Крепление металлочерепицы к металлической обрешетке

В этой статье:

Как правильно крепить металлочерепицу саморезами к обрешетке

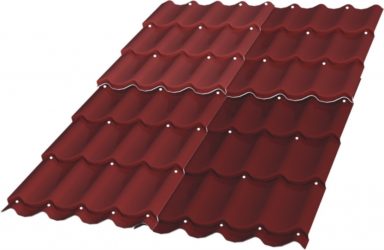

Металлочерепица – самый популярный материал, использующийся в кровле крыши сегодня.

Металлочерепица представляет из себя оцинкованный профильный лист стали, обработанный снаружи полимерным покрытием в несколько слоев.

Материал надежен, идеально подходит для использования в современных российских условиях.

По внешнему виду напоминает керамику.

Это так же одна из причин широкого распространения металлочерепицы.

Металлочерепица – почему ее так любят

Существует несколько разновидностей металлочерепицы.

Разделяют их по защитным слоям, нанесенным на поверхность:

Полиэстер. Толщина в среднем 30 микрон. Существуют матовый и обычный полиэстер.Первый более цветоустойчив, второй имеет большую износостойкость и меньшую цену. В основном большей популярностью пользуется стандартный полиэстер, но в отдельных случаях предпочтительнее использовать матовый.
Пурал. Примерно 50 микрон в толщину. Покрытие выдерживает выгорание, коррозию и механическое воздействие. Дороже полиэстера, но вместе с тем является наиболее сбалансированным по толщине, цене и внешнему виду покрытия. Тоже достаточно популярен.
Пластизол. Самый толстый из всех вариантов покрытий – 200 микрон. Прочное и практичное покрытие – отличный выбор для качественной кровли крыши. Если вы хотите, чтобы выложенная металлочерепица прослужила максимально долго, то пластизол — определенно ваш выбор.

На качество металлочерепицы влияет используемый прокатный стан.

Поэтому не поленитесь узнать о применяемом при изготовлении оборудовании поподробнее — это позволит сделать верное приобретение.

Нюансы крепления к обрешетке

Обрешетка – деревянная конструкция из досок, одинаковых по размеру.

Их монтируют на равном друг от друга расстоянии, совпадающем с шагом используемой металлочерепицы.

Те из досок, что расположены у карниза и под коньком, часто имеют достаточную толщину без необходимости выдерживания расстояния между досками на скате.

Прикрепляя материал листами на скате крыши, нужно закручивать саморезы по линии, находящейся примерно на 15 сантиметров ниже от линии штамповки, установленной между гребнями.

При полном соответствии инструкциям и схемам, при правильной установке обрешетки вы сможете закручивать саморезы в любое штатное место, ведь там обязательно будет доска.

Во всех случаях металл укладывается без технологического зазора – это обеспечивает надежность прижатия металлочерепицы к обрешетке без деформации.

Крепления при этом заметны не будут, поскольку их всегда скроет тень этой «ступеньки».

Добрались до конька – что нужно знать?

Рано или поздно вы дойдете при креплении до верхней точки, которая всегда заканчивается опорной доской конька.

Эта операция потребует от вас монтажа дополнительной доски, так называемой «подконьковой».

Это позволит получить зазор примерно в 80 мм между одинаковыми досками, расположенных на соседних скатах.

Это сыграет немаловажную роль в вентиляции вашей кровли.

Чтобы эффективно вывести планку конька на торцевую часть конструкции, необходимо сперва монтировать опорную доску, превышающую толщину всех остальных на 15 — 20 мм.

Этот способ – единственный, который позволит не допустить «просадки» кровельного конька по отношению к линии торца, а, точнее, его планки.

Чтобы укрепить коньковую планку, используйте саморезы по наивысшим точкам материала кровли.

Между креплениями должно быть одинаковое расстояние, не превышающее 0,8 м.

Отдельного упоминания заслуживает расположение всех точек фиксации – расстояние от кровельной обрешетки должно быть равным, иначе вы рискуете деформировать планки конька.

Как укрепить снегозадержатели

Предполагается, что специальные крюки для крепления снегозадержателей уже вмонтированы еще во время укладки покрытия.

Это очевидно, ведь большая часть этих деталей крепится на обрешетке, поверх которой устанавливается покрытие.

Эта система исключает промокание креплений.

Принцип расположения – в шахматном порядке, поэтому, если их нет на крыше, снимите покрытие и начинайте все работы заново, учитывая гидроизоляцию.

Правильно устанавливать снегозадержатель необходимо, укрепляя с самого верхнего края на верхнюю волну.

Вверху крепления ставятся на все волны, внизу работы проводятся с промежутком, составляющим одну волну.

Если же поверхность большая, следует установить несколько рядов конструкций.

Снегозадержатель может быть простым уголком металла с высокой прочностью.

Правда, следует заметить, что они и некрасивы, и ненадежны.

Еще о размерах снегозадержателей на крышу.

О расчете стропил посмотрите по ссылке. Расчет длмны, расстояния между стропилами, сечения стропил.

О размерах свесов кровли здесь. Также о подшивке свесов.

Лучше приобрести их отдельно во избежание разочарований.

Знание того, как крепится металлочерепица в соответствии со всеми технологиями, позволит вам быть уверенными в красоте вашего дома и его надежной защите от всех воздействий российской атмосферы.

о монтаже металлочерепицы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/material/metallocherepica/kak-krepit-metallocherepicu.html

Как правильно сделать расчет шага обрешетки под монтаж металлочерепицы, советы мастеров

Для того чтобы кровля из металлического профиля выполняла защитные функции и придавала зданию элегантный и красивый вид, нужно правильно выполнить монтаж обрешетки под металлочерепицу. Ниже мы рассмотрим виды обрешетки в зависимости от материала изготовления, а также все особенности ее монтажа.

Наиболее часто встречающийся вариант из-за относительной дешевизны местной древесины.

Обычно для монтажа деревянной обрешетки для металлочерепицы используют пиленый брус размером 50х50 мм или 40х70. В целях экономии или по каким-то иным причинам шаг стропил друг от друга делают нестандартный, более 1м. Именно применение брусков с такой высотой оправдано, чтобы не было провисания.
Для стандартной не усиленной металлочерепицы используют доски толщиной 25 мм. Ширина их может быть разной, но предпочтительнее 80–100 мм.
Обрезная доска толщиной от 32 мм пригодится при монтаже обрешетки под металлочерепицу, в основании которой лежит утолщенный слой оцинкованного металла. Такой материал имеет большой вес, следовательно, и основание должно быть усилено.

Сплошная обрешетка

Такой вид обрешетки под металлочерепицу выполняют, если не хотят вести расчет шага для крепления. Металлопрофиль укладывают свободно и крепят в гребень волны, не заботясь о попадании в дерево. Сплошное основание хорошо еще и тем, что выравнивание плоскости происходит более тщательно и не грозит визуальными огрехами готовой кровли.

Первый вид сплошного основания выполняется из обрезных досок толщиной от 25 мм на расстоянии 10 мм друг от друга под натянутую нитку или леску. Зазор выдерживается для избежания вспучивания досок из-за разбухания от влаги.
Ко второму относят сплошную обрешетку под металлочерепицу из листов ДСП, ОСБ или фанеры не менее 12 мм толщиной. Такой вид основания выполняют по контробрешетке, состоящей из рейки толщиной от 20 мм.

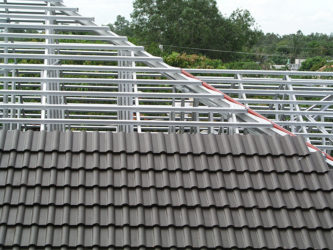

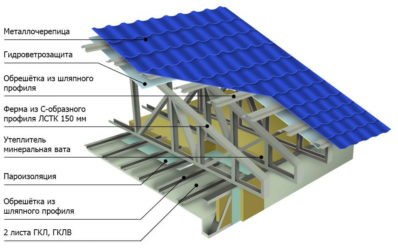

Обрешетка под металлочерепицу из металлического профиля

Метал по стоимости дороже дерева, и монтаж такой конструкции для частного дома применяется в редких случаях. Наиболее оправдано изготовление такой обрешетки при устройстве кровли промышленных зданий с большими пролетами. К достоинствам относят не подверженность гниению, плесени. Металл не коробится от перепадов температур и влажности .

Выполняют из труб квадратного сечения начиная от сечения 30х30 и выше. Стыки соединяют при помощи сварки или болтами. Места сварных соединений, подверженных коррозии, обрабатывают специальными растворами или окрашивают масляной краской.

Крепление листов металлочерепицы в такой каркас происходит при помощи саморезов по металлу с декоративной шляпкой.

Смешанная обрешетка под кровлю

Существует вариант, когда обрешетку выполняют из металлического уголка с полкой от 30 мм. Для удобства крепления металлочерепицы в уголок вкладывают деревянные вставки-бруски, которые крепят к уголкам саморезами. Такой вариант существует, если в наличии имеется много коротких брусков, которые не перекрывают шаг между стропилами. Крепление металлочерепицы осуществляется гвоздями в дерево. Необходимо в одном месте использовать два самореза или гвоздя рядом, так как при небольшом сдвиге древесины, произойдет расслабление крепления и ухудшение прочности.

Выбор и подготовка дерева под обрешетку

Идеальным вариантом будет применение высушенного, строганного на станке пиломатериала, но такой случай встречается редко. Существуют правила, как сделать обрешетку под металлочерепицу из обрезных реек, брусков или досок.

Весь материал проходит визуальный и инструментальный отбор. Бруски при распиловке на станке имеют отклонения от заданных размеров, поэтому для обрешетки выбирают одинаковых показателей по высоте. Ширина при этом не так важна. Если не сделать такую калибровку, то готовая кровля с обрешеткой, беспорядочной по высоте, будет выглядеть неаккуратной, вспученной. Листы могут морщиться, а неудачное крепление позволит им легко оторваться при сильном ветре.

Древесину предпочтительно выбирают хвойных пород, они наиболее смолистые и усиленно противостоят деформации.

Все деревянные конструкции кровли обязательно подлежат обработке антисептиками для того, чтобы в них не заводились жучки, подтачивающие дерево. Растворы для этого продают в строительных магазинах, но можно применить для пропитки отработанные масла из двигателей или горячие битумы.

Применять для устройства основания необрезной строительный лес не рекомендуется.

Параметры при расчете шага решетки под металлочерепицу

Для правильного размера шага обрешетки учитывают расстояние между поперечными волнами на металлочерепице. У каждого вида материала он различный. Этот параметр так важен для расчета потому, что крепление профиля к обрешетке происходит на самой высокой точке декоративного гребня. При таком способе дождевая вода не попадает внутрь кровли, а скатывается по стороне волны вниз.

Поэтому под всеми наивысшими точками рядов волн обязательно должно находиться дерево для крепления. Несовпадение этих размеров приведет к ухудшению внешнего вида, неправильному креплению, коррозии и нарушению прочности.

Очень часто шаг обрешетки под металлочерепицу указывают в сопроводительных документах на партию материала, он измеряется о начала первого бруса до верха второй доски.

Особое внимание нужно уделить желобу для стока воды. Его ширина бывает 90 мм или 120 мм. Если свес металлочерепицы не будет доходить до стока, то стекать вода будет на стены дома, что нежелательно. Переход конца кровли через корыто водостока будет обозначать, что сток выполнен зря и вода стекает с кровли на отмостку вокруг дома, увеличивая влажность стен. Для соотношения края кровли с центром желоба прибавляют расстояние от 30 до 50 мм.

На расчет первого расстояния между брусками обрешетки влияет и угол наклона кровли. Чем больнее наклонена поверхность, тем длиннее должен быть вынос металлочерепицы для укрытия нужной полосы от дождя у стены дома.

Расчет свеса черепицы начинается от наружной части лобовой доски, а если она не предусмотрена конструкцией кровли, тогда от концов стропила.

Большой вынос края металлочерепицы нежелателен и в случае больших расчетных снежных заносов для района, так как материал может согнуться под весом снега.

В местах выхода на поверхность кровли отопительных, вентиляционных труб, в участках, где проходит ендова, разжелобок, обрешетка выполняется сплошным слоем.

Инструменты, необходимые для проведения работ

Пила-ножовка по дереву.
Молоток строительный, гвоздодер, рубанок.
Дрель, шуруповерт, электролобзик.
Строительный уровень, леска для натягивания, отвес.
Рулетка, карандаш.

Материалы для проведения монтажа

Доска, рейка или брус деревянный.
Саморезы для резьбы по дереву длиной не менее 120 мм.
Гвозди строительные длиной не менее 120 мм.
Скобы металлические 100.

Выполнять обрешетку нужно с нижнего свеса кровли. Первую доску или брусок предусматривают по ширине толще сантиметров на пять по сравнению со всеми остальными. Это нужно сделать, чтобы не было свободного незакрепленного конца металлочерепицы.

Контробрешетку выполняют из рейки размером 25х50 мм, стропила выдерживают через 60–70 см.

Шаг от первой доски, уложенной строго по карнизному свесу так, чтобы она за него не выступала, делают меньше на 50 мм, чем все последующие стандартные шаги. Для проверки первого расстояния прямо на стропила наживляют кусочки элементов обрешетки, прикладывают черепицу и смотрят совпадение волн и размер выступа конца листа кровли. Если он недостаточен для нормального стока воды, размер регулируют, перенося отметки изменения положения двух элементов обрешетки.

Разметку линий наносят карандашом, расстояния отмеряют рулеткой.

Крепление ветровых досок осуществляют выше лобовой доски на размер, соответствующий высоте листа металлочерепицы, который колеблется в зависимости от сорта с 35 до 55 мм. У основания конька прибивают две дополнительные доски с двух сторон для дальнейшего облегчения его крепления.

Перед началом монтажа металлочерепицы следует на лобовых досках укрепить кронштейны для крепления водосточных желобов. Также до начала кровли устанавливают карнизные доски.

Несмотря на кажущуюся простоту расчета шага обрешетки под металлочерепицу, поручить это дело лучше специалистам. Переделывать кровлю гораздо сложнее, чем правильно выполнить с первого раза.

Источник: https://krovlya.guru/krovlya/metallocherepica/raschet-shaga-obreshetki-pod-metallocherepicu.html

Инструкция по монтажу металлочерепицы

Карнизная планка
Доска обрешетки
Спадающий брус контробрешетки
Гидроизоляционная пленка
Стропильная нога
Конек
Листы металлочерепицы
Уплотнитель конька
Заглушка конька
Ветровая планка
Водосливная труба
Держатель трубы
Водосливной желоб
Держатель желоба
Снеговой барьер
Ендова верхняя
Ендова нижняя
Пристенный профиль

Листы металлочерепицы покупаются по размерам определенным заранее, которые определяются в результате обмеров скатов крыши. Определяющее значение имеет основной размер — от карниза до конька. При обмерах необходимо учитывать, что у нижнего листа металлочерепицы должен быть свес порядка 40мм. Учитывая полезную ширину листов металлочерепицы, можно подсчитать их количество. При длине скатов более 7м листы желательно разбивать на два и более кусков.

Крыша должны бать ровной. Перед началом монтажа кровли необходимо проверить геометрические размеры кровли. Диагонали прямоугольных скатов должны быть одинаковой величины. При небольшой разнице в размерах дефекты можно поправить при помощи отдельных элементов. Минимально допустимый угол при устройстве кровель из металлочерепицы 14град. Если угол наклона ската менее 14град, то нахлест листов металлочерепицы делают на 2 волны.

Обращение с металлочерепицей и ее хранение

Во избежание механических повреждений поверхности кровельного материала, погрузка и разгрузка металлочерепицы должна осуществляться крайне аккуратно. Листы нужно переносить, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки.

При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.

Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы деревянными рейками.

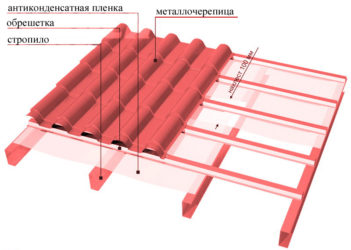

Паро и гидроизоляция крыши

На холодной нижней поверхности металлочерепицы происходит конденсация влаги, содержащейся в теплом воздухе, поднимающемся внутри помещений. Это приводит к образованию плесени, увлажнению стропил и обрешетки, промерзанию крыши и прочей внутренней отделки. Для борьбы с подобными явлениями необходимо:

— осуществить теплоизоляцию внутренних помещений от крыши
— защитить теплоизоляцию от влаги внутри дома пароизоляционной пленкой
— защитить теплоизоляцию снаружи гидроизоляционной паропропускающей пленкой
— обеспечить хорошую вентиляцию

Полотнища пароизоляционной пленки кладут под теплоизоляционный материал и герметично соединяют внахлест с проклейкой стыков клейкой лентой. Для дополнительной защиты теплоизоляции от внешней влаги на стропила укладывается паропропускающий гидроизоляционный материал.

Слой гидроизоляционной пленки развертывают горизонтально от карниза к коньку с нахлестом 150мм и провесом пленки между стропилами около 20мм.

Организация подкровельной вентиляции — это основное условие для обеспечения надежности кровли и основания под кровлю. Варианты выполнения вентиляции зависят от конструктивного исполнения крыши. Для вентиляции необходимо обеспечить возможность беспрепятственного прохода воздушного потока от карниза до конька. Вентиляция осуществляется через:

— вентиляционный зазор между гидроизоляционной пленкой и коньком
— щель между карнизной планкой и металлочерепицей
— специально оставляемые воздушные зазоры в подшивке свеса крыши
— перфорации в уплотнителе конька.

Обрешетка и монтаж

В обязательном порядке сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка. Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

По стропилам на уложенный гидроизоляционный материал прибиваются спадающие бруски 30*50мм, а к ним антисептированные доски обрешетки 32*100мм с шагом между ними 350мм, соответствующим шагу металлочерепицы (350мм для профиля типа «Монтеррей» или «Джокер»). Нижняя доска обрешетки должна быть толще примерно на 18мм, а расстояние между началом первой и серединой второй доски обрешетки должно составлять 300мм. Если расстояние между стропилами больше 1000мм, доски обрешетки необходимо брать толще. При монтаже обрешетке необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и прочее).

Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.

Перед установкой металлочерепицы по карнизу крыши прибивается карнизная планка.

Карнизная планка

Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300мм друг от друга. Лист обрезают ножницами по металлу. В соответствующих местах устанавливаются ендовы.

Металлочерепица крепится к доскам обрешетки саморезами длиной 30-40мм, для вкручивания которых нужно иметь дрель с реверсом, коловорот или другой аналогичный инструмент, а также торцовую головку 8мм.

Монтаж металлочерепицы начинается с нижнего угла крыши: укладываются два листа, закрепляются между собой саморезами, получившийся ровный нижний край выравнивается строго по карнизу с вылетом около 40мм, после чего листы окончательно закрепляются. Как вариант, рекомендуется следующий метод крепления: крепите листы саморезами в шахматном порядке через волну. Стык верхнего и нижнего листов фиксируется саморезами через волну.

Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке. Расход саморезов примерно 6-8шт. на 1м.кв. Крепление листов осуществляется так, как показано на рисунке.

Боковое перекрытие

Перекрытие обычно производится на вершине профиля. Точка крепления самореза немного сдвинута от центра канавки в сторону перекрытия, что способствует увеличению давления верхнего листа на нижний.

Количество винтов на покрываемую ширину поверхности

— у конька, 1 винт в каждую вторую канавку
— 2-я, 4-я и т. д. обрешетины, 1 винт/лист
— 1-я, 3-я и т. д. обрешетины, 2 винта/лист
— у карниза и на перекрытиях, 1 винт в каждуюканавку профиля

После установки листов между коньком и металлочерепицей ставится уплотнитель, затем конек крепится саморезами 4,8*80-90 через волну. Торцы металлочерепичного конька закрываются заглушками на саморезах. В местах установки ендов устанавливаются нижняя и верхняя ендовы.

На торцах крыши — ветровые планки, которые крепятся саморезами.

Если по торцу крыши срез металлочерепицы пришелся на нижний изгиб волны профиля, то край листа необходимо отогнуть примерно на 30 мм для предотвращения попадания воды и снега.

Во избежание скатывания снега над входом в здание на расстоянии расстоянии около 650мм от карниза коньковыми саморезами крепится снеговой барьер.

Как нужно резать профиль

Профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

Как крепить карниз

Карнизный профиль крепится по нижней грани ската до укладки листов металлочерепицы. Нахлест выполняется 100мм. Карниз крепят к обрешетке оцинкованными гвоздями с шагом 300мм. В случае, если предусматривается организованный водосток с кровли, необходимо предварительно установить держатели желоба.

Пристенный профиль

На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель. Нахлест планок по длине 10см. Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

Варианты примыкания к печной трубе

Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например Экобит).

Крепление коньковой планки

Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.

Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.

Монтаж изломов кровли с использованием уплотнителя

На внешних изломах используется карнизная планка. Между верхним листом и карнизной планкой приклейте уплотнитель.

На внутренних изломах используется планка примыкания. Между нижним листом и планкой примыкания приклейте уплотнитель.

Монтаж снегозадержателей

Снегозадержатели устанавливают для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков. Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы.

Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку. Для крепления снегозадержателя непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны.

Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.

Использование уплотнительной ленты

При монтаже кровли уплотнительные ленты обычно используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах нахлестов и сквозных отверстий для уплотнения используют герметик (силиконовую массу). Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.

Как ходить по крыше?

При передвижении по металлочерепице необходимо использовать обувь с мягкой подошвой. Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки. Не наступайте на гребень волны!

Источник: http://krovmontaj.ru/art_metal_tile1

Крепление металлочерепицы к обрешетке на крыше: схемы, инструкции

Крепление металлочерепицы позволяет получить крышу, укрытую красивым и прочным кровельным материалом.

В вопросе, как крепить металлочерепицу, нет ничего сложного.

Поэтому справиться с поставленной задачей сможет и непрофессионал.

Главное, выучить основные понятия и термины, которые употребляют в процессе работы опытные кровельщики.

Ведь иногда, при просмотре мастер-классов, с помощью фото или видео материалов, встречаются действительно непривычные слова.

А в работе, как известно, должно все быть предельно четко, правильно и ясно, особенно это важно для начинающих строителей.

Лексикон кровельщиков содержит такие определения:

Волна – поперечный ряд металлочерепицы. Имеет два параметра: шаг; высота;
Ряд – продольный лист.

Общая информация о металлочерепице

Металлочерепица представляет собой листы кровельного материала. Для их изготовления используют оцинкованную сталь и полимеры в качестве защитного покрытия.

На данный момент большим спросом пользуются листы металлочерепицы с шириной 1,18 см. Как правило, 8 см из них берутся для образования нахлеста, рабочих остается 1,10 см.

1. Металлочерепица 2. Уплотнитель 3. Конек 4. Фронтонная планка 5. Карнизная планка 6. Ендова7. Снегозадержатель 8. Кровельная лестница 9. Настенная лестница 10. Пожарный люк 11. Проход резиновый 12. Вентиляционная труба 13. Пристенный профиль 14. Водосточная система

Стандартный шаг металлочерепицы равняется 35 см, при необходимости на кровельном рынке можно найти и другие размеры.

https://www.youtube.com/watch?v=OZy2AYFY-oQ

Для крепления металлочерепицы, помимо листовых изделий, понадобятся кровельные планки, чтобы организовать ендову, карнизы и коньки.

Кроме того, необходимо иметь под рукой металлический плоский лист, подходящий под цвет черепицы, для обустройства фартуков.

Крепление листов металлочерепицы к обрешетке не обходится без резки изделий. Листы черепицы подгоняют под нужные размеры, с помощью инструментов без абразивного воздействия.

В качестве таких приспособлений могут использоваться специальные ножницы для резки металла или дисковые пилы.

Помимо вышеуказанных инструментов жестянщика, никакие другие устройства, чтобы подогнать листы металлочерепицы, использовать не рекомендуется.

Особенно это касается болгарки, которая в процессе резки расплавляет полимерный слой черепицы.

Если вы когда-либо просматривали видео на тему крыш, то заметили, как осторожно рабочие передвигаются по крыше, наступая только на планки обрешетки или в прогиб между волнами.

Правильно будет последовать их примеру.

Что касается того, как крепить металлочерепицу и какие крепежные элементы лучше всего использовать, монтируя листы, то на этот вопрос имеется значительный объем фото и видео информации в нашей статье.

Основные правила крепления черепицы

Выполняется крепление металлочерепицы саморезами с резиновой прокладкой. Производитель металлочерепицы позаботился о том, чтобы крепежные элементы выполняли еще и эстетическую функцию.

Сегодня саморезы для крепления металлочерепицы можно отыскать под любое цветовое решение изделий.
В процессе ввинчивания саморезов шуруповертом не стоит усердствовать.

”

Вращающий момент инструмента уменьшают, что позволяет снизить интенсивность затяжки крепежа и не дать сжаться резиновой прокладке.

Металлочерепица со скрытым креплением отличается технологией монтажа.

Поскольку место креплений будет, в любом случае, перекрывать каждый последующий лист, в качестве крепежных элементов могут использоваться как вышеупомянутые цветные саморезы с резиновым уплотнителем, так и простые оцинкованные винты.

При этом между собой листы крепятся за счет монтажных углублений и выступов, присутствующих по краям изделий.

Подобная технология крепления позволяет смонтировать идеальную поверхность с абсолютной герметичностью.

Монтаж металлочерепицы выполняется саморезами, в области изгиба волн, строго перпендикулярно плоскости изделия.

Нижний лист черепицы крепят на начальную планку, с отступом ввинчивания крепежей через волну.

Вертикальные перехлесты крепят короткими саморезами, правильно это делать в месте спуска волны, что позволит изделиям плотно контактировать.

Высокое качество крепления к кровле, обеспечивает фиксирование черепицы по периметру крыши, где саморезы ввинчивают в изгиб волны.

Остальные крепежи располагают по черепице в шахматном порядке. Если коснуться вопроса необходимого количества саморезов, то при стандартном расчете на 1м2 площади понадобится 8 крепежных элементов.

Для крепления аксессуаров используют шурупы, из расчета 3 шт. на 1 метр погонный.

Между собой металлочерепицу крепят по волнам, что позволяет придать поверхности целостный вид и защитить ее от ветровой нагрузки.

Чтобы продольные стыки плотно контактировали между собой, саморезы ввинчивают до конечного фиксирования листов к обрешетке.

Точка перехлеста – уязвимая часть некоторых типов металлочерепицы.

В данном месте возможно образование капиллярного эффекта, когда вода попадает между черепицей и не стекает вниз, а наоборот поднимается.

Предотвратить неприятность позволяет создание антикапиллярного углубления в виде канавки, по которой будет стекать жидкость.

При этом стоковое углубление одного изделия должно ложиться на углубление следующего.

Особенности крепления черепицы в несколько рядов

Технология крепления черепицы в несколько рядов может стать причиной соединения в одной точке четырех листов. Когда листы изделий крепят в один ряд, появляется проблема смещения.

К примеру, если в данном случае взять 10-ти метровую карнизную планку, то уровень смещения будет достигать 30 мм.

Поэтому листы рекомендуется укладывать с легким поворотом. Сторона поворота зависит от расположения антикапиллярного углубления.

Если канавка находится справа, то лист поворачивают по часовой стрелке, а если антикапиллярное углубление организованно с левой части изделия – поворот делают против часовой стрелки.

Дальнейшую схему крепления черепицы на прямоугольную кровлю выполняют на свое усмотрение.

Главное, чтобы было удобно работать, 2,3 и последующий лист может монтироваться с левой или правой стороны от закрепленного изделия.

Крепление черепицы лучше начинать с части крыши без скосов, продолжать укладку необходимо в сторону ендовы, устроенной между скатами или в часть кровли примыкания со скатом.

Независимо от геометрической формы склона кровли, выравнивание металлочерепицы осуществляют, ориентируясь на карнизную планку – ее горизонтальное положение.

Обустраивая карнизную планку, лист изделия крепят таким образом, чтобы его край не только закрывал планку, но и выходил за нее на 40-50 мм.

Тогда дождевая вода будет попадать в водосток, а не задуваться ветром на стену дома. Срез выступающего изделия провисать не будет, если нижний край обрешетки сделать толще на 10-20 мм.

Перед тем как окончательно закрепить металлочерепицу на обрешетке, собирают блок из 3-4-х изделий.

Первый лист наживляют вверху одним шурупом, что при выравнивании ряда позволит повернуть изделие в нужную сторону.

Не рекомендуется делать блок из большего количества черепицы, это осложняет рабочий процесс и добиться качества покрытия будет сложно.

Если скаты крыши имеют треугольную форму, то перед монтажом необходимо провести разметку, в процессе которой намечают точку центра склона кровли и центральную ось.

Такую же ось делают на металлочерепице, в процессе обустройства кровли, намеченные линии должны соответствовать друг другу.

Первый лист наживляют вверху, дальнейшая схема крепления металлочерепицы проводится, как и с прямоугольными скатами.

Крепление коньковой планки

Устройство конька на крышу считается завершающей стадией кровельных работ. Предназначение конька заключается в скрытии зазора между прилегающими скатами крыши.

Конек нужно установить правильно, тогда лишь можно будет исключить протечки и обеспечить качественный вентиляционный зазор подкровельного пространства.

Конек приобретается вместе с металлочерепицей, расцветка и фактура конька полностью соответствуют кровельным листам.

Сегодня востребованы следующие виды конька:

Декоративный конек – представляет собой узкий лист, предназначен сугубо для декоративных целей. Конек в основном используется для облагораживания беседок и кровли шатрового типа;
Полукруглый конек – имеет эстетичный вид, торцевую часть конька оснащают специальными заглушками;
Прямоугольный конек – стоимость такой коньковой планки значительно ниже, чем полукруглого конька. Для его торцевой части заглушки не нужны.

Приобретая конек, рекомендуется внимательно отнестись к ширине полок изделия.

При креплении, полки конька ложатся прямо на скаты, если изделие будет иметь ширину менее 150 мм, исключить задувание ветром снега под конек крыши не получится.

Для полноценного обустройства кровельного конька применяют стекловату, ее небольшой слой прокладывают в коньковый паз с целью предотвратить задувание снега под волны.

Вторая важная деталь, которая должна учитываться при креплении конька — это его обортовка. Конек без обортовки не получит надлежащей жесткости, кроме того, его вид снизу будет не эстетичен.

Более детально ознакомиться с креплением коньковой планки позволит следующее видео.

Металлические планки для кровли из металлочерепицы

Помимо металлического конька для кровли из металлочерепицы, без которого не спрятать стыки скатов горизонтальной и наклонной поверхности, применяют ряд других полезных элементов, например, снегозадержатели, капельник, ветровая планка и т.д.

Капельник для кровли из металлочерепицы ничем не отличается от других своих разновидностей, используемых для других типов кровельного покрытия.

Если капельник подобрать правильно по цвету, то он визуально сольется с кровлей, и вся поверхность будет выглядеть как одно целое.

Капельник крепят на горизонтальном карнизе склона кровли, с целью защитить от попадания влаги стропильную систему. Капельник отводит воду в прикрепленный под ним водосточный желоб.

Капельник можно отнести к категории функциональных, доборных элементов с декоративными свойствами.

Наличие торцевой или ветровой планки на кровле, позволяет защитить от намокания торцевую часть склона крыши. Крепление ветровой планки закрывает край каркаса обрешетки от атмосферных воздействий.

Кроме того, торцевой планкой завершают декоративное оформление кровли с торцевой стороны скатов.

Ендова внешняя и внутренняя – функциональные элементы кровли.

Внешнюю декоративную ендову крепят в зонах внутреннего наклонного соединения скатов с целью спрятать косой срез черепицы и защитить место стыка от пыли и влаги.

Внутреннюю ендову крепят под кровлей в месте соединения наклонных стыков скатов.

Снегозадержатели выполняют функциональное и декоративное назначение.

Применение снегозадержателей позволяет предотвратить резкий лавинообразный сход снега с крыши, что часто становится причиной деформации кронштейнов и желобов системы водостока.

Крепление снегозадержателей осуществляют на черепицу над местом расположения несущей стены дома под верхнюю волну листа.

Снегозадержатели крепят с использованием усилителя и длинных саморезов, которые позволяют прочно удерживать снегозадержатели под нагрузкой снега.

В качестве усилительных деталей используют уголки, их фиксируют внутри снегозадержателей под планкой со стороны конька.

Снегозадержатели монтируют над оконными и дверными проемами дома. Для многоуровневой кровли установку снегозадержателей проводят на каждом уровне крыши.

При слишком большой длине ската, обычно, проводят крепление дополнительных снегозадержателей.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Источник: https://polvam.ru/kreplenie-metallocherepicy-k-obreshetke-na-kryshe/
