Крепление обрешетки к металлическому каркасу

В этой статье:

Металлопрофиль для обрешетки

статьи

Когда возникает необходимость обшивки дома или облицовки стен внутри здания, первое, о чём должен подумать мастер, это материал, из которого будет изготовлен каркас. Выбор, в общем-то, не велик: дерево, пластик и герой нашего материала – металлопрофиль.

Где применяется профиль из оцинкованного металла

С помощью металлического профиля можно отделать любую стену

Большинству потребителей металлический профиль известен в качестве материала для изготовления каркасов под гипсокартон. Собственно, для этого он и был придуман. Разработчики добавили прочности, оснастив обычный П-образный профиль отбортовкой по кромке. Для наращивания профилей по длине существуют специальные соединительные элементы. Для соединения под прямым углом применяются «крабы» или отрезки соединяются с помощью просекателя. Крепление на стену осуществляется на прямые подвесы с помощью саморезов (если стена деревянная) или дюбелей (если стена кирпичная или бетонная).

Кроме гипсокартона, на каркас из металлопрофиля можно крепить панели ПВХ, сайдинг, металлосайдинг, а также практически все виды вентилируемых фасадов.

Преимущества металлического каркаса

Каркас будет прочен и легок

Обрешётка из металлического профиля имеет массу преимуществ перед каркасом из дерева или пластика. Судите сами:

Долговечность: металл служит десятилетиями, не меняя своих свойств, в любых климатических условиях;
Абсолютная невосприимчивость к влаге, в отличие от дерева. Оцинковка металлических профилей надёжно защищает их от ржавчины и разрушения;
Пожаробезопасность;
Лёгкость;
Прочность;
Простота монтажа;
Стандартные размеры.

Из минусов можно отметить разве что высокую звукопроводимость. Если этот фактор имеет значение, в местах крепления металлического профиля необходимо прокладывать специальную шумоизоляционную ленту. Больше никаких отрицательных качеств у металлопрофиля нет.

Как собрать каркас своими руками

Каркас можно сделать одному

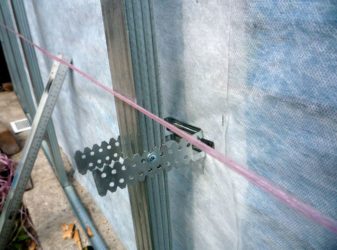

Монтаж обрешётки под сайдинг из металлопрофиля начинается с установки маяков. По всей поверхности стены следует закрепить подвесы для будущих профилей, располагая их по вертикали или по горизонтали (в зависимости от типа крепления сайдинга). Расстояние между профилями не должно превышать 600 мм. В противном случае сильный порыв ветра может сорвать сайдинг с каркаса. Оптимальное количество подвесов на каждый профиль составляет 3-4 штуки.

Лапки подвесов сведите вместе и на полученные рогатки наденьте маты теплоизоляционного материала, прорезая его в нужных местах, и натяните ветрозащитную мембрану.

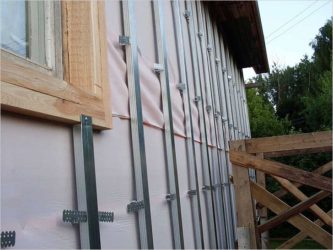

На углах стены закрепите по одному профилю, устанавливая их строго по уровню. Затем между ними натяните прочную бечёвку (сверху, снизу и посередине) и установите остальные профили, ориентируясь на маячные нити и проверяя себя уровнем. В работе с металлопрофилем удобно пользоваться магнитными уровнями.

Обрешётка под сайдинг обычно крепится вертикально. Но для дополнительной жёсткости между несколькими вертикальными профилями можно установить вертикальные перемычки из отрезков профиля. Для этого можно воспользоваться зажимами-«крабами».

Можно сделать арку

Можно не тратиться на покупку «крабов», а просто надрезать профиль по сгибу на глубину 20 мм, отогнуть планки под прямым углом и закрепить их саморезами с пресс-шайбой или «клопами» к боковой поверхности профиля. Полочку, получившуюся при отрезании, следует закрепить к профилю с лицевой стороны 2 саморезами с пресс-шайбой или дважды пробить просекателем. В последнем случае поверхность будет идеально ровной, так как даже плоская пресс-шайба выступает где-то на 1 мм. Если место соединения профилей не попадает под крепление панели сайдинга, то небольшой выступ пресс-шайбы некритичен.

Если всё сделать аккуратно, полученная плоскость будет идеально ровной, вне зависимости от состояния и кривизны стены под каркасом. Вам останется только закрепить сайдинг.

На нашем сайте вы можете найти видео, как монтировать сайдинг на металлический профиль. Большого отличия от монтажа на деревянную обрешётку нет, разве что придётся использовать саморезы с пресс-шайбой со сверлом. В остальном требования те же: панели сайдинга нужно прикручивать к каркасу через специальные отверстия, располагая саморезы по центру и не доворачивая саморез на пол-оборота для теплового зазора.

Установка ПВХ на металлический каркас

Крепление пластиковых панелей на профиле

Использовать металлический профиль для панелей ПВХ имеет смысл в помещениях с повышенной влажностью (ванная, кухня, балкон или лоджия и так далее). То есть, там, где обрешётку из деревянного бруса «поведёт».

Металлический профиль для пластиковых панелей собирается так же, как и для сайдинга, с той только разницей, что располагаются профили чаще всего по горизонтали. Для крепления к стене используются стартовые П-образные профили, которые закрепляются по периметру. В них вставляются профили и закрепляются просекателем (чтобы не было неровностей от шляпок саморезов). Для дополнительной жёсткости используются прямые подвесы, по 1-3 на каждый профиль, в зависимости от длины.

Крепление ПВХ панелей к каркасу из металла возможно только при помощи саморезов с пресс-шайбой, так как привычные скобы пристрелить к металлу не получится. Для того чтобы случайно не повредить края панелей, используйте длинную биту (если она и сорвётся, вы не разобьёте панель зажимным патроном шуруповёрта).

Металлический каркас, конечно, обойдётся дороже обрешётки из деревянного бруса, но вы платите за надёжность и долговечность, а это дорогого стоит.

по сборке обрешетки из металлического профиля

На видео можно увидеть подробности о сборке каркаса из металлопрофиля.

Источник: http://PaneliGid.ru/metalloprofil-dlya-obreshetki/

Обрешетка под сайдинг + фото и видео инструкции

Облицовка фасада с помощью сайдинга — очень выгодная отделка во всех отношениях. Это красиво, надежно и недорого. Приобретая материал, многие задумываются, как правильно укладывать панели на стену. Обрешетка под сайдинг может быть изготовлена своими руками. Рассмотрим виды каркасов, технологию работы и необходимые материалы для этого.

Для чего необходима обрешетка под сайдинг

Читая некоторые руководства по отделке наружных стен, может сложиться впечатление, что обрешетка под сайдинг необязательна, а во многих случаях — даже лишняя. Такое мнение основывается на том, что облицовка скроет неровности, а крепление панелей удешевится в несколько раз. Хотим разочаровать сторонников данного способа. Сайдинг не только не спрячет недостатки стены, но подчеркнет их. Панели достаточно тонкие, а их монтаж подразумевает идеальную поверхность. Эта ошибка может дорого обойтись уверенному в своей правоте «отделочнику»: придется все снимать и переделывать. Конкретизируем причины необходимости обрешетки:

Еще одна важная причина необходимости конструирования каркаса — утепление. Сайдинг нельзя класть на утеплители или гипсокартон. Панели необходимо крепить прочно и с учетом времени. А утепление дома – серьезная необходимость для любого климатического пояса в нашей стране. Кроме того, теплоизоляция нужна и в жару: дом, покрытый минеральной ватой, имеет более низкую температуру внутри помещений, чем подобный, но без него. Утеплитель укладывается с помощью обрешетки, иногда даже двойной.
Выстраивая надежный каркас, вы будете уверены в том, что ваша облицовка продержится долгие годы.
Между сайдингом и стеной при каркасном методе отделки остается вентиляционный зазор, который выносит точку росы за стену, тем самым предохраняя фасад от гниения и последующего разрушения.
Еще один важный пункт в пользу обрешетки под сайдинг — исправление геометрии здания. Если диагонали стен нарушены, вы легко исправите этот недостаток.
И, наконец, ветхое жилье можно обновить только каркасным способом. На подгнившие деревянные стены нельзя укладывать панели. Прежде всего, это небезопасно. Но главная причина в том, что в промежутках между сайдингом и стеной очень быстро начнутся разрушительные процессы, и вместо того, чтобы обновить дом, вы окончательно разрушите его.

Виды обрешеток

На какие стены можно настраивать каркас? Ответ однозначен — на любые. Будь то ветхое дерево, бетон, кирпич или оцилиндрованное бревно, каркасные конструкции будут прочным основанием сайдингу. Поставим иной вопрос, какие типы обрешеток существуют и куда их лучше монтировать.

Существует два типа решеток под облицовку — деревянные и металлические.

Деревянный каркас под облицовку фасада

Деревянная решетка, вне всякого сомнения, дешевле металлической. А ее монтаж проще в несколько раз. На некоторых сайтах даже советуют использовать любые остатки дерева — балки, доски, планки, которые можно найти на приусадебном участке. В принципе, это возможно, но такой строительный материал не отвечает никаким требованиям безопасности. Подгнившие, сучковатые доски, пораженные небольшими синими пятнами порчи, не только плохо будут держать панели, но от них начнут страдать и облицовка, и стены дома. Материал под основание должен отвечать следующим требованиям:

Влажность досок не должна превышать 15%;
Доска обязана быть ровной и однотипной, тогда можно правильно просчитать монтаж отделочных деталей;
Нечего и говорить, что от гниения (синие пятна), работы древесных насекомых или плесени на дереве не должно быть и следа. Материал, который долгое время лежит в сарае, обычно деформирован и имеет отслаивающуюся поверхность.
Дерево необходимо покрыть антисептиком и другими составами, предохраняющими поверхность от разрушения. Никогда не занимайтесь работами с деревом в дождливую погоду. Не забывайте, что сайдинговые покрытия могут служить десятилетиями.

Деревянные каркасы хороши для отделки ветхих строений или деревянных домов. Часто применяют дерево под виниловый сайдинг. Сечение брусков должно быть от 30х40, до 50х60. Если необходим больший зазор между стеной и отделкой, то используют бруски толщиной 50х75 или 50х100. Для установки утеплителя может быть использована рейка 50х25.

Важно! Помните, что в цоколе нельзя использовать деревянный материал для каркаса из-за постоянного увлажнения!

Пиломатериалы для каркаса

Металлическая решетка для сайдинга

Этот тип каркаса конструируется из металлического оцинкованного профиля, который предназначен для фасадных работ. Не стоит использовать профиль для гипсокартона, хотя под облицовку винилом вполне можно применить и этот материал. Главное, чтобы металл был оцинкованным, а иначе он начнет ржаветь и испортит внешний вид фасада. К виниловому сайдингу иногда прилагается вся конструкция, либо ее можно приобрести в соседнем отделе — задайте вопрос продавцу.

Все виды профиля на рынке стандартизированы, а потому ошибиться в выборе трудно. Специалисты советуют выбрать СD-60. Не используйте изделия сечением 40х40 и 50х50, так как они не имеют достаточного уровня жесткости для монтажа сайдинга. Конфигурация снабжена ребрами с вдавленными краями для повышения механической прочности.

Толщина металла должна составлять от 0,4 до 0,5 мм. В случае сомнений или отсутствия опыта определения толщины «на глаз» используйте микрометр.

Металлический профиль с ребрами жесткости

Расчет материала

Вы определились из чего делать обрешетку, теперь стоит рассчитать количество сайдинга на площадь наружных стен. От количества материала и его вида будут зависеть величина и конструкция каркасной решетки. Например, сайдинг бывает с горизонтальным и вертикальным креплением.

Учтите, что профиль будет монтироваться наоборот: вертикальный сайдинг – горизонтальная решетка; горизонтальный сайдинг – вертикальная решетка. Шаг металлической конструкции обычно 50-60 см. Для расчета количества деталей существуют специальные формулы. Прежде всего, найдем размер площади отделки.

Нарисуйте чертеж своего дома в разверстке и посчитайте все размеры, как на фото.

Теперь отнимите от общей площади размеры оконных и дверных проемов. Не забудьте, что детали имеют разную конфигурацию. Это очень удобная отделка еще и тем, что производитель позаботился о полном покрытии поверхности дома без исключений. На фото указаны все виды сайдинговых деталей, которые вам могут понадобиться.

Размеры деталей листового сайдинга варьируются в следующих пределах:

70х100 см.
50х100 см.
125х150 см.
125х150 см.

Расчет количества деталей

Облицовочные плиты большего размера встречаются, но реже. Полосный вариант обычно либо 250, либо 300 см в длину, ширина составляет 50 см. Если ваши детали более или менее данных параметров, то схематический вид дома и табличный расчет просто необходимы. В таблице приведен пример, как можно рассчитать каждый вид деталей для отделки.

Если по каким-либо причинам вы не можете сделать расчеты самостоятельно, то доверьте это продающей компании.

советы по расчетам количества материала

После расчета количества деталей на той же схеме начинайте расчет количества профильных планок.

Крепежные элементы

Фиксация профиля к стене производится при помощи специальных металлических оцинкованных пластин, которые называются подвесами. Количество этих элементов несложно рассчитать с запасом. Иногда вместо подвесов применяют более прочные кронштейны. Кроме подвесов вам понадобятся дюбель-гвозди для монтажа в кирпичную или бетонную стену и саморезы для дерева. Необходимые детали металлической обрешетки отражены на фото.

Элементы металлического каркаса под облицовку

Подготовка стены

Выравнивание стены под обрешетку не требуется, но очистить поверхность от старой отделки желательно. Удалите осыпающийся кирпич и штукатурку, очистите дерево от гнили и плесени. Деревянные стены необходимо пропитать антисептиком. Если на стене нет крупных каверн, то можно ограничиться этим, большие дыры зашпаклюйте. Уберите все лишние детали со стены: наличники, дверные косяки, крючки, светильники.

Изготовление простого каркаса

Первый шаг – это формирование длины профиля под размер стены: лучше сразу обрезать направляющие. Когда длины недостаточно, обеспечьте профильные планки стыковочным соединением. Откуда начинать монтаж профиля — этот вопрос обсуждается многими отделочниками. Многие считают, что необходимо начинать крепление от окон — это обеспечит равное распределение планок до углов. Другие говорят о начале работ от обеих стен, что поможет соблюсти вертикаль. Выбирайте один из этих вариантов — не ошибетесь. Главное в работе, это использование отвесов и уровней. Если сбиться в выравнивании профильной планки, то вся конструкция будет закреплена неправильно, и впоследствии невозможно будет монтировать сайдинг. Теперь сделайте разметку под профиль.

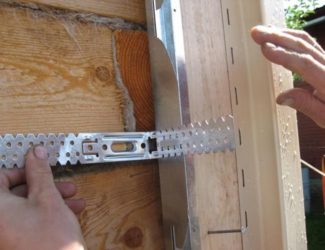

Вторым шагом крепим подвесы к отметкам: к бетону — дюбелями, к дереву — саморезами. Между стеной и подвесом специалисты советуют сделать прокладку из резины или паронита для ликвидации мостика холода. Крепление подвесов хорошо видно на фото. Если планируется монтаж утеплителя, то лучше использовать кронштейны, тогда плиты теплоизоляции продеваются сквозь них.

Очень удобно монтировать сначала боковые профили, чтобы между ними натянуть шнур и по нему крепить остальной каркас.

В продолжение конструкции сооружаем из обрезков того же профиля горизонтальные перемычки. Их шаг не должен мешать утеплителю, если вы задумали вставлять его внутрь ячеек решетки.
Монтаж стартового профиля начинается в нижней точке конструкции. Для этого отступаем 5 см от нижней точки с каждого края стены и на саморезы натягиваем шнур вдоль всего периметра — это станет наметкой монтажа стартовой планки. Общие принципы крепления стартовой планки хорошо показаны на рисунке. Не забывайте оставлять между стыковочными концами профиля 6 мм зазор под температурное расширение.

Важно! Не забывайте состыковывать профили на одном уровне с каждой стороны дома!

Монтаж стартовой планки и внешнего угла

Обрешетка под сайдинг из деревянного бруса

После подрезки профильных брусьев для вертикального крепления «в размер», сделайте разметку на стене так же, как и в случае с металлическим каркасом. Монтаж брусьев производится на подвесы. Обратите внимание, как концы подвесов загнуты, и наглядно видно, что с помощью этого устройства можно регулировать расстояние до стены.

Крепление брусьев на подвесы

Большей крепости конструкции добавляют кронштейны. Способ монтажа на металлические кронштейны показан на фото.

Крепление бруса к стене на металлический кронштейн

Теперь давайте рассмотрим формирование обрешетки прямо к стене, но с утеплением.

Сначала брусья крепятся к фасаду при помощи ударных дюбелей, пластиковых дюбелей или саморезов горизонтально. Расстояние между ними равно ширине утеплителя. Здесь важно учесть следующие моменты. Если штукатурка фасада не слишком крепкая, то лучше отказаться от использования ударных крепежей и воспользоваться простым дюбелем. Помните, что для деревянной стены дюбель вообще не требуется, достаточно обычных саморезов.Крепление бруса к стене ударным дюбелем

Нижнюю планку устанавливайте параллельно грунту, даже если дом расположен под уклоном. Расстояние от грунта до планки от 5 до 20 см в зависимости от величины промерзания почвы.

Теперь производится укладка утеплителя и закрепление его к стене «грибками». Поверх накладывается паропроницаемая диффузная мембрана и закрепляется с помощью клейкого слоя, ленты или скоб.

Теперь необходимо положить второй ряд брусьев, но на этот раз вертикальный. Здесь есть свои правила. Если вы на 100% уверены в идеальной ровности своей стены, её диагоналей, то можете смело закреплять эти планки прямо на горизонтальную решетку с помощью саморезов. Но даже в этом случае необходимо производить работу с помощью уровня и отвеса. Дело в том, что вертикальные брусья предназначены для крепления сайдинга, и, если ошибиться в монтаже, то вся облицовка «поедет». Поэтому, если нет уверенности в ровности поверхности, лучше крепите верхний каркас на кронштейны, как показано на фото выше.

Важно! При монтаже вертикальных планок от края, не забывайте оставлять 10 см. Когда начнется крепление угловых деталей, то они лягут точно на вертикальные брусья.

инструкция изготовления каркаса для сайдинга своими руками

Монтаж каркаса для сайдинга

Приобретая облицовку для дома, обязательно позаботьтесь о правильном ее монтаже. Как вы убедились, обрешетка под сайдинг может быть сделана и своими руками, нужно только учесть некоторые особенности и правила.

Источник: https://fasadanado.ru/vid/obreshetka-pod-sajding-iz-dereva-i-metalla.html

Как сделать обрешетку под сайдинг

Испортить внешний вид обшитого сайдингом строения может только неправильно сконструированная обрешетка. Эти огрехи неизбежно проявят себя в искривлении панелей и отклонении их от горизонтали. Что повлечет за собой деформацию облицовочной фурнитуры. Поэтому так важно выполнить этот этап работ максимально качественно.

Виды и особенности каркасных обрешеток под сайдинг

Качественный монтаж обрешетки под сайдинг — одна из важнейших задач для домовладельца. Чем лучше она будет выполнена, тем более презентабельным будет внешний вид постройки. С помощью идеального каркаса можно скрыть практически любые изъяны стен и фронтонов, так как он служит опорой для панелей отделочного материала.

Помимо этого, обрешетка позволяет утеплить дом любым из утеплителей. Наиболее востребованы среди них минеральная вата и пенополистирол. Обрешетки для сайдинга обеспечивают и вентиляцию фасада, так как между стеной и отделочным материалом остается достаточный для проветривания зазор.

Если внешние стены постройки идеально ровные, хозяин непременно задумается о том, как сделать обрешетку под сайдинг, максимально сэкономив при этом. Такой способ есть: нужно крепить вертикальные стойки каркаса непосредственно на дом.

Технология монтажа обрешетки под сайдинг предусматривает наличие подвесов, которые позволяют укрепить стойки безупречно соблюдая горизонталь и вертикаль. В случае с ровными стенами эти детали не нужны, что позволяет сэкономить на материалах и значительно сократить длительность и трудоемкость монтажных работ.

Технология монтажа металлического каркаса

Металлическая обрешетка под сайдинг выстраивается с помощью консолей, которыми служат оцинкованные подвесы для работ с металлопрофилем. Эти перфорированные пластины специалисты называют «пэшки».

Обратите внимание: Если предполагается монтаж двухъярусного каркаса (с уширением в верхней части стены), понадобятся и такие соединительные элементы, как крабы. С их помощью стыкуют вертикально уложенные планки профиля с горизонтальными.

Этапы монтажа металлической обрешетки под сайдинг

Работу начинают с выполнения разметки. Предварительно выясняют, какой шаг между стойками каркаса будет оптимальным. В решении этого вопроса нужно ориентироваться на ширину утеплителя, но необходимо соблюдать и одно из требований технологии устройства каркасов. Оно таково: расстояние между вертикальными планками обрешетки для сайдинга из профиля должно быть 40–60 см.

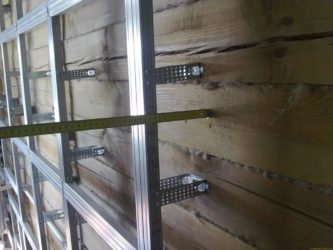

Маркером или мелом на стене отмечают точки установки подвесов. Профиль может быть зафиксирован несколькими крепежными элементами, но правило монтажа гласит, что их должно быть не меньше трех. Верхний и нижний подвесы должны располагаться на расстоянии 15–20 см от верхнего и нижнего края стены.

Для соединения металлопрофиля и подвесов используют саморезы СММ 3,5/51.
В нижней и верхней части стены монтируют направляющий профиль ПН 28/27. Стоит дом на склоне или ровной площадке, направляйки должны быть уложены строго горизонтально. Для их фиксации в пространстве также используют оцинкованные подвесы. Обрешетка для сайдинга из профиля должна представлять собой плоскость, установленную строго по вертикали. Поэтому правильность местоположения верхней и нижней направляющих проверят с помощью отвеса.
В углах дома на предварительно выбранной расстоянии от стен (как правило, оно на 0,5 см превышает толщину полотен утеплителя) устанавливают сдвоенный профиль ПП 60/27. Эта стока должна представлять собой две металлические планки, соединенные между собой под прямым углом и скрепленные саморезами СММ.
Вертикальные стойки устанавливают так: замеряют расстояние между верхней и нижней направляющими, вычитают из него 0,5 см на свободный ход, и отрезают профиль нужной длины. Затем один его торец заводят нижнюю направляющую, а второй — в верхнюю.
«Усы» подвесов должны охватывать стойку с обеих ее сторон.
Правильность установки профиля проверяют с помощью уровня и крепят ее в нужном положении, вкручивая саморезы в отверстия на подвесах.
Чтобы при движении металлопрофиля ПП 60/27 в направляющих не раздавалось скрипа, можно использовать специальные пластмассовые вкладыши, которые устанавливают под каждый торец.

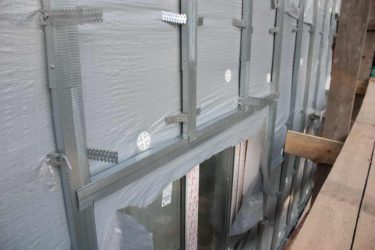

Оконные и дверные проемы обшивают по периметру. Металлическая обрешетка для сайдинга готова.

Технология монтажа деревянного каркаса

Зная, как делать обрешетку под сайдинг из металлопрофиля, можно по аналогии смонтировать деревянный каркас. Но в работе с брусками используют другие инструменты и материалы. Например, саморезы по дереву, грунтовку со свойствами антисептика, ножовку. Обрешетка для сайдинга из профиля по прочности сопоставима с деревянной, но выигрывает в долговечности.

Особенности монтажа деревянного каркаса

древесину необходимо обработать влагозащитным составом;
бруски рекомендуется выровнять с помощью рубанка или рейсмуса;
в монтаже не используют направляющие;
в верхней и нижней части стойки каркаса соединяют аналогичными брусками.

Каркас на цоколе

Сайдингом можно обшить и цоколь дома, а не только его стены и фронтоны. Причем, таким способом можно закрыть и пространство между винтовыми или бетонными сваями. Обрешетка для сайдинга в нижней части дома почти ничем не отличается от каркаса для отделки стен. Принцип монтажа и используемые материалы одинаковы, но есть и особенности.

Важно: Каждую панель для отделки цоколя крепят на 4-х вертикальных стойках.

Выбор расстояния между ними зависит от длины полотен отделочного материала и от толщины утеплителя (если таковой используется). Поскольку обрешетка дома под сайдинг на цоколе будет подвергаться большему воздействию влаги и ветров, целесообразно использовать для монтажа каркаса металлический профиль.

Таким образом, ознакомившись с этапами и особенностями монтажа каждого из видов обрешетки дома под сайдинг, можно сделать эти несложные конструкции самостоятельно, сэкономив на оплате труда профессионалам. Когда придет время ремонта внешней отделки, эти знания помогут домовладельцу выполнить его своими руками.

Источник: https://ofacade.ru/sajding/obreshetka-pod-sajding/

Обрешетка под сайдинг: виды и особенности материалов, этапы монтажа

Необходимость монтирования обрешетки под цокольный сайдинг, как и под любой вид отделки, обусловлен рядом факторов. Наиболее важные из них – это создание ровной лицевой поверхности, обеспечение циркуляции воздуха и возможность прокладки теплоизоляционного слоя.

Укладка теплоизоляции под обрешетку сайдинга

Виды и особенности обрешетки

Обрешетка под сайдинг бывает деревянной или металлической. Как та, так и другая может быть использована на любых типах строений и для любых видов сайдинга. Выбор зависит от предпочтений застройщика и от его финансовых возможностей (металлическая, как правило, стоит дороже). С другой стороны, если покупать сухой строганный брус, который к тому же нужно обработать антисептиком, разница в цене может оказаться в пользу оцинкованного профиля.

Деревянная обрешетка

Деревянная обрешетка под сайдинг стоит на порядок дешевле по сравнению с металлическими сооружениями. Монтажные работы легче и не требуют использования специального крепежа, обычно достаточно саморезов или дюбелей. К тому же дерево более доступный материал. На строительных площадках часто остаются отходы, пригодные к использованию. Однако, есть ряд особенностей, которые следует учитывать при сооружении деревянного каркаса под сайдинг.

Для деревянного каркаса применяются обычные деревянные брусья

Нежелательно использовать древесину с высокой влажностью (30% и более). Иначе дерево начнет высыхать под сайдингом и, если использовались бруски крупного сечения (70х50 и более), конструкция может деформироваться. Заметное деформирование древесины в собранной конструкции – явление редкое и возможно только в случае нарушения технологии сборки или использования неподходящего крепежа.

Влагомер для древа есть не у каждого, поэтому влажность бруса часто приходится определять, опираясь на собственный опыт. Но в большинстве случаев для монтажа уличных конструкций достаточно, чтобы материал не был свежеспиленным. Это можно приблизительно выяснить, прибегнув к визуальному осмотру. Брус не должен быть мокрым наощупь и слишком тяжелым.

Синева на брусках считается начальной стадией гниения, что не совсем соответствует действительности. Материал с подобными дефектами может прослужить столько же, сколько и обычная сосна или ель без синих пятен. Гнилостные образования на хвойных породах имеют бурую и красноватую окраску, но даже такие заготовки в определенных условиях могут прослужить длительное время. Однако использовать их не стоит, так же как и доски с жучком или гнилостными поражениями.

Подобная картина если и не говорит напрямую про плохое качество, то как минимум заставляет задуматься про условия хранения древесины

Нежелательно делать обрешетку из бруса в местах, контактирующих с грунтом или близких к нему, например, цокольные сооружения. Древесина склонна впитывать влагу и плохо переносит частые циклы намокания/высыхания, то есть, она в таких условия быстро разрушается.

Обобщая вышеизложенное, можно с уверенностью рекомендовать деревянную обрешетку для любых типов конструкций, кроме цокольных. Правильно смонтированное сооружение, простоит не один десяток лет, если уделить внимание выбору материала и как следует его обработать.

Металлическая обрешетка

Обрешетка под сайдинг из металлопрофиля подразумевает использование оцинкованного профиля. Не стоит применять профиль, предназначенный для монтажа гипсокартона – он несколько отличается от материала способного продолжительно функционировать в условиях улицы. Тем не менее, из него часто делают обрешетку под виниловый сайдинг, вероятно, из соображений экономии.

Главное требование к металлическому каркасу – наличие защитного покрытия. В подавляющем большинстве случаев – это оцинкованное покрытие. Слой цинка, как нетрудно догадаться, защищает от коррозии.

Оцинкованный металлический профиль – используется в том числе и для монтажа каркаса под сайдинг

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу отделки и утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Металлический профиль под сайдинг используют для любых типов строений. Исключением может быть случай сооружения полностью железной конструкции в регионах с холодным климатом. Металл обладает высокой теплопроводностью, что способствует его промерзанию при низких температурах. Если обшит деревянный или кирпичный дом, никаких негативных последствий не будет, чего нельзя сказать о конструкциях, выполненных из швеллера или уголка.

Наиболее популярный для монтажа профиль имеет сечение 60х25 мм. Использование материала с большим сечением нецелесообразно в финансовом плане, поскольку профиль, упомянутый выше, обладает достаточной жесткостью. Образцы с меньшим поперечным сечением менее удобны при сборке и не могут обеспечить стойкость конструкции к внешним механическим воздействиям.

Длина профиля составляет 3 или 4 метра. Для продольного сращения разработаны специальные соединители.

Способ использования соединительных элементов для металлических профилей

Толщина металла на оцинкованной обрешетке под сайдинг составляет 0,3-0,5 мм. Специалист может отличить профиль для сайдинга от такого же для гипсокартона без измерительных приборов. Он жестче и несколько тяжелее.

Монтаж деревянной обрешетки под сайдинг

Перед началом монтажных работ нужно провести расчет материала, который потребуется для сооружения каркаса. Количество рейки и ее сечение зависят от следующих факторов:

Типа сайдинга и направления панелей в конструкции;
Наличие теплоизоляционного слоя (подразумевает монтаж дополнительного каркаса для его укладки);
Расстояние между сайдингом и обрешеткой утеплителя (или стеной);
Высота стен строения;
Количество оконных и дверных проемов;
Наличие фронтона, его площадь и форма;

Установка вертикального бруса обрешетки под сайдинг

Рассмотрим самую простую ситуацию с облицовкой стен виниловым сайдингом. Данный вид покрытия в подавляющем большинстве случаев монтируется горизонтально. Следовательно, рейка, к которой он будет прикручиваться, должна располагаться перпендикулярно полосам сайдинга, то есть вертикально.

Смонтированная обрешетка для монтажа винилового сайдинга

Если утепление не планируется, брус крепится непосредственно к стене при помощи саморезов, дюбелей, или, оцинкованных кронштейнов (для очень кривых стен).

Это может быть интересно! В статье по следующей ссылке читайте про обшивку дома блок хаусом.

ES-скоба для обрешетки

Расстояние между рейкой не должно превышать 60 см. Рекомендованное сечение – 50х25 мм.

Большинство пиломатериалов делают из бревен длиной 6 или 4,5 метра. При этом шестиметровые изделия сечением менее 50х100 мм найти очень сложно. Поэтому самый распространенный размер монтажного бруса для обрешетки – это 4,5 или 2,25 метра.

В случае утепления здания понадобится брус, толщина которого будет соответствовать утеплителю. Например, если это пятидесятимиллиметровый пенополистирол, под него придется использовать брус сечением 50х50 мм.

Брус используется той же толщины, что и утеплитель

В случае монтирования наружной обрешетки для каркасного дома под сайдинг, возможна следующая последовательность действий:

На стену горизонтально (параллельно земле) крепится брус 50х50 мм. Расстояние между ним зависит от используемого утеплителя. Если это минеральная вата шириной 60 см, то расстояние между брусом будет на 1-2 см меньше (для плотной укладки ваты).
Следующий этап – укладка утеплителя, для дополнительной фиксации которого может использоваться специальный крепеж.
Затем, полученная поверхность закрывается гидроизоляцией (гидробарьер или паробарьер);
Далее, вертикально крепится рейка (например, 25х50), к которой будет монтироваться сайдинг.

Деревянная обрешетка это не обязательно удел «самоделок»: часто этот материал используют и профессионалы – пример на видео:

Выбор направления бруса (горизонтальный вертикальный), к которому будет крепиться сайдинг, зависит непосредственно от габаритов листов облицовочного материала и определяется специалистом по месту.

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

Пример использования металлического профиля

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.

Утеплитель буквально продевается сквозь кронштейн

Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Наглядно про металлическую обрешетку для сайдинга смотрите на видео:

Обрешетка под цокольный сайдинг

Если данный вид обшивки планируется использовать согласно его названию, то есть для облицовки цоколя или подсвайного пространства, лучше будет если обрешетка для сайдинга будет располагаться горизонтально. Имеются в виду ситуации, когда расстояние между верхом и низом цоколя находится в пределах 20-50 см. В случае обшивки значительных по площади поверхностей, таких как стены или фронтоны лучше использовать вертикальное расположение рейки вариант.

Для цокольного сайдинга более предпочтительно применять металлический профиль, во всяком случае, если речь идет о нижней части конструкции. Тем не менее, случаи использования древесины также имеют место, по причине всем известных положительных качеств этого материала.

Способ и порядок монтажа сайдинга зависят от наличия утеплителя

Способы обустройства конструкции зависят от конкретной ситуации и определяются по месту, желательно специалистом, который будет непосредственно заниматься монтажом.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции. Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен.

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Чаще всего профнастил все-таки монтируется на крышу. Как делается в таком случае обрешетка – пример на видео:

Это может быть интересно! В статье по следующей ссылке читайте про то, чем обшить стены в деревянном доме внутри.

Заключение

Обрешетка – необходимый элемент, который должен присутствовать вне зависимости от материала, используемого для обшивки строения. Монтаж сайдинга без обрешетки так же возможен, но в этом случае одна из задач — визуально выровнять стены становится сложнее, а на стены из твердых материалов сайдинг и вовсе сложно крепить. Поэтому каркас необходим. А правильно рассчитанная и качественно собранная конструкция обеспечит сохранность стен строения весь срок эксплуатации.

Прочитать позже

Отправим материал на почту

Автор статьи

Технический эксперт строительной корпорации, блогер и влогер

Юрий Поляков

Источник: https://m-strana.ru/articles/obreshetka-pod-sayding-vidy-i-osobennosti-materialov/

Крепление профнастила к металлическим прогонам

Чтобы правильно перекрыть забор или крышу, нужно знать некоторые аспекты этого дела. Предлагаем рассмотреть, как выполняется крепление профнастила к металлическим прогонам и к обрешетке, его расчет, фото- и видео- способы монтажа.

Основные сведения

Металлические профильные листы отличаются высокой эластичной способностью. У них великолепные показатели прочности и гибкости. Этот строительный материал изготовлен из оцинкованной стали, благодаря чему она сопротивляется коррозии и прочим негативным разрушающим наружным факторам.

Фото — Крыша из профнастила

Ключевым критерием для установки профильного настила является его вес. Масса стенового профиля немного легче, чем кровельного, потому что он устанавливается вертикально, соответственно на крепежные элементы больше напряжения. Кроме того, материал для покрытия забора должен быть достаточно легким, чтобы при сильных порывах ветра удержаться на весу и создать нужное напряжение на каркасе. Эти листы используются для покрытия ворот, заборов, стен, возведения межкомнатных перегородок, установки на фасады зданий.

В то время как крепление кровельного профнастила осуществляется сугубо горизонтально к обрешетке и каркасу. К металлическим кровельным профилям предъявляется больше требований, нежели к стеновым. У него высокая несущая способность, хорошие показатели жесткости, прочности, несмотря на гибкость стали, данный материал отлично переносят различные физические ударные и статические нагрузки.

Фото — Забор из профнастила

: крепление металлопрофиля

Принципы крепления

Исходя из характеристик строительного материала, можно прийти к выводу, что у каждого из них свои особенности монтажа. Пошаговая инструкция, как крепить профнастил к стене:

Для начала покупаем листы. В зависимости от места установки, можно приобрести металлический настил стеновой или универсальный. Для облицовки, наружного декора и т.д. предпочтительнее покупать стеновые марки, это с 10, с 20 и прочие. Для установки в качестве межкомнатных перегородок, для создания небольшого подсобного помещения нужно использовать листы с более высокими параметрами жесткости. Это универсальный нс 35, нс 50 и т.д.
Теперь нужно подготовить основание, по которому будет осуществляться монтаж. Мы обращаем Ваше внимание, что чаще используется деревянная обрешетка, нежели металлическая. Здесь большое внимание уделяется уровню забора. Если у Вас участок наклонен в какую-либо сторону, то нужно установить забор так, чтобы под ним не скапливалась вода. Если высота гофры больше, чем 40 мм (как у универсального профнастила), то нужно использовать металлические профили;
Фото — Установка шурупами
Монтаж наружных профильных листов к стальным балкам осуществляется шурупами и пластмассовыми прокладками. Если у Вас нет под рукой шуруповерта или заклепочника, то вполне можно воспользоваться саморезами. Шурупы можно заменить заклепками или даже винтами, но использование прокладок обязательно. Эти элементы помогают защитить профили от воздействия давления, которое образуется на шляпке крепежного элемента;
Предположим, что Вам нужно установить профили к бетонным столбам калитки. Тогда действуем немного по-другому: к сторонам столба, к которому будет монтировать профнастил, нужно прикрепить металлические уголки или арматурные трубы, которые будут играть роль несущей детали. Далее закрепляем планки при помощи строительных дюбелей, через 20-30 см (в зависимости от высоты). После к лагам присоединяем планки и покрываем ворота и забор;
Фото — Крепление профиля на забор
Технология монтирования следующая: каждые 30-40 см нужно отметить места установки шурупов, заклепок и прочего. Далее мы советуем натянуть по периметру забора нить, чтобы можно было вкручивать детали на одном уровне, так монтаж будет выглядеть аккуратнее и более профессионально. Ни в коем случае не забивайте шурупы, ударная нагрузка может вызвать деформацию листа и дальнейшее его разрушение. Расположение подбирается исходя из размеров забора и метода. К примеру, винтовые соединения можно делать параллельно, заклепочные – крест накрест, а шурупы лучше чередовать из-за высокого напряжения, которые они создают на поверхности профильных листов;
К уголку листы нужно монтировать особым методом. В зависимости от области (на балконе, фасаде или заборе), делается разный нахлест, в данном случае он может быть либо внутренний, либо наружный. Оптимальная величина нахлеста — это от 40 мм до 50, на углу данный показатель можно увеличить до 60 мм.
После того, как все крепления выполнены, профнастил нужно замазать грунтовкой. Это поможет предупредить возникновение коррозии на местах стыков. Помимо грунтовки можно использовать также наружную эмаль, многие производители профильных листов предлагают окрашивающие и защитные смеси, которые отличаются высокими показателями стойкости и вполне доступны. В продаже даже есть полимерные средства для покрытия, которые помогают продлить долговечность листов и придать им прочности. Все места стыков обрабатываются, при необходимости после того, как смазка застынет, можно окрасить забор. Для этого в домашних условиях мы советуем использовать окраску под давлением.

Крепление для забора из профнастила не требует выполнения особых требований от СНИП или ГОСТа, если его высота не больше 2 метров, то могут быть любые методы. В противном случае, вам придется связываться со специалистами и производить расчет необходимой жесткости и прочности, исходя из многих факторов (климат, высота, длина, материал забора и опор, крепежные элементы).

Метод монтажа профильных листов на кровлю

Для покрытия зданий и постройки небольших подсобных помещений, используется металлический кровельный настил. Несмотря на его тяжесть, данный материал также может устанавливаться на деревянной основе.
В таком случае, каркас обрабатывается специальными составами, которые продлевают долговечность дерева;
Каркас представляет собой решетку из определенного материала (дерево, металл). Вертикальные доски называются несущими, величина каркасной клетки напрямую зависит от тяжести листа. Оптимальным значением считается 30 мм.

На уклонах конструкция каркаса также изменяет угол, чтобы расход материала относительно параметрам крыши был небольшой, используется средний показатель 15 градусов. Под таким углом устанавливается односкатная и двухскатная крыша.

Фото — Углы ската крыши
Если скат больше, чем длина листов, то придется состыковывать каждый материал между собой. Укладка профильного листа на крышу осуществляется под нахлестом 30-40 см, при этом если крыша очень крутая, то данный показатель может доходить до 60 см. Особое внимание требуют монтажные узлы. Это углы, на которых сосредоточены трубы, водостоки, угол крыши и т.д. Здесь угол наклона и нахлест может быть другой, чем по всей крыше, с целью повысить прочность крепления и долговечность крыши. Некоторые мастера действуют по другой схеме, они ножницами по металлу вырезают нужную форму и надевают каркас сверху на трубу, если правильно выполнить данное действие, то прочность стыков будет значительно выше, чем при ручной подгонке;
К трубе профильный лист крепится специальным пистолетом, шуруповертом. Работать можно клепками, винтовыми деталями, шурупами, строительными дюбелями. Нужно отметить, что работа на заклепках смотрится более эстетично и она более долговечна, нежели используя винтовые соединения или работая гайкой (которая создает неравномерное давление на разных участках крыши). Количество заклепок можно просчитать заранее. На один профильный лист, длиной в 1,5 метра и шириной в 1 метр, понадобится 10 заклепок (каждые 30 см), обратите внимание на чертеж. Эта схема демонстрирует крепление кровельного профнастила с толщиной от 0,8 мм. Универсальны и более тонкий лист лучше устанавливать каждые 15-20 см; Рисунок крепления профильного листа на крыше.png
Фото — Крепления профильного листа на крыше
После того, как основная масса листов установлена, подгоняем гребень или конек. Профильный лист нужно укладывать с юга на север, разрезаем стандартный строительный материал на более тонкий, после чего перегибаем и устанавливаем на крышу. Правильное v образное крепление профнастила на крыше выполняется при помощи специальных подпорок. Нахлест – 20-30 см, расстояние между крепежными деталями – 20-30 см. Как и в предыдущем способе, нужно все места стыков смазать грунтовкой и закрасить.
Фото — Монтаж конька

Советы от строителей

Крепление профильного листа по дереву осуществляется гораздо проще, нежели по металлическим трубам, но не забывайте смазывать деревянные стропила и лаги компонентами, которые помогают материалу противостоять грызунам, плесени и т.д.
Устанавливая профильный настил на фасад или стены, возможно, Вам понадобится его утеплить.
Для этого используем кронштейны;
Регулярно проверяйте состояние профильного листа в местах перекрытия, это поможет вовремя найти и обезвредить коррозию и разрушение;
Очень важно конструкциям размещаться на правильных каркасах. Есть несколько вариантов создания подпорок. Можно сварить самому, это поможет создать индивидуальные параметры, а можно купить готовый.

К примеру, часто строительные компании, у которых осуществляется продажа профнастила, предлагают каркасы для гаражей, крыш и даже заборов;
Расход профильного листа следует считать по прогонам. Допустим, у Вас есть забор, который нужно перекрыть, в нем 10 прогонов по 1,5 метра, а профильный лист, который Вы будете использовать, имеет ширину в метр. Также нужно учитывать, что полезная длина листа – составляет -30 см (из-за нахлеста).

Получится уравнение такого типа: 10*1,5=15 (общая длина забора), в свою очередь 15/1=15 (количество метровых листов), и теперь вычисляем коэффициент поправки: (1-0.3)*15=10,5 (11 листов понадобится для перекрытия);
Если у Вас неровная мансардная крыша, то учтите, что волну и рельефы проще делать универсальными профильными листами;
Норма крепления для каждого материала определяется индивидуально. Это может быть как 30 см разница между заклепками, так и 20 или 40.

Цена на профиль:

Стеновой – от 150 рублей квадратный метр (такая цена на профиль в Уфе);

Кровельный – от 180 рублей.

Поиск строительных материалов может занять некоторое время, т.к. нужно подобрать определенные параметры жесткости, прочности, желательно чтобы лист заранее был с утеплителем и покрыт полимерным составом.

20 Март 2014 Владимир Бакаев

Источник: https://www.proprofnastil.ru/kreplenie-profnastila.html
