Крепление обрешетки к стропилам

Гвозди для обрешетки

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

• Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
• При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
• Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
• Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
• Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
• Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

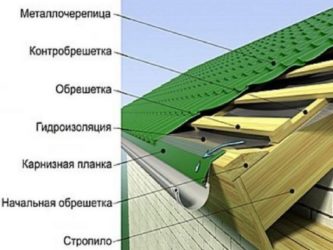

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

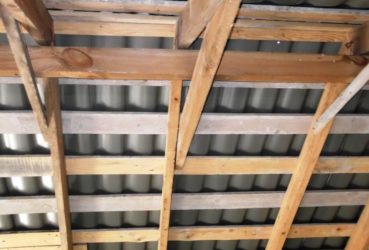

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

• Влагостойкая фанера
• Плиты ОСП
• Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Источник: https://stroyvolga.ru/%D0%B3%D0%B2%D0%BE%D0%B7%D0%B4%D0%B8-%D0%B4%D0%BB%D1%8F-%D0%BE%D0%B1%D1%80%D0%B5%D1%88%D0%B5%D1%82%D0%BA%D0%B8/

Обрешетка крыши под кровельные материалы

Кровельные работы – завершающий этап возведения здания. От того, какой будет кровля, во многом зависит его долговечность и дизайн. Провести качественный настил кровли невозможно без подготовки стропильной системы – именно обрешетка стропил служит каркасом для монтажа кровельного материала.

1. Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

1. Создание каркаса для монтажа элементов любых размеров
2. Выравнивания поверхности для монтажа кровельных материалов
3. Образовывать полости для утепления крыши

2. Общая конструкция обрешетки

В общем случае обрешетка – это слой досок или другого материала, уложенный поверх стропил. Напомним, что стропильная система является каркасом крыши. Она состоит из ряда стропил, установленных на брусья верхнего перекрытия дома, так чтобы верхние плоскости образовывали скат для схода дождевой воды и снега. Сами стропила представляют собой сочленение стропильных ног в виде треугольника или трапеции.

Схематическое устройство крышиСтроение стропила

В простейшем виде доски обрешетки прибиваются перпендикулярно стропилам.

Простейшая обрешетка

Способы установки обрешетки зависят от строения стропильной системы и от вида и габаритов кровельного материала, который будет уложен сверху. В общем случае обрешетка может быть

1. Разреженной, с расстоянием между досками в несколько сантиметров
2. Сплошной, где доска монтируется с шагом не более одного сантиметра.

3 Выбор материала для обрешетки крыши

Материал для обрешетки выбирается в первую очередь из особенностей кровельного материала и его веса. В большинстве случаев берется брус или доска с небольшим сечением относительно досок для стоек и стропил. Как правило, сечение доски от 2х5 до 3х7мм, сечение брусков порядка 5х5 мм.

Доска может быть просто обрезная, шпунтованная и даже необрезная. Кроме досок можно использовать влагостойкую фанеру или ОСП – если того требует кровельный материал.

Не следует выбирать доску шириной более 15 см, так как она может коробиться под действием влаги поперек волокон, и образовывать что-то типа желоба. Крепкого соединения с кровельным материалом тогда не получится.

Материал обрешетки должен обеспечивать длительное сохранение своих геометрических параметров. Доска не должна коробиться, провисать. Обрешетка должна выдерживать не только вес кровельного материала со снежным слоем, но и вес человека – шаг обрешетки должен быть выбран с учетом локальных нагрузок.

Крепление доски обрешетки должно быть прочным и хорошо противодействовать боковым нагрузкам «на сдвиг». Гвозди, которыми крепятся брус обрешетки, должны иметь длину не менее двух толщин доски. Монтаж обрешетки должен производиться в сухое время, так как влажная доска даст усадку и изменения в конструкции. Как и другие элементы из древесины, брус обрешетки необходимо пропитать антипиреном и антисептиком.

4. Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие  сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

• Укладкой досок вплотную параллельно коньку крыши
• Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

5. Обрешетка под рулонный материал

Рулонный материал – это такой вид кровли, который в первую очередь должен стелиться на сплошную обрешетку. Ведь со временем он неизбежно будет провисать, что нарушит и внешний вид крыши и ее водотталкивающую функцию.

Первый слой обрешетки устанавливается вразрядку. Второй слой, как правило, настилается из досок толщиной 20-25мм и шириной 50-70мм.

Настил делают ровным, не допуская щелей между досками, торчащих бугров или шляпок гвоздей. Он должен быть прочным, чтобы легко выдерживать вес человека, монтирующего кровлю. Стыковать доски лучше всего на стропилах, размещая их в шахматном порядке.

Гвозди прибивать следует по кромкам доски, неглубоко утапливая шляпки.

Что касается рулонного материала, то его нужно перегибать на торцах свесов – поэтому на концах крайние доски целесообразно обстрогать, дабы рубероид не перетирался и не ломался на сгибах. На коньке рулонный материал перекрывается  полоской кровельной стали – шириной около 30 см.

Монтаж сплошной обрешетки под мягкую кровлю

6. Обрешетка под черепицу

Черепица как кровельный материал оказывает существенные нагрузки на стропильную систему – как вертикальные, так и боковые. Зачастую черепица имеет слегка загнутые края. Это придает отдельным листам и в целом кровле привлекательный декоративный вид, но позволяет ветру как бы зацепляться за отдельные листы.

Это привносит некоторые дополнительные требования и к обрешетке. Бруски должны быть толще, чем под рубероид – с сечением порядка 50х25 мм. Они выдерживают достаточно большой вес.

Обрешетка может быть набита в один слой или в два слоя. Если нижний слой желательно делать сплошным, чтобы было удобно проводить кровельные работы, то верхний может быть разряженным, причем между слоями прокладывается гидроизоляция. Она не нужна при покрытии из рулонных материалов, поскольку сам рубероид и подобные ему покрытия являются гидроизолятором. Под черепицу же может проникать вода, даже, несмотря на сплошную ее укладку – вследствие наличия стыков.

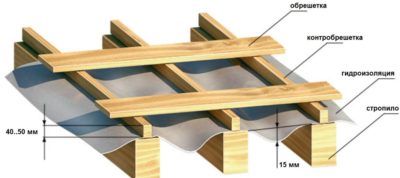

Контробрешетка (верхний слой досок) обеспечивает помимо всего вентиляцию снизу черепицы.

Оптимальный шаг второго слоя брусков – порядка 50 см. Размеры сечения бруса выбирают из сложности и общего веса черепицы, а также уклона ската. Шаг обрешетки – из размера листов черепицы.

При стандартных габаритах черепицы 330х420мм, расстояние между брусками контробрешетки должно составлять:

• 310-320мм – при уклоне крыши менее 22 градусов
• 320-335мм – при уклоне 22-30 градусов
• 320-345мм – при уклонах больше 30 градусов.

Нижний карнизный брусок устанавливается на 25-35мм выше остальных.

Обрешетка под черепицу

7. Обрешетка под асбоцементный шифер

Особенностью шифера из асбоцемента является его значительный вес и габариты. Это требует использования бруса под обрешетку сечением порядка 60х60мм. Более толстым должен быть и карнизный брусок – чтобы высота достигала 65-70мм.

Поскольку поверхность шифера волнообразная, это накладывает дополнительные требования к обрешетке. Шифер имеет волны и впадины, и на основу ложатся только нижние уточки «впадин». Следовательно, часть брусков должна выступать над общей плоскостью обрешетки. Набивают их поочередно и подразделяют на четные и нечетные.

Четные брусья должны иметь толщину 63мм, нечетные 60мм.

Чтобы не использовать для этого брус разного сечения, набивают одинаковые доски сечением 60х60мм, но под четные подкладывают планки, рубероид или толь толщиной 3 мм.

Способ обрешетки под шифер

8. Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

https://www.youtube.com/watch?v=B2ik3pzqDLY

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.

Кровельный шуруп

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.

Монтаж конькового стыка

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

9. Гидроизоляция обрешетки

Для листовых кровельных материалов обрешетку необходимо гидроизолировать. Во-первых, влага может просочиться через места стыков кровельного материала, во-вторых, в воздухе всегда содержится водяной пар, и при перепадах температуры на досках обрешетки выделяется конденсат, что губительно для древесины.

Гидроизоляцию можно провести монтажом дополнительного слоя рулонного материала, типа рубероида, либо специальной подкровельной гидроизоляционной пленки. Стелить ее нужно на сплошное покрытие, чтобы избежать провисания материала. Рулоны можно раскатывать вдоль и поперек крыши. Укладка соседних рулонов должна проводиться с нахлестом от 10 см. Горизонтальный монтаж следует вести от низа крыши.

Гидроизоляционную пленку можно монтировать сразу поверх стропил, а сверху уже крепить обрешетку в один или два слоя.

10. Техника безопасности при монтаже обрешетки

Следует уделить большое внимание безопасности работы на высоте. Если установку стропил выполняют на верхнем перекрытии, то такие работы как обрешетка и укладка кровельного материала производится уже непосредственно на плоскости скатов. Конечно, сама обрешетка уже является опорой для работы, но слишком надеяться на ее крепость в процессе монтажа не стоит.

Для работы необходимо использовать лестницы, которые необходимо надежно закрепить за коньковую часть стропильной системы. Даже если смонтирован сплошной настил, передвигаться по нему нужно с осторожностью – ведь скат крыши достаточно коварен.  Монтажникам следует пользоваться лестницами.

Настил досок, как уже упоминалось, следует вести снизу, чтобы иметь впоследствии дополнительную опору для работы наверху.

При большой высоте крыши и крутых скатах при работе необходимо пользоваться страховочными поясами.

11. Заключение

Монтаж обрешетки под кровельный материал – очень ответственная работа. От нее будет зависеть прочность кровли, ее гидроизолирующие функции, а также общий внешний вид – укладка обрешетки должна обеспечить ровную площадку для монтажа кровли. Проведение работ на высоте требует дополнительных мер по технике безопасности.

Даже кажущаяся простота самого процесса изготовления обрешетки не должна вводить в заблуждение. Во-первых, в данной работе есть особенности, требующие профессионализма, во-вторых, даже при выполнении работ самостоятельно требуются помощники.

Источник: http://k-dom74.ru/obreshetka-kryshi-pod-krovelnye-materialy/

Чем лучше крепить обрешетку гвоздями или саморезами

Крепеж в каркасном доме — достаточно простая тема, но важно продумать все заранее, чтобы не бегать в магазины и не покупать по одному килограмму гвозди, а закупить сразу 150 килограмм (обычно столько уходит на средний дом) нужного крепежа на базе с большой скидкой.
Я так и сделал, но все равно не хватило, уже несколько раз ездил за новыми коробками гвоздей.

Но конечно, и лишних гвоздей и саморезов осталось очень большое количество. Поэтому хочу максимально облегчить задачу своим читателям.

Сразу хочу заметить, что в каркасном доме запрещено использовать шурупы или саморезы, так как нагрузка везде идет на срез, а не на растяжение, а на срез ни саморезы, ни шурупы не работают, так что тут нечего и обсуждать. Некоторые строители все еще уверены, что саморезы использовать можно и будут вас уговаривать. Не поддавайтесь.
Зато прекрасно на срез работают гвозди, их невероятно сложно срезать. Речь идет конечно же о несущей части дома, а не о отделке.

И еще хочу сказать про уголки. Уголки не используются профессионалами в каркасном строительстве (не считая временного крепления ферм к обвязке). Их использовать можно, только невыгодно по времени и по деньгами, для себя решайте сами. Опять же, будьте внимательны к строителям, которые будут рекомендовать их использование.

Крепеж фундамента

Для свайного фундамента используется следующий крепеж:
если у вас винтовой фундамент, то вам нужны анкерные стальные болты.

если у вас буронабивной фундамент, то вам нужны шпильки м10 и шайбы с гайками м10 (если делать как я, заливая шпильки в заливке) или анкерные болты для бетона.

если у вас плитный фундамент или ленточный, то вам понадобятся опять же анкерные болты для бетона.

Крепеж для каркаса каркасного дома

Все доски в коробке каркаса колотятся обычными строительными гладкими гвоздями диаметров 3,1-3,5 мм и длиной 80-90мм (обычно 90 мм, если доска толщиной 50 мм и 80 мм — если доски толщиной 40 мм).
Исключением может являться обрешетка на стенах или полу, там лучше использовать винтовые или ершеные гвозди.

Крепеж для обшивки каркасного дома

Крепеж для обшивки пола.
60 мм гвозди — лучше ершёные или винтовые + клей (или саморезы такой же длины).
Такие гвозди помогают держать пол крепко, чтобы он не скрипел и не был «живым».

Крепеж для обшивки стен снаружи.
50 ммгвозди — лучше ершеные или винтовые.
Это касается как плит ОСП-3 и фанеры, так и дюймовки (которую буду использовать для обшивки каркасного дома я).

Крепеж для обшивки стен изнутри.
Если обшивка изнутри идет гипсокартоном, то вам нужны будут специальные саморезы для гипсокартона длиной 25 мм (реже 35мм) длины. Не забывайте только о правильном закручивании саморезов:

Если внутри у вас вагонка, то ее можно крепить гвоздями 50-70 мм.

Крепеж металлочерепицы

Для монтаже металлочерепицы используется специальные кровельные саморезы размеры размерами 4,8х20 и 4,8х38 миллиметров (металл-металл, металл-дерево).

Крепеж для окон

Существует несколько методов крепления окон в каркасном доме.

Соответственно, в каждом из случаев вам нужны будут соответствующий крепеж. Подробнее о монтаже окон расскажу в свое время, когда буду крепить их сам.

Крепеж для сайдинга

Оцинкованные саморезы с широкой шляпкой (не меньше  8мм) длиной не меньше 15 мм либо оцинкованные гвозди с широкой шляпкой (реже) длиной не меньше 40 мм.

Крепеж для деревянного фасада

Оцинкованные гвозди 50-70 мм (лучше гальванизированные, поскольку  покрытие цинком идет с помощью электролиза, а не обычным «горячим» методом).

Крепеж для террасы

Для террасы лучше использовать саморезы из нержавеющей либо из оцинкованной стали. Существует специальный крепеж для террас, но по цене он выходит как половина террасы.

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам.

Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих вещей.
Читайте отзывы реальных жильцов каркасных домов на форуме или у меня в статье http://karkasgid.

ru/otzyvy-realnyx-zhilcov-o-karkasnyx-domax-k-2017/ и набирайтесь опыта, чтобы вас никто не обманул.

Источник: http://KarkasGid.ru/krepezh-dlya-karkasnogo-doma/

Гвозди и саморезы в монтаже каркасного дома

Проект дома составляется с учетом всех возможных физических и механических воздействий на дом и на строительные материалы, в том числе с расчетом нагрузок на тот или иной элемент. Немаловажную роль в расчете стойкости конструкции играет выбор крепежного материала – особенно это важно при строительстве каркасного дома.

1. Проект дома и расчет стойкости конструкций

Строительство дома по проекту – это не просто приблизительная последовательность сборки и следование чертежам. Это учет всех заложенных в него особенностей, включая, конечно, и способы крепления и метизные материалы.

Особенностью каркасного дома является шарнирное соединение его элементов. Это означает, что оно допускает вращение соединяемых конструкций. Если мы рассмотрим каркас дома, то увидим, что боковые нагрузки могут привести к наклону вертикальной стойки в любую сторону.

Вертикальные и боковые нагрузки на каркас дома

Этому препятствуют дополнительные элементы, стягивающие каркас – верхняя и нижняя обвязка и установка укосин.

Укосины в каркасе

В целом нагрузка на каркас выравнивается и равномерно передается на фундамент. Но все это правомерно при прочном соединении всех частей, всех узлов и элементов каркаса. Отсюда – важнейшая роль креплений и метизных материалов.

Можно смело сказать, что если в монолитных домах основой конструкционной прочности является не столько материал, сколько связующее (бетонный раствор), то в каркасных гвоздях по аналогии – крепежные материалы.

2. Гвозди и саморезы – основные крепежные метизы

Металлические крепежные материалы появились в строительстве сравнительно недавно. Основным и единственным  способом скрепления деревянных конструкций были вырезание в них крепежных узлов – шипов, с помощью которых одна часть присоединялась к другой. Примером таких соединений является вырезание «чаши» в бревнах при сооружении срубов – домов из толстых бревен.

Но не будем углубляться вглубь времен.

Сегодня существует масса крепежных метизов, основные из которых:

1. Гвозди  в виде клина, вбиваемые в толщу материала
2. Саморезы с винтовой резьбой, вкручиваемые в материал
3. Скобы, вбиваемые в материал частично
4. Болты, соединяющие элементы, не внедряясь в материал

В данной статье мы затронем вопрос о выборе между гвоздями и саморезами в строительстве каркасного дома.

Гвозди вбиваются в место соединения двух частей, одновременно крепко связываясь с одной и другой частью. По сути, гвоздь – это клин, вбиваемый в толщу материала.

Он раздвигает (расклинивает) материал и  держится внутри за счет сил упругости: структура материала со всех сторон давит на гвоздь и это давление позволяет ему прочно держаться в толще вещества.

Силы упругости, удерживающие гвозди и саморезы

Несколько иной принцип действует при использовании саморезов (или шурупов). Саморез – это, по сути, клин с резьбой. Он не вбивается в материал, а вкручивается. При этом вхождение клина в материал облегчается. Саморез удерживается в материале не только за счет давления его толщи по бокам, но и за счет стенок образованных винтовыми спиралями полостей в дереве, бороздок.

С точки зрения вертикальных нагрузок крепление саморезом значительно прочнее гвоздевого. Чтобы удалить саморез, нужно преодолеть не просто силы упругости материала, но и разрушить удерживающие бороздки, то есть разрушить материал.

Использование гвоздей и саморезов, например, в бетоне дает практически вечное соединение. Правда для этого нужно использовать специальные гвозди – крепчайшие дюбеля, в саморезы ввинчивать (или просто монтировать), пока бетон не застыл.

3. Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Определяющей особенностью его является то, что на дерево сильно влияет влажность. Структура древесины легко впитывает и отдает влагу. При этом волокна целлюлозы, из которых в основном состоит древесина, меняют свои размеры. Дерево расширяется, увлажняясь, и сужается, высыхая.

Источник: https://stroypodskazka.com/chem-luchshe-krepit-obreshetku-gvozdyami-ili-samorezami/

Как сделать контробрешетку крыши самостоятельно

Всем известно, что крыша – это важнейшая деталь дома, которая обеспечивает его защиту от внешних воздействий самого разного типа. Поэтому при монтаже кровельной конструкции необходимо учитывать все ключевые и второстепенные моменты.

 Виды обрешетки и особенности монтажа

Один из важных этапов устройства кровли – сооружение контробрешетки. Сегодня мы поговорим о данном процессе подробно и детально.

Начнем мы с рассказа о принципиальных различиях между обрешеточной и контробрешеточной конструкциями. Многие домовладельцы не четко представляют разницу между контробрешеткой и обрешеткой, а некоторые вообще не отличают их друг от друга. Однако два данных элемента кровельного пирога существенно различаются конструкционно и выполняют разные функции.
Обрешетка чаще всего выполняется из брусьев или досок (может использоваться металл), их прибивают к стропильным балкам, фиксирующим финишное покрытие кровли. Все обрешеточные конструкции можно разделить на два основных типа – сплошные и разреженные.

О сплошной обрешетке

особенность сплошной обрешеточной конструкции минимальные зазоры между брусьями или досками (интервал составляет не более 1 сантиметра).
Сплошную обрешетку, как правило, укладывают в два слоя. Один из них является разреженным, а другой – сплошным. Для устройства сплошного слоя используются ориентированно стружечные плиты или листы влагостойкой фанеры. Панели ОСП или фанеры следует укладывать под углом в сорок пять градусов по отношении к разреженному слою.

Качественно сделанная сплошная обрешеточная конструкция отличается прекрасной звуко и термоизоляцией. Обрешетку такого типа применяют в сочетании с различными кровельными покрытиями. Речь идет о:

• плоском асбестовом шифере;
• гибкой черепице (мягкая кровля);
• металлочерепице.

Про разряженную обрешетку

Обрешетку разряженного типа обычно используют при устройстве крыш, которые покрывают натуральной черепицей или (глиняная или песчано-цементная) или профнастилом (профлист).
Для сооружения разряженной обрешетки применяют брусья с сечением 60 на 60 или 50 на 50 миллиметров. С контробрешеткой данная конструкция соединяется посредством гвоздей. Длина гвоздя должна быть не меньше толщины двух применяемых брусков.

О контробрешетке

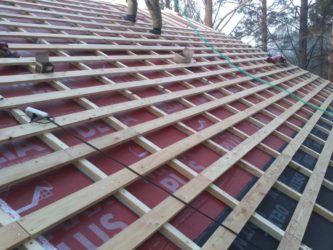

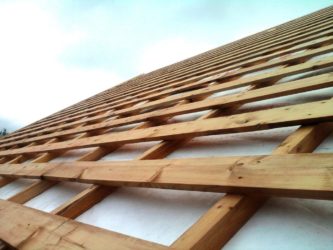

По сути, контробрешеточная конструкция представляет собой определенное количество деревянных брусков. Эти бруски набивают на стропильную систему поверх слоя гидроизоляции, обеспечивая таким образом вентиляцию данного слоя. Обеспечить контробрешетку защитой от влаги можно при помощи влагостойкой ПВХ-мембраны или обычного рубероида.

Итак, контробрешетка необходима, прежде всего, для того чтобы создать вентиляционный канал между финишным материалом кровли, обрешеточной конструкцией и гидроизоляцией.
С течением времени на внутренней поверхности любого кровельного покрытия образуется конденсат, скопления которого становятся причиной начала процессов гниения кровельного пирога. Качественно смонтированная контробрешетка обеспечивает своевременный притока воздуха именно в те участки, где образуются излишки влаги.

В качестве исходного материала для контробрешетки применяется доска с сечением 30 на 50мм. Если мы говорим о варианте со сложной или нестандартной кровлей и длинными стропильными балками, здесь потребуются брусья с сечением 50 на 50 мм.

Так как крепеж контрбрусьев осуществляется непосредственно на слой гидроизоляции, все подкровельное пространство таким образом «получает» качественную вентиляцию, поскольку обрешетка при этом поднимается на расстояние, равное высоте бруса.

Существует стандарт высоты контробрешеточной конструкции – от двух до пяти сантиметров. Монтаж контробрешетки начинают после того, как гидроизоляционный слой будет уложен поверх стропильных балок. Ранее функцию гидроизоляции чаще всего выполнял рубероид. В настоящее время большинство домовладельцев предпочитают более современные и надежные варианты. Самый популярный вариант – гидроизоляционная ПВХ-мембрана.

О важных особенностях монтажа контробрешетки:

1. Стандартные контробрешеточные бруски длиной 1,35 метра и сечением 30 на 50 миллиметров следует крепить к стропилам при помощи оцинкованных гвоздей с интервалом в 30 сантиметров.
2. Не лишним шагом будет устройство чернового варианта обрешетки. В процессе оборудования гидроизоляционного слоя, возможно, придется «перемещаться» по контробрешеточной конструкции.
3. В варианте с кровлей, угол уклона скатов которой примерно равен 30 градусам (плюс-минус несколько градусов), рекомендуем применять контрбруски с сечением не меньше, чем 25 на 50 миллиметров.

Оборудование контробрешетки в непосредственной близости от кровельного конька или ендовы имеет свою специфику:

1. В процессе оснащения контробрешеткой конька необходимо следить за тем, чтобы у всех верхних граней брусков была общая точка пересечения. Добиться такой конфигурации можно путем монтажа контрбрусьев на противоположных скатах крыши, под необходимыми углами. На практике давно проверено, что грамотная установка контробрешетки помогает в дальнейшем осуществлять монтаж кровельного покрытия в комфортных условиях (например, рассчитывать интервал между досками).
2. На участке расположения ендовы контробрешетка монтируется с интервалом в 10 сантиметров.

   Такой интервал позволяет без проблем производить отвод влаги и пыли, кроме того, таким образом осуществляется вентилирование финишного покрытия кровли.

3. Контрбруски крепятся к слою гидроизоляции при помощи оцинкованных гвоздей (из расчета 10 гвоздей на 1 квадратный метр). Конечно, при таком подходе гидроизоляционный слой будет пробит в десяти точках (точки входа гвоздей), но это не станет серьезной проблемой. После монтажа финишного покрытия кровли об этих отверстиях можно забыть на много лет. Влага будет уходить благодаря качественно устроенной системе подкровельного вентилирования.

Не забывайте о том, что нарушения вышеприведенных правил могут привести к серьезным повреждениям коньковой и ендовых конструкций.

: Обрешетка и контробрешетка крыши пристройки

С этим материалом читают так же:

Как сделать и смонтировать кровельные свесы самостоятельно

Укладка мягкой кровли в загородном доме своими руками

Как сделать обрешетку под мягкую кровлю своими руками

Источник: http://sami-stroim.ru/stroitelstvo/chastnye-doma-i-kottedzhi/krovlya/300-sdelat-kontrobreshetku-kryshi

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

• Стоек вертикальных;
• Подкосов наклонных;
• Ног наклонных стропильных.

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

— крыша из профнастила своими руками

Источник: https://StroyVopros.net/kryisha/obreshetka-pod-profnastil-instruktsiya-po-ustanovke.html
