Как крепить ондулин на крышу своими руками

На сегодня ондулин — один из немногих кровельных материалов, который имеет примерно равное число приверженцев и противников его использования. Легкий, почти невесомый лист ондулина может поднять даже ребенок, а вот выполнить должным образом укладку кровли на крышу под силу только людям внимательным и аккуратным в работе. Основная часть проблем связана именно с неправильным выполнением крепления ондулина к обрешетке, из-за чего лист под порывами ветра или при низкой температуре начинает деформироваться и проседать.

Как правильно ондулин фиксируется на обрешетке

Целлюлозно-битумное полотно ондулина одновременно и гибкое, податливое, и капризно упрямое при нагрузке. В некоторых случаях прекрасно уложенное полотно ондулина начинает выгибать пузырем при изменении температуры воздуха. Чтобы избегать проблем с уложеным кровельным ондулином, производитель материала дал четкие рекомендации о том, как крепить ондулин:

• Во-первых, лист кровельного материала должен опираться на три, а лучше четыре ряда горизонтальной обрешетки. При этом края полотна, даже с учетом перекрытия волн и торцов, не должны висеть в воздухе, они должны опираться на брус или доску. Идеальным случаем будет крепление полотна на сплошную обрешетку из фанеры или вагонки;

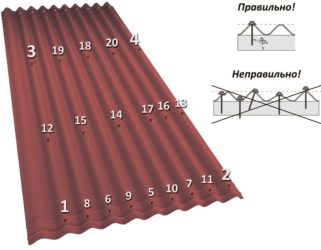

• Во-вторых, полноразмерное полотно ондулина крепится в 20-ти точках, главное – забить гвоздями или завернуть саморезами точно в той последовательности, в какой требует схема. Для половинок листа количество крепежа уменьшено вдвое, но все равно, полотно необходимо крепить в три линии;
• В-третьих, используйте специальный гвоздь или саморез с увеличенной площадью шляпки или головки. Чаще всего это полиэтиленовая или полихлорвиниловая шайба или колпачок, который необходимо одеть на гвоздь, перед тем как крепить материал.

Важно! Ондулин сам по себе достаточно мягкий материал, поэтому, забивая гвоздь или заворачивая саморез, необходимо следить, чтобы крепить все полотно примерно с равным усилием, без деформации гребешка волны.

Поэтому лучше, если ондулин на крыше крепит один человек, с «набитой рукой» и приспособившийся к тому, с каким усилием гвоздь или саморез входит в материал обрешетки.

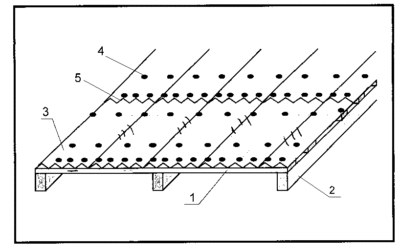

Простейшая схема, как правильно крепить ондулин

Если присмотреться к последовательности забивания гвоздей в полотно, становится понятным, почему рекомендуют крепить ондулин именно таким образом. Если следовать указаниям схемы, при забивании гвоздей или заворачивании саморезов лист ондулина равномерно растягивается и распрямляется на обрешетке, ложится максимально ровно и прочно. Сколько реально будет забито гвоздей в лист ондулина – не менее 25-30.

Двадцать гвоздей будет забито только для крепления одного листа. Еще десять будут забиты, когда будете крепить следующий верхний лист, перекрывающий краем нижнее полотно на положенные 20 см.

Для упрощения задачи зачастую мастера натягивают поверх ряда с листами ондулина два или три шнура, которые помогают понять, где именно проходят доски обрешетки. Перед тем как крепить полотно ондулина, необходимо слегка прижать его рукой к обрешетке, но не деформировать. Таким образом, будут убраны зазоры, и лист плотно ляжет на предназначенное место.

Мастера, имеющие немалый опыт работы с ондулином, рекомендуют использовать обрешетку из доски. На этапе, когда кровля только планируется, дефекты устройства каркаса крыши практически незаметны. Через некоторое время, после того как обустраивается кровля и закреплен последний лист ондулина, выявляются погрешности крыши. Обрешетка из доски обладает максимальной жесткость и прочностью, что позволяет сохранить геометрию ската из ондулина даже при просадке несущих балок.

Как крепить и не испортить ондулин

На ощупь ондулин напоминает толстую прессованную бумагу, по сути, он таковой и является, просто несколько десятков бумажных слоев пропитаны и проклеены битумным составом. Его можно легко разрезать или пробить острым сапожным ножом. Поэтому при креплении важно соблюдать меру в прилагаемом усилии. Будете крепить сильными ударами – растянете и деформируете лист, появятся перекосы и щели. Бить приходится в верхнюю точку волны, не имеющей опоры с обратной стороны полотна, поэтому, не рассчитав удара, можно легко пробить лист насквозь.

Ондулин, крепление: гвозди или саморезы

Есть смысл воспользоваться гвоздями для фиксации листа ондулина по нескольким причинам:

Если вам необходимо крепить ондулин на крыше с высокой производительностью и приемлемым качеством укладки материала;

Крепить гвоздями проще, можно легко дозировать усилие, с которым забивается гвоздь в дерево обрешетки, что не всегда возможно при использовании саморезов и электрического шуруповерта;

Гвозди обходятся дешевле саморезов. Даже на самое маленькое здание с кровлей в 30-40 листов ондулина нужно не менее 1000 штук элементов крепления.

Саморезы, используемые для фиксации ондулина, имеют специальную шестигранную головку, позволяющую легко крепить кровельный материал на обрешетке из самой твердой древесины. Большую часть нагрузки принимает на себя шуруповерт, но работать электроинструментом надо крайне осторожно, чтобы при ввертывании самореза не смять и не пробить полотно ондулина.

Если для обрешетки использовались брусья из дуба, акации или больной сосны, избитой сучками, дефектами, могут возникнуть проблемы с забиванием гвоздей. В этом случае гвозди обмакивают в обычный керосин или солярное масло. Такая обработка предотвращает опасность раскалывания бруса обрешетки и защищает крепеж от ржавления. Но работать подобными методами надо осторожно, иначе пятна от солярки могут попасть на поверхность и испортить внешний вид кровли. Удалить такое загрязнение практически невозможно.

Можно ли заменить лист ондулина после того, как его закрепить

Одной из проблем, связанной с низкой прочностью полотна, является необходимость замены или временного демонтажа отдельного листа или нескольких полотен с последующей повторной укладкой на место. Чаще всего трудность снятия полотна с кровли связана с тем, что необходимо вытащить большое количество крепежа, не повредив само полотно гвоздодером.

Если крепить ондулин саморезами, то снять их впоследствии не представляет большого труда, поэтому при аккуратном обращении можно достаточно просто и быстро раскрутить крепеж снимаемого полотна с помощью шуруповерта, после возвращения листа на место повторно крепить все саморезы на свои места.

С гвоздями дело обстоит гораздо сложнее. Все зависит от того, как изготовлена обрешетка. Обычный гвоздь для крепления можно вытащить, но не гвоздодером, а специальным приспособлением.

Если обрешетка выполнена всплошную или набита из доски с малым шагом, то можно попробовать вытащить гвозди и снять лист с помощью гвоздодера. Для этого на впадины полотна ондулина укладывают несколько круглых реек, сверху устанавливают толстую доску, и можно аккуратно поддеть и вытащить гвоздь.

Если крепить лист фирменными гвоздями с накатанными рифлениями, то снять лист без разрушения и деформации кровли практически невозможно.

Заключение

Если правильно крепить листы на качественно сбитой обрешетке, то стойкость и надежность кровли вас приятно удивят. Средний срок службы такой кровли составит не менее 20 лет при наличии гарантии всего на 10-15 лет эксплуатации. Поэтому есть смысл стараться крепить материал по науке.

Источник: http://obrawa.ru/kak-krepit-ondulin-na-kryshu/

Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

Этап I. Проектирование кровли

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Этап II. Изучение особенностей работы с ондулином

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

• Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
• Благодаря выдавленными полосками замка исключено попадание воды под лист.
• Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м2 площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Этап III. Выбор крепежных элементов для монтажа

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Этап IV. Подготовка листов к монтажу

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

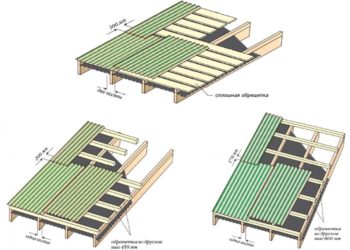

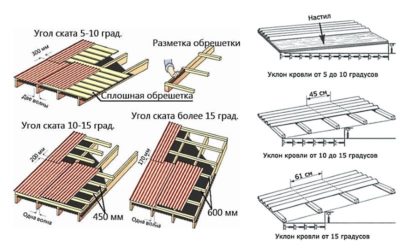

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

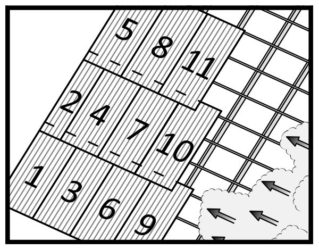

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа. Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

• Нет затрат на демонтаж старой кровли и горы мусора.
• Экономия времени, ведь перекрывать крышу заново не придется.
• Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
• Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

• Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
• Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
• Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
• Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
• Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Источник: https://KrovGid.com/krovlya/montazh-cherepicy-ondulin.html

Не знаете, как крепить ондулин к обрешетке и избежать протечек? Как рассчитать количество гвоздей на лист и многое другое в этой статье

Обустройство крыши – одни из самых важных моментов в процессе проведения строительных работ. Планируя выбор подходящего кровельного материала, особое внимание следует обратить на довольно современный, прочный и надежный вариант, получивший название ондулин.

Планируя обустройство крыши в нежилом помещении, можно не беспокоиться об утеплении кровельного пирога, потому что ондулин прекрасно защитит подобное пространство под ним от ветра и различных природных осадков.

Если же рассматриваемый кровельный материал будет находиться в жилом доме, то мансардную крышу нужно сделать действительно качественно, ведь это убережет помещение от лишних потерь тепла и сэкономит деньги его владельцев.

Рассмотрим один пример создания кровельного пирога:

1. Плотно закрепите слой пароизоляционной пленки к деревянным лагам.
2. Разместите понравившийся утеплитель, толщина которого должна соответствовать региону, в котором вы живете (здесь следует учесть, насколько холодными и ветреными бывают зимы).
3. Закрепите на утеплитель гидроизоляционную мембрану.
4. Покройте получившийся кровельный пирог ондулином.

Как правильно выполнить крепление ондулина, рассмотрим в этой статье немного ниже.

Краткая информация об обрешетке

Выполняя все строительные работы самостоятельно, без помощи профессионала, большое внимание следует уделить обрешетке. Вот некоторые главные рекомендации, без которых нельзя обойтись при создании крыши:

• В том случае, когда угол наклона крыши будет колебаться в пределах 5-10 градусов, обрешетка делается сплошной. Для этого подойдут доски или фанера. Величина продольного нахлеста должна составлять минимум 30 см, в то время как боковой будет равен ширине хотя бы двух волн шиферного листа.
• Если угол наклона крыши составляет 10-15 градусов, обрешетка выполняется из прочных досок, которые крепятся к лагам через каждые 45 см друг от друга. Продольный нахлест может составлять максимум 20 см, а ширина бокового равняться величине одной волны.
• Когда наклон крыши превышает 15 градусов, ондулин размещается на обрешетке, выполненной из досок, расстояние между которыми не должно быть меньше 60 см. Продольный нахлест в этом случае будет доходить только до 17 см, а боковой составлять ширину одной волны.
• Чтобы крыша в последствие получилась качественной, следует сразу задуматься над правильным расположением брусков или досок в обрешетке. Устанавливают их четко параллельно краю крыши, проводя при этом постоянные замеры между всеми составляющими обрешетки.
• Загодя немного вперед, ответим на интересующий многих вопрос — можно ли крепить ондулин кровельными саморезами? Нет, нельзя, т.к. саморезы не обеспечивают полной гидроизоляции отверстия.

Что такое ондулин, достоинства и недостатки

Ондулин – довольно современный кровельный материал, успевший завоевать большое количество поклонников.

Объясняется это перечнем преимуществ данного материала:

• Является экологически чистым материалом, поскольку производится из минеральных наполнителей и целлюлозного волокна, которые на завершающих этапах пропитываются битумом и специальной смолой.
• За счет свободного окрашивания, может быть различных цветов.
• Благодаря тому, что выпускается ондулин двух видов: как шифер и черепица, это позволяет применять его для создания крыш различных конфигураций и сложностей, что существенно уменьшает материальные и физические затраты.
• Обладает легким весом, что позволяет легко поднимать его на высокие здания.
• Противостоит воздействию сильных атмосферных осадков и механическим повреждениям благодаря хорошим показателям прочности.
• Большой срок годности (может достигать 50 лет).
• Сравнительно невысокая стоимость.
• Не деформируется и не меняет своих технических характеристик под воздействием температурных колебаний, а также большого количества влаги.
• В процессе выцветания или стирания заводской краски, может быть окрашен снаружи в любой другой понравившийся цвет.
• Способен противостоять воздействию на него химических веществ.
• Легко поддается распилке и укладке, что существенно облегчает процесс его монтажа.
• Является довольно пластичным материалом, что позволяет сгибать его в любую сторону.

Не следует забывать также о том, что крыша, покрытая данным материалом, может иметь ряд недостатков только в том случае, если будет выполнен неправильный монтаж всех ее составляющих.

Как крепить ондулин – саморезами или гвоздями

Как крепить ондулин на крышу? Для крепления ондулина используют гвозди. Размещать их следует в такой последовательности: на краях листа, в нахлестах, а также в гребень волны. Гвозди при этом должны входить в материал строго вертикально.

Чтобы избежать неправильного направления листов, применяют обычную веревку, которую предварительно натягивают параллельно стенам здания.

Часто возникает вопрос, сколько гвоздей на лист ондулина нужно готовить? Ответ — количество гвоздей из расчета на один лист материала должно составлять 20 штук.

Что касается установки конька, то размещают его по внешней части волн и прибивают гвоздями к брускам обрешетки. Не следует забывать также о создании фартука из ондулина, расположить который необходимо между стеной и кровлей (под него дополнительно укладывают слой гидроизоляции). Закрепляется он тоже гвоздями.

Если вы планируете разместить в крыше небольшое окно, которое увеличит доступ дневного света на чердак, также используйте гвозди, следя при этом за тем, чтобы нигде не образовывались промежутки, через которые может в последствие попасть вода.

Как крепить ондулин саморезами? Саморезы не рекомендуется использовать при монтаже ондулиновой кровли и вот почему:

крепеж ондулина к обрешетке

Расчет кровли на крышу

Зная о стандартном размере одного листа ондулина, совершенно не сложно выполнить точные расчеты относительно того, сколько потребуется листов на ту или иную крышу. Так, размер одного листа составляет 950х2000 мм.

Прежде всего, необходимо измерить длину и ширину крыши, а также посчитать ее площадь. После этого, используя нехитрые математические формулы, рассчитать, сколько листов потребуется для создания определенной кровли, не забыв при этом участь размер нахлеста листов. А теперь перейдем непосредственно к делу — крепление ондулина на крыше своими руками. Чтобы быстро и просто рассчитать количество ондулина, воспользуйтесь нашим онлайн калькулятором.

Установка ондулина своими руками

Выполняя размещение ондулина своими руками, необходимо обязательно придерживаться основных правил и рекомендаций, которые помогут выполнить всю работу без ошибок и действительно качественно. Как правильно крепить ондулин:

1. Сделать обрешетку из брусков, прибивая их гвоздями к стропилам. Не забудьте при этом учесть наклон крыши и следовательно шаг обрешетки под ондулин.
2. Если сразу возникает потребность в том, чтобы разрезать лист материала, используйте электрическую или обычную пилу.
3. Размещают листы данного кровельного материала таким образом, чтобы они ложились в противоположном направлении от ветра (здесь следует учесть, в каком направлении в той или иной местности чаще всего дует ветер).
4. Начинать работы по креплению листов нужно снизу вверх.
5. Для монтажа рекомендуется использовать гвозди. На один лист их должно быть не меньше 20 штук.

• Как правильно прибивать ондулин? Схема довольно проста. Прибивают гвозди аккуратно на каждой волне с двух сторон, в конце листа и в нахлестах. Чтобы увеличить прочность, в середину каждой волны (или хотя бы через одну волну) забивают гвоздь, обязательно попав при этом в брусок.
• К карнизной доске закрепляют водосток.
• Под край ондулина устанавливают вентиляционную гребенку, которая будет препятствовать проникновению в кровлю насекомых.
• Прибить конек к каждому листу ондулина и дополнительному бруску обрешетки.
• Закройте ребра крыши специальными элементами из ондулина, которые, за счет своей гибкости, смогут приобрести любую форму.
• Проклейте места стыков кровли и стен специальными изолирующими лентами.
• Прибейте фартук в области соединения крыши и вертикальной стены, дополнительно уложив под него гидроизоляцию.
• При желании на крыше можно установить вентилятор или окно.

Сколько гвоздей надо на лист ондулина? 20 штук

Чем крепить ондулин гвоздями или саморезами?

Крепить их также следует гвоздями, не забывая при этом о том, что верхние листы кровельного материала должны идти внахлест с выбранными дополнительными элементами.

У вас остались вопросы? Тогда рекомендуем посмотреть очень интересное и познавательное видео по самостоятельному креплению ондулина:

Чем крепить ондулин на крыше

Несмотря на повсеместное распространение металлочерепицы и профнастила, ондулин пользуется большой популярностью. Мастера по-разному относятся к этому материалу. Проблемы во время укладки этого кровельного настила возникают в процессе его фиксации к обрешетке. Какие есть нюансы крепления ондулина? Об этом, а также об особенностях самого материала, речь пойдет в статье.

Что за материал

Большим преимуществом ондулина, которое склоняет пользователей к его приобретению и использованию является его экологичность. Это стало возможным благодаря использованию уникальных компонентов. Например, в состав настила входят целлюлозные волокна и модифицированный битум. Для получения волокон целлюлозы не производится вырубка лесов. Применяются материалы, которые являются отходом деревообрабатывающей промышленности. Кроме того, в ход идет макулатура и строительные отходы. Подготовленная масса проходит очистку, чтобы удалить из нее ненужные примеси.

Далее в волокна добавляются минеральные компоненты. Их целью является увеличение пластичности и прочности. На этом этапе также домешиваются пигменты, которые отвечают за получение требуемого оттенка. Как только смесь достигает требуемой консистенции, ее раскатывают в листы. По конвейерной линии листы поступают под прессы. Прессы из ровных листов делают волнистые. Под прессом в массу подается очищенный битум. Происходит это при особой температуре и давлении.

Кроме пигментирования, производится дополнительная окраска листов ондулина. Окраска осуществляется с лицевой или с двух сторон. Следующим шагом идет обрезка листов до необходимых размеров и их упаковка для удобного хранения и доставки. Технология производства довольно сложная, но результатом является хорошее кровельное покрытие, которое способно прослужить несколько десятков лет.

Технические характеристики

О том, стоит отдавать предпочтение ондулину или нет, каждый должен судить сам исходя из его положительных и отрицательных качеств. Среди первых можно выделить:

• отсутствие асбеста;
• небольшой вес;
• возможность укладки по старому покрытию;
• хорошая эластичность материала;
• отличные гидроизоляционные свойства;
• механическая устойчивость;
• дополнительная звукоизоляция;
• доступность нескольких цветовых решений;
• умеренная цена.

По мнению некоторых специалистов, асбест является причиной некоторых раковых заболеваний. При производстве ондулина не используется это вещество, что еще раз свидетельствует в пользу экологичности кровельного материала. Один лист ондулина в несколько раз легче аналогичного шиферного листа. Ондулин способен поднять даже ребенок, не нанеся себе при этом вреда. Благодаря небольшому весу не требуется подготовка усиленной стропильной системы для ондулина. В некоторых случаях допускается укладка на старый кровельный настил.

Материал имеет хорошую эластичность, это упрощает работу с ним на проблемных участках кровли. При этом не придется переживать, что из-за небольшого удара целый лист может лопнуть и прийти в негодность, как это происходит с обычным шифером. Благодаря пропитке ондулина битумом он обладает прекрасным водоотталкивающим эффектом. Кроме того, ондулин отсекает посторонние шумы. Например, на кровельном настиле из металла отчетливо слышны капли дождя. Если крыша перекрыта ондулином, то этого просто невозможно услышать. Производитель предоставляет несколько цветовых решений, которые будет легко сочетать с имеющимся экстерьером.

О недостатках также стоит знать. Среди них основными являются:

• выцветание окраса;
• огнеопасность;
• шероховатая поверхность.

При постоянном воздействии ультрафиолетовых лучей окрас ондулина тускнеет. Со временем кровля теряет привлекательный вид, который имела сразу после монтажа. Так как основную массу ондулина составляет целлюлоза, то его можно отнести к пожароопасным веществам. Настил не возгорается от попадания на него искр, но при воздействии открытого огня горит хорошо. Некоторые специалисты относят это к положительным свойствам, опираясь на то, что если огонь быстрее вырвется через крышу, то меньше пострадает здание.

Поверхность ондулина не является идеально гладкой. Это приводит к тому, что на кровле может задерживаться большое количество осадков в виде снега. Если сравнить положительные и отрицательные моменты, то плюсы перевешивают. Как видно, ондулин отлично подходит в том случае, когда есть желание иметь новую кровлю, но при минимальных затратах.

Советы по монтажу

Производить монтаж листов ондулина в большинстве случаев приятнее, чем обычного шифера. Но несмотря на свою податливость и эластичность, ондулин иногда преподносит сюрпризы. При несоблюдении требуемых зазоров ондулин может деформироваться на уже уложенной кровле. При перепаде температур на ровной кровле может появиться значительная выпуклость, которая не добавляет хорошего вида. Чтобы такого не происходило, достаточно просто придерживаться рекомендаций производителя. Ими являются:

• наличие четырех рядов обрешетки под листом;
• крепление листа в двадцати точках;
• применение специальных гвоздей или саморезов.

Лист ондулина должен иметь достаточное количество опорных точек. Они могут находиться на четырех планках обрешетки под одним листом. В некоторых случаях допускается три ряда обрешетки под одним лист. Края листа ондулина ни в коем случае не должны висеть в воздухе. Для них должна быть опора на брусе. Чтобы избежать проблем, лучше выполнять сплошную обрешетку под листы ондулина. При укладке полноразмерного листа ондулина фиксация должна происходить в двадцати точках. При этом забивание гвоздей или саморезов происходит по четкой схеме, которую разработал сам производитель.

Для половины листа можно использовать десять точек, но они должны быть расположены в три ряда. В качестве крепежа применяются специальные гвозди с рельефной поверхностью. Допускается использование самореза, который имеет увеличенную головку. При фиксации необходимо четко рассчитывать свое усилие, чтобы крепежный элемент не просел глубже, чем это требуется.

Обратите внимание! Наряду с крепежным элементом, применяется специальная пластиковая накладка.

Ее предназначением является увеличение площади соприкосновения гвоздя или самореза и плоскости ондулина. Пластиковая проставка обладает колпачком, который защищает металл от коррозии вследствие воздействия осадков.

Схема фиксации

Выше было указано, что фиксация листа должна производиться в конкретном количестве точек и в определенной последовательности. На иллюстрации можно видеть очередность, в которой должны забиваться гвозди или вкручиваться саморезы в лист ондулина. Процесс происходит в таком порядке не просто так. Это связано с необходимостью равномерного распределения нагрузки. Во время фиксации сначала происходит растягивание и выпрямление листа, а потом его фиксация. На один лист потребуется до тридцати гвоздей или саморезов.

Почему до тридцати, если говорилось о двадцати. Дело в том, что двадцать идет для конкретного одного листа ондулина, еще десять полагаются для листа, который будет расположен внахлест первому. Верхний лист должен заходить на нижний минимум на 20 см.

Некоторые мастера нашли возможность упростить задачу фиксации листов без холостых выстрелов. Для этого над каждым рядом обрешетки натягивается нитка, которая сигнализирует о месте ее расположения. Чтобы лист максимально плотно лег на обрешетку, его необходимо немного придавить рукой. При этом важно избегать, чтобы он деформировался под воздействием усилия. Наилучшим материалом для обрешетки остаются доски. Даже при просадке основных балок, они позволяют сохранить общую геометрию кровли. При этом листы ондулина не повреждаются, т. к. обладают достаточной эластичностью.

Как избежать ошибок

Понимание способа производства ондулина должно подсказать, что материал является довольно мягким, поэтому с тем, чтобы разделить или обрезать лист до требуемого размера не возникает особых сложностей. Это является и недостатком, т. к. при превышении усилия при фиксации можно повредить лист настолько, что использовать его будет невозможно. Удары не должны быть сильными и интенсивными. Вследствие них могут возникнуть перекосы и провалы, через которые будет попадать дождевая или талая вода. Гвоздь загоняется только в верхнюю часть волны. При этом ее легко прогнуть или просто пробить, если нижняя волна не будет плотно прилегать к обрешетке.

В большинстве случаев лучшим решением для листов ондулина будут гвозди. Они дают возможность обеспечить высокое качество финишного настила. Используя гвоздь для фиксации листа ондулина, легче контролировать прилагаемое усилие. Если вкручивать саморез шуруповертом, но не всегда просто рассчитать требуемую степень погружения. Общая стоимость гвоздей, которые уходят на один проект ниже, чем у аналогичного количества саморезов.

Обратите внимание! Выбирать гвозди для ондулина стоит с длиной в 70 мм.

Диаметр каждого элемента должен составлять 3,5 мм. В качестве альтернативы подойдут самые обычные гвозди, но для них обязательным будет использование пластиковых колпачков.

Если все же было решено использовать саморезы, то для ондулина подходят такие же элементы, что используются для профнастила. Они представляют собой элементы с шестигранной головкой. При этом каждый саморез имеет резиновый уплотнитель, который улучшает прижим, а также герметизирует отверстие. Внимательным стоит быть при выборе материала для обрешетки.

Если будет использован дуб, сосна или акация, в которых будет много сучков, тогда возникнут проблемы с тем, как в материал будут входить гвозди. Чтобы облегчить себе задачу можно обмакнуть гвозди в соляровое масло. Это необходимо, чтобы предотвратить появление трещин в брусе и исключить появления коррозии в крепежном материале.

Процесс правильного монтажа листов ондулина показан в видео, которое находится ниже.

Совет! Важно следить, чтобы используемое масло не попало на ондулин, т. к. отмыть пятно невозможно.

Резюме

Как видно для крепления листов ондулина лучше использовать те элементы, которые рекомендует сам производитель. Не стоит нарушать порядок забивания гвоздей или вкручивания саморезов в листы ондулина. Это может привести к его деформации и нарушению геометрии кровли. При монтаже ондулина не стоит жалеть средства на качественную обрешетку. Она будет залогом того, что листы ондулина не будут прогибаться или, наоборот, выпячиваться. При монтаже необходимо обеспечить требуемый перехлест между соседними листами, чтобы в щели не попадала влага от осадков.

— Крыша — Мягкая кровля

• Металлочерепица (7)
• Профнастил (2)

Источник: https://2proraba.com/krysha/myagkaya-krovlya/22420.html

Монтаж кровли Ондулин и аксессуаров

1 — битумные листы Ондулин2 — гвозди кровельные Ондулин3 — обрешетка4 — бруски толщиной от 30 мм5 — супердиффузионная мембрана ОНДУТИС SA130 или SA115 (укладывается непосредственно на утеплитель)6 — утеплитель7 — стропильная доска8 — пароизоляция ОНДУТИС R100, R70 или R-термо9 — черновая подшивка

10 — чистовая подшивка

До монтажа листы ОНДУЛИН должны храниться в оригинальной упаковке в горизонтальном положении.

Вскрытые паллеты во время хранения рекомендуется накрывать для защиты от попадания дождя, пыли и мусора.

Хранить материал следует в хорошо проветриваемом, сухом помещении либо под навесом, для защиты от солнца.

При хранении в отапливаемом помещении, запрещается устанавливать нагревательные приборы ближе 1 метра во избежание деформации листов.

Общие рекомендации при работе с кровлей Ондулин

Перед монтажом рекомендуется проверить скаты крыши на прямоугольность. Если на скате имеются отклонения, то необходимо провести вертикальную линию, чтобы впоследствии ориентироваться на неё при укладке.

Монтировать листы следует только при плюсовой температуре. При отрицательных (до -5°) – с большой осторожностью. Ниже – нельзя. Также не рекомендуется монтаж кровли Ондулин при очень высоких положительных температурах (от +30°).

Необходимые инструменты: молоток и ножовка по дереву, смазанная маслом чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

Размечать листы ОНДУЛИН лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешётка из доски или фанеры. Концевой нахлёст: 30 см, боковой нахлёст: 2 волны*.

При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешётка с интервалом 45 см по осям. Концевой нахлёст: 20 см, боковой нахлёст: 1 волна*.

При угле наклона крыши от 15° (уклон от 1/4 и более) делается обрешётка с интервалом 61 см по осям. Концевой нахлёст: 17 см, боковой нахлёст: 1 волна*.

*Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешётки и увеличить нахлёсты.

В качестве обрешётки можно использовать доски или брус. Рекомендуемое сечение бруса 40х60 или 50х50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешётки. Необходимо строго выдерживать расстояние между обрешёткой, для этих целей можно использовать деревянный «интервал».

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлёст в 3, а не в 4 листа. Иначе может произойти деформация углов.

Для крепления одного листа необходимо 20 гвоздей. В ту волну, где потом будет нахлёст следующего листа гвозди забивать не надо. Сначала закрепляется лист по 4 углам. Низ листа крепится по каждой волне. Остальные два ряда гвоздей прибиваются через одну волну к обрешётке, при этом обязательно крепятся края листа.

Свес листа на карнизе должен отступать от края обрешётки на 5-7 см.

Если на доме устанавливается водосточная система или надо закрывать щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для сгиба на различном расстоянии от края, что позволяет регулировать её свес. ОНДУЛИН должен крепиться на расстоянии не более 5 см от края листа.

Для оформления щипца (фронтона) используйте специальный щипцовый или коньковый элемент ОНДУЛИН. Монтаж начинается с нижней части щипца. Нахлёст составляет 15 см.

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлёстом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Боковой стык кровли со стеной или трубой оформляется при помощи планки бокового примыкания. Планки устанавливаются снизу вверх с нахлёстом 10-15 см. Верх планки примыкания прижимаются к стене металлической полосой и промазывается герметиком.

Торцевой и боковой стык кровли с вертикальной стеной можно оформить при помощи ендовы ОНДУЛИН. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза. Стык ендовного элемента со стеной и угловые соединения ендов необходимо надежно гидроизолировать самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа ОНДУЛИНА. По боковым сторонам используется планки бокового примыкания. Верх фартука и планки примыкания прижимаются к стене металлической полосой и промазывается герметиком. Примыкание к трубе сзади оформляется при помощи самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешётка. Нахлёст элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Внешний излом кровли можно оформить при помощи конькового элемента ОНДУЛИН. Нахлест коньковых элементов составляет 10-15 см. Для закрытия просветов и обеспе чения вентиляции можно использовать заполнитель карниза.

Внутренний излом кровли можно оформить при помощи ендовы ОНДУЛИН. Нахлёст ендовных элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и листом ОНДУЛИН а также в местах примыкания кровли к стене, ендовах и ребрах. Применение заполнителя карниза зависит от вентиляции каждой кровли.

Вентиляционная труба ОНДУЛИН оформляет выпуск вентиляционного канала/вытяжки через кровлю. Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве. Прибивайте трубу по каждой волне. Верхний лист должен иметь нахлест поверх основания.

Карнизную планку можно использовать в качестве подоконного отлива. Карнизная планка имеет специальные места для сгиба, что позволяет применять её на различных размерах оконных коробок.

Источник: https://krovlyaneft.ru/clauses/instruktsii-po-ekspluatatsii-i-montazhu/montazh-ondulin/
