Крепление профлиста к деревянной обрешетке

В этой статье:

Монтаж профилированных листов при помощи саморезов

Профилированный лист, или как его называют иначе, профлист, гофролист, профнастил — металлический лист, получаемый в результате холодного проката оцинкованной листовой стали. Это уникальный облицовочный стеновой и кровельный материал, который используется при возведении крыш, стен и наружных ограждений. Повышенная жесткость материала достигается за счет стальной основы и профилирования, то есть придания трапециевидной, волнообразной, и т. п. форм.

Система крепления профнастила.

Различают профлист по высоте «ребер», толщине листа, «межреберному» расстоянию. Так же учитываются полезная площадь и габаритный размер. Например, название марки С-10, означает, что высота ребра 10 мм.

Используют профлист для покрытия кровли, облицовки стен, ограждения конструкций, как несъемную опалубку фундамента.

Монтаж профлиста прост и осуществляется с минимальным набором инструментов. Для разрезания листов профнастила можно использовать:

ножовку по металлу;
лобзик (электрический или ручной);
ножницы (электрические или ручные);
болгарку со специальным диском, предназначенным для кройки профнастила.

Вам может быть интересно: Сайт о кирпичах.

Правила укладки профилированных листов для кровли

Схема крепление профлиста.

Прежде всего, при возможности, следует подобрать профлист по длине больше или равный кровельному скату. Это поможет избежать стыков поперек кровли, и, как следствие, облегчить процесс монтажа и защитить ее от влаги.

Для листов профнастила с длиной меньшей, чем у ската кровли, существует горизонтальный способ укладки (от нижнего ряда продвигаются вверх).

Угол для крепления профлиста выбирают произвольно. Главное условие для правильного крепежа — верхний лист профнастила должен накрывать нижний с нахлестом около 200 мм. Максимальное прилегание листов достигается путем смещения точек крепления волн примерно на 5 мм по направлению к нахлесту (это касается верхних листов). На нижних листах отступ делается по направлению от нахлеста.

Стыки заполняют битумным герметиком для гидроизоляции.

Крепление профлиста должно быть устроено так, чтобы между теплоизоляцией и верхним листом кровли из профлиста находился воздушный зазор в 20-40 мм, обеспечивающий вентиляцию.

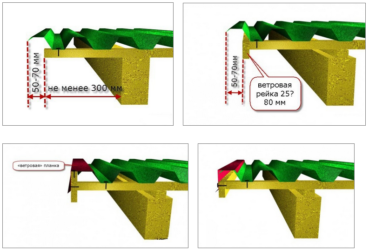

По обрешетке и в районе конька кровли, по периметру (отступив 1,5 метра от края) листы профилированного настила соединяются двойным креплением.

Крепление профнастила осуществляется параллельно карнизу со свесом не более 40 мм.

Соединение нескольких профилированных листов достигается при помощи одного самореза.

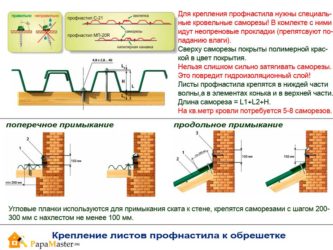

Правила закрепления профилированных листов

Схема самореза.

Для крепежа профлистов к деревянной обрешетке на 1 м²используют 6-8 саморезов.

Крепление профнастила должно осуществляться в точках прилегания к обрешетке трапеции. Это предотвращает появление рычага в случае приложения усилия к используемому саморезу в месте, где его крепят.

Крепится профлист к нижней и верхней обрешетинам в каждой волне, учитывая возможные максимальные ветровые нагрузки. В местах прилегания к промежуточным обрешетинам саморезы крепят через трапецию.

На продольных стыках расстояние между точками крепежа должно быть не более 500 мм.

На каждом брусе обрешетки профлист крепят к ветровой планке.

Отверстия для крепежа высверливают заранее с диаметром, превышающим диаметр шурупа в среднем на 0,4 мм.

Монтируя коньковый элемент, для надежности его закрепления применяют уплотнитель.

На участках примыкания листов к стенам, трубам, другим вертикальным поверхностям, устанавливают стыковочные планки.

Схема крепления профлиста на стену.

Если крепите профлисты из стали, имеющие толщину меньше, чем 0,7 мм, следует работать в специальной обуви и сооружать деревянные защитные подмостки, что защитит материал от повреждения.

Для предотвращения коррозии следует удалить после окончания монтажа мусор, подкрасить места повреждений и кромки разрезанных листов.

Так как деревянное крепление саморезами ослабевает в течение времени, примерно через три месяца после завершения работ нужно провести повторный крепеж.

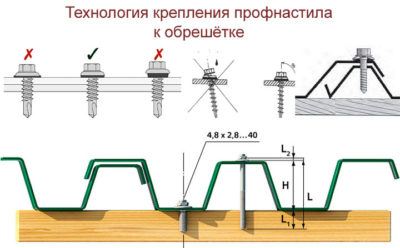

Как правильное вкрутить саморез?

Крепление профнастила саморезами осуществляют при помощи дрели или шуруповерта при низких оборотах вращения.

При вкручивании саморез должен находиться строго перпендикулярно к обрешетке. Любое неверное положение шурупа при вкручивании приводит к перекашиванию уплотнителя и возникновению сквозного отверстия в кровле.

Главное правило — вкручивать саморезы в волны, которые прилегают к обрешетке или прогону вплотную.

На рабочем конце самореза имеется специальное сверло для металла, благодаря которому профлист крепят на металлическую обрешетку. Нужно лишь накернить место сверления.

Под шляпкой шурупа-самореза имеется резиновая прокладка, препятствующая проникновению воды под профлисты в местах крепления.

Способ крепления профнастила при строительстве забора

Прежде всего, рассчитывают — сколько профлистов нужно для того, чтобы построить забор. Для этого делят периметр забора на ширину 1 листа материала. Методы укладки листов просты: вплотную и с нахлестом.

Если планируется крепление профнастила сделать встык, учитывают монтажную ширину листа, то есть размер нахлеста. Разница в расходе листа при этом в среднем 10%.

Главное при строительстве ограждения с применением профилированных листов — правильная расстановка опор.

Опорные столбы устанавливаются в специально пробуренные отверстия по периметру планируемого забора (глубина не менее 1,5 м). Обрешетку делают из поперечных лагов, которые нарезают, чаще всего, из квадратной профильной трубы. Крепят лаги к столбам с помощью электросварки или хомутов в три, не менее, ряда.

Крепление профнастила на забор начинают с торца. Нахлест может быть незначительным — в одну «волну». Места нахлестов следует обработать водостойким герметиком, чтобы обеспечить дополнительную гидроизоляцию стыков.

Для обрезания «лишних» сантиметров профлиста используют лобзик, края обрабатывают антикоррозийным составом — это продлит срок службы ограждению.

Деревянные поперечные лаги под профлисты часто используют для временных заборов потому, что они позволяют производить легкий монтаж ограждений и способствуют снижению стоимости конструкции.

Схема крепежа профилированных листов на крыше

Прежде всего, следует разложить листы материала в расположении и порядке, который требуется. Необходимо учитывать, что величину перекрывания листов определяют в зависимости от того, под каким углом наклонена кровля. Чем уклон больше, тем будет меньше величина нахлеста.

Самый большой нахлест (около 20 см) делают, когда уклон крыши не превышает 15°. Если наклон более 30°, величину нахлеста уменьшают до 10 или 15 см.

Если уклонах кровли критично малы — 10° или еще меньше, нужно дополнительно обработать герметиком все перекрытия листов.

Размер обрешетки также зависит от высоты гофры профлиста, угла уклона поверхности крыши. Большой шаг обрешетки используют при большой высоте гофры и значительном скосе крыши.

От этих же показателей зависит размер нахлеста. Если высота волны небольшая и угол наклона крыши маленький, перекрытие должно иметь две или более волны.

После завершения разметки листов и укладки обрешетки крепят листы профнастила при помощи специальных кровельных саморезов.

Специальное покрытие шляпки и резиновая изоляция под ней защищают точки крепления от воздействия влаги, коррозии, солнечных лучей, и, следовательно, способствуют увеличению срока службы кровельной конструкции.

Способы крепления профнастила на стенах

Материал используют в отделке стен жилых строений производственных, коммерческих и складских объектов самостоятельно или в структуре сэндвич-панелей. В качестве самостоятельного материала профлисты применяют для внутренней и внешней отделки. Иногда, при небольшой площади, стеновой профлист применяют и для устройства кровли.

https://www.youtube.com/watch?v=oslBTPM1G-E

От других материалов стеновой профлист отличается небольшой (8-35 мм) высотой профиля. Отсутствие больших ребер жесткости объясняется тем, что ему не нужно испытывать больших нагрузок.

Перед тем как на поверхность стены будет прикрепляться стеновой профнастил, следует защитить от сырости и конденсата несущее основание.

В качестве прогонов могут быть использованы Z- или С- профили или металлические планки, используемые под обрешетки. Если используются деревянные прожилины, нужно обработать их составами, которые предотвращают гниение древесины.

При креплении профнастила саморезами следует делать так, чтобы исключался непосредственный контакт между листами и бетонными или другими основаниями. Узлы крепления профлистов на брусьях обрешетки нужно располагать на расстоянии, которое определяется условиями эксплуатации и типом профиля.

Крепление саморезами начинают с правой стороны стены. Первый лист нужно расположить строго вертикально. Периодически следует проверять правильность установки при помощи уровня. Для предохранения цоколя здания от воды по нижнему краю материала располагают отлив.

Источник: https://otente.ru/profnastil/kreplenie-proflista-samorezami.html

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

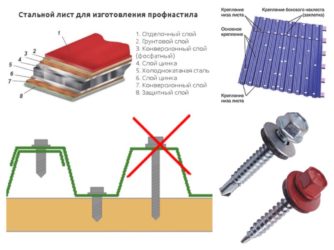

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

толщина металла не менее 0,7 мм;
высота гофры не менее 35 мм;
имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Кровельный пирог

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

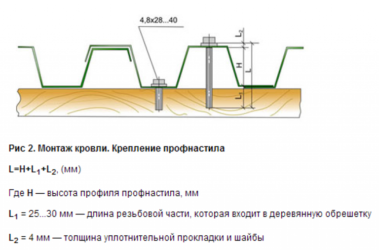

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

2017-01-12

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kreplenie-prof.html

Правила крепления профнастила саморезами на крыше: выбор крепежей

Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².

Вариант устройства кровли из профилированного стального листа

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки.

Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

Конструкция специального крепежа для профнастила с уплотнительной шайбой

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

при установке во впадину листа – длиной 20 мм;
при установке в месте нахлёста соседних листов – 50 мм;
для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист

Как правильно устанавливать листы профнастила на крыше

Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.

Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.

Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.

Схема крепления листа профнастила на крыше

Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м2 приходится 4 штуки. Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.

Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.

Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:

конструкции крыши;
толщины листов финишного покрытия;
применяемого профиля.

Как не надо крепить профнастил на крыше, показано в видеоролике:

Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.

Как правильно крепить профлист саморезами

Монтаж гидроизоляции и обрешётки для профнастила

Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.

Наглядно про монтаж профиля из профнастила – в следующем видео:

Установка производится в следующем порядке:

Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.
Доски набиваются, начиная от нижнего края стропильной системы горизонтально.
Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.
Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.

Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.

Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок. Применение утепления кровли снижает расходы на отопление до 20-30 %.

Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины протечек кровли

Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.

Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.

Монтаж кровельного покрытия

Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската. Работы производятся в следующем порядке:

В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.
Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.
Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.

Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.
Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.
Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.
Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.

Резка профлиста

При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.

Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.

Резка профлиста ножницами по металлу

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/pravila-krepleniya-profnastila-samorezami-na-kryshe/

Как крепить профнастил на крыше?

Профнастил — один из наиболее часто используемых кровельных материалов. Крыши из него сравнительно недороги, не нуждаются в обслуживании, а срок их эксплуатации может достигать 40-45 лет. Но для того, чтобы кровля служила долгие годы, нужно знать, как правильно крепить профнастил на крыше, и в точности соблюдать технологию монтажа.

Пожалуй, самое важное условие долговечности и надежности крыши из профнастила — это именно его правильное крепление. При этом во время работы по установке кровельного профнастила следует особое внимание уделить следующим моментам.

Крепление профнастила к прогонам и обрешетке

Обрешеткой называют специальный каркас, непосредственно к которому выполняется крепление профлиста на кровле. Чаще всего обрешетка делается из дерева. Это может быть брус размерами 40х40 или 50х50 мм, а также обрезная доска толщиной 32, а шириной 100 мм. Деревянные конструкции, используемые для обрешетки, рекомендуется перед установкой обработать специальными антисептическими составами. Эта обработка предотвращает гниение древесины и существенно продлевает срок службы кровли.

Обрешетку можно изготовить и из металла. Для этого обычно используют различные металлические профили с толщиной металла не более двух миллиметров. Использование металла большей толщины неоправданно увеличивает нагрузку на стропильную систему.

Кроме того, крепление профнастила к металлическим прогонам и обрешетке саморезами также накладывает определенные ограничения на толщину металла. Дело в том, что саморезы имеют на конце специальное сверло, которое позволяет ввинчивать их в металл без предварительного просверливания отверстий, только если его толщина не превышает 2 мм.

Конечно, крепление профлиста к металлическим балкам большой толщины также возможно — однако это сильно повышает трудоемкость процесса.

Деревянный брус или металлические прогоны крепятся перпендикулярно стропилам с шагом от 300 до 1000 мм. Величина шага зависит от марки профнастила и его несущей способности. Для профлиста с высотой волны меньше 20мм рекомендуется выполнять сплошную обрешетку.

Крепление профнастила на крыше саморезами — на что стоит обратить внимание

Крепление профнастила саморезами на крыше — самый ответственный этап монтажа кровли. Именно от того, насколько правильно уложены и закреплены листы профнастила зависит герметичность кровли, а также ее долговечность. Если вы не знаете, или не полностью разобрались, как крепить профлист на крыше, ни в коем случае не приступайте в работе. Не пытайтесь «разобраться по ходу дела», поскольку такой подход практически гарантированно приведет к порче материала или серьезному снижению эксплуатационных характеристик кровли.

Для крепления профнастила к обрешетке используются специальные саморезы. Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает кровлю от возможных протечек в местах крепления. Можно также использовать и шурупы с плоской головкой. В этом случае под головку обязательно устанавливаются уплотнительные резиновые прокладки.

Крепление профнастила к прогонам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого избежать, необходимо рассчитывать шаг обрешетки исходя из ширины дна волны профилированного листа.

Особое внимание нужно обращать на качество саморезов, поскольку пересыхание и растрескивание материала, из которого изготовлены уплотнительные прокладки, неизбежно приведет к протеканию кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.

Крепление профнастила к обрешетке производится в нижнюю волну. В этом случае обеспечивается наиболее плотное его прилегание и возможность протечки в месте крепления уменьшается до минимума. Укладывать подготовленные листы нужно обязательно с нахлестом в одну-две волны в ряду и 100-200 мм. между рядами. В верхней и нижней части кровли лист профнастила крепится к основанию в каждую волну, а в промежутках допускается крепление через одну или две волны. Между собой листы профнастила соединяются обычно с помощью заклепок. Для этого применяются специальные ручные пистолеты.

Саморезы должны завинчиваться строго перпендикулярно плоскости листа профнастила, поскольку любой перекос приведет к неплотному прилеганию уплотнительной шайбы и, как следствие, к возможной протечке. Это особенно важно тогда, когда производится крепление профлиста к прогонам, поскольку в этом случае длина шурупа значительно больше, а значит — и вероятность перекоса выше.

Конек крепится к обрешетке через верхнюю волну листа, что обеспечивает наиболее плотное соединение элементов конька с профнастилом. Кроме того, при небольших уклонах кровли рекомендуется в нижние волны профлиста под коньком устанавливать уплотнительные прокладки. Они препятствуют попаданию воды под конек при сильном боковом дожде.

Почему может течь крыша, даже если крепление кровельного профлиста — правильное?

Выше я рассказал, как закрепить профнастил на крыше. Однако коррозия и протечки кровли могут возникнуть не только в связи с тем, что крепление профлиста на крыше неправильное, но и из-за неграмотной резки профилированного листа. При необходимости резки профнастила лучше всего использовать ручные или электрические ножницы, а для косых вырезов — электролобзик.

Применение высокооборотного электроинструмента с отрезными кругами не рекомендуется. Разлетающиеся при резке кругом раскаленные частицы металла могут повредить полимерное покрытие профнастила, что впоследствии приведет к преждевременной коррозии металла и снижению срока эксплуатации кровли. По окончании работ, места резки необходимо обработать для предотвращения кромочной коррозии.

Кроме того, будьте предельно внимательны во время работы, поскольку крепление кровли из профнастила по технологии подразумевает ваше нахождение не только на самой крыше, но и непосредственно на металлических листах. А, значит, вы легко можете случайно повредить защитное покрытие, что приведет к ускоренной коррозии кровельного покрытия. Для того чтобы избежать этого, используйте обувь на мягкой подошве, без шипов и металлических дизайнерских элементов. Также старайтесь не класть инструменты непосредственно на профнастил — используйте для этого специальные ящики или подкладки из вспененных материалов.

Если же вы все-таки повредили покрытие во время крепления профнастила на крыше, то поврежденные участки необходимо обработать специальными составами. Сначала следует использовать специальные антикоррозийные составы, затем – краску, а лучше — герметизирующие смеси повышенной стойкости.

Также дополнительная обработка требуется в том случае, если отверстия для шурупов были просверлены. Как уже указывалось выше, подобная необходимость возникает, если производится крепление профлиста к металлическим прогонам или обрешетке, чья толщина больше 2 мм. Я очень рекомендую по возможности избегать подобного, однако иногда этого не обойтись. В таком случае нужно в обязательном порядке залить головки шурупов герметизирующим составом.

Через 2-3 месяца после того, как вы закрепили профнастил на крыше, рекомендуется проводить повторную протяжку саморезов. Это позволит избавиться от возможного ослабления плотности крепления, которое могло возникнуть при сдвиге листов профнастила относительно друг друга. Такой сдвиг может быть вызван как выравниванием и подгонкой листов при монтаже, так и их деформацией при резких колебаниях температуры наружного воздуха.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/kak-krepit-profnastil-na-kryshe.html

Схема крепления профлиста саморезами на крыше

Кровля из профнастила в последнее время пользуется большой популярностью в частном малоэтажном строительстве, так как она имеет легкий вес, длительный срок эксплуатации, высокую несущую способность и доступную цену. Однако, читая отзывы об этом материале, можно заметить негативные мнения домовладельцев.

Опытные кровельные мастера утверждают, что наиболее частой причиной низкого качества покрытия из профлиста – неквалифицированный монтаж, дефекты крепления. Чтобы крыша служила долго, не давая протечек, необходимо правильно уложить и зафиксировать кровельный материал.

В этой статье мы расскажем, сколько саморезов потребуется для фиксации каждого профилированного листа, а также как выглядит схема их расположения.

Требования к крепежным элементам

Главное достоинства кровли из профнастила – легкий вес, который позволяет монтировать этот кровельный материл на разреженную обрешетку, что сокращает расходы на строительство. Профлист изготавливается из оцинкованной стали, покрытой полимером или краской. От надежности крепления профнастила к крыше зависит прочность, долговечность и герметичность конструкции. Монтаж выполняют без предварительного изготовления отверстий, поэтому используются специальные кровельные саморезы, к которым предъявляются следующие требования:

Саморезы для кровли из профилированной стали имеют острый наконечник-сверло, который легко прорезает прочный металл без предварительного сверления.
Саморезы для крепления профнастила к крыше изготавливаются из оцинкованной стали, которые выдерживают постоянный контакт с водой, но не вступают с ней в окислительные реакции.
Для крепления кровельного материала применяют саморезы, снабженные уплотнителем из латекса, резины или неопрена, который герметизирует отверстия на поверхности кровли.
Размер крепежных элементов для крепления профлиста должен на 2-3 мм превышать толщину бруса обрешетки и листа кровельного материала.
Крепежные элементы для кровли имеют длину 19-250 мм и диаметр 4,8-6,3 мм. Наиболее востребованный размер саморезов – 4,8х28 мм, 4,8х50 мм, 4,8х60 мм.
Размер крепежа для конькового профиля кровли составляет 4,8х60 мм.
Оголовки саморезов для профлиста окрашиваются производителями в цвет кровли, чтобы они были визуально незаметны.

Цветные саморезы для профнастила

Обратите внимания! Качественные крепежные элементы из оцинкованной стали стоят недешево, при этом расход саморезов для крепления каждого листа составляет 8-10 штук на 1м2. При этом расход при монтаже торцевых листов и фасонных элементов кровли увеличивается в 1,5-2 раза.

Схема крепления

Неопытные мастера часто задаются вопросом, сколько саморезов требуется для крепления каждого листа профнастила на крыше, и какие инструменты для этого нужны. Важно, что увеличенный расход крепежа при монтаже кровли снижает герметичность покрытия и приводит к деформации материала. Если во время крепления «пожадничать», профнастил не выдержит интенсивных фетровых нагрузок. Чтобы не ошибиться, опытными мастерами за время работы выбрана оптимальная схема расположения саморезов:

Во время крепления профлиста саморезы вкручивают в строго нижнюю часть волны, прилегающую к рейке обрешетки.
Фиксируя кровельный материал на крыше, саморезы закручивают строго перпендикулярно рейке обрешетки, не допуская отклонения крепежного элемента от этой оси.
Максимально разрешенный шаг между саморезами при монтаже профлиста составляет 50 см.
По краям листа саморезы вкручиваются каждую вторую волну, а посередине – в шахматном порядке. Торцевые листа фиксируются к каждой рейке обрешетке без пропусков, чтобы снизить риск срывания покрытия ветром.
Расход крепежных элементов для монтажа 1 листа составляет 6-8 штук, исходя из этого показателя делается расчет необходимого количества саморезов.
Вкручивать крепежные элементы в верхний гребень волны допускается только в местах стыков двух листов профнастила.

Важно! Легкий вес профилированной стали позволяет использовать решетчатую обрешетку с шагом до 1 м, размер реек которой составляет 40х40 мм или 60х40 мм. Конструкция стропильного каркаса не отличается сложностью. Несмотря на небольшой вес, кровля из профлиста подвергается большой нагрузкой, поэтому к качеству крепежных элементов предъявляются повышенные требования.

https://www.youtube.com/watch?v=O1POptdFNt0

Ошибки при закручивании саморезовПравильный способ закручивания саморезовСхема расположения крепежных элементов

Технология укладки

Профнастил – современный кровельный материал, который используется для перекрытия крыш с уклоном от 8 градусов. Технология укладки материала зависит от угла наклона скатов конструкции. Монтаж листов выполняют внахлест, чтобы обеспечить герметичность стыков. Учитывая легкий вес профлиста, крыша с таким покрытием обладает высокой парусностью и испытывает интенсивные ветровые нагрузки, поэтому шаг между саморезами не должен превышать 50 см. Профнастил укладывают следующим образом:

Скатные крыши начинают перерывать с нижней части торца, укладывая первый лист с выступом 2-3 см.
Выполняя укладку, верхний ряд всегда укладывают на нижний, чтобы не допустить затекание талой или дождевой влаги в стыки.
Горизонтальный минимальный нахлест между листами составляет 10 см, что составляет 1 волну. Чем меньше уклон крыши, тем больше делают нахлест.
Вертикальный нахлест между листами делают 20-25 см.
Если угол наклона скатов крыши меньше 15 градусов, вертикальные и горизонтальные стыки обрабатывают герметиком на силиконовой основе, чтобы надежно герметизировать швы.
Каждый лист закрепляют к нижней и верхней рейке обрешетки в каждом волне, остальные саморезы вкручивают в шахматном порядке так, чтобы максимальное расстояние между ними не превышало 50 см.
Крепежные элементы вкручивают в нижнюю часть волны, прилегающую к обрешетке, чтобы при появлении ветровой нагрузки не возникал эффект рычага.
На соединение скатов устанавливают коньковый профиль, фиксируя деталь саморезами в каждой волне.

Схема укладки профнастилаСпособ крепления профнастила

Учтите, что после монтажа важно контролировать состояние крепежных элементов на поверхности крыши. Они не должны расшатываться или раскручиваться. Чтобы интенсивная ветровая нагрузка не привела к деформации крыши, необходимо оперативно докрутить с помощью шуруповерта. Если в местах крепления появились очаги ржавчины, саморезы лучше заменить на оцинкованные.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/sxema-krepleniya-proflista-samorezami.html
