Крепление стропил четырехскатной крыши

В этой статье:

Принципы монтажа стропильной системы четырехскатной крыши

За историю человечества придумано множество кровельных конструкций. Одни модели подходят для зданий промышленного назначения, другие – для отличающихся особым изяществом произведений архитектурного искусства. При строительстве частных домов учитываются такие качества крыш, как простота, практичность, сравнительно небольшие затраты, внешний вид и соответствие специфике климатической зоны.

Наиболее популярны следующие виды конструкций:

Их стропила выглядят как опирающиеся на стены дома балки. При разной высоте стен получается скат с некоторым уклоном. Если высота одинаковая, то можно получить плоскую крышу, которая может быть использована в качестве террасы.

Для жилых домов односкатные кровли не очень подходят: они удобны для гаражей, бань.

Наиболее просты в изготовлении. Стропила соединены под конкретным углом и образуют 2 ската. Внешне выглядят как треугольные фермы.

Являются разновидностью двускатных крыш. Отличие состоит в наличии излома для обеспечения большего пространства для мансарды.

Трехскатные (полувальмовые)

Такие кровли состоят из 2 трапециевидных и одного треугольного (в торце дома) скатов. Имеют наиболее презентабельный вид, но достаточно сложны в изготовлении.

Четырехскатные (вальмовые)

В классическом варианте состоят из 2 вальм в торцах дома и 2 боковых трапециевидных скатов. Данная конструкция оптимально сохраняет тепло и обладает достаточной ветроустойчивостью.

К четырехскатным относятся и шатровые крыши, состоящие из сходящихся к центру четырех вальм треугольной формы. Их использование возможно лишь для зданий квадратной формы. Подходят они и для беседок.

Напоминает сверху шатровую пологую крышу с подсоединенными четырьмя треугольными скатами. Преимуществами данной конструкции является то, что на ней не задерживаются влага или снег.

Также есть мансардные, чердачные, бесчердачные крыши.

Обзор стропильной системы четырехскатной крыши, конструкция

Конструкция четырехскатной крыши: 1 – конек; 2 – сдвоенная обвязка; 3 – клиновой пропил; 4 – обычные стропила; 5 – стропила крыши, пристыкованные к вальмовому стропилу; 6 – стык вальмового стропила со стропилами скатов крыши; 7 – клиновой запил в вальмовом стропиле; 8 – вальмовые стропила.

Скатные крыши прекрасно подходят для строительства загородных домов. В настоящее время их используют как для маленького домика, так и для коттеджа в несколько этажей.

Для подобного жилья создают стропильную систему четырехскатной крыши, придающую зданию эстетически привлекательный вид и позволяющую получить довольно большое помещение для мансарды.

При разработке конструкции стропил учитывают специфику кровли. При большом весе материала для кровли возрастает нагрузка на несущие элементы: их необходимо делать более прочными. Разрабатывая «скелет» крыши, необходимо учитывать снеговую и ветровую нагрузку.

Вид конструкции находится в зависимости от особенностей кровли. Говоря о четырехскатных крышах, как правило, имеют в виду вальмовые, которые состоят из 2 треугольников и 2 трапециевидных скатов.

Данный вид кровли не имеет фронтонов, но достаточно сложен в выполнении. Стропильные конструкции бывают в том числе шатрового типа. В данном варианте все скаты треугольной формы и равны по площади.

У многоскатной кровли стропильная система более усложненная, но при монтаже используется та же технология. Стропила при этом бывают висячими и наклонными. Наклонные целесообразно использовать при отсутствии промежуточных опор, роль которых выполняют стены постройки, а висячие подходят при наличии опор.

При ломаной крыше стропильная система представляет собой достаточно сложную конструкцию, зависящую от угла наклона и количества скатов. Протяженность стропил можно увеличить посредством использования подпорок.

При этом длина пролета становится значительно больше, чем при отсутствии дополнительной опоры.

Устройство, составляющие стропильной конструкции

После обустройства стропильной системы необходимо покрыть ее кровельным материалом. Статья – кровля крыши профнастилом поможет вам в этом.

А когда крыша будет готова, позаботьтесь о водостоках. Это очень важная деталь кровли. Как их правильно установить описано тут.

Целостная система стропильной конструкции состоит из многих элементов, основными из которых являются следующие.

Является основанием кровли и выполняет функции фундамента. Это бревно или брус, целью применения которого является равномерное распределение нагрузки от крыши по периметру стен и профилактика опрокидывания.

Изготавливают из брусьев или бревен. Они предназначены для удерживания веса кровельного пирога. Утеплитель располагается между ними, а обрешетка и контробрешетка монтируются на сами стропильные ноги.

Представляют собой длинный брус вдоль кровли. Он служит опорой для стропильных ног. Может быть использован один прогон или несколько.

Предназначены для переноса веса. Могут быть маленькими или большими. Располагающийся под коньком брусок из дерева помогает удерживать брус и некоторую часть веса переносит на затяжки.

Необходимы для надежности стропильной системы. Это подпирающие стропильные ноги наклонные бруски.

Предназначена для вентиляции пространства под кровлей. Данный элемент не входит в стропильную систему.

Монтаж и расчет стропильной системы

Стропила бывают диагональные и накосные.

Диагональные отличаются большей длиной. Поэтому иногда бывает необходимо спаривать доски для получения нужной длины.

При строительстве крыши нужно делать расчет как вальмовых стропил, так и остальных элементов крыши.

Помощницей станет известная любому школьнику теорема Пифагора.

Нужно подготовить заранее и разметочную рейку с нанесенными на нее отметками всех необходимых расстояний, что позволит избежать дополнительных замеров. Для стропильной системы понадобятся доски размером 150х50 мм. Из них же можно нарезать необходимые для обрешетки рейки.

Начинают монтаж с установки несущих балок 2 типов: мауэрлата, устанавливаемого вдоль периметра, и балок, которые размещаются поперек постройки для установления стоек.

Пользуясь отвесом и рейкой, нужно отметить локализацию и вертикальность конька, для закрепления которого применяют укосины.

Следующий шаг – установка диагональных стропил, для осуществления которого требуется четкий замер их длины. Расчет производится таким образом, чтобы низ стропила, немного выступая за край стены, служил чем-то вроде карниза для защиты стен от осадков.

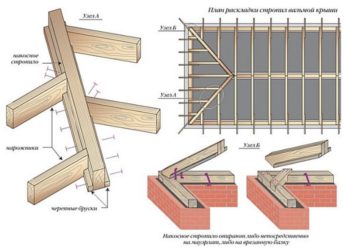

Схема стропильной системы четырехскатной крыши: 1 – сдвоенная пара стропильных ног; 2 – обрешетка; 3 – подкос; 4 – мауэрлат; 5 – стойки; 6 – коротыш; 7 – опорная доска; 8 – прогон; 9 – стропила.

Затем необходимо установить промежуточный тип стропил, которые бывают центральными и угловыми. Первые должны быть длиннее конькового бруса, на который они устанавливаются. Их количество зависит от длины дома.

Верхняя часть угловых опирается на диагональные стропила. Чем ближе к углу постройки, тем их размер становится меньше. Минимальное количество центральных стропил должно быть как минимум 3 с каждой стороны конькового пролета.

Корректная укладка стропил требует точной разметки с обозначением мест крепления. Для этого следует определить 2 точки: одна находится на мауэрлате в самой середине по длине стены, вторая – в центре конькового бруса.

Центральное промежуточное стропило должно располагаться между ними. При необходимости использования лишь 3 стропил местоположение двух следует рассчитывать по простой схеме: по сторонам центрального стропила нужно измерить половину расстояния до бруса конька и в этих точках установить стропила.

Правильно сделанную стропильную систему очень легко подшивать софитом для кровли.

Технические характеристики поликарбоната можно узнать здесь.

А как обустроить мягкую кровлю своими руками узнаете по этой ссылке https://rooffs.ru/myagkaya/info/krovlya-svoimi-rukami.html

При большем количестве стропил они распределяются равномерно. Для расчета нужно длину бруса разделить на показатель, превышающий количество стропил на единицу. Полученное число – необходимое расстояние.

Длина центральных стропил измеряется несколькими способами.

Наиболее простым является использование специального справочника для строителей, в котором даны коэффициенты длины стропил в зависимости от размеров дома и высоты пролета конька.

Можно также уложить стропила на место крепления, очертить необходимые контуры спилов, не забывая о запасе под карнизы, и отпилить лишнее.

Другой способ: отмерить высоту конькового пролета, проекцию стропил на основание кровли и, применив теорему Пифагора, рассчитать длину стропила и прибавить к ней длину карниза.

Диагональные стропила измеряют аналогичными способами, соблюдая корректность измерения длин.

Соединение элементов стропил – один из наиболее важных моментов установки системы. Оно производится в точке пересечения двух диагональных, центральных и одного вальмового (центрального) стропила на коньковом брусе. На нем следует сделать надрез. Двойной скос нужно пропилить также на диагональных стропилах.

Угловые отмеряются на глаз. Материал для них (доски) укладывается на место крепления и подгоняется под необходимую длину. После разметки спилов производят отпиливание и крепление.

Во избежание лишней траты времени и появления отходов рекомендуется использовать шаблон в форме прямоугольного треугольника, который можно изготовить из обычной фанеры. При составлении любого проекта нужно учитывать угол наклона крыши, который непременно должен быть тождественным сделанному на шаблоне уклону.

К примеру, уклон крыши должен быть 5:10, а длины катетов шаблона при этом будут 40 и 80 см.

Чтобы определить расстояние для монтажа промежуточных угловых стропил, следует выбрать стропило, являющееся точкой отсчета. Как правило, она находится на мауэрлате. Отрезок до угла дома должен быть равен длине стропила (без карниза). Расстояние до места закрепления стропила и его проекция образуют квадрат.

Оставшиеся стропила (промежуточные) устанавливаются равномерно, при этом верхние крепятся на диагональном стропиле, а нижние — на мауэрлате.

При монтаже системы стропил следует помнить о влиянии параметров самого здания и материала для кровли на размер крыши. Учитывая довольно внушительные габариты загородных домов, при расчетах необходимо учесть также показатель провисания, влияющий главным образом на центральные диагональные и промежуточные стропила.

Выводы

При всем разнообразии кровель четырехскатные являются оптимальным выбором для загородных домов.
Четырехскатные кровли бывают нескольких типов.
Стропильная конструкция состоит из многих элементов, каждый из которых выполняет определенную функцию.
Монтаж стропильной системы четырехскатной крыши требует тщательных предварительных расчетов.

Подробное видео об устройстве стропильной системы вальмовой крыши:

Источник: https://rooffs.ru/stropilnye-sistemy/chetyrehskatnaya-krysha/ustroistvo-i-montag.html

Стропильная система четырехскатной крыши: схемы и монтаж конструкции

Кровля из четырех скатов – чем она хороша? Многочисленные эксплуатационные преимущества данного вида, безусловно, превышают недостатки. Так ли проста стропильная система четырехскатной крыши, как думают многие новички строительного дела? Скоро вы это обязательно узнаете! Важные нюансы и особенности этапов возведения вальмовой кровли мы опишем в этой статье.

Что нужно знать о четырехскатных стропильных системах?

Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:

Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):

Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород.

Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска.

Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Система стропил для четырехскатной крыши своими руками

Рассмотрим поэтапный процесс возведения стропильной конструкции. Мы выбрали для наглядности самый популярный вариант – вальмовую кровлю. Стропильная система вальмовой крыша схема которой шаг за шагом, представлена вашему вниманию ниже:

Шаг I: Создание проекта

Чтобы изобразить свой вариант вальмовой кровли на чертеже, необходимо произвести расчет высоты, длины, уклонов скатов и площади крыши. Это необходимо для четкой и качественной реализации проекта и подбора нужного количества расходных материалов:

Расчеты следует начать с выбора угла скатов крыши. Оптимальным уклоном считается угол 20-450. Величина уклона должна соответствовать климатическим особенностям региона. Так, в особо ветреных районах уклон следует делать минимальным, а для местности, где часто и обильно выпадают осадки, необходим максимально крутой угол ската. Кроме погодной среды, нужно учитывать и кровельный материал, который планируется использовать. Для мягкой кровли градус наклона должен быть меньше, для твердой – больше.

И еще один маленький, но важный нюанс по этому вопросу – угол уклона лучше делать одинаковым для всех четырех скатов. Так и нагрузка будет распределяться равномерно, и конструкция будет максимально устойчивой, и эстетическая привлекательность останется «на высоте».

Теперь, зная угол наклона и ширину дома, мы можем воспользоваться простой математикой для расчета высоты конька, длины стропильных ног, стоек и других деталей стропильной системы. При расчете длины стропилин, не забывайте учитывать карнизный свес (как правило, его длина равна 40-50 см).

Площадь крыши для закупки нужного количества кровельного материала рассчитывается, как сумма площадей всех скатов конструкции.

Как правильно составить чертеж крыши?

Выбираем масштаб чертежа и переносим размеры дома в масштабе на лист бумаги;
Далее переносим на схему выбранные размеры нашей крыши: высоту конька, его длину, количество и размер стропильных ног, подкосы, стойки и все детали, в соответствии с расчетами, сделанными ранее;
Теперь можно подсчитать все необходимые материалы и заняться их поиском.

Шаг II: Подготовка к работе

Для возведения кровельного каркаса вам потребуются стандартные инструменты и оборудование: дрели, шуруповерт, лобзики, молотки, стамески и прочее. Мы уже знаем необходимое количество материалов для стропильной системы, поэтому можем сделать их закупку. Пиломатериал для каркаса должен быть цельным, не иметь трещин, червоточин, иметь светлый оттенок, без серого или желтого налета, пахнуть свежей древесиной. Влажный лес не стоит укладывать на крышу сразу, его нужно просушить, обработать антисептическим раствором и снова просушить. Влажность дерева должна не превышать 20%.

Шаг III: Монтаж мауэрлата

Мауэрлат – базовая часть всей стропильной системы. Он передает распорные нагрузки на несущие стены дома. Установка мауэрлата для четырехскатной крыши ничем не отличается от аналогичных конструкций с двумя или одним скатом. Максимально подробно этот процесс описан в наших предыдущих статьях.

Брус основы, параметры которого описаны выше, кладется на армпояс и качественную гидроизоляцию. Если необходимо соединить мауэрлат, то бруски надрезаются на половину сечения и соединяются внахлест с помощью прочных креплений.

Шаг IV: Укладка лежней или балок перекрытия

Если внутри дома имеются несущие стены, то на их торцы необходимо установить лежни – основу для опорных стоек кровельной системы. Если несущих перекрытий в доме больше нет, то чердачный пол перекрывается усиленными балками, на которые впоследствии и устанавливаются опоры для кровли, а после – укладывается пирог чердачного перекрытия.

Балки должны иметь сечение не менее 100х200 мм. Шаг между ними – 60 см. Вы можете немного корректировать эту цифру, в зависимости от особенностей вашего дома. Расстояние между крайними балками и мауэрлатом не должно быть менее 90 см. Это расстояние используется для монтажа полубалок карнизного свеса (выноса). Выносы крепят к двум крайним балкам с помощью прочных анкеров и усиленных металлических уголков.

Шаг V: Установка опорных стоек, прогонов и конька

Стойки – важная деталь для поддержания конструкции, они перераспределяют вес стропильной системы на лежни или балки перекрытия. Устанавливаются стойки строго перпендикулярно плоскости лежней. В четырехскатных системах опоры устанавливаются под коньковый брус (вальмовая крыша) или под угловые стропила (шатровая крыша):

Стойки должны надежно крепиться к основанию с помощью металлических пластин и усиленных уголков. Прогоны устанавливаются, как дополнительная опора для стоек. В шатровой кровле прогоны имеют форму прямоугольника, а для вальм – это обычные коньковые прогоны.

После того, как мы убедились в правильности установленных опор (с помощью метра и уровня), можно крепить верхний коньковый брус. Он монтируется на вертикальные стойки и усиливается надежными металлическими креплениями (пластинами, уголками, анкерами и саморезами). Теперь беремся за угловые выносы:

Шаг VI: Монтаж стропилин

Первыми необходимо установить боковые стропила, которые опираются на коньковый брус и мауэрлат (либо закрепляются с выносом). Для этого нужно изготовить шаблонную стропилину с соответствующими надрезами.

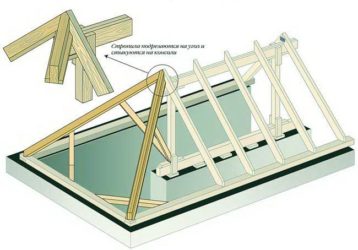

Прикладываем стропильную ногу к коньку, отмечаем место запила карандашом, затем отмечаем место запила стропилины для стыковки с мауэрлатом и делаем запилы. Еще раз приложите стропилину к опорам, чтобы убедиться, что стыковка верная, и подправить недочеты. Теперь этот образец можно использовать для изготовления всех боковых стропилин.

Монтаж стропильных ног основных скатов осуществляется по общим правилам, описанным в устройстве двухскатной стропильной системы (см. статью и видео).

Следующими монтируются диагональные (угловые) стропила. Их верхний край устанавливается на стойку и стыкуется с краем конькового бруса. Перед этим делаются замеры и соответствующие запилы стропильных ног. Нижний конец диагоналей закрепляется в углах мауэрлата:

Так как диагональные стропила длиннее всех остальных ног, они требуют дополнительной опоры. Эту функцию выполняют шпренгеля – опорные балки, которые устанавливаются под каждую диагональную ногу, в нижней ее четверти (именно здесь происходит наибольшая нагрузка). Шпренгеля, как и коньковые стойки, устанавливаются на опорные угловые балки, расположенные в плоскости балок перекрытия.

Между угловыми ребрами пространство заполняется вспомогательными стропильными ногами — нарожниками. Нижняя часть их опирается на мауэрлат, а верхняя – на диагональную стропильную ногу. Шаг между нарожниками должен быть равен шагу между боковыми стропилами (50-150 см).

Шаг VII: Обрешетка

Осталось выполнить заключительный этап формирования кровельного скелета – установку обрешетки. Это доски или бруски 50х50 мм, которые крепятся на стропила параллельно коньковому прогону и мауэрлату. Шаг досок обрешетки – 50-60 см. Этого вполне достаточно для укладки кровельного пирога. Когда предусматривается мягкая кровля, обрешетка кладется в 2 слоя (контробрешетка и обрешетка).

Напоследок несколько видеоматериалов:

Итак, мы описали монтаж стропильной системы четырехскатной крыши, его основные принципы, и даже немного углубились в некоторые нюансы. Вальмовые и шатровые конструкции – хоть и не самый простой, но вполне осуществимый вариант для каждого начинающего мастера. Особенно, если у него есть хорошие помощники. Желаем успехов в работе!

Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Четырехскатная крыша стропильная система

Крыши с четырьмя плоскостями (скатами), каждая из которых располагается со стороны одной из стен сооружения, сложнее в устройстве и монтаже по сравнению с двухскатными. Стропильная система четырехскатной крыши отличается высокой прочностью и жесткостью. Готовая кровля имеет привлекательный внешний вид и способна противостоять высоким атмосферным нагрузкам.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши. Сегодня наиболее распространены такие типы четырехскатных крыш, как :

вальмовая;
полувальмовая голландская;
полувальмовая датская;
шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов). Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек.

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу. Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками.

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

мауэрлат;
прогон;
опорная доска;
затяжки;
нарожники;
обрешетка;
стропила рядовые;
стропила диагональные (накосные).

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог. Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж.

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов. Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е. если расстояние между опорами превышает 6 метров).

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами. Важно соблюсти высоту расположения конькового пролета, предписанную проектом.

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

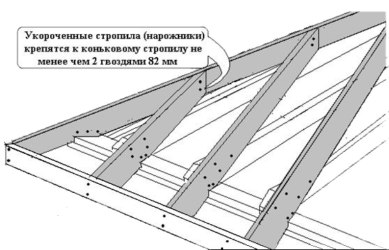

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :

выбранного сечения стропильных ног;
особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

Стропильная система четырехскатной крыши — монтаж, расчет, видео

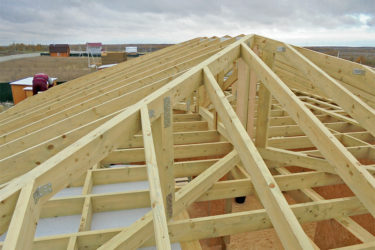

Крыши имеющие четыре ската, каждый из которых находится над одной из четырёх стен строения, имеют более сложную систему монтажа, если сравнивать с классическими двускатными крышами. Но четырёхскатная крыша подразумевает гораздо более надёжную и крепкую систему стропил. Кроме этого, такая крыша, если её правильно установить, будет иметь аккуратную и красивую внешность.
