Технология крепления стропил своими руками

Кровля крыши своими руками > Стропильная система

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

На фото сложнейшая стропильная система для группы строений

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

1. Собрать стропильную конструкцию прямо на земле.
2. Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

• Для разметки стропильных ног используется кусок бруса, длина которого соответствует расстоянию от стены до стены здания.
• В центре бруса перпендикулярно ставится планка, высота которой соответствует расстоянию от уровня опирания стропил на стену до конька.

Вариант разметки стропильной системы четырёхскатной крыши

• На угол, образованный брусом и планкой, ставится каждое стропило.
• Верхняя точка стропильной ноги отмечается строительным карандашом. Это и есть метка, которая задает место распилки.
• Далее размеченные стропила собираются и монтируются.

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

1. Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
2. По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
3. Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
4. По этой же линии выставляются оставшиеся стропила.
5. Их окончательно крепят к стенам или мауэрлату и связывают коньком.
6. С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

1. Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.

Процесс крепления стропильной системы к мауэрлату на видео

2. Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

Как крепить стропила к срубу и балкам перекрытия

1. Идет разметка расположения стропил.
2. Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
3. Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

1. Установкой мауэрлата по стандартной схеме.
2. Креплением балок.
3. С помощью подстропильных брусков и затяжек.
4. Обвязкой каркасного дома.
5. Креплением к верхнему краю бревенчатых стен.

Крепление стропил к коньку

Простейший вариант закрепления стропил в коньке

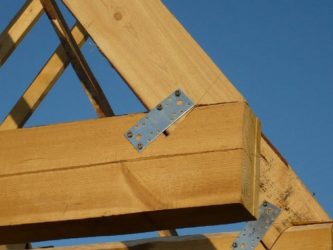

Самый распространенный способ крепления стропильных ног к коньку – соединение стропил встык.

1. У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
2. Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
3. Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
4. Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

На фото классический вариант стропильной системы для мансардного этажа загородного дома

• 1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
• 2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
• 3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

Источник: http://fineroofs.com/stropilnaya-sistema/texnologiya-krepleniya-stropil-svoimi-rukami.html

Стропила своими руками: технология монтажа

Для строительного сооружения основой служит фундамент, а для кровли – стропильная система. Соорудить наслонные стропила своими руками можно для небольшого дома, гаража, бани или хозяйственной постройки. Конечно, заняться этим процессом можно в одиночку, но более удобно делать это с помощником. Об особенностях самостоятельного устройства стропильной системы говорится в этой статье.

Материал для стропил

Так как собрать крышу своими руками?

Наиболее распространенный материал для стропильной системы является дерево хвойных пород, благодаря тому, что оно легко поддается обработке, имеет относительную цену.

Наиболее подходящий вариант для устройства стропил – это деревянный брус шириной 10-15 см и толщиной 5 см.

Преимуществом дерева перед металлом является то, что конструкция получается легкой и достаточно прочной, ее можно соорудить самостоятельно.

Монтируя своими руками стропила необходимо помнить, что размер бруса зависит от применяемого кровельного покрытия, длины стропил и угла их установки.

Внимание. Важно для стропильной системы брать вылежавшийся деревянный материал. Это исключает вероятность изменений геометрии бруса и, как следствие, изменения конструктивной формы крыши.

Элементы стропильных конструкций

Элементы стропильной системы

Стропила для крыши относятся к несущей конструкции крыши, они могут опираться на опоры здания или стены.

Конструкция стропил разделяется на две группы:

К элементам наслонных стропил относятся:

• стропильные ноги (балки, размещаемые вдоль скатов);
• прогоны;
• стойки;
• подкосы;
• лежни.

Стропильные ноги предохраняют кровлю от прогиба. Остальные элементы поддерживают их и передают нагрузку на опорные столбы и стены.

Система наслонных конструкций применяется в случае наличия в сооружении вертикальных столбов, расстояние пролета между которыми не превышает 8 м.

Пролеты такого размера легко перекрываются наслонными стропильными ногами, которые располагаются на расстоянии 800 – 1200 см друг от друга.

Величина шага стропильных ног устанавливается конструктивным расчетом. Для укрепления конструкции, когда применяются сложные стропильные системы, применяется система стоек, элементы которой опираются на лежни и поддерживают прогон (продольный верхний брус).

Верхние концы стропильных ног упираются в прогоны, а нижние в мауэрлат (подстропильный брус). В свою очередь, мауэрлат монтируется на верхний обрез стены. Его назначение – распределение нагрузки от стропил на стену.

Для устойчивости стропильных ног между прогоном и стойкой сооружаются подкосы, образующие с прогонами подстропильную раму.

Внимание. Угол между стойкой и подкосами не должен превышать 45 градусов.

Система стропил

Стропильная система без выноса балок

Тип стропильной системы зависит от проектного исполнения крыши. Наиболее часто выполняются конструкции двухскатной крыши, в которой стропильные ноги являются сторонами треугольника.

Немного подробнее остановимся на этой конструкции.

Когда осуществляется монтаж стропил своими руками, то балки стропил упираются в стены, служащие жесткой опорой. В такой конструкции отсутствует вынос балок за поверхность здания.

Для того чтобы предотвратить попадание осадков на стену сооружения, к стропилам наращиваются кабылки (дополнительная консольная часть). Стропильные ноги равномерно располагаются по всей длине крыши на расстоянии от 0,6 до 1,2 м.

Стоит отметить, что затяжка в этой конструкции врезается в стропила и крепится саморезами. Применять наслонную стропильную систему можно на крышах с измененным углом ската. В случае применения наслонных стропил увеличивается полезная площадь крыши, что удобно при строительстве мансард.

Система с висячими стропилами представляет собой замкнутый треугольник, в контуре которого стропила как бы растягивают балку.

На балке делаются специальные зарубки, предотвращающие смещение стропильных ног и передачу нагрузки на горизонтальную стену. Нагрузка остается только вертикальная, что является залогом целостности крыши и строительного сооружения.

Наслонная стропильная система на сложных крышах

Немного хотелось бы остановиться на системе стропил для односкатной крыши. Ее можно рассматривать в качестве половины двухскатной и применять одинаковые правила монтажа.

Но следует учесть некоторые моменты:

1. Такая система применима для небольших зданий;
2. В этой системе монтируется силовой брус, который длиннее любых элементов двухскатной конструкции, поэтому требуется уменьшение ширины крыши;
3. Должна быть приняты решения по поддержке и усилению бруса. Альтернативой подкоса в этом случае может служить подпорная нога.

Это, пожалуй, самые распространенные и простые способы монтажа в реализации вопроса – стропильные конструкции своими руками.

Необходимые расчеты

Постепенно раскрывая тему нашей статьи, мы затронули основные моменты выбора материала для стропильной конструкции, основные ее элементы и наиболее распространенные варианты монтажа, которые с легкостью выполнимы без привлечения профессиональных строителей.

Но выбор материала и типа стропильной системы не является завершающим на этапе проектирования крыши.

Главное в этом деле – провести расчет размера стропильных ног, который осуществляется несколькими способами:

• подбор размеров по значениям строительных норм;
• обращение к архитекторам;
• произведение расчета своими силами при наличии необходимых знаний.

При расчете размеров стропильных элементов и шага их расположения учитываются:

• тип кровли;
• вид кровельного покрытия;
• угол ската;
• климатические нагрузки.

После  проведения расчетов и определения с типом конструкции осуществляется схема установки стропил.

Сбор стропильной фермы

Целостная стропильная система включает:

• стропильные фермы;
• мауэрлат;
• боковые и коньковые прогоны;
• диагональные элементы.

Самыми главными в стропильной системе считаются конструкции стропильных ферм, включающие стропильные ноги и связующие элементы – фермы.

Стропила и связующий брус выполняются в виде треугольника с равными сторонами. Такая конструкция выдерживает огромные нагрузки.

Стропильные фермы собираются непосредственно на крыше или же на земле, а потом поднимаются наверх. Второй вариант более удобен для самостоятельного исполнения устройства стропильной системы.

Стропильная ферма состоит из:

• основания;
• стропильных ног;
• ригеля;
• крепежных элементов.

На первом этапе сбора стропильной фермы необходимо произвести обрезку материала под заданный размер. Лучше всего брать бруски с сечением 50х100 мм.

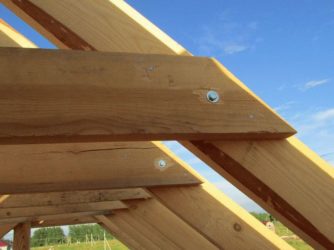

Крепление стропил вверху и на основании осуществляется шурупами «глухарь», в стык. Для лучшего введения шурупа в стропила и во избежание появления трещин в местах крепления необходимо сделать отверстие диаметром чуть меньше диаметра шурупа.

От верхней точки места крепления стропил на расстоянии 50 см стропильные ноги соединяются ригелем, который придает стропильной ферме жесткость и предохраняет от прогиба, вероятность которого возникает особенно в зимнее время.

Для закрепления ригеля в стропильных ногах необходимо сделать врубки в половину их толщины. Такая же врубка делается по концам ригеля.

Совет. Материал, из которого будут состоять стропила, следует обрезать под скос, чтобы конструкция стропильной фермы имела угол наклона около 40 градусов.

Установка стропильной фермы

Стропильные фермы устанавливаются в следующем порядок:

• В первую очередь устанавливаются крайние фермы;
• Потом осуществляется установка центральных ферм.

Устройство крайних ферм стропильной системы имеет такие правила:

1. Основание стропильной фермы размещается на верхнем срубе деревянного сооружения или на мауэрлат;
2. Предварительно в основании нужно сделать несколько отверстий, через которые оно будет крепиться к срубу;
3. Следует проконтролировать прямолинейность размещения стропильной фермы с помощью отвеса, прикрепленного на ригель;
4. После определения ровного установления происходит закрепление основания стропильной фермы;
5. Чтобы стропильная ферма обладала устойчивостью, следует от сруба к стропильной ноге фермы закрепить укосины, длина которых не имеет принципиального значения;
6. Перед тем, как затянуть укосину шурупами, еще раз проверяется прямолинейность установки.

Размещение крайних и центральных ферм

Как видите, стропильная система своими руками – это достаточно ответственный процесс, требующий знаний основных правил сооружения и установки стропильной системы.

Когда установка крайних ферм прошла успешно, можно приступать к закреплению центральной фермы и последующих, если таковые имеются в проектном решении. Закрепление производится на расстоянии 1 м друг от друга.

Центральная стропильная ферма укрепляется временными укосинами. После монтажа козырька они могут демонтироваться. Центральные фермы имеют такие же правила крепления, как и крайние. После установления всех стропильных ферм прибивается обрешетка.

Вход в чердачное помещение

Если пространство крыши будет выступать в качестве чердачного помещения, то в крайней стропильной ферме сооружается вход. Для этого изготавливается дверная коробка, для которой берутся бруски 50х50 мм.

Устройство дверей в стропильной ферме имеет следующий порядок:

• боковые стойки дверной коробки скрепляются с верхней и нижней перекладиной и фиксируются саморезами;
• по периметру дверной коробки прибивается ограничительный брусок;
• боковые стойки коробки упираются в стропильные ноги;
• верхняя перекладина крепится к стропилам торцевым соединением;
• нижняя перекладина закрепляется саморезами к основанию фермы;
• после установки коробки монтируются двери.

Практическое исполнение установки дверей в стропильную ферму и всей стропильной системы можно посмотреть в видео.

Выбирая для самостоятельного исполнения тип стропильной системы, необходимо определиться, какие качества она будет выполнять в будущем. Висячая стропильная система работает на сжатие и на изгиб. Она упирается на несущие боковые стены и распределяет на них нагрузку кровельного покрытия.

Наслонная стропильная ферма опирается на боковую и среднюю несущую стену, работает только на изгиб. Такой тип конструкции облегчает вес крови, поэтому более распространен в современном строительстве, требующем качественного обустройства крыши.

Стропильная система подвергается постоянной нагрузке, так что при ее устройстве самостоятельным путем помните, что прочность и надежность конструкции зависит от вашего профессионализма!

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/stropila-svoimi-rukami-425

Крепление стропил к мауэрлату без запила

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

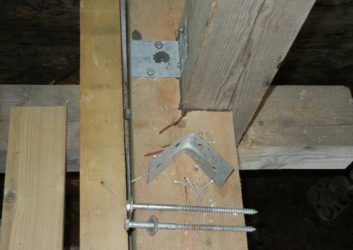

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин).

Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны.

Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем.

Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше.

Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

• Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
• Сквозные болты или шпильки + опорный брус под укос стропилины.
• Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

• Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
• Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
• Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье.

А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Источник: http://krovlya-mp.ru/kreplenie-stropil-k-mauerlatu-bez-zapila.html

Крепление стропил

Крепление наслонных стропил.
Крепление висячих стропил.
Крепление стропил между собой:

Крепление стропил к затяжке;
Крепление стропил к мауэрлату.

При сооружении стропильной системы крыши могут применяться различные способы крепления стропил между собой и с элементами конструкции. Выбор вида крепления зависит от особенностей стропильной системы и материала, который используется для её сооружения. От прочности  крепления стропил на мауэрлат и их соединения между собой зависит безопасность всей конструкции.

Стропильные системы передают нагрузку от собственного веса, веса кровельного покрытия  и атмосферных воздействий на несущие стены. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние скрепляются  друг с другом или крепятся к коньковому прогону. Кроме того, для жесткости  применяются дополнительные опоры, ригели, подкосы и т.д.

Крепление  стропил может выполняться различными способами в зависимости от того какие стропила используются —  висячие или наслонные.

Крепление наслонных стропил

Наслонные стропила устанавливаются в домах  со средней несущей стеной или столбчатыми промежуточными опорами. Наслонные стропила делают в том случае, если расстояние между стенами не превышает 6,5 м. Установка дополнительных опор позволяет увеличить расстояние, перекрываемое стропильной конструкцией, до 12 м.

Наслонные стропила упираются нижним концом в мауэрлат, находящийся на стене, поэтому  вертикальные силы от веса конструкций крыши передаются на стены. Наслонные стропила являются безраспорной конструкцией.

Чтобы стропила не вызывали появления распора, надо опорные плоскости врубок в местах опирания стропильных ног на мауэрлаты и прогоны делать горизонтальными, тем самым погашать распор, вызываемый продольными усилиями, которые возникают в стропильных ногах, устройством горизонтальных парных схваток или ригелей.

Наслонные стропила на односкатных крышах опираются своими концами на две наружные  или на наружную и внутреннюю опоры. В зависимости от величины пролёта под стропила устраивают дополнительную опору подкос или шпренгель – распорная конструкция, состоящая из вертикальной стойки (бабки) и подкосов.

Крыша с наслонными стропилами получается легче , чем крыша с висячими стропилами

Крепление висячих стропил

Висячие стропила обычно устанавливаются в больших пролётах. Нижние концы висячих стропил опираются на стены (нижний пояс), а верхние  сходятся в коньке крыши (верхний пояс). Висячие стропила бывают простой  и сложной формы. Конструкция стропил выбирается в зависимости от  типа кровли и ширины строения.

Под лёгкую кровлю устраивают простую конструкцию, представляющую собой жестко соединённый треугольник из двух стропильных ног, упирающийся в горизонтальный брус, называемый затяжкой. Затяжка противодействует силам, стремящимся раздвинуть стропила в горизонтальном направлении.  В качестве затяжки может служить балка перекрытия. Затяжка может располагаться и выше, но в этом случае она должна быть достаточно толстой. Верхние концы стропил соединяются с коньковым прогоном.

Наиболее простая конструкция, состоящая из затяжки и стропильных ног, используется в небольших домах с шириной дома до 6 м. Опорой в этом случае являются стены дома.

Но эта конструкция стропильной фермы не подходит для домов с тяжёлой кровлей и большими снеговыми нагрузками. В этом случае устанавливают стропильную ферму с несколькими подкосами и спаренными верхними и нижними поясами

Для  тяжёлых кровельных покрытий в конструкцию стропил входят дополнительные элементы – стойки, подкосы, ригели.

Крепление стропил между собой

Существует   несколько способов крепления  стропил между собой:

• крепление стропил встык;
• крепление стропил врубкой в полдерева;
• крепление стропил внахлест.

Крепление стропил встык

При креплении стропил встык верхние концы стропил необходимо обрезать под углом, равным углу наклона  крыши.  Крепление стропил делают   гвоздями, длина которых выбирается в зависимости от ширины стропил. Гвозди забивают в верхнюю плоскость каждого из стропил под углом так, чтоб гвоздь вошел в срез противоположного стыкуемого стропила. Коньковый стык стропил укрепляют с двух сторон дополнительными накладками.

В качестве накладок можно использовать как металлические крепежные пластины, так и изготовленные из дерева. Металлические накладки крепятся к стропилам болтами и гайками. Деревянные накладки можно крепить гвоздями, но лучше использовать все – таки болты и гайки, так как с течением времени деревянные стропила  высыхают качество крепежа из гвоздей ухудшается..

Для болтов и гаек обязательно использовать шайбы или металлические пластины, которые предотвращают утопание гайки в древесине.

Обрезку лучше  делать  по шаблону, который изготавливают следующим образом. Шаблон делают из досок шириной равной ширине стропил. Одна доска служит затяжкой и равна по длине расстоянию между  нижними концами стропил. Перпендикулярно к середине затяжки прибивают доску, на которой отмеряют расстояние до конька крыши.

Затем прибивают две доски, длина которых должна быть равна длине стропил. На шаблоне делают  все необходимые вырубки  под мауэрлат и прогоны. Далее каждую стропильную ногу расчерчивают по шаблону и делают вырезы в нужных местах.  Затем поднимают и устанавливают по месту сразу готовые стропила.

Это значительно облегчает работу  и сводит к минимуму ошибки и расхождения.

Крепление стропил врубкой в полдерева

Крепление стропил врубкой в полдерева заключается в выборке бруса  или бревна на половину толщины. Затем стропила стягиваются болтами и гайками. Для болтов и гаек обязательно использовать шайбы или металлические пластины, которые предотвращают утопание гайки в древесине.

Крепление стропил внахлест

Крепление стропил внахлест отличается от первого способа тем, что верхние концы стропил  соприкасаются не торцами, а боковыми плоскостями, и стягиваются болтом или шпилькой под большие шайбы. Этот способ соединения стропил самый простой в исполнении.

Крепление стропил к затяжке

Затяжка используется для крепления висячих стропил. Обязательным условием крепления висячих стропил к затяжке является врубка их в затяжку. Это условие необходимо соблюдать для предотвращения скольжения стропил по затяжке при наличии нагрузки

Крепление висячих стропил к затяжке можно делать несколькими способами:

• крепление стропил одинарным зубом и шипом;
• крепление стропил двойным зубом:
• крепление стропил с помощью хомутов и болтов.

Чтобы конец стропильной ноги не скользил по затяжке и не скалывал её, стропила врубают зубом, высота которого составляет 1/3   высоты затяжки, кроме того, для крепления стропил можно использовать шип.

Если установить стропила на расстоянии 30 — 40 см от края затяжки, то это предотвратит скалывание. Для более надёжного крепления стропил с затяжкой можно использовать двойной зуб. Высоту зубов можно делать одинаковой, но лучше , чтобы высота первого зуба была равна 1/5 высоты затяжки, а второго — 1/3. Для первого зуба на затяжке делают упор и шип, а на стропильной ноге гнездо для шипа, для второго зуба – упор.

Для дополнительного крепления стропил к  затяжке используются хомуты и болты, но использование болтов для крепления применяется  реже, так как в стропилах и затяжках приходится просверливать отверстия, что нарушает их целостность и они тем самым ослабляются.

Если в конструкции стропил используются бабка и подкосы, то в бабке делают гнездо, в подкосе вырубают шип, кроме того, соединение бабки с подкосом можно укрепить скобами или хомутом.

Ригель в стропильную ногу врубают сковороднем в полдерева и крепят болтом или нагелем и скобой.

Крепление стропил к мауэрлату

Мауэрлат представляет собой  брус или бревно, установленные на несущие стены по периметру дома. Его назначение принять нагрузку от веса крыши, равномерно распределить ее и передать на стены. Мауэрлат служит нижней опорой для стропил.

Существует два вида крепления стропил к мауэрлату:

Жёсткое крепление полностью исключает движение стропильной системы. Жёсткое крепление применяется на зданиях, построенных из кирпича, шлакоблоков, пеноблоков.

Жесткое крепление стропил к мауэрлату можно сделать тремя способами:

•  запилом ;
• нашивкой упорного бруса;
• наслонное.

Жесткое крепление с запилом

Первый способ отличается надежностью, но требует высокой точности при изготовлении запила. Жесткое крепление стропильных ног к мауэрлату запилом выполняется следующим образом. На стропильной ноге делается запил. Стропила с запилами устанавливаются на мауэрлат и закрепляются с помощью гвоздей, которые забивают по бокам стропильных ног крест – накрест и один гвоздь забивается посередине. Для повышения надёжности крепления можно с обеих сторон стропильных ног закрепить  металлические уголки. Запилы нужно делать без зазоров и перекосов, допустимы отклонения не более 1 – 2 мм. Запилы не должны быть больше чем 1/3 высоты стропильной ноги.

Для домов, имеющих прямоугольную или квадратную форму, можно заранее изготовить универсальный шаблон запила из ДВП или картона. С помощью шаблона можно выполнить запилы быстро и точно. Для сложных крыш каждую ногу подгоняют отдельно, так как мауэрлат может находиться на разной высоте и угол наклона ската может меняться. В этом случае  использование шаблона не позволит добиться идеального примыкания стропил к мауэрлату. Для изготовления  шаблона лист прикладывают к мауэрлату под углом наклона крыши, затем рисуют горизонтальную и вертикальную линию обреза. Шаблон должен представлять собой треугольник, который полностью идентичен запилу.

Шаблон прикладывают к стропильной ноге и делают запил. Нужно контролировать, чтобы запил располагался на одинаковом расстоянии от края стропильной ноги. Установку стропил начинают с фронтонов. Между ними натягивают веревку, чтобы контролировать уровень.

Жесткое крепление с упорным брусом

Жесткое крепление с упорным брусом рекомендуют для людей, не имеющих опыта работы с деревянными конструкциями. Этот способ позволяет не снимать стропильную ногу с крыши для подгонки, если шаблон изготовлен не точно. Кроме того, отсутствие запила увеличивает несущую способность стропильной конструкции.

В качестве упорного бруска можно использовать  доски сечением 15×40 мм, которые прибивают с одной или с обеих сторон от стропил. Этот способ позволяет корректировать  угол наклона ската крыши.

Работу начинают с установки стропил на фронтонах и фиксации их с помощью подпорок. Упорный брусья прикрепляют к стропилам болтом  или шпильками диаметром 10—12 мм. Для повышения надежности упорные брусья  закрепляют на мауэрлате металлическими уголками. Далее  между фронтальными стропилами натягивают веревку для контролирования правильности установки последующих стропил.

Жесткое наслонное крепление

В этом случае стропильные ноги просто подпиливают под углом так, чтобы их можно было поставить сверху на мауэрлат. Для предотвращения скольжения на стропильной ноге   делают небольшой выступ (зуб) или  прикрепляют опорный брусок, который упирается в мауэрлат. Для того, чтобы обеспечить карнизный свес к стропилам прибивают кобылки. Они представляют собой доски сечением 100×50 мм. В среднем длина крепления кобылки к несущей балке равна 1 м.

Источник: http://u-dachniki.ru/kreplenie-stropil/
