Крыша с ендовой и стропильная система: как установить

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

Сочлененная и закрытая. Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
Открытая. Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

Устройство каркаса

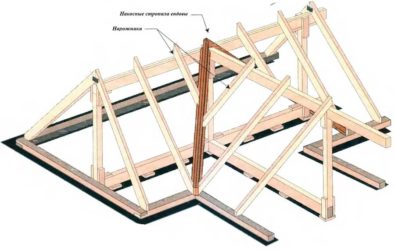

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
От места крепления прогона к мауэрлату установите наклонную стропилину.
К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Источник: https://build-experts.ru/krysha-s-endovoj/

Крыша с ендовой стропильная система — Кровля и крыша

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

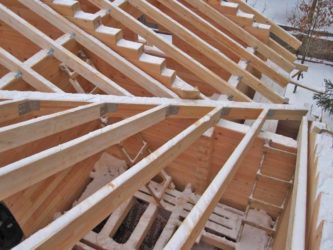

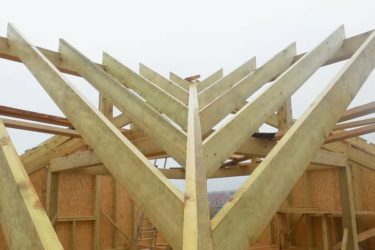

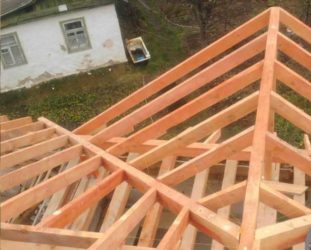

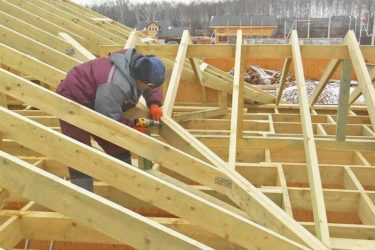

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

специальными саморезами ближе к краю;
кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: устройство, монтаж своими руками, фото, видео
Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.

Источник: stroychik.ru

[content-egg module=GdeSlon template=compare]

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

прочность конструкции полностью исчерпана и она разрушается;
прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

собственного веса;
ветрового давления;
веса снега;
веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

СНиПом кровельной конструкции;
таблицей расчета сечения стропильной ноги;
таблицей сечения стропильной затяжки;
климатической картой региона (определение ветровой и снеговой нагрузки).

Источник: https://krovlyaikrysha.ru/kryisha-s-endovoy-stropilnaya-sistema.html

Как построить стропильную систему ендовы

Ендова является конструктивным элементом крыши, одним из важнейших узлов во всей кровельной системе. Она представляет собой образованный в месте стыка скатов внутренний угол.

В ней собираются и в дальнейшем по ней же отводятся осадки с образующих ее скатов, в результате чего ендова подвергается значительным нагрузкам. Этот узел кровли больше других подвержен воздействию климатических факторов: скоплению снежной массы, стеканию дождевой и талой воды, при расположении на солнечной стороне – повышенному воздействию ультрафиолетового облучения.

Почему устройство зеленой кровли сейчас в тренде?

Приемы по оформления примыкания мягкой кровли к стене вы найдете здесь.

Перечисленные факторы делают очевидным необходимость качественного выполнения монтажа как самой ендовы, так и кровельного материала. Ошибки могут стать причиной значительного ущерба: в этих точках максимально высок риск образования протечек и скопления такой массы снега, которая может привести к обрушению всей кровельной конструкции.

Виды ендов, их плюсы и минусы

Различают три типа ендов:

открытый;
закрытый;
переплетенный.

Закрытый или переплетенный тип в большинстве случаев устраивается при наличии крутых скатов крыш, при перекрученных соседних панелях и применении ряда кровельных материалов.

При данной конструкции панели соприкасающихся скатов переплетаются один с другим или соединяются стыком. Их использование предполагает дополнительные финансовые вклады для устройства гидроизоляции, поскольку в них может задерживаться вода.

При создании ендовы открытого типа осадки самостоятельно стекают вниз. При этом нет необходимости в дополнительном слое гидроизоляционного материала.

До начала работ необходимо подготовить материалы. Основными кровельными комплектующими для монтажа ендовы являются:

алюминиевый ребристый желобок;
полоса из поролона;
лента для герметизации стыков.

Ендова выполняет двойную функцию: по ней отводится вода и она берет на себя наибольшую нагрузку на кровельную систему. Поэтому монтаж и герметизация данного элемента должны быть проведены со всей тщательностью.

Точки для крепления ендов также необходимо выбирать очень внимательно.

Открытая ендова

Сначала укладывают полоску рулонной гофрированной кровли 46-сантиметровой ширины в самом центре узла. Минеральная поверхность должна быть направлена вниз. Ендовый ковер плотно прижимается к гребню, после чего прибивается с использованием гвоздей. При этом соблюдается расстояние в 2,5 см. Крепление начинают с внешнего конца. Нижние кромки при этом необходимо подрезать. С обеих сторон кровельной полосы наносят пластичный цемент 10-сантиметровой полосой (его толщина должна составлять 1,5 мм).

При необходимости стыкового соединения крыши нижняя секция должна быть перекрыта верхней на 30 см.

Крепление производится пластичным цементом.

После этого полосу рулонного материала укладывают лицевой стороной вверх над предыдущей. Для крепления используют цемент и гвозди. До начала укладки кровельных панелей мелом нужно начертить две линии по обеим сторонам вдоль ендовы. При этом следует сохранять 10-сантиметровое расстояние с каждой из сторон гребня.
Вместо рулонной гофрированной кровли можно использовать не подверженный коррозии металл. Для профилактики конденсации и повышения защитных свойств под металл или рулонный материал следует уложить водостойкую мембрану.
Система гидроизоляции открытой ендовы устанавливается по той же технологии, что и при устройстве скатных кровель.

Закрытая ендова

Устройство закрытой ендовы применяется при создании крутых крыш, соприкасающиеся скаты которых соединяются встык или переплетаются.

До начала монтажа кровельной плитки по длине узла необходимо уложить 90-сантиметровую гидроизоляционную полоску из рулонной гофрированной кровли.
Укладка рядов плитки производится вдоль скатов. Ряд должен проходит через ендову и заходить на 30 см на соседний скат. Ендовую кровлю закрепляют при помощи гвоздей, но гвозди не должны оказаться за меловой линией. При отрицательных углах мест стыков для их защиты стыка необходимо использование ендовы ондулин.
На соседнем скате проводят меловую линию с 5-сантиметровым отступом от межгребневого стыка. Укладка плитки на прилегающем скате производится до меловой линии, дальше нее лишнее срезается. Для улучшения дренажа верхние углы панелей срезаются по диагонали. Таким способом можно увеличить срок службы ендовы.

Переплетенная ендова

Этот тип ендов должен полностью покрываться кровельным материалом. Ряды плиток переплетаются и укладываются через ендову. Ендовый ковер служит дополнительным покрытием – поэтому нет необходимости в покрытии несколькими слоями межгребневого стыка.

Популярная конструкция четырехскатной крыши: особенности, достоинства и недостатки.

Если вы ищете полезную информацию о кровле тегола, заходите сюда.

В каких случаях лучше всего использовать жидкую резину для кровли https://rooffs.ru/krovelnye-materialy/zhidkaya-rezina/harakteristiki-i-preimyschestva.html.

С этой целью применяется 91-сантиметровый ендовый ковер. Над подстилающим слоем укладывается гидроизоляция. При наличии переплетенных межгребневых стыков сначала следует уложить кровельную плитку.

Стропильная система ендовы

Основная сложность при проведении работ связана со стропильной системой ендовы. Она в первую очередь предполагает надежную гидроизоляцию, поскольку именно на эту часть приходится самая большая нагрузка кровельных скатов. Система устраивается в точном соответствии с чертежами.

С особой тщательностью следует выполнять ендову, образуемую в месте сопряжения мезонина и главного ската.

После завершения устройства стропил производится укладка кровельного покрытия с выводом на внутренние углы. Требуется использование двух подкладочных слоев с нахлестом.

После монтажа покрытия осуществляется установка верхней ендовы: она придает кровле эстетичный и завершенный вид. При ее креплении соблюдается 3-5-сантиметровый шаг в верх волны. Для изоляции ендовых узлов используется герметизирующая лента для стыков.

При устройстве ендов должны соблюдаться следующие правила:

необходимо убедиться в правильном монтаже герметизирующей ленты для стыка, в соблюдении пропусков для воды и мелкого мусора, отсутствии механических повреждений материала для гидроизоляции и надрывов;
следует дополнить монтаж ендовы обрешеткой;
устройство ендовых планок производится на капельники, в то время как ендова начинается с карниза;
следует заготовить требуемое количество планок для ендов и произвести их монтаж в направлении снизу вверх с нахлестом;
нижняя планка обрезается ниже карнизной линии;
во время установки ендовы необходимо произвести монтаж планок вдоль отбортовок; граничащий с ендовой кровельный материал обрезается по разметке;
крепление осуществляется с помощью закручиваемых в штатные места саморезов; при их использовании кровельное покрытие оказывается плотно прижатым к ендовой планке;
закрепление саморезов на расстоянии меньше 25 см от ендовой оси недопустимо;
выравнивание зарезок в процессе укладки производится с помощью резиновой киянки;
монтаж верхней ендовы производится с нахлестом в 10 см.

Ендова на Т-образной крыше

Многоскатные формы кровель значительно усложняют процесс их монтажа. Все стыки, которые образуют ендовы, должны быть четко проработаны. Для повышения прочности в этих точках необходима установка дополнительных брусьев. Для расположения кровельного конька под нужным углом следует изменить уклон угла ендовы. Использование данной технологии дает возможность устраивать разные по размерам и формам кровли.

Для дополнительной прочности ендовые стропила настилаются досками сплошным настилом.

Монтаж супердиффузной мембраны осуществляется на этот настил. Излишняя влага выветривается через зазор для вентиляции. Устраивать зазор под мембраной не нужно.

Монтаж элемента ендовы производится ниже кровельного материала.

Способ «двойное плетение»

Для установки ендовы необходима деревянная доска (его ширина должна составлять 20-25 см), гидроизоляционная пленка: она монтируется на влагостойкую фанеру или стружечную плиту, крепление производится при помощи фиксирующих гвоздей. Точки крепления должны быть заделаны битумной мастикой.

Применение этого метода целесообразно при равных уклонах скатов, образующих ендову.

При подобном способе монтажа ендовы производится сравнение угла с помощью доски.

Защитным слоем служит гидроизоляционная мембрана.

Особенности монтажа ендового узла

При монтаже ендовы (начиная с конька и кончая карнизом) производятся следующие работы:

В каждую ендову устанавливается дополнительная доска. Установка планок ендовы производится снизу вверх с нахлестом от 20 до 30 см.
Нижнюю планку необходимо обрезать ниже линии карниза. Под ендовыми отбортовками и коньком монтируется уплотнитель.
Между кровельным покрытием и осевой линией ендовы с обеих сторон должен сохраняться 6-10-сантиметровый зазор.
В случае обрезания листов в них должны быть закреплены саморезы с соблюдением расстояния в 1-1,5 см.
При осуществлении крепления листа кровельного покрытия и ендовы надо сохранять расстояние в 25 сантиметров от ендовой оси.

При корректной сборке кровельной конструкции в точках крепления кровельный материал будет соприкасаться с доской, на которой установлена ендова.

В некоторых случаях особенности кровельной конструкции требуют создания ендов, начинающихся и заканчивающихся на скатах кровли – например, при устройстве слуховых окон. В этом случае требуется установка дополнительной доски под ендову.

Лист кровельного покрытия должен быть обрезан таким образом, чтобы срез оказался выше уровня выхода ендовы примерно на 2 см. В листе следует сделать вырезы под боковые и передние стенки слуховых окон. Вдоль стен производится монтаж уплотнителя. Карнизные свесы окон закрываются при помощи планки.

После этого монтируются планки ендовы. Их необходимо обрезать по карнизу и выходу на скат.

Выходящий на скат край должен очень плотно прилегать к поверхности кровельного покрытия. Поскольку угол уклона должен быть как минимум 11%, плотность прилегания достигается ручным формированием верхнего края ендовы.

При необходимости увеличения длины ендовы делается 20-30-сантиметровый нахлест.

Примыкание ендов фиксируется при помощи саморезов и герметика. Под отбортовки монтируется уплотнитель. При этом для стыка ендов применяется герметизирующая лента.

ВЫВОДЫ:

Ендова – один из важнейших элементов кровельной конструкции.
Она подвергается повышенным нагрузкам – поэтому ее монтаж требует особо тщательного подхода.
Различают открытый, закрытый и переплетенный виды ендов.
Производится монтаж как верхней, так и нижней узлов.
Процессы устройства открытой, закрытой и переплетенной разновидностей имеют свои особенности.
Основная сложность при монтаже заключается в устройстве стропильной системы.
Важным моментом при этом является гидроизоляция.
При устройстве ендов необходимо строго придерживаться правил.

Из видеосюжета вы узнаете как правильно выполнить монтаж ендовы с помощью кровли Ондулин.

Источник: https://rooffs.ru/accessories/endova/stropilnaya-sistema.html

Правильное устройство ендовы – виды элементов и конструкций, правила монтажа

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

Конфигурация кровли – крестообразная, в форме буквы Т или Г.
Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
Для монтажа разжелобка не применяются гвозди.
Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

На нем не скапливается мусор.
Осадки быстро эвакуируются с поверхности.
Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

Эстетичность.
Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

Переплетенную ендову достаточно сложно укладывать.
Процесс занимает намного больше времени.
Такая крыша нуждается в регулярной очистке от мусора.
Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
Края разжелобка проклеивают уплотнительной лентой.
Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

https://www.youtube.com/watch?v=UC58u-KCleE

Схема работы выглядит так:

Возле мансардного окна набивают обрешетку.
Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
Размечают место изгиба в нижней части желоба.
Отгибают надрезанные участки в противоположную бортикам сторону.
Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
Края уплотняют лентой.
Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

Источник: https://kryshadoma.com/dopolnitelnye-elementy/pravilnoe-ustroystvo-endovy-vidy-elementov-i-konstruktsiy-pravila-montazha.html

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Виды ендовы
Монтаж для мягкой кровли

Подготовительные работы
Монтаж открытым способом
Монтаж способом «подреза»

Устройство

Стропильная система с ендовами Г-образной кровли

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует.

Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует.

Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды.

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

На заметку

Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы. Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

Основание подготавливают в зависимости от выбранного варианта.

Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

Важно

Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

рядовую черепицу укладывают на КЕ до центральной оси;
все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
расстояние от оси до крепежного элемента должно быть больше 0,3 м;
далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

На заметку

Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Совет

Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

Стропильная система с ендовами Г-образной кровли ↑

Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
Кровельные прогоны второстепенных кровель связаны.
Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Внимание!

Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.

Так выполняется сборка. «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

Источник: http://stylekrov.ru/stropilnaya-sistema-kryshi-s-endovoj-montazh.html
