В этой статье:

Крепеж для стропильной системы — Кровля и крыша

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Основные узлы соединения стропильной системы

Схема крепления мауэрлата к стене.

Прежде чем соединять между собой мауэрлат и стропильную ногу, первый потребуется прочно соединить со стеной. Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельную коньку балки, на которую опираются стропильные ноги. Возложенные функции на данный элемент несущей конструкции заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Иными словами, фундаментом для всей крыши является мауэрлат. Его укладывают на ось стены и закрепляют к ней. В данном случае имеется несколько способов соединения.

Способ первый. При устройстве крыши большой площади по всей длине стены заливается армопояс, куда сразу же вмуровывают металлические штыри под резьбу м12 через каждые 2 м. В данном способе в качестве крепежа мауэрлата со стеной будут шпильки, которые насквозь проходят через балку и притягиваются к стене с помощью гайки и шайбы. При небольшой площади крыши, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно на вмурованные в процессе кладки шпильки.

Способ второй. Еще один вполне доступный способ сделать стропильную систему устойчивой – это крепить мауэрлат к стене с помощью проволоки. Для этого понадобится за 3 ряда до конца кладки уложить середину проволоки между рядами кирпичей. Ее длина должна быть достаточной, чтобы хватило обвязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропило проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропильной ноги к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и вида стропил, которые могут быть висячими или наслонными.

Жесткое и скользящее соединение нижней части стропил с мауэрлатом

Основные узлы стропильных ферм.

Узлы соединения в данном случае будут выполнены из дерева и могут иметь несколько видов:

Зуб, имеющий только упор.
Зуб, имеющий шип и упор.
Упор непосредственно в балку.

Врубка одинарного зуба используется для крыши с большим углом наклона, где угол между мауэрлатом и стропильной ногой более 35º. Для этого в стропильной ноге потребуется вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Применение шипа позволяет избежать бокового смещения стропила. Врубка двойного зуба используется при монтаже более пологих крыш. Последний способ применяется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяется металлическим, поскольку позволяет не только получить более надежную конструкцию стропильной системы, но и значительно сократить работы по ее монтажу. Поэтому в качестве дополнительных крепежей используются металлические стропильные болты, скобы, пластины, хомуты, петли и различные уголки.

Пример скользящего соединения..

Наиболее используемый метод жесткого соединения – это вбивание гвоздей с боковых сторон под углом в мауэрлат. Таким образом происходит внутреннее скрещивание внутри него. Далее для окончательной фиксации соединения вбивается вертикально третий гвоздь. Еще один способ предотвращения поперечного смещения стропильной ноги – это закрепление ее по бокам металлическими уголками.

Схема для подвижного крепежа стропил в нижней части применяется для домов, построенных из оцилиндрованного бревна или бруса. Так как в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т. е. происходит усадка здания.

Схема жесткого крепления в данном случае недопустима, поскольку такие подвижки могут привести разрушению стены. Это значит, что узлам крепления требуется обеспечить подвижность. В таких случаях используются специальные шарнирные соединения, которые называются салазки либо уголки с продолговатым отверстием под крепеж. Скользящее сопряжение в данном креплении достигает двух уровней свобод путем свободного движения одного из элементов крепежа.

Узловое коньковое соединение

Коньковое соединение стропильной системы можно получить тремя способами: встык, внахлест и на коньковую балку.

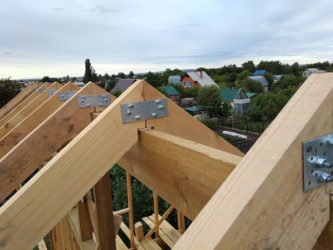

Схема конькового соединения стропильной системы.

Встык. Верхнюю часть стропильной ноги нужно обрезать под углом, равным уклону крыши. Противоположную ногу также подгоняют под соответствующий угол, но с наклоном в другую сторону. Далее они между собой соединяются в верхней точке с помощью гвоздя, который должен быть забит в торец стропил с захватом противоположного конца. Кроме гвоздей, для более прочного соединения стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для ее установки используются болты или гвозди.

Следующие два способа будут подобными первому, но имеют небольшую разницу. При креплении внахлест верхние части стропильной ноги будут соединены между собой своими боковыми сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно к коньковой балке. В данном случае в качестве крепежей используются резьбовые шпильки с шайбами и болты.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам потребуется установить необходимое количество диагональных связок. Наличие раскоса и подкоса (подстропильной ноги) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка раскоса осуществляется путем упора верхней части в угол фронтона, а нижней частью он упирается в основную балку перекрытия. Подкос помогает снизить нагрузку на стропила по центру. Его монтаж ведется под углом 45º. Закрепляются диагональные связи с использованием хомутов, уголков, пластин.

Виды и особенности металлических крепежей для стропил

Если ранее в качестве таких крепежей мастера использовали деревянные элементы (бруски, накладки, нагели, металлические скобы, деревянные штыри, клинья), то сейчас такие способы уступают более современным видам.

Строительный рынок имеет большой модельный ряд металлических крепежей, которые теперь намного прочнее и позволяют процесс монтажа стропильной системы сделать намного проще. В технологии изготовления данных элементов используется металл, толщина которого варьируется от 1.

5…3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам в сравнении с любым другим материалом. Кроме того, крепежи стропил представлены любых размеров и позволяют с большой точностью осуществлять технологический процесс.

Виды крепежных элементов для стропил.

К металлическим крепежам стропил, которые могут быть перфорированными и гвоздевыми, относятся:

лента монтажная перфорированная;
уголки;
пластины;
опора балки;
опора бруса;
проволочная стяжка;
саморезы;
болты с гайками;
уголки КР;
кронштейны WB;
крепежные элементы LK.

Применение перфорированных изделий позволяет достаточно прочно закрепить стропила со всеми частями системы и обеспечить хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и саморезы, с помощью которых и осуществляется крепление к дереву. Размер изделия регулируется обрезкой на нужную длину и ширину.

Также крепежные элементы могут быть гвоздевыми. Однако использование такого вида возможно только в заводских условиях методом просечки, которая отгибает конусовидную часть. Эта операция осуществляется специальными станками под давлением.

Источник: https://krovlyaikrysha.ru/krepezh-dlya-stropilnoy-sistemyi.html

Крыша с тремя фронтонами устройство стропил

В последнее время о строительстве загородного дома стали задумываться все больше наших соотечественников. Этому в немалой степени поспособствовало разнообразие объектов, которые удалось построить другим счастливчикам. Это уже далеко не те строения, которые повсеместно возводили пару десятилетий назад.

Если владелец хочет получить что-нибудь оригинальное, то ему не стоит оставлять без внимания ни одной детали своего дома, в том числе и крышу. Есть дома, которые украшают купола, шпили, а также многогранные конструкции.

Но даже их оригинальность никак не может повлиять на популярность классических вариантов.

В первую очередь это касается двухскатной крыши, которая имеет простую конструкцию, поэтому ее может построить даже человек с небольшим опытом в строительстве.

Расчет площади крыши

Реализация любого строительного замысла необходимо начинать с составления проекта, в котором должны быть указаны точные размерные характеристики будущего строения.

И здесь очень важно не ошибиться, поскольку от правильности расчетов зависит конечный результат. Еще это приведет к увеличению сметы из-за необходимости приобретения дополнительного количества стройматериалов.

Однако всего этого можно избежать, если вы будете следовать простым правилам:

Не пытайтесь включать в проект вентиляционные отверстия, дымоходные трубы или мансардные окна. Такая работа под силу только специалисту, а у вас, скорее всего, это вызовет лишь путаницу.
Вы должны точно рассчитать длину ската. Поэтому вам нужно знать, что его низ будет находиться у карниза, а верхняя часть — рядом с коньком.
При расчёте длины крыши необходимо брать в учёт конек.

При работе с рулонными кровельными материалами или мягкой черепицей обязательно нужно уменьшить длину скатов на 70 см.

Для облегчения работы по устройству двухскатной кровли необходимо вначале разбить площадь конструкции на простые элементы, рассчитать площадь каждого, а в самом конце их суммировать.

Обычно это можно сделать, даже не зная специальных математических формул, ведь для изготовления наиболее популярных разновидностей кровель используются прямоугольные и треугольные формы.

Виды стропильных систем

Любая крыша обязательно включает в себя такой элемент, как стропила. Присутствуют они и в конструкции двускатной кровли. Стропила необходимы для поддержки кровли, а, учитывая, что крыша подвергается нагрузкам не только со стороны ветра, но и осадков, выбирать стропило необходимо с запасом.

На сегодняшний день в строительстве используются два вида стропильных систем:

При выборе правильного варианта необходимо исходить из габаритов крыши и конструкции дома. При наличии в конструкции дома средней несущей стены ее можно приспособить под основание для наслонных стропильных систем. Если таковой не предусмотрено, то можно использовать промежуточные столбчатые опоры.

Монтаж стропильной системы двухскатной крыши своими руками нужно производить таким образом, чтобы их концы опирались на стены сооружения, а их средняя часть — на стен ы или опоры. Из-за этой особенности элементы стропильных систем работают по принципу балок — всегда на изгиб. Кровли этого типа до сих пор пользуются популярностью в том числе и благодаря своему малому весу.

При отсутствии в конструкции здания промежуточных опор наиболее целесообразно выбирать висячие стропила для устройства двускатной кровли с фронтонами. Наслонные конструкции стоит рассматривать лишь тогда, если опоры установлены с шагом не более 6,5 м.

При необходимости можно увеличить ширину стропил, но для этого придется установить дополнительные опоры.

К примеру, при использовании стропильной системы двухскатной кровли с одной дополнительной опорой расстояние будет равно 12 м, а при использовании стропил сдвумя опорами ширину увеличивают до 15 м.

Для обеспечения максимально плотного примыкания стропила к балке его сперва прикладывают к месту фиксации и наносят отметку для выполнения распила. Именно за счет распила и можно добиться наиболее жесткого соединения бруса с балкой. У строителей это место принято называть подпятником.

При строительстве дома из бруса стропильные ноги нужно укладывать таким образом, чтобы они опирались на верхние венцы, а в качестве крепежа для них используют болты, скобы или нагели. В процессе установки элементов стропильной системы для кровли с фронтонами своими руками обязательно используют металлические накладки и болты. В остальных случаях следует применять специальную конструкцию — мауэрлат.

Крепление мауэрлата своими руками

Мауэрлат представляет собой основание, выполняющее функцию опоры для стропильной системы. Как правило, под эти цели используют брус сечением 15 x 15 см. Он отлично выдерживает создаваемую на него нагрузку и может использоваться в качестве своеобразного фундамента для крыши. Для мауэрлата выбирают место непосредственно под стропильной ногой вдоль всего ската кровли.

В большинстве случаев внешнюю часть бруса располагают заподлицо с плоскостью стены, присутствующая здесь кирпичная кладка повышает его прочностные характеристики. В соответствии с технологией монтажа мауэрлата, в обязательном порядке необходимо создать слой гидроизоляции. В качестве материала можно использовать рубероид, который желательно укладывать в несколько слоев.

Использование достаточно массивной кровли не гарантирует надежную защиту от ветровых нагрузок, так как она имеет достаточно большую площадь. Поэтому для наиболее эффективного решения этой проблемы необходимо обеспечить надежное крепление мауэрлата. Это является одним из основополагающих требований, соблюдение которых гарантирует качественное устройство двускатной крыши.

Технология монтажа

В процессе монтажа мауэрлата своими руками необходимо сделать так, чтобы эта конструкция и стропила не находились в непосредственной близости друг от друга. Иначе опорный брус может значительно ослабнуть. В качестве одного из вариантов решения этой проблемы может быть разнесение отверстий для шпилек и точек контакта со стропилами на максимально возможное расстояние друг от друга.

Это можно сделать несколькими способами:

Бруски. Их следует замуровать в конструкцию строящейся стены за несколько рядов до ее завершения. Крепление мауэрлата обеспечивается за счёт вбитых в них скоб.
Шпильки. Установка этих элементов производится только тогда, когда стена будет практически построена. Для этого подбирают шпильки диаметром 12-15 мм, глубина их установки должна составлять как минимум два-три ряда. Располагаться крепежи необходимо на расстоянии около 150-200 см.
Стальная проволока сечением 3-4 мм. Ее укладывают за несколько рядов до завершения стены, причем обязательно у неё должны остаться концы, чтобы можно было крепко зафиксировать мауэрлат. Делать таких вкладок нужно столько, чтобы их оказалось больше количества стропильных ног.
Железобетонный пояс. По мнению многих специалистов, этот метод лучше всего подходит для пенобетона, газосиликатных блоков и прочих материалов, обладающих схожими свойствами. Фиксация обеспечивается благодаря резьбовым шпилькам, которые устанавливают в опалубку еще до заливки. Для неё используют ту марку бетона и берут аналогичную плотность армирования, что указаны в проекте.

Источник: https://betonzavod-info.com/krysha-s-tremya-frontonami-ustroystvo-stropil/

Сооружение стропильной система фронтонами: виды, правила монтажа

Скатную крышу обычно формирует стропильная система. Стропило или стропильная нога — это балка из дерева или металла, которая является основным несущим элементом в конструкции крыши.

Совокупность нескольких стропил создают особую систему опорных балок, с помощью которой формируется крыша. Стропильная система должна рассчитываться по собственному весу, нагрузкам от снега и ветра, и по другим параметрами. Рассмотрим, как правильно делается стропильная система, какие виды стропил бывают.

Виды стропил

В зависимости от того как установлены и закреплены стропила они делятся на два вида:

Наслонные — концы стропил опираются на стены или подпорки. Само слово »наслонные» произошло от »настилать» — стропила настилаются по готовым опорам с двух сторон.
Висячие — один конец стропила замыкается со стропилом противоположного ската. Стропила удерживаются за счет взаимного упора.

Особенности наслонных стропил

Наслонные стропила могут опираться на внешние стены разной высоты. В таком случае они образуют односкатную крышу.

В двускатной крыше наслонные стропила должны опираться нижним краем на несущие стены, а верхним — на внутренние стены, или специальную конструкцию (опоры, фермы) которая в свою очередь опирается на внутренние стены.

При строительстве крыши особое значение приобретает вопрос передачи от стропил на стены распорных сил и нейтрализация этих сил.

Если стропила одним концом упираются друг в друга, а другим жестко с помощью вруба заделаны в мауэрлат, то они будут передавать на мауэрлат распорное усилие. Одним из способов нейтрализации распорных усилий, является создание армированного железобетонного пояса поверху стен, жестко связанного с мауэрлатом.

Если вруб на мауэрлате и стропиле будет сделан горизонтальным, то распор (силы в горизонтальном направлении) на мауэрлат передаваться не будут. Для их компенсации применяются другие конструктивные элементы.

Висячие

Висячие стропила упираются друг в друга. Конструкция, состоящая из ряда пар висячих стропил, способная нести нагрузки. Подпор верхнего края стропил отсутствует.
Создаваемый распор в этой системе нейтрализуется дополнительным элементом — балкой закрепленной между нижними концами стропил. Эту балку называют затяжкой.

Материал балки, ее конструкция, а также способ закрепления со стропильными ногами должны быть рассчитаны на растягивающие усилия. Данная стропильная система передает на стены только вертикально направленные силы.

Мауэрлат и особенности крепления стропильных ног

Мауэрлат — брус укладываемый на верхний торец стены, служит опорой под стропила, перераспределяет точечную нагрузку от стропильной ноги на большую площадь стены. Связывает армопояс в верхней части стены со стропилом.

Если стены сделаны из тяжелых материалов, то между ними и мауэрлатом из дерева укладывается гидроизолятор (рубероид).

При определенных перепадах температуры и влажности на стенах из тяжелых материалов возникает роса.

Непосредственное крепление деревянных элементов к бетону, камню и их производным нежелательно из-за ускоренного разрушения древесины вследствие повышенной влажности в месте контакта.

Мауэрлат закладывается на торцах стен выше перекрытия на 0,3- 0,5 м, что обеспечивает его нормальное проветривание, осмотры и обслуживание. Сам же мауэрлат обычно крепится шпильками, которые закладываются в армопояс в верхней части стены во время его изготовления.

Крыши с несущими фронтонами

Фронтоны крыши можно сделать несущими, способными воспринимать нагрузку от кровли. Тогда стропильная система окажется не нужной, их заменят балки уложенные между фронтонами. Эти балки называются слегами.
Подобные конструкции крыши широко применяются при создании домов из дерева, когда вес несущего фронтона (самца) не слишком велик, а его прочность достаточная.

При строительстве стен и фронтонов из тяжелых материалов, как правило, необходимо дополнительное армирование, а сами слеги лучше выполнять из металла, что бы они служили армирующим поясом между тяжелыми фронтонами.

В частном строительстве не редко возводятся смешанные конструкции, в которых фронтоны и слеги сочетаются со стропильной системой в другой части здания. Комбинации помогают достигать необычности дизайна, оригинальности для всего здания.

Указанные выше принципы создания крыши отражаются в проектах. Конкретные же конструкции, способы стыковки стропил между сбой и с другими элементами и мауэрлатом рассчитываются по возможным нагрузкам, по обеспечению необходимого запаса прочности. Крыша возводится в соответствии с проектными решениями.

Источник:

Как сделать фронтоны крыши дома

Ограниченное кровлей пространство в верхней части фасада здания, расположенное между двумя скатами по бокам или находящееся у основания карниза, называется фронтоном.

Раньше данный термин обозначал только часть стены под кровлей, выкладываемой кладкой вместе с капитальными стенами. В домах из деревянного бруса возводимые под кровельный скат стены называли щипцовыми.

На сегодняшний день данные два термина объединились: словом «фронтон» принято обозначать любой участок стены, расположенный в районе чердачного помещения, который строится со срубом при помощи брусьев, выкладывается кирпичом, некоторыми другими материалами.

Самостоятельное возведение фронтона возможно при условии овладения некоторыми навыками и после изучения основных правил.

Функции и геометрия фронтона крыши

Различают следующие основные виды:

килевидный фронтон по конфигурации напоминает перевернутый киль корабля, часто встречается в древнерусском деревянном зодчестве;
лучковый — похож на натянутый лук; по мере увеличения сегмента круга данный тип фронтона становится циркульным;
полукруглый — имеет полуциркульное завершение;
прерванный — оснащен горизонтальным карнизом, который прерывается для вставки некоторых деталей (например, окна). При почти полном отсутствии карниза, когда фронтон опирается только на две колонны, данный тип называется полуфронтоном. При полном исчезновении карниза он (карниз) трансформируется в щипец или вимперг (в готической архитектуре);
разорванный — его концы не сходятся в верхней точке, между ними сохраняется свободное пространство, в котором можно разместить пьедестал для вазы, бюст, любое другое украшение;
раскрепованный — его части (раскреповки) выступают вперед;
самцовый — фронтон данного типа складывается из бревен и представляет собой прямое продолжение торцевой венцовой стены треугольной формы;
ступенчатый — имеет форму уменьшающихся кверху в размерах ступеней;
трапециевидный — как и следует из названия, имеет форму трапеции;
треугольный — в форме равнобедренного треугольника.

Высота фронтонов может варьироваться от 0,7 до 1 метра при строительстве нежилого чердачного помещения и до 2,5 метров при проектировании полноценной мансарды. Использование помещения в качестве жилого возможно и при высоте 1-1,5 м.

Способ строительства фронтона определяется тем, будет ли он отдельным элементом или продолжением стен.

Если он проектируется в виде отдельной детали, то необходима укладка изолирующего материала между фронтоном и основной стеной. Кроме того, монтируются отливы и козырек.

Независимо от формы фронтон должен выполнять несколько основных функций:

защищать чердачное помещение от воздействия ветра и проникновения влаги;
сохранять тепловой режим — если планируется строить жилое отапливаемое чердачное помещение (в данном случае непременно должно
производиться утепление мансардного фронтона);
быть прочным, устойчивым, если на него будут опираться балки перекрытия, а также придавать всей крыше достаточную жесткость;
быть элементом декора здания — красиво оформленный фронтон становится своеобразной изюминкой экстерьера дома.

Выбор порядка работ: до или после возведения стропил?

При наличии в данном регионе сильных ветров и связанной с этим необходимости укрепления данной части дома и ее применения как опоры для балок перекрытия фронтон необходимо строить до возведения стропильной системы.

Такой метод удобен в том смысле, что стропильные балки не будут мешать работе.

Свои плюсы есть и у варианта, при котором обшивку делают уже после возведения стропил и установки обрешетки. В данном случае можно избежать перекосов крыши по причине асимметрии углов.

Обрешетка при этом становится своеобразным ограничителем в процессе возведения щипцовых стен. При проектировании облегченного варианта, когда обрешетку сооружают из тонкого бруса, а обшивку делают из фанеры, ондулина, пластика, некоторых других облицовочных материалов, появляется необходимость его прочного крепления к основе стропильными балками.

Строительство фронтона крыши своими руками

Возведение фронтона своими руками — задача вполне реальная. Можно при этом использовать любой материал: кирпич, пеноблок, дерево.

Необходимо определить высоту и форму фронтона. Делать это надо еще до начала работ. Данные нужно занести в проект здания.
В место крепления верхней части фронтона устанавливают мачту. Она закрепляется в строго вертикальном направлении.
Натянуть от верхушки мачты по длине сторон здания капроновый шнур, в натянутом состоянии закрепить его.
Возвести фронтон необходимой формы.

Высота и форма

Как уже было сказано, для нежилых фронтонов подходит высота до 0,7, а для жилых — до 1 м. Кровля данного типа может использоваться в качестве полноценного жилья.

https://www.youtube.com/watch?v=WSKjVpLz15w

Можно установить окна мансарды, сделав люкарну. Наличие окон зрительно увеличивает пространство. Высота от 1,4 до 1,5 метров оптимально подходит при создании фронтонов для мансардных кровель.

Наилучшим вариантом считают высоту 2-2,1 м. При выборе данной величины можно добиться максимальной функциональности и эффективности использования пространства.

Главные нагрузки на фронтонные стены определяются следующими факторами:

типом крыши;
интенсивностью силы ветра;
высотой расположения над уровнем моря;
силой сопротивления дома порывам ветра;
спецификой климатических и других условий региона, в котором проводится строительство.

Необходимо произвести расчеты фронтона кровли, геометрических параметров дома, всей конструкции. Это необходимо для оценки возможных нагрузок в зависимости от воздействия внешних факторов.

В готовом здании при двускатной форме кровли помещение должно будет принимать аэродинамический коэффициент нагрузок, равный 0,7. При вальмовой четырехскатной кровле коэффициент может варьироваться в пределах от 1,4 до 1,6.

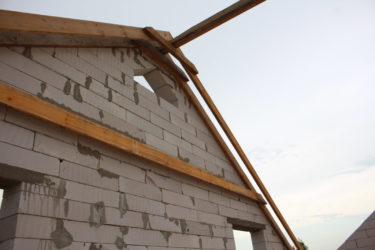

Устройство кирпичного фронтона

При наличии кирпичных стен фронтоны, количество которых может варьироваться, также делаются из кирпича.

С торцевых сторон здания, где необходимо возведение фронтонов, кладка из кирпича должна быть в два ряда, причем на толщину стенки фронтона, а не на полную толщину стен.

Внутреннюю часть толщины стены необходимо оставлять незанятой для укладки мауэрлата или с целью устройства армпояса до создания мауэрлата.

Причина заключается в том обстоятельстве, что заливают армпояс по общему периметру здания, при этом создается жесткая конструкция, препятствующая распорным силам, создаваемым стропильными ногами.

При заливании армпояса только по стенам, на которые опираются стропильные ноги, возникающие при этом распорные силы могут стать причиной раздвигания стен в верхней части и привести к весьма негативным для всей конструкции последствиям, что оказывается невозможным при создании сплошного армированного железобетонного пояса.

Для строительства фронтона из кирпича в средней части торцевой стены устанавливается рейка, высота которой должна быть равна высоте проектируемого конька.

От верхней части рейки по направлению к углам стены натягиваются тонкие шнуры. В итоге получается равнобедренный треугольник. Данный вариант подходит для кровель правильной геометрической формы.

В остальных случаях рейку выставляют в том месте, где должен располагаться конек.

Кирпичную кладку возводят в пределах натянутых шнуров. Грани кирпичей по краям должны по форме соответствовать тому натянутому шнуру, к которому они будут примыкать.

При следовании указанному методу в будущем отпадает необходимость стесывания ненужных частей кирпичей или доделывания и докладывания образующихся больших щелей.

Источник: https://potolko.ru/ustanovka/stropilnaya-sistema-frontonami-nyuansy-sooruzheniya-krysh-po-frontonnym-stenkam.html

Как возвести кирпичный фронтон своими руками

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

На заметку

Кирпичный фронтон подходит любой крыше, независимо от ее конфигурации и протяженности стен.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Важно!

Каждый из отделочных материалов имеет свои нюансы использования. К примеру, обшивать сайдингом можно не раньше двух лет после строительства, чтобы дом успел дать усадку.

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции. Вот почему так важно учесть все нюансы заблаговременно.

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание.

Перекрытие последнего этажа проектируется с определенным запасом прочности, учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.
Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м2 уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.

Кирпичный фронтон своими руками: общие рекомендации ↑

Кирпичную щипцовую стену строят по следующим схемам:

параллельно с возведением стен, до установки системы стропил. В этом случае повышается риск обрушения стены под порывами сильного ветра, тем не менее эта самая популярная схема для возведения подобной конструкции,
после устройства крыши. Этот варианта создает определенные сложности при закладке щипцовой стены кирпичом, поскольку проведение работ в достаточно стесненных условиях довольно-таки некомфортно.

В кирпичных сооружениях стропила опираются на мауэрлат, представляющий собой толстый брус из дерева. Правильно установленный он гарантирует точное примыкание стропила к кирпичному фронтону. Рассмотрим, как поставить торцы мауэрлата грамотно.

После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.
После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.

На заметку

Следует отметить, что кладку подымают не на полную толщину стены, а на толщину кирпичного фронтона.

Только при таком подходе ничего не мешает установить мауэрлат и подвести к опорному брусу наклонные стропила. Затем беспрепятственно приступить к монтажу крыши. Если пренебречь этим правилом, то мауэрлат и тем более стропильные ноги выступят наружу. Таким образом, прежде чем начать монтаж крыши, надо будет сдвинуть опорный брус внутрь. А для этого придется сбить, по крайней мере, один ряд имеющейся лицевой кладки.

Для повышения прочности конструкции кирпичный фронтон армируют, закладывая в процессе кладки арматурную сетку.
Если строительство ведется в местности с сильной ветровой нагрузкой, особенно на щипцовую стену, рекомендуется воздержаться от размещения на ней окон или дверей.
Щипцовые стены защищают от воздействия осадков и талой воды при помощи кровельных свесов, ширина которых определяется для каждой конструкции индивидуально. Их создают за счет выпуска элементов обрешетки и конькового бруса.

Монтажные работы начинают с разметки. Конструкция чаще всего представляет собой равнобедренный треугольник. В этом случае в срединной точке стены строго вертикально устанавливают рейку, длина которой совпадает с высотой щипцовой стены. Затем ее верхнюю точку соединяют с углами стен, натянув капроновый шнур. Стороны воображаемого треугольника могут быть и не равны, тогда рейку передвигают по направлению конькового бруса.

Подрезку и кладку боковин выполняют в соответствии с натянутым шнуром. Сначала кладку осуществляют «всухую». Примеряют кирпич к натянутому шнуру и делают соответствующие отметки, после чего срезают с кирпича угол с учетом величины кладочного шва. Толщина шва составляет примерно 1,5 см. Так можно избежать ступенчатости конструкции, которую в дальнейшем придется подправлять: стесывать лишние участки или дополнять недостающие.

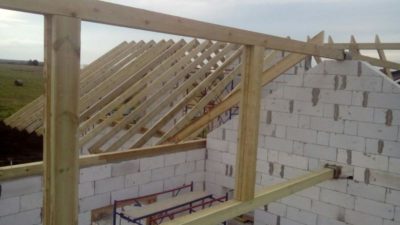

Способы завязывания франтона стропильной системы двухскатной крыши

Фронтоны устанавливаются с обеих сторон расположенного под крышей чердачного пространства. Они выполняют опорную функцию для стропиловочной системы и защищают подкровельное пространство от осадков, ветра и других природных явлений. Имеющиеся у стропильной системы двухскатной крыши способы завязывания фронтона несложные и понять их устройство (с применением знаний на практике), могут даже начинающие строители.

Кровля с двумя скатными плоскостями — одна из самых распространенных. Её основные достоинства — простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Две плоских поверхности с одинаковой площадью такой крыши или с небольшим разбросом по значению угла уклона и изменение коньковой оси способствуют упрощению схода осадков, имеют меньше сложных участков (чем у крыш других типов), опасных для накопления влаги и снеговых наносов.

Такая кровля включает: 2 скатных поверхности с разными или одинаковыми (чаще) углами уклона и площадями, а также 2 фронтона (называемых щипцовыми стенками) — стенок с торцевых (боковых) сторон кровли, которые не являются, непосредственно, составляющими стропиловочной системы и скатных плоскостей. Обычно фронтоны делают из другого (чем стенки дома) стройматериала.

Виды кровельных фронтонов

Чаще всего щипцовые (боковые) стенки домостроения возводятся из такого же стройматериала, что и несущие стенки, но в некоторых случаях применяются другие виды материалов. Например, стенки строят из кирпича, а сами фронтоны выполняют из деревянных досок, брусьев. Причинами применения других стройматериалов для обустройства фронтона, является его возведение уже под готовую кровлю, а также экономия материалов.

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Типы обустраиваемых фронтов крыши

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе — являются треугольником с неравными сторонами.
Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали — статую или различные другие лепные детали).

Это тоже важно знать: Как правильно выполнить расчет стропильной системы

Применяемых сегодня в строительстве видов фронтонов достаточно много, но перечислять их все не имеет особого смысла, ведь сейчас используется только несколько самых популярных разновидностей: — треугольный, и часто встречающийся его подвид — пятиугольной формы.

Такая форма получается на изломанных скатных поверхностях кровли — на мансардах.

Обустройство фронтонов – до или после возведения кровли?

Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки — самый лучший вариант — возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

Ситуации такого рода возникают, если нужно как можно быстрей закрыть крышу и само строение от проливных дождей, или когда отсутствует четкий плана возведения кровли: иногда угол между скатными поверхностями определяется в ходе строительства и основным критерием выбора являются только эстетические запросы домовладельца.

Этот вариант имеет следующие достоинства: фронтон связывается с деталями стропиловочной конструкции и получает опору, тогда как фронтон, монтируемый перед возведением стропиловочной системы, является просто верхней частью стенки, никак не укрепленной, требующей поддержки в случае действия сильных ветров.

Большая часть используемых на фронтонах украшений выполняют роль вспомогательного элемента, выполняющего, кроме декорирующей, функцию механического усиления.

Определиться окончательно с очередностью монтажа стропиловочной системы или фронтона позволяют используемые для его обустройства стройматериалы, а также различные иные обстоятельства — погодные условия, сроки и срочность внутренних работ по отделке.

В среде профессионалов-кровельщиков единого мнения о порядке строительства тоже нет — одни считают, что вначале необходимо обустроить фронтон, другие безапелляционно заявляют, что в первую очередь строят кровлю. Поэтому оба этих способа считаются равноценными.

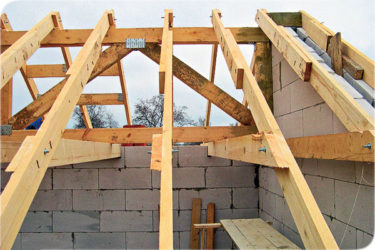

Стропильная система двухскатной крыши способы завязывания франтона

Выделяют для стропильной системы двухскатной крыши способов завязывания фронтона 2 вида: с использованием кирпича или с применением древесины.

Фронтон из древесины

Фронтон крыши из дерева

Эта разновидность фронтона фактически является обшитым последним рядом стропилин. Его форма в точности повторяет очертания стропилин, если фронтон построен из брусьев или бревен, то он связывается обрешеточной конструкцией со стропиловочной системой.

Нужно учитывать, что брусья или бревна — массивные стройматериалы, не позволяющие возвести фронтон после постройки кровли. Каркасная разновидность такого фронтона может быть смонтирована после возведения кровли, так как деревянные доски — легко обрабатываемый стройматериал, имеющий небольшой вес, и его легко можно собрать на крыше.

Обычно фронтон из деревянных стройматериалов не рассматривается как самостоятельный элемент, который можно возводить одновременно с обустройством стропиловочной конструкции, так как его постройка не требует использования водных связывающих растворов. Кроме этого, одновременное возведение крыши и фронтона позволяет выполнить самую точную подгонку всех деталей обеих конструкций.

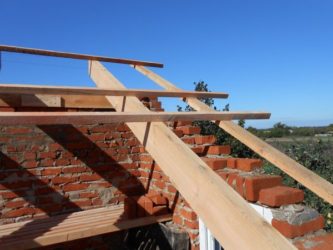

Кирпичный фронтон

Фронтон крыши из кирпича

Такая разновидность фронтона требует возведения перед обустройством стропиловочной конструкции. Иногда делают наоборот, и заполняют торец кровли кирпичом, но это этот вариант встречается очень редко, и чаще выполняется в силу сложившихся обстоятельств. На уже построенную щипцовую стенку необходимо установить поперечные балки, являющиеся несущими для стропилин. Поэтому края балок и фронтон должны быть строго ровными, чтобы не допустить искажения формы кровли.

Кирпичную кладку выполняют по натянутой веревке или шнуру, который одним концом прикрепляется к деревянному бруску, рейке или доске и обозначает самую верхнюю коньковую точку. Еще один конец веревки прикрепляется к нижней точке на мауэрлате. В верхней части бруса выполняется врезка под брусок конька, аналогичная выемка выполняется в нижней части — в основании мауэрлата.

Если скатные поверхности имеют большие площади, используют промежуточные дополнительные бруски, устанавливаемые на середине скатных плоскостей и служащие опорой для стропилин в средней их части. Дальнейшее размещение стропилин и деталей обрешеточной конструкции связывает прочно все несущие бруски друг с другом и служит для укрепления фронтона, защищая его от ветровых и других нагрузок.

Важно: фронтон домостроения является одним из опорных элементов стропиловочной системы, одновременно увеличивая нагрузку на нее из-за действия ветров. Поэтому постройка стропильной системы двухскатной крыши и способы завязывания фронтона, а также его обустройство должно выполняться с учетом всех имеющихся нагрузок и направлений их компенсирования, в противном случае возникнет дополнительное давление на стропиловочную конструкцию, приводящее иногда к деформированию кровли.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/sistema-stropil-dvuskatnoj-kryshi-i-metody-zavyazyvaniya-frontona/
