Крепление стропил к мауэрлату без запила

В этой статье:

Крепление стропил без запила к мауэрлату в односкатной крыше

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

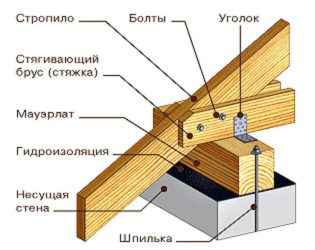

При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

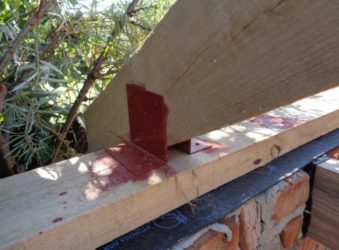

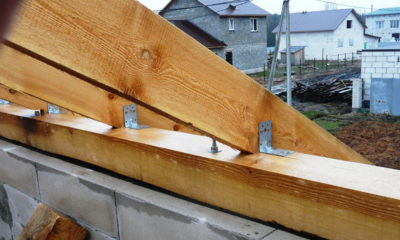

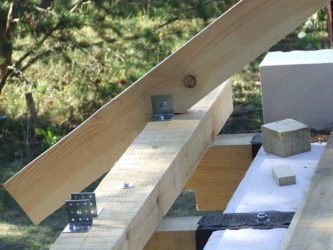

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

металлических уголков разного размера;
специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

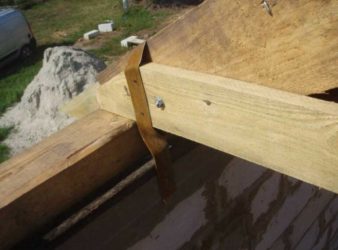

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т.п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Источник: https://build-experts.ru/kreplenie-stropil-bez-zapila/

Способы крепления стропил к мауэрлату

Крепление стропил к мауэрлату – один из наиболее важных моментов при строительстве дома, в частности при монтаже кровли.

Вся сложная система крыши налегает на мауэрлат, который является ее основой, так называемым фундаментом всей кровли.

Именно мауэрлат оберегает несущие стены от искажений, связанных с давлением крыши, при этом одинаково распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются главными конструктивными частями крыши.

Основные узлы присоединения стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

К ним относят:

уголки – применяют при потребности крепко установить стропильные ноги на мауэрлат. Способны делать крепление более стойким. Плюс в том, что не нужно делать надрезы в деревянных частях – уголки закрепляются гвоздями «ерш» или саморезами;
кронштейны – производятся из оцинкованной стали. Монтаж осуществляется без запила древесины, кронштейны крепятся анкерами, гвоздями или шурупами;
перфорированная монтажная лента – используется для дополнительной фиксации узла соединения, придания кровельной системе цепкости. Для монтажа требуются саморезы или гвозди;
крепежи LK, «салазки» – используют для защиты кровли от деформации при оседании почвы и усадке здания;
болты с гайками, гвозди, проволочные стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными – не стоит на этом экономить.

Нужно исключить применение всевозможных прокладок, которые со временем могут деформироваться и выпасть.

Стропильная конструкция состоит из мауэрлата, ендов, стропильной ноги, коньковых перегородок, прогонов, обрешетки.

Чтобы разобраться, как все составляющие соединяются между собой, нужно определить, что представляют собой узлы сцепления мауэрлата и стропил.

Для начала мауэрлат крепится на ось стены. Существует немного способов скрепления.

Первый способ подходит при монтаже крыши крупной площади. Для этого по всему периметру стены заливается армопояс, в который тут же вставляют штыри из металла.

В этом случае мауэрлат к стене будет присоединен шпильками, которые проходят сквозь балку и монтируются.

При использовании второго способа мауэрлат крепится к стене с использованием проволоки. Для этого нужно уложить ее между слоями кирпичей (за 3-4 ряда до окончания кладки).

При этом можно зафиксировать стропило проволокой непосредственно к стене. Однако такого рода соединение может нарушить целостность стены.

Если узел закрепляется к балке, то в стропиле заготавливают «зуб с шипом», а в балке с этим гнездом должен быть вырезан упор для шипа.

Врубку делают на расстоянии 0,2 – 0,5 м, начиная от той части балки, которая свисает. Одиночный «зуб» делают с шипом, который не допустит смещения в стороны.

В случае с пологой крышей, если градус наклона меньше 30°, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одну часть стропил нужно срезать под таким же градусом, что и наклон у крыши, а затем необходимо упереть в соответствующее стропило с обратной стороны (они должны быть срезаны одинаково).

Обрезание углов желательно делать по трафарету. Для фиксации обычно используют 2 – 4 гвоздя. Стык закрепляют, наложив на него пластину из дерева или металла.

Установка на коньковый брус схожа с предыдущим креплением. Отличие заключается в том, что между обрезанными под углом стропилами фиксируют коньковую балку. Этот тип узла сложен, по этой причине практически не используется в строительстве.

Внахлест – самый популярный способ, хотя схож с первым. Главное отличие – соединение делают не встык, а внахлест. Стропила соединяются боковыми срезами. Притягивают их гвоздями, болтами или шпильками.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Есть несколько видов крепления для этой схемы. Так, нужно сделать углубление на стропильной ноге, после закрепить мауэрлат и балку, затем зафиксировать все гвоздями.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Это свойство очень полезно в первые годы после окончания стройки, так как со временем новое здание дает осадку.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Несколько важных нюансов

Несколько рекомендаций относительно крепления стропил :

нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность крыши и безопасность жителей дома напрямую зависят от надежности строения. Халатность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
все работы следует выполнять предельно аккуратно, использование различных прокладок недопустимо;
не рекомендуется использовать установку стропил без мауэрлата, так как может возникнуть риск искажения и нарушения целостности стен дома;
самым подходящим способом является скользящий метод фиксации, который позволит избежать деформации стропильной системы в случае проседания почвы.

К обустройству кровли дома следует подойти очень серьезно – не следует торопиться, выполняя крепление стропил к мауэрлату.

Перед началом строительных работ стропильная конструкция должна иметь четкий проект, нужно сразу выделить все места соединительных узлов.

Необходим достаточный запас всех монтажных элементов надлежащего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Источник: http://kroemsami.ru/kreplenie-stropil-k-mauerlatu.html

Крепление стропил к мауэрлату: основные варианты крепления

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Особенности крепления стропил к мауэрлату

Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Основные крепежные элементы стропил

Чтобы надежно закрепить стропила на мауэрлате, используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

Современные крепежные элементы для стропил

Стяжки из проволоки.
Пластины.
WB-кронштейны.
Болты и шпильки, укомплектованные шайбами гайками.
КР-уголок.
Саморезы.
LK-крепеж.
Перфорированная лента (монтажная).
Гвозди.

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной.

К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

Это тоже важно знать: Что такое кобылка для кровли

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

Способ крепления стропильных ног к мауэрлату

В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
Готовое крепежное соединение дополнительно закрепляется проволокой.

Полезные советы по установке стропил на мауэрлат

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/kak-krepit-stropila/

Крепление стропил к мауэрлату, балкам перекрытия: узлы крепления и соединение стропил

Стропила, присоединенные к мауэрлату

Мауэрлат является своеобразным фундаментом для крыши, поскольку он позволяет не только надежно зафиксировать стропильные ноги, но и обеспечить равномерное распределение веса конструкции по верхнему периметру стен здания. Крепление стропил к мауэрлату может производиться несколькими способами, однако стоит сказать, что неправильный подход приведет к сходу стропильных ног и перекосу крыши. Для того чтобы такого не произошло мы и собрали весь материал, касающийся установки стропил на мауэрлат в этой статье.

Правила крепления стропил

Обеспечить надежное соединение стропил и мауэрлата в точке соприкосновения непросто, однако это все же возможно, если соблюдать следующие правила:

Использовать качественный крепеж. Здесь недопустима экономия, поскольку неподходящие метизы – это не то, что нужно, для создания долговечной крыши. Запилы тоже следует выполнять очень аккуратно, поскольку нужно избежать необходимости установки прокладок, вкладышей и т.д. Такие детали позволяют обеспечить хорошее соединение, но со временем они могут деформироваться или вылететь, а сама конструкция ослабнет.
Стропила нужно фиксировать только на металлические уголки или пластины. Многие руководства по монтажу опускают этот момент, но если перед тем как крепить стропила не запастись такими элементами, потребуется докупать их уже в процессе. Использование других типов креплений – это лишь временная мера.

Для монтажа бруса лучше всего использовать гвозди или саморезы, если требуется временное решение. Для создания долговечной конструкции рекомендуют применять специальный стропильный крепеж и болтовые или шпилечные соединения.

Использовать скользящее крепление при создании кровли деревянного дома. Подобная технология подходит и для соединения с верхними боковыми бревнами и с мауэрлатом. Возможность для скольжения стропил обеспечивают специальные элементы – салазки. Применение таких изделий является обязательным.
Перед тем как крепить стропила в мауэрлате запиливаются седла, которые обеспечивают плотное прилегание деревянных элементов друг к другу. Для того чтобы запилы были одинаковыми применяются шаблоны. Если углы наклона скатов разные, то и шаблоны нужно будет изготавливать для каждого из них. Глубина запила выбирается в пределах четверти ширины стропильной ноги. Без использования шаблона тоже можно работать, но это потребует проведения дополнительных измерений, а возможно и корректировок уже в процессе установки.

Установка стропил должна производиться таким образом, чтобы обеспечить удерживание крыши от поднятия даже сильными порывами ветра. С другой стороны необходимо также решить вопрос с распирающим усилием, которое также может быть достаточно велико.

Соединение стропил, например на диагональном стропиле, тоже должно быть очень прочным. Для достижения требуемых параметров соединения используют пропилы, позволяющие элементам конструкции плотно прилегать друг к другу, а фиксация производится за счет скрутки болтами.

Методы создания конька стропильной пары

В коньковой части крыши могут использоваться три основных метода. Первый из них – это соединение встык. Оно предполагает, что верхняя часть стропильной ноги обрезается под углом, равным наклону ската, после чего соединяется со своей парой, которая также прошла аналогичную процедуру. Чтобы получить одинаковые узлы крепления стропил лучше всего использовать уже готовый шаблон. Фиксация в этом случае выполняется с помощью длинных гвоздей.

Второй вариант – это крепление стропил на коньковый прогон. Данный метод очень похож на вышеописанный, однако отличается тем, что здесь есть коньковая балка. Получившаяся конструкция достаточно надежна, но иногда требует установки дополнительных опор, что существенно снижает функциональность чердачного помещения. Очевидно, что такая технология не подходит для небольших крыш, которые планируется утеплить и использовать чердак в качестве еще одной комнаты. Преимуществом данного способа является возможность выполнения монтажа балок на месте, да и шаблона он не требует. Верхняя часть стропила опирается на коньковую балку, а нижняя на мауэрлат.

Соединение стропил может производиться и еще одним способом – внахлест. Он очень похож на второй, но верхний стык стропильных ног получается здесь внахлест. Получившееся соединение оказывается достаточно прочным, ведь стропила имеют большую площадь соприкосновения, а шпильки проходят сразу через оба элемента.

Монтаж нижних концов стропил

Способ фиксации нижних концов стропил зависит от типа постройки. Например, если дом деревянный, то в качестве опоры может использоваться верхняя обвязка стен, однако в случае с газо- или пеноблоками так поступать не следует. Проблема заключается в том, что здесь необходимо крепление стропил к мауэрлату, ведь каменные блоки не могут справиться с удержанием стропил.

При работе со стенами из пеноблоков нужно понимать, что условия в этом случае особенные, а значит, традиционные способы уже не будут так хорошо работать. Например, 10 см гвоздь может быть выдернут из блока руками, поэтому и скрутки зафиксировать здесь не получится, а ведь есть еще и давление в горизонтальной плоскости, которое может быть очень большим.

При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, который позволяет не выдумывать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная по верхней части стены. Ее высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, создаваемая из обычных досок, соединенных стяжками.

Перед заливкой в опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны быть расположены строго вертикально. Они являются креплениями для бруса, который монтируется после набора бетоном прочности. Во время заливки нужно следить, чтобы положение шпилек было вертикальным, а шаг их составлял не более полутора метров. При использовании крепежа меньшего диаметра он будет не столь надежным и может погнуться.

Крепление стропил к мауэрлату является наиболее распространенным способом фиксации их нижней части. Эту работу нужно выполнять особенно тщательно, поскольку от надежности мест соединений зависит долговечность крыши. Для создания подобного соединения потребуется сделать вырез (зарез) в стропильной ноге, чтобы она надевалась на балку мауэрлата. Без этого надежно установить стропила нельзя, поскольку рано или поздно плоская грань бруска просто соскользнет.

Иногда в мауэрлате делается ответная выемка. Здесь все зависит от того, из какого дерева изготовлен брус. Когда данный элемент выполнен из древесины лиственных пород, то достаточно сделать прорезь, которая будет действовать совместно с прорезью стропильной ноги, образуя упорный замок. Крепление стропил к мауэрлату из хвойной древесины выполняется без прорези, поскольку она только ослабляет надежность конструкции.

Крепление к балкам

2 способа соединения стропил с мауэрлатом

Наиболее простой вариант – это приложить стропило к балке, а затем зафиксировать конструкцию с помощью гвоздей, но надежность такой крыши будет невелика. В лучшем случае она подойдет для беседки или небольшой хозяйственной постройки, а для дома потребуется что-то более долговечное.

Чтобы избежать скольжения элементов относительно друг друга крепление стропил к балкам перекрытия производится через специальные соединения:

зуб с шипом;
упор в оконечность балки;
зуб с упором.

Соединение может производиться с использованием 1 или 2-х зубьев. Это зависит от того, какой выбран угол наклона скатов. Для повышения надежности могут использоваться и металлические уголки.

Врубка одним зубом выполняется, когда крыша достаточно крутая (угол наклона скатов больше 35 градусов). На пятке стропила выполняется зуб с шипом, а упор с гнездом под шип выполняется в балке. Глубина гнезда должна составлять от 0.25 до 0.3 толщины балки. Соблюдение глубины в заданных пределах требуется, чтобы не произошло ослабления конструкции. Крепление стропил к балкам должно выбираться на расстоянии от 25 до 40 см от края, поскольку это позволяет избежать скола балочного конца под давлением стропильной ноги. Шип на одинарном зубе может и не использоваться, однако именно он нужен, чтобы предотвратить боковой сдвиг стропила.

Когда угол наклона полой крыши меньше 35 градусов, ноги монтируют так, чтобы расширить площадь соприкосновения за счет перекрытия с балкой, т.е. путем увеличения опорной ноги. В этом случае крепление может производиться следующими способами:

упором с шипом или без него;
в 2 шипа;
в 2 шипа в замок.

В первом случае предполагается использовать вырезку шипа с упором только под один зуб и отдельного упора под второй. В самой стропильной ноге вырубается проушина с требуемыми характеристиками. Крепление стропил к балкам перекрытия в такой ситуации производится с помощью врубки глубиной 1/3 толщины балки. Если же глубина врезки зубов разная, то рекомендуется использовать следующие значения: 1/3 для первого и ? для второго.

Наименее распространенным методом является монтаж стропил в конец затяжки, для чего в стропильной ноге вырезается зуб-упор. Одна из его плоскостей должна ложиться на самый край балки, а вторая – упираться в выполненный запил, глубина которого выбирается больше трети всей толщины балки, причем сам упор должен выполняться как можно дальше от края.

Для повышения надежности соединения нужно использовать стропильные болты или хомуты, после чего весь узел монтируется к стене здания – вмурованному в нее анкерному костылю. Для этой цели используют полосы железа или проволочные петли.

Рассмотрев, как осуществляется крепление стропил к балкам, можно переходить к способам монтажа их к мауэрлату.

Крепление к мауэрлату

Уголок для стропил

Как уже говорилось выше, тип сопряжения должен выбираться с учетом конструкции крыши, поскольку где-то нельзя обойтись без жесткого сочленения, а где-то лучше всего подойдет скользящее. В первом случае в качестве положительных моментов можно отметить полную неподвижность конструкции, а значит сдвиги, повороты или кручение элементов будут отсутствовать. Достигнуть этого можно двумя путями:

за счет использования уголков с подшивным брусом;
посредством создания седла на стропильной ноге, после чего соединение фиксируется с помощью гвоздей, проволоки и скоб.

В первом случае предполагается, что крепление стропил к мауэрлату будет производиться с помощью опорного бруса. Стропильная нога жестко упирается по линии давления, что становится возможным именно благодаря подшиваемому брусу (размером до 1 м), после чего производится фиксация металлическими уголками, чтобы исключить поперечное смещение.

Первый метод монтажа сегодня применяется достаточно редко, поскольку все большую популярность набирает второй вариант установки. В этом случае крепление осуществляется гвоздями, забитыми под углом в направлении друг к другу. Они скрещиваются внутри материала, а затем уже вертикально забивается третий гвоздь. Получившиеся узлы крепления имеют достаточную жесткость, однако в обоих случаях выполняется дополнительная фиксация за счет проволоки-катанки.

Крепление стропил к мауэрлату может быть выполнено и скользящим. В этом случае потребуется крепеж, который изображен на рисунке ниже.

Уголок для скользящего крепления

Он позволяет одному из сопрягаемых элементов свободно скользить в обоих направлениях, поэтому хорошо подходит для обеспечения возможности сдвигов.

При использовании подобных элементов необходимо:

выполнить запил и уложить стропильную ногу на мауэрлат;
соединить элементы с помощью приведенного на рисунке крепежа.

Особый интерес скользящее соединение представляет для деревянных построек, которые склонны к небольшой усадке в течение срока службы, что приводит к нарушению геометрии дома и может стать причиной повреждения стен или крыши, если применять жесткие сопряжения.

Подводя итоги, стоит сказать, что в данном материале мы рассмотрели способы монтажа стропил к мауэрлату и показали способы, позволяющие выполнить надежное соединение стропил и балок, однако за кадром остались такие моменты, как восстановительные работы, а также удлинение стропильных ног. Если вам потребовалась еще и эта информация, то ее легко найти на нашем сайте.

Источник: https://roof-tops.ru/ustroistvo/stropila/kreplenie-stropil-k-mauerlatu/
