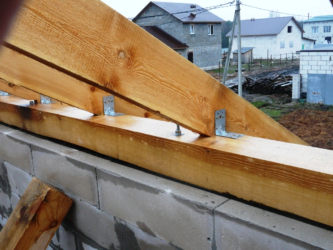

Крепление стропил к мауэрлату двухскатной крыши

Крепление стропил к мауэрлату двухскатной крыши и их установка

Надежное устройство двухскатной крыши зависит от качества стропильного комплекса. Именно стропила отражают атмосферные нагрузки, удерживают материал и задают конфигурацию всей конструкции. В этой статье мы расскажем, из чего состоит стропильная система двухскатной крыши деревянного дома. Разберем основные моменты в ее устройстве и стропильных узлах.

Основные конструкционные элементы крыши

Стандартная двухскатная крыша состоит из следующих конструкционных элементов:

• стропильные ноги;
• мауэрлат;
• подкосы;
• вертикальные стойки;
• лежни;
• коньки;
• затяжек;
• обрешетки.

На фото представлена подробная схема конструкции.

Каждый элемент отвечает за надежность стропильной системы крыши. Рассмотрим более подробно каждый элемент:

• Стропильные ноги — представляют собой две доски, они крепятся между собой под определенным углом, который и придает крыше треугольную форму. Сечение досок составляет 50х150 или 100х150 мм. Расстояние между фермами составляет не менее 60 см, а их количество зависит от используемого материала кровли и длины дома.

Для информации! Расчет шага стропильных ног выполняется с учетом веса кровельного покрытия, количества осадков и ветровой нагрузки.

• Мауэрлат — брус, который крепится на стены строения, фиксируют его при помощи болтов либо стальных стержней. Основная задача детали принять на себя нагрузку стропил и распределить ее по наружным стенам.
• Подкосы — основная задача увеличить несущую способность строения. Устанавливают деталь под углом между стропилами и стойками.
• Вертикальные стойки — выполняют функцию передачи нагрузки от несущей стены дома до прогона конька.
• Лежни — данный элемент используют для монтажа наслонных стропил, где ширина прогона между наружными стенами равняется 10 метров.
• Конек — этот элемент устанавливают в самой верхней точке конструкции, он представляет собой брус, где соединяются два ската между собой. Коньковый брус выполняет поддержку вертикальных стоек, по бокам которого, крепятся концы стропил.

Для информации! Устройство двускатной крыши и правильный монтаж стропильной системы обеспечивает равномерную нагрузку на все несущие строительные элементы дома, что значительно увеличивает эксплуатационные характеристики здания.

• Затяжки — это балка, котора соединяет нижнюю часть стропил. Вместе с подкосами эта деталь обеспечивает мощную устойчивость конструкции к различным нагрузкам.
• Обрешетка — это монтаж бруса либо доски на стропила, крепят их перпендикулярно направлению стропил. Выполняют обрешетку несколькими способами: сплошным или с зазорами. Тип данного устройства полностью зависит от используемого материала кровли.

Виды стропильных систем

Схема стропильной системы двухскатной крыши может быть выполнена двумя способами, которые выбираются исходя из размера дома и его архитектурных особенностей. Порядок сборки и способы крепления стропил зависят от типа системы. Например, наслонные устанавливают постепенно, все элементы собирают на крыше. Висячие стропила собираются внизу, в конце процесса, собранные элементы поднимаются на крышу уже в готовом виде. Для двускатной кровли могут использовать висячие и наслонные системы. Рассмотрим подробнее, как правильно собрать стропильную систему разных типов.

Висячие стропила

На фото представлена стропильная система висячего метода.

Устройство стропильной системы висячего типа применяют для двускатных крыш, где ширина пролета составляет 6 м и отсутствуют внутренние стены. При установке затяжек выполняется распор стропил к стенам дома. Если затяжку смонтировать выше, она будет называться ригель.

Для информации! Стропильная система полувальмовой крыши должна иметь мощный конек, который способен будет сдерживать упор стропил.

Крепление стропил к мауэрлату выполняют при помощи стального костыля, который вбивают в стену.

Наклонные стропила

Данный комплекс используют в домах с пролетом до 16 м,, где уклон может быть любым, главное наличие внутренних несущих стен либо колон. Верхняя часть стропил упирается в коньковый прогон, а внизу на мауэрлат. Коньковый прогон получает поддержку внутренней стеной, поэтому затяжки можно не устанавливать. Для того, чтобы избежать деформации несущих элементов в доме и стропильных ног, необходимо использовать ригель и подкосы. На фото представлена наслонная схема стропил

Роль соединительных элементов

Узлы стропильной системы отвечают за прочность и надежность крыши. Узлы крепления должны быть правильно соединены с учетом силы и направления динамической и статической нагрузок. На сегодняшний день используется установка стропил при помощи болтов и нагелей, такая технология позволяет избежать возможного растрескивания конструкции непосредственно в узле системы. Ранее крепления стропильной системы устанавливались рубкой.

Важно! Метод врубки требует наличие деревянной конструкции с большим сечением, которое позволяет выполнить безопасные деревянные элементы.

Коньковый узел можно смонтировать при помощи накладок, гвоздей или металлических скоб. Все крепления необходимо фиксировать в половину толщины бруса. При использовании фермы с центральными стойками рекомендуется использовать крепления для конькового узла из болтов и накладок. Такой способ крепления позволит в будущем при реконструкции кровли срастить новые со старыми элементами либо полностью заменить прогнившие детали.

Стоит отметить, если в строительстве используется сырая древесина, со временем возможно загнивание мауэрлата или нижней части стропильных ног кровли. Процесс загнивания древесины может еще наступить при неверно устроенной вентиляции и пароизоляции. Увлажнение дерева при некачественно устроенной гидроизоляции между стеной и древесиной также могут вызвать гниение стропильной системы.

Более подробно о том, как правильно выполнить коньковый узел можно изнать из видеоролика.

Конструкцию двухскатной крыши своими руками можно выполнить при условии четкого соблюдения всех конструкционных элементов стропильной системы. При соблюдении рекомендаций и основных конструктивных элементов, система кровли прослужит длительное время и обеспечит надежную защиту всем несущим элементам строения.

Источник: https://build-experts.ru/stropilnaya-sistema-dvuxskatnoj-kryshi-derevyannogo-doma/

Стропила – крепление к мауэрлату

Крыша – завершающий элемент любого дома, без которой он не сможет таковым считаться. В России крышу принято делать остроконечной. Это практично, поскольку снега выпадает очень много, на крышах он лежит долго, пропитывается влагой и тяжелеет.

На конструкцию крыши, состоящую из стропил, обрешетки и кровельного материала действует множество различных сил. Сильные ветра, обилие снега – все это оказывает на нее сильное давление. Чтобы у вашего дома не «поехала» крыша, и существует такой строительный прием, как устройство мауэрлата.

Что представляет собой мауэрлат?

Мауэрлат — это опора, на которую опирается крыша. Фактически это ее основание. Как у дома есть фундамент, так и у крыши есть своя опора. Это мауэрлат.
Конструкция его очень проста, но функция равномерного распределения давления – это прекрасно! С его помощью дом скрепляется с крышей и становится единым целым.

По периметру всего здания из деревянных брусьев создается прочный каркас, который очень плотно соединяется с армированным поясом дома. Это обеспечивает первоначальную связку.

Затем с помощью различных приемов и разными методами в зависимости от конструкции крепятся стропильные ноги. Завершением крыши становится конек.

Рассмотрим данное соединение более подробно и убедимся, насколько оно полезно.

Устройство стропильной системы крыши

Проводить работы необходимо в светлое и теплое время. В дождь такие работы не проводят.
Для устройства системы мауэрлата используют балки сечением 150 – 200 миллиметров.

Для тех, у кого стены дома нестандартны, берут балки сечением равным 1/3 толщины стены. Тонкие брусья не подойдут, а более толстые окажут «медвежью услугу», утяжеляя конструкцию.

При стыковке балок стараются максимально увеличить длину каждой. Например, если длина стены составляет 9 метров, а исходный материал имеет длину 6 метров, лучшим вариантом будет скрепить две балки длиной 5 и 4 метра соответственно, а не 6 и 3 метра.

Укладку производят с использованием рубероида. Каждую балку оборачивают в него и прочно закрепляют. Это защитит балки от влаги и предотвратит их гниение. Помимо рубероида можно использовать любой другой гидроизоляционный материал. Производят укладку по внутренней стороне несущей стены.

Соединять балку, уложенную по длине, с балкой поперечной нужно путем запила «в полдерева». В этом месте в высверленное отверстие забивается шкант.

Чтобы мауэрлат был надежно закреплен, заранее вшивают в бетонную стяжку крученую проволоку. Позже именно ею будет закреплена балочная конструкция.

Основные крепежные элементы

Основными элементами для крепежных работ являются:

• Проволока;
• Гвозди;
• Саморезы;
• Уголки;
• Пластины;
• Монтажная лента ТМ;
• Болты и шпильки;
• Кронштейны WB;
• Уголок КР.

Закрепить мауэрлат на стене прочно можно тремя различными способами:

1. Ранее описанный – с помощью проволоки, вмонтированной заранее в бетонное основание. Ею производят обвязку. Концы проволоки должны торчать сверху стяжки, а не сбоку!
2. Системой анкеров. Их заранее вставляют в ту же верхнюю стяжку.
3. Крепление шпильками по той же системе. Шпильки нужно вмуровывать.

Все три способа подходят для крепления, но самым простым является проволочный метод. Он же встречается чаще всего при строительстве небольших коттеджей.

Виды крепления стропил к мауэрлату

После того, как мауэрлат собран и закреплен, переходят к креплению стропильной системы.

Существует всего две схемы крепления исходя из того, какие используются стропила, и какова форма конструкции:

Шарнирный тип располагает некоторой степенью свободы. В основном для стропил применяется крепление с нулевой степенью или жесткое сопряжение, исключающее возможность смещений.

Скользящая разновидность сопряжения дает возможность материалу расширяться и сужаться в естественных условиях при жаркой погоде или высокой влажности, а также при усадке здания, что, в принципе, является нормой. Такой вид крепления очень распространен. Особенно часто его применяют при строительстве деревянных домов, а также каркасно-деревянных.

Жесткое отличается от шарнирного координально.

Жесткое крепление стропил к мауэрлату

Для создания жесткого крепления необходимо подбить опорную балку под стропила так, чтобы балка жестко опиралась на мауэрлат. Исключены скольжения и смещения. Опорный брус нужно брать короткий, не более 1 метра. Это позволит избежать каких-либо смещений.

Для крепления будут необходимы гвозди, опорные брусья и металлические уголки. Крепление осуществляют двумя гвоздями по бокам, вбивая под углом, а одним гвоздем сверху. Уголками закрепляем, чтобы предотвратить смещение стропил.

Скользящее крепление стропил

Скользящее крепление выполняют тремя различными методами:

1. Выпустив стропильную балку на стену. Закрепляют ее при помощи пластины.

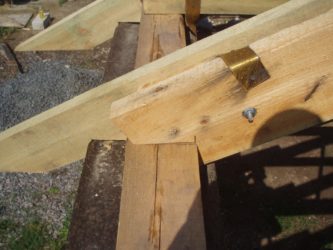

2. Крепление методом «салазки». Метод чаще всего применяется для деревянных срубов.
3. Методом запила. Распространенный метод. Запил осуществляется на балке и на мауэрлате. Крепление осуществляется с помощью скоб, гвоздей и уголков.

Суть любого крепления состоит в том, чтобы балки не смещались вдоль оси мауэрлата.

Чем крепить стропила к мауэрлату?

Крепление хоть и осуществляют различными способами, но крепежные элементы стандартны для всех методов.

• Крепежные стальные уголки, предназначенные для крепления всевозможных металлических конструкций;
• Гвозди;
• Соединительные металлические пластины;
• Анкерные крепежные уголки;
• Крепежные пластины;
• Монтажные пластины;
• Опоры балок и бруса;
• Угловой соединитель;
• Монтажный профиль;
• Анкер, регулируемый по высоте.

Все эти крепления могут быть использованы при таких работах. Чаще всего применяют уголок КР. Он является самым распространенным крепежным элементом стропильной системы. Он прекрасно скрепляет подобные конструкции, добавляет им прочности. Монтируется саморезами.

У данной конструкции две функции:

• Компенсация распирающего усилия от стропил.
• Удерживание крыши.

Распирающее усилие стропил означает, что сила тяжести, действующая на скат крыши, за счет угла начинает смещаться вниз. Давление это может при сильных снегопадах достигать такой силы, что стены под ее действием просто разрушатся. В тех районах, где зимой осадки особенно обильны, архитекторы советуют крепить мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и сносит крыши очень легко. Для ветра не важно, легкая это крыша или усиленная, он унесет ее, если хватит силы. Именно мауэрлат, плотно скрепленный со стропильной системой и одновременно со стенами дома, закрепляет кровлю и удерживает ее при сильном порывистом ветре.

Принципы крепления стропил к мауэрлату

Основной принцип крепления – это подбор качественных материалов и установка строго по правилам. Стоит большое внимание обращать на запилы. Их нужно производить ровно, прилегание деревянных деталей должно быть максимально плотным.

Варианты крепления: при креплении стропил жестким методом нужно учесть, что дерево – материал подвижный. В дождливую погоду оно расширяется, а в жару сжимается. При слишком жестком креплении возможны разрывы.

Узел шарнирного крепления использует два вида степеней свободы. При этом допускается смещение или поворот балки стропила по отношению к мауэрлату.

Материалы и инструменты для крепления

Перед началом работ нужно приготовить следующие инструменты:

• Собственно, сам брус сечением 150*150 (это минимально);
• Рубероид;
• Дрель;
• Молоток;
• Разводной ключ;
• Уровень;
• Брусья стропил;
• Крепежные детали.

Как создается конек стропильной пары своими руками?

Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.
Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.

Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.

Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.

Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 – 300 миллиметров.

Способ крепления

Перед тем, как закрепить конек, в области его расположения набивают дополнительную обрешетку. Закрепить конек нужно будет с помощью гвоздей, вбивая их в обрешетку.

Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.

Конек необходим для:

• Предотвращения попадания осадков;
• Вентиляции утепленной кровли.

Наслонные стропила

Наслонные стропила имеют две опоры: с одной стороны – опирание концами на стены дома, а с другой, при пролете более четырех с половиной метров средней частью, опираются на дополнительные опоры. Возможна установка двух опор. В этом случае увеличить ширину между стенами можно до пятнадцати метров.

Установка стропил с применением уголка

Определим следующее: если речь идет о строительстве дома из дерева, то сочленение не должно быть жестким. Здесь подойдет только шарнирное крепление.
Достаточно распространенной технологией является крепление стропил при использовании металлического уголка.

Крепятся стропила следующим образом:

1. Стропильная нога подрезается таким образом, чтобы соответствовать утвержденному проекту ската кровли.
2. По краю мауэрлата крепится опорная балка. Как уже говорилось, ее размер не должен быть выше 1 метра.
3. Стропильную нога жестко упирается в опорную балку во избежание смещения.
4. По бокам стропильную ногу закрепляют уголками. Это надежное соединение.
5. Теперь осталось дополнительно закрепить систему проволокой-катанкой.

Так крепят все стропила по очереди.

Установка стропил на мауэрлат: полезные советы

Итак, теперь подытожим все, что мы ранее описали и закрепим это в виде советов, которые будут полезны при монтаже кровельной системы. От правильно проведенных работ зависит устойчивость крыши, ее долговечность, способность вынести сильный ураганный ветер, тяжелые осадки.

1. Обязательно используйте рубероид при монтаже мауэрлата, чтобы избежать гниения дерева.
2. При сцеплении балок мауэрлата по длине стены, нельзя использовать слишком короткие участки. Необходимо соединять максимально длинные балки.
3. Длина опорной доски может составлять не больше одного метра.
4. Необходимо обеспечивать максимальное прилегание деревянных элементов при монтаже. Это обеспечит хорошее крепление.
5. При креплении болтами обязательно следует установить шайбы, а также металлические пластины. При их отсутствии гайка со временем может быть утоплена в древесину, от этого крепление расшатается.
6. Вместо рубероида можно использовать иные гидроизоляционные материалы. Это может быть дешевый полиэтилен или иной дорогостоящий. Разницы нет.
7. После того, как работа по установке мауэрлата закончена, приступают к креплению стропил. Оно может быть жестким или шарнирным.
8. Стропильные балки крепятся с учетом максимально опасных погодных условий и расширяющего эффекта, который так или иначе со временем отразится на дереве.
9. Вся кровельная система сначала конструируется на земле. Проводятся замеры, производятся врезки в мауэрлате, распилы на стропильных ногах. В итоге все подгоняется.

Только потом производится установка на высоте здания.

Источник: https://krovlya777.ru/stropila/stropila-kreplenie-k-mauerlatu.html

Монтаж и сборка стропильной системы – проводим самостоятельно

Кровля – это одна из самых важных частей любого здания. Поэтому для ее сооружения необходимо тщательно продумать проект, рассчитать количество материалов, определиться с кровельным материалом, а затем приобрести все, что необходимо для сооружения стропильной системы, устройства гидроизоляции, утепления и укрытия кровельным материалом.

Прочная и надежная крыша дома ассоциируется с теплом и уютом, но у каждого человека свое понимание прочности и надежности. Поэтому лучше всего руководствоваться установленными нормами, в которых есть информация о сооружении того или иного вида стропил для каждого типа крыши.

Так же нормами и правилами предусмотрено, что любая стропильная система должна легко выдерживать давление 200 кг/м.кв. Исходя из этого, сначала выбирается вид крыши дома, а затем планируется стропильная система.

Производим выбор

Односкатная крыша. Сегодня данный тип кровли применяется для укрытия хозяйственных построек, за редким исключением односкатная крыша используется для покрытия жилых домов.

Тем не менее, она является наиболее легким проектом для реализации своими руками.

Загородные и частные дома чаще всего укрываются сложными типами крыш – двухскатная, вальмовая, полувальмовая, ломанная, шатровая и смешанная. Эти варианты требуют особого подхода в создании проекта и в подборе материалов.

Например, легкие каркасно-щитовые дома могут быть укрыты двухскатной кровлей с легким кровельным материалом. Они требуют легких стропил. Дома, которые планируется накрыть черепицей или другим тяжелым материалом требуют мощных стропил.

Исходя из выбранного материала кровли и материала для строительства дома, сооружается стропильная система, а так же подбираются для нее материалы. В общем понимании стропила – это система подпорок для кровли здания. Классическим материалом  стропильной системы является древесина.

Брусы и балки различного сечения системы стропил, как правило, изготавливаются из хвойных пород дерева, так как они дешевые и прочные.

Чем прочнее и качественнее древесина, тем лучше, и тем дороже вся конструкция. Сегодня все популярнее становится система из клееного бруса.

Данная технология позволяет создавать брусья прочные, как металл и легкие, как древесина. Именно клееный брус позволяет построить стропила своими руками на довольно обширной площади. Для сооружения конструкции необходимы брусья 100х100 мм, с толщиной около 50 мм. Это усредненные размеры брусьев и балок.

Размер определяется в зависимости от площади, высоты и других параметров конструкции, от угла наклона кровли, и как было сказано выше от выбранного кровельного покрытия.

Бывают случаи, когда необходимо соорудить стропила из железобетона. Данные системы используются при возведении больших промышленных зданий.

Таким образом, стропила, которые возводятся для перекрытия жилых частных домов, в большинстве своем делаются из древесины. Она дает возможность своими руками легко и быстро соорудить конструкцию подпорок и укрыть здание кровлей.

Типы и разновидности

В первую очередь стоит заметить, что стропильная система является совокупностью балок и крепежных систем. В совокупности они призваны равномерно распределить нагрузку на всю поверхность крыши.

Для того чтобы соорудить действительно прочную и надежную систему опор необходимо правильно спроектировать, а затем смонтировать конструкцию с учетом всех нагрузок.

Стропила могут различаться в зависимости от типа конструкции здания. Наклонные и висячие стропильные системы позволяют перекрыть, как здания с большой площадью, так и небольшие постройки. Наклонные используются, если необходимо перекрыть большие площади. Пролет между опорами в данной системе может достигать шести метров. Висячие стропила сооружаются в виде двух ног, соединенных между собой затяжкой.

Так же в зависимости от заложенной формы ската все крыши делятся на:

• Классические двухскатные
• Односкатные кровли
• Крыши с меняющимися углами скатов

Стропильная система двухскатной кровли представляет собой равнобедренный треугольник, состоящий из наклонных или висячих конструкций. Наклонные стропила опираются на мауэрлат, который крепиться по периметру строения. Крепление стропил к мауэрлату в данном случае осуществляется анкерными болтами, которые и обеспечивают необходимую прочность конструкции.

В данной системе имеют не только боковые опоры, но и промежуточные, расположенные внутри чердачного помещения. Стропила для двухскатной кровли располагаются равномерно на расстоянии 0,9-1,5 м друг от друга. Они крепятся к опорам с помощью специальных затяжек. Данные вставки врезаются в стропила и опоры, а для большей прочности и устойчивости скрепляются еще и саморезами.

Схема стропильной системы

Стропила для односкатной крыши являются наиболее легкой конструкцией, но их прочность и устойчивость все же играют такую же важную роль. Они используются для того, чтобы перекрыть гараж, баню, сарай или любые другие хозяйственные небольшие постройки.

Они содержат одну силовую балку, которая проходит по всей ширине строения, а так же не предусматривают наличия чердачного помещения. Тем не менее, их крепление осуществляется по той же схеме, что и двухскатная крыша. Угол наклона односкатной крыши может быть разным. Для того чтобы выбрать правильный и оптимальный угол необходимо учесть следующие факторы:

• Кровельный материал, его вес, способ его крепления
• Прочность и надежность будущей стропильной системы
• Погодные условия, характерные для конкретного региона, в частности количество осадков в год
• Ветровые нагрузки, характерные для данного региона

Учитывая данные факторы, угол наклона односкатной крыши может колебаться от 5 до 60 градусов. Например, чтобы перекрыть каркасную баню или гараж понадобиться соорудить крышу с углом наклона, достаточным для того чтобы осадки свободно стекали с ее поверхности.

Мансардные крыши представляют собой наиболее сложные конструкции для сооружения своими руками, но не смотря ни на что они снискали популярность благодаря своей архитектурной оригинальности. Сооружение ломанной мансардной кровли и стропил для нее представляет собой процесс формирования двух конструкций – верхней и нижней.

Верхняя часть крыши может представлять собой правильный равнобедренный треугольник и выполняется по наклонной схеме, но так же может применяться и висячая технология. А нижняя часть конструкции стропил всегда выполняется по наслонной технологии.

Построить загородный дом своими руками – модно и престижно. Это не только способ сэкономить средства, но и вложить душу в процесс, создать такой проект, который будет отвечать видению комфорта конкретного собственника.

Индивидуальность касается всего от фундамента до крыши. В процессе строительства особое внимание уделяется созданию стропил. Ведь она является несущей конструкцией для кровли. Наслонные стропила состоят из стропильных ног, прогонов, лежней, подкосов и стоек.

Стропильные ноги представляют собой бруски, которые располагают вдоль скатов. Они призваны поддерживать кровлю от прогибов. Остальные детали распределяют нагрузку между всеми частями кровли, а так же поддерживают ее.

Наслонные конструкции устраиваются в том случае, если предполагается наличие больших прогонов между вертикальными столбами.

Величина шага стропильных ног вычисляется еще на этапе проектирования, но с тем учетом, чтобы кровля была как можно прочнее. Для этого применяется система стоек.

Они опираются на лежни и поддерживают прогон. Стропильные ноги одним своим концом упираются в мауэрлат, а другим в прогоны, к которым осуществляется их крепление.

Для того, чтобы стропильные ноги были как можно более устойчивыми устраиваются подкосы. Все детали конструкции должны быть надежно соединены. Крепление их друг с другом происходит, как с помощью врезки, так и с помощью анкерных болтов, гвоздей и саморезов.

В самом начале работ по сооружению крыши по периметру стен производится крепление мауэрлата. Он представляет собой массивный брус, который крепится анкерными болтами на несущие стены строения. Мауэрлат является основанием для всей конструкции стропил и крыши. Его крепления – анкерные болты.

Приступая к работе по сборке стропильной фермы необходимо произвести обрезку всех балок, брусков и планок. Они обрезаются под скос.

Крепление стропил вверху и у основания (к мауэрлату) производится с помощью шурупов, в стык. Для того, чтобы в месте крепления не появились трещины необходимо сделать отверстие по диаметру чуть меньше, чем диаметр шурупа.

На сегодняшний день стропильные системы делаются из древесины. Поэтому, если необходимо соорудить кровлю своими силами, то дерево подойдет, как нельзя лучше. Оно легкое и в то же время прочное, с ним легко работать даже новичку.

Монтаж и схема

Цельная стропильная система включает в себя мауэрлат, стропильные фермы, прогоны (боковые и коньковые), диагональные элементы. Вся конструкция может быть собрана, как на земле, так и на месте.

Мауэрлат крепиться к стене анкерными болтами или же шпильками, которые вмуровываются в цементную стяжку или просто в кирпичную кладку. После чего можно приступать к креплению стропил к мауэрлату.

Далее происходит установка крайних и промежуточных ферм. Стропильные ноги устанавливаются в нужном положении и фиксируются с помощью кронштейнов. Они крепятся не только к основанию крыши, но и к коньку. Существует следующие способы крепления стропил к мауэрлату или к бревну:

1. Мауэрлат – опора. Верхний конец стропильной ноги закрепляется к коньку с креплением к стене. В данном случае используется метод скользящей опоры.
2. Нижний конец стропила и его ног крепится к мауэрлату штучным бруском с ползуном, а верхние концы соединяются гвоздями или болтами.
3. Стропила и конек жестко скрепляются в узлы, которые называются коньковыми. Это делается с помощью деревянных брусков, которые в свою очередь крепятся параллельно коньку или брусу с обеих сторон.

Так же стоит отметить, что существуют способы крепления стропильной системы к балкам перекрытия. В данном случае балки и стены должны иметь большой запас прочности. Способ крепления к балкам используется не так часто.

Если выбран способ крепления стропил к мауэрлату, то в стропиле делается вырез, в который должен войти мауэрлат. После чего можно вбивать гвозди для закрепления конструкции. Гвозди должны пройти через стропило в мауэрлат крест на крест.

Таким образом, к мауэрлату или к балкам перекрытия крепиться стропильная ферма, которая в свою очередь соединяет прогоны, стропильные ноги, подкосы и другие детали. Стропильные ноги в свою очередь соединяются ригелем для придания жесткости конструкции.

Советы новичкам

Стропила двухскатной крыши своими руками, да и любой другой, как правило, делаются из древесины. В связи с этим необходимо выбирать вылежавшуюся продукцию, а так же производить необходимую обработку от плесени, насекомых и других повреждений.

В процессе сооружения конструкции необходимо учитывать, что угол между стойкой и подкосами не должен быть более 45 градусов. Деревянные брусы необходимо обрезать под скос, чтобы строительная ферма имела угол наклона 40 градусов.

Для крепления деталей стропильной системы между собой можно использовать не только кронштейны, но и уголки. Так же металлические уголки применяются для крепления стропил к мауэрлату.

Крепление всех частей стропил должно быть прочным. Поэтому для их надежного крепления используются гвозди, шурупы, уголки, вырезы и другие приспособления.

Самое важное условие – это спокойствие. Сооружение стропил своими руками для двухскатной крыши не терпит суеты и спешки. Так как допущенные ошибки могут оказаться фатальными для всей конструкции. Стропила своими руками соорудить, возможно, руководствуясь данной статьей, знаниями и опытом.

В дополнение рекомендуем ознакомиться с тем, какой водосток для кровли лучше использовать и как провести его монтаж, из этой статьи.

Источник: http://StrojKarkas.com/montazh/krovlya/kreplenie-stropil-k-mauerlatu-svoimi-rukami.html

Крепление стропил к мауэрлату без запила

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин).

Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны.

Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем.

Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше.

Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

• Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
• Сквозные болты или шпильки + опорный брус под укос стропилины.
• Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

• Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
• Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
• Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье.

А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Источник: http://krovlya-mp.ru/kreplenie-stropil-k-mauerlatu-bez-zapila.html
