Крепление стропил к металлической балке

В этой статье:

Крепление стропил к мауэрлату без запила: узел крепежа

Стропила представляют собой несущие элементы крыши. Мауэрлат можно назвать основой стропильной системы, этаким фундаментом всей конструкции крыш. Правильное крепление стропил к мауэрлату позволяет обеспечить надежность всего устройства, исключает деформацию составляющих элементов, не дает кровле обрушиться под собственным весом и воздействием внешних факторов.

Верно смонтированная несущая система состоит из стропильных ног, поддерживающих и распирающих дополнительные компоненты, среди которых подкосы, растяжки, затяжки-ригели, опорные стойки и боковые прогоны. Стропильные ноги сходятся на коньковой балке сверху, когда нижняя их часть довольно часто имеет узел опирания стропил на мауэрлате, крепящийся на боковых несущих стенах. Поэтому крайне важно знать, как скрепляются стропила и мауэрлат, учитывать их особенности и правильно выбирать подходящий способ их взаимодействия для той или иной строительной ситуации.

Крепление стропил к мауэрлату

Крепление является важным моментом во многих вопросах строительства, в том числе и при возведении крыши. Чтобы надежно прикрепить стропила к мауэрлату пользуются различным металлическим крепежом, а также применяют всяческие методы врезки и запилов. Для стропильного крепления пользуются: проволокой, уголками, пластинами, кронштейнами, элементами LK, гвоздями, саморезами и так далее.

Важно! На крепеже экономить ни в коем случае нельзя. Крепеж, ржавеющий в балке, будет ее разрушать, поэтому он должен быть высококачественным и стойким к коррозии.

Стропила и мауэрлат крепятся различными способами. Их выбирают по месту в зависимости от вида стропильной системы, ее массивности и сложности, от величины всех нагрузок, которые ожидаемо будут воздействовать на конструкцию крыши.

Все виды креплений изначально различаются на скользящие и жесткие. Скользящие состоят из двух частей, одна из которых может перемещаться относительно другой. Такие крепления по конструкции могут быть закрытыми и съемными. Стоит рассмотреть все варианты подробнее.

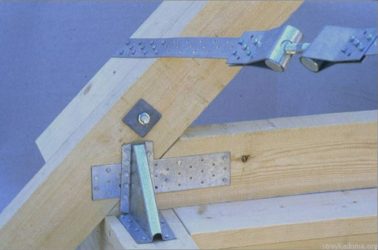

Закрытое скользящее крепление

Данное крепление состоит из уголка, крепящегося одной стороной к мауэрлату и имеющего на другой стороне специальную щелевидную проушину. В ней располагается металлическая петля с отверстиями для закрепления к стропилу. С помощью не закрепленной вертикальной стороны уголка данный вид крепления позволяет стропилу несколько смещаться при необходимости, не деформируя при этом стены дома.

Подвижное скользящее открытое крепление

Открытое крепление имеет тот же принцип, что и крепление выше, отличаясь при этом лишь одним: петля не устанавливается в проушину, а попросту верхняя вертикальная часть уголка после монтажа фиксирует соединение, загибаясь вниз. Видов жестких креплений куда больше, чем подвижных. Их выбирают в зависимости от размеров деревянных деталей конструкции и варианта соединения стропил и мауэрлата.

Крепление LK

Такое крепление можно подобрать под необходимую толщину доски или бруса, так как оно производится в нескольких размерных исполнениях. Толщина металла, из которого выполняются эти крепежные элементы, равна 2 мм независимо от размера. В зависимости от величины детали имеют различное обозначение.

Важно! Стоит отметить, что данное крепление подходит не только для соединения стропил с мауэрлатом – его часто используют и для фиксации балок перекрытия с мауэрлатом.

Главное достоинство этого крепежа — максимальная жесткость соединения деревянных элементов.

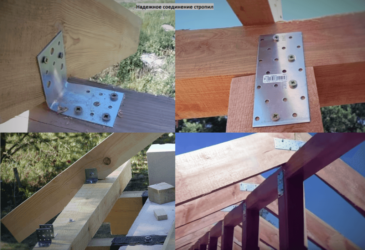

Уголок с усиленным ребром жесткости на изгибе

Есть уголки, созданные для закрепления стропил без запилов. Они имеют более высокие полки, и прикручиваются большим числом саморезов. Их изготавливают из металла толщиной в 2; 2,5 или 3 мм. Среди них выделяют:

КР11 и КР21 —усовершенствованные уголки, часто маркируемые как КР1 и КР2. В них присутствует отверстие для анкерного крепления овальной формы, снижающее риск срыва болта в результате усадки конструкции.
КР5 и КР6 — уголки, применяющиеся для крепления частей, на которые приходится наибольшая несущая нагрузка. У уголка КР6 также имеется овальное отверстие, его рекомендуется использовать при возведении стропильной системы в новых домах, которые еще будут давать усадку. Данные модели востребованы при установке конструкций большого веса.
Уголок КМ изготовлен из перфорированной стали, его используют для крепления стропил с увеличенным сечением. Он хорошо подходит для деревянных конструкций. Такой уголок надежно скрепляет элементы, при его использовании не надо врезать стропила в мауэрлат — здесь нужно лишь будет на первом выпилить верный угол.
Уголок KMRP применяется для скрепления элементов стропильной системы, в том числе и мауэрлата со стропилами, под прямым углом. Он отличается от обычных уголков вытянутым отверстием, благодаря которому его можно смещать при усадке без ущерба крепежному болту. Его применяют в конструкциях, где сделать врезку одной детали к другой нельзя. Толщина стали для уголков KMRP равна 2 мм, выпускаются они трех разновидностей.

Крепление стропил между двумя накладками из досок

Другим способом крепления стропил к мауэрлату является их монтаж между двумя спиленными под определенным углом досками, в нижней части дополнительно зафиксированными с помощью уголков или креплений LK. Такое крепление стропил обладает хорошей жесткостью и надежностью.

Важно! Данный способ оптимально подходит, когда стропило необходимо закрепить под определенным углом, приподняв его над горизонтально расположенной плоскостью мауэрлата, при этом закрепив на внешнюю вертикальную сторону.

Крепление с помощью усиливающей подкладки

В этом случае крепление стропил предназначено для мауэрлата, изготовленного из бруса не особо большого сечения. Оно осуществляется посредством усиления опоры бруска деревянными подкладками, имеющими необходимую толщину. Отрезки досок монтируются к мауэрлату при помощи гвоздей либо саморезов там, где намечено крепление стропильных ног.

При таком варианте крепления в стропилах создаются вырезы необходимой конфигурации и глубины. Надежная фиксация стропильных ног к стене производится с помощью стальной проволоки, закрепленной на вбитом стальной костыле.

Крепление «по-старинке» — скобами

Помимо вышеперечисленных способов, стропила можно крепить к мауэрлату с помощью скоб. Данный метод используется уже давно и довольно распространен. При правильном расположении всех элементов такого вида крепления стропильная система будет служить долгие годы. Скобы бывают всяких размеров и вбиваться они могут в самых разных местах соединения.

Металлическая перфорированная лента

Стоит упомянуть еще один крепежный элемент, чаще используемый в качестве дополнительного фиксатора — перфорированная лента ТМ. Ей обычно усиливают крепежный узел при необходимости его дополнительной фиксации.

Важно! Зачастую этот элемент может оказаться незаменимым при крепеже стропил к мауэрлату, поэтому его лучше всегда иметь при подобных строительных работах.

Несколько советов по креплению стропил к мауэрлату

Для большей уверенности в надежности крепления стоит соблюдать пару правил, призванных оптимальным образом улучшить данный процесс:

При использовании для монтажа металлических соединительных деталей, они должны тщательно крепиться к деревянным элементам качественными саморезами нужной длины.
Если стропила укладываются в запилы в мауэрлате, необходимо максимально вымерить их размеры. Это обеспечит плотную установку каждого стропила в подготовленный запил, глубина которого должна быть равна одной трети мауэрлата. Но здесь следует помнить, что данное правило справедливо лишь тогда, когда мауэрлат изготовляется из мощного бруса, размер которого в сечении не меньше 150 × 150 мм.
Для того, чтобы не допустить ослабления мауэрлата, запилы в большинстве случаев выполняют непосредственно в стропильной ноге под необходимым углом, дополнительно узел потом фиксируется уголками. Запил не должен превышать четвертую часть толщины стропила. Такое крепление достаточно жесткое и его часто используют в висячей стропильной системе.
Когда стропила с откосами скрепляются болтами, затяжками и прочими металлическими элементами, обязательно нужно устанавливать шайбу либо металлическую пластину на болт. Это делается для того, чтобы избежать затопления гайки в дереве и, как следствие, ослабления всей конструкции.
Монтаж стропил на мауэрлат лишь на саморезы или гвозди считается не таким надежным, поэтому следует использовать уголки либо другой металлический крепеж различных конфигураций.
Когда стропила устанавливаются на деревянные стены, независимо от стропильной системы, для крепления стропильной ноги к мауэрлату лучше использовать скользящий тип крепежа. Это особенно хорошо при достаточно большом весе кровли.

Конструкция крыши будет прочной и надежно прослужит длительное время, если все расчеты по ее возведению сделать верно, оптимально подобрать и грамотно смонтировать все крепежные узлы.

Установка мауэрлата – крайне важный процесс, ведь построенный специально под стропила мауэрлат будет хорошим решением, но и саму стропильную систему всегда можно легко подогнать под уже готовую основу при верных расчетах.

Источник: https://build-experts.ru/varianty-krepleniya-stropil-k-mauerlatu/

Крепление стропила к балке перекрытия — Кровля и крыша

Крепление стропил к балкам перекрытия обычно требуется при возведении легких мансардных крыш. Выбор оптимального варианта монтажа и соблюдение технологии позволит гарантировать надежность узлов крепления.

Особенности стропильной системы

Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила. Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения. Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.

При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания. Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах. Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.

Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши. При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия.

Крыша с опорой стропил на балки перекрытия без мауэрлата может монтироваться при условии, что стены здания в состоянии выдерживать высокие точечные нагрузки.

Когда используется стропильная система с опорой на балки перекрытия?

Если опорой висячих стропил служат балки перекрытия, уложенные непосредственно на стену, то такая система создает серьезные точечные нагрузки на строительные конструкции. Обычно такой подход практикуется при строительстве деревянных домов, так как горизонтально расположенные бревна или брус, из которых выполнены стены, способствуют равномерному распределению нагрузок.

Для кирпичных стен нераспределенное давление является разрушительным – в местах расположения балок перекрытия край стены начинает крошиться. Чтобы рассредоточить давление, на гребень стены следует уложить мауэрлат, выполненный из толстого бруса (рекомендуется сечение 150×150 мм).

Если выбран вариант кровли, где предусматривается крепление стропил к балкам перекрытия, то балки укладываются поверх мауэрлата и надежно крепятся к нему. В этом случае под тяжестью кровли стены не разрушаются, так как мауэрлат выполняет функцию разгрузочного элемента стен.

Чтобы максимально обезопасить кирпичные или блочные стены от разрушения под высокими нагрузками, в их верхней части предварительно выполняется бетонный армированный пояс.

Принципы расчета балок и стропил

На этапе подготовки к строительству выполняется расчет стропил и балок перекрытия. При проектировании кровельного каркаса следует учитывать климатические особенности региона, в первую очередь – характерные снеговые и ветровые нагрузки. На основании табличных данный и требований СНиПа относительно допустимых величин прогиба, выполняется расчет сечений элементов стропильной системы – балок кровли, стропил, деталей ферм. В том числе требуется выполнить конструкционные вычисления для определения шага укладки балок. Расстояние между балками определяет шаг установки стропил.

Горизонтальные балки укладываются на стены или мауэрлат перпендикулярно длине здания. При проектировании следует учитывать, что балки с обеих сторон должны не менее чем на 40 см выходить за плоскость стены. Чтобы обеспечить необходимую точность, в первую очередь монтируются крайние балки, а затем их концы попарно соединяются натянутыми шнурами, относительно которых укладываются остальные балки. Ближе к концам в балках выполняются специальные пазы для надежного крепления стропил.

Принципы крепления стропил к балкам

Существуют различные способы крепления стропил к балкам перекрытия. Важно исключить соскальзывание стропила с опоры. Для этого применяются соединения с пазами и шипами, вырубаемыми в обоих элементах, либо используется металлический крепеж.

Болтовое соединение подразумевает использование комплекта, состоящего из болта, гайки и шайбы. На выступающем конце балки перекрытия с тыльной стороны делается треугольный вырез таким образом, чтобы его гипотенуза располагалась под углом, соответствующим углу наклона стропила. Под тем же углом запиливается нижняя часть стропильной ноги. Установив стропило срезом на балку, его следует зафиксировать гвоздями, а затем перпендикулярно плоскости стропильной ноги высверлить сквозное отверстие для болта таким образом, чтобы его можно было пропустить снизу через вырез, выполненный в балке. На болт надевается шайба и узел фиксируется гайкой.

Соединение со сквозными отверстиями ослабляет деревянные элементы, поэтому чаще применяются соединения с зубом, упором, шипом.

Рассматривая варианты, как крепить стропила к балкам, следует отметить, что конфигурация крепления зависит от угла наклона скатов кровли. Для крыш с крутыми скатами, испытывающими пониженную снеговую нагрузку, достаточно применять крепления с одинарным зубом. Двойной зуб используется при монтаже крыш с углом наклона скатов менее 35 градусов. Данный вид крепления дает возможность не только увеличить площадь опоры, но и добиться высокой прочности узла.

Врубка с использованием метода одинарного зуба чаще всего выполняется с дополнительным вырезом шипа, препятствующего боковым сдвигам стропила под нагрузками. В этом случае под шип следует предусмотреть соответствующее гнездо в балке. Чтобы не ослабить балку, глубина гнезда должна составлять 1/3-1/4 от толщины балки. Вырез выполняется не менее чем за 25 см от края балки перекрытия, чтобы избежать сколов.

Двойной зуб обычно дополняется двумя шипами, упором с шипом или без него, замочным соединением. Чаще всего у обоих зубов глубина врезки одинакова, но при необходимости применяется и врезка на разную глубину. К примеру, дополненный шипом первый зуб врубается на треть толщины опорной балки, а второй – на половину.

Сами по себе пазы не могут удержать стропильные ноги, находящиеся под нагрузкой. Помимо врубки соединительный узел укрепляют металлическим крепежом. Для неподвижных соединений гвозди вбиваются под углом. Могут использоваться металлические накладки, хомутовые соединения. Соединение стропила с балкой (при любой технологии его выполнения) дополнительно следует зафиксировать кованой проволокой, которая закрепляется на анкере, вмонтированном в стену.

Соединение стропил с балкой будет надежным, если:

применяется качественный крепеж (металлические элементы из прочного материала с антикоррозийной обработкой);
аккуратно выполняются запилы и врубки (использование вкладышей и прокладок снижают прочность узла, со временем они могу вылететь или деформироваться);
запилы и врубки выполняются по шаблонам;
применяется специальный стропильный крепеж.

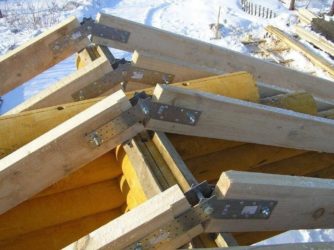

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления.

Источник: https://krovlyaikrysha.ru/kreplenie-stropila-k-balke-perekryitiya.html

Крепление стропил к балкам перекрытия: принципы, варианты, особенности

Вопросу прочности системы кровли всегда уделяют самое пристальное внимание, потому как от данного этапа строительства многое будет зависеть. Например: защищенность жилища от окружающей среды, неблагоприятных погодных условий.

А ошибки, сделанные в организации такого важного фактора, как крепление стропил к балкам перекрытия, грозят различными бедами, от незапланированных ремонтов и до демонтажа кровли с возведением альтернативного каркаса. Стропила и балки перекрытия – незаменимые сегменты конструкции системы кровли.

Обычно при их изготовлении используют древесину. А крепятся они также различными способами, о которых поговорим в сегодняшней статье.

Стропильная система крыши: один из возможных вариантов

Особенности систем стропил

Но вначале, буквально несколько слов об особенностях стропильных систем – они ведь тоже бывают разные, и от этого напрямую зависит: как крепить стропила к балкам. Проектируя конструкцию, обычно выбирают самый подходящий в конкретном случае вариант. Имеются стропила:

Первого типа сегменты берутся для возведения легких кровель довольно больших площадью. Опорой им будут стены здания. Система со вторым типом стропил – посложнее, в ней стропильные ноги опираются на добавочные точки.

При сооружении стропил вся конструкция может базироваться на мауэрлате. Такой способ наиболее популярен и эффективен при сооружении крыши кирпичных и блочных жилищ.
Если же вверху стен идет, к примеру, монолит – бетонная балка, или же стены здания выполняются из брусьев (бревна), крыша обычно опирается не в мауэрлат, а в горизонтальные балки перекрытия, что перекрывают коробку строения поперек.
Кровельные конструкции с опорой в балки – простейшая вариация возведения мансардной, более легкой крыши. В проекте главное правильным образом рассчитывать толщину и балок перекрытия, и ног стропил, учитывая возможные нагрузки на всю конструкцию кровли. А при осуществлении монтажа нужно правильным образом выполнять опору стропил в балки перекрытий. Крыши с опорами системы стропил на перекрывающие балки (без участия мауэрлата) могут монтироваться при том условии, что стенки постройки будут в состоянии выдержать довольно масштабные нагрузки в точках приложения.

Стоит дополнительно отметить, что правильный выбор варианта монтажа стропил, а также максимальное соблюдение технологий зодчества будет оптимально гарантировать отсутствие риска повреждения для всех узлов креплений стропил к балкам в частности, кровли в целом.

Методика крепления

В нынешних условиях практикуется несколько вариаций крепления стропил к стенкам строений.

Используя мауэрлаты.
К балкам (перекрытию).
Конструкция с затяжками.
Скрепление с венцом вверху при строительстве срубов из брусьев.
Верхняя обвязочная система для строения, которое возводится по каркасным технологиям.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Мауэрлат

Популярным методом закрепления стропильных систем внизу считается соединение с мауэрлатом. Но, несмотря на распространение, чтоб выполнить данную работу качественно, необходимо знать некоторые нюансы. Ведь если что-то пойдет не так, это может отразиться на надежности и сроке эксплуатации всей крыши.

Перед тем, как осуществлять крепеж стропила к мауэрлату, снизу стропильных ног необходимо сделать специальные врезки. Устанавливать конструкцию без них не рекомендовано, так как в нагрузке грань бруска будет соскальзывать с гладкого покрытия балки.
Что же касается выемок в самом мауэрлате (сделать их или же не стоит), может зависеть от тех материалов, из которых он изготовлен.
В случае использования древесины из твердой лиственной породы, опытные мастера советуют сделать надрез в балке мауэрлата – она совокупно с проделанным резом стропильной ноги надежно создаст замок «в упор». А когда вы используете мауэрлат из хвойных пород, прорезь осуществлять нежелательно – она приведет к возможному послаблению для всего обустройства.
От методики скрепления стропил с мауэрлатом может зависеть надежность крыши при различных условиях погоды.

Как скрепить с мауэрлатом

Соединение: стропильная нога + балка

Любая крыша под воздействием на нее различных видов нагрузки осуществляет стремление «поплыть» по сторонам и книзу. Чтоб не довести до такого, применимы разные способы, которые станут препятствовать смещениям сегментов стропильных систем.

Одним из проверенных временем и опытом мастеров методов является вырезка разъемов в стропильных ногах, что будет возможным осуществить путем соединений при помощи зуба с упором, с шипом или опоры стропила на балочное перекрытие.

Врубку в первом варианте используют, если у кровли большой уклонный угол. Это значит, что прикрепление стропил ведется под углом более 35о. В стропильной ноге делают зуб с упором и с шипом, а в теле балки под шип делают соответствующее гнездо (заглубление врезки до одной трети толщины самого бруса, иначе будет осуществляться ослабление конструкции). Врез проводят, отступив от края на расстояние не более 40 см, в таком случае обычно удается избегнуть скола. А чтоб не допускать сползания соединений вбок, одинарный зуб создается вместе с шипом.

Врубки с 2-ми «зубами» могут применяться для пологой кровли, в случае, когда угол меж соединяемыми элементами не будет свыше 35о. Сам процесс реализуется одной из следующих методик:

в 2 шипа;
в упоры – без участия шипов;
в упоры, дополняемые шипами;
скрепление замочного плана с 2-мя шипами (возможны и иные вариации).

Для 2-х зубов вход по своей глубине обыкновенно одинаковый. Однако, в некоторых вариантах 1-й из дополняемых шипами зубьев заглубляется на треть от толщины всей балки, а 2-й – на половину.

При обустройстве крышных конструкций может быть задействована и методика, когда соединяются друг с другом: стропильная нога плюс потолочная балка из перекрытия (используется довольно нечасто). В этом случае в ноге сооружают упорный зуб таким образом, чтоб 1-я из плоскостей укладывалась на плоский балочный срез, а 2-я – фиксировалась в вырез, который заглубляют в треть толщины балки. Для пущей прочности кроме врубок зачастую выполняется еще и дополнительное присоединение с помощью болтов и хомутов.

На коньке

Современные мастера при возведении крыш применяют несколько разновидностей креплений стропильной системы на коньке:

стык в стык;
на прогон;
внахлест на прогон верхнего конька.

Соединение стык в стык. Вверху сегмент стропила срезают углом (что равен запланированному кровельному наклону). А затем упирают в противоположную ногу, где таким же образом выполняется обрезание, но только в ассиметричном направлении. Это делать лучше по предварительным шаблонам. В некоторых случаях обрез выполняется при монтаже, а выпил осуществляется через 2 бруса.

Установка на прогон схожа с вышеуказанной вариацией. Отличия будут в монтаже самой коньковой балки. Эта конструкция отличается большой надежностью, однако ею можно злоупотреблять не всегда, так как тут потребуется добавочное осуществление монтажа опорных балок. Как результат: чердак не очень удобен для дальнейшего использования. Данный метод позволит выполнить работы по установке пар стропильных ног на месте, без всяческих предварительных «реверансов» и шаблонов. Верхние сегменты ног в таком случае упираются в балку конька, а нижние – в мауэрлат.

Внахлест на прогон конька. Здесь выполнение монтажа происходит так же, как в предыдущем варианте, лишь верхние стыки стропил осуществляются внахлест, соприкасаясь сверху не торцами, а своими боковыми сторонами. Крепежом в данном случае будут выступать болты (как вариант – шпильки).

Принцип расчета

На подготовительном к строительству этапе нужно заранее выполнить расчет стропил с балками перекрытия. В проектировании каркаса кровли учитываются климатические и другие особенности конкретного региона, характерная для него снеговая, ветровая нагрузка. На основании этих данных и СНиПа, определяющих относительные и допустимые прогибы, и будет выполняться расчет сечения для всех элементов системы: кровельных балок, стропил, других частей фермы. Требуется также выполнить и конструкционные вычисления, определяющие шаг укладки для балок. А межбалочное расстояние в свою очередь определяет шаг для размещения стропильных ног.

Как видим, возвести систему стропил крыши вполне реально и своими руками, если изучить весь процесс пошагово: от покупки материала до определения выдерживаемой конструкцией здания нагрузки и способов крепления стропил к балкам перекрытия.

Рекомендуем посмотреть видео об установке стропил:

Источник: https://viascio.ru/krovlya/kreplenie-stropil-k-balkam-perekrytiya

Крепление стропил к балкам перекрытия

-инструкция по усилению и сращиванию стропил ↑

В зависимости от разновидности стропильной системы (висячей или наслонной) меняется и способ крепления ее основных конструктивных элементов. При этом важно решить вопрос равномерного распределения на стены здания нагрузки, создаваемой весом кровли и собственным весом стропил.

Все узлы крепления стропил можно разделить на несколько основных групп:

крепление стропил к мауэрлату;
крепление стропил при их наращивании;
крепление узлов соединения стропил к дополнительным элементам системы, обеспечивающим прочность и жесткость всей конструкции.

Важно! Мауэрлатом называют толстую балку, укладываемую вдоль оси стены строго параллельно коньку крыши.

В качестве мауэрлата обычно используют брус, имеющий в сечении 15х15 см.

Балку надежно крепят к стене дома с помощью шпилек, вмурованных в армированный бетонный пояс, или с помощью толстой проволоки, которой обвязывают опорное бревно.

Стропильная система служит каркасом для всей кровельной конструкции

Жесткое соединение стропил с мауэрлатом ↑

Существует два подхода к устройству крепления стропил к мауэрлату. При первом способе обеспечивается жесткое соединение элементов, а при втором – скользящее.

Жесткое соединение требуется при креплении наслонных стропил, так как при этом необходимо прочно посадить стропильную ногу на мауэрлат. На данный вид крепления не должно оказываться никаких усилий (крутящихся, скользящих, сдвигающихся либо поворачивающихся).

Добиться желаемой жесткости соединения можно двумя методами:

за счет врубки, выполняемой на стропильной ноге;
за счет нашивки подпорного бруска на стропило.

Как крепить стропила с врубками к мауэрлату? Сначала на каждой стропильной ноге делают врубку по шаблону, при этом глубина седла не должна превышать треть высоты бруска. Затем каждое стропило упирают седлом в мауэрлат и закрепляют двумя гвоздями, которые следует забивать с боков стропильной доски под углом друг к другу. Третий гвоздь забивается вертикально. Этот метод обеспечивает необходимую прочность жесткому соединению. Чаще всего именно им пользуются при возведении крыш любой сложности.

Важно! Врубка делается только в стропилах. Запрещается делать врубки в мауэрлате, чтобы не ослаблять его несущую способность.

Жесткое крепление стропил к мауэрлату – брусу, распределяющему нагрузку равномерно по всей стене строения

Второй метод соединения стропил с мауэрлатом основан на использовании дополнительного метрового бруска, подшиваемого к стропильной ноге.

Именно этот элемент и упирается в мауэрлат.

Для закрепления бруска используются металлические уголки, которые предотвращают вероятность сдвига стропильной ноги в стороны.

Важно! Если на одном конце стропильной ноги применено жесткое соединение, то на втором выбирается иной тип крепления.

Дерево в зависимости от климатических условий может сжиматься и расширяться.

Наличие жестких креплений с обоих концов стропильной ноги приведет к увеличению распорных нагрузок на несущие стены дома, что может вызвать их деформацию.

Скользящее соединение стропил ↑

Стропильные системы со скользящим соединением возводят на объектах, построенных из бруса или оцилиндрованного бревна.

После постройки дома дерево в течение нескольких лет изменяет свои физические свойства. Иначе этот процесс называют усадкой здания.

При этом элементы стропильной системы также находятся в движении, поэтому их жесткое крепление недопустимо.

В противном случае подвижки приведут к деформации стен. Чтобы этого не допустить, в узле крепления стропильным брусьям обеспечивают некоторую свободу движения.

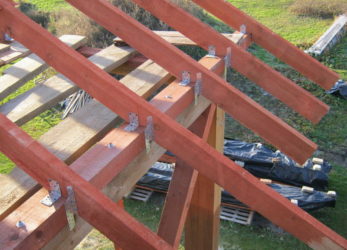

Производители крепежных элементов выпускают специальные системы крепления, называемые «салазки».

Также в этих целях используются и металлические уголки, с продолговатым отверстием для крепежа.

Важно! Крепление подкосов, распорок и бабок висячих стропил производится к ним скобами и хомутами.

Помимо этого, стропильные ноги дополнительно крепят к стенам с помощью проволочных скруток.

Это снижает вероятность срыва крыши порывами сильного ветра.

Скользящее соединение стропил обеспечивает прочность кровельной конструкции в период усадки деревянного дома

Виды металлических креплений ↑

В зависимости от сложности кровельной конструкции выбираются способы крепления стропил, под которые приобретаются различные элементы крепежа, изготавливаемые из металла.

Это могут быть:

стальные уголки;
стяжки из толстой проволоки;
саморезы;
болты с гайками;
пластины;
разновидности усиленного уголка КР;
кронштейны WB;
монтажная лента перфорированная ТМ;
крепежные элементы LK.

Важно! При использовании кронштейнов в качестве крепежа стропил к мауэрлату не требуется делать врезку на стропиле, тем самым удается сохранить его максимально возможную несущую способность. Для изготовления кронштейнов берется оцинкованный металл, толщина которого составляет 0,2 см. Крепятся кронштейны с помощью анкерных болтов, гвоздей или шурупов.

Прочные перфорированные крепежные элементы для соединения элементов стропильной системы

Метод крепления стропил к балкам ↑

При возведении простейшего варианта кровельной конструкции применяют крепление стропил к балкам, которые опираются на стены деревянного дома и находятся в одной плоскости со стропильной ногой. В этом случае нагрузка элементов кровли носит точечный характер, а не распределяется по всему периметру строения с помощью мауэрлата. В балках перекрытий, выступающих на 40 см за пределы постройки, на концах прорезаются пазы-углубления, в которые вставляют стропильные брусья. Чтобы обеспечить ровную укладку всех поперечин, используют струну, натягиваемую на крайние балки.

Вставленные в пазы стропила дополнительно крепят к балкам с помощью металлических крепежных элементов.

Есть и более простой вариант, но не менее надежный.

Крепление стропил к балкам перекрытия проводят с помощью накладок из досок.

Способы крепления стропил к балкам

Как соединяют стропила в коньковой части ↑

Соединение «встык». Верхний край каждого стропила подрезается под углом, размер которого соответствует углу ската крыши. Для облегчения обрезки всех стропил изготавливают шаблон. Скрепляют стропила под коньком двумя гвоздями, забиваемыми под углом. Помимо этого можно скрепить коньковый стык стропил металлической пластиной или деревянной накладкой, притянутой гвоздями или болтами.
Монтаж конькового прогона.
Стропильные ноги крепят к коньковому брусу. Технология устройства конькового прогона сложна, поэтому при строительстве крыш применяется довольно редко.
Соединение «внахлест» является самым распространенным способом выполнения конькового узла. При этом стропильные ноги соединяют боковыми сторонами и стягивают их болтом, шпилькой или гвоздями. Простота выполнения данного соединения привлекает многих мастеров, занимающихся строительством кровель.

Крепление стропил на коньковый прогон

Удлинение стропильных ног ↑

Стандартная длина пиломатериала составляет 6 м. Если требуются стропила большей длины, то приходится наращивать шестиметровый брус. При этом соединить два элемента одной стропильной ноги можно тремя способами:

соединение косого прируба выполняется из стропильных брусьев, торцы которых подпилены под углом, равным 45 градусам; крепятся соединяемые брусья болтом, диаметр которого равен 12-14 мм;
крепление стропильных ног «встык» осуществляют из брусьев, торцы которых обрезаны под прямым углом; при этом с двух сторон на стык прибивают накладки из досок, не забывая о шахматном расположении крепежных элементов; деревянные накладки можно заменить металлическим пластинами с зубьями;
соединение двух стропильных ног «внахлест» выполняют из брусьев, торцы которых могут быть обрезаны под любым углом; при этом участок совмещения двух брусьев должен составлять не менее метра; крепления располагают в шахматном порядке.

Важно! При использовании в качестве крепежных элементов болтов и гаек необходимо помнить об обязательном применении шайб или металлических пластин, которые не позволяют крепежу «утонуть» в древесине. Соединение, выполненное с помощью уголков, пластин и болтов, считается надежней, чем крепление гвоздями.

Сращивание стропил косым прирубом

Монтаж стропильной системы, являющейся «скелетом» крыши, требует знаний и мастерства.

От выбранных способов соединения стропил зависит прочность кровельной конструкции и срок ее эксплуатации.

К выполнению данных работ лучше привлекать опытных кровельщиков.

Источник: http://goodkrovlya.com/montazh/stropila/sposoby-krepleniya-stropil.html

Крепление стропила к мауэрлату: схемы и способы крепления стропил

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома.

От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Источник: https://stroypodskazka.com/kreplenie-stropil-k-balkam-perekrytiya/
