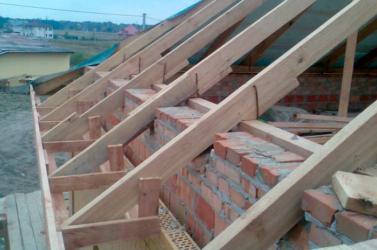

Крепление стропил к плитам перекрытия

В этой статье:

Как закрепить стропила?

Качество кровли и её надёжность имеют прямую зависимость от того, сколь добротно возведена стропильная система. Да и на продолжительность функционирования всей постройки этот аспект влияет самым непосредственным образом. Дабы добиться этого, все монтажные работы следует проводить в полном соответствии с нормативными нормами и стандартами, используя различные варианты крепления стропил для той или иной ситуации. Рассмотрим более подробно, как крепятся стропила, и на какие факторы при этом следует обратить первоочередное внимание.

Нагрузки, которые испытывает кровля

Все знают, что именно на кровлю приходится большая часть всех тех нагрузок, которые испытывает постройка. Именно по этой причине все крепежи обязаны иметь максимально допустимую прочность и жёсткость – только так можно гарантировать отсутствие форс-мажорных и травмоопасных ситуаций.
Но какие же именно нагрузки и воздействия заставляют задуматься об актуальности выбора того или иного варианта крепления стропил и их расположения? Нюансов много, вот лишь наиболее значимые из них:

Нагрузка от воздействия ветра;
Вес давящего на крышу снежного покрова;
Масса самой кровли и тех компонентов, которые формируют основу кровельного «пирога»;
Вес расположенного на крыше оборудования, дымоход и вентиляционная шахта (при условии наличия всех этих элементов).

Перечень этот далеко не полный – всё зависит от конкретных эксплуатационных условий, а также тех технических особенностей, которые присущи для того или иного здания.

Комплектующие для проведения монтажных работ

Возникает вполне логичный вопрос – чем крепить стропила крыши, и какие элементы для этого использовать. Специалисты советуют для большей жёсткости и надёжности формируемой конструкции задействовать, как деревянные, так и стальные изделия. Ассортимент комплектующих из дерева представлен таким ассортиментом:

Брус;
Треугольники;
Формирующие шип накладки;
Пластины и нагели.

Что касается деталей из металла, то для работы в обязательном порядке потребуется следующее:

Фиксирующие компоненты – хомуты, скобы и прочее;
Крепёжные детали – гвозди, болты, саморезы и т.д.;
Уголки из упрочнённого стального сплава;
Ползунки или салазки для фиксации стропил;
Пластины перфорированного типа;
Пластины с гвоздевым или зубчатым профилем;
Детали, относящиеся к закладной группе.

Мауэрлат и крепление к нему

Если имеет место крепление стропил к мауэрлату, то такой подход требует предварительного формирования особого паза непосредственно в самом стропиле, на который в последующем и будет опираться вся конструкция.

Важно лишь помнить, что запил проводится исключительно в стропиле, выполнение запилов по мауэрлату категорически запрещено, поскольку это может негативно сказаться на прочностных показателях элемента, и ухудшит его несущую способность.
Ещё один вариант крепления заключается в забивке упорного бруса, являющего собой упор для всей возводимой конструкции.

При каждом из способов также задействуются дополнительные крепежи для стропил, выполняемые посредством гвоздевого соединения или же укладки особых фиксирующих пластин.

Укладка стропил поверх стен

Крепление стропил к брусу более всего актуально для деревянных построек. При таком подходе проводится фиксация стропильной системы к верхнему стеновому брусу. Здесь так же, как и при наличии мауэрлата проводят предварительные запилы на стропилах, выполняющие в дальнейшем функции упоров. Роль дополнительных крепёжных компонентов играют фиксируемые посредством гвоздей и саморезов накладные пластины.

Довольно часто при возведении кровли в деревянных постройках используют вариант скользящего расположения крепёжных компонентов. Это даёт возможность обеспечить сдвиг всей конструкции по мере того, как повышается показатель просадки дома вследствие естественной усушки дерева. Такой подход гарантирует минимизирование процессов деформирования, предохраняя несущие стены от разрушения.

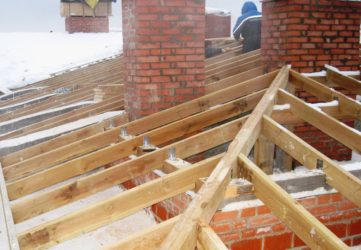

Фиксация стропил на балки перекрытия

Ещё один вариант укладки — крепление стропил к балкам перекрытия. В этом случае располагаются они перпендикулярно оси кровли. Важно при этом оставить выпуск каждой балки за пределы несущих стен – выступ должен составлять порядка полуметра. Фиксация стропила подразумевает создание гнезда на балке – это же гнездо выступает и в роли упора. Отступ гнезда от края балки должен быть не менее 25 см. Игнорирование этого правила способно повлечь повреждение балки вследствие идущего на неё давления от расположенной сверху стропильной системы.

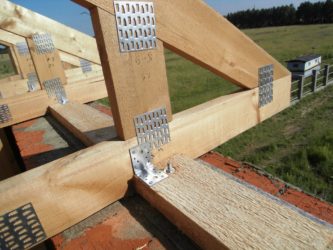

Крепление, как и в вышеописанных случаях, проводится посредством дополнительной укладки фиксирующих пластин. Обратите внимание, если постройка сама по себе имеет незначительные габариты, вполне можно обойтись без дополнительных распорок – балки справляются с их функциями самостоятельно.

Крепление стропил по скользящей технологии

Как уже было сказано ранее, подобный формат фиксации актуален преимущественно на деревянных постройках. Использование особых стальных крепежей позволяет добиться их постепенного скольжения по мере того, как проходит усадка построенного дома. Таким образом, компенсируется смена геометрии, что оберегает стропильную систему и несущие стены от разрушения.
Фиксация скользящих креплений осуществляется посредством саморезов или гвоздей с дополнительным креплением непосредственно на стену дома. При таком подходе процесс скольжения осуществляется за счёт подвижности компонентов крепёжной детали касательно друг друга.

Меньшую распространённость имеет вариант с использованием особых стальных уголков, оснащённых расположенными продольно фиксирующими отверстиями. За счёт них по мере эксплуатирования дома и проходит частичное смещение стропильной системы, что становится возможным благодаря нежёсткому креплению уголка к несущей детали.

Крепление бруса к стене

Крепление бруса к стене — не простой вопрос. Брус всегда был популярен в строительстве частных домов. В настоящее время все чаще появляются строительные материалы с новыми свойствами, развиваются технологии. Комбинация бруса с новыми стройматериалами и монтажными системами иногда вызывает вопросы — каким же образом технически правильно будет выполнить крепления бруса к разным поверхностям?

Для крепления необходим крепежный материал. Сегодня имеется множество видов крепежа для любых соединений элементов. Их отличия — область применения и технические характеристики, которые регламентируют допустимую нагрузку на крепежный элемент и технологию крепежа.

Уголковые крепежные элементы из металла имеют отверстия для крепления саморезами, гвоздями или дюбелями. Металлы для уголков применяются не подверженные окислению и достаточно прочные. Запас прочности уголка нужно принимать не менее 2, то есть уголок должен выдержать вес в два раза больше, чем вес элемента, который будет на него опираться. При этом нужно еще учесть и посчитать, какие конструкции будут опираться на этот брус.

Деревянные брусья крепят к стенам с разными целями — чтобы укрепить на этих стенах навесную мебель, книжные полки или декоративные элементы интерьера, а также бытовую технику. При установке дверных коробок, для облицовки снаружи и внутри, для устройства козырька над входной дверью или навеса для веранды также нужно делать крепления бруса к стенам. Главное, сначала нужно определиться с материалом этой стены, и подходить к газобетонным блокам, гипсокартонной облицовке и стене из кирпича, конечно, придется совсем по-разному.

Выбор способа крепежа зависит от материала стены и особенностей создаваемой конструкции. Конечно, в контексте газобетона речь не о том, чтобы крепить прогоны из бруса к стенам из ячеистобетонных или керамических блоков, это невозможно без устройства армопояса или усиливающих опору конструкций, а только о креплении брусков, например, для обрешетки под гипсокартон.

Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.

Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.

При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.

Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.

Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.
Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Крепление бруса к деревянной стене

Применяют перфорированные крепежные элементы уголкового типа или плоские. Крепежные детали различаются размерами, толщиной металла и покрытием. Используются гвозди, саморезы и шурупы. Для больших гвоздей предварительно засверливают отверстия, особенно при работе с высушенной древесиной.

Крепление к стене из газобетона и гипсокартону

Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет.

В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны. Последнее очень важно при работе с газобетоном, который агрессивен к металлам.

Весь крепеж для газобетона должен иметь антикоррозионное покрытие.

Для крепления бруска к газобетону или гипсокартону анкерный способ крепления самый прочный, хотя и затратный. Все зависит от плотности (марки) газобетона и от требуемой нагрузки. Для крепления обрешетки может быть достаточно применить механические анкеры — клиновидные или типа «спиральные гвозди». Последние удобны тем, что их монтируют в стену из газобетона, забивая обычным молотком. При забивании спиральный гвоздь вворачивается в блок, не нарушая его пористую структуру.

Дюбель, похожий в рабочем положении на спицы полураскрытого зонтика, носит ласковое имя Молли и отлично подходит для крепления деревянных брусков к перегородкам из гипсокартона, с целью закрепить на них картины, нетяжелые полки или светильники. Молли — вид распорного анкерного болта, имеющего втулку с продольными прорезями, которая при затягивании резьбы вставляемого винта до упора складывается и превращается в зонтик. Несущая способность отличная, но это крепление имеет недостатки — удалить его можно, только выломав часть перегородки. Кроме того, с «Молли» невозможно работать в тесном пространстве.

Крепление бруса в конструкциях крыш

Лаги из бруса крепятся замковым соединением и скобами, но для крыши такая стыковка недопустима, поскольку крыша эксплуатируется в совершенно других условиях. Все элементы крыши (стропильной системы) устанавливаются согласно проекту и расчету, а крепят их специальными элементами и болтовыми системами, иногда дополнительно укрепляют скобами.

Крепление бруса на подвесе

В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».

Источник: https://stroyfora.ru/p/post-201

Крепление стропил к балкам перекрытия

Крепление стропил к балкам перекрытия обычно требуется при возведении легких мансардных крыш. Выбор оптимального варианта монтажа и соблюдение технологии позволит гарантировать надежность узлов крепления.

Особенности стропильной системы

Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила. Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения. Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.

При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания. Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах. Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.

Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши. При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия.

Крыша с опорой стропил на балки перекрытия без мауэрлата может монтироваться при условии, что стены здания в состоянии выдерживать высокие точечные нагрузки.

Когда используется стропильная система с опорой на балки перекрытия?

Если опорой висячих стропил служат балки перекрытия, уложенные непосредственно на стену, то такая система создает серьезные точечные нагрузки на строительные конструкции. Обычно такой подход практикуется при строительстве деревянных домов, так как горизонтально расположенные бревна или брус, из которых выполнены стены, способствуют равномерному распределению нагрузок.

Для кирпичных стен нераспределенное давление является разрушительным – в местах расположения балок перекрытия край стены начинает крошиться. Чтобы рассредоточить давление, на гребень стены следует уложить мауэрлат, выполненный из толстого бруса (рекомендуется сечение 150×150 мм).

Если выбран вариант кровли, где предусматривается крепление стропил к балкам перекрытия, то балки укладываются поверх мауэрлата и надежно крепятся к нему. В этом случае под тяжестью кровли стены не разрушаются, так как мауэрлат выполняет функцию разгрузочного элемента стен.

Чтобы максимально обезопасить кирпичные или блочные стены от разрушения под высокими нагрузками, в их верхней части предварительно выполняется бетонный армированный пояс.

Принципы расчета балок и стропил

На этапе подготовки к строительству выполняется расчет стропил и балок перекрытия. При проектировании кровельного каркаса следует учитывать климатические особенности региона, в первую очередь – характерные снеговые и ветровые нагрузки. На основании табличных данный и требований СНиПа относительно допустимых величин прогиба, выполняется расчет сечений элементов стропильной системы – балок кровли, стропил, деталей ферм. В том числе требуется выполнить конструкционные вычисления для определения шага укладки балок. Расстояние между балками определяет шаг установки стропил.

Горизонтальные балки укладываются на стены или мауэрлат перпендикулярно длине здания. При проектировании следует учитывать, что балки с обеих сторон должны не менее чем на 40 см выходить за плоскость стены. Чтобы обеспечить необходимую точность, в первую очередь монтируются крайние балки, а затем их концы попарно соединяются натянутыми шнурами, относительно которых укладываются остальные балки. Ближе к концам в балках выполняются специальные пазы для надежного крепления стропил.

Принципы крепления стропил к балкам

Существуют различные способы крепления стропил к балкам перекрытия. Важно исключить соскальзывание стропила с опоры. Для этого применяются соединения с пазами и шипами, вырубаемыми в обоих элементах, либо используется металлический крепеж.

Болтовое соединение подразумевает использование комплекта, состоящего из болта, гайки и шайбы. На выступающем конце балки перекрытия с тыльной стороны делается треугольный вырез таким образом, чтобы его гипотенуза располагалась под углом, соответствующим углу наклона стропила. Под тем же углом запиливается нижняя часть стропильной ноги. Установив стропило срезом на балку, его следует зафиксировать гвоздями, а затем перпендикулярно плоскости стропильной ноги высверлить сквозное отверстие для болта таким образом, чтобы его можно было пропустить снизу через вырез, выполненный в балке. На болт надевается шайба и узел фиксируется гайкой.

Соединение со сквозными отверстиями ослабляет деревянные элементы, поэтому чаще применяются соединения с зубом, упором, шипом.

Рассматривая варианты, как крепить стропила к балкам, следует отметить, что конфигурация крепления зависит от угла наклона скатов кровли. Для крыш с крутыми скатами, испытывающими пониженную снеговую нагрузку, достаточно применять крепления с одинарным зубом. Двойной зуб используется при монтаже крыш с углом наклона скатов менее 35 градусов. Данный вид крепления дает возможность не только увеличить площадь опоры, но и добиться высокой прочности узла.

Врубка с использованием метода одинарного зуба чаще всего выполняется с дополнительным вырезом шипа, препятствующего боковым сдвигам стропила под нагрузками. В этом случае под шип следует предусмотреть соответствующее гнездо в балке. Чтобы не ослабить балку, глубина гнезда должна составлять 1/3-1/4 от толщины балки. Вырез выполняется не менее чем за 25 см от края балки перекрытия, чтобы избежать сколов.

Двойной зуб обычно дополняется двумя шипами, упором с шипом или без него, замочным соединением. Чаще всего у обоих зубов глубина врезки одинакова, но при необходимости применяется и врезка на разную глубину. К примеру, дополненный шипом первый зуб врубается на треть толщины опорной балки, а второй – на половину.

Сами по себе пазы не могут удержать стропильные ноги, находящиеся под нагрузкой. Помимо врубки соединительный узел укрепляют металлическим крепежом. Для неподвижных соединений гвозди вбиваются под углом. Могут использоваться металлические накладки, хомутовые соединения. Соединение стропила с балкой (при любой технологии его выполнения) дополнительно следует зафиксировать кованой проволокой, которая закрепляется на анкере, вмонтированном в стену.

Соединение стропил с балкой будет надежным, если :

применяется качественный крепеж (металлические элементы из прочного материала с антикоррозийной обработкой);
аккуратно выполняются запилы и врубки (использование вкладышей и прокладок снижают прочность узла, со временем они могу вылететь или деформироваться);
запилы и врубки выполняются по шаблонам;
применяется специальный стропильный крепеж.

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления .

Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).

Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа. Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.

Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.
