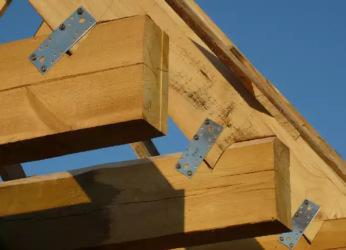

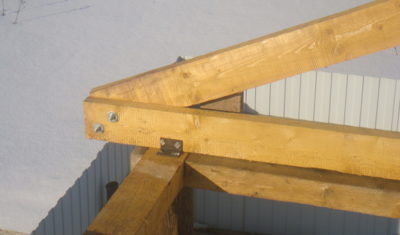

Крепление стропил к потолочным балкам

В этой статье:

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж:

проволочные стяжки;
уголки;
пластины;
кронштейны WB;
уголок КР;
крепежные элементы LK;
саморезы;
гвозди;
перфорированная монтажная лета ТМ;
болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб.

Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами.

Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая:

в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом:

стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся:

модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа:

важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.
