Способы крепления мауэрлата к кирпичной стене
Мауэрлат – это элемент кровельной системы, который выполняется в виде бревна и укладывается на наружные стены по всему периметру здания. Изготавливается из дерева – преимущественно сосны, хотя могут использоваться и другие хвойные породы. Размеры могут быть следующими: 18х8 см, 15х10 см, 15х15 см.
Мауэрлат необходим для равномерного распределения нагрузки, передаваемой стропильной конструкцией на верхнюю часть стен. При креплении этого элемента соблюдается определенный отступ от наружного края, также снизу укладывается изоляционный материал (например, рубероид) – это предотвратит гниение дерева.
Основные способы крепления к стене
Процедура крепления может выполняться одним из нескольких возможных способов:
- стальной проволокой;
- строительными шпильками;
- анкерными болтами и армпоясом;
- деревянными пробками.
Рассмотрим каждый из способов более детально.
Стальная проволока
Такого рода крепление мауэрлата к кирпичной стене выполняется предельно просто: берется стальная проволока толщиной в 0,5-0,6 см, ее закручивают в несколько раз, укладывают в кирпичную кладку примерно в 5-ти рядах от предполагаемого уровня мауэрлата. Как только цементный раствор застынет, проволоку продевают через брусья и закручивают, придавливая тем самым требуемый элемент к стене.
Длины проволоки должно хватить, чтобы обвить ее вокруг бруса и при этом оставить достаточно длинные концы для надежной фиксации.
Использование строительных шпилек
В небольших зданиях, где не предполагается значительная нагрузка на крышу, для крепления мауэрлата используются строительные шпильки. Последние представляют собой металлические Г-образные элементы, которые вмуровываются в кладку на глубину примерно в 45 см, причем выступ над брусьями должен составлять минимум 3 см.
Для упрочнения конструкции в таком случае укладывается бетонная подушка высотой в 22 см и глубиной в 40 см. Заливать бетонный раствор нужно с предельной аккуратностью, чтобы случайно не загрязнить резьбу шпилек – это может затруднить закручивание гаек.
Чтобы разметить мауэрлат, его укладывают на шпильки и бьют сверху тяжелым предметом (рекомендуется использовать специальный молоток). Далее в тех местах, где после шпилек остались отметины, с помощью перьевого сверла проделываются отверстия нужного диаметра.
Не стоит забывать о гидроизоляции стен. Используя этот метод, гидроизоляционный материал можно наколоть на шпильки для пущей надежности (перед монтажом брусьев).
Применение армпояса и анкерных болтов
Установка армопояса и крепление к нему мауэрлата анкерами
Самый эффективный, но в то же время самый сложный в исполнении способ крепления. Сооружение армированного пояса не только упрочняет коробку здания, но и выравнивает по горизонтали верхнюю часть стен. Армпояс – важнейший элемент жесткости в доме.
При заливке пояса анкерные болты фиксируются в нем. Затем, когда бетон застывает, в мауэрлате проделываются отверстия в соответствующих местах, чтобы насадить его на анкеры.
Заметим, что заложить идеально ровные болты не могут даже самые опытные строители, поэтому для разметки используют ровную доску: накладывают ее на болты, размечают, затем прикладывают к нижней части бруса и проделывают в нем отверстия согласно разметке.
Далее мауэрлат насаживается на анкеры. Сверху на болты накручиваются шайбы, хотя вместо этого можно наваривать небольшие куски арматуры.
Минусом данного способа является высокая стоимость анкерных болтов, поэтому можно пойти другим путем – проделать в брусе отверстия, наложив его на застывший армпояс и углубившись в последний где-то на 20 см. Далее следует взять отрезки арматуры и забить их в эти отверстия на всю глубину, после чего загнуть оставшиеся концы.
Использование деревянных пробок
Этот способ предусматривает закладку обработанных антисептическим средством деревянных пробок, размер которых равен размеру кирпича, в кладку. Пробки можно укладывать:
- рядом с мауэрлатом, поближе к внешней поверхности стены;
- на один ряд ниже мауэрлата.
Для крепления брусьев к пробкам используются металлические скобы. Важно, чтобы количество крепежных элементов не было меньшим количества ног стропил.

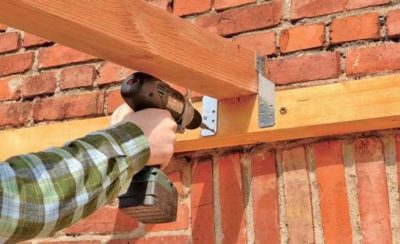

Крепление скобами
Подготовка кирпичной стены
Вначале подготавливается место. Для этого поверхность очищается от сторонних предметов, грязи, а также обустраивается хорошая изоляция между кирпичными стенами и будущим мауэрлатом. Это обязательное условия, поскольку в тех местах, где дерево будет контактировать с кладкой, может начаться процесс гниения. Как отмечалось выше, для изоляции можно использовать рубероид, хотя есть и другие варианты – полиэтилен, например, или дорогостоящий изолон.
Также все брусья, которые будут использованы в работе, обязательно обрабатываются антисептиком.
Что потребуется в работе
Для крепления мауэрлата понадобятся:
- брусья указанных в начале статьи размеров;
- гвозди;
- гидроизоляция;
- болты;
- разводной ключ;
- электродрель;
- строительный уровень;
- молоток.
Если для фиксации будут использованы шпильки, то дополнительно потребуются:
- Г-образные металлические штыри;
- цемент (не ниже «трехсотой» марки);
- шайбы;
- гайки.
Для проволочного способа нужна сама стальная проволока диаметром в 5-6 см. А в случае использования пробок понадобятся металлические скобы длиной в 25 см и сами бруски.
Технология крепления
Крепление мауэрлата
При использовании анкерных болтов или шпилек алгоритм действий должен быть следующим.
Шаг 1. Подготовка отверстий для насадки. Для этого, как отмечалось выше, используется ровная доска – на ней размечаются будущие отверстия.
Шаг 2. Доска прикладывается к брусу, в нем проделываются отверстия.
Шаг 3. Брус аккуратно насаживается на шпильки/анкеры.
Шаг 4. Крепление мауэрлата – закручиваются гайки и шайбы.
Способ крепления деревянными пробками практически полностью описан, поэтому рассматриваться уже не будет.
Если применяется стальная проволока, то процедура будет состоять всего из двух этапов.
Шаг 1. В брусьях проделываются отверстия с шагом в 25-30 см.
Шаг 2. Концы закрепленной в кладке проволоки продеваются через эти отверстия и скручиваются.
Если будете следовать инструкции, то в ходе крепления мауэрлата к кирпичной стене никаких трудностей не возникнет.
Цена вопроса
Средняя стоимость погонного метра мауэрлата варьируется в пределах 500-800 рублей. Кубометр бруса стоит порядка 5 тыс. рублей, хотя более точная цифра зависит от породы дерева.
Подробнее об укладке смотрите в видео.
Источник: https://netosadkam.ru/ustrojstvo-kryshi/mauerlat/kreplenie-k-kirpichnoy-stene.html
Соединение крыши со стеной
Матрица – в народе, мауэрлат, так называют элемент кровли, являющейся ее основой и служащий переходным звеном между кирпичными стенами и самой конструкцией. Его главное назначение – равномерное распределение любой нагрузки на стропила, оказываемой во время эксплуатирования. Установка выполняется на последнем этапе строительства стен, перед монтажом кровли.
Конструируется мауэрлат из цельного бруса или нескольких досок соответствующего размера, соединенных гвоздями в один элемент. Первый вариант надежнее. Предпочтение отдается сосновой породе древесины, с влажностью не более 22%.
Соединение с кирпичной кладкой производится по заранее намеченным местам. Крепление гвоздевое – болтовое, в некоторых случаях, можно фиксировать мауэрлат стальной проволокой. Дедовский способ, но достаточно часто применимый в сегодняшние дни. Основа под матрицу – несущая кирпичная стена, должна быть ровной. Если после возведения образовались перепады, их можно оставить и заделать просветы после установки матрицы.
Необходимо расположить «фундамент для крыши» на ровной поверхности и строго горизонтально. Его ослабление недопустимо, потому что упорные прорези можно делать только со стороны стропил. При возведении последнего ряда кладки, для надежности крепления и устойчивости мауэрлата, в стене создается небольшой выступ, по внутренней стороне.
Он послужит своеобразным ограничителем конструкции, и не позволит основе случайно соскочить при укладке его на стены. Также обратите внимание на техническую сторону. Выступ может послужить дополнительным упором мауэрлата при системе крепления без шпилек. Например, если используется вариант соединения на металлическую проволоку.
А с конструктивной стороны, выступ необходим при выборе кровельной конструкции для кирпичного дома, монтируемой без дополнительных распорок.
Необходимые инструменты
Из приспособлений для строительства, понадобится минимальный набор плотника, молоток, топор, гвозди, ножовка, а как дополнение разводной ключ, дрель, горизонтальный уровень. Из материалов: брус с сечением 150х150 мм, рубероид. И в зависимости от выбора крепления (болтовое или проволочное), соответственно понадобятся эти материалы и металлические скобы 250 мм. В первом варианте крепления, для создания основы понадобятся еще и деревянные бруски размером с кирпич. Но если после обмеривания конструкции останутся отрезки от бруса предназначенного для мауэрлата, то можно использовать и их.
Шпилечное крепление
Это самый надежный способ крепления, по мнению специалистов. Если вмуровывать шпильки непосредственно в кирпичную кладку, глубина погружения для создания прочного крепления не должна быть менее 450 мм. Располагать их строго вертикально, место установки прорабатывается заранее и отражается в плане строительства разработанного на стадии оформления проектной документации. Выступ резьбовой части над мауэрлатом, не менее 30 мм.
Хорошим способом будет крепление шпилек на опорных подушках. Это монолитный армированный пояс, монтируемый поверх кирпичной кладки. Шпильки устанавливаются перед заливкой. Верхнюю резьбовую часть нужно закрыть скотчем, чтобы она не засорилась.
После готовности основы, просверливаются отверстия в мауэрлате. Для этого, ее устанавливают поверх шпилек, корректируют относительно стен, чтобы они располагались ровно посередине бруса. Допустимо отклонение, но ни в коем случае нельзя подрезать мауэрлат для подгонки. Наметить место сверления шпилек, можно простучав по брусу, там, где крепление выходит из основы. Останутся характерные вмятины. По ним, перьевым сверлом, соответствующего диаметра высверливаются отверстия.
Учитывая самостоятельные работы и допуская небольшую погрешность, диаметр шпилек нужно выбрать на два три размера меньше отверстий. Так будет легче подогнать их под них, при небольших отклонениях. Материал приобретается заранее и обычно его включают в перечень необходимого оборудования при приготовлении к строительству кирпичного дома.
Перед установкой матрицы, по всей поверхности стен, прокладывается гидроизоляционный слой, рубероид или специальная пленка. Сам брус просмаливается или обрабатывается антисептическими пропитками.
Проволочное соединение
Очень часто используется в строительстве. Фиксация производится толстой стальной проволокой, предварительно уложенной в кирпичную кладку ниже одного или двух рядов, с последующим монтажом бруса и ее скручиванием поверх него. Частота шага вмуровывания самодельных креплений 60-70 мм. Концы проволоки, с учетом высоты кладки и матрицы, должны выступать над поверхностью на 30 см.
В домах небольших габаритов, принято фиксировать мауэрлат на деревянные пробки, соединяя брус скобами или гвоздями. Их предварительно вмуровывают в кирпичную кладку, заменяя камень через каждые 5-7 элементов.
Источник: https://www.dom-iz-kirpicha.ru/blog/vozvedenie-sten/kladki-sten-dlya-montazha
Как крепить мауэрлат к стене? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово +Фото
Остроконечные крыши, чаще всего выбираемые при проектировании домов, неплохо выдерживают испытания дождем и снегом. Однако, чтобы высокие нагрузки не оказывали негативного воздействия на стены и балки, и не стали причиной их деформации и разрушения, применяют мауэрлат для крыши. Что это за устройство, зачем оно нужно, каким образом оно монтируется и крепится? Такие вопросы может задать человек, малосведущий в строительстве, совсем не знакомый с устройством крыши. Информация, содержащаяся в данной статье, поможет найти на них ответы.
Правильный мауэрлат: назначение
Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.
Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?
- Создание общей конструкции из стен дома и сооружений кровли.
- Равномерное распределение нагрузки, с отдельных точек на все стены.
У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.
Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?
Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.
Когда не обойтись без перекрытия мауэрлат?
Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.
Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.
Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.
Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.
Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.
В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.
Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.
если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.
Установка мауэрлата
Существуют определенные правила для устройства этой системы.
Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.
Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.
Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.
Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.
Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

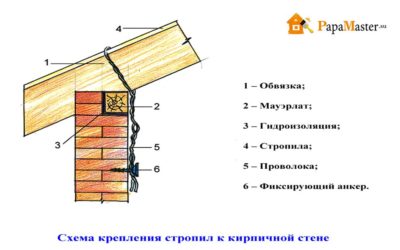

Крепление мауэрлата проволокой
Данный способ является одним из простейших в устройстве.
Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.
Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.
Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.
Крепление шпильками
Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.
Марлат и крепление шпильками
Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.
При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».
Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.
Мауэрлат: крепление к стене болтами
Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.
По числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.
Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.
После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.
От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.
Армопояс: крепление мауэрлата
Иногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.
Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:
- Исправляет не слишком ровную кладку стен в направлении по горизонтали;
- Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
- Распределяет более равномерно всю имеющуюся нагрузку;
- Придает конструкции особую жесткость и дополнительную прочность;
- Весьма надежно и крепко удерживает мауэрлат.
Армопояс: устройство
Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.
Для здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.
Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.
В получившийся желоб или в опалубку помещают арматурный каркас.
Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.
Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.
Желательно произвести установку мауэрлата, так как его использование обеспечит возведение действительно надежного и основательного жилища, которому не страшны никакие серьезные катаклизмы, будь то снегопад или штормовой ветер. Если мауэрлат будет изготовлен по всем правилам, к тому же, используется укрепляющий армопояс, вы будете довольны надежностью и крепостью своего жилища. Оно станет для вас настоящей крепостью!
7 лучших строительных и мебельных магазинов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
Источник: https://domsdelat.ru/krisha/kak-krepit-mauerlat-na-steny-kreplenie-stropil-i-ustanovka.html
Крепление мауэрлата к кирпичной стене
Крепление мауэрлата к кирпичной стене должно быть выполнено качественно и надежно, так как он является звеном, через которое усилия от веса крыши и боковых нагрузок взаимно компенсируются.
Схема устройства стропильной системы крыши.
Для изготовления мауэрлата чаще всего берут брус сечением 150 мм или две доски соответствующего размера, которые между собой соединяют при помощи гвоздей. Материал надо брать сухим, его влажность не должна быть выше 22%.
profitable.megaplan
Крепление на стену дома будет зависеть от таких факторов:
- особенность конструкции здания;
- площадь дома;
- материала, из которого сделаны стены.
Необходимо проводить жесткое крепление, здесь подвижность как при создании стропильной системы не нужна. Крепить основание надо четко горизонтально, упорные прорези необходимо делать со стороны стропильных ног, это не дает всей системе ослабевать в процессе эксплуатации.
Есть разные способы установки стропил на опору:
- скользящее крепление подразумевает опору стропил на брус, при этом они могут немного двигаться. Чтобы обеспечить высокую жесткость, используют ригели, которые на брусе держатся за счет крепления стропильных досок;
- упорное крепление подразумевает, что установка стропил проводится на выпиленные в них зубы или на брусок. Такой способ обеспечивает высокую жесткость, но боковые усилия в данном случае будут большими.

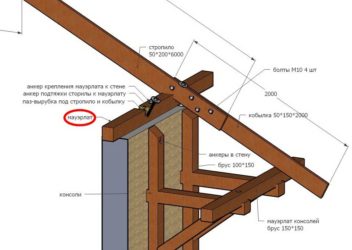

Крепление мауэрлата
Схема соединения крыши со стеной.
Чаще всего дома имеют именно кирпичную стену, на которую и проводится крепление мауэрлата. Хотя такая стена и будет иметь высокую вертикальную прочность на сжатие, но она плохо переносит боковые нагрузки. Это, в большей степени, касается верхней части стены из кирпича, даже незначительное расширяющее усилие может привести к тому, что появятся разрушения. Это приводит к тому, что крепить мауэрлат надо замкнутым контуром, который должен обеспечивать не только распределение нагрузки, но и выполнять связывающий эффект.
Данный факт не относится к тем случаям, когда в доме не только стены, но и фронтоны сделаны из кирпича. Это позволяет разгрузить конструкцию, и часть боковых нагрузок на себя забирают фронтоны. В таких домах мауэрлат можно делать только на боковых стенах.
Если дом выполнен из кирпича, то для обеспечения максимальной устойчивости всей системы мауэрлат крепят с учетом следующих правил:
- укладка мауэрлата проводится по периметру здания, при этом балки устанавливают ближе к внутренней стороне стен. Нельзя допускать, чтобы он опирался на крайний декоративный слой кладки;
- оставляется выступ, необходимо помнить, что он должен быть небольшим, это обеспечит дополнительную защиту всей конструкции. Если на крышу будут действовать неравномерные нагрузки, это не позволит стропилам сдвинуться с места.
О креплении мауэрлата надо позаботиться еще во время возведения стен.
Для выполнения работы вам понадобится уровень, дрель, молоток, крепежные элементы.
Различные способы крепления
Варианты опирания стропильной ноги на мауэрлат.
Существуют разные способы крепления мауэрлата, которые отличаются между собой технологией, их применение во многом зависит от размеров здания.
Обвязка проволокой.
Это наиболее простая и доступная технология, для ее применения понадобится стальная проволока диаметром 5-6 мм. Она скручивается и укладывается в кладку на 5-6 ряду от уровня укладки опорного бруса.
Когда произойдет полное застывание раствора, опорный брус просто прикручивается данной проволокой, пока не будет плотно прижат к стене. Длина проволоки выбирается таким образом, чтобы можно было обвить брус и надежно его зафиксировать.
Строительные шпильки.
Этот способов подойдет, если здание небольшое, соответственно, и нагрузка будет небольшой. Мауэрлат фиксируют при помощи строительных шпилек, они вмуровываются в стену на глубину 40-45 см и над брусом должны выступать на 30-35 мм, чтобы можно было закрутить гайку и контргайку.
Схема крепления мауэрлата на анкерный болт.
При замуровывании шпилек надо быть осторожным, чтобы раствором не забить резьбу, так как это значительно затруднит или сделает невозможным закручивание гаек.
Устройство армопояса.
Если предполагаются большие нагрузки на кровлю, то в этом случае рекомендуется делать армопояс. Сначала делают опалубку, в нее укладывают конструкцию из арматуры, которую надо хорошо обвязывать и все заливают бетоном. Чтобы конструкция была монолитной, заливать бетон необходимо за один раз. Во время создания армопояса устанавливают анкера, к которым и выполнятся крепление мауэрлата. Число анкеров должно быть равно количеству стропил, устанавливаться они должны строго вертикально, при этом место крепления стропильных ног и анкеров ни в коем случае не должны совпадать.
После застывания бетона, мауэрлат через заранее проделанные отверстия насаживается на анкера и надежно крепится при помощи гаек, при этом надо обязательно использовать шайбы.
Деревянные пробки.
Предварительно готовят пробки из дерева, их размер должен соответствовать размеру кирпича. Вмуровывают их в кладку во время возведения стены. Количество таких креплений не может быть меньше, чем количество стропильных ног. Опорный брус к ним крепят при помощи металлических скоб.
Особенности крепления
Независимо от того, какой способ крепления вы выбрали, сначала надо подготовить место, для чего убирают мусор, затем проводится укладка гидроизоляции между опорным брусом и стеной. Это может быть полиэтилен, рубероид или изолон.
Последовательность выполнения работ:
- Проводится разметка отверстий для крепления мауэрлата. Для этого удобно пользоваться ровной доской.
- Сначала доску плотно прикладывают к брусу, после чего делают отверстия.
- Насаживают мауэрлат на установленный крепеж.
- Зажимают гайки, чем обеспечивают надежное и жесткое крепление.
Если вы будете использовать проволоку, то процесс еще больше упрощается, она просто продевается в приготовленные отверстия, которые должны быть сделаны с шагом 25-30 см, после чего закручивают проволоку и прижимают брус к стене.
При креплении мауэрлата к кирпичной стене главное — придерживаться технологии и все делать качественно.
Источник: https://1pokirpichu.ru/info/kreplenie-mauerlata-k-kirpichnoj-stene.html

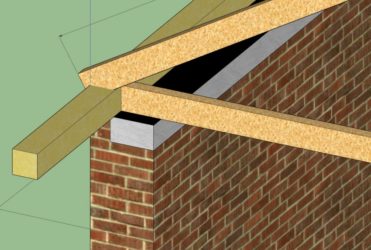

Крепление стропил к стене дома из кирпича
Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.
Крепление мауэрлата к кирпичной стене
Что такое мауэрлат
Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.
Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил
Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.
- Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса.
Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены
Мауэрлат необходим для равномерного распределения нагрузки на стены дома
Общие требования к креплению мауэрлата
Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.
- Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.
Рекомендуемые параметры для мауэрлата
Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.
Часто, но далеко не всегда, мауэрлат крепят посредством шпилек
Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.
Способы крепления мауэрлата
В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.
С помощью вмурованных деревянных пробок
Читать также Выставка сады и люди
Для примера мы возьмем вариант крепления мауэрлата на шпильки.
Пошаговая инструкция крепления на шпильки
Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.
На фото показано, как должна выглядеть шпилька
Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.
Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.
Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.
Сетка кладочная продается в рулонах и картах
Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.
Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.
Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.
- Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав.
Кладочная смесь для кирпича своими руками
Установка кирпича с одной стороны от шпильки
И с другой стороны от шпильки
Проверяйте положение шпильки уровнем
По такому же алгоритму заложите шпильку на противоположном конце стены.
Шаг 4. Натяните между ними тонкую леску или нить.
Между крайними шпильками нужно натянуть нить-ориентир
При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.
Веревки нужно натягивать как по нижней, так и по верхней части шпильки.
На фото показано, как правильно натянуть нить
Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.
Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.
Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.
Установлены промежуточные шпильки
Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.
Крепление мауэрлата на шпильки
Крепление мауэрлата при помощи химического анкера
Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.
https://www.youtube.com/watch?v=jTQvBWOZDko
Клеевой состав в капсулах предназначен для монтажа одного анкера
Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.
Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.
Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах
Как устанавливать химический анкер?
Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.
Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.
Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.
Читать также Цветочная рапсодия в контакте
Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .
Примерный расход клеевого состава можно определить заранее
Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.
– Химические анкеры
После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.
Степан Русов главный редактор
Автор публикации 25.08.2018
Источник: https://bymosque.ru/kreplenie-stropil-k-stene-doma-iz-kirpicha/
