Крепление крыши к газобетонной стене

Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала. Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

Виды крепежа для крыши газобетонного дома

Дома из газобетона: крыша крепление мауэрлата к газобетону

Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

Элементы крепления для газобетона

Типы креплений мауэрлата газобетонного дома

Тип крепления	Особенности
Стальная проволокаКрепление мауэрлата на проволоку	Этапы создания: За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины.  Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате. Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление.Достоинства: Прочное крепление. Не требуется больших временных и трудовых затрат. Недорого. Недостатки: Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки. Требуется эстетическая доводка внешнего вида здания.
Анкеры, закрепленные к армопоясуКрепление для мауэрлата к армопоясу	Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков.Этапы создания: Последний венец стены выполняется из газоблоков с U-образной полостью. После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса. Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры. Анкеров должно быть ровно по количеству стропил. Для их фиксации к армокаркасу лучше использовать проволоку. Все анкеры должны располагаться строго в вертикальной плоскости. После установки и фиксации всех анкеров полость заливается бетоном. Элементы мауэрлата продеваются через отверстия и устанавливаются на стену. Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек. Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм.Достоинства: Крыша дома из газобетона крепится максимально прочно, жестко и надежно. Значительно укрепляется вся конструкция дома в верхней части. Недостатки: Достаточно сложный, трудоемкий и затратный по времени способ. Дополнительные финансовые затраты и расход материалов.
Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки)Шпилька для закрепления крыши газобетонного дома	Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными.Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции.Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича: Просверливается отверстие диаметром, равным диаметру внешней части дюбеля. Вбивается дюбель весь, если он неразборный, или его внешняя часть. Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора. Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока.Достоинства: Достаточно прочный способ крепления для крыши из газобетона. Не требует больших финансовых вложений (низкая цена элементов крепежа). Большой ассортимент элементов крепления. Может применяться для кровли любой сложности. Недостатки: Механические анкеры не настолько надежны, как бетонированные или армированные. При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.
Шпилька с цементациейКрепление шпильки в газобетоне	Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса.В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление.Этапы монтажа: Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба. Вставляется шпилька и заливается раствором. Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата. Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок.Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.
Химический анкерХимический анкер для крепления мауэрлата	Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера.Порядок монтажа: Высверливается и тщательно очищается от газобетонной крошки отверстие. Затем оно заполняется специальным наполнителем. В заполненное отверстие заворачивается анкер. По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата. Достоинства: Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа. Высокие гидроизоляционные показатели. Метод не труден, дешев и доступен каждому. Недостатки: Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно. Невозможно демонтировать такой анкер без разрушения части газоблока.

Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Дерево

Деревянный мауэрлат на доме из газобетонаМауэрлат из доски для газобетонного дома

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

Мауэрлат для одноэтажного дома из газоблоков

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран.

Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой.

Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Гидроизоляция под мауэрлат

Металл

Металлический каркас крыши для здания из газобетона

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

Мауэрлат из швеллера для дома из газоблоков

Газобетон

Дом с крышей из газобетона

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

Крыша для дома из газоблоков

Требования к крепежу для газоблоков

Крепление кровли для дома из газобетона

Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен. Контакт металла с ячеистым бетоном – это источник образования влаги.

Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

• Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
• Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
• Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
• Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
• Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
• Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
• Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.

Элемент крепежа для газобетона

Окончательный выбор

Крыша для дома из газобетона

Как показывает видео в этой статье, даже в самом простом случае процесс монтажа элемента крепежа для мауэрлата крыши дома из газобетона, требует некоторых знаний и умений. Поэтому, при отсутствии таковых лучше выбирать те методы, способы и типы креплений, которые уверенно не вызовут сомнений и вопросов в ходе работы.

Такой путь не приведет к дальнейшим хлопотам и проблемам, связанным с разрушением кровли или ее основания.

Источник: https://beton-house.com/stroitelstvo/iz-gazobetona/kladka/kreplenie-kryshi-k-stenam-iz-gazobetona-41

Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

• проволока из стали;
• анкерные болты;
• химические анкеры;
• шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

• внутреннего стального стержня с нанесенной резьбой;
• внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

1. По последнему ряду блоков вдоль стен раскладывают брусья.
2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Источник: https://kryshadoma.com/stropilnaya-sistema/pravilnoe-kreplenie-mauerlata-k-gazobetonu-vozmozhnye-varianty-proverennye-na-praktike.html

Крепление мауэрлата к газобетону без армопояса (крепежи)

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

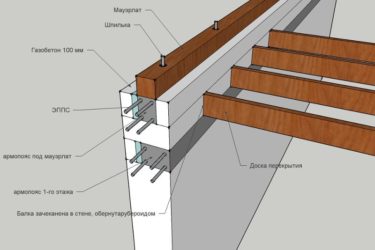

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

• распределение нагрузки стропильных ног по стенам здания;
• фиксация стропильной системы к домовой коробке.

к меню ↑

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Если используется бревно, следует одну его сторону стесать, дабы обеспечить плотное прилегание к верхней части стены из газобетона.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню ↑

Виды крепления мауэрлата

Можно выделить несколько вариантов, как может осуществляться крепеж для газобетона без использования армопояса.

Схемы крепления стропил к мауэрлату

Фиксация должна быть максимально надежной, без сдвигов конструкции, поэтому и используется несколько типов креплений:

• стальная проволока;
• анкеры;
• шпильки.

Рассмотрим каждый вариант подробнее.

к меню ↑

Стальная проволока

При укладке стен между изделиями просовывается проволока. Материал должен фиксировать ее середину. Такая процедура осуществляется за 2-3 ряда до верха конструкции. Длина должна быть достаточной для фиксации бруса к стене.

Для этого используется отверстие в мауэрлате. Число таких связок, как правило, отвечает количеству ног стропил.

к меню ↑

Анкеры

Этот вариант фиксации подразумевает использование армопояса, который, все-таки, рекомендуют использовать специалисты. Анкерные болты обеспечивают надежное крепление, а армированный пояс улучшает прочностные характеристики коробки, повышает ее жесткость.

Не будем забывать, что наличие армопояса позволяет верхнюю часть стен из шлакоблока или газоблока выровнять по горизонтали. Подобное требование необходимо к исполнению, поскольку позволяет повысить надежность конструкции.

Схема крепления мауэрлата к бетону на анкеры

Следует отметить, если для изготовления стен используется газобетон, то крепление мауэрлата должно выполняться только с армопоясом.

Дело в том, что газобетон является очень мягким материалом, и чтобы крепление для пеноблоков фиксировался надежно, необходимо дополнительное условие, которым и является армопояс.

Его делают с использованием U-образных блоков, выкладываемых в качестве крайнего верхнего ряда стен. В результате образуется единый по длине желоб. Углы формируются из блоков со спиленной боковиной, чтобы не нарушить линию желоба.

Дальше добавляется арматура, в качестве чего используются прутья 6 и 12 мм. Дальше в желоб заливается бетонная смесь. Это нужно сделать за один раз.

Перед тем как залить бетон в желоб, необходимо позаботиться об установке анкеров с резьбой. Они фиксируются с использованием вязальной проволоки. Чтобы обеспечить ровность крепления используется леска или шнур.

Нужно стараться, чтобы анкеры находились в вертикальной плоскости по отношению к линии мауэрлата. Они должны располагаться ближе к верхней части бетона в желобе шлакоблока.

Нет четких указаний относительно количества используемых анкеров, однако есть минимально рекомендуемое число – не меньше, чем количество стропил.

Когда бетон отвердеет, анкерные болты будут надежно им зафиксированы. Это самый прочный вид крепления для пенобетона.

Крепление мауэрлата к газобетону на шпильках

Дальше сверху укладываются брусья, в которых должны быть отверстия под анкеры. Крепление осуществляется за счет закручивания гаек с шайбами.

Как определить нахождение этих отверстий? Для этого следует уложить брус поверх болтов, а затем нанести серию ударов, например, деревянным молотком – киянкой. По образованным в дереве вмятинам можно будет определить, в каких местах необходимо сверлить отверстия.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

к меню ↑

Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов.

к меню ↑

Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

Также необходимо провести еще одну процедуру – гидроизоляцию. Она укладывается между брусом и стеной, особенно нужно ее установить в ванную.

Слой гидроизоляции из рубероида под мауэрлат

В качестве материала может быть использовать полиэтилен или рубероид, или более дорогостоящий материал. Изоляция очень важна, иначе в месте контакта будет происходить скопление влаги, которая приведет к разрушению структуры материала.

После реализации гидроизоляции можно выполнять установку мауэрлата.

к меню ↑

Рекомендации по монтажу мауэрлата

Напоследок приведем несколько советов относительно крепления мауэрлата к шлакоблоку, керамзитоблокам или газобетону:

• сначала выполняется подготовка места с выполнением гидроизоляции;
• если нужно осуществить крепление без армопояса, тогда для фиксации должна использоваться стальная проволока;

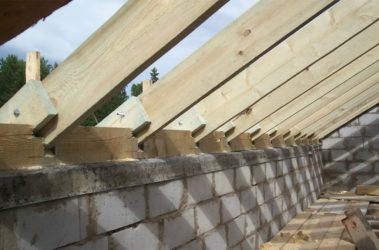

• крепление стропильных досок к мауэрлату должно быть шарнирным или жестким, в зависимости от вида стропил, конфигурации конструкции и других аспектов;
• чаще всего используется жесткое крепление, а шарнирное позволяет компенсировать усадку дома;
• проектирование и монтаж стропильной системы лучше доверить опытным специалистам, чтобы избежать дальнейших проблем и опасностей при эксплуатации дома.

к меню ↑

Крепление мауэрлата к блокам из газобетона (видео)

Источник: http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html

Крепление мауэрлата к газобетону на стене без армопояса

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен.

Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно.

Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

 Функциональное назначение мауэрлата

Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

• Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
• Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

• стальная проволока;
• анкерный крепеж, вмонтированный в кладку;
• специальные химические анкера;
• стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Использование проволоки для крепления бруса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

1. Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
2. При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
3. Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на  остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

• шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
• деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

1. В стенах из газоблока сверлим отверстия с шагом 100-150 см.
2. В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.

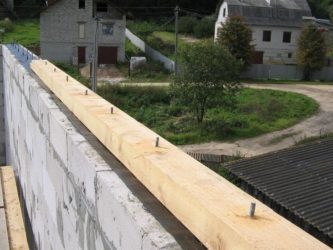

5. Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
7. Теперь можно приступать к монтажу стропильной системы.

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

1. До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
2. Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
3. Проверяется точность установки шпилек по горизонтали и вертикали.
4. В опалубку армопояса заливается бетон.
5. После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы. Благодаря химическому анкеру удаётся прочно скрепить металлический стержень и основание.

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

1. Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
2. При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
3. В подготовленное в стене отверстие заливается специальный химический клеящий состав.
4. После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
6. После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

• Продолжительность службы такого крепежа составляет более 50 лет.
• Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
• Крепёж обладает достаточно высокой химической стойкостью.
• Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
• Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
• Данный метод идеально подходит для работы с газобетоном.
• Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространённый способ фиксации бруса к стенам

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

• внешняя распорная часть;
• внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

1. По периметру стен укладывается подготовленный брус.
2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг отверстий – 1 м. Важно стараться, что места установки анкеров обязательно попадали на углы здания и места соединения двух торцов бруса.
3. После этого при помощи бура через подготовленные в мауэрлате отверстия в стенах сверлятся дыры на глубину, равную длине анкера. При этом не допускается делать глубину заведения анкера менее 2 или даже 3 рядов кладки.
4. В отверстие устанавливается анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
5. После этого надевается шайба и плотно вкручивается гайка. В итоге стальной или пластиковый дюбель разжимается так, что крепко вдавливается в материал и фиксирует болт в стене.

Источник: https://KakPostroitDomic.ru/stroitelstvo/bloki/kreplenie-mauerlata-k-gazobetonu.html
