Крепление стропил на уголки

В этой статье:

Крепление стропил к мауэрлату — как крепить стропильныую ногу, узлы опирания, способы соединения

Приветствую всех! Сегодня речь пойдет о таком важном элементе кровельной системы как сочленение стропил с мауэрлатом. Но начнем, пожалуй, с краткого определения.

Мауэрлатом называют массивный брус или бревно, смонтированный поверх несущих стен здания. При изготовлении металлической кровли в этом качестве может выступать швеллер или двутавр.

Это своего рода «фундамент» крыши, ее основная опорная часть (а в варианте висячих стропил единственная) поэтому соединение стропил с мауэрлатом считается самым важным элементом кровельного каркаса. В деревянном доме в качестве мауэрлата используется верхний венец бревен или брусьев.

Общие рекомендации по креплению стропил

Перед тем как крепить стропила к мауэрлату, надо убедиться, что монтаж последнего выполнен правильно и надежно. Затем следует определить наиболее подходящий вид опорного узла, рассчитать, сколько и какого крепежа потребуется.

При монтаже стропил необходимо помнить не только о прочности креплений, но и о контроле за размещением верхнего края стропил в одной плоскости, чтобы крыша не пошла “волнами”.

Виды опорных узлов

Под опорным узлом понимается место соединения стропильной ноги с мауэрлатом. Существуют разные способы крепления стропил к мауэрлату.
По типу соединения:

жесткий – стропильная нога намертво фиксируется к брусу;
скользящий, при котором стропильная нога обладает определенной степенью свободы перемещения вдоль своей продольной оси.

По типу упора:

врубка;
нашивка упорного бруска.

Соединение мауэрлата и стропила методом запила

По наличию запилов на стропильной ноге или мауэрлате:

Какой именно узел опирания стропил подойдет в том или ином случае, зависит от типа дома, наклона крыши, ширины стропил, предполагаемых нагрузок и других параметров. Для лучшего понимания рекомендуем ознакомиться с видео по узлам опирания стропил:

Жесткое крепление стропил

Для жесткого типа соединений используются следующие виды креплений:

Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
- Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
- Уголок KM, его основное отличие – большая ширина;
- Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.
Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.Иллюстрация крепления стропил с помощью скоб
Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.
Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

Брусок может упираться как во внутреннюю вертикальную плоскость мауэрлата, так и в верхнюю горизонтальную. В первом случае, чтобы ребро мауэрлата не мешало посадке стропила, потребуется угловой запил. Во втором случае соприкосновения стропильной ноги с мауэрлатом не происходит, поэтому запил не нужен – этот момент проиллюстрирован на фото.

Роль упора также может играть кусок доски, пришитый с одной или обеих сторон стропила и выступающий за нижнюю плоскость стропильной ноги. Другой вариант – врезать доску в поперечный паз в стропильной ноге таким образом, чтобы она упиралась широкой боковой плоскостью в мауэрлат (пример показан на фото ниже).

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

Скользящий метод крепления стропил

Установка стропил на мауэрлат должна учитывать перекос, который возникает при естественной усадке бревенчатого или брусового дома. Скользящий метод дает стропильной ноге возможность двигаться вдоль продольной оси и помогает компенсировать изменение положения стропил (в случае жесткой фиксации грозящее деформацией стен и крыши, а в некоторых ситуациях даже обрушением потолка).

Виды скользящих креплений

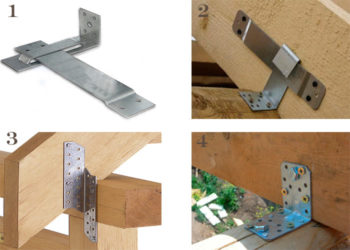

Встречается несколько видов скользящих креплений (другое название – салазки, ползуны, скользячка):

Съемный. Состоит из направляющей пластины и уголка. Конец одной из сторон уголка загнут в плоский крючок.
Закрытый. Отличается от предыдущего вида тем, что вместо крючка на одной из сторон уголка находится плоская проушина.
С прорезью. Представляет собой уголок с продольной прорезью, идущей вдоль одной из сторон.

Как производится крепление стропил

При монтаже закрытых и съемных креплений сначала к мауэрлату прикручивается уголок, затем направляющая пластина продевается в крючок или проушину и выполняется крепление к стропильной ноге параллельно ее наклону.

Если мауэрлат имеет форму бруса, уголок можно закрепить как на горизонтальную поверхность мауэрлата, так и на верхний внешний угол, предварительно стесав его в плоскость.

На бревне самая подходящая точка для крепления уголка располагается напротив точки соприкосновения стропила с мауэрлатом, то есть уголок монтируется под прямым углом к направляющей пластине. Крючок съемного крепления после установки можно при необходимости отогнуть и поднять стропило вверх.

Уголок с прорезью крепится сплошной стороной к стропилу параллельно наклону, а сторона с продольной прорезью фиксируется саморезом с напрессованной шайбой на мауэрлате.

Не рекомендуется прикручивать саморез вплотную к уголку, поскольку при малейшем отклонении от параллели при движении стропильной ноги саморез будет вытягиваться из гнезда.

Для обеспечения максимального хода все скользящие крепления должны устанавливаться в самое крайнее положение. В мауэрлате необходимо выполнить поперечный пропил для стропильной ноги. Назначение пропила:

увеличивается площадь контакта, поэтому не происходит разноуровневого опускания стропильных ног из-за неравномерного истирания опорного угла мауэрлата;
стропило жестко фиксируется по горизонтали.

Несколько общих практических советов

Нагрузки на узлы опирания стропил настолько велики, что экономия в данном случае неуместна, поэтому весь применяемый крепеж обязательно должен быть очень хорошего качества и с антикоррозионным покрытием.
Гвозди надо брать ершенные, с поперечными насечками – они более надежно сидят в дереве.
Болты необходимо устанавливать в комплекте с шайбами, чтобы предотвратить утягивание головки или гайки в древесину, так как это ведет к ослаблению узла крепления.
Скользящие крепления, пластины и уголки устанавливаются с обеих сторон стропила. Иногда строители устанавливают по два уголка с каждой стороны – один на горизонтальной плоскости мауэрлата и один на внешней вертикальной.

Для подстраховки следует сочетать разные способы фиксации.

Типичной ошибкой является полное игнорирование необходимости монтажа скользячки при скользящем методе крепления стропил.
В опорных узлах не должны попадаться сучковатые места, ослабляющие надежность крепления. Хорошие результаты по соблюдению данной рекомендации даст отказ от использования для стропильного каркаса низкосортной сучковатой древесины.
Особое внимание следует обратить на грамотное проведение расчетов, точную разметку с помощью шаблонов и аккуратное внимательное выполнение запилов и врубок, так как правильно сделанный вырез обеспечит плотное прилегание деревянных конструкций и ровную плоскость крыши без использования подкладок. Как сделать расчет запилов и врубок – смотрит на видео:
Применение подкладок крайне нежелательно из-за их постепенной деформации, чреватой нарушением геометрии кровли, потерей герметичности кровельного покрытия и неверным распределением нагрузок.
Запилы и врубки необходимо выполнять только в стропильной ноге, чтобы не ослаблять прочность мауэрлата. Исключение составляет скользящий метод крепления. Запиливание элементов каркаса допускается не более чем на одну треть ширины или толщины, при конструктивной невозможности выполнения данного условия нужно использовать кобылку.

Когда и почему нельзя устанавливать стропила на мауэрлат

Если углы наклона скатов отличаются (например, при устройстве вальмовой крыши или эркера), то концы стропил при равной длине будут находиться на разной высоте. Если же выровнять их по высоте, то концы окажутся на разном расстоянии от стен, то есть ширина карниза у стен будет отличаться. В этом случае вместо мауэрлата нужно использовать схему опирания стропил на балки перекрытия.

Аналогичным образом придется действовать при неудовлетворительном состоянии верхней части стены, так как под воздействием распорных нагрузок может произойти ее обрушение. Другой возможный вариант – сделать перекладку или укрепление верхних рядов, но это дорого и долго, что опять же возвращает нас к варианту с креплением в балку.

Источник: http://all-for-remont.ru/stroyka/krysha/kreplenie-stropil-k-mauerlatu

Крепление стропил к мауэрлату. без запила для двускатной и односкатной крыши

От того, насколько правильно установлена несущая система крыши, прямо зависит надежность и прочность всей ее конструкции.

Стропильные системы считаются основными ее элементами.

Полноценно система в себя включает стропила, распирающие и поддерживающие все добавочные детали (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропильных ног соединяются, их же находящиеся снизу края в большинстве случаев опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех указанных компонентов намного более большая нагрузка приходится на мауэрлат, благодаря этому для его изготовления применяют прочный мощный брус.

Какого он обязан быть сечения?

Оно устанавливается размером и весом стропильной системы, однако чаще всего его размер бывает от 150 на 150 мм и, в зависимости от перечисленных факторов, до 200 на 200 мм.

Этот компонент содействует одинаковому распределению массы всей кровельно-крышной конструкции на стенки дома.

Стропильные системы к мауэрлату крепятся по-разному. Подбор конкретного способа зависит от типа системы (висячей или наклонной), от ее громоздкости и трудности, от всей величины нагрузок, которые будут действовать на всю крышную конструкцию.

Методы крепления стропильных ног к мауэрлату

Для начала отметим, что может быть два основных типа крепления к мауэрлату: скользящие и жёсткие.

В скользящих само крепление состоит из пары индивидуальных элементов, один из них способен свободно передвигаться в отношении к иному.

По собственной конструкции они могут быть закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого выполнена специализированная проушина в виде щели, а иной поверхностью его крепят к мауэрлату. В щелевидной проушине крепится петля из металла, оборудованная дырочками, благодаря которым она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу немножко смещаться если понадобится, не нагружая и не деформируя собственным влиянием стены.

Открытое крепление

Принцип устройства открытого крепления в общем такой же. Разница заключается в том, что никакая петля в проушину не ставится. После монтажных работ верхняя часть полки уголка загибается вниз для фиксирования соединения.

Жёсткие крепления

Жёстких креплений есть значительно приличное количество видов. Самый оптимальный подбирают исходя из разных факторов: тяжести и громоздкости древесных составляющих, подобранного способа установки стропильных ног.

Сюда относятся самые разные разноразмерные металлические уголки, LK крепления, держащие установленные при помощи запила стропильные системы.
При этом последние не повреждаются гвоздками или крепежными шурупами.

Крепления LK делаются в разнообразных размерах, и под любую толщину доски или бруска без труда можно выбрать подходящий. Это не зависит от размеров подобных креплений чтобы их сделать всегда применяется металл одной толщины – 2 мм. Разобраться в них очень просто – разнообразные размеры крепежа обозначаются по-разному.

Необходимо отметить, что подобные крепления комфортны не только для фиксации мауэрлата и стропильных ног. Также они подходят для фиксирования мауэрлата с перекрывающими балками. Важное достоинство подобного крепежа – самая большая надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропильных ног с запилом при помощи уголков должна выполняться с обеих сторон. Именно так можно обеспечивать требуемую жесткость.

Также выпускаются уголки, которые служат для фиксирования стропильных ног без запилов. Они имеют существенную высоту полок, для их крепления необходимо больше шурупов. Делаются они из металла в 2; 2,5 либо даже 3 мм толщиной.

Еще 1 хороший вариант крепления стропильных ног. Они ставятся между 2-мя досками, спиленными под заданным углом, а внизу дополнительно крепятся LK-креплениями или уголками из металла. Подобная фиксация обеспечивает хорошую жесткость и большую надежность. Этот способ прекрасен, когда потребуется зафиксировать стропило под конкретным углом, немножко приподняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще 1 метод применяется, когда мауэрлат создан из не огромного бруса. Такой брусок можно улучшить при помощи древесных подкладок разной толщины. Отрезки досок подсоединяются гвоздками или при помощи саморезов к мауэрлату там, где встанут стропила.

Тогда в стропильных системах проделываются специализированные вырезы нужной глубины и формы. Можно надежно закрепить стропила к стенке при помощи прочной проволки из стали, которая хорошо крепится на стальной палку, надежно вбитый.

Стропильные системы можно скобками закрепить к мауэрлату. Данный метод применяется уже давно, и считается очень популярным. Если все сделать правильно, подобная стропильная ферма прослужит очень долго. Скобы бывают различной величины, также они могут вбиваться в разных местах.

Перфоленту TM можно считать дополнительным элементом крепежа. Её используют, если нужна добавочная фиксация крепежного узла, для его усиления. В некоторых случаях она оказывается незаменяемой.

Специфики разных стропильных ферм

Вид системы стропил подбирают учитывая то, как размещены несущие стенки сооружения. Каждая подобная система подразумевает свои добавочные детали, стягивающие или подпорные.

Наклонные стропильные системы

Какими отличиями владеет система с говоря иначе наклонными стропилинами? Помимо ключевых стен несущих, она владеет еще одной (либо даже не одной) опорной точкой. За счёт этого, значительная часть нагрузки со стен снимается.

В качестве добавочных подпорных креплений применяют боковые «бабки» и стойки, которые крепятся на перекрывающие балки и подпирают конек. Сами балки при этом также считаются для конструкции затяжками, облегчая стенам несущего типа вес нагрузки системы стропил.

К мауэрлату такие стропильные системы фиксируются в большинстве случаев соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения крышную конструкцию.
Очень важно это для только возведенных зданий, так как любое новое здание под воздействием колебаний температуры и грунтовых подвижек обязательно оседает.

Висячие стропильные системы

Какие стропильные системы получили наименование висячие?
Те, что помимо 2-ух боковых стен, не имеют иных опор. Иначе говоря над внутренним пространством самой постройки они как бы нависают.

Ясно, что в таком случае главная нагрузка от всей конструкции кровли приходится собственно на мауэрлат.

Висячие стропильные системы прикрепляют к мауэрлату только при помощи жёстких соединений, полноценно лимитирующих возможность движения: ведь конструкция каркаса владеет всего-навсего парой точек опоры. По собственному строению система висячих стропильных ног считается распорной – собственно поэтому на стенки приходится такое большое давление.

Дабы снять со стен какую-то часть нагрузки, применяются специализированные дополнительные детали (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стенки одинаково. Параллельно перекрывающим балкам устанавливают ригели, благодаря которым стропильные системы стягиваются меж собой.

Подобные добавочные устройства дают конструкции высокую надежность.

Несколько основных правил при закреплении стропильных ног к мауэрлату

Дабы соединения подобных значимых элементов были очень надежными, важно исполнять разработанные именно для этого правила:

На случай, когда в качестве креплений используются метизы, их нужно чрезвычайно надежно и жестко фиксировать к элементам из дерева хорошими шурупами.
Если планируется разместить стропильные системы в запилы, изготовленные на мауэрлате, следует внимательно проверять все размеры. Собственно тогда стропило жестко и плотно поднимется в подготовленный запил, глубина которого не меньше трети толщины маэурлата. Это правило применяется только в том случае, когда для производства мауэрлата употреблялся толстый брус не меньше 150 на 150 мм в сечении.
Нередко запилы под требуемым углом выполняют конкретно в стропильной ноге, а узел дополнительно фиксируют уголками: это дает возможность не ослаблять мауэрлат. Если работа проводится таким образом, то запил размером не должен составлять больше четверти стропильные системы. Это жёсткий вариант крепежа, и он может быть применен для висячих стропильных ног.
Если для соединений откосов (и иных элементов из дерева) и стропильных ног используют болты, наверняка понадобится шайба для болта, или специализированная металлическая пластина. Это нужно для устранения подтопления гайки в дерево, от чего может ослабнуть вся система.
Применение для соединений стропильных ног и мауэрлата одних только гвоздей или шурупов считается очень ненадежным: необходимо обязательно применять элементы крепежа из металла разных комбинаций, к примеру, уголки стальные.
Во время установки на стены из дерева стропильных ног, не имеет значения, какой системы: наклонной или висячей, будет лучше к мауэрлату крепить их скользящим соединением, тем более если материалы для кровли имеют довольно большую массу.

Крепление стропильных ног без мауэрлата

Если мауэрлат не применяется, а стропильные системы фиксируются прямо к перекрывающим балкам, происходит точечное распределение нагрузки от веса всей крыши.

Чтобы это сделать применяют продолговатые балки, которые на 40 см должны выступал за линию стен. Поперек балок натягивается струна – так выполняется равный угол при крепеже. Эта струна будет служить ориентиром, когда под подошвы стропильных ног начнут выпиливать пазы. Как происходит крепление балки и стропильных ног? Известно три распространенных способа:

упор в торец балки;
зуб настойчивый;
зуб шипованный.

Количество требуемых зубьев (два или один) зависит от величины наклонного угла стропильной подошвы. Стропильные кончики вставляют в пазы, дополнительно фиксируя стропильные системы на балках стальными уголками или болтовым соединением. Одинарного зуба в полной мере достаточно, если крепления с балкой осуществляется при помощи врубки.

Секреты строительства .Двухскатная крыша.Часть 1

Источник: http://pos-art.ru/poleznye-sovety/kreplenie-stropil-k-maujerlatu-bez-zapila-dlja.html

Крепление стропил к мауэрлату: двускатной или односкатной крыши- уголками, гвоздями, скобами: Пошаговая инструкция Без запила +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

упор в торец балки;
зуб упорный;
зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/kreplenie-stropil-k-mauerlatu-bez-zapila-dlya-dvuskatnoj-i-odnoskatnoj-kryshi.html

Правильное крепление стропил к мауэрлату – последовательность выполнения работ

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

крепежные элементы LK;
резьбовые изделия;
проволочные стяжки;
монтажная лента с перфорацией;
уголки;
пластины;
гвозди;
кронштейны для стропил.

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

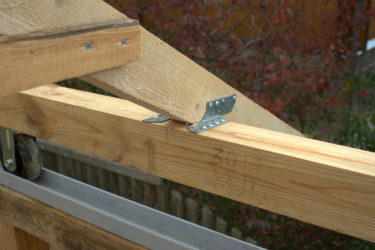

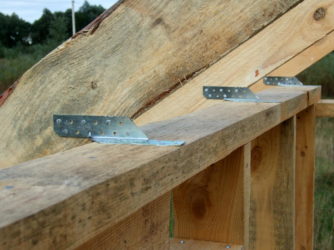

Крепление стропил на металлический уголок:

Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

«КР5» — уголок с большой несущей способность;
«КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
«КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.
