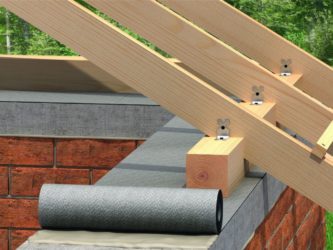

Крепление стропил односкатной крыши

В этой статье:

Крепление стропил односкатной крыши — Кровля и крыша

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

простой расчет;
уменьшение количества узлов и присоединений;
упрощение монтажа;
снижение затрат на древесину;
устойчивость в ветровым нагрузкам;
ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

необходимость возведения высоких продольных стен здания или специальных каркасов;
сложность использования подкровельного пространства в качестве мансардного помещения;
располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

два мауэрлата;
стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

место рубки (лучше выбирать северные регионы);
время рубки (прочнее будет дерево, срубленное в конце зимы — начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли — ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м — 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса — 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м — 50х200 мм, при шаге 1,1 м — 100х200 мм.
Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Если между стропилами планируется своими руками укладывать утеплитель (теплый чердак, мансарда), то расчет учитывает минимальную высоту балок.

Толщина утеплителя не должна быть больше высоты стропильных ног для пенополиуретана, пенопласта и экструдированного пенополистирола.

Если планируется укладка минеральной ваты, то дополнительно учитывают вентиляционный зазор 5 см. Частично его обеспечивают за счет несущих балок, а частично за счет контробрешетки, которая монтируется поверх них.

Подбор шага балок

Шаг стропильных ног зависит от следующих факторов:

Таблица сечения стропил в зависимости от их длины и шага

нагрузка на кровлю и пролет;
тип теплоизоляционного материала;
наличие мансардных окон.

В первом случае зависимость обратно пропорциональная. Конструкция односкатной крыши предполагает уменьшение шага стропиловки при увеличении пролета или нагрузки. Для типа утеплителя можно привести следующие рекомендуемые значения расстояния между стропилами в свету (в чистоте):

пенопласт и экструдированный пенополистирол — 0,6 м;
минеральная вата — 0,58м;
пенополиуретан — шаг не зависит от утеплителя.

При проектировании мансарды и использовании в качестве источников света мансардных окон потребуется в местах их установки обеспечить шаг стропил на 4-6 см больше ширины окна.

Угол наклона

В зависимости от используемого типа кровельного покрытия допускается принимать разные углы наклона ската кровли. Ниже приведены значения для наиболее распространенных материалов. Важно помнить, что чем круче скат, тем меньше вероятность протечки и нагрузка на элементы, но это усложняет строительство и требует возведения высокой продольной стены.

Керамическая черепица. Оптимальный угол наклона — 30-45 градусов, допустимый — 12-65 градусов.
Битумная (мягкая) черепица. Оптимальный — 20-45 градусов, допустимый — от 6 градусов.
Металлическая черепица. Оптимальный — 20-45 градусов, допустимый — от 12 градусов.
Оцинкованная кровельная сталь. Допустимый — от 14 градусов.
Шифер. Допустимый — 6-27 градусов.

Чем меньше угол наклона, тем меньше расход материалов на возведение, но при этом увеличивается нагрузка на кровлю и вероятность протечек.

Порядок выполнения работ

После того, как расчет завершен приступают к покупке материала и сборке конструкции.

Обработка элементов антисептиком. Можно выполнить уже после установки в проектное положение, но если планируется хранить древесину, нужно обработать сразу после покупки.
Гидроизоляция мест соприкосновения материалов с различными свойствами. В месте укладки мауэрлатов на кирпичную или бетонную стену нужно уложить слой рубероида, линокрома или гидроизола.
Укладка мауэрлата и закрепление его на стене. Можно выполнять на проволоку, скобы, шпильки, анкерные болты.
Укладка стропильных ног. Закрепление их на мауэрлат. Можно крепить с применением скоб, гвоздей или уголков на саморезы.
Монтаж гидроизоляции и обрешетки.
Укладка утеплителя.
Кровельное покрытие.
Монтаж нижней обрешетки и обшивки потолка.

Важно грамотно подобрать схему односкатной кровли, сечения элементов, шаг стропил и угол наклона. Соблюдение технологии выполнения работ своими руками обеспечит надежность и долговечность конструкции.

Cтропильная система односкатной крыши: схема
Строительство односкатной крыши выполняется легче, чем другие основы. Мы расскажем, как произвести расчет и монтаж стропильной системы односкатной крыши

Источник: domzastroika.ru

[content-egg module=GdeSlon template=compare]

Стропильная система односкатной крыши обладает целым рядом преимуществ, которые делают ее удачным выбором для монтажа на вспомогательных постройках, гаражах, пристройках к основному зданию.

Преимущества односкатной крыши

Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов:

небольшой вес конструкции;
невысокая стоимость возведения;
простая технология монтажа;
возможность применения широкого спектра конструкционных и кровельных материалов;
удобство монтажа водосточной системы, дымохода.

Конструкция крыши с одним скатом может быть использована при строительстве дома для реализации оригинальных дизайнерских идей. Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

При строительстве отдельно стоящего гаража из кирпича основанием под монтаж кровельного материала могут служить бетонные плиты или металлическая конструкция. Но не менее часто возводится стропильная система из деревянных элементов. Расчет стропил для небольших построек можно выполнить самостоятельно, в сложных случаях рекомендуется обращаться к профессионалам.

Стропила: расчет конструкции и подготовка материала

Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен. Чтобы обеспечить эту разницу по высоте могут применяться два метода:

кладка одной из противоположных несущих стен, выполняется на большую высоту;
на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°. Оптимальным значением считается угол в 18-35°, но конкретные параметры следует выбирать с учетом различных факторов. Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов. Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала.

На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.

Расчет конструкции можно выполнить вручную, но удобнее это сделать, воспользовавшись специальной программой. В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики. Перед монтажом, подготовленные деревянные элементы, необходимо обработать огнебиозащитным составом, чтобы обезопасить каркас от случайного возгорания и продлить срок его службы.

Схема монтажа стропил крыши гаража

Стропильная система кровли гаража при возведении односкатной конструкции может различаться в зависимости от характеристик постройки. На небольшом сооружении достаточно просто уложить стропила, оперев их на верхнюю часть противоположных стен, выложенных из кирпича или блоков. Если предусмотрено строительство гаража с чердаком, то в этом случае поперек пролета необходимо уложить балки (шаг – 1-1,5 м), которые будут выполнять функцию основы для пола. Стропила, как и в первом случае, крепятся к противоположным стенам, но при этом дополнительно усиливаются подкосами – это позволяет обеспечить необходимую жесткость каркаса крыши гаража.

Если коробка сооружения сооружается из кирпича, укладка концов балок и стропильных ног односкатной кровли гаража может выполняться в специальные гнезда, предусмотренные в стенах. При этом крепление балок выполняется к длинным стенам, а стропил – к торцевым. Высокой стеной должна быть стена с воротами гаража. В гнезда предварительно укладывается гидроизоляция из рулонного битумосодержащего материала.

Деревянные стропила для односкатной крыши могут монтироваться непосредственно на стены конструкции, если выполняется перекрытие небольшого пролета, и шаг стропил достаточный, чтобы достаточно равномерно принимать и распределять нагрузку. В остальных случаях стропильные ноги крепятся к мауэрлату.

Требования к мауэрлату достаточно просты: он должен быть прочен, долговечен, прочно закреплен на стене, возведенной из штучных строительных материалов. Теоретически должно выполняться крепление стропил к мауэрлату, смонтированному на армированном поясе стены. Но так как гараж относится к строениям с малыми нагрузками, опорная балка под стропила может быть уложена непосредственно на верхний край стены и закреплена анкерам и вмурованной в кладку катаной проволокой. Мауэрлату требуется надежная гидроизоляция, выполненная из рулонных материалов.

Армопояс стены под односкатную крышу выполняется из железобетона. Для его обустройства следует выполнить дощатую опалубку, закрепить в ней арматуру и установить шпильки. Высота закладных крепежных элементов должна позволять в дальнейшем уложить поверх монолитной балки брус мауэрлата с заранее просверленными отверстиями под шпильки и выполнить крепление гайками, снабженными широкими шайбами.

Источник: https://krovlyaikrysha.ru/kreplenie-stropil-odnoskatnoy-kryishi.html

Как устроена стропильная система односкатной крыши и правильное крепление стропил

Односкатная крыша представляет собой один из вариантов устройства крыши, который считается самым оптимальным, а также экономичным.

Это скат, плоскость которого уверенно опирается на те или другие несущие строения.

Если говорить другими словами, то с такой крышей вы не сможете сделать идеально горизонтальные потолки.

Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань. Более подробно о монтаже односкатной крыши вы можете прочитать здесь.

Устройство стропильной системы

Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.

Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:

Жесткость
Маленький вес
Качественный материал

Такие требования обязательно учитываются, чтобы конструкция служила долго.

Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.

Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.

Стропильная система односкатной крыши: схема

Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.

Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.

Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:

Антисептическая обработка
Использование антипирентов

Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.

Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:

Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.

Конструкция односкатной крыши

Итак, перед началом изготовления системы очень важно знать, какие ее основные части:

Мауэрлат, что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно.
Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил. Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
Стропильная нога устанавливается для определения угла наклона ската, а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
Затяжка помогает ногам держаться на месте, не раздвигаться. Эта деталь соединяет их в нижней части.
Стойки, а также подкосы придают дополнительную устойчивость ногам.
Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги.
Свес всей крыши защищает от попадания осадков.
Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши.
Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес.

Односкатная крыша характеризуется наличием одного ската, который характеризуется наклоном угла от 14 до 26 градусов. В том случае, когда крыша делается для небольшого дома, то пролет не будет превышать 5 см, поэтому рекомендуется делать систему наслонного варианта.

Опор подобной крыши делается на стены внешнего характера, а также на стену, которая существует внутри объекта. Стропильные системы используются в случаях фермы стропильные.

Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.

Односкатный тип требует особенного внимания, так как именно данный этап строительства максимально влияет на климат, который будет конструкции.

Конструкция стропильной системы

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
Верхняя часть стопы, которая сложена из брусьев.
Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать.

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

Возможность легкого перемещения деталей из дерева один от другого
Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется. Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами.

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий.

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

Выбрать врубки
Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

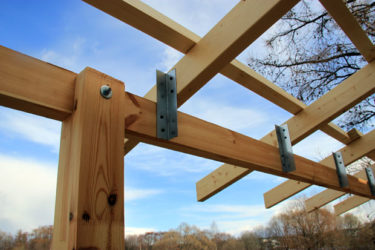

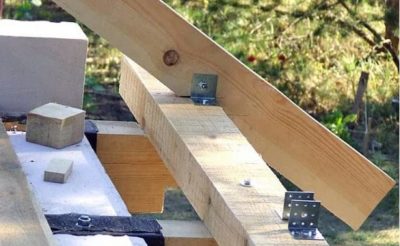

Крепление стропил

Шаг стропил

Расстояние между стропилами односкатной крыши рассчитывают в зависимости от того, какой выбран материал, а также сечение. Такие расчеты стоит делать на этапе проектирования, используются строительные нормативы, правила.

Расчет для вышеуказанного варианта крыши очень простой. Здесь не существует стоек, а также раскосов, в результате учитывается исключительно стропила односкатной крыши.

Обычно, для такой крыши, применяется материал из дерева хвойных пород, фактор влажности которых составляет приблизительно 20-22 процента. Такие доски должны характеризоваться ровностью, отсутствием синевы.

Каждый кровочный материал характеризуется своими особенностями, поэтому отличается и шаг стропил:

При использовании профнастила расстояние зависит от размера листа. Обычно, шаг балок составляет не меньше 60 см и до 90 см. При большем расстоянии используются дополнительно доски с большим сечением- 150 мм. Важно учесть применение обрешетки, сечение которой должно составлять 30*100 мм, а монтирование проводится с учетом пролета не меньше 50 см.
Керамическая черепица часто применяется, но учитывается ее вес. Балки для такой системы предварительно просушиваются. При определении размера шага следует учитывать длину досок. При максимальной длине стоит делать минимальное расстояние между стропилами. Это же правило используется при минимальной длине балок – большое расстояние шага. Обычно, безопасным шагом считается 80 см.
Под металлочерепицу, которая используется намного чаще, нежели два вышеуказанных материала, используются балки с маленьким сечением. Шаг в таком случае равняется числу от 60 до 90 сантиметров. Брус стоит использовать с сечением около 50*150 мм.
При использовании ондулина стоит понимать, что это кровля мягкого типа в форме листов. Балки следует ставить с расстоянием, которое не будет меньше 60 сантиметров, но и не больше 90 сантиметров. Сечение бруса – 50*200, а также можно применять 50*150 мм. При использовании меньшего сечения можно ожидать негативных моментов, так как такое сечение не сможет обеспечить высокой прочности ногам.
Под шифер, который используется очень редко, используются стропильные ноги с сечением 50*100,50*150. Шаг – не меньше 60 сантиметров, а также не больше 80. В этом случае шаг отличается в зависимости от конструкции крыши.

Таблица шага стропил

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил.

После расчета, проектирования, существуют определенные этапы монтажа:

Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком. По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.
Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона. Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.

Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.

Монтаж односкатной крыши

Альтернативный метод монтажа

В данном видео вы узнаете всё о стропильной системе односкатной крыши:

2017-02-13

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html

Крепление стропильной системы односкатной крыши

Стропильная система односкатной крыши – достаточно распространенный вариант конструкции в строительном мире.

Односкатную крышу определенно можно отнести к одним из самых несложных и экономичных видов, ведь для ее укладки требуется минимум материалов, а монтаж исключает большое количество узлов, что позволяет сэкономить время.

Но, несмотря на простоту, односкатная крыша должна быть выполнена качественно. Поэтому важно разобраться в ее устройстве, необходимых строительных и расходных материалах и процессе монтажа.

Устройство односкатной крыши

Стропильная система односкатной крыши больше всего востребована среди небольших построек, таких как гаражи, веранды, беседки, теплицы и т.д.

Как и любая крыша, односкатная система имеет свои преимущества перед другими видами:

незамысловатость конструкции. Каркас односкатной крыши имеет минимум сложных узлов, благодаря чему можно провести монтаж односкатной крыши своими руками;
экономичность. Из-за простоты конструкции для установки требуется небольшое количество материала, денег и времени;
небольшой вес. Это утверждение уместно, если крыша устанавливается без мансардного помещения;
подойдет любой материал покрытия. За счет угла наклона ската, который варьируется вплоть до нулевого, применяются самые разнообразные варианты кровельного покрытия;
повышенная сопротивляемость ветровым нагрузкам. Благодаря хорошей обтекаемости единственного ската исключается возможность повреждения целостности крыши ветром;
хорошая переносимость природных явлений. В зависимости от климата, в регионах с частым выпадением осадков выстраивается максимально крутой наклон ската, чтобы снег не имел возможности оседать;
односкатная крыша идеально подходит при близком соседстве с участками или дорогой, чтобы исключить проблемы с подтоплением соседей и муниципальных проезжих частей.

Справедливо будет отметить и недостатки односкатной крыши:

устройство стропильной системы односкатной крыши подразумевает наличие более надежной системы водостоков, так как вода будет направляться только в одну сторону;
при небольшом уклоне уменьшится полезная площадь чердачного пространства.

Стропильная система крыши – это совокупность опорных элементов каркаса, количество и сечение которых выявляется расчетным путем.

https://www.youtube.com/watch?v=L_sN9PgA-Co

Конструкция односкатной ломаной крыши включается в себя разные элементы, в зависимости от длины пролета.

Если его длина до 4,5 метров, то используются:

мауэрлат — массивный брус, уложенный на несущие стены. Он выполняет функцию фундамента стропильной системы, на него опираются стропила;
стропила — брусья, совокупность которых определяет прочность каркаса и его способность противостоять внешним атмосферным воздействиям;
обрешетка — доски, которые укладываются на стропила по поверхности крыши для крепления к ним кровельного покрытия.

При длине пролета от 4,5 до 6 метров дополнительно используются:

лежень — брус, схожий по сечению с мауэрлатом. Устанавливается на стыке перекрытия с более высокой стеной. Далее в него будет упираться подкос;
подкос — дополнительный элемент укрепления стропильной ноги. Подкосы нужны для того, чтобы исключить прогиб стропил.

Длина пролета от 6 до 12 метров может быть только в случае, если в середине расстояния будет находиться внутренняя несущая стена, делящая пространство на два помещения.

Тогда лежень будет идти по центру внутренней несущей перегородки.

Дополнительно задействуют:

прогон — опорный брус, соединяющий стропильные ноги;
стойка — брус, дополнительно укрепляющий конструкцию. Устанавливается между лежнем и прогоном. Благодаря стойкам часть нагрузки переходит на несущую стену внутри.

Длина пролета более 12 метров, при максимуме 16 метров. В таком варианте желательно наличие внутри двух опорных стен.

Соответственно, удваивается количество лежней и подкосов. Между стойками применяется затяжка. Это горизонтальный соединительный брус, призванный фиксировать стойки и позволяющий снизить с них нагрузку.

Стандартная длина стропила – 6 метров, поэтому при недостатке можно прибегнуть к ее увеличению с помощью наращивания, стыковки или соединения стропильных ног.

Выполнение необходимых расчетов

Определить угол наклона, расстояние между стропилами и необходимое количество строительных и расходных материалов поможет предварительно подготовленная схема.

Существует два места опоры стропил, из которых точка В выше точки А на предполагаемое значение h.

Система построена вокруг треугольника АВС, где основанием является длина или ширина здания d, катетом значение h, а гипотенузой длина стропилин L между точками опоры. Угол α является углом наклона ската.

Установка стропильной системы производится с тем расчетом, чтобы она могла выдерживать собственный вес и высокие внешние нагрузки.

Их интенсивность напрямую зависит от угла наклона кровли. На надежность конструкции также влияет расстояние между стропилами.

В большинстве случаев задается угол до 30 градусов. Он является самым благоприятным для сопротивления ветру. Но этот показатель зависит также от интенсивности осадков в регионе.

Например, кровля с углом наклона 10 градусов будет испытывать огромную нагрузку, создаваемую задерживающимся на ней снегом.

Перед тем как сделать необходимый угол, нужно обеспечить перепад высоты между точками опоры стропил.

Значение h можно найти как в специальной программе, так и по формуле:

h = d × tg α

Значение тангенса можно легко найти в школьной таблице.

Чтобы определить длину стропил и их сечение, то есть вычислить значение L, необходимо воспользоваться теоремой Пифагора.

Таким образом, при использовании обозначения стандартной схемы, формула будет выглядеть так:

L² = d²+ h²

Так как нужна не просто длина стропила между точками опоры, а длина с учетом свесов, то к полученному значению L прибавляются необходимая ширина свесов.

Зачастую использование стропильных ног с большим сечением или недостаточной длиной под свесы не совсем разумно.

В таких случаях применяются дополнительные элементы – кобылки. После установки они служат продолжением стропил и выполняют роль свесов.

Расчет стропил на показатель необходимого сечения производится с учетом нагрузок, которые буду воздействовать на крышу.

Нагрузка на каркас бывает трех видов:

статические нагрузки. Они включают вес кровельного покрытия, обрешетки, дополнительных элементов и расходных материалов;
динамические нагрузки. К таким относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия»;
особые нагрузки. Расчет этого вида нагрузок понадобится для регионов с наличием землетрясений, торнадо и штормовых воздействий.

Действующие на крышу нагрузки расходятся по стропилам. Чем меньше расстояние между стропилами, тем меньше давления будет оказываться на 1 п.м. каждой стропильной ноги.

Это выражается формулой: Qp = Qc × S, где:

Qp – нагрузка на 1 п.м. (кг/м);

Qc – нагрузка на 1 кв.м. крыши (кг);

S – установленный шаг стропил.

По полученному значению легко выявить необходимое сечение брусьев. Для этого нужно воспользоваться специальной таблицей, которая поможет опередить сечение бруса.

Общую и распределенную нагрузку можно выявить с помощью специального калькулятора, в котором нужно будет указать угол ската, тип кровельного материала, зону своего региона по ветровым и снеговым нагрузкам (эти зоны указаны на картах зонирования территории страны по нагрузкам), расположение здания, высоту конька крыши над землей и шаг установки стропил.

После получения результата нужно воспользоваться таблицей сечений.

Монтаж односкатной крыши

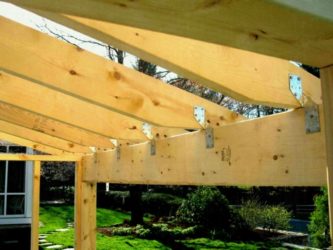

Крепление стропил односкатной крыши – ответственный процесс. Чтобы кровля прослужила дольше, перед установкой весь укладываемый материал из древесины обрабатывают антисептическими и огнеупорными растворами.

Сам процесс подразделяется на несколько стадий.

Первым этапом монтируется мауэрлат. Его нужно крепить сверху несущих стен заподлицо к внутренней стороне.

Если дом кирпичный или бетонный, то перед укладкой мауэрлата делают армированный пояс с встроенными шпильками.

Далее на бетонную стяжку укладывается слой рубероида. Сверху устанавливается брус мауэрлата и при помощи гаек и шайб крепится к шпилькам.

При наличии внутренней несущей стены либо перекрытия подобным образом укладывается лежень.

Вторым этапом идет укладка балок перекрытия. Сначала устанавливается первая и последняя балки, между ними натягивается строительный шнур.

Далее по нему в одной плоскости с нужным шагом монтируются остальные балки. Если ширина пролета больше 4,5 метров, то необходимо закрепить подкосы.

Перед этим на обоих концах бруска подготавливаются запилы. Устанавливать подкосы нужно чуть выше середины стропила вверху и делать упор в лежень снизу.

Далее идет монтаж стропил. Перед укладкой на них делаются запилы под мауэрлат. При длине перекрытия до 6 метров можно обойтись без наращивания стропил, а при необходимости применить кобылки для свеса.

Если на односкатной конструкции планируется производить утепление, то специалисты советуют делать расстояние между стропилами равным ширине плит утеплителя для лучшей изоляции.

Затем происходит установка обрешетки. Укладывается она снизу ската вверх при помощи гвоздей, толщина первой доски должна быть не менее 2 см.

Расстояние между последующими планками определяется углом уклона и весом используемого кровельного материала. Доски обрешетки должны находиться в одной плоскости.

Важной стадией является утепление крыши (при необходимости) и установка кровельного покрытия.

Первым укладывается слой гидроизоляции, при этом он фиксируется строительным степлером. Далее нужно уложить плиты утеплителя.

Чтобы исключить соприкосновение пароизоляции и утеплителя, делается контробрешетка. После чего к ней крепится пароизоляционный материал.

Укладка кровельного покрытия зависит от выбранного материала. Рекомендации по крепежу производители выдвигают сами.

Последним шагом обрабатываются свесы и монтируются водостоки. Чаще всего применяют водосток, сделанный из металла.

Лучше использовать водоотвод с увеличенным сечением. Для подстраховки под водоотвод устанавливаются кронштейны с уменьшенным шагом.

Односкатная конструкция крыши – один из немногих вариантов для монтажа кровли своими руками.

Остается надеяться, что после изученной информации вопросов по монтажу крыши станет меньше, либо они исчезнут вообще.

Главное помнить о технике безопасности и о том, что монтаж крыши — ответственное дело и в некоторых случаях его лучше доверить профессионалам.

Источник: http://kroemsami.ru/stropilnaya-sistema-odnoskatnoj-kryshi.html

Стропила односкатной крыши: особенности проведения работ

Широкое распространение односкатная кровля обусловлена несколькими весомыми аргументами, это и простота конструкции, и низкая стоимость, и сравнительно малый расход строительных материалов, необходимый для возведения. С точки зрения практичности и надежности, стропила такой крыши довольно прочно фиксируются на разной высоты стенах здания, что существенно снижает ветровую нагрузку. Такая конструкция не только придаст оригинальности внешнему виду всего строения, но и продлит срок его эксплуатации.

Наиболее распространена такая конструкция кровли в дачном строительстве. Обычно уклон односкатной крыши ориентируют к наветренной стороне, что позволяет получить максимальную степень защиты от негатива окружающей среды.

Минимальное количество строительных материалов, низкая стоимость и практичность — это веский аргумент в пользу самостоятельного устройства односкатной крыши своими руками. Согласно утверждениям специалистов, система стропил такой кровли предельно проста, и смонтировать ее смогут даже обычные домашние умельцы.

Разумеется, меры безопасности при выполнении высотных работ никто не отменял, и соблюдать их в любом случае придется. В первую очередь, для обеспечения безопасности потребуется спасательный пояс и устойчивая надежная лестница.

Конструкцию односкатной кровли можно смело назвать идеальной, она позволяет максимально эффективно использовать абсолютно все свободное пространство, так как отсутствуют неудобные углы как в мансардной крыше и чердак.

Всевозможные хозяйственные постройки, гаражи, навесы — это наиболее распространенная область применения односкатной крыши.

В жилых постройках такую конструкцию используют с целью получения нестандартного оригинального дизайна, реже в целях экономии затраченных на строительство средств. Иногда это может быть продиктовано установленными нормами по строительству в определенной местности, чтобы на проезжую часть попадало как можно меньше воды и снега.

По типу конструкции односкатные кровли условно делят на два вида — не вентилируемые и вентилируемые.

Первый вариант односкатной крыши своими руками обычно используют в том случае, если на крыше здания предусматривается расположение террасы. Уклон такой кровли обычно колеблется в пределах 3-6%. Этот вариант с точки зрения дизайна очень неплох, но содержание бассейна, клумб и цветников в зимнее время довольно проблематично.

Вентилируемые конструкции односкатки используют во всех остальных случаях, их уклон не превышает 20%. Расположенная между слоями тепло- и гидроизоляции пустота необходима для вентиляции конструкции, и направление ветра совершенно не имеет значения, так как отверстия для проветривания делаются по обеим сторонам. Это предотвращает появление сырости и увеличивает срок эксплуатации здания.

Встречаются и крыши совмещенного типа, что-то среднее между двумя видами. В таких конструкциях теплоизоляционный слой диктуем угол уклона (обычно он маленький), это несомненно является плюсом. Но есть и несущественный, но минус все же — зимой в снежную погоду придется с завидной регулярностью убирать.

Односкатная кровля — это идеальный вариант для дачи, позволяющий минимизировать затраты на строительство.

Стропила для односкатной кровли

Стропильная система — это основа любой крыши, благодаря которой не только вес всей конструкции распределяется равномерно, но и нагрузка осадков и ветра.

В связи с тем, что в последние годы наблюдается тенденция к увеличению среднесуточного количества осадков, и сильные порывистые ветры стали более частыми, в проекте односкатной кровли все нагрузки должны учитываться с запасом. И это даже несмотря на то, что плоские крыши имеют меньшую парусность и выдерживают на порядок большую нагрузку.

Конструкция наклонной кровли с одним скатом может отличаться в зависимости от:

от размещения выбранных в качестве опоры стен;
внешних очертаний здания;
внутренних стен дома и перекрытий чердака;
максимальной ширины пролета.

В зависимости от типа крепления стропил к опорам их делят на три группы:

скользящие;
наклонные;
висящие.

Опорой для скользящего вида стропил служит мауэрлат (бревно в коньке), а крепление к стенам выполняется при помощи «скользяшек». Обычно этот вид стропил используется при возведении бревенчатых домов по той причине, что деревянные дома дают большую усадку, а такая конструкция предотвращает разрывы в местах соединения.

Главной конструктивной частью наклонных стропил являются так называемые «ноги», опирающиеся под определенным углом на наружные стены. В верхней части они сходятся и опираются на поддерживаемый подкосами и стойками брус.

Важно! Для подкосов опора это внешние стены здания (несущие) или перегородки. Исходя их выбранного для кровли материала и толщины древесины расстояние между системами стропил может колебаться в пределах 60-140 см.

От ожидаемой нагрузки на крышу (вес материала кровли и снега зимой) и общей ее площади зависит толщина древесины. Обрешетка для крепления всех слоев кровли укладывается на стропильные ноги. Вся эта конструкция опирается на стены, высота которых обычно разная. Эта схема более пригодна для хозяйственных построек, а для жилых зданий используется очень редко.

Совет. Важно помнить о повороте наклона , который должен быть по наветренной стороне.

С точки зрения возведения наиболее сложной конструкцией является система висячих стропил. Ее используют в том случае, если между крайними опорами стропилам не на что больше опереться. Каждую отдельную ферму и ее обрешетку собирают отдельно (в одной плоскости), и только потом в готовом виде поднимают на верх дома и устанавливают на опоры.

Обычно для несущих элементов конструкции крыши используют древесину хвойных пород, металл и железобетон — реже. Оптимальное сечение используемой для стропил доски 50Х150 мм, а брусков для обрешетки — 50Х50 мм.

Помните, чем сложнее конструкция крыши, тем больше затрат на ее возведение и эксплуатацию.

Схемы односкатной крыши

Схема стропил

Преимущества и особенности кровель односкатного типа:

Экономичность — для возведения этой конструкции расходуется втрое меньше строительных материалов, древесины в частности.
Малый угол наклона существенно уменьшает парусность. Конструкция более чем функциональна и практична, отсутствие чердака и неудобных углов позволяет использовать все помещение полностью.
При возведении хозяйственных построек, разная высота стен обеспечивает необходимый наклон крыши, поэтому непосредственно проекты домов с односкатной крышей так популярны.
Односкатную крышу используют в случаях, когда запрещен сброс снега на проезжую часть улицы с крыш домов.

Чтобы предотвратить поддевание крыши ветром на нее устанавливают защищенный листом оцинкованного металла или черепицей бордюр. Он устанавливается только с одной стороны. Защита бордюра нужна для того, чтобы избежать сырости стен.

Минимальный угол уклона крыши зависит от выбранного кровельного материала:

при использовании рулонных материалов 5 градусов будет достаточно;
не менее 30 градусов при использовании металлочерепицы;
до 45 градусов при влажном климате с частыми и обильными осадками.

Вентилируемая конструкция односкатки наиболее распространена, так как постоянно циркулирующий воздух предотвращает появление росы и тем самым продлевает срок службы всего строения.

В зависимости от назначения помещения выбирают различные виды кровельного материала. Для хозяйственных построек обычно используют легкие материалы — шифер или рубероид. Если же для таких строений применяют тяжелые материалы (металл, черепицу и прочие), то всю конструкцию нужно дополнительно укреплять.

Во избежание печальных последствий непогоды (ураганов и проливных дождей) в виде протеканий или улетевшего кровельного материала, важно правильно спроектировать стропильную систему и все правильно посчитать. Поэтому если вы сомневаетесь в своих силах, целесообразно обратиться за помощью квалифицированных специалистов.

Крепление и надежная фиксация стропил к опорам так же важны, как и проект конструкции. Правильно выполнено крепление будет лишь в том случае, когда обеспечит надежную защиту системы стропил от больших нагрузок и не будут повреждены при расширении (сжатии) при воздействии высоких (низких) температур. Идеально справится с этими задачами одновременно скользящая система крепления.

Односкатная крыша своими руками

Предельно простая конструкция односкатной кровли позволяет смонтировать ее самостоятельно, главное придерживаться определенной последовательности действий и некоторых правил.

Проектирование всегда начинают с расчета угла наклона, правильность которого обеспечит надежность конструкции. Принимая во внимание суровые зимы континентального климата, важно помнить, что большой уклон снижает давление снега на крышу здания.
Если на крыше планируется размещение места отдыха, то большой уклон не подходит. В этом случае чем он меньше, тем лучше, но повозиться зимой с уборкой снега придется изрядно. В противном случае частых ремонтов не избежать.
Выбор кровельного материала тоже важен, так как связь между ним и уклоном самая прямая. При покрытии крыши профнастилом ее уклон должен быть не менее 20 градусов, а при покрытии металлочерепицей — от 25. Иначе большая нагрузка на стропильную систему и обрешетку может спровоцировать повреждения.
После того, как все расчеты по определению угла наклона кровли выполнены, нужно определить на сколько должна быть поднята крыша на задней стене.
Вес кровельного материала и его вид определяют частоту расположения стропил, которые устанавливаются в первую очередь. После их установки монтируются все поперечные элементы конструкции кровли. Точно так же дело обстоит и с обрешеткой, частота ее расположения также определяется видом кровельного материала и его весом.
Древесина для стропил обязательно должна быть сухой. Для предотвращения гниения и появления разных жучков ее обрабатывают специальными защитными средствами, причем делается это до сборки и установки стропил. Кроме того, большинство современных защитных средств обеспечивает и противопожарную защиту древесины. Все места соединения обрабатывают дополнительно, но уже на крыше после монтажа.

Настил кровельного материала производится после полной проверки стропильной системы, никаких шатающихся элементов и мест их соединений ни в коем случае быть не должно.

Укладка кровельного материала выполняется следующим образом:

гидроизоляция укладывается в первую очередь. Она защитит все деревянные элементы конструкции, и стропила дольше останутся невредимыми;
кровельный материал укладывают в направлении снизу вверх, продвигаясь по стропилам. Расположенные в самом верху элементы кровельного материала располагают внахлест;
все имеющиеся стыки должны в обязательном порядке обработаны герметиком.

Приведенная инструкция поможет избежать досадных ошибок и последующего ремонта, главное придерживаться ее и все обязательно получится!

Источник: https://krovlyaguru.com/vidy/stropila-odnoskatnoj-kryshi-osobennosti.html
