Крепление стропил проволокой к стене

Крепеж для стропильной системы

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

https://www.youtube.com/watch?v=9k3rj-x2YuM

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Крепление стропильной системы — технология

Форму создаваемой крыши и способ, каким будут крепиться стропила, принято выбирать, исходя из материала строительства дома, климатических и географических особенностей местности, где расположено здание. Стропила являются главным элементом стропильной конструкции, предназначенной для удержания кровли.

При возведении каркаса для крыши правильный и надежный крепеж стропильной системы очень важен. Ошибка в расчетах и неверно подобранные материалы, как и непрофессионально выполненная работа по креплению стропил приведут к тому, что кровля скоро придет в негодность, и ее необходимо будет заново переделывать.

Существуют следующие способы крепления стропил к стене:

• с использованием мауэрлата;
• через балки перекрытий;
• с затяжкой и подстропильными деревянными брусками;
• соединение с верхним венцом стен из бревен;
• с применением обвязки дома, возведенного по каркасной технологии.

При возведении частных домов используются стропила наслонные и висячие. Когда строятся здания, имеющие большую площадь крыши, обычно используют висячие стропила, которые изображены на фото.

Технология крепления висячих стропил

Стропила такого вида опираются только на стены, что является причиной появления горизонтальных распорных нагрузок на всю конструкцию. С целью погашения этих усилий, до того, как произвести крепление стропил к стене, необходимо использовать затяжку. Данный элемент представляет собой брус или доску, при помощи которой соединяют вместе встречные стропильные ноги в случае жесткого соединения верхней части стропил. В результате получают безраспорный треугольник, его и связывают со стеной здания.

Существует альтернативный вариант, когда используют балки перекрытий – эти элементы монтируют со стропилами в одной плоскости строго перпендикулярно стенам дома. Этот способ обычно применяют при возведении легких мансардных помещений, хотя иногда используют и перекрытие по металлическим балкам. Соединение стропил и балок вне зависимости от веса крыши желательно использовать только в том случае, когда существует полная уверенность в надежности и прочности стен строения. Дело, в том, что нагрузка оказываемая системой стропил, будет точечной, а не равномерной как при применении мауэрлата.

Балки для перекрытий выбирают с сечением 5х15 сантиметров. Для создания кровельного свеса они должны иметь длину, позволяющую выносить их на расстояние, которое не может быть меньше 55 сантиметров. Стропильную ногу в данном случае также выносят за стену и крепят к краю балки.

Крепеж стропил к балкам

Если стропильную ногу и балку просто скрепить, то при малейшей нагрузке на конструкцию ее конец будет скользить, что может закончиться разрушением кровли.

С целью создания надежного крепления используются такие типы соединений:

• зуб с шипом или упором;
• упор в конец балки.

Выполняется крепеж стропил и балки в зависимости от угла уклона стропильной ноги с помощью одного/двух зубьев. Этот способ соединения позволяет передать нагрузку от одного элемента стропильной системы к другому. В качестве дополнительного крепления к этому способу принято использовать металлические уголки, специально предназначенные для стропил.

Метод крепления врубкой одинарными зубьями выполняется согласно следующим правилам:

• данный вид соединений применяют, когда у кровли крутые скаты;
• зуб с шипом делают в пятке стропила, а в балке вырезают гнездо для шипа;
• глубина гнезда должна составлять 1/3 или 1/4 часть толщины балки. Если врубку сделать больше, произойдет ослабление балки;
• создание гнезда выполняют на расстоянии от 25 до 40 сантиметров от края балки, который свисает, чтобы не допустить скола ее конца;

Источник: http://stroykrishu.ru/krepezh-dlya-stropilnoj-sistemy.html

Крепление стропил к кирпичной стене своими руками

При строительстве кирпичного дома возникает немало трудностей, но все они достаточно просто преодолеваются. Наиболее популярное осложнение – это крепление стропил к кирпичной стене, т.к. данная поверхность требует к себе максимально чуткого отношения.

Угол сборки стропильной системы зависит от уклона кровельного ската.

Мауэрлат и способы его монтажа

Инструменты и материалы:

• рулетка;
• брус 100*100;
• перфоратор;
• гидроизоляция;
• шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

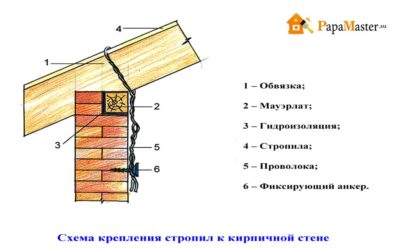

Рисунок 1.Схема крепления стропил к кирпичной стене: 1 – Обвязка; 2 – Мауэрлат; 3 – Гидроизоляция; 4 – Стропила; 5 – Проволока; 6 – Фиксирующий анкер.

1. Обвязка. Данный способ крепления осуществляется чаще всего, но бывают исключения для шпильки.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Фиксирующий анкер.

В самом начале нужно установить мауэрлат, т.к. конструкция начинается именно с него. Перед его установкой прокладывается срезанный кирпич с лицевой стороны, чтобы потом закрывать его. Некоторые мастера ставят кирпич после окончания работы, что тоже эффективно, но отнимет немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если их достать нет возможности либо цена оказывается неподъемной, вполне возможно обойтись рубероидом. После того как рубероид раскатывается на месте своей дислокации, нужно его прижечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

1. Шпилька. Данный способ самый простой, т.к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический стержень. Сверху устанавливается брус с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, т.к. увеличение повлияет на прочностные показатели.
2. Деревянные клинья. Тут все значительно проще, т.к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины. Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально долго.
3. Стальные стержни. Шаг их монтажа – 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще. Единственный минус – это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).

Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается сцепка. Такой ход невозможен при использовании мастик, т.к. для них он предельно разрушителен.

Основные работы по монтажу

Инструменты и материалы:

Двускатная конструкция крыши: 1 – Стропила; 2 – Стяжка; 3 –
Мауэрлат; 4 – Коньковая балка.

• брус 80*200;
• уголок стальной;
• рулетка;
• циркулярная пила;
• карандаш и картон;
• проволока;
• анкеры;
• перфоратор.

Теперь начинается установка стропил на стены. Стропильная система зависит от типа выбранной крыши, но чаще всего используется двускатная:

1. Стропила.
2. Стяжка.
3. Мауэрлат.
4. Коньковая балка.

Такой вариант достаточно прост в монтаже, к тому же не потребуется делать дополнительные перегородки под крышей. В самом начале устанавливаются балки для стяжки с шагом 0,8-1,2 м в зависимости от массы кровельных материалов (для ондулина или камыша 1,2 м хватит за глаза, тогда как для сланца – 0,8 м и не больше). Крепление к мауэрлату осуществляется при помощи специальных уголков из оцинкованной стали. Лишь теперь стена готова, чтобы начать крепление стропил.

Длина их рассчитывается таким образом, чтобы стена не ограничивала их длину, а балка уходила на 50 см за ее пределы. На месте стыка дерева и стены нужно выпилить треугольники, четко повторяющие контуры угла, с которым идет стык. Тут лучше всего изготовить картонный макет, с которого снимется мерка, и при помощи циркулярки произвести распиловку.

В самом начале прихватываются 3 балки между собой, причем 2 направляющие, а 1 коньковая. Не нужно коньковую балку прихватывать сразу жестко, чтобы не напрягать материал. Поднимать нужно таким образом, чтобы углы идеально совпали. После того, как была поднята 1 сторона, нужно поднимать противоположную и лишь после этого фиксировать их наглухо при помощи стальных уголков.

Каждая поднятая балка тут же обматывается оцинкованной проволокой, после чего проволока переплетается и уводится вниз. На расстоянии 5 рядов кладки нужно сделать перфоратором отверстие, затем проволоку нанизать на анкер и вкрутить его до полной фиксации.

Габариты стропильных ног.

Крепление стропил на этом завершается, но нужно помнить целый ряд факторов:

1. При работе с перфоратором используются только сверла и коронки с алмазной насадкой. Любые другие варианты с большой долей вероятности расколют материал.
2. Весь металл строго оцинкованный. Если крепить стропила на простую сталь, то со временем она проржавеет, а вместе с ней в негодность придет дерево.
3. Вся древесина самым тщательным образом обрабатывается антисептиком против влаги и насекомых. Такой шаг добавит до 20 лет эксплуатационного срока.

Подведение итогов

Перед тем как крепить стропила своими руками, нужно самым тщательным образом подготовиться к данному процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно крепление стропил на площади в 100 м² без помощников занимает до 1 недели, поэтому нужно заранее просмотреть прогноз погоды, дабы не попасть под дождь.

Если же дожди предвидятся, а работу выполнять надо досрочно, то на время осадков работа останавливается и закрывается полиэтиленом, а сразу после их завершения можно продолжать деятельность.
