Как установить стропила на сруб – особенности технологии
Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.
Функции и виды
Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:
- Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
- Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.
Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.
Способы крепления
Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:
- Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.
Конструкция подвижного крепления
- Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.
Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.
Способы сборки
После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:
- Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
- Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.
Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.
Способы крепления стропильных ног
Последовательность работ
Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:
- Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
- Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.
- Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
- Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.
Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.
Технология установки стропильных ног на сруб
-инструкция
Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kak-krepit-k-srubu.html
Крепление стропил скользящее — Кровля и крыша
Скользящая опора для стропил применяется при возведении кровельной конструкции на постройках из дерева. Данный тип крепления позволяет избежать деформации крыши при естественном изменении геометрии сруба в процессе усадки.
Необходимость применения скользящих опор
Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры.
Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции.
Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.
Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины.
Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.
Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются.
При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров.
Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.
Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления. Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики.
Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.
Скользящая опора: особенности конструкции

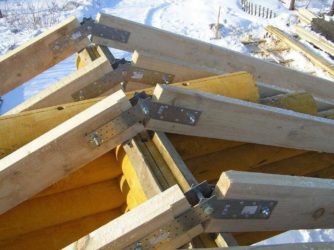

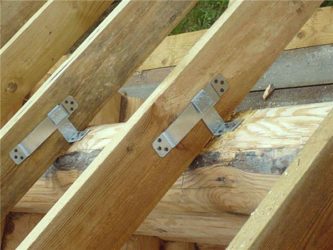

Скользящая опора позволяет надежно зафиксировать стропильную ногу на мауэрлате или балке перекрытия, оставив ей возможность сместиться на определенное расстояние вдоль собственной оси. Данный крепежный элемент состоит из двух частей:
- направляющая (металлическая планка, которая крепится на стропило);
- уголок с опорной площадкой (монтируется на балку перекрытия, мауэрлат или верхний венец).
В верхней части уголка расположена петля, которая надевается на направляющую. Такое конструктивное решение оставляет стропильному брусу определенную степень свободы в одном направлении и на строго ограниченное расстояние, которое определяется длиной направляющей.
Различаются скользящие опоры двух типов: открытые и закрытые. Конструкция открытого типа состоит из двух отдельных элементов. Стальная изогнутая пластина (направляющая) снабжена двумя или тремя крепежными отверстиями на каждом конце. Неподвижная часть (уголок) может иметь до пяти отверстий в опорной площадке. Длина хода крепления зависит от модели и может составлять 60-160 мм. К наиболее популярным вариантам относятся скользящие опоры марки Kucis с длиной хода 90 мм, 120 мм и 160 мм.
Закрытая скользящая опора представляет собой неразборную конструкцию, которая монтируется в полностью собранном виде. Ее неподвижная часть представляет собой уголок, на длинной стороне которого расположен держатель, в который продета крепежная планка.
Скользящая опора для стропил предназначена для эксплуатации в сложных условиях: конструкция подвергается высоким нагрузкам и воздействию влаги за счет контакта с конденсатом или с водой, попавшей под скаты кровли. Для изготовления скользящей опоры используется сталь, толщина которой должна составлять не менее 2 мм. Ширина пластин, как правило, составляет 40 мм, а высота уголка равняется 90 мм.
Обычно сырьем служит низкоуглеродистая сталь – благодаря низкому процентному содержанию углерода металл легко обрабатывается. Чтобы повысить прочностные характеристики изделия, применяется метод раскисления. Изготовление изделий ведется с применением технологии холодной штамповки. Защита материала от коррозии обеспечивается за счет обработки методом горячей оцинковки – это позволяет предотвратить преждевременное разрушение крепления.
При отсутствии заводского гальванического защитного антикоррозионного покрытия, на скользящую опору перед установкой рекомендуется нанести слой масляной краски, чтобы защитить материал от ржавления. Для монтажа скользящих опор требуется использовать саморезы, устойчивые к коррозии – крепеж без защитного слоя быстро выйдет из строя и послужит причиной разрушения кровли.
Монтаж скользящих опор
Опоры под деревянные стропила могут устанавливаться попарно (с каждой стороны стропильной ноги), либо по одной. Второй вариант применяется в случае, если строительство ведется в регионе с низкой снеговой и ветровой нагрузкой, и масса кровельной конструкции относительно невелика. В остальных случаях рекомендуется монтировать крепления с обеих сторон каждого стропила.
Если стропильная нога монтируется не на мауэрлат или балку перекрытия, а на круглое бревно верхнего венца, под крепление неподвижной части скользящей опоры следует вырезать ровную площадку. Ширина площадки должна соответствовать размерам Г-образной части скользящей опоры. Это позволит надежно зафиксировать крепление к основанию.
Скользящая опора должна монтироваться таким образом, чтобы стропило могло свободно смещаться в направлении расположения своей оси. Для этого в мауэрлате могут выполняться пропилы, которые выполняют функцию направляющих и предотвращают перекос конструкции.
Установка скользящих опор начинается после того, как все стропильные ноги соединены в коньке, а в мауэрлате выполнены пропилы. Длина хода скользящей опоры Kucis (или другой марки) выбирается в соответствии с расчетными параметрами смещения стропил в ходе усадки и температурно-влажностных колебаний стен дома.
Важно учитывать, что врезка в мауэрлат не должна превышать 3/4 его глубины, в противном случае конструкция крыши будет значительно ослаблена.
На первом этапе монтажа скользящей опоры выполняется установка направляющей планки на стропило. Она должна располагаться параллельно его ребрам и надежно фиксироваться саморезами с защитным покрытием. Затем закрепляется неподвижный уголок. Начальное расположение петли уголка – нижняя часть направляющей планки, так как стропильный брус в процессе усадки дома садится вниз.
Площадка опоры должна располагаться строго перпендикулярно направлению оси стропильной ноги.
При неправильном монтаже элементы скользящей опоры не смогут свободно смещаться относительно друг друга, а возникшее трение может привести к перегибам или повреждению крепежа – заклиниванию пластины или отрыву уголка от венца.
Конструкция конька
Рассматривая усадку строительных конструкций деревянного дома, следует помнить, что под влиянием перепадов температуры, изменения влажности и других факторов, движение элементов стропильной системы неравномерно. К примеру, сильнее всего оседает стена, находящаяся под коньком. Необходимо учитывать, что стены домов с фронтонами из бруса или бревна больше подвержены усадке, нежели боковые.
Скользящие опоры позволяют компенсировать смещение и дают возможность сохранить геометрию крыши. Кроме того, данный вид крепления дает возможность значительно упростить монтаж стропильной системы – в этом случае не требуется выполнять сложные вырезы в стропильных ногах, чтобы обеспечить надежную опору.
Помимо применения скользящих опор стоит обратить внимание на шарнирную конструкцию конька. Деформация стен воздействует и на сочленения стропил в коньке. Жесткое крепление стропильных ног в верхней части может привести к нарушению формы крыши. Чтобы избежать искривления плоскостей, рекомендуется использовать специальные крепежные пластины для шарнирного соединения, либо крепить стропильные ноги в коньке внахлест при помощи болтового соединения. Это даст необходимую степень свободы стропильной конструкции.
Скользящая опора для стропил, плавающая закрытая опора стропил на мауэрлат
Скользящая опора для стропильных ног, опирающихся на мауэрлат и балки перекрытия. Конструкция плавающей закрытой опоры для стропил.
Источник: vseokrovle.com
[content-egg module=GdeSlon template=compare]
Одним из важных этапов возведения крыши является скользящая стропильная система. Необходимо со всей серьезностью отнестись к креплению элементов. Именно поэтому необходимо знать о том, как крепятся скользящие стропила и для чего они нужны.
Схема крыши с скользящей опорой.
Важно понимать, что малейшая неточность или недочет может привести к порче и разрушению крыши.
Поэтому скользящая опора должна быть выполнена максимально качественно.
Подготовка необходимых элементов стропильной системы
Перед началом возведения стропильной системы нужно произвести подготовку ее отдельных элементов:
- Конек – самый верхний элемент конструкции кровли. Для того чтобы правильно его изготовить, необходимо после монтажа самого первого элемента выполнить по нему шаблон, исходя из которого будет производиться изготовление следующих элементов конька;
- Если планируется стройка большого дома, может понадобиться удлинение досок. Для этого нужно проделать отверстия для болтов в стыковочной доске. Расстояние между торцом стыковочных досок и ближайшими отверстиями было не менее 10 сантиметров. Сверлить отверстия надо при помощи сверла, чтобы избежать повреждения древесины. Стоит учитывать тот факт, что из-за слишком частого высверливания может произойти растрескивание доски. Поэтому необходимо сверлить в случайном порядке.
Что нужно знать при расчете стропильной системы
Параметры распределения нагрузки стропильной системы крыши на дом.
При расчете системы необходимо заранее подготовиться к возможным нагрузкам на кровлю, которые могут быть в дальнейшем: вес самого кровельного покрытия, а также ветровые или снеговые нагрузки.
Источник: https://krovlyaikrysha.ru/kreplenie-stropil-skolzyashhee.html
Как крепить стропила: технология и материалы
> Кровля > Как крепить стропила: технология и материалы
Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши.
Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры.
Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.
Основные термины
1. Стропила – это балки из бревен или брусьев, являющиеся опорой для кровельного «пирога», включающего как финишное кровельное покрытие, так и гидро- и пароизоляционные слои. Нижняя часть стропил – стропильные ноги – могут опираться как на саму стену постройки, так и на мауэрлат. Верхние части стропил соединяются между собой встык или внахлест под углом, а затем крепятся к коньковому брусу или прогону. Основные виды стропил – это:
- Наслонные, которые подходят для крыш, имеющих промежуточные столбчатые опоры. Нижняя часть таких стропил (нога) опирается на мауэрлат, средняя – на промежуточную стену или опору, верхняя – на конек. Таким образом, стропила испытывают меньшую нагрузку.
- Висячие, которые не имеют дополнительной опоры, а значит, работают и на изгиб, и на сжатие, а также создают существенное распирающее усилие. Чтобы укрепить конструкцию, используют затяжку – горизонтальный брус, который крепится у стропильных ног и одновременно может служить балкой перекрытия.
2. Мауэрлат – это массивная балка, обычно брус сечением не менее 15х15 см, которую укладывают на осевые стены параллельно коньку. Крепление мауэрлата к стене происходит при помощи шпилек, утопленных в армированном поясе из бетона. На выступающие части шпилек и насаживается мауэрлат, а затем крепление усиливается гайками.
Мауэрлат необходим для того, чтобы нагрузка от кровельной конструкции была равномерно распределена по всей протяженности осевых стен, а не представляла собой отдельные точки. В легких конструкциях, например, домах из бруса или бревенчатых срубах допускается крепление стропил непосредственно на верхний венец или брус стены, без возведения мауэрлата.
Капитальные здания из кирпича и бетонных блоков должны обязательно иметь мауэрлат.
Максимально исчерпывающую информацию о стропилах можно получить в Википедии.
Обзор крепежной фурнитуры для монтажа стропил
Существует несколько разновидностей крепежных элементов для обустройства стропильной системы. Все их объединяет материал изготовления – металл. Самые востребованные виды крепежей – это:
- Уголки, которые используются для усиления узлов во время монтажа стропил. Уголки не только делают крепление более прочным, но и повышают несущую способность конструкции. Еще одно их достоинство в том, нет необходимости делать углубления в древесине, то есть не нарушается целостность элементов стропильной системы. Уголки крепят гвоздями с выступами типа «ерш» на ножке или шурупами.
- Перфорированная лента, которая также служит для придания стропильной конструкции прочности и дополнительной жесткости.
- Кронштейны, которые изготавливаются из 2-миллиметрового оцинкованного металла и крепятся к древесине анкерными болтами, шурупами или гвоздями.
- Крепежи LK, похожие по конструкции на кронштейны и фиксирующиеся гвоздями или шурупами.
- Крепежи «салазки», используемые для монтажа стропильной системы деревянных домов в целях защиты кровельной конструкции от деформации в процессе усадки здания.
- Перфорированные металлические пластины.
Другие виды креплений, которые используются при обустройстве стропильной системы, — это болты с гайками, саморезы, стяжки из проволоки.
Основные виды соединений, встречающиеся при обустройстве стропильной системы
Подход к тому, как крепить стропила, определяется в зависимости от местоположения узла крепления:
- стропила и мауэрлат;
- два бруска при наращивании длины стропила;
- стропила и дополнительные конструктивные элементы, упрочняющие кровельную систему.
Схема жесткого крепления стропил к мауэрлату
Жесткое крепление стропил используется тогда, когда необходимо создать прочное соединение стропильного основания с мауэрлатом. Важное требование: на крепление не должны влиять такие факторы, как крутящее, скользящее, поворачивающее и т.д. усилие.
Прочность конструкции обеспечивается за счет:
- оснащения стропильной ноги запилом – так называемым «седлом»;
- оснащения крепежного узла нашивкой в виде подпорного бруска.
Как правильно крепить стропила к мауэрлату данным способом? Сначала при помощи шаблона на стропильной ноге создается углубление («седло») для того, чтобы далее насадить стропило на мауэрлат. Запрещается делать какие-либо надпилы на мауэрлате, потому что нарушение целостности этого элемента может существенно снизить несущую способность всей стропильной системы!
После того, как проведена состыковка стропильной ноги и мауэрлата, производится крепление элементов при помощи трех гвоздей: два забиваются боков стропила под углом к стропилу и друг к другу, а третий – строго вертикально посередине. Более надежный способ крепления – металлические уголки, которые фиксируют гвоздями со специальными выступами на ножке.
Еще более прочным узел сделает подпорный брусок, который монтируется под стропильной ногой и упирается в мауэрлат. Фотография крепления стропил к мауэрлату Крепление стропил к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату фото крепления стропила к мауэрлату
Технология скользящего крепления стропил
О скользящем креплении захотят узнать те, кого интересует, как крепить стропила при обустройстве кровли дома из бруса или оцилиндрованного бревна. Жесткое соединение мауэрлата и стропил в данном случае не подходит, потому что деревянные дома в первые несколько лет после постройки обязательно дают усадку. Если кровле не оставить некоторый простор для движения в сторону расширения/сжатия, она может деформироваться или даже обрушиться.
При таком методе крепления мауэрлат и стропила соединяются при помощи специальной фурнитуры «салазки» или уголков с удлиненными отверстиями для гвоздей.
Фотография скользящего крепления стропил к мауэрлату о скользящем способе крепления и его монтаже:
Монтаж стропил на балки (при обустройстве кровли без мауэрлата)
Если вы планируете обустройство простейшей кровли деревянного дома, стропила можно крепить к балкам перекрытия. Однако учтите, что распределение нагрузки от крыши будет точечным, а не распределенным, как при наличии мауэрлата. При таком конструктивном решении балки перекрытия должны выступать за контур стен примерно на 40 см. Чтобы все стропила были закреплены под одинаковым углом к балкам, поперек последних натягивают струну, которая послужит ориентиром для выпиливания пазов под установку стропильных ног.
Чтобы крепежный узел был более прочным, пропилы выполняют и в основании стропильной ноги, и в балке перекрытия. В первом случае это «зуб с шипом», во втором – гнездо для шипа. Чтобы не уменьшалась несущая способность балки, гнездо должно иметь глубину не более 1/3-1/4 от ее ширины.
Далее вставленные в пазы стропильные ноги фиксируют на балках при помощи металлической фурнитуры: уголков или болтов с гайками.
Крепление стропил в верхней (коньковой) части
На этом этапе можно действовать по одной из трех схем:
- скрепить верхние части стропил, обрезанные под необходимым углом (идеально – по шаблону) встык при помощи длинных гвоздей, а еще лучше – металлических пластин;
- скрепить стропила внахлест при помощи болта с гайкой, шпильки или гвоздей. Этот способ считается более надежным, чем первый, потому что стропила имеют большую площадь соприкосновения;
- скрепить стропила встык и зафиксировать на коньковом прогоне. От первого способа данная схема отличается тем, что есть еще и коньковая балка. При этом «седло» делается не только на стропильной ноге, но и на верхней части, которая будет опираться на коньковый прогон. Если конек имеет значительные размеры, для него могут потребоваться дополнительные опоры, что совершенно не подходит для чердаков, которые будут использоваться как жилое помещение.
Удлинение стропил
Как правило, стандартные пиломатериалы имеют длину до 6 м. Если скат вашей крыши имеет большую длину, необходимо провести наращивание, или удлинение стропил. Здесь тоже можно действовать по-разному:
- методом косого прируба (под углом 45°) и соединения частей стропила болтом диаметром не менее 12 мм;
- встык, усиливая соединение брусьями-накладками, зафиксированными гвоздями в шахматном порядке;
- внахлест, соблюдая пересечение участков стропила длиной не менее 1 метра и расположение крепежной фурнитуры в шахматном порядке.
Несколько аксиом, касающихся крепления стропил
Как крепить стропила, каждый строитель выбирает сам, исходя из особенностей конструкции кровли, здания в целом, а также климатических условий региона (сила ветров, снежность зим и т.д.). Однако есть несколько правил, которые должны соблюдаться в любом случае:
- Используйте качественную крепежную фурнитуру. Если вы хотите, чтобы крыша была долговечной и безопасной, экономить не стоит.
- Самые надежные типы крепления – это металлические уголки, пластины, болтовые и шпилечные соединения. Гвозди и саморезы – это фурнитура для временного крепления стропил.
- При строительстве деревянного дома обязательно используйте скользящее соединение стропил с мауэрлатом или стеной, чтобы избежать деформации кровли во время усадки здания в первые несколько лет эксплуатации.
- Делайте запилы на стропилах аккуратно, чтобы в дальнейшем не пришлось использовать вкладыши или выпиливать лишние сантиметры/миллиметры уже на месте. Идеальный вариант – использование шаблона. Учтите, что если крыша сложная, и стропила будут крепиться к мауэрлату под разным углом, для каждого типа расположения потребуется свой шаблон. Для всех случаев действует правило: глубина запила должна составлять 1/3-1/4 ширины стропильной ноги.
- Если вы выбрали в качестве крепежной фурнитуры болта с гайками, обязательно используйте шайбы и другие уплотнители, не дающие головке болта «утонуть» в древесине.
Таким образом, к обустройству стропильной системы дома следует подходить предельно внимательно и ответственно. Спешке здесь не должно быть места. До того, как начнутся непосредственно монтажные работы, стропильная система должна быть спроектирована, а также должны быть определены места расположения всех крепежных узлов. В вашем распоряжении всегда должно быть достаточное количество крепежных элементов хорошего качества. Только при таком подходе можно гарантировать прочность и надежность кровли, отсутствие деформаций и серьезных разрушений во время эксплуатации дома. Стройте с умом и с душой, и вас обязательно все получится!
Как строить кровлю вы уже наверное поняли в общих чертах. А вот как не надо ее строить — посмотрите в этом видео:
Не забудьте поделиться этой статьей с друзьями! Возможно кому-нибудь она очень пригодиться!
Источник: http://stroykadoma.org/kak-krepit-stropila-texnologiya-i-materialy/
Как крепить стропила — способы, как выполнить своими руками
Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.
Как крепить стропила
Несколько слов о стропильной системе
Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.
Основные части стропильной системы
Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.
Проектирование стропильной системы – важная задача
Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.
В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.
Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен
На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций
Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла
Таблица. Зависимость сечения стропильных ног от их длины и шага.
| 60 | 4х15 | 4х17,5 | 5х15 | 5х15 | 5х17,5 | 5х20 | 5х20 |
| 90 | 5х15 | 5х17,5 | 5х20 | 7,5х17,5 | 7,5х17,5 | 7,5х20 | 7,5х20 |
| 110 | 7,5х12,5 | 7,5х15 | 7,5х17,5 | 7,5х17,5 | 7,5х20 | 7,5х20 | 10х20 |
| 140 | 7,5х15 | 7,5х17,5 | 7,5х20 | 7,5х20 | 7,5х20 | 10х20 | 10х20 |
| 175 | 10х15 | 7,5х20 | 7,5х20 | 10х20 | 10х20 | 10х25 | 10х25 |
| 215 | 10х15 | 10х17,5 | 10х20 | 10х20 | 10х25 | 10х25 | — |
Варианты креплений в нижней части ног
Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться.
Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу.
Соединение будет прочным и жестким.
Стропила прикреплены к мауэрлату
Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.
Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.
Узлы опирания стропил на прогон и мауэрлат
Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.
Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.
Пример скользящих стропил
Крепежные элементы
Итак, для крепления стропил в нижней части могут использоваться:
- металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
- гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
- гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.
Виды крепежных элементов
Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.
На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

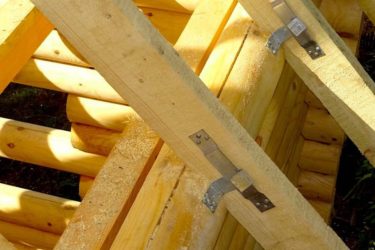

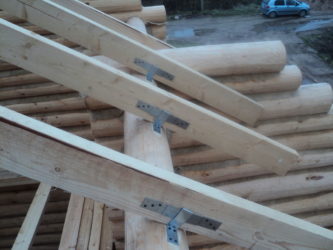

Крепление стропил к мауэрлату
Цены на различные виды крепежа для стропил
Крепеж для стропил
В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила.
Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами.
Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.
Крепление стропил на крыше
Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.
К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.
Способы крепления стропильных ног
Технология крепления стропил к мауэрлату
В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.
Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.
Нанесение разметки
Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.
Выполнение запилов
Для работы можно использовать ручную пилу
Получившаяся «пятка»
Шаг 3. Далее нога с запилом должна быть установлена на свое место.
Установка ноги с запилом
Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.
Крепятся металлические уголки
Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.
Для крепления используются саморезы
Еще одно фото процесса
Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.
Проделывается сквозное отверстие
Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.
Стягивание уголков
Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.
После этого необходимо установить «глухарь»
Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.
Крепление маленьких уголков
Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.
Монтаж узла в коньковой части
Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.
Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.
Как будут соединяться стропила
Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.
Также необходимо сделать две деревянные накладки
Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.
Крепление деревянных накладок
Также может использоваться специальная пластина
Дельные советы
Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.
- Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
- Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
- Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.
Вентиляция крыши
- Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
- Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
- Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.
Инструменты, необходимые для монтажа стропил
- Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
- Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
- Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
- Важно не ошибиться в расчетах при проектировании стропильной системы.
Стропила для крыши
Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.
Цены на популярный модельный ряд электропил
Электропила
Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.
Источник: https://krysha-expert.ru/kak-krepit-stropila
