Фальцевая кровля из оцинкованной стали

В настоящее время все большей популярностью пользуется устройство кровли из профлиста или из металлочерепицы. Для хозяйственных построек, гаражей или небольших бань нередко используется покрытие скатов рубероидом и ондулином.

Но в некоторых случаях наиболее рациональным выбором будет выполнение фальцевой кровли из листов оцинкованного железа.

Чаще всего кровля из оцинковки делается на крышах сложной конфигурации, когда использование профлиста или металлочерепицы приведет к большому количеству обрезков, использованию многочисленных фасонных элементов и станет неэкономичным и весьма трудоемким.

Ранее мы уже рассматривали основные характеристики кровельного железа, представляющего собой листы оцинкованной стали, которые выпускаются различной толщины и размеров. Давайте сегодня узнаем, как покрыть крышу оцинковкой, используя фальцевые соединения.

Подготовка основания для покрытия из оцинковки

Перед тем, как приступить непосредственно к устройству кровли, нужно подготовить обрешетку — основание для укладки листов оцинковки.Как правило, обрешетка для кровли из оцинковки выполняется из брусков 50х50 мм, укладываемых с шагом 250-270 мм. По карнизу, коньку, разжелобкам и ребрам кровли делается сплошная обрешетка из брусков 50х20 мм.

Схема устройства покрытия из листов оцинковки показана на рисунке ниже:

Цифрами и буквами на рисунке обозначены:а – общий вид кровельного покрытия из оцинковки; б – типы фальцев, в – надкарнизный костыль; 1 – стропило, 2 – мауэрлат; 3 – надкорнизный костыль; 4 – обрешетка; 5 – стоячий фальц; 6 – лежачий фальц.

Для повышения устойчивости обрешетки к гнилостным процессам, бруски необходимо покрыть антисептиком. В статье о шлифовке сруба мы уже рассматривали современные антисептики, используемые в деревянном строительстве. Для обработки обрешетки можно выбрать любой из них.

Тем более что многие антисептики совмещают в себе еще и свойства антипиренов, предотвращая возможное возгорание.

Можно приготовить антисептик самостоятельно из фтористого натрия, представляющего собой плохо растворимый в воде порошок. Обрабатывают деревянные конструкции 3% раствором фтористого натрия при температуре не менее 15 градусов. Фтористый натрий не разрушает железо и хорошо сохраняет древесину.

Подготовка листов оцинкованного железа к монтажу

Листы кровельного оцинкованного железа перед тем, как приступать к их монтажу необходимо подготовить. Во-первых, кианкой нужно убрать выпуклости, если такие имеются, а во-вторых, разметить листы и нарезать их ножницами по металлу.

Разметка выполняется с помощью измерительных линеек и угольников, после чего заготавливаются картины – элементы кровельного покрытия, у которых кромки подготовлены к выполнению фальцевого соединения.

Монтаж фальцевой кровли

Картины, подготовленные к монтажу, соединяют на крыше в полосы от карниза до конька. Полосы крепят к обрешетке узкими полосками оцинкованной стали (кляммерами), которые одним концом заводят в фальцы, а другим прибивают к обрешетке.

Между собой листы оцинковки соединяются с помощью фальцев – загиба кромки одного листа вокруг отгиба кромки другого листа. Фальцы бывают лежачие и стоячие. По степени уплотнения фальцы подразделяются на одинарные и двойные.

Основные виды фальцев, используемые при монтаже кровли из оцинковки, показаны на рисунке ниже:

Буквами на рисунке обозначены:

а – отгиб кромки для одинарного лежачего фальца; б – соединение листов одинарным лежачим фальцем; в – отгиб кромки для двойного лежачего фальца; г – соединение листов двойным лежачим фальцем; д – отгибы в местах кромок для одинарного стоячего фальца; е – соединение листов одинарным стоячим фальцем; ж – отгибы в местах кромок для двойного стоячего фальца; з – промежуточный отгиб для двойного стоячего фальца; и – соединение двойным стоячим фальцем.

Боковые края листов, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные – лежачими.Для формирования фальцев весьма удобно использовать специальный гребнегиб.

Устройство фальцевого соединения с использованием гребнегиба показано на рисунке ниже:

Как видите, сначала укладываются два листа оцинковки, каждый из которых имеет отгиб в виде полосы вдоль всего края листа. Отгиб одного листа при этом делается высотой чуть ниже (20 мм), отгиб второго листа — чуть выше (35 мм).После этого с помощью скребка гребнегиба (1) более высокий отгиб загибается на более низкий и далее с помощью молотка и бруска (2), подставляемого с задней стороны, фальц уплотняется окончательно.

При примыкании кровли к стене или брандмауэру край рядового покрытия заводится в бороздку к кладке стены. Глубина борозды при этом должна быть не менее 70 мм, а высота – не менее 130 мм. Кромка рядового покрытия, заводимая в борозду, должна заканчиваться вертикальным отгибом высотой не менее 100 мм.

В местах примыкания рядового покрытия к дымовой трубе ширина вертикальных отгибов кромок воротника, заводимых под выдру, должна быть не менее 150 мм со стороны конька и 100 мм – с низовой и боковой сторон. Зазор между трубой и воротником заполняется замазкой.

Как видите, устройство фальцевой кровли из оцинковки имеет определенные особенности и требует наличия навыков жестяных работ.

Если есть возможность, то для монтажа покрытия из листов оцинкованного железа лучше обратиться в фирму, имеющую в штате специалистов, обладающих необходимыми навыками и инструментом. Это поможет вам сберечь свое время и получить качественную работу на выходе.

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Как приготовить раствор для кладки печи?

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Металлические каменки «Русь» от компании Теплодар

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

Оцинкованная крыша: достоинства, недостатки и технология монтажа

На протяжении веков люди были озабочены вопросом, чем покрыть крышу дома, чтобы превратить его в надежную крепость, защищающую от атмосферных неурядиц. Если сначала в ход шел природный материал, к примеру, солома, мох, камыш, и керамика в различных видах, то потом в арсенале строителей появилось более надежное покрытие – металл.

Хотя рынок строительных материалов очень быстро менялся, даже в наше время кровля из оцинкованной стали считается наиболее практичным, долговечным и надежным решением. В этой статье мы расскажем о том, какие виды покрытий на основе оцинкованной стали бывают, чем они отличаются, какие имеют достоинства и недостатки, а также как они монтируются.

Виды оцинкованной кровли

Оцинкованная стали нередко используется в частном, коммерческом и производственном домостроении в качестве кровельного материала. Это покрытие отличается демократичной ценой, достаточно легким весом, долгим сроком службы, высокой надежностью.

Если раньше в распоряжении кровельщиков были только листы прокатной стали, которые для создания герметичного слоя соединяли фальцевым способом, то сейчас выбор материалов на основе этого металла намного шире. Самыми распространёнными производными кровельной стали являются:

• Кровельная сталь. Этот материал представляет собой рулон прокатной оцинкованной стали, из которого изготавливают кровельные картины необходимого размера. Картины соединят между собой фальцевым соединением, то есть края большого фальца загибают поверх малого с помощью листогиба. Такая технология позволяет прочное, долговечное покрытие, в котором при необходимости очень легко выполнять ремонт отдельных полотен. Кроме того, фальцевое соединение листов уменьшает расход материала, сокращают количество горизонтальных швов.
• Профнастил. Следующей эволюционной формой кровельной стали является профнастил. В строительстве все чаще применяют листы оцинкованной стали, которым в процессе формовки придается гофрированная форма. За счет трапециевидного или волнообразного профиля повышается несущая способность и жесткость материала. С одной стороны профнастил может быть покрыт полимерной пленкой или краской, а с другой стороны лита он остается неокрашенным.
• Металлочерепица. Металлочерепица – это металлическая имитация керамической традиционной черепицы. Технология заключается в придании заготовки из оцинкованной стали поперечного волнообразного профиля с помощью пресса. С наружной стороны металлочерепица покрывается специальным устойчивым полимером, повышая антикоррозионные свойства кровельного материала.

Обратите внимание! Со временем производители металлопроката расширяют ассортимент кровельных покрытий из стали. Оцинкованное железо на крышу может быть в виде битумной черепицы, то есть металлочерепицы, покрытой битумом, или модульной металлочерепицы, то есть полотен с поперечным профилем небольшого размера.

Достоинства и недостатки

Оцинкованная кровля – одна из наиболее распространённых видов кровельных покрытий в частном домостроении, но с точки зрения технологии монтажа и эксплуатации она имеет свои особенности. Недостатки и достоинства покрытия на основе металла вытекают из характеристики сплава, применяемого для их изготовления.

Опытные кровельные мастера отмечают следующие преимущества оцинковки:

1. Высокая прочность. Материалы на основе оцинкованной стали прочные сами по себе, а дополнительные ребра жесткости, которые они приобретают в процессе формовки, увеличивают несущую способность покрытия. Поэтому оцинкованные кровли характеризуются высокой надежностью даже в регионах с высокой снеговой нагрузкой.
2. Доступная цена. Стоимость кровли из оцинкованной стали довольно низкая. Цена одного квадратного метра покрытия вместе с крепежными элементами колеблется в пределах 500-1000 рублей.
3. Устойчивость к коррозии. Из-за слоя цинка, покрывающего сталь, материал приобретает уникальные антикоррозионные свойства. Гальваническим способом цинк фиксируется на поверхности железа, поэтому оно не контактирует с водой.
4. Долговечность. Срок эксплуатации крыши из оцинкованной стали составляет 30-50 лет, поскольку ее очень сложно повредить механически. Этот показатель намного превосходит характеристики даже более дорогих кровельных покрытий.
5. Легкий вес. На вес покрытия влияет толщина листа, но этот показатель обычно 4-10 кг/кв. м.
6. Возможность окрашивания. Внешний вид крыши с металлическим легко обновить, достаточно снять старую краску стальной щеткой, а затем покрыть новым слоем краски из краскопульта. Краска должна быть специальной.

Строение листа металлочерепицы

Помните! Оцинкованный лист для кровли считается одним из самых практичных материалов, поэтому недостатков у него не так много. К ним относят низкую шумоизоляционную способность материала, которую необходимо компенсировать дополнительной шумоизоляции, а также высокую теплопроводность, часто приводящую к обледенению крыши в зимний период без обогрева.

Критерии качества материала

Оцинкованная крыша может служить надежной защитой от атмосферных явлений и низких температур. Однако, во многом эксплуатационные характеристики и срок ее службы зависит от качества исходного материала. При выборе оцинковки для кровельных работ обращают внимание на следующие показатели:

• Толщина листа. В продаже встречаются покрытия с толщиной стальной основы 0,4-0,8 мм. По опыту профессиональных кровельщиков толщина изделия не должна быть меньше 0,6 мм.
• Металлоемкость цинкового слоя. Металлоемкость цинкового слоя кровельных материалов на основе стали должна быть выше 275 г/м2. Чем выше этот показатель, тем надежнее антикоррозионное покрытие.
• Вид покрытия. В качестве наружного покрытия кровельной стали можно использовать краску, устойчивый полимер, или искусственный каучук. Лучше выбирать изделия с полимерной или битумной защитой, так как они более устойчивы к внешним воздействиям.
• Толщина покрытия. Толщина внешнего покрытия металла колеблется в пределах 1,5-3,5 мм. У наиболее популярных материалов этот показатель составляет 2,5 мм. Чем толще слой покрытия, тем надежнее он защищает металл от царапин и повреждений.
• Защита срезов. Существуют покрытия, у которых срезы листа также защищены от коррозии, как и вся поверхность материала, их использование предпочтительнее.

Кровельный пирог металлических кровель

Важно! В маркировке обычно указывается вся необходимая информация: толщина стали, ширина листа и длина в мм. Цена зависит от размеров изделия, но опытные мастера рекомендуют заказывать листы, нарезанные в размер вашей крыши, чтобы при монтаже не было горизонтальных швов.

Требования к конструкции крыши

Для устройства кровли из оцинкованной стали требуется соблюсти некоторые определённые условия. Существую разные способы монтажа, однако, они все должны учитывать эксплуатационные и технические характеристики материала, чтобы покрытие получилось долговечным, герметичным, прочным.

Профессиональные рекомендуют соблюдать следующие требования при выполнении монтажных работ своими руками:

1. Уклон крыши должен быть не менее 8 градусов. При минимальном уклоне для получения герметичного слоя обязательно проводят дополнительную гидроизоляцию, усиливают стропильную систему дополнительными элементами, а также увеличивают нахлест между листами.
2. Нахлест между листами металла должен быть не менее 1 волны профиля. Чем меньше уклон крыши, тем больше должен быть нахлест между листами.
3. Крепление кровельных листов к обрешетке осуществляется с помощью кляммеров, также можно использовать специальные саморезы с пресс-шайбой или резиновыми уплотнительными кольцами.
4. Шаг обрешетки рассчитывается таким образом, чтобы он совпадал с расстоянием между волнами материала. Однако, следует учитывать, что каждый лист должен иметь опору как минимум на три рейки.
5. Выполнять монтаж покрытия можно своими руками. Установка обычно выполняется, начиная с нижнего ряда, справа на лево. Если размеры оцинкованного листа совпадают с размерами крыши, то укладка производится в один ряд. Выравнивание ската выполняется по первому листу.
6. При монтаже оцинкованной крови обязательна установка свесов, желобов и снегозадержателей из того же материала.

Важно! Через крышу на улицу выводят дымоходные и вентиляционные трубы. Наиболее сложным в монтаже местом является их проход через кровельное покрытие. Это место, которое является уязвимым для протечек, необходимо дополнительно гидроизолировать.

Технология монтажа

Суть монтажа заключается в создании монолитного, герметичного покрытия на крыше из листов кровельной стали. Сделать алюминиевую своими руками достаточно просто, главное соблюсти все аспекты технологии укладки.

Те материалы на основе оцинковки, которые имеют фиксированные размеры, то есть профнастил или металлочерепица укладываются внахлест с разбежкой между рядами. Рулонные материалы соединяются фальцевым соединением. Перед такой работой важно понять, что оно из себя представляет.

Кровельные картины по бокам имеют загнутые кромки, которые нужны, чтобы соединить их между собой. Гнуть кромки картин можно с помощью специального станка или вручную, что естественно тяжелее и дольше.

Существуют следующие типы фальцевых соединений:

• Одинарный стоячий фальц.
• Одинарный лежачий фальц.
• Двойной стоячий фальц.
• Двойной лежачий фальц.

Учтите! Оцинкованный профнастил для крыши укладывать своими руками намного проще, однако, фальцевая кровля дает максимально надежное и прочное покрытие, которое при высоком качестве исходного металла может прослужить сотни лет, чему доказательством служат фальцевые крыши старинных русских церквей и дворцов. Чтобы упростить процесс укладки можно использовать самозащёлкивающуюся фальцевую кровлю, но стоит она дороже обычной.

Технология укладки профнастила

-инструкция

M/p>

Все о фальцевой кровле

Все о фальцевой кровле

В качестве покрытия для кровли металл используют издавна — он прочен, негорюч, пластичен и удобен в эксплуатации. Современные технологии значительно расширили ассортимент металлических покрытий: для фальцевых систем сегодня используют рулонную и листовую оцинкованную сталь, сталь с защитным полимерным покрытием и др.

Фальцевая кровля получила свое название благодаря особому методу крепления металлических листов кровельного материала друг с другом. Специальная система стыков гарантирует абсолютную герметичность без резиновых уплотнителей, клеевых швов, а главное — сквозных отверстий, которые могут стать причиной протечек. Кроме того, ребра жесткости, полученные в процессе фальцевания, придают кровле дополнительную прочность и выразительность.

Картины и фальцы

Чтобы фальцевая кровля представляла собой сплошное покрытие на всю длину ската, отдельные листы с помощью фальцевого замка соединяют в картины, а их, в свою очередь, скрепляют друг с другом. Что же такое картина и фальц?

Картина — элемент кровли, кромки которого подготовлены для соединения.

Фальц — особый вид шва, образующийся при соединении листов металлического кровельного материала. Различают несколько видов фальцев: одинарные, двойные, лежачие и стоячие. Лежачие фальцы используют для горизонтального соединения листов кровли, а стоячие — для скрепления вертикальных (боковых) полос кровельного материала.

Виды фальца

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом — электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц. Именно этот вид шва чаше всего используют на фальцевых кровлях за рубежом.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому фальцевая кровля подходит для крыш разной конфигурации. При этом фальце — вый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската

Плюсы и минусы фальцевой кровли

Преимущества фальцевой кровли:

• отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки; использование специальных швов, делающих кровлю герметичной;
• малый вес кровельного материала, не требующий усиленной стропильной системы;
• долговечность;
• не горючесть;
• гибкость, позволяющая покрывать крыши сложных геометрических форм;
• простота ремонта.

Недостатки фальцевой кровли:

• гладкость поверхности, способствующая лавинному сходу снега;
• высокая теплоемкость, приводящая к образованию сосулек;
• малая сопротивляемость ударам.

Фальцевое соединение считается одним из наиболее надежных, так как не требует использования сквозного крепежа

Материалы фальцевой кровли

Оцинкованная кровельная сталь — одно из самых популярных кровельных покрытий. Она представляет собой стальной лист, с двух сторон покрытый слоем цинка. Материал легок, сравнительно недорог, прост в работе и подходит для крыш сложной конфигурации. Однако подобное кровельное покрытие имеет свои недостатки: под воздействием природных атмосферных факторов цинк окисляется и выветривается, что снижает срок службы всего покрытия.

Сталь с защитным полимерным покрытием (пуралом, полиэстером, пластизолом) служит дольше, а кроме того, обладает еще и декоративными свойствами.

Это качественный и долговечный материал с многослойной структурой, каждый элемент которой выполняет свою функцию.

Важно знать, что разные покрытия по-разному влияют на свойства материала: полиэстер повышает устойчивость к УФ-излучению, пурал — к негативным природным воздействиям и перепаду температур, а пластизол делает кровлю особенно прочной.

Поверхность может быть любой формы, главное — чтобы ее уклон был не меньше 10°

Алюцинк — более новый материал, представляющий собой тонкий стальной лист, защищенный не чистым цинком, а сплавом, содержащим 55% алюминия, 43,4% цинка и 1,6% кремния. По коррозионной стойкости этот сплав в 6-8 раз превосходит обычный цинк. Для расширения цветовой палитры на алюцинковое покрытие также наносят полимеры.

Медная кровля считается не только самой надежной и долговечной, но и самой красивой. К тому же она не требует эксплуатационных расходов (таблица). Обычно для устройства этого вида кровли применяют ленту, изготовленную из сплава с содержанием меди 99,9%.

Благодаря пластичности меди, она может быть использована для укладки кровли любой формы. Из нее же изготавливают и необходимые доборные элементы, начиная от водосточной системы и заканчивая коньковыми украшениями. При работе с ней практически не бывает отходов. Медь хорошо поддается сварке, что делает ремонт покрытия простым и надежным.

Применяют и испытанный временем способ паяния (или лужения), при котором используют олово.

Из всех металлов, используемых для изготовления кровельных листов, медь считается самой надежной и долговечной

Важно учесть, что наличие механических повреждений не требует замены всего листа или полосы — достаточно вырезать медную заплату и заварить (или запаять) швы. Через 12-15 лет эксплуатации на медной кровле появляется патина зеленого цвета. Поскольку предметы, покрытые патиной, традиционно ассоциируются с образом благородной старины, существуют даже специальные составы, позволяющие значительно ускорить процесс образования патины на медной кровле.

Ребра, образованные системой фальцевания, обеспечивают направление дождя и снега по продольным линиям, исключая боковое стекание

Чистый цинк в настоящее время для устройства кровель уже не применяют (из-за сложности изготовления элементов криволинейной формы). Но ему на смену пришел новый сплав, получивший название титан-цинк (модифицированный цинк или D-цинк). Аля его получения в цинк вводят комплекс легирующих добавок из титана, меди и алюминия.

Медь и алюминий придают материалу необходимую пластичность, а титан повышает коррозионную стойкость.

Фальцевую кровлю устраивают по обрешетке или сплошному основанию

Обладая высокими потребительскими качествами, титан- цинк имеет и некоторые особенности. Его коэффициент линейного расширения приблизительно на 30 % больше, чем у стали. Поэтому в тех климатических зонах, где в летний период жарко, а зимой холодно, в кровельных конструкциях из титан-цинка необходимо предусматривать компенсационные зазоры.

Нужно помнить и еще об одной особенности титан-цинка: при контакте с железом и медью он образует гальванические пары, вследствие чего возникает эффект электрокоррозии.

Поэтому при монтаже кровель и водостоков нужно следить за тем, чтобы титан-цинковые детали были изолированы от соприкосновения с изделиями из меди и железа. В частности для крепления к обрешетке рекомендуется использовать только оцинкованные стальные гвозди.

Этот материал подходит для устройства по сплошному основанию кровель любой конфигурации с уклоном не менее 5 %.

Сравнение некоторых материалов, используемых для фальцевой кровли

Алюминиевая кровля обладает высокой долговечностью, цветостойкостью, практически не подвержена атмосферным воздействиям. Для укладки кровельный алюминий, как и медь, выпускают в рулонах. Его отличает относительно небольшой вес (около 2 кг/м2), который позволяет применять материал практически на всех обрешетках крыш.

Особенно эффективно использование кровельного алюминия вместе с популярными ныне металлическими сайдингами для облицовки стен зданий. В результате стало возможным гармоничное сочетание материала и формы крыши, фасада и входной группы.

Приобрести кровельное железо в широком ассортименте можно в любом строительном супермаркете или у предприятия, специализирующегося на проведении кровельных работ.

Создание фальцевой кровли — процесс непростой, но результат того стоит

Нюансы кровельной конструкции

Для рядовых кровельных покрытий обычно применяют сталь толщиной 0,5 мм. Для скатов, карнизных и фронтонных свесов, деталей водосточных труб лучше использовать более толстую сталь — 0,6 мм. Каждый кровельный материал рекомендован для определенного угла наклона крыши.

Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях

Фальцевую кровлю лучше устраивать на крыше с уклоном не менее 10°. Ее создание — непростой процесс. Если у дома холодный чердак, достаточно обеспечить вентиляцию чердачного пространства. Если крыша утеплена, в составе кровельного «пирога» над слоем утеплителя должны быть вентиляционный зазор и специальная антиконденсационная диффузионная мембрана.

На крышу поднимают уже готовые, созданные на земле картины с загнутыми краями

Фальцевую кровлю устраивают по обрешетке или сплошному основанию. В качестве обрешетки используют деревянные брусья с сечением 50 х 50 мм, которые устанавливают перпендикулярно стропилам с шагом 250 мм. При большем шаге обрешетки стальные листы могут прогнуться, что вызовет деформацию швов и приведет к протечке кровли.

В работе используют кляммеры — специальные крепления, с помощью которых картины монтируют на обрешетке

Правила монтажа фальцевой кровли

Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. Картины соединяют друг с другом по краям, а к обрешетке крепят с помощью кляммеров. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см.

Самый распространенный размер оцинкованного листа — 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Стальные листы нужно резать ножницами или гильотиной, но ни в коем случае не болгаркой. Затем необходимое количество листов (оно зависит от длины ската) соединяют в картину с помощью лежачих фальцев.

Загибают фальцы в сторону уклона крыши.

При монтаже в разных случаях используют или молотки, или закаточную машину (механизированный крепеж)

Из стального листа нарезают детали для крепления — кляммеры (полоски шириной 50 и длиной 150 мм). Эти подготовительные работы выполняют на земле. Уменьшить продолжительность и трудоемкость процесса можно, купив готовые кровельные листы заводского производства. У них замки гарантированно ровные и одинакового размера.

Принцип монтажа

После этого на крыше вертикально, с шагом 50 см прибивают кляммеры. Картины поднимают на крышу, свободный конец кляммера заводят в боковой замок, которым они соединяются друг с другом, и закатывают двойным стоячим фальцем.

Плохой пример. На необработанных стальных листах со временем образуется коррозия, поэтому их необходимо защищать — или специальным покрытием (в заводских условиях), или окрашиванием (после монтажа)

Для выполнения этой операции вручную потребуются лишь два молотка и крепеж, а при механизированном крепеже молотки заменит специальная закаточная машина. Эта технология монтажа позволяет не только соединить части кровли, но и прикрепить их к крыше.

Инструкция по монтажу фальцевой кровли своими руками и подготовка необходимого кровельного инструмента

Перед тем, как изучить информацию относительного того, как грамотно провести укладку и обустройство фальцевой кровли, стоит ознакомиться с основными терминами подобной конструкции.

Фальцевая кровля – это особое современное покрытие, где соединение по соседству расположенных конструкционных деталей производится посредством специальных фальцев.

Картина – это один из элементов современного кровельного покрытия, предварительно у которого все края и кромки подготовлены к обустройству фальцевого соединения.

Среди основных достоинств кровли можно отметить возможность долговременного использования покрытия, основанного на наличии современного антикоррозийного покрытия.

Элементы фальцевого покрытия имеют небольшой вес, а также гладкую поверхность. Благодаря этому на поверхности не задерживаются снег и вода.

В этой статье мы подробно разберем, как делать фальцевую крышу из железных листов и как правильно подготовить обрешетку для кровли по специальной технологии.

Выбор фальца для кровли и основного типа крепления

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

Инструмент для фальцевой кровли

Для грамотного монтажа может потребоваться много инструментов, разных насадок для них и иных элементов. Перед установкой стоит подготовить следующий кровельный инструмент для фальцевой кровли:

1. Все возможные измерительные устройства – отвес, уровень, нивелиры.
2. Инструмент для выявления разности между высотой всех поверхностных точек по отношению к тому или иному выставленному уровню. Оборудование требуется для измерения возможного повышения уровня.
3. Ручные и более современные электрические ножницы, которые нужны для раскроя и аккуратного высечения кровельных элементов.
4. Ниблер для осуществления оперативного процесса заточки.
5. Ножовка и строительный лобзик для эффективного устройства обрешетки.
6. Стандартная болгарка.
7. Бытовая дрель и перфоратор.
8. Крепежный пистолет для проведения выпрессовки. Каучуковые и выполненные из дерева киянки.

Инструмент для монтажа фальцевой кровли

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию.

Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем.

Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Что такое кляммер и зачем он нужен

В процессе обустройства кровельного фальцевого покрытия используются такие крепежные устройства, как кляммеры. По сути, это специальное приспособление, которое предназначено для крепления кровельных листов. Можно не использовать гвозди, которые могут нарушить целостность и полную герметичность покрытия.

Использование кляммера серьезно упрощает процесс монтажа кровельного покрытия, обеспечивает общую долговечность системы. Отделка кровли подобными элементами делает ее эстетичной и максимально герметичной.

Кляммер

Обрешетка под фальцевую кровлю

Крепление фальцевой кровли осуществляется строго к предварительно установленной обрешетке. Это поможет предотвратить провис листов стали, но только если будет полностью соблюден требуемый размерный ряд шага.

В качестве обрешетки используются такие материалы, как:

1. Оцинкованный металлический профиль.
2. Экологичный деревянный брус 50 на 50.
3. Доска 100 на 32.

Данные элементы крепятся строго снизу и по направлению вверх, то есть от карнизной части к кровельному коньку. Если ставится металлическая обрешетка или разряженная обрешетка из дерева, до ее установки по стропилам стоит применять качественную противоконденсатную пленку. При использовании специальной сплошной обрешетки или иного полностью сплошной основы по всему настилу потребуется уложить особую пленку категории пародиффузионной.

Шаг обрешетки — 20 сантиметров, допускается использовать шаг в диапазоне 20-40 сантиметров.

Материал обеспечивает следующие преимущества:

• Устройство постоянно действующего вентиляционного канала, который будет отводить конденсированную влагу, появляющуюся на обратной стороне кровли, выполненной из металла;
• Эффективное предотвращение разрушительной коррозии металлических элементов, а также гниение элементов из дерева;
• Значительное снижение шума от осадков.

Там, где осуществляется установка узлов кровли — ендов, кровельных карнизов, а также соединений и примыканий к разным выступающим элементов сооружения, монтируется второй обрешеточный профильный элемент. Это дает повышенную прочность и жесткость установленным панелям.

Доборные элементы

Конструкция обрешетки делается ровной, недопустимо наличие углублений, а также разных выступов. Кровельные ребра и стандартные коньки монтируются прямолинейные, а самая нижняя доска тоже прямой.

Если обрешетка выполняется из дерева, предпочтение стоит отдать таким породам дерева, как осина, ель, пихта, сосна. Влажность досок не должна быть больше 12%. Для придания древесине прочности, для ее долговечности, материал стоит пропитать специальными антисептиками.

Обрешетка

Значительно увеличить время эксплуатации деревянной обрешетки можно посредством покрытия ее олифой. На уже готовую обрешетку укладывается структурная пародиффузионная пленка. От грамотного обустройства обрешетки зависит ее долговечность, а также качество всей кровли, в целом. Даже относительно небольшой прогиб листов в состоянии ослабить плотность смонтированных фальцев.

Если монтируется утепленная кровля, в обязательном порядке должна быть обеспечена качественная вентиляция. В этой ситуации сначала ставится контробрешетка, под нее монтируется специальная гидро-ветрозащитная мембрана и только потом сама обрешетка

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным. Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. Металлочерепица подойдет для кровли в 20%. Профнастил идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

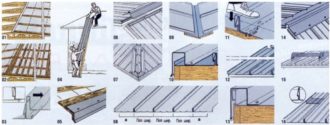

1. Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

Монтаж снегозадержателей

Работа по установке кровли предусматривает монтаж специальных ограждений. Это своего рода снегозадержатели, которые в состоянии решить огромное количество разных задач.

Посредством ограждений можно снизить сход снега с крыши. Это полностью предотвратит вероятность ущерба здоровью и имуществу. Можно защитить рядом со зданием растущие насаждения.

Ограждения серьезно улучшают условия труда в процессе выполнения работ, связанных с обслуживанием крыш. Снегозадержатели эффективно предупреждают вероятное повреждение водостока.

Подобные ограждения на крыше важно выполнять в полном соответствии с требованиями, официально зафиксированными в СНиП 21-01-9. В документах указано, что ограждения обязательно должны присутствовать на кровлях с углом наклона 12 градусов и с общей высотой карниза от 10 метров.

Снегозадержатели для фальцевой кровли должны быть не просто надежными и прочными, но также привлекательными по своим внешним характеристикам. Желательно проследить за тем, чтобы конструкция полностью соответствовала общему стилю дома. Для этого используются специальные профильные трубы или похожие материалы. Все детали ограждения стоит окрашивать специальной полимерной краской на специальной порошковой основе.

Монтаж снегозадержателей

Подробная установка фальцевой кровли на видео ниже:

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

2017-02-07

Дачный эксперт
