Кровля по металлическим стропилам узлы

В этой статье:

Преимущества и недостатки металлических стропил

Стропильная система выполняет роль основы любой скатной кровли. Ее элементы, как правило, изготавливают из древесины. Этот материал является экологичным, имеет малый вес, что облегчает процесс монтажа.

Возводить стропильную систему дерева можно без привлечения специальной техники. Однако использование деревянных стропил не всегда целесообразно. Если длина кровельного ската превышает десять метров, то лучше использовать металлические стропила.

Применение металлических стропил

Металл представляет собой тяжелый и довольно дорогой материал. Но в то же время он обладает высокой прочностью и ему можно придать практически любую форму.

В некоторых случаях при возведении каркаса крыши намного удобнее использовать металлические элементы вместо традиционных деревянных.

Стропильная система из металла применяется в следующих случаях:

Для изготовления стропильной системы требуется длинный брус (более 10 метров);
Для придания крыше дополнительной жёсткости.

Металлическая стропильная система применяется в основном при строительстве промышленных зданий, таких, как вокзалы, супермаркеты, бассейны, склады и т.д. В частном строительстве металлические стропила для крыши применяются достаточно редко, поскольку эти элементы имеют высокую стоимость. К тому же выполнить их транспортировку и монтаж довольно трудно.

Стропила из металла используются в случаях, когда длина ската кровли превышает 10 метров. В таких случаях уместно использовать выполненные из металла прогоны, опоры конька и мауэрлат. Мауэрлатный брус заменяется на мощный швеллер. Металлические стропила закрепляются к нему посредством приваренных уголков.

Преимущества и недостатки

Технология с применением легкого стального каркаса является передовой технологией использования металлических элементов. Элементы металлических ферм изготавливают из парного облегченного оцинкованного профиля.

Конструкции из металла обладают следующими преимуществами:

Пожаробезопасность. Стропильная система не содержит элементы из горючих материалов. За счет этого исключается вероятность возгорания постройки с крыши.
Не нужно выполнять ежегодную обработку конструкции с помощью антипиренов и антисептиков.
Длительный срок службы. Изготовители дают гарантию на сто лет. Такая конструкция не подвергается воздействию плесени, грибка и гнили. Защита металла от коррозии обеспечивается нанесением цинкового покрытия.
При выполнении работ полностью отсутствуют отходы. Это связано с высокой точностью параметров конструкции из металла. Выполнять монтаж подобной конструкции можно круглый год.
Экологичность. Конструкции состоят из экологически чистых материалов, которые легко поддаются утилизации. Важно отметить, что детали конструкции не нужно обрабатывать химическими реагентами, которые оказывают негативное влияние на организм человека.

Металлические стропила будут хорошим вариантом для многоэтажных зданий. Их также применяют в качестве основы под керамическую черепицу, так как этот материал оказывает существенную нагрузку на стропильную систему.

Однако в других случаях использование стропил из металла нецелесообразно, так как они имеют следующие минусы:

Выполнить транспортировку и монтаж таких стропил достаточно трудно.
Металлические стропила имеют большой вес. Потребуется специальная техника для их подъема и последующей установки.
При высоких температурах стропильные фермы из металла достаточно быстро деформируются. При пожаре они очень быстро провисают, в результате чего происходит обрушение всей крыши.
Высокая стоимость кровельной конструкции из металла.

Комбинированные стропильные системы

При возведении крыш достаточно часто применяются комбинированные стропильные системы. В них используются не только деревянные, но и металлические элементы.

У данного способа есть определенные нюансы, которые следует учитывать. Деревянные и металлические элементы не должны контактировать, так как при резком изменении температуры на металлических деталях образуется конденсат, который вызывает гниение частей из дерева.

Этого можно избежать, если предварительно обработать деревянные элементы влагостойкими составами и антисептиками. Также можно изолировать дерево от металла с помощью рубероида.

Виды металлических ферм

Классификация стропильных ферм из металла по поясам:

с параллельным поясом. Этот вариант имеет множество однотипных деталей, одинаковую длину пояса и стержней решетки, малое количество стыков, а также полную унификацию конструкции. Все это делает процесс монтажа металлических ферм достаточно легким. Стропильные фермы этого типа можно применять под мягкое покрытие кровли.

трапецеидальная(односкатная). Ее характеризует устройство узлов повышенной жесткости, а также отсутствие в средней части фермы длинных стержней. Такая конструкция является достаточно экономичной.

ферма полигональной конструкции. Этот вариант является достаточно сложным и обычно применяется при строительстве зданий с большим пролетом и весом. Использование ферм этого типа позволяет сэкономить большое количество стали. Применять подобную конструкцию для небольших построек нецелесообразно, поскольку экономия будет небольшой.

треугольная конструкция фермы.К преимуществам этого типа можно отнести легкость изготовления, а также возможность использования для крыш, имеющих большой угол уклона. Следует отметить, что большинство опорных узлов имеют сложное устройство. Для изготовления длинных стержней в центральной части фермы требуется значительное количество материала.

Что нужно учитывать при расчете металлических конструкций

Для выполнения расчета металлических ферм нужны определенные знания. Обычно расчеты выполняются специальных компьютерных программах. Расчеты должны быть точными, поскольку от этого будет зависеть прочность и надежность конструкции. При этом необходимо брать в расчет следующие факторы:

Постоянные нагрузки на конструкцию (вес кровельного покрытия и стропильной системы);
Дополнительные нагрузки (ветровые, снеговые, вес людей, находящихся на кровле);
Периодически возникающие нагрузки (ураганные, сейсмические).

Теплоизоляция металлических стропильных ферм

Важно отметить, что конденсат опасен не только для стропильного каркаса, но и для теплоизоляционного материала. Большая часть утеплителей утрачивают полезные качества при намокании. По этой причине его следует укладывать над стропильными ногами из металла или под ними.

При укладке теплоизоляционного материала под стропилами все остальные элементы кровельного пирога должны располагаться выше слоя утеплителя. Это делают для того, чтобы не допустить появление мостиков холода.

При возведении металлического каркаса крыши необходимо обратиться к кровельщикам, имеющим подобный опыт.

Выводы

Металлические стропила применяются в основном при строительстве промышленных и общественных зданий.
Конструкции из металла очень прочные. Они способны выдерживать огромные нагрузки.
Достаточно часто применяются стропильные конструкции комбинированного типа. В их состав входят металлические и деревянные элементы.
Основными элементами стропильных ферм из металла являются решетка, нижний и верхний пояс.
Прочность и надежность возводимой конструкции напрямую зависит от точности расчетов. На выбор вида металлических систем влияет величина уклона кровли.

:

Источник: http://info-krovlya.ru/raznoe/metallicheskie-stropila.html

Металлические стропила для крыши – особенности устройства и монтажа

Стропила и обрешетка – каркас крыши, который несет на себе всю тяжесть кровельного пирога, термоизоляции, снеговую нагрузку, поэтому они должны обладать высокой несущей способностью, прочностью. Идея использовать металлические стропила, чтобы конструкция кровли получилась более жесткой, не нова, но ранее она применялась в основном для перекрытия промышленных или хозяйственных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам крыши, если длина ската превышает 10 метров.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

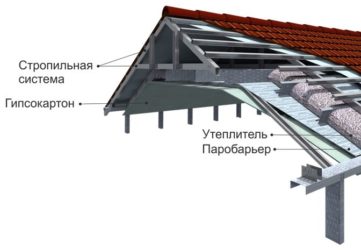

Конструкция кровли со стропильным каркасом

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

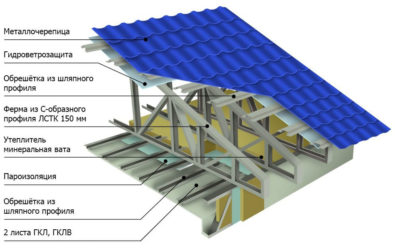

Устройство металлического каркаса

Учтите, что металлические и деревянные элементы каркаса нельзя соединять между собой без прокладки из гидроизоляционного материала или обработки антисептическим препаратом. Так как металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и загниванию стропил.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Устройство стропильной фермы

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Двухскатная стропильная ферма

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и обрешетка крыши образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

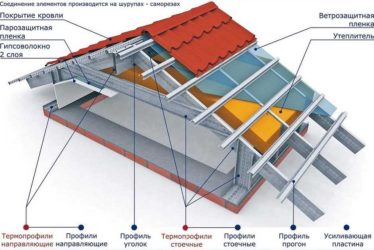

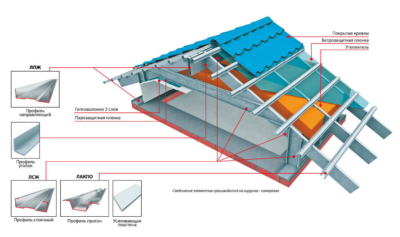

Основные узлы металлического стропильного каркаса

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/obreshetka/metallicheskie-stropila-dlya-kryshi.html

Металлические стропила для крыши — Кровля и крыша

Всю массу крыши и дополнительные снеговые нагрузки принимают на себя стропила с обрешеткой. Поэтому важно, чтобы конструкция имела высокую несущую способность и была прочной. Обычно для этого используют деревянные материалы, но если скат больше 10 метров целесообразнее применить металл. В прошлом стальные стропила устанавливали только на промышленных зданиях, сейчас ситуация стала меняться. Предлагаем узнать где применяют металлические стропильные системы, как разновидности бывают, а также достоинства и недостатки изделий.

Область применения металлических стропил

Как материал, металл отпугивает строителей своей дороговизной и большим весом. Вручную выполнить монтаж такой крыши очень сложно. Однако, у него высокая прочность и гибкость, что позволяет изготовить кровлю любой формы.

Обычно металлические стропильные системы применяют в следующих случаях:

когда требуется сделать слишком длинный скат и деревянный брус будет прогибаться под собственным весом;
создать жесткую, сложную по форме конструкцию.

Как правило, металлическая стропильная система на крышах применяется в коммерческом строительстве: склады, магазины, бассейны и так далее. Стропильная система в частном строительстве редкость, так как сам материал дорогой. Кроме того, доставить длинные стальные балки на объект в черте города сложно.

В строительстве применяют стропила из металлических прогонов, особые опоры для конька и мауэрлатный брус из швеллера. Крепление скатов происходит через уголки, закрепленные сваркой.

Разновидности металлических систем

Несмотря на то что в статье обсуждаются металлические стропильные системы, их можно разделить по применяемым материалам. Существует две разновидности:

В первом варианте каркас изготавливают из стальных профилей с оцинковкой, благодаря чему изделия не боятся влаги. Благодаря повышенной прочности как стропил, так и обрешетки, шаг можно увеличить до двух метров. Детали крепят между собой либо сваркой, либо специального крепежа. Максимальная длина металлической стропильной ноги составляет 30 метров. Срок службы таких конструкций значительно выше деревянных.

Металлические стропильные балки можно сделать самостоятельно, сварив несколько уголков вместе.

Цельно металлические стропила редко производят отдельно, обычно они собираются в готовые фермы в форме треугольника. Их можно встретить на промышленных и спортивных объектах, так конструкция дает возможность перекрывать большие пролеты. Иногда такие фермы используют и при жилом строительстве, когда само здание имеет металлический каркас.

Второй вариант подразумевает комбинацию металла и древесины. При этом прямого контакта материалов нет, так как на стальных деталях при низких температурах образуется конденсат. Лишняя влага разрушает дерево и приводит к гниению, что снижает прочность конструкции.

Для безопасности поверхность древесины обрабатывают влагостойкими средствами и антисептиками. Гарантировать отсутствие воздействия конденсата химическая пропитка не может, поэтому в дополнение используют прокладку из рубероида.

Особенности крепления

Стропила из металла собирают в готовые фермы, они могут треугольные, арочные или трапециевидные. Внутри конструкции к балкам под углом приваривают ребра жесткости, образующие уголки. Благодаря этому система получает дополнительную прочность. Крепление готовых объектов производят одним из двух способов:

Сварка. Работа со сварочным аппаратом придает особую прочность конструкции, благодаря чему увеличивается несущая способность. При грамотном расчете крыши из металлических стропил снижается нагрузка на фундамент. Единственным сварочного соединения является потребность в квалифицированных специалистах.
Болты. Это довольно быстрый вариант сборки стропильного каркаса. Однако он не отличается особой прочностью и жесткостью конструкции. Его допускается использовать в частном строительстве и на объектах со скатом крыши не больше 10 метров.

В магазинах продаются сварные фермы, рассчитанные на определенные климатические зоны и сделанные по нормативным размерам. Такие изделия подойдут для стандартных домов.

Достоинства металлической стропильной системы

Стропильная система из металла не имеет ограничений по минимальному углу наклона, он может быть вплоть до 1°. Материал позволяет сделать конструкцию любой формы и сложности. Сами балки могут быть собраны из уголков, тавров, профильных труб прямоугольного сечения. Перед тем как собрать готовую стропильную систему проводят точный расчет, учитывающий все возникающие нагрузки: постоянные и временные. Сильные стороны стропильных ног из металла следующие:

Высокая пожарная безопасность. Металлические фермы и каркасы не горят, что очень важно для крыши. Даже если вспыхнет пламя, такие конструкции не обрушатся.
Обслуживание. Деревянные детали ежегодно нужно обрабатывать антисептиками и антипиренами. Оцинкованный слой на стальных деталях защищает поверхность от коррозии на протяжении всего срока эксплуатации.
Отсутствие остаточных материалов. Перед тем как смонтировать крышу все детали подготавливают либо на заводе, либо на специальной площадке. После доставки останется собрать конструкцию и крыша готова. При строительстве из дерева остается много мусора в виде обрезков, опилок и так далее.
Продолжительный срок службы. Грамотно спроектированная и профессионально собранная крыша из металлических стропильных ног простоит 100 лет. Даже самые прочные деревянные каркасы рассчитаны на меньшее время жизни.
Экологичность. Металлические конструкции не выделяют токсинов и поддаются переработке. Если понадобится переделка крыши, то старые профили можно продать, а вырученные деньги вложить на реконструкцию.

Для стропильных систем из металла с длиной ската от 10 до 12 метров целесообразнее использовать сварное соединение.

Недостатки стропильной системы из металла

Все вышеописанные достоинства больше подходят для промышленного и коммерческого строительства. Такие решения редко применяют при возведении жилых частных домов. Несмотря на повышенную прочность, большой шаг между стропилам и разряженную обрешетку стоимость конструкции выше деревянной. Помимо этого, к недостаткам относят следующие пункты:

Теплопроводность. Металл является отличным проводником тепла, поэтому он становится мостиком, передающим холод внутрь здания. В этом отношении дерево лучший вариант. Для решения этой проблемы увеличивают толщину кровли за счет применения слоя утеплителя.
Транспортировка и монтаж. Часто фермы доставляют уже в собранном виде, а так как они имеют большие габариты, перевозка создает определенные трудности. Кроме того, если деревянный каркас можно собрать вручную, то металлические стропила тяжелые и подаются краном.
Термическая деформация. При высоких температурах, например, при пожаре, металл деформируется из-за чего дальнейшая эксплуатация становится невозможной.

Применение металлических стропил целесообразно только в том случае, если длина ската больше 10 метров. Еще одно важное условие — нагрузка на квадратный метр 450—600 кг.

https://www.youtube.com/watch?v=UC58u-KCleE

Рассчитывая стропильную систему крыши на собственном доме, руководствуйтесь не только затратами на разовое возведение конструкции. Просчитайте будущие расходы на обслуживание стропильной системы, безопасность и срок эксплуатации. Возможно, получится так, что однажды сделанная металлическая крыша будет выгоднее регулярной замены деревянной.

Металлические стропила и система из профиля для крыши
Области применения металлических стропил для крыши и их разновидности. Особенности крепления, преимущества и недостатки системы.

Источник: build-experts.ru

[content-egg module=GdeSlon template=compare]

Весьма трудоемким процессом является возведение крыши, однако оно служит весьма благородной цели – защите строения от осадков, ветра, потери тепла.

Стропильная система крыши — это важнейший и самый важный элемент конструкции крыши, который обеспечивает ее устойчивость и прочность.

Если вы решили строить дом самостоятельно, знайте, что монтаж стропил своими руками, которые являются основанием всей конструкции крыши, является вполне выполнимым при правильном подходе к делу и соблюдении всех норм и правил.

Что необходимо знать о конструкции крыши и системы стропил

Перед тем как правильно воплощать в жизнь монтаж стропил своими силами, нужно разобраться в принципах конструкции крыши.

Как правило, крыши домов имеют наклонные плоскости, называемые скатами. Фундаментом скатов кровли как раз и является стропильная система (каркас) в комплексе с лежащей на ней обрешеткой для кровельного настила.

Устройство стропильной системы.

Стропильные ноги нижними торцами обычно упираются в мауэрлат. На пересечении скатов получаются наклонные и горизонтальные ребра.

Горизонтальное ребро называется коньком, а на пересечении скатов, которые образовывают входящие углы, получаются ендовы и разжелобки.

Источник: https://krovlyaikrysha.ru/metallicheskie-stropila-dlya-kryishi.html

Металлическая кровля крыши — правила монтажа

Что строители подразумевают под термином — металлическая кровля. Здесь всё просто — это кровельный материал, изготовленный из металла. Производители сегодня предлагают их не очень большой ассортимент. Но, как показывает практика, именно это кровельное покрытие сегодня самое популярное.

Металлическая кровля крыши — основные типы

Разновидностей металлических покрытий для кровли достаточно много. Из всего многообразия таких крыш можно выделить следующие основные типы:

Листовые плоские кровельные стальные покрытия (фальцевая кровля).
Металлочерепичные покрытия.
Профнастил.
Покрытие кровли из цветного металла.

Большая часть вышеназванных кровельных материалов покрыта тонким слоем полимеров, дополнительно защищающих их от коррозии. Эти покрытия устойчивы к воздействию ультрафиолетового излучения, высокой температуры и прочим разным воздействиям.

Фальцевая кровля

Наиболее распространенным и ставшим традиционным покрытием для кровли является оцинковка. Это самый простой для монтажа на кровле материал, использующийся также для производства элементов водосточной системы — желобов и труб, его также применяют для обустройства свесов карниза. Кровельную сталь с обеих сторон покрывают цинковыми слоями, что предотвращает появление коррозии. В качестве кровельного покрытия используются стальные листы толщиной не больше 0,5 миллиметра. Также, в последние годы часто используется сталь алюцинк — это лист стали, покрытый сплавом алюминия, кремния и цинка (соотношение 55, 1,6 и 16%).

Профнастил – это профилированные стальные листы. Их профилируют, чтобы сделать еще более жесткими. Профлисты используются чаще всего в промстроительстве, для обустройства межэтажных перекрытий, различных оград.

Фальцевая металлическая кровля – покрытие крыши, в котором заранее объединенные стальные листы (картины) соединяются с помощью фальцев. А фальцы – это тип шва, который используется для скрепления отдельных элементов стальной кровли.

Широко использующееся сегодня покрытие для кровли частных домостроений – это металлочерепица. Основные преимущества черепицы из металла: этот стройматериал легкий, быстро монтируется, имеет множество цветовых оттенков и достаточно продолжительный срок использования, сравнительно дешевый.

Основные виды кровельных покрытий из цветных металлов:

медная кровля;
алюминиевая кровля;
кровля из сплавов 2 металлов — цинка и титана.

Медь — один из самых широко распространенных видов цветных металлов. Этот металл практически не корродирует, не рассыпается, кроме того у него максимально низкие эксплуатационные расходы — его обслуживание не вызывает усилий и затрат. А интересные, меняющиеся от времени оттенки придают кровле дополнительно неповторимый внешний вид. Но медь имеет существенный недостаток — очень высокую первоначальную стоимость материала.

Это тоже важно знать: Монтаж металлочерепицы – задача под силу каждогоМедная кровля

Алюминий очень легкий, поэтому для него можно использовать практически любую стропильную систему или обрешетку. Металлочерепица из алюминия долговечная, устойчивая к различным осадкам и другим явлениям природы, практически не меняющая свою окраску в ходе эксплуатации.

Сплав цинка и титана имеет практически те же достоинства, как и медь. Материал совсем не ржавеет, имеет очень продолжительный срок эксплуатации. Существенным преимуществом этого стройматериала является его стоимость, которая в 2 раза дешевле цены меди.

Важно, когда строится металлическая кровля выбрать правильно необходимый тип материала ее покрытия.

Металлическая кровля — узлы конструкции

Металлическая кровля размещается на стропилах из брусьев или досок 5х20 см, и обрешетке из брусков 5х5 см. Чтобы кровельное покрытие не прогнулось, брусья размещают на расстоянии 20 см друг от друга.

Карнизный свес набивается досками без промежутков. Ширина настила должна быть не меньше 70 см. Коньковый стык образуется 2 досками, размещают их под углом одну к другой.

Большая часть монтажных работ по укладке стальной кровли осуществляется на высоте больше 1,9 м, и поэтому требует повышенного внимания, а также применения различных страховых механизмов.

Оцинкованные стальные листы — тяжелый стройматериал (его вес 4,5 кг 1м2 х 0,5 мм), поэтому картины создают из оцинкованных листов внизу на земле, а затем с помощью тельфера или подъемника поднимают вверх.

Монтаж металлической кровли

Рассмотрим на примере, как возводится металлическая кровля из оцинковки. Монтажные действия предваряет проведение подготавливающих работ:

Проверка соответствия уклонных углов (металлическая кровля из оцинковки должна иметь наклон в диапазоне 16-30°).
Проверка прочности монтажа обрешетки.
Проверка качества листов покрытия (поверхность должна быть выровненной, без вздутий, цинковое покрытие, соответственно, быть качественным).

Кроме кровельных оцинкованных листов при выполнении работ требуются:

Кровельные гвозди (0,4х5 см) — для закрепления покрытия.
Гвозди 0,4х10 см — нужны для прикрепления костылей.
Крючья для крепления желобков, которые можно сделать самостоятельно из стальных прутов 42х2х0,5 см.
Костыли крепления карнизных свесов (45х2,5х0,5 см).
Кляммеры, закрепляющие кровельные картины на обрешетке.

Возведение металлической кровли начинают с размещения костылей на протяжении свеса карниза через 70 см, и с шагом от края не меньше 15 см. Прибиваемые к обрешетке костыли используются для поддерживания картин. Чтоб монтаж костылей осуществлялся ровно, вначале их прибивают с каждой стороны карниза и натягивают между ними шнурок или веревку.

Картины изготавливают, путем отгиба листовых кромок на всех сторонах. Эту операцию осуществляют с помощью разных инструментов, но профессионалы используют специальные станки — фальцегибочные. Чтобы дождевая влага беспрепятственно стекала, листы скрепляют на короткой их части между собой лежачими фальцами, а на длинной стороне стоячими или гребневыми фальцами.

Это тоже важно знать: Выбираем профнастил для крыши: советы специалистов

Уже готовые картины закрепляют на обрешеточной поверхности кляммерами, прибиваемыми одним их концом к бруску. Противоположный их конец должен попасть в гребневый фальц. Они (кляммеры) размещаются на краях всех листов покрытия, составляющего картину. После крепежа 1 полосы, 2 полосу передвигают на 5-6 см, чтобы развести в разные стороны лежачие фальцы. Аналогично, на 5-6 см сдвигаются и стоячие фальцы.

Такие соединения бывают одинарными и двойными. В разжелобках и там, где влага, осадков больше всего накапливается, а также, когда металлическая кровля имеет небольшой наклон, соединение делают двойным.

Самым простым методом соединения оцинковки считают отворотку, которая делается при помощи мотка и бруска. Имеются также специализированные инструменты, называющиеся гребнегибы, заметно ускоряющие время монтажа стальной кровли.

Лишние части металла кровли обрезают спецножницами. После этих всех действий, полосы края разжелобка скрепляют лежачим фальцем, отгибаемым в направлении самого разжелобка. Чтобы получить наилучшее уплотнение мест всех соединений или фальцев, их промазывают замазкой из сурика, битумным, или еще лучше — силиконовым герметиком.

Ремонт кровли

Металлическая кровля имеет сложную ремонтопригодность, стандартный ремонт включает демонтаж и разборку поврежденного участка — это очень сложный, с большими трудозатратами процесс. Поэтому такой ремонт дорогостоящий. Есть и альтернативные варианты ремонта без разборки и замены листов металлического стройматериала.

Небольшие по площади повреждения (менее 0,5 см) заделывают, по возможности, акриловым/силиконовым специальным кровельным герметиком, суриковой смазкой. Их наносят шпателем, слоем менее 0,8 см.

Молниезащита металлических кровель

Молниезащиту на кровле из металла можно не устанавливать. Однако из-за отсутствия молниеприемников у домовладельцев могут появиться проблемы с различными надзорными строительными органами. Металлическая кровля иногда выполняет сама функции молниеприемников, но для этого все выступающие ее элементы (в т.ч. неметаллические) должны иметь соединения с кровлей, иначе у всех кровельных элементов должен быть хороший контакт по всей кровельной поверхности.

Важно придерживаться технологии строительства металлической кровли, чтобы она прослужила домовладельцу как можно дольше.

Источник: http://www.krovlyakrysh.ru/vidy-krovelnyh-materialov/metall/metallicheskaya-krovlya/

Разновидности металлических стропильных конструкций

Система стропил составляет основу для скатной крыши. Чаще всего для них используется дерево. Металлические стропила применяются в тех случаях, когда требуется придать несущей конструкции повышенную прочность. Рассмотрим подробно достоинства, недостатки, правила выбора материала и особенности монтажа конструкции, а также необходимые условия предпочтения именно металла для каркаса.

Металлические стропила

Роль стропил в постройке

Стропильный каркас представляет собой основу формирования ската крыши. Для того чтобы эта система выдерживала нагрузки, должны быть проведены соответствующие расчеты.

Каркас кровли выполняет следующие функции:

придание крыше требуемого уклона для лучшего стока дождевой воды;
формирование формы ската;
создание основы для монтажа кровли;
распределение нагрузки, которое зависит от расстояний между стропилами и их сечения.

Несущая конструкция каркаса должна выдерживать общий вес:

снега;
гидро и теплоизоляционных материалов;
непосредственно кровли;
рабочих, проводящих монтаж.

Кроме этого, следует учитывать нагрузки, которые могут возникать периодически. Например, сильный ураганный ветер, сейсмическая нестабильность.

От точности инженерных расчетов зависит внешний вид, функциональность и надежность стропильной конструкции

Какие бывают стропила

Существует несколько видов стропильных систем, включающих каркас и обрешетку. Чаще всего для этих целей применяется древесина, но при большой нагрузке и значительных площадях наклонных поверхностей этот материал не подходит.

Справиться с ситуацией, если применяется только дерево, можно большим количеством стропильных ног и увеличением площади сечения. При этом оказывается дополнительная нагрузка на несущие стены и фундамент. Снять нагрузку с основания строения и стен могут надежные сооружения из металла или комбинации металла с деревом.

Металлические конструкции

В качестве материала изготовления выбирается профиль из оцинкованной стали. Обрешетка и стропила из данного материала влагоустойчивы, прочны и достаточно легки.

После проведенной обработки такие элементы будут служить десятилетиями

Допустимый шаг может составлять до 200 см. Применяется этот вариант для скатов от 7 м. Кровля по металлическим балкам крепится при помощи специальных дополнительных деталей, сварки. Применение гнутого профиля позволяет минимизировать расход материала.

Это важно! Цинковое покрытие обязательно должно быть качественное.

Деревянные стропила

Древесина подходит для скатов до 7-10 м.

Крепеж может выполняться при помощи металлических элементов, саморезов и гвоздей.

Допустимый шаг – порядка 0,8 м.

Комбинированные системы

Сочетание деревянных и металлических элементов позволяет построить стропильную систему, которая дешевле металлической. И имеет шаг стропил шире, чем у деревянной системы.

Комбинированная система На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Комбинированная система монтируется с соблюдением определенных условий: специальной обработки используемых деревянных элементов и применения гидроизоляции. Это необходимо для увеличения эксплуатационных качеств древесины при ее близости к металлу.

Достоинства металлического каркаса

Металлоконструкции для кровли имеют следующие плюсы:

Большой срок службы. При правильном подборе материала и качественном монтаже конструкция прослужит более века.
Пожаробезопасность. Изготовление производится с применением негорючих материалов.
При локальных возгораниях подобная система дольше сохраняет форму и удерживает крышу, чем дерево.
Минимум отходов при монтаже.
Простое обслуживание. Специальное покрытие стали выполняет защитную функцию, что предотвращает разрушение материала, и приводит к отсутствию необходимости ежегодной обработки.
Отсутствует серьезная нагрузка на несущие стены и основание здания.
Экологичность сооружения, отсутствие необходимости обработки химическими реагентами.

Металлический каркас прост в обслуживании

Недостатки применения металлоконструкций

Несмотря на большое число достоинств, каркас крыши из металла используется реже, чем деревянный. Минусы металлических стропил:

Сложность монтажа, при котором зачастую требуется задействовать специальную технику для поднятия тяжелых элементов.
Необходимы слесарные навыки для выполнения работ.
Высокая цена, в сравнении с деревом.
Неудобство транспортировки.
Большая теплопроводность.
При высоких температурах металл деформируется. Это может представлять опасность обрушения во время пожара.
Возможно промерзание при низких температурах.

Металлический каркас деформируется при высоких температурах

Существует большое количество стропильных конструкций (ферм), которые отличаются друг от друга по качественным характеристикам:

используемой схеме выполнения;
форме пролетов и поясов;
габаритам.

Стропила подразделяются на следующие группы:

арочные (отличаются высокой эстетикой, с ними возможно создание сложных форм, что влияет на увеличении расходности материала);
винтовые;
балочные (имеют небольшой вес и требуют минимального расхода материала);
рамные.

Основные элементы конструкции

Существует определенный перечень конструкционных элементов стропильных систем. К нему относятся пояса, которые и образуют контур, а также решетка, собираемая из роскосов.

Металлические стропила для крыши изготовляются из таких элементов:

тавры;
трубы прямоугольного сечения;
трубы круглого сечения;
уголки.

Металлическая конструкция На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Все элементы должны хорошо примыкать друг к другу. Решетка крепится к поясам при помощи специальных элементов. Для опоры несущих сооружений служат подстропильные элементы. Их применяют в тех случаях, когда балки имеют неравномерный шаг.

К сведению! Правильный подбор конструкционных элементов и особенности монтажа должны учитывать временные и постоянные нагрузки.

По форме поясов фермы бывают:

Треугольные. Они оптимальны для большого угла наклона. Требуют значительного расхода материалов.
Полигональные. Ориентированы на мощные строения и большие пролеты. Для небольших построек подобный вариант будет излишне усложненным и нерентабельным.
Односкатные (трапециевидные). Имеют высокие показатели прочности с узлами рам высокой жесткости.
Параллельно расположенные. Этот вариант подходит для мягкой кровли в качестве универсального варианта, включающего повторяющиеся узлы.

Металлическая конструкция

Решетки

Системы решеток подразделяются на 3 вида:

Раскосные, требующие значительного расхода материала.
Треугольные, применяемые чаще всего при монтаже параллельных или поясов-трапеций.
Прочие специальные, например, крестовые.

Обоснованность выбора металла

Стропила из металла – это основательная конструкция, которая обладает повышенной прочностью к нагрузкам. Металл применяется в тех случаях, когда каркасу нужна высокая жесткость, используется брус от 7 или 10 метров, уклон ската от 1º.

Металлические стропила требуют наличия навыков и подходящих инструментов для монтажа. Крепление стропил должно быть особенно тщательным, с привариванием уголков.

Конструкция металлической кровли будет оправдана экономически только в том случае, когда проведены расчеты нагрузки, и она составляет не менее 450 кг. И скат имеет длину более 10 метров.

Материалом изготовления служит оцинкованный металл. Чаще всего это парный профиль. Для крепежа применяется:

сварка с применением балок;
болты;
саморезы.

Материалом изготовления служит оцинкованный металл

При расчете металлоконструкции учитываются сечения элементов, просчитывается количество сварочных швов и количество дополнительных расходных материалов.

Профильные трубы – наиболее частый выбор для организации стропил частного дома. В сравнении с другими системами, эта выигрывает за счет более простого монтажа и меньшего веса. Размер сечения подбирается в зависимости от конкретной системы стропил, размера крыши, угла наклона ската, расчетной нагрузки и других параметров.

В видео можно увидеть стропильную систему с применением металлического каркаса:

Это может быть интересно! В статье по следующей ссылке читайте о декоративных садовых фигурах: из чего изготавливаются, в каких стилях ландшафтного дизайна применяются.

Заключение

Если от каркаса крыши требуется повышенная прочность, то металл – именно тот материал, который способен выполнить это требование. Но надо помнить, что монтажные работы требуют определенных навыков и квалификации. При изготовлении каркасов из металла лучшим выходом будет доверить эту работу специалистам.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/metallicheskie-stropila/
