Куда вкручивать саморезы в профнастил?

Правильное крепление профлиста саморезами на крыше — инструкция

Такое современное кровельное покрытие как профнастил пользуется заслуженной популярностью среди владельцев частных домов. Однако в случае некорректного монтажа материала довольно скоро крыши теряют свою герметичность и возникают проблемы с подтекающей водой. В материале ниже речь пойдет о том, как правильно крепить профлист саморезами, чтобы его долговечность, прочность и презентабельный внешний вид не поддавались сомнениям.

Какие саморезы нужно выбирать для листов профнастила

Поскольку профлист отличается довольно малой массой наряду с жесткостью, его укладку можно производить на разреженную обрешетку. В целом, профнастил – это лист оцинкованной стали, сформированный под определенный профиль и покрытый защитным слоем краски или полимера.

Способ и качество крепления кровельного профнастила напрямую влияет на общую герметичность покрытия, срок службы крыши и прочность ее конструкции.

Требования к элементам крепления

В связи с этим, крепежным элементам предъявляют следующие требования:

1. Наконечники саморезов должны иметь форму сверла, чтобы не нужно было просверливать заранее отверстия для крепления профнастила.
2. Для кровельных работ нужно использовать только оцинкованные саморезы, способные не окисляться при постоянном контакте с влажной средой или осадками.

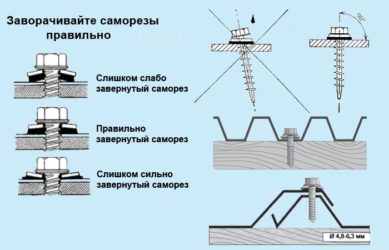

3. Обеспечить плотное прилегание и герметичность покрытия можно, если крепление листов профнастила выполнять с помощью саморезов с уплотнительными прокладками из резины, латекса или неопрена.
4. По длине крепления для профлиста должны превосходить общую толщину кровельного материала и обрешетки под него на 2-3 мм.
5. Оптимальными считаются саморезы с размерами: 4,8×28 мм, 4,8×50 мм и 4,8×60 мм (чаще применяется для обшивки конькового прогона). Однако в продаже можно встретить крепления с длиной в пределах 19-250 мм и сечением 4,8-6,3 мм.
6. Для того, чтобы крепление профлиста саморезами на крыше было надежным, желательно подбирать саморезы со шляпками, окрашенными в цвет профнастила, чтобы они не были слишком заметны.

Плановый расход саморезов для укладки профнастила составляет 8-10 штук на каждый 1 м2 сплошной поверхности. Для закрепления торцевых планок и фасонных элементов крепежных деталей понадобится примерно в 1,5–2 раза больше.

Места крепления, шаг — куда крутить саморезы на крыше

Обратите внимание, что количество саморезов, которые используются для укладки профнастила, влияет на функциональные качества кровли. Так, если их будет слишком много, в конечном итоге кровельный материал деформируется, а большое количество отверстий в нем приведет к утрате герметичности кровли. Недостаток крепежных элементов приводит к тому, что под воздействием сильного ветра материал может быть сорван с крыши и испорчен.

Опытные строители разработали схему, как и куда крутить саморезы в профнастил:

• На сплошной поверхности ската фиксировать профнастил к обрешетке следует в нижней точке волны, где они соприкасаются.
• Саморез должен входить в слой древесины строго под углом 90º, чтобы обеспечить герметичность.
• Максимальное расстояние между саморезами достигает 0,5 м.
• В центральной части ската саморезы вкручиваются в шахматном порядке, а с краев – в каждую вторую волну. Элементы, которые подвергаются усиленной ветровой нагрузке, в частности торцевые планки, необходимо фиксировать на каждом брусе обрешетки.
• Зная количество листов покрытия и расход креплений на один лист (6-8 штук), можно высчитать, сколько саморезов понадобится для работы.
• Крепление профнастила в верхнюю волну может выполняться только на швах между двумя листами покрытия.

Обрешетка, которая необходима под укладку профильного листа, может крепиться с шагом до одного метра. При этом используются бруски 40×40 или 40×60 мм. Как правило, сложности с обустройством такой конструкции не возникает. Однако саморезы должно использоваться очень качественное, поскольку на кровлю из профлиста приходится существенная нагрузка.

Методика укладки профлиста

Применение профнастила оправдано на крышах углом наклона от 8º. Именно уклон скатной крыши влияет на методику монтажа материала. В любом случае, укладка листов профнастила производится с нахлестом, который позволяет придать стыкам герметичность. Небольшой вес данного кровельного покрытия приводит к тому, что под воздействием сильного ветра повышается парусность крыши. В связи с этим шаг саморезов при креплении профлиста делается не более 50 см.

Общая технология крепления профлиста саморезами на крыше выглядит таким образом:

1. Монтаж покрытия начинается снизу с торцевой стороны крыши. Первый лист должен выходить за пределы ската на 2-3 см.
2. Каждый последующий лист материала застилают поверх предыдущего – таким образом, вода не будет затекать в швы.
3. По горизонтали ряды профнастила укладывается с нахлестом от 10 см, то есть на одну волну. При этом по мере снижения уклона кровли нахлест между листами материала возрастает.
4. По вертикали профнастил укладывается с перекрытием в 20-25 см.
5. Для крыш с уклоном ниже 15º обязательной является проработка всех стыков силиконовым герметиком. Это делается для защиты кровли от проникновения воды.
6. На крайней верхней и нижней рейке обрешетки профнастил фиксируют в каждую волну. На всем остальном пространстве их завинчивают в шахматном порядке.
7. Фиксация профнастила в нижние точки волны обусловлена тем, что это позволяет избежать эффекта рычага при сильном ветре.
8. Профили для обшивки конькового прогона должны быть закреплены в каждой волне.

Обращаем ваше внимание на тот факт, что крыша с перекрытием из профнастила нуждается в периодической диагностике. Если какие-либо саморезы начали раскручиваться или ржаветь, их нужно либо докрутить, либо заменить новыми.

Источник: https://kryshadoma.com/profnastil-proflist/pravilnoe-kreplenie-proflista-samorezami-na-kryshe-instruktsiya.html

Правила крепления профнастила саморезами на крыше: выбор крепежей

Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².

Вариант устройства кровли из профилированного стального листа

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки.

Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

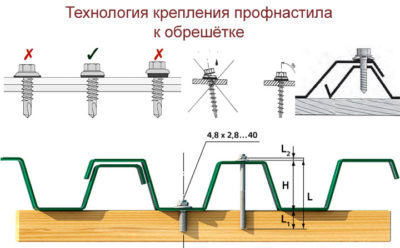

Конструкция специального крепежа для профнастила с уплотнительной шайбой

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

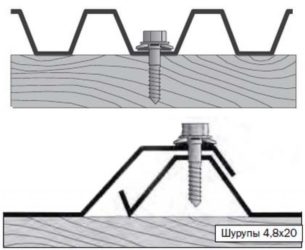

• при установке во впадину листа – длиной 20 мм;
• при установке в месте нахлёста соседних листов – 50 мм;
• для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист

Как правильно устанавливать листы профнастила на крыше

Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.

Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.

Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.

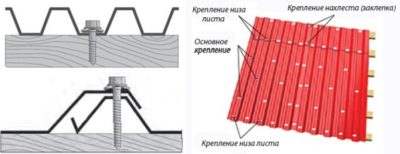

Схема крепления листа профнастила на крыше

Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м2 приходится 4 штуки. Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.

Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.

Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:

• конструкции крыши;
• толщины листов финишного покрытия;
• применяемого профиля.

Как не надо крепить профнастил на крыше, показано в видеоролике:

Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.

Как правильно крепить профлист саморезами

Монтаж гидроизоляции и обрешётки для профнастила

Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.

Наглядно про монтаж профиля из профнастила – в следующем видео:

Установка производится в следующем порядке:

1. Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.

2. Доски набиваются, начиная от нижнего края стропильной системы горизонтально.

3. Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.

4. Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.

Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.

Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок. Применение утепления кровли снижает расходы на отопление до 20-30 %.

Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины протечек кровли

Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.

Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.

Монтаж кровельного покрытия

Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската. Работы производятся в следующем порядке:

• В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.
• Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.
• Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.

Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

• Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.
• Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.
• Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.
• Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.

Резка профлиста

При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.

Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.

Резка профлиста ножницами по металлу

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/pravila-krepleniya-profnastila-samorezami-na-kryshe/

Как правильно крепить листы профнастила на кровлю?

На проблему правильного крепления профнастила на крыше влияют много факторов: длина ската, его наклон, стропильная система, качество материала и многие другие. Немаловажным моментом будет — какой конкретно тип листа используется, в соответствии чего подбирается конструкция каркаса под обрешетку.

Прежде чем приступать к монтажным работам, стоит разобраться во всех этих нюансах, чтобы действительно получить качественный кровельный настил, который выдержит гарантийный срок эксплуатации.

Какие факторы влияют на укладку профнастила?

Существует несколько параметров, которые необходимо учитывать при сборке кровли из профнастила. Их несоблюдение может привести к сокращению сроков эксплуатации крыши, а также ее протеканию спустя незначительное время:

• Конструкция стропильной системы. Под профнастил обязательно используются соответствующие стропила и обрешетка. Особенно внимательно к этому вопросу стоит подойти при использовании профнастила, предназначенного для обшивки стен. Он тоньше остальных и может попросту деформироваться в зимний период. Чтобы нивелировать такую возможность, применяют сплошную обрешетку.
• Угол наклона скатов. Профнастил нельзя крепить на уклонах менее 8 градусов, хотя есть некоторые производители, рекомендующие укладку несущего листа с наклоном на 5,5 градусов. Еще один нюанс – нахлест. На пологих крышах он должен быть больше, чем на крутых.
• Длина скатов. Проще всего перекрывать кровлю профнастилом, если длина ската не превышает 6 метров. Если этот параметр больше, то материал удобнее крепить в 2-3 ряда, при этом соблюдая схему укладки и технику соединения соседних рядов.

Правильная укладка профлистов

Итак, как правильно укладывать и крепить профнасти на крыше и что следует знать о таком типе работы?

1. Монтаж следует начинать с нижнего правого угла, выставив первый лист со свесом кромки не больше 50 мм, в центр ввинчивают саморез, далее, если требуется, оборотами профнастил корректируют положение по краям ската.
2. Следующим крепят лист вверх (если рядов больше одного) или влево, если ряд один. То есть соблюдается схема снизу вверх и справа налево.
3. При наличии капиллярных бороздок соседние листы стыкуют так, чтобы они совпали, иначе образуются зазоры.
4. Также укладывая соседние листы, обязательно соблюдают нахлест. При этом все стыки обрабатывают герметиком и дополнительно скрепляют их саморезами ввинченными в волну.
5. При перемещении по крыше уже накрытой профнастилом нельзя наступать на выступы гофры, обувь подбирают с мягкой подошвой, а ноги ставят в местах нахождения досок обрешетки.

Важно! При небольшой длине скатов (до 6 метров), лучше всего делать укладку листов в один ряд. Если это невозможно, чтобы выдержат точную порядовку нужно натянуть разметочный шнур.

Некоторые специалисты советуют делать укладку по схеме справа налево, наращивая ряды после укладки нижнего. Такой вариант вполне допустим.

Проводя укладку в несколько рядов, очень важно соблюдать монтаж внахлест, предварительно рассчитав его под угол наклона ската.

Как рассчитывают нахлест профлистов?

Перекрытие профнастила рассчитывают еще на этапе проектирования кровли. Ведь от этого показателя зависит не только герметичность кровли, но и расход материала.

Существуют онлайн калькуляторы, при помощи которых можно подсчитать варианты расходов. Однако никакая программа не заменит точного расчета под определенную кровлю, особенно сделанную по индивидуальному проекту.

Конкретно можно руководствоваться данными приведенными ниже в таблицах:

Для стенового и несуще-стенового типов профнастила нахлест можно прикинуть в соответствии с маркировкой (и конечно толщиной) листа.

Маркировка листа	С-8	С-10	С-20	С-21	НС-35
Нахлест, в количестве волн	2 волны	2 волны	1 волна	1 волна	1 волна

При укладке кровельного профнастила с маркировкой «НС» лучше всего сделать расчет в соответствии с уклоном конкретного ската крыши.

Наклон ската кровли в градусах	До 14	15-30	Более 30
Нахлест листов профнастила в миллиметрах	Не менее 200	150-200	100-150

Важно! Проектируя крышу, стоит помнить, что чем больше наклон скатов, тем выше сама конструкция, а следовательно ее парусность. В итоге при недостаточном и неправильном креплении сильный ветер может разрушить строение!

Виды крепления профнастила

В кровельных работах с профилированным листом используются два типа креплений: в изгиб гофры к решетинам и в волну при стыковке листов. Как это делают и с помощью каких крепежных материалов?

Крепление в прогиб

Таким способом располагают основные точки фиксации листа к обрешетке крыши. В качестве материала применяется кровельный саморез 4,8×35 мм с шестигранной шляпкой или стандартной, имеющей крестообразный флянец. Важной особенностью шурупов является наличие резиновой подкладки обеспечивающей герметичность отверстия.

Ввинчивают саморез строго перпендикулярно обрешётке в прогиб волны. Нужно следить, чтобы шляпка при затягивании не деформировала прокладку и плотно прижималась к поверхности.

Важно знать, что при крепежных работах предварительно сверлить листы не нужно. Высокооборотное сверло сожжет полимерное напыление, и под шляпкой самореза металл будет ржаветь.

Крепеж в волну

Это второй тип фиксации, он используется для соединения соседних листов в ряду и крепления порядовок между собой.

В качестве крепежа применяют такие же по назначению шурупы, как и при монтаже к обрешетке, но короче – 4,8×20 мм. При ввинчивании такой саморез надежно стягивает два листа металла, но сам не дотягивается до решетин и не деформирует профнастил.

Существует мнение, что ввинчивать саморезы необходимо именно в волну — верхнюю точку профнастила, особенно если небольшой уклон. Таким образом уменьшается вероятность протечки. Кроме того, в весеннее время много циклов замерзания-таяния воды в желобах. В таких условиях резиновые подкладки на шурупах намного быстрее потеряют эластичность и попросту сгниют. Но толщина проката в таком случае должна быть от 0,5 мм. Это маркировки профиля выше — С44, HC-35 и т.д.

Для крепежных работ нужен шуруповерт с соответствующей битой под конкретную шляпку самореза. Можно использовать дрель, но она должна иметь регулировку оборотов, чтобы ввинчивание не было слишком интенсивным.

Крепежные материалы нужно закупить в необходимом количестве, сделав предварительные расчеты по расходу.

Как рассчитать необходимое количество саморезов?

Саморезы потребуются для фиксации листов к обрешетке и для крепления в местах стыков соседних элементов и рядов. Расчеты проводят исходя из количества на 1 лист. Но если спроектированы большие уклоны скатов, проводят подсчет в штуках на 1 квадратный метр.

На 1 профилированный лист

В случае укладки 1 листа на всю протяженность ската, точки крепления будут располагаться по краям в каждом прогибе гофры и по его протяженности в шахматном порядке. А также для соединения с соседним элементом ввинчиваются шурупы в волну с шагом 500 мм. Зависимо от длины и ширины листа, расход крепежа будет составлять до 18-20 штук.

Чтобы посчитать соклько саморезов необходимо на 1 лист, смотрим сколько на данном листе прогибов гофры и умножаем на 2. Получится требуемое количество для фиксации внизу и вверху листа. К этому значению добавляем 6-8 штук, которые пойдут на крепление средней части кровельного элемента. Естественно, необходим запас в объеме 10-15 %.

На 1м²

При подсчете расхода крепежных материалов на 1 квадратный метр рекомендуется исходить из требований – 6-8 саморезов на квадрат 1×1 м. Если уклон ската крыши проектируется крутым, нужно добавить к этому количеству ещё несколько штук.

После чего нужно подсчитать общую площадь ската (ширину карниза умножить на протяженность от конька до края) и умножить полученную цифру на расход одного квадратного метра. Про запас стоит добавить 10-15% саморезов.

V-образные крепежи

Такой тип крепления используется для прокладки линий коммуникаций в зданиях, имеющих стены и потолки обшитые профнастилом. Например, для монтажа воздуховодов вентилирующих систем.

Особенность данного типа крепления в том, что оно очень легко подгоняется под любой тип профнастила с различными изгибами гофрированной поверхности.

Монтаж и подгонку осуществляют отметкой точек изгиба V-образного кронштейна, после чего их крепят штифтами к выступам. Подобные кронштейны устанавливают до укладки листов на каркас, и монтаж происходит непосредственно вместе с профнастилом.

Монтаж ветровой планки

Ветровые планки или софиты предназначены для прикрытия зазоров между настилом из профлиста и поверхностью кровельного пирога. задача – защитить пространство от доступа влаги, ветра и птиц. Софиты бывают двух видов: карнизные и фронтовые. Карнизные укладывают до монтажа кровельного настила, а фронтовые в конце кровельных работ.

• Планки укладывают вдоль кромки ската внахлест 100 мм, с обязательной обработкой таких участков герметиком.
• Шаг точек крепления 350-400 мм, в качестве крепежа применяют те же кровельные саморезы с уплотнительной подкладкой.
• Край гидроизоляционной пленки нужно поднять и уложить сверху на планку.
• Фронтовые планки подводят под край профлиста и крепят, ввинчивая шуруп сквозь настил к обрешетке.

Если крыша имеет нестандартную форму, то возможно придется заказать ветровые планки по индивидуальному проекту.

Соблюдение основных правил крепежа профнастила обеспечит срок эксплуатации кровли в пределах 40-45 лет. А при проведении профилактических ремонтных работ и дольше.

Источник: https://stroyinsider.ru/kak-pravilno-krepit-profnastil-na-kryshe/

Крепление профнастила на крыше: расстояние между саморезами — Изготовление и монтаж металлоконструкций

Перед тем как начать непосредственное крепление профнастила на крыше любого строения (дом, хозяйственная постройка, гараж), нам необходимо в обязательном виде сделать своего рода «пирог», который будет включать в себя слой гидроизоляции, вентиляционную систему, а также пароизоляцию. В зависимости от определенных условий этих слоев будет несколько больше, которые будут призваны для создания самых надежных и оптимальных условий эксплуатации.

Когда мы начинаем работы на крыше и приступаем к укладке профлиста, то тут обязательно у нас в наличии должен быть соответствующий материал и оборудование. Не стоит забывать про кровельный крепеж. И среди всего разнообразия материалов особое значение играет саморез. Это специально предназначенный крепеж, который на себе имеет все необходимые элементы конструкции, способные крепко и плотно закрепить профнастил к обрешетке и всем остальных слоям на крыше.

Но при выборе саморезов, очень важно знать какой именно количество потребуется для выполнения того или иного вида работ, а также какое расстояние между ними делать при ввинчивании в профилированные листы.

↑

Способы укладки листов на крыше

При определении расстояния между саморезами при фиксации профнастила, нам для начала стоит определиться с тем, какой именно способ укладки кровли будет нами выбран. Всего выделяют два основных вида укладки:

1. Вертикальное расположение (блок из четырех листов). Данный вариант отлично подходит при использовании профлиста с дренажной канавкой. Для начала нам необходимо закрепить первый лисит самого первого ряда. Но крепление осуществляется лишь временное. Далее приступаем к укладке второго ряда и первого его листа. После этого фиксируется на крыше вторые листы первого ряда, а затем уже и второго ряда.
2. Блок из трех листов. Если у нас приобретены профлисты без водосточной канавки, то тогда этот вариант укладки вам и подойдет. Здесь все очень просто: сначала из двух листов делается первый ряд, а потом приступаем ко второму ряду и фиксируем на крыше первый его лист. В данном случае первоначально осуществляется лишь временное крепление каждого из листов, а после того, как будет все выравнено и разложено правильно, модно осуществлять крепление саморезами уже окончательно.

И в первом и втором варианте укладки мы должны ввинчивать саморезы так, чтобы между ними было расстояние в две волны. А ввинчивание осуществляется по нижней волне, чтобы более плотно было прилегание. Если же вы решите осуществить крепление саморезами по верхнему расположению волны, то тогда вам необходимо будет правильно просчитать расстояние до обрешетки, куда в основном будет входить высота волны. То есть саморезу будут несколько другими, да и по длине отличные от стандартных. Такой вариант обычно возникает в том случае, когда мы делаем нахлест в одну волну и последующий лист укладывается на предыдущий стыком верховых волн.

↑

Правильное крепление профнастила на крыше

Кровля – это место, где постоянно возникают нагрузки на кровельный материал. Сюда можно отнести не только погодные условия, но и любые внешние механические воздействия. Именно по этой причине креплению материала кровельного следует уделить огромное значение. При выборе профнастила в качества такого материала, следует понимать, что есть определенные правила для его фиксации при помощи саморезов:

• В первую очередь нам необходимо выбрать только специальные саморезы, которые к тому же цвет шляпки должен полностью совпадать с окрасом профнастила. Конечно, это уже не так важно, если вам не надо красоты, или же вы в последующем дополнительно собираетесь осуществить окрашивание листов под более подходящий для строения цвет.
• Крепление листов профилированных осуществляется всегда только от нижнего края и по направлению в сторону конька.
• Никогда не надо забывать про нахлест, который должен быть обязательным при укладке профнастила. Шаг нахлеста будет варьироваться в зависимости от условий кровли, ее исполнения, угла ската крыши и других моментов.
• Ну и непосредственно стоит остановиться на креплении профнастила. По нижнему краю листа осуществляется шаг крепления через волну. Это необходимо для надежности всей конструкции. Ведь основной упор на крыше дома идет именно на сдвиг, то есть на сползание профнастила вниз. Точно также должна происходить фиксация по верхнему краю. На всех остальных участках достаточным будет выбрать шаг в 2-3 волны. Все будет зависеть от определенных условий, внешних факторов и погодных условий. Кроме этого в обязательном порядке должно осуществляться крепление листа саморезами – по две штуки в местах стыка (нахлеста). Нахлест последующего листа должен фиксироваться саморезами по боковой его части, а также по нижнему краю. По всему остальному участку профлиста крепление выполняется в шахматном порядке через волну. Выглядит это следующим образом: первая от края волна – 2 самореза по всей длине, следующая волна – один саморез в примерно центральной части по отношению к двум предыдущим. И так продолжается на всем участке.

Но это все относится в большей степени к стандартному исполнению.

↑

Специфические условия

Есть определенные условия, когда расстояние между саморезами может или сокращаться или же наоборот возрастать. На это влияют определенные внешние условия. К тому же сам нахлест может быть выполнен в пределах от 10 и минимум до 30 см. Из этого следует, что даже при таком стыке может быть один или два самореза.

Если мы располагаемся в тех условиях, что каждый день имеют место быть сильные ветра, ливни, ураганы, то мало того, что саморезы крепятся по нижнему краю в каждую волну, то и на всех остальных участках также учащается их количество. Расстояние при этом должно быть минимальным.

Если нами выбран лист с длиной 2 метра, то тогда между саморезами должно выдерживаться расстояние в пределах по 15-20 см от нижнего и верхнего краев, а также между ними – примерно по 50-60 см. То есть по три самореза в первую волну и по два крепежа в последующую.

Ведь не стоит забывать про то, что более надежная конструкция получается в том случае, когда фиксация осуществляется именно в шахматном порядке.

Есть такие конструкции и строения, где достаточно будет всего лишь прицепить каждый лист профнастила и для надежности хватит даже нескольких саморезов. В этом случае шаг между ними будет составлять не менее 80-100 см. На одну волну, кроме нижнего и верхнего крепления, достаточным будет выполнить ввинчивание одного крепежного элемента по всей длине в любом удобном месте.

↑

Остальные участки кровли

Кроме основного расположения листов профилированных не стоит забывать и про такие составляющие крыши, как фронтонные свесы, торцевые и коньковые планки.

При укладывании торцевой планки, шаг саморезов выбирает в пределах одного метра. Каждая такая планка должна находиться по верху как минимум одного листа профнастила.

Коньковая планка имеет шаг крепления саморезов до 30 см. Это необходимо для создания более крепкой конструкции. Правда в данном случае лучше всего выбрать более длинные саморезы, так как не редки случаи, когда крепление осуществляется по верхнему расположению волны. А это придает дополнительно расстояние до обрешетки.

Как мы видим, расстояние между саморезами при фиксации листов профнастила будет разниться в основном от внешних факторов. Это само расстояние уже и будет определять то, какое количество саморезов нам необходимо будет приобрести для выполнения всего объема работ на крышке. Шаг может составлять и всего лишь 40-60 см, а может доходить и вообще до одного метра. Но никто не запрещает делать крепление еще чаще, чем того требуется. В  таком случае мы получим более крепкую и надежную кровлю, которая даже с течением времени будет оставаться на своем месте.

Источник: https://profnastil-s.ru/krovlya-kryshi/kreplenie-profnastila-na-kryshe-rasstoyanie-mezhdu-samorezami.html

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

• толщина металла не менее 0,7 мм;
• высота гофры не менее 35 мм;
• имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Кровельный пирог

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

• при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
• при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
• при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

• для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
• для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
• для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

• Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
• Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
• Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

2017-01-12

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kreplenie-prof.html
