Металлическая обрешетка для металлочерепицы

В этой статье:

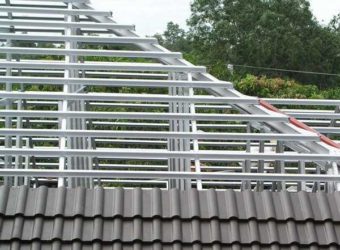

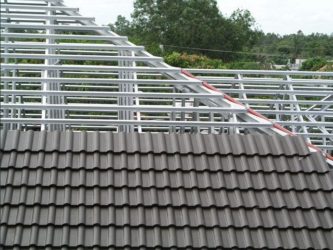

Металлическая обрешетка под металлочерепицу

Металлический кровельный лист, имитирующий черепицу, является очень популярным, как в промышленном, так и в гражданском строительстве. Особенное признание он сыскал у индивидуальных застройщиков.

Какие виды этого кровельного материала можно встретить в продаже и как правильно закрыть им крышу? Каковы особенности создания гидроизоляции и устройства обрешетки под металлочерепицу: шаг, материалы и технология? Ответы на все эти вопросы должен получить каждый, кто собирается осуществить монтаж металлочерепицы своими руками.

Крыша дома укрыта металлочерепицей

Ширина – 1250 мм, длина – не более 8 м. Толщина изделий бывает от 0,45 до 0,55 (иногда до 0,6) мм. Это стандартные размеры листов металлочерепицы для крыши. Цена их зависит от площади, поверхности, толщины материала, производителя, качества защиты и варьируется от 3,5 до 5,5 у.е. за м².

В зависимости от материала, из которого изготавливают изделие, существует металлочерепица: стальная с цинковым или алюцинковым покрытием, алюминиевая и медная. Последние два варианта имеют слишком высокую стоимость, чтобы широко использоваться в строительстве, поэтому стоит подробно остановиться только на стальных листах.

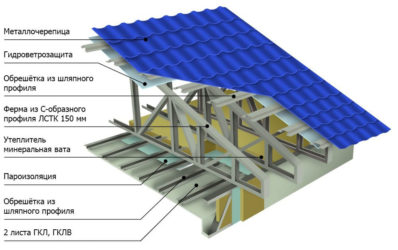

Пример обустройства кровельного «пирога» с применением металлочерепицы

В зависимости от геометрических особенностей профиля, металлочерепица делится на несколько видов, имеющих красивые названия:

монтеррей – самый известный вид. Внешне профиль такого листа напоминает настоящую черепицу с закругленными краями;
каскад – строгий классический вид. Профиль напоминает плитку шоколада. Прямые линии облегчают покрытие сложных кровель;
джокер – волны такого покрытия напоминают правильную черепицу. В разрезе они имеют вид идеальной полусферы;
банга – современный вид профиля, который из-за своей высоты создает трехмерный эффект;
андалузия – особенности профиля такого листа позволяют крепить металлочерепицу на крыше с помощью специальных замков, которые еще и скрывают саморезы;
шанхай – китайский вид профиля, который отличается полной симметричностью.

Разновидности форм и размеров листов металлочерепицы

Это только самые известные, имеющие высоту волны различных размеров, листы металлочерепицы для крыши. Цена их зависит и от формы профиля. Особенности рельефа кровельных листов заставляют соблюдать определенную технологию устройства кровли из металлочерепицы.

Технология устройства кровли из металлочерепицы

Самый простой случай – это монтаж двускатной кровли. Ничего сложного в этой работе нет. Вначале готовится обрешетка под металлочерепицу, шаг которой зависит от типа профиля, толщины листа и угла наклона ската. Она строится из досок толщиной до 25 мм, и может быть покрыта фанерой в некоторых случаях.

Схема обустройства обрешетки из металлических профилей

Затем выбирают с какой стороны начинать класть листы. Большой разницы в этом нет, но все же удобнее это делать с той стороны, где у листа нет капиллярной канавки. При этом каждый следующий лист будет ложиться поверх предыдущего. В противном случае его придется подсовывать.

Первый лист необходимо укладывать абсолютно ровно по отношению к плоскости обрешетки и параллельно карнизу с припуском 2 – 3 см. От того, как он будет положен, зависит результат всей работы.

Ведь отклонение всего на 1 градус вначале приведет в конце к значительному уходу от нужного направления.

Пример обустройства деревянной обрешетки

Крепление листов осуществляется с помощью специальных кровельных саморезов, имеющих резиновые прокладки. Они вворачиваются шуруповертом во впадину между волнами без усилия, так как прокладка может повредиться. Затем монтируются ветровые и коньковые элементы. Это основные этапы технологии устройства кровли из металлочерепицы. Некоторые важные нюансы этого процесса необходимо разобрать более подробно.

Полезный совет! При монтаже металлочерепицы своими руками нельзя использовать болгарку, а только ножницы или ножовку по металлу. При работе болгаркой от нагревания разрушается защитный полимерный слой, что приводит к преждевременной коррозии.

В строительстве существует 3 вида обрешетки для кровли: сплошная, разреженная и из листовых материалов. Сплошная предполагает крепление досок в стык друг к другу, что требует большого количества материала.

Конструкция из листовых материалов, таких как фанера и ОСБ лист, универсальна и вполне годится для настила на нее металлочерепицы. Однако наиболее подходящей для нее является разреженная обрешетка под металлочерепицу, шаг которой необходимо рассчитывать индивидуально под каждый вид профиля.

Статья по теме:

Кровельные материалы для крыши: виды и цены современных покрытий. Разновидности покрытий. Сравнительная характеристика, недостатки и преимущества. Классификация материалов для строительства крыш.

Для расчета этого шага необходимо прибить первую обрезную доску параллельно карнизу и последнюю параллельно коньку на самой вершине ската. Затем лист укладывается таким образом, чтобы нижний его заступ упирался в торец первой доски обрешетки. Верхняя часть листа должна ложиться на ближайшую к коньку доску.

Затем размечается место для всех промежуточных досок обрешетки. Они должны быть прибиты с таким шагом, чтобы лист ложился на каждую из них верхней частью ступенек. Места изгибов не должны оказаться между досками. Строго говоря, шаг обрешетки под металлочерепицу должен равняться шагу ее поперечной волны.

Вертикальный и горизонтальный шаг обрешетки

После того, как обрешетка будет готова, приходит время устройства гидроизоляции крыши дома под металлочерепицу. Этот этап исключать из всего процесса никак нельзя. Она защищает стропила от влаги, которая может попасть под покрытие, а также не дает скапливаться конденсату на внутренней поверхности листов.

Существует большое количество современных эффективных и долговечных материалов, таких как: мембранная и антиконденсатная пленки. Использовать материалы на битумной основе, такие как рубероид не рекомендуется.

Пленка обладает всеми необходимыми для обеспечения защиты от влаги свойствами и соответствует всем строительными нормативам. Ее легко укладывать. При этом не требуется никаких дополнительных инструментов и манипуляций.

Она имеет противопожарные свойства, так как используется на деревянных перекрытиях, чего не скажешь о рубероиде.

Правильное крепление листов металлочерепицы с помощью саморезов

Укладывать пленку необходимо параллельно карнизу, начиная снизу. Каждый последующий рулон раскатывается внахлест на предыдущий. Закрепить материал можно обычным строительным степлером к доскам обрешетки. Правильно смонтированная гидроизоляция крыши дома под металлочерепицу обеспечит качественную защиту деревянных конструкций от воздействия влаги и ветра.

Полезный совет! Если при укладке листов была повреждена полимерная пленка, то ее нужно замазать краской. Ее можно приобрести в том же магазине, где и весь материал.

Оформление дымоходной трубы в кровле из металлочерепицы

Если хочется сэкономить на строительстве или замене кровли своего дома, можно осуществить монтаж металлочерепицы своими руками. Это не так сложно, как кажется на первый взгляд. Самым важным является первый лист, который необходимо уложить как можно ровнее. Его нижний край должен быть параллелен карнизу. Этот лист посредине крепят одним единственным саморезом, чтобы можно было поворачивать.

Затем укладывают еще 2 – 3 листа, соблюдая особенности их рельефа. Их к обрешетке не крепят, а лишь скрепляют между собой. Потом всю конструкцию из нескольких листов выравнивают параллельно карнизу и закрепляют саморезами окончательно. Последующие листы укладываются уже без особых проблем. Выравнивают только их нижние края относительно друг друга.

Полезный совет! На доску карниза необходимо прибить карнизный уголок, который является доборным элементом металлочерепицы. Он защитит доски от воздействия влаги, которая может стекать с краев листов.

При выборе листа металлочерепицы для крыши: размеры, цена и форма профиля являются главными критериями. При его укладке на крышу, главным является правильный монтаж обрешетки и гидроизоляции, а также ровное расположение первого листа.

Обрешетка под металлочерепицу (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Источник: http://remoo.ru/stroitelstvo/ustroystvo-obreshetki-pod-metallocherepitsu-shag

Монтаж обрешетки под металлочерепицу

На деле устройство обрешетки под металлочерепицу не самое сложное. Но сделать ее качественно просто необходимо.

А как делать обрешетку под металлочерепицу? Для этого следует обладать определенными навыками и базой знаний. Либо можно пойти более простым путем, обратившись к мастерам.

Они способны строго соблюдать шаг обрешетки под металлочерепицу монтеррей и грамотно выполнить установку обрешетки под металлочерепицу.

Лучше доверить это дело профессионалам. Но и собственными руками тоже можно все сделать, если соблюдать шаг, который имеет каждая обрешетка под металлочерепицу. Перед монтажом кровельного материала следует создать условия рабочим.

Они должны свободно ходить по крыше.

Ключевой вопрос — как выполняют обрешетку кровли под металлочерепицу и возможен ли вообще монтаж металлочерепицы своими руками? На практике сделать обрешетку из металлического профиля, поскольку металлические обрешетки кровли не самые сложные в изготовлении. Рекомендуем посмотреть про обрешетку под металлочерепицу видео уроки. Не менее важно правильно сделать расчет обрешетки, определить, будет у вас сплошная обрешетка или ендовая, к примеру.

Типов кровли существует немало. Каждому из них требуется своя собственная обрешетка для металлочерепицы, так как шаг ее должен быть разным. Материал для изготовления контробрешетки будет разной толщины и ширины. От заявленных размеров они могут отличаться на 5 мм в ту или иную сторону. Это бывает всегда.

Досками обрешетки могут стать только калиброванные изделия. Поэтому рекомендуется калибровку сделать собственными руками. Из такого материала может быть смонтирована более качественная обрешетка под металлопрофиль. Необрезные и полуобрезные доски использовать не рекомендуется. Их редко можно подобрать по размерам.

Рассчитать нужный шаг обрешетки под металлочерепицу можно с учетом следующих данных:

К каждому типу черепицы есть инструкция с указанием шага между соседними брусьями. Это расстояние замеряется от верхней точки верхней перекладины до низа следующей нижней доски.
Обрешетка для металлочерепицы может отличаться своим шагом в зависимости от уклона крыши и от величины выступа кровли ниже начального бруска.
Наличие водостока различной формы может добавить несколько (до 40-45) миллиметров к выступу.
Нижняя доска обрешетки должна быть несколько толще остальных, чтобы кровельный материал был закреплен более прочно.

Источник: https://antei-remont.com/metallicheskaya-obreshetka-pod-metallocherepitsu/

Монтаж обрешетки под металлочерепицу

На деле устройство обрешетки под металлочерепицу не самое сложное. Но сделать ее качественно просто необходимо. А как делать обрешетку под металлочерепицу? Для этого следует обладать определенными навыками и базой знаний. Либо можно пойти более простым путем, обратившись к мастерам. Они способны строго соблюдать шаг обрешетки под металлочерепицу монтеррей и грамотно выполнить установку обрешетки под металлочерепицу.

Металлочерепица — распространенный кровельный материал. Чтобы крыша была правильной, ей нужна правильно смонтированная обрешетка под металлочерепицу. Устройство этого сооружения имеет ряд нюансов. Лучше доверить это дело профессионалам. Но и собственными руками тоже можно все сделать, если соблюдать шаг, который имеет каждая обрешетка под металлочерепицу. Перед монтажом кровельного материала следует создать условия рабочим. Они должны свободно ходить по крыше.

Рассчитать нужный шаг обрешетки под металлочерепицу можно с учетом следующих данных:

К каждому типу черепицы есть инструкция с указанием шага между соседними брусьями. Это расстояние замеряется от верхней точки верхней перекладины до низа следующей нижней доски.
Обрешетка для металлочерепицы может отличаться своим шагом в зависимости от уклона крыши и от величины выступа кровли ниже начального бруска.
Наличие водостока различной формы может добавить несколько (до 40-45) миллиметров к выступу.
Нижняя доска обрешетки должна быть несколько толще остальных, чтобы кровельный материал был закреплен более прочно.

Отметки наносятся через 2 стропила. Доски закрепляются и соединяются на стропиле. Места соединений нужно делать вразбежку. Это сохранит прочность стропильной системы (изображение № 1).

Как сделать обрешетку под металлочерепицу? Схема выполнения такова:

готовится материал 25х100 см для изготовления сооружения;
доски 25х50 см — на контробрешетку;
устанавливаются стропила из доски 50х150 см с шагом в 60-90 см;
устанавливается нижняя доска сооружения (на 10-15 мм толще остальных);
устанавливают остальные доски с шагом, указанным в сопроводительных документах к металлопрофилю;
при работе можно использовать специальные шаблоны (изображение № 2);
ветровая доска устанавливается чуть выше сооружения (на толщину металлочерепицы);
для крепления конька устанавливаются дополнительные доски.

Установка обрешетки под металлопрофиль практически завершена. Остается установить кронштейны для желобов системы водостока. Сначала нужно разметить места их установки. Устанавливают их через каждые 50-60 см. Крепятся кронштейны к нижней доске. Сначала устанавливают крайние конструкции. Между ними натягивают леску. На каждый метр длины желоба нужен уклон в 5 мм. Далее идет установка и крепеж остальных кронштейнов. Вставляется и крепится желоб.

Правильно выполненный монтаж обрешетки под металлочерепицу обеспечивает качественный настил кровли, защиту чердачного помещения и всего дома от влаги.

Еще несколько мыслей по теме

Установка металлочерепицы своими руками требует выполнения специального сооружения для ее настила. Набор вариантов исполнения ее довольно широк. Но везде требуется строгое соблюдение шага кровельного настила. Характеристика металлического профиля такова, что самое жесткое его место приходится на дно волны. В это место и должен устанавливаться крепеж.

Шаг волны и ее высота бывают разными у разных производителей. В некоторых случаях сооружение должно быть сплошным. Это нужно соблюдать на кровле, имеющей сложную конфигурацию: в местах, где имеются ендовы, трубы, окна (изображение № 3). По доске дополнительно крепят у конька. Детали обрешетки для металлочерепицы крепятся обычно гвоздями, которые длиннее толщины доски в 2 раза.

В местах стыков нужно использовать 2 гвоздя.

Установка изделия может производиться специальными профилями из оцинкованной стали. Недостаток этого метода заключается в том, что увеличивается количество саморезов для соединения. Их установка требует лишних затрат времени. Металлическая обрешетка монтируется по тем же принципам, что и деревянная. Только профиль и другие конструкции здесь не нужно пропитывать против грибка и плесени, а деревянные детали рекомендуется пропитать. Металлическая обрешетка имеет практически одинаковый срок действия с кровельным материалом. На него довольно легко крепить черепицу.

Обрешетку для металлочерепицы Монтеррей нужно монтировать чуть иначе. Материал имеет легкий вес, используется на кровле крыш каменных и деревянных строений. Монтаж прост и прочен. Обязательно нужна система вентиляции кровли, правильно сооруженная гидроизоляция вместе с теплоизоляцией. Устройство сооружения должно быть отделено от гидроизоляции. Сделать это можно добавлением контробрешетки. Бруски контробрешетки набивают поверх ног стропильной системы. Образуется воздушная пазуха вентиляции кровли. Досками могут быть изделия толщиной в 30-35 мм. Их необходимо калибровать перед монтажом. Шаг металлочерепицы в этом случае составляет 350 мм.

Заключительные слова

Чтобы крыша жилища была надежной и прочной, необходимо устройство обрешетки. Схема ее показана выше. Металлическая обрешетка или деревянная служит для укладки металлической черепицы. При работе нужно обязательно соблюдать шаг обрешетки под металлочерепицу.

Выполнять монтаж нужно только в безветренную погоду.

В таких условиях рабочие или члены семьи обрешетку крыши под металлочерепицу покрывают листами кровельного материала. Качественно выполненная металлическим профилем или досками обрешетка вместе с покрытием защищает чердачное помещение дома от сырости.

Обрешетка крыши под металлочерепицу — необходимая задача. Правильно определив размеры обрешетки под металлочерепицу, выровнять расстояние, выравнивать ендовые и делать элементарную смету — это лишь часть тех мероприятий, которые вам потребуется взять на себя. Конечно, если вы собрались делать обрешетку под металлочерепицу своими руками. Учтите, что грамотно раскроенная доска для обрешетки, ендовые, выверенное расстояние между компонентами требуют определенных навыков и знаний. Если вы ими не обладаете, тогда лучше класть обрешетку с помощью мастеров.

Как правильно определить расстояние, ендовые, выровнять сделанный каркас, какой шаг соблюдать и прочее важное правило обустройства обрешетки прекрасно известно профессионалам. Цена их услуг порой достаточно высока, но иначе высококачественный подъезд и крышу вашего дома обустроить вы не сможете.

статьи — рейтинг материала: 5,00 из 5
Loading…

Источник: http://ZaFasad.ru/krysha/obreshetka-dlya-metallocherepicy.html

Руководство по монтажу обрешетки для металлочерепицы своими силами

В состав кровельного пирога входит обрешетка, основной функцией которой выступает создание вентиляционного зазора. По этому промежутку удаляются пары влаги (конденсат), чтобы черепица и доски настила крыши не подвергались их разрушающему воздействию. Соблюдать данное правило требуется при строительстве как мансардной, так и холодной кровли. Самостоятельно монтаж принято делать по заранее составленной схеме из металлического профиля или деревянного бруса.

Выбор материалов и схемы

Схема установки настила бывает:

сплошная (доски ложатся с зазором для вентиляции около 10 мм);
решетчатая (шаг между рейками определяет марка черепицы).

Параметры задают в проектный расчет и уже по нему производят монтаж, так как количество материалов крыши входит в общую весовую нагрузку здания на грунт. Как руководство на этом этапе пригодится проектное задание.

Выбор досок для обрешетки

Условия эксплуатации (и бюджет строительства) подскажут, из какой доски делается обрешетка, главным критерием будет устойчивость к сырости и гниению. Исходя из этого, предпочтительна установка элементов из хвойных смолистых пород древесины:

Использование бруса из лиственных деревьев допустимо после тщательной пропитки антисептиками, грунтовки водоотталкивающими составами в соответствии с инструкцией производителя.

Доски для монтажа обрешетки правильно выбирать по критериям:

одинаковый размер (ширина, толщина);
12–15 % остаточной влажности;
поверхность ровная, без изъянов (трещины, искривления, потемнения, смоляные карманы).

Двускатная кровля из металлочерепицы удобно обшивается доской, имеющей сечение 25х100 мм. На сложных формах крыш под монтаж черепицы с утолщенным оцинкованным листом практичнее делать конструкцию из элементов с установочным размером 28 мм/32х100 мм. Брус для контробрешетки, набиваемый по шагу стропил (0,9–1 м), берется с габаритом 50х50 или 40х60 мм. Для выполнения работ не нужны струганые изделия, достаточно выбрать качественно распиленные доски с отклонением размера не более 2-3 мм.

В расчет общего количества материала для заготовки включают:

монтаж по 2 элемента у конька и карниза, правило усиления у технологических отверстий (дымовых труб, мансардных окон, прохода вентиляционных шахт);
запас 10–15 % от проекта на обрезки;
гвозди длиной в 2 раза больше, чем толщина доски, Ø 3–3,5 мм.

Правильно сделанная обрешетка своими руками прослужит длительный период, если соблюдается не только инструкция для каждой детали, но и подобраны качественные материалы, выполнена защита от агрессивных воздействий окружающей среды.

Сплошной настил всей плоскости делают, если кровля из металлочерепицы имеет наклон не более 20° (минимальный для материала — 14°). На более покатых крышах применяют решетчатую или комбинированную схему. Надежность фиксации финишного покрытия определяется расстоянием между подстилающими досками.

Определение шага

Просвет между деревянными составляющими обрешетки устанавливают по длине волны профиля металлочерепицы. У продукции марки «Монтеррей» он будет равным 0,35 м.

Шагом принимают расстояние между продольными осями соседних досок. Работа начинается снизу (от среза крыши), поэтому первую деталь называют стартовой. Для нее шаг отмеряют от наружного края к оси следующего элемента, зазор между ними получится 0,3 м. Усиление стартовой позиции делают для прочности монтажа черепицы при выпуске ее на 5 см за край древесины. Если рассмотреть все наиболее популярные марки продукции для профилированной крыши, то очевидно соблюдение разницы в 50 мм между стартовым шагом и последующими отступами: 300–350 или 350–400 мм.

Эти соотношения актуальны и для модульной черепицы со скрытым крепежом. В большинстве случаев обрешетка под металлочерепицу устанавливается с шагом 35 см для крепления самой нижней точки ее волны.

Технология строительства по шагам

К работам приступают после завершения стропильной конструкции, укладки гидро- и пароизоляции, утепления, зашиты от шума, настила контробрешетки.

Операции по установке производятся в таком порядке:

1. Монтаж начинают от карниза. Стартовые доски позиционируют особенно тщательно, так как они служат ориентиром всего построения будущей обрешетки. Для предварительной выверки сначала следует наживить несколько фрагментов и примерить профильный лист с заданным выступом за край. Нависание кромки листа делают из расчета перекрыть 1/3 поперечного размера водостока. При расчетном шаге для каркаса в 35 см расстояние между стартовой доской и карнизом составит 28 см.

2. С использованием рулетки или заготовленного шаблона выполняют разметку плоскости по шагу укладки деталей.

3. Крепление края досок гвоздями проводят только на контробрешетку, лежащую на стропилах. Соединение элементов по одной оси нельзя делать внахлест, только встык, без перепадов уровня.

4. Сплошная обрешетка под металлочерепицу выполняется в местах примыканий к трубам, стенам, окнам, на коньке. В таких местах целесообразно дополнительно ставить стропила, если их нет.

5. Финальным этапом работы будет размещение конька. В качестве дополнительных мест крепления применяют рейку шириной 4–6 см, которая ставится рядом с финишной доской.

Использование металлического профиля под черепицу встречается редко. Он значительно увеличивает нагрузку от кровли на несущие стены, фундамент. Стальной устанавливается на больших пролетах производственных зданий и сооружений. Монтаж выполняют электросваркой или болтовыми соединениями. Проектный расчет конструкций выполняют специализированные организации.

Возможные ошибки

Нарушения технологии монтажа любого элемента со временем могут испортить целостность всей системы и значительно сократить срок службы даже изделий, изготовленных с высоким качеством в заводских условиях.

Характерными ошибками являются:

Отсутствие контроля отклонения доски от горизонтали разметки. Небольшие неточности на старте, когда размер обрешетки достаточно большой, вызывают значительные отклонения от линии конька, что нарушает всю геометрию кровли.
Деревянные детали при больших пролетах между стропилами изогнуты винтом – деформация настила, снижение устойчивости его ветровым и снеговым нагрузкам.
Превышен допустимый шаг крепления – прогиб тонкого метала, разрушение антикоррозийного покрытия, ослабления в местах фиксации.
Отступления от рекомендаций инструкции производителя данной марки металлочерепицы. Проверенные бренды прилагают руководство по правильному монтажу каждой детали и ее позиционированию относительно соседних элементов.
Тщательная установка каждого самореза. Отклонения от перпендикулярного вхождения снижают прочность крепления, способствуют проникновению влаги к металлу и древесине.
Соединение досок не на стропилах, отсутствие устойчивой основы.
