Металлическая обрешетка под профнастил

Когда вы видите добротную кровлю из профнастила, вы не задумываетесь, на чём она держится? Насколько сложна конструкция, служащая основанием для гофролиста? Профнастил – простой и лёгкий материал для самостоятельной укладки на кровлю. Несложно собрать под него и обрешётку, имея обычный строительный инструмент и некоторые навыки работы с ним.

Устройство деревянной обрешётки под профнастил

Для работы с профнастилом самый удачный вариант кровельной конструкции – двускатная или двускатная ломанная. На ней не приходится срезать углы, а зачастую вообще можно обойтись без раскроя гофролистов. Чуть сложнее работать с вальмовой крышей. Архитектурные объекты сложной геометрии лучше укрывать не листовым, а рядовым материалом.

Профилированный лист – лёгкое покрытие. Поэтому если в подкровельном пространстве не планируется обустройство жилой мансарды, можно использовать стропильные балки 100х150 или 100х200 мм. Шаг между стропилами устанавливается 60–90 см.

Выбор обрешётки зависит от наклона крыши и марки профнастила. Минимальный допустимый угол для кровельного гофролиста – 12°. При 12-15° и использовании гофролиста марок С-10 и С-20 делают сплошную обрешётку из влагостойкой фанеры 12 мм или 9-миллиметровой OSB-3.

Сплошная обрешётка из OSB-3

Для большего ската и рельефного профиля устанавливается разреженная обрешётка. Чем выше гофр профнастила и угол наклона крыши, тем реже набивается доска. Марки несущего профнастила можно укладывать на кровли 8-11° на разреженную обрешётку.

Разреженная обрешётка из бруска

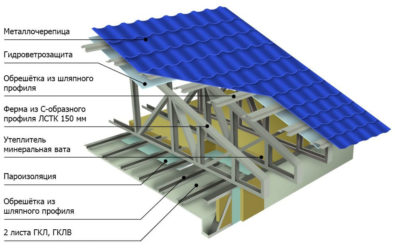

Металлическая обрешётка

Иногда для монтажа кровли из гофрированного листа применяется металлическая обрешётка. Как правило, это промышленные и технические здания, укрываемые металлом 0,7 мм. Их крыши делают с малым углом наклона либо плоскими.

Металлический профиль привинчивается к стропилам саморезами или болтами. А если стропила сделаны из трубы, уголка, швеллера, то привариваются. Всю конструкцию обязательно обрабатывают антикоррозионной эмалью или грунтовкой.

Необходимость гидроизоляции

Главный враг деревянных и металлических кровельных конструкций – конденсат. Он образуется из пара, поднимающегося из отапливаемых помещений.

Капли воды часто повисают на нижней части покрытия по утрам, когда гофролист нагревается солнцем и температура воздуха под ним достигает точки росы. Качественный профнастил покрыт слоем несмачиваемой полимерной краски.

Но влага может просачиваться в монтажные отверстия, древесину обрешётки, утеплитель. Влияние влаги нейтрализуется с помощью гидроизоляционного материала и системы вентиляции.

Утеплённый чердак

Кровельная конструкция утепляется укладкой минераловатных плит между стропилами. С восходящими потоками тёплого воздуха пар проходит сквозь поры утеплителя и поднимается выше. Чтобы он не напитывал обрешётку, под неё укладывается слой гидроизоляции.

Для утеплённых крыш используется антиконденсатная гидроизоляционная плёнка. Это трёх- или четырёхслойный рулонный полимерный материал, впитывающий восходящий пар, но не пропускающий его под кровлю. Накопленная влага постепенно выводится в стороны через кромки гидроизоляции. Антиконденсатная плёнка монтируется с двусторонним вентиляционным зазором:

утеплитель укладывается на 2–3 см ниже верхнего уровня стропил,
на стропилах натягивается и фиксируется плёнка,
набивается контробрешётка из реек 20–50 мм,
набивается обрешётка.

Пример антиконденсатной плёнки

При обустройстве холодных чердаков вместо антиконденсатной плёнки можно использовать супердиффузионную мембрану или более дешёвую гидроизоляционную плёнку. Мембраны хороши тем, что удерживают воду, но пропускают пар в обе стороны и не создают парникового эффекта. Но при их использовании обязательно нужно создать вентзазор:

мембрана натягивается на стропила,
набивается контробрешётка,
набивается обрешётка.

Гидроизоляционный слой укладывается поверх стропил под обрешётку

Материалы и инструменты для монтажа

В жилищном малоэтажном строительстве стропильная система и обрешётка сооружаются из древесины. Этот материал не перегружает несущие элементы, достаточно прочный, обладает низкой теплопроводностью.

Для разреженной обрешётки используется брусок 50х50 мм, 50х100 мм, обрезная доска 20х100 мм. Лучшая древесина – ель и сосна. Она стоит дёшево, но служит достаточно долго благодаря природной устойчивости к действию влаги и атакам насекомых.

Тем не менее, готовую обрешётку для надёжности следует обработать антисептиком.

Помимо пиломатериала, вам понадобятся:

гвозди или саморезы 80-100 мм,
молоток,
дрель,
шуруповёрт или отвёртка,
электролобзик или ножовка,
рулетка,
уровень,
шнур.

Работу сильно облегчит ленточная пилорама.

Кровельные работы относятся к категории высотных, поэтому соблюдение техники безопасности – монтажные пояса, страховые стропы, спецодежда, средства защиты – обязательное условие при их проведении. Нельзя заниматься кровельными работами при сильном ветре.

Заниматься кровельными работами в ветреную погоду не рекомендуется!

Для сплошной

Вычислить необходимое количество ОСП-3 или фанеры для сплошной обрешётки проще простого. Используйте проектную документацию на дом:

вычислите общую площадь кровли,
умножьте длину карнизов на длину карнизного свеса 40-100 см,
умножьте высоту обоих скатов на длину фронтального свеса.

Сложив три полученных числа, вы вычислите общую площадь листового материала для сплошной обрешётки. Добавьте 5% на неизбежные отходы.

Для разреженной

Количество бруса для разреженной обрешётки рассчитывается согласно таблице.

Таблица расчёта обрешётки

Вычислите, сколько рядов будет уложено на стропила – высоту ската разделите на шаг обрешётки.
Добавьте два дополнительных ряда на карнизную доску, два ряда на коньковую доску.
Умножьте полученное число на длину карниза.
Добавьте периметр вокруг дымохода, вентиляционной шахты, пожарного люка и т.д.
Прибавьте 10% на отходы, неизбежные при раскрое пиломатериалов.

Выполнять монтаж обрешётки следует втроём или вчетвером. Минимум 2 человека должны укладывать и крепить доски. И хотя бы один должен подавать пиломатериалы, расходные материалы, инструменты с нулевой отметки.

Сделайте на крайних стропилах разметку. Горизонтальное направление выверяйте уровнем, прямолинейность разметки определяйте шнуром.
Укрепите карнизные и коньковые доски саморезами или гвоздями. Вбивайте по 2 крепёжных элемента в каждую точку пересечения доски со стропилом. Экономия крепёжного материала со временем станет причиной деформации кровельного покрытия.
Прибейте укрепляющие доски вокруг кровельных выходов.
Укладку досок основной обрешётки начинайте от конька. Стыки торцов должны приходиться на середину стропила. В последующих рядах стыки смещайте на другие ноги стропил.
На фронтальные карнизы набейте лобовую доску. Она должна иметь высоту, равную высоте гофра профнастила.

Вбивайте по 2 крепёжных элемента в каждую точку пересечения доски со стропилом

На фронтальные карнизы набейте лобовую доску

Работы по монтажу обрешётки выполняются в сухую безветренную погоду. Намокшие под дождём пиломатериалы при последующем высыхании могут деформироваться или растрескаться.

Монтаж обрешётки под профнастил – один из самых простых этапов кровельных работ. Необходимые для его выполнения инструменты имеются в арсенале любого домашнего мастера. Если вы любите создавать уют собственными силами и умеете гордиться делом своих рук, вы непременно справитесь с этой задачей!

Виктор Каплоухий
Распечатать

Источник: http://roof-tops.ru/ustroistvo/kak-sdelat-obreshyotku-pod-profnastil-svoimi-rukami/

Правильная обрешетка под профнастил — гарантия надежности кровли

» Профнастил » Кровля

Возведение обрешетки

Гарантировать прочность конструкции крыши будет правильно установленная обрешетка под профнастил. Застройщики и строители выбирают сегодня профилированный лист как наиболее востребованный кровельный материал.

Он способен надолго защитить здание от ветровой нагрузки и воздействия природных осадков.

Монтаж профнастила не вызывает особых трудностей, однако здесь важно не нарушать нормы, установленные строительными технологиями.

Виды обрешеток

Основным условием укладки профнастила будет правильно установленная обрешетка. С ее помощью равномерно распределяется вес кровли. Эта специальная конструкция выполняется с учетом всех параметров и размеров крыши. Правильно смонтированный каркас позволяет кровле выдерживать солидные нагрузки ветра и снега, особенно в осенне-зимний период.

Чтобы обеспечить долговечность кровли, необходимо правильно провести расчеты обрешетки с учетом предполагаемых нагрузок. И лишь затем приступать к обустройству стропильной системы.

На основание крыши укладывают деревянные или металлические балки. Стропила должны выступать от края стены на некоторое расстояние. В стропильную систему входят:

наклонные подкосы;
наклонные стропильные ноги;
вертикальные стойки.

Стропила берут на себя основную нагрузку и устанавливаются под соответствующим углом наклона. При этом расстояние между ними должно быть в пределах 60–80 сантиметров.

Для деревянной стропильной конструкции лучше использовать хвойные породы древесины.

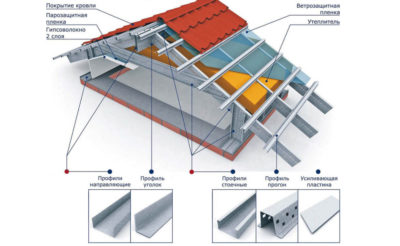

Металлическая обрешетка

При монтаже кровли на промышленных зданиях крепление профнастила может производиться на металлический каркас. Крыши этих зданий имеют небольшой угол наклона и длинные прогоны, поэтому нагрузка на них очень велика.

Кровлю промышленных объектов оптимально перекрывать профильными листами с высотой профиля в пределах 60 мм. Величина промежутка между опорными точками пролетов должна быть в пределах трех метров. Выполнять металлическую обрешетку рекомендуется, если толщина профильного листа больше 0,7 мм, так как этот показатель взаимосвязан с большой нагрузкой суммарного веса профнастила на кровлю.

Таблица уклона кровли из профнастила

До начала монтажа кровельного покрытия замеряется периметр планируемой обрешетки с учетом всех имеющихся дополнительных устройств в виде карнизных свесов, труб и водостоков.

При сваривании и укладке металлических стальных труб необходимо использовать дуговую сварку.

Для защиты металла и его сварочных швов от коррозии их покрывают специальной эмалью или грунтовкой по металлу. Профлист к стропильной доске крепится при помощи саморезов.

Деревянная обрешетка

Деревянная обрешетка применяется практически везде за исключением крупных промышленных цехов. Здесь существуют большие пролеты, которые обустраиваются стропильной системой из металла или железобетонными фермами.

До начала работ доски и брусья заранее пропитываются антисептическим составом. Толщина деревянной конструкции может быть различной и зависит от высоты профиля.

Для обустройства основы можно использовать брус квадратным сечением 50×50 или обрезную доску толщиной 30 мм. Размер укладываемого деревянного бруса зависит от шага стропил и обрешетки. Чем больше шаг, тем толще должен быть брус или обрезная доска. Нижняя доска такой строительной конструкции проходит вдоль карниза и должна по сечению быть больше остальных.

Источник: https://antei-remont.com/metallicheskaya-obreshetka-pod-profnastil/

Размер обрешетки под профнастил — какое расстояние между досками на стены, ширина и толщина, металлическое устройство

В процессе строительства дома, в будущем, к примеру, без работ, связанных с обустройством крыши, не обойтись.

При работе с данным элементом требуется особое внимание уделить внешним материалам, которые будут использоваться в процессе отделки и которые не менее важны, чем машина для штукатурки стен.

Сразу стоит отметить, что при тщательном планировании подобной работы будет относительно немного, самое основное рабочее время придется отдать на изготовление обрешетке под профнастил.

Основная необходимость в обрешетке под профлист

Требуется обратить особое внимание на тот фактор, что именно от этой конструкции будет прямо зависеть общее качество кровли, степень ее долговечности, как и вид дома от качества облицовочной керамической плитки.

На основу, которую представляет собой данная обрешетка осуществление крепление всего строительного материала. Кроме того, качественная обрешетка предназначена для эффективного обеспечения прочности покрытия, которая не помешает и модульным винтовым лестницам.

Обычно качественно выполненная обрешетка, предназначенная для монтажа под настил или металлического сайдинга под дерево, о котором писалось здесь https://fasdoma.ru/sajding/metallicheskij/pod-brus.html, по сути своей представляет собой изготовленные из качественного дерева брусья.

Пример устройства деревянной обрешетки

Они крепятся специальными крепежными устройствами, строго перпендикулярно стропилам. Присутствие обрешетки гарантирует такие показатели, как высокая прочность и надежность кровли, максимально равномерное выдерживание запланированных нагрузок. Обрешетка под сайдинг, возможно вам пригодится эта статья.

Необходимо знать, что отсутствие такого конструкционного элемента, как обрешетка, кровельное покрытие здание или сооружения будет максимально надежным и крепким. Кстати, стоит обратить внимание, что любой используемый кровельный материал будет крепиться именно к подобной конструкции.

Основные достоинства

К основным преимуществам такого элемента, как обрешетка, можно отнести такие факторы, как:

Современные строительные бригады делают основу под кровельный материал из качественных деревянных досок, теса или жердей. В процессе возведения здания или жилого дома профессионалы рекомендуют укладывать слой гидроизоляции, а также качественного утеплителя. В нем обычно остается особый вентиляционный зазор, предназначенный для будущего профилированного листа.

Есть такое понятие, как сплошной настил. Его необходимо делать строго вокруг таких конструкционных элементов, как дымоход, пожарные люки, вентиляционные трубы и большое количество иных конструкций, которым требуется в обязательном порядке высокая жесткость.

Особенности металлической обрешетки при устройстве крыши – шаг прогона

Такую конструкцию, как металлическая обрешетка, стоит устанавливать в том случае, если проводятся работы с листами, толщина которых составляет более 0,7 мм. Это основано на том, что данный параметр оказывается прямо влияние на общий вес материала.

Перед тем, как начать основные работы с кровельным материалом, требуется измерить периметр всей поверхности. Рекомендуется в обязательном порядке учесть все запланированные трубы, элементы водостоков, карнизы и прочие элементы. После проведения всех измерений, можно приступить непосредственно к монтажу труб, предварительно их сварив. Для этой цели необходимо использовать стандартную дуговую сварку.

Несмотря на достаточно высокую жесткость самого металла, полученные при сварке швы могут подвергаться некоторым коррозийным процессам. Чтобы предотвратить их полное разрушение, требуется в обязательном порядке покрыть данные участки специальной качественной грунтовкой и эмалью, которые предназначены для наружных рабочих процессов.

Такие элементы, как стропильная доска и гофрированный лист, необходимо закреплять посредством специальных прочных саморезов. Важно обратить внимание на то, что металл не требуется портить стандартными гвоздями. Причина этого основана на том, что данные манипуляции достаточно плохо воздействуют на общую герметичность материала.

Как сделать

Устройство обрешетки под профнастил осуществляется на основании некоторых основных этапов, как и при монтаже мокрого фасада, о технологии которого читайте в статье:

Осуществляется разметка основного положения обрешетки на всех, расположенных по краям стропилах, также отмечается вылет элемента за крайние стороны стропил. Определить его можно согласно предварительному проекту кровельной части сооружения.
По длине ската необходимо разместить все основные места крепления элементов к основе. Если при осуществлении данных рабочих процессов на них обнаруживаются какие-то неровности, их обязательно следует устранить посредством присутствующих в арсенале подручных средств.
Далее следует укладывать обрешетку, что необходимо делать строго от верхнего края конька. Делается это строго по предварительно нанесенной разметке.
После грамотного укладывания всех конструкционных элементов, можно уже начинать процесс их закрепления. Если делается обрешетка деревянная, доски необходимо будет закреплять к брусьям и использовать специальные гвозди, размер которых составляет 150 на 100 мм. для металлической обрешетки используются иные крепежные элементы.

Нередко возникает ситуация, когда длина досок намного меньше показателей самого ската. В таком случае потребуется произвести их сращивание. Все стыки между кровельными элементами в обязательном порядке должны располагаться на качественном стропильном брусе. Профессионалы советуют при осуществлении работ следить за тем, чтобы все без исключения швы были расположены сразу друг за другом. Крайне рекомендовано производить работы так, чтобы они были расположены на соседних брусьях.

-сюжет о правильном обустройстве обрешетки под профнастил

Полезные видео-советы о том, как провести монтаж обрешетки на крыше перед укладкой профнастила.

Размер и шаг обрешетки

Важно знать, что обрешетка, которая предназначена для настила, имеет несколько видов. Различия часто основаны на такой характеристике, как шаг обрешетки под профнастил:

Сплошная. При ее выборе необходимо понимать, что дерево, как материал, через какое-то время может деформироваться, то есть усыхать или, наоборот, разбухать. Именно по этой причине между досками стоит оставить небольшой зазор, размер которого составляет 10 мм. Это не относится к металлическим обрешеткам, так как все что нужно для их качественной эксплуатации осуществлять защиту от коррозии.
Со стандартным шагом. Подобная обрешетка является на данный момент очень востребованной, здесь шаг будет равен примерно 20-40 см.
Особая разреженная. При ее приобретении потребуется знать, что расстояние между элементами здесь достигает примерно 50-70 мм, в некоторых случаях оно может быть больше.

Основа обычно производится из доски, также подойдет деревянный брус, который имеет стандартное квадратное сечение, размером 60 или 50 мм. Что касается ширины данного материала, то лучше, если он не будет превышать 15 см.

Процесс крепления кровельного профнастила требуется делать посредством обычных гвоздей, которые требуется вбивать в каждое без исключения стропило кровельного покрытия.

Производимые крепления в обязательном порядке должны быть в два раза больше, чем сама обрешетка. Например, если толщина используемого бруса равна 75 на 75 мм, крепежная деталь должна быть равна 150 мм.

При достаточно больших нагрузках, стоит обеспечить высокие показатели прочности крыши. Для этой цели вполне можно произвести установку качественной двухслойной основы. Нижний ее ряд выполняется в виде особой разреженной конструкции, которая параллельна коньку, что касается верхнего, то его монтируют перпендикулярно.

Что собой представляет монолитное перекрытие по профнастилу узнаете по этой ссылке.

Стоимость кровельной обрешетки для профнастила

Говоря о стоимости обрешетки, которая будет укладываться под профнастил, можно отметить, что она прямо зависит от большого количества разнообразных факторов и параметров. Это может быть высота и толщина бруса или досок. Если все работы планируется выполнять своими силами, можно рассчитывать на значительную экономию, так как деньги придется отдать только за материал.

Например, за один квадратный метр бруса заплатить нужно будет примерно 5000 рублей. Если же есть необходимость приобрести доски, заплатить придется примерно 5500 рублей.

Все строительные работы требуется осуществлять исключительно в сухую, солнечную погоду. Это необходимо для того чтобы обрешетка под профнастил со временем не подверглась деформации от постоянной или периодической влажности.

Подводя итоги

Делаем обрешетку по схемам на фото

Стоит отметить, что данная конструкция может быть использована не только для возведения кровли, но также для стен. Высота профнастила в данном случае будет составлять 20 мм, так как листы немного большего размера при более близком рассмотрении будут смотреться достаточно громоздко. Обычная толщина профнастила в подобной ситуации должна быть не более 0,5 мм.

Такая важная при строительстве дома конструкция, как обрешетка, является одним из самых важных элементов. Обрешетка составляет основу конструкции кровельного покрытия. От грамотно рассчитанной и установленной основы, предназначенной для монтажа профнастила, будет прямо зависеть вся последующая эксплуатация кровельного покрытия.

Она точно также, как и стропильная система, обязана быть максимально прочной и надежной, способной выдержать самые серьезные нагрузки. Если крыша будет холодной, то прочтите про утепление потолка в доме с холодной крышей.

Источник: https://FasDoma.ru/materialy/profnastil/obreshetka.html

Обрешетка под профнастил и шаг обрешетки для крыши

В современном строительстве обрешетка под профнастил играет очень важную роль. Именно ее качество влияет на огромное количество функций кровли. Строители уделяют особое внимание технологии укладки и материалам, так как малейшая ошибка может свести все старания на нет. Чаще всего конструируют обрешетку из деревянного бруса или же специальных труб из металла. В данной статье мы детально изучим особенности устройства, требования к конструкции и ознакомимся с основными видами.

Общие понятия об обрешетке

Прежде чем сделать обрешетку для кровли, следует знать все нюансы ее устройства. Внешне она представляет собой каркас определенной формы, на который крепится профнастил. Чаще всего для монтажа используют металлическую трубу или деревянный брус. Устанавливаются конструкции по разным схемам, что зависит от особенностей постройки и материалов. Если вы выбрали профнастил, то следует знать основные правила установки, которые нельзя нарушать:

Если крыша имеет небольшой уклон, то крепление профлиста выполняется сплошным типом. При этом шаг обрешетки под профнастил выбирается минимальный;
Огромное значение имеет правильный расчет обрешетки под профнастил. При этом следует учитывать размер и вес каждого листа. Только после определения точных параметров можно узнать уклон и нахлест крыши;
Для крыш со средним уклоном рекомендуем придерживаться шага в пределах от 50 до 100 см;
При выполнении монтажных работ обязательно следует брать во внимание особенности климата местности. Если рассчитать неправильный уклон крыши, то обрешетка для профнастила может рушиться под воздействием ветра или дождя. При этом оторванные листы будут создавать очень неприятные звуки;
Сделать обрешетку под профнастил можно как из деревянного, так и металлического материала. Лучше всего листы крепятся на столбы из металла, и это обеспечит оптимальную прочность конструкции.

Важно! Следуя данным рекомендациям, обрешетка крыши под профнастил сможет выдержать больший вес и поможет избежать возможных деформаций и разрушений.

Виды крыш и разновидности обрешетки

Профлист очень часто используют в создании современных кровельных покрытий. И это неудивительно, так как он обладает существенным рядом преимуществ и его можно использовать для разных видов крыш, среди которых выделим следующие типы:

Односкатная;
Двускатная;
Четырехскатная;
Полувальмовая дву-, четырехскатная;
Мансардная;
Многощипцовая и т.д.

При этом угол ската должен быть меньше 45 градусов. Если не соблюсти данную норму, то выполнить монтаж качественно не получится, так как материал просто будет съезжать, не закрепляясь на поверхности крыши. Именно по этим двум критериям и выбирается обрешетка под профлист. Наиболее популярными видами обрешетки являются следующие:

Стандартная кладка. Конструкция обрешетки характеризуется обычным шагом, который равняется 15-40 см. В современном строительстве она пользуется самым высоким спросом. Оптимальным материалом для обрешетки считаются металлические изделия;
Сплошной тип кладки. Бруски и доски укладывают с соблюдением расстояния, не превышающего 1 см. Такая норма поможет избежать в будущем деформации материала из-за разбухания дерева под воздействием климатических явлений. Как же правильно сделать обрешетку такого типа? Прежде чем приступить к монтажным работам, изделия обязательно обрабатываются антисептическими и гидроизоляционными средствами. Поэтому для кровли из профнастила такую кладку используют очень редко;
Разреженная кладка. Для таких конструкций рекомендуется делать шаг не меньше, чем 50 см. Идеально подходит для монтажа прочного листа.

Какой же тип обрешетки лучше всего использовать под профлист? Ответ на данный вопрос очень прост. Для выбора оптимального варианта необходимо ориентироваться на характеристики изделий, особенности крыши и строительного объекта. Если постройка имеет крупную площадь с разреженной конструкцией, то лучше выполнить обрешетку из металлических изделий.

Характеристика профилированного материала

Перед тем как делать конструкцию обрешетки под профнастил, необходимо ознакомится с техническими свойствами материала. Следует отметить, что листы обладают небольшим весом, но при этом создают прочную кровлю. Выполняют их из стальных элементов, а показатели жесткости зависят от размеров используемых изделий. Для каждой конкретной марки профнастила существует определенный шаг укладки, который учитывает особенности склона крыши.

Внимание! Способность выдерживать нагрузку напрямую зависит от высоты профиля: чем он выше, тем больше показатель предельной нагрузки.

Устройство обрешетки под профнастил лучше всего создавать из деревянных брусков, которые можно укладывать как плотно, так и в разрядку. Благодаря такой конструкции, удается обеспечить оптимальную прочность кровельного покрытия, улучшить ее сопротивляемость и стабилизировать распределение нагрузки. Монтируя обрешетку крыши из деревянных или металлических материалов, важно учитывать уклон. При проведении работ используются гвозди, скобы, саморезы, дюбели-гвозди, которые выбираются исходя из вида изделий для кровли.

Способы расчета обрешетки для крыши

Согласно строительным нормам большинство кровельных материалов обязательно крепятся на обрешетку. Для профлиста нет исключения. В СНиП прописаны основные правила и нормы установки конструкции относительно угла ската:

Если крыша имеет минимальный угол наклона, то необходима сплошная обрешетка. Также оптимальным вариантом будет соблюдение шага не больше 40 см. При этом стоит отметить, что его величина зависит от особенностей изделий, а именно их толщины, марки и т.д.;
Монтаж обрешетки под профнастил для крыш с уклоном выше 40 см, но ниже 60 см, делается с шагом в 30-65 см. В таких ситуациях чаще всего отдается предпочтение деревянной обрешетке;
При большом угле уклона лучше всего делать шаг до 100 см.

Внимание! Существуют определенные марки профнастила, сделанные таким образом, что минимальный шаг монтажа равняется 300 см. При покупке материала обращайте внимание на инструкцию, в которой указывается данное требование.

При составлении проекта кровли сразу необходимо выбрать оптимальный материал для финишного слоя. Все строительные изделия продаются с определенной документацией, содержащей необходимые данные. Выполняя расчет для покрытия из профнастила, следует обращать внимание именно на заводские параметры изделий.

Для строительства частного дома часто выбирают стальной профлист высотою 3,5 см. Его можно устанавливать с шагом полтора метра. Благодаря особенностям укладки и материала, достигается отличный показатель нагрузки – около 600 кг на метр квадратный.

В период ремонтных работ вы сможете без опасений перемещаться по поверхности крыши: обрешетка имеет достаточную прочность.

Если же при строительстве объекта используется профлист с высотой менее 2,1 см., то шаг монтажа необходимо снизить до минимальных значений. Также для таких конструкций оптимальным вариантом станет сплошная обрешетка под профнастил. Связано это с тем, что материал не способен выдерживать высокую нагрузку, поэтому для долгосрочной эксплуатации ему необходима прочная основа.

Внимание! Для строительства частных домов практически не используют профлисты с высотой свыше 4,4 см. Такой материал можно встретить в промышленных проектах.

Источник: https://build-experts.ru/obreshetka-dlya-profnastila/

Как выполняется обрешетка под профнастил

Обрешетка под профнастил является важным элементом конструкции под кровлей. Ее основная задача — выдерживать всю нагрузку материалов, образующих конструкцию, и правильно распределять вес. Обрешетка должна быть не менее крепкой, чем вся стропильная система.

Материалами в качестве обрешетки под кровлю являются дерево и металл.

Устройство обрешетки под профнастил выполняют, устанавливая на опору доски или бруски. Они должны быть как следует закреплены — это позволяет кровле быть более функциональной и заметно продлевает срок ее службы без капитального ремонта. Для фиксации панелей к рейкам можно использовать скобы. На правильно устроенной обрешетке не будет образовываться грибок и плесень — ей даже не потребуется дополнительной пропитки.

Материалом обрешетки может выступать металл или дерево. При устройстве конструкции на промышленном здании целесообразнее выполнить ее из металлических элементов. Если угол наклона крыши будет не очень большим, нагрузка будет распределяться не очень удобно, что требует надежного материала для каркаса. При обустройстве кровли частного дома данные элементы конструкции чаще выполняют из дерева. Толщину реек рассчитывают в зависимости от шага обрешетки и ожидаемой нагрузки.

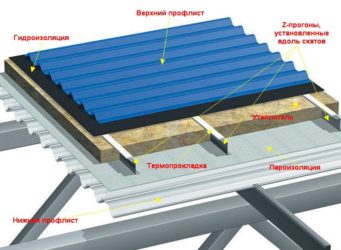

Как выполняют металлическую обрешетку

Устройство металлической обрешетки под профнастил.

Монтаж каркаса для кровельного материала не особенно сложен для выполнения, но в процессе необходимо соблюдать все строительные технологии и нормы.

Устройство обрешетки из металлопрофиля выполняется, если в покрытии крыши используется профлист с толщиной более, чем 0,7 мм. Такие кровли чаще бывают плоскими.

Соединять профильные элементы лучше с использованием саморезов. Когда используют трубы, уголки в качестве стропильных элементов, соединение выполняют при помощи сварки. Область соединения необходимо обработать антикоррозийным составом — это может быть специальная эмаль или грунтовка.

Вам может быть интересно: Сайт о стройматериалах.

Как выполняется монтаж

Варианты обрешетки из дерева под профнастил.

Для проведения работ по монтажу следует выбирать сухую ясную погоду, чтобы доски и брусья не намокали и не деформировались в процессе эксплуатации. Иначе это испортит всю конструкцию.

Выполняется монтаж обрешетки для профнастила следующим образом. Выбирается основная доска, которая будет размещаться вдоль карниза (она должна быть толще прочих). Там, где запланированы выходы для пожарного люка, вентиляции, дымохода, надо укрепить дополнительные доски. Установку обрешетки производят только после того, как под профнастил устроен гидроизоляционный слой и выведена вентиляция. Толщину определяют в зависимости от высоты профлистов и длины крепежных элементов, удерживающих профиль снаружи.

Шаг обрешетки под профнастил для обычных условий желательно соблюдать как минимум 50 см или более. Его размер определяется в зависимости от того, какова у материала толщина и от сечения профиля. При установке в торцах крыши специальных ветровых досок надо следить, чтобы они были выше, чем обрешетка, на ту же величину, что и высота профиля у профлистов.

На выбор величины расстояния между элементами влияют ожидаемые нагрузки на кровлю, угол наклона ската, обычные для местности погодные условия. В зависимости от этих факторов шаги могут быть:

обычные — 20-40 см, считаются наиболее распространенным видом для устройства каркаса;
сплошные — между брусками или досками оставляют небольшое расстояние примерно в 10 мм на случай деформации древесины;
разреженные — расстояние между брусками 50-75 см.

Если основу решено сделать сплошной, иногда применяют листовые материалы.

Чтобы рассчитать, какой должны быть толщины листы профнастила, надо сперва определить назначение кровли и нагрузки на нее. Надо помнить, что срок службы кровельной конструкции будет зависеть именно от того, какие материалы выбраны для ее обустройства. В зависимости от того, какова высота профиля, будет допустимая масса нагрузки — чем она больше, тем большую тяжесть выдерживает материал.

Если нагрузки ожидаются повышенные, кровле желательно обеспечить максимальную прочность. Для этого устанавливается двухслойная основа. Нижний ряд ее выполняют параллельно коньку. Верхний должен быть ему перпендикулярен, выполняется сплошным или простым шагом.

Фиксация кровельного покрытия

Схема крепления профнастила к обрешетки.

Крепление профнастила к обрешетке осуществляется при помощи самонарезающих винтов, покрытие у которых выполнено из цинка. При этом следует использовать дополнительно резиновую шайбу.

Чтобы выполнить фиксацию, лучше устраивать саморезы внизу профлистов, количество должно быть таким: на 1 кв.м. покрытия — 5-7 элементов. Затем производится соединение профлистов специальными заклепками — их цвет надо подбирать в соответствии с окрасом кровли. Если с цветом не получилось, можно выкрасить их после проведения всех требуемых работ.

Если устройство кровли выполнено верно, у конструкции вес получится равномерно распределенным. Она не будет выгибаться внутрь и сможет выдержать любые погодные условия.

При частном строительстве чаще всего выбирают профиль профнастила высотой 35 мм и толщиной 0,6-0,7 мм. Такие параметры позволяют выполнять обрешетку под профлист с шагом приблизительно до полутора метров. Подобное устройство позволяет выдержать нагрузки примерно до шестисот килограмм на один квадратный метр.

Кровля, выполненная таким образом, получится немного более дорогостоящей. Но при подобном устройстве имеются и преимущества — прочность конструкции позволяет устроить более серьезные нагрузки на нее и продлит срок службы крыши. В течение длительного времени ее не понадобится ремонтировать.

Цены на материал вплотную зависят от того, каково сечение бруса, применяемого для устройства обрешетки, от его длины и ширины.

Обрешетка для профнастила является одним из главных элементов при обустройстве кровельной конструкции.

Выполняя расчеты правильно, можно серьезно сэкономить время, требуемое для устройства кровельной системы, и сохранить денежные средства. Когда все требуемые приготовления для установки каркаса завершаются, укладывается кровельное покрытие.

Источник: https://1pokryshe.ru/profnastil/obreshetka-pod-profnastil.html
