Металлические стропила для односкатной крыши

В этой статье:

Металлические стропила для крыши – особенности устройства и монтажа

Стропила и обрешетка – каркас крыши, который несет на себе всю тяжесть кровельного пирога, термоизоляции, снеговую нагрузку, поэтому они должны обладать высокой несущей способностью, прочностью. Идея использовать металлические стропила, чтобы конструкция кровли получилась более жесткой, не нова, но ранее она применялась в основном для перекрытия промышленных или хозяйственных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам крыши, если длина ската превышает 10 метров.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Конструкция кровли со стропильным каркасом

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Устройство металлического каркаса

Учтите, что металлические и деревянные элементы каркаса нельзя соединять между собой без прокладки из гидроизоляционного материала или обработки антисептическим препаратом. Так как металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и загниванию стропил.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Устройство стропильной фермы

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Двухскатная стропильная ферма

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и обрешетка крыши образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

Основные узлы металлического стропильного каркаса

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/obreshetka/metallicheskie-stropila-dlya-kryshi.html

Стропильная система односкатной крыши. Технологические нюансы при сборке

В чем преимущество односкатных типов крыш
Проектирование односкатных крыш. Что учесть
Сборка различных вариантов стропильных систем односкатной крыши

Односкатная крыша гаража
Формирование стропильной системы пристройки

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

Значительно меньший расход материалов:

В сравнении с двухскатными аналогами, для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты (профнастил, металлочерепицу, шифер и прочие);
Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов.

2Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса.3Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение.4Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру.5Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей.6Возможность создания эксплуатируемой кровли.

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

Совет

Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

Более высокие требования к гидроизоляции.
Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно

Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет

Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

Мауэрлат выноситься на требуемую длину за стены строения.
К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/stropilnaya-sistema-odnoskatnoj-kryshi.html

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

Таких как:

Климатические условия.
Величина постройки, количество этажей.
Материал кровли.
Используемый утеплитель.
Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Обозначение полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

Кроме того, надо учесть:

Назначение постройки, в частности — чердачного помещения.
Размеры крыши, длина и угол наклона ската.
Материал кровли.
Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

2017-02-13

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/raschet-odnoskatnoj.html

Правильная стропильная система для односкатной крыши

— Крыша — Монтаж стропильной системы для односкатной крыши

Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Расчет конструкции кровли односкатного типа

Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:

общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
угол ската, желаемый или получившийся;
длину крыши односкатного типа;
выбранный кровельный материал;
какую высоту и ширину имеют несущие стены.

Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.

В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.

Для чертежей нужно знать следующие нюансы:

Расстояние между стенами внутри указывает на количество балок и качество укрепления стропил.
Прежде чем рисовать чертеж, определитесь, будете ли вы делать чердачное помещение. Оно сильно влияет на угол наклона и высоту одного фронтона.
Если помещение предполагает веранду или террасу, то при устройстве важно просчитать все так, чтобы она накрывала эти элементы.
Перечисленные факторы указывают на необходимую длину стропил, а длина помещения сказывается на их количестве.
Стропильные ноги нужно укладывать поперек постройки. При этом шаг монтажа составляет от 500 до 750 мм. Если постройка широкая, то потребуются длинные стропила длиннее и массивнее. Минимальное сечение составляет 80х150 мм. К примеру, если фиксация стропил выполняется над пролетом в 6–8 м, то оптимальное сечение составляет 110х200 мм и больше.
В качестве стропил служат качественные, просушенные пиломатериалы без дефектов, трещин и сучков. Они делаются из бруса или досок.
Если длина бруса недостаточная, так как помещение широкое, элементы стыкуются. Место соединения двух брусьев нужно расположить на опорной балке. При использовании досок, стыкование делается с нахлестом не меньше 500 мм.
Чтобы конструкция была надежной и со временем стропильные ноги не провисали, они подпираются и фиксируются посредством элементов кровли. Речь идет о подкосах, ригелях и стойках. Они нужны в случае, когда ширина пролета для односкатной крыши составляет 4,5 м и больше. Стропильная система для односкатной крыши:

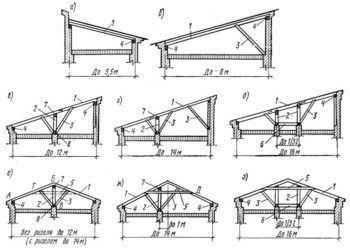

Как видно на фото, если длина пролета равна12 м, посередине монтируется стойка, поддерживающая стропильную ногу.
При длине пролета между стенами 12 м и больше, вдобавок к стойке монтируется подстропильные ноги. Тогда настил будет жестче.
При длине пролета между стенами в 15 м и больше, нужны две стойки. Их следует установить ближе к центру пролета. Расстояние от одной стоки у другой по центру составляет треть ширины постройки. В этом месте стойки скрепляются бруском, называемым схваткой.
В независимости от угла кровли, стропильные ноги нужно укладывать на мауэрлат. Это опорная балка, которая устанавливается на стене и фронтоне помещения.

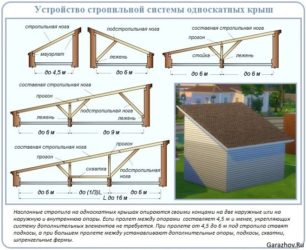

Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.

Выбираем угол односкатной кровли

Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.

Обозначения следующие:

Lс – длина используемого стропила;
Lbс – наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
Lсд – ширина постройки;
А – выбранный или искомый угол односкатной кровли.

Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:

TgA=Lbc÷Lcд

Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:

Lbc= TgA×Lcд

В таком случае длина стропильных ног кровли рассчитывается так:

Lc=Lcд÷СоsA

Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.

На выбор угла ската влияет много критериев. Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:

Для устройства профнастила уклон должен составлять не меньше 8°.
При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
Для устройства шифера нужны показатели от 20° до 30°.
Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5–7°, не меньше.

Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

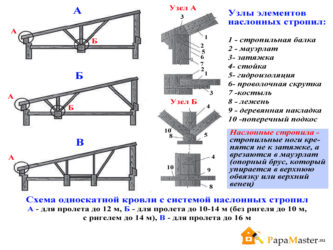

Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Монтажные работы по созданию односкатной кровли

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла. Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.
Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.

Заключение

Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.

Источник: https://2proraba.com/krysha/montazh-stropilnoj-sistemy-dlya-odnoskatnoj-kryshi.html
