Монолитный поликарбонат шаг обрешетки

В этой статье:

Минимальный уклон кровли из поликарбоната

Для создания кровельной конструкции требуется наличие каркаса, на который осуществляется крепление материала для покрытия кровли и поликарбонат не является исключением из этого правила. Для любого, кто намерен построить крышу, не будет лишней информация об обустройстве обрешетки под него.

Что такое кровля из поликарбоната

Необходимо, чтобы конструкция крыши из этого материала соответствовала определенным требованиям:

уровень освещенности отвечал принятым нормативам;
солнечные лучи беспрепятственно проникали через материал, но их яркость была приглушенной;
имела систему вентиляции;
монтаж кровли осуществлялся с соблюдением строительных норм и правил относительно прочности, звуко-, тепло- и гидроизоляции;
наличие возможности демонтажа.

Чтобы вышеперечисленные требования были выполнены, следует правильно обустроить стропильную систему и обрешетку под поликарбонат.

Шаг обрешетки

Вне зависимости от вида материала, которым планируется накрыть кровлю, расстояние между элементами опалубки зависит от величины ее уклона. Если планируется строительство более пологой крыши, наклон должен быть равен не менее 30 градусам, а шаг обрешетки под поликарбонат эквивалентен его толщине.

Например, для 4-миллиметрового СПК он не может превышать 40 сантиметров, а для 10-миллиметрового –100 сантиметров. Оптимальной величиной наклона считается угол, составляющий 50 градусов.

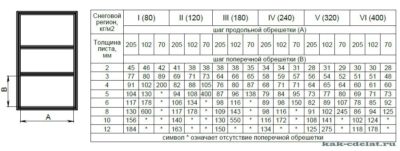

Перед монтажом, нужно проводить расчет обрешетки под поликарбонат с учетом радиуса изгиба кровельного материала. Любое его изменение требует корректировки шага укладки опалубки.

При этом, чем меньше толщина листа поликарбоната и радиус его изгиба, тем с меньшим промежутком монтируют элементы опалубки.

К примеру, когда строится обрешетка под поликарбонат для односкатного навеса с углом наклона 20 градусов, шаг ее монтажа не должен превышать 40-50 сантиметров.

Также нужно помнить о снеговых нагрузках. Для местности с повышенным количеством осадков зимой необходимо при строительстве крыши выбирать меньший шаг обрешетки. С учетом того, что у пластика гладкая поверхность, будет достаточно уклона в 30 градусов, чтобы снежный покров не задерживался на кровле.

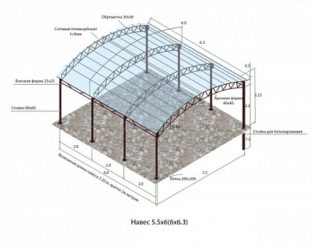

В то же время, для крыши, например, веранды, лучше возводить более крутую конструкцию – арочную, способную успешно противостоять повышенным снеговым нагрузкам.

Благодаря расчету обрешетки под поликарбонат можно выбрать один из двух возможных вариантов каркаса:

частая опалубка при использовании тонких листов;
разряженная – при применении более толстого материала.

Разнообразие каркасов для поликарбонатных крыш

Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:

Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели.

Расчет обрешетки под сотовый поликарбонат

Этот вид кровельной продукции часто выбирают по причине экономичности. Если учесть, что металлическая конструкция прослужит дольше, чем поликарбонат, более выгодным решением станет разреженная опалубка.

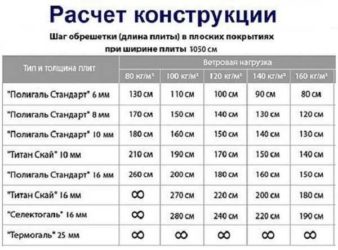

Чтобы рассчитать обрешетку под сотовый поликарбонат, можно воспользоваться специальной программой, для которой нужны следующие исходные данные:

тип конструкции – скатная, арочная, плоская;
толщина листа;
высота арки;
ширина и длина пролета, на который укладывается покрытие;
регион, где находится объект.

Согласно рекомендациям специалистов:

Листы СПК толщиной 4 миллиметра лучше использовать в тепличном хозяйстве или в случае установки временных конструкций, при этом шаг монтажа должен составлять 40-50 сантиметров при создании кровель скатного типа и до 60 сантиметров для арочных построек.
Поликарбонат толщиной 6 миллиметров задействуют для обустройства навесов и козырьков, в теплицах. Опалубку укладывают с шагом 60-70 сантиметров в скатных строениях, а в арочных – до 70-90 сантиметров.
Сотовый материал, имеющий толщину8 миллиметров, используют для зимних теплиц, автомобильных навесов и других объектов. Его монтируют с расстоянием до 80-90 сантиметровв скатных конструкциях и в арочных – до 100-120 сантиметров.
Листовую 10-миллиметровую поликарбонатную продукцию выбирают для строений, на которые оказывается повышенная нагрузка. Шаг обрешетки под поликарбонат при этом должен составлять до 100-120 сантиметров для скатных кровель и для арочных – до 150 сантиметров.
Изделия от 10 миллиметров применяют для специфических конструкций, а шаг обрешетки рассчитывают индивидуально.

Эти рекомендации касаются исключительно качественного сотового поликарбоната.

Шаг обрешетки под монолитный поликарбонат

Данный вид поликарбонатной продукции относится к сверхпрочным и антивандальным материалам по причине его высокой плотности. Наиболее востребованы листы толщиной 2, 3 и4 миллиметра.

Обрешетка для монолитного поликарбоната укладывается с таким шагом:

при толщине 2 миллиметра, — до 50 сантиметров для скатных крыш и 70 сантиметров– для арочных;
при толщине3 миллиметра– 80 и100 сантиметровсоответственно;
при толщине4 миллиметра– 120 и150 сантиметров.

Для МПК толщиной от 5 до 10 миллиметров шаг выбирают согласно рекомендации специалистов.

Источник: https://kryshadoma.com/polikarbonat/kak-sdelat-obreshetku-pod-polikarbonat-pravilnyy-raschet-i-shag-dlya-navesa.html

Крыша из поликарбоната: разновидности материала, этапы монтажа, фото и видео

Можно назвать много примеров, когда традиционные кровельные материалы нельзя использовать по единственной причине – непрозрачность для дневного света. Раньше в таких случаях светопрозрачную кровлю делали из стекла, сейчас используется крыша из поликарбоната. У этого полимера есть много преимуществ перед стеклом, и одним из них можно назвать возможность выбора вида поликарбоната.

Навес из поликарбоната – это простейший пример односкатной крыши для террасы

Виды кровельного поликарбоната

Если говорить о структуре, есть три вида поликарбоната для крыши:

Монолитный. Представляет собой гладкий лист толщиной до 12 мм. В прозрачном варианте это полный аналог листового стекла с чуть более низким коэффициентом прозрачности, но намного легче и прочнее него. Хотя самый тонкий поликарбонат (2-3 мм) для кровли не применяют.
Сотовый. По структуре этот вид полимера чем-то напоминает гофрированный картон. В «бытовом» исполнении сотовый поликарбонат состоит из двух или трех тонких параллельных пластин, соединенных между собой множеством продольных ребер жесткости. Прочность такого материала ниже, чем у монолита, но ее в принципе достаточно, если частота обрешетки соответствует углу склона скатной крыши. Принципиальное же отличие заключается в том, что свет, проходящий через поликарбонат, рассеивается. Это немного снижает коэффициент прозрачности, хотя делает естественное освещение пространства под крышей более «мягким», без резких переходов границ светотени.

Сотовый поликарбонат не только рассеивает солнечный свет, он имеет хорошие теплоизоляционные свойства

Профилированный. В поперечном разрезе это типичный вид профлиста, который изготовлен из поликарбоната, а не из стали. И в этом случае профиль в виде прямоугольной или трапецевидной волны обеспечивает необходимую конструктивную прочность. Есть производители, которые выпускают оба вида кровельных материалов с одинаковыми размерами, и они совместимы между собой по геометрии. Их можно использовать в комбинации на одном скате кровли без особых технических решений по гидроизоляции продольных и поперечных стыков.

Даже с учетом небольшой толщины самого листа профилированный поликарбонат имеет достаточную жесткость, чтобы выдержать серьезные нагрузки

Если говорить о выборе конкретной толщины листового или сотового поликарбоната на крышу, то она зависит от наклона ската, региональных нормативов ветровых нагрузок и давления снежного покрова, частоты обрешетки.

Прочность кровли из профилированного карбоната регулируется выбором вида профиля и частотой обрешетки.

Но в любом случае, проектированием должны заниматься специалисты, а цель этой статьи – знакомство с общими принципами обустройства односкатной крыши из поликарбоната.

На нашем сайте Вы можете ознакомиться с самыми популярными проектами различных малых форм для загородного дома, от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Особенности поликарбоната в качестве кровельного материала

Сотовый поликарбонат можно назвать самым легким листовым кровельным материалом, который монтируют по рядной обрешетке. В зависимости от толщины листа 1 м2 весит от 0.8 кг (4 мм) до 1.7-1.8 кг (10 мм).

Монолитный поликарбонат тяжелее при той же толщине листа: от 4.8 кг до 12 кг. И его легким назвать уже нельзя.

Но малый вес кровельного материала можно рассматривать как достоинство лишь с точки зрения простоты монтажа – для несущей конструкции это второстепенный фактор.

Источник: https://stroypodskazka.com/minimalnyy-uklon-krovli-iz-polikarbonata/

Каркас и его обрешетка для покрытия сотовым поликарбонатом

Возведение кровельной системы невозможно без наличия каркаса, на который монтируется сотовый поликарбонат. Как сделать каркас и его обрешетку? Как крепить поликарбонат? А также многое другое Вы сможете узнать в этой статье.

Очень красиво смотрится каркас из древесины, но, выбирая этот материал, следует помнить, что он должен быть клееным, в противном случае по конструкции пойдут трещины и она начнет деформироваться. Кроме того, практически каждый год сам каркас придется красить, обрабатывать веществами от повреждения различными насекомыми или болезнями.

Подходят для изготовления обрешетки и алюминиевый материал и стальной. Изготовить основу из стальных труб можно прямо на месте строительства, используя для этого соответствующий крепеж. Он отлично противостоит и вредителям и коррозии, и если выполнить правильный расчет — то не один десяток лет сооружение будет сохранять свои прочностные и эстетические характеристики. Но есть одно но: высокая стоимость, поэтому этот вариант подходит не всем. Каркас из тонкостенных труб отличается и более длительным сроком службы и намного выше прочностью.

Чтобы сэкономить средства, можно возвести более редкую основу, а для покрытия использовать листы толще, чем было запланировано.

Также для расчета обрешетки созданы специальные программы ― одна из них доступна по этой ссылке

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине. Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости листов должны располагаться вертикально, а в скатной конструкции ― вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Важно! При арочной установке, когда оба торца панели с открытыми каналами расположены внизу, применяется только перфорированная лента

Следует помнить, что допускается свисание края панели за пределы несущей конструкции не более 10 см, но не менее 3 см

Источник: https://lunda.by/a40127-karkas-ego-obreshetka.html

Поликарбонат – современный материал, часто используемый в строительстве для возведения перегородок, стен, навесных и декоративных элементов. Широкое распространение поликарбонат получил также в качестве кровельного покрытия. Из него возводят крыши домов, беседок, открытых террас, навесы и козырьки над входом. Крыша из поликарбоната позволяет воплотить самые смелые идеи благодаря особенностям этого материала.

Крыша из поликарбоната своими руками

К достоинствам поликарбоната можно отнести:

Малый вес при высокой механической прочности;
Способность пропускать свет;
Широкую гамму оттенков и цветовых решений;
Оригинальный и нарядный внешний вид;
Простоту монтажа и обработки;
Поликарбонат не ржавеет, не разрушается под воздействием химии и микроорганизмов, стоек к перепадам температур при условии правильного монтажа.

Есть у поликарбоната и недостатки. Один из них – неустойчивость к УФ-излучению при повреждении защитного слоя, поэтому при монтаже необходимо следить за целостностью защитной пленки и снимать ее только после окончания всех работ. Еще одна особенность поликарбоната, к которой следует отнестись внимательно – это высокий коэффициент теплового расширения. Монтировать поликарбонат необходимо с применением специальных саморезов через предварительно просверленные отверстия большего диаметра. В противном случае при изменении температуры возможна деформация материала.

Виды поликарбоната

Поликарбонат подразделяется на монолитный и сотовый. Монолитный поликарбонат обладает высокой прочностью и имеет стандартную толщину от 2 до 12 мм. Размеры листа монолитного поликарбоната – 2,05х3,05 метра. Область его применения – крыши различной конфигурации, испытывающие большую снеговую и ветровую нагрузку. Монолитный поликарбонат с толщиной 12 мм считается антивандальным и способен выдержать удар молотком без малейших повреждений.

Виды поликарбоната

Сотовый поликарбонат имеет значительно меньший вес благодаря ячеистой структуре: лист представляет собой два или более тонких листа поликарбоната, соединенных ребрами жесткости по всей длине листа. Такая структура материала позволяет получить высокую механическую прочность при низком весе. Из сотового поликарбоната делают арочные конструкции, куполообразные крыши и другие сложные элементы. Сотовый поликарбонат бывает как прозрачный, так и матовый, имеет широкую гамму оттенков. Стандартная толщина – от 4 до 32 мм, размеры листа 2,1х 6,1 или 2,1х12,1 метра.

Сотовый поликарбонат

Материалы для выполнения каркаса

Каркас крыши из поликарбоната можно выполнить из различных материалов. Решающим фактором при выборе является основной стиль здания и ожидаемый вес конструкции с учетом снеговой нагрузки. В деревянных строениях при выполнении прямой крыши применяют стропильную систему из деревянных брусков или досок, на которую укладывают поперечную обрешетку и листы поликарбоната. Такая конструкция отлично вписывается в общий стиль и придает строению легкость, объем и свет.

Арочные конструкции навесов, веранд, а также куполообразные крыши обычно делают на каркасе из профиля, алюминиевого или стального. Сталь используют для громоздких конструкций и высокой снеговой нагрузке. Для легких строений достаточно легкого алюминиевого профиля. Для арок большого радиуса используют также дополнительные опоры и подкосы, поперечные ребра жесткости из профиля.

Крепление поликарбоната к профилю осуществляется с помощью специальных саморезов, имеющих уплотнительную шайбу. Стыки листов соединяют с помощью Н-образного профиля для поликарбоната.

Прямая крыша из поликарбоната: технология выполнения

Прямая крыша из поликарбоната обычно применяется при устройстве открытых террас, беседок, небольших садовых домиков. Выбор поликарбоната в качестве кровельного покрытия позволяет получить естественную освещенность, создать ощущение легкости и открытого пространства. Вместе с тем, такую крышу нельзя как следует утеплить, не потеряв ее прозрачности, поэтому для строений, используемых в зимний период, она мало пригодна.

Прямая крыша из поликарбоната может быть любой конструкции: односкатная, двускатная или вальмовая. От типа крыши зависит стропильная система. Стропила для такого легкого материала как поликарбонат можно выполнять из доски толщиной 40 мм. Древесину обрабатывают антисептиком и огнезащитными растворами, при желании можно придать ей определенный оттенок.
Шаг между стропилами нужно выбирать исходя из стандартной ширины листа, чтобы расстояние между брусками было одинаковым, а стыки листов приходились на стропила. Поперечную обрешетку выполняют из брусков 50х20 мм, врезая их в уложенную на торец доску стропил.
Прямая крыша из поликарбоната
Выполняют раскрой поликарбоната с таким расчетом, чтобы продольные ребра жесткости листа совпадали с направлением ската. Это облегчит удаление конденсата с внутренней стороны крыши. При монтаже необходимо соблюдать также ориентацию материала и располагать его наружу той стороной, на которой находится УФ-защита, отличить ее можно по защитной пленке или маркировке на ней.
Крепят поликарбонат к дереву с помощью специальных саморезов с уплотнительной шайбой. Для этого в листе поликарбоната размечают и сверлят отверстия с диаметром на 2 мм больше диаметра самореза, после чего вкручивают его, добиваясь плотного прилегания шайбы без деформации материала. Стыки закрепляют с помощью соединительных разъемных профилей, при этом саморез вкручивают в нижнюю часть профиля, вставляют в него листы поликарбоната и закрывают верхней частью профиля.
Монтаж поликарбоната
Торцы листов поликарбоната защищают от влаги с помощью герметизирующей ленты и торцевого профиля, в противном случае внутри материала будет образовываться конденсат, и поликарбонат потеряет прозрачность.
Конек выполняют из конькового профиля. Все элементы для лучшей герметичности обрабатывают прозрачнымгерметиком для наружных работ.

Арочная крыша из поликарбоната

Арочные крыши чаще всего выполняют при строительстве навесов, козырьков, летних беседок. Они предельно просты в конструкции, и наиболее сложной задачей является выполнение дуг из профиля или трубы квадратного сечения. Собственно, сложность состоит в том, чтобы согнуть ее равномерно по всей окружности, и для этого лучше использовать шаблон.
