Монтаж обрешетки под металлочерепицу своими руками

Монтаж обрешетки под металлочерепицу своими руками, фото

» Статьи » Монтаж обрешетки под металлочерепицу

Для установки кровли из железных листов и черепицы нужен особый каркас. Установка обрешетки под металлочерепицу с легкостью ведется собственными руками, в случае если владеть в наличии все нужные строй материалы и руководство.

Товары находятся на странице «Металлочерепица».

Особенности обрешетки для металлочерепицы

Каркас, обрешетка или же несущая система считается наиболее ключевым моментом из всех, которые влияют на долговечность строительства. В случае если Вы приняли решение ставить крышу из металлочерепицы, то незамедлительно надо понимать трудности, так как при работе с другими кровельными материалами допускается раз подходящий промежуток меж опорами или же площадь сечения.

Особенности обрешетки под металлочерепицу:

• Возможно монтировать каркас 2-мя методами: сплошным или же с шагом. В первом случае, доски уточняются буквально впритирку, т.е. в общем без промежутков. Это нужно по причине особого строения железной черепицы и основ её установки. Во втором надо создавать промежуток, расстояние которого станет не наименее 350 мм, подобный метод неплох для солидной черепицы, но в ведущем используется для профнастила;
• Надо довольно кропотливо подойти к подбору брусьев. Почаще всего применяется древесный брус с сечением 50 мм, а доска с объемами 32х100 мм;
• Для начала надо обработать древесные плоскости особыми дезинфицирующими составами. При монтаже металлочерепицы нередко остаются кое-какие зазоры или же щели, в которые станет просачиваться влага. Конденсат будет предпосылкой становления в каркасе плесени или же тления дерева;
• У всякой железной черепицы своя оригинальная волна. При монтаже каркаса надо заботливо выучить покупку и лишь только впоследствии начинать построение несущей системы;
• Внимательно нужно покрывать дерево слоем гидро- и пароизоляции;
• 1-ая доска каркаса несколько обширнее других, кое-где на полтора сантиметра.

У множества изготовителей металлочерепицы есть собственные запросы к аппарате покрытия. В случае если этакие есть, то они обычно располагаются на упаковках материала или же в памятке по монтажу, которая прилагается к приобретению.

Как обустроить обрешетку под металлочерепицу своими руками

Наше руководство по монтажу сумеют использовать как профессиональные строители, например, и молодые мастера. Первым разглядим вариант установки обрешетки с шагом. Для начала дел надо составить проект. Еще аккуратно сделайте чертеж, с ним процесс сходит важно скорее, т.к. незамедлительно станет видно, за собственно что надо хвататься в первую очередь, и какие габариты балок важны:

• Надо обработать крышу гидроизолирующим материалом. Это понадобится, дабы дерево не сносилось под действием конденсата, который подымается на потолок жилого здания. Слой подобный пленки надо при монтаже пропускать под водосточной системой;
• Именно на слой гидроизоляции надо ввести брус избранного сечения. Поймем для примера 50 мм, т.е. брусок с параметрами 50х50;
• К совместной стропильной системе брусья нужно укреплять при поддержке шурупов. Гвозди применить бессмысленно – они сносят структуру дерева и содействуют понижению его долговечности, но в случае если Вы приостановили личный выбор на них, то чем какого-либо другого выбрать гигантские шиферные гвозди;
• Впоследствии сего к брусьям устанавливается обрезная доска. Её надо укладывать с конкретным шагом. Заботливо выучите руководство по аппарате избранной марки металлочерепицы – у кое-каких изготовителей не допускается установка строительного материала на обрешетку с шагом наименее 30 см;
• Дальше на стропильные опоры надо зафиксировать ещё 2 бруса, которые станут работать опорой для конька кровли из металлочерепицы. Их надо ввести на расстоянии не больше 5 сантиметров приятель от друга;
• Мы напоминаем, собственно что для кровли, которая станет покрываться железной черепицей, хорошей системой считается двухскатная. При подобный организации кровли, она не перегружает фундамент и модно выглядит в всяком экстерьере.

Впоследствии крепления досок возможно приступать к монтажу металлочерепицы. Её еще потребуется ставить при поддержке шурупов и особых инструментов. Крыша из металлочерепицы в этом случае станет по такому виду:

В случае, если Вы желаете устроить обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется руководство:

• Крыша еще покрывается слоем гидроизолирующего материала. На данном рубеже Вы сможете устроить ещё раз слой – пароизолирующей плоскости. Довольно принципиально надевать её без швов, по другому вода все точно также проникнет под кровлю;
• Впоследствии уточняем брусья. В различие от первого метода, их надо монтировать без промежутка или же с наименьшим (так почти все строители поступают в целях экономии строй материалов). Крепеж выполняется шурупами с широкими головками при применении шуруповерта; На слой брусьев надо ввести доски для обрешетки. В случае если Вы избрали незазорный установка обрешетки под покрытую цинком металлочерепицу, то, быстрее всего, у Вас материал с маленький волной. Возможно не волноваться на тему сложность покрытия каркаса – черепица ляжет прекрасно и герметично по причине универсальной гофры;
• Подобно первому методике, настало время ввести коньковую доску. Для сего на верхней точке кровли на расстоянии в 5 сантиметров приятель от приятеля уточняются 2 балки;
• Данная разработка подойдет для маленького домика, подсобного здания или же строения с долговечным цельным фундаментом. Надо припоминать, собственно что сама по для себя металлочерепица достаточно томная, а сплошная обрешетка считается ещё одним утяжеляющим всю систему моментом.

Дабы высчитать, возможно ли на Вашем жилище применить похожую несущую систему, надо адресоваться за поддержкой в конструкторское бюро и заказать там план. При этом раскладе Вы незамедлительно получите не лишь только доскональные памятке по аппарате, но и совета по выбору строительного материала.

Расчет сметы

Состав из нескольких пунктов:

• Шурупы строй и монтажные гвозди (при необходимости);
• Кровельный шуруповерт;
• Особые мостки и лестницы, альпинистское амуниция для высотных дел – это все несомненно поможет Для вас перемещать по плоскости крыши;
• Древесные доски и опоры, брусья для конька;
• Железная черепица;
• Лакокрасочные материалы. Грунтовка, герметики, антисептики, затирка для пространств присоединения металлочерепицы;
• Дополнительные составляющие – водостоки, снегозадержатели, воротники для дымопроводов.

Еще довольно принципиально припоминать на тему надобность утепления. Естественно, обрешетка для морозного чердака не предполагает вспомогательного слоя термоизоляции. Но в случае если у Вас жилище без чердака или же это здания применяется как жилая горница, то надо побеспокоиться на тему данный момент.

На строй форумах семейные мастера советуют трудиться шурупами с прокладками, дабы они не царапали плоскость. Любой шуруп впоследствии установки надо обработать особым грунтом, герметиком и при стремлении краской (чтобы крепеж не отличался на совместной плоскости кровли). Любые полгода очищайте крышу от загрязнений: листьев, грязищи. Зимой надо счищать снежный слой, дабы он не создавал вспомогательное нажим на дом.

Источник: http://2797921.ru/montage-obreshetki-pod-metallocherepicy/

Как произвести монтаж обрешетки под металлочерепицу своими руками

Один из обязательных элементов обустройства кровли – обрешетка, представляющая собой брусья, которые перпендикулярно уложены на стропильные ноги. Обрешетка принимает на себя нагрузку кровельного материала, передает ее на стропила, а те переносят давление на несущие стены. Грамотный монтаж обрешетки – ответственное и непростое дело, выполнение которого лучше доверить профессиональным строителям.

-советы по подготовке крыши к укладке черепицы ↑

Для разного вида покрытий используется различный материал:

• брус;
• доска;
• фанера;
• тес.

Существует два вида обрешеток кровли:

1. Сплошная – зазор между брусьями в ней бывает не больше 1 см. Обязательно используется в местах пересечений скатов (на ребрах, коньке, разжелобках, ендове), по карнизным свесам и в местах стыков. Обычно сплошную обрешетку монтируют при использовании рулонной кровли, мягкой черепицы, металлочерепицы, плоского шифера.

   Сплошная обрешетка применяется для рулонной кровли, металлочерепицы, мягкой черепицы и плоского шифера

2. Разреженная обрешетка кровли – с шагом между брусьями в несколько сантиметров. Подходит для металлической кровли, волнистого шифера, натуральной черепицы. Материалом для разреженных конструкций могут выступать доски с толщиной от 20 до 40 миллиметров, бруски 50х50-60х60 миллиметров, жерди с диаметром 70мм. Выбор материала будет зависеть от особенностей кровли. Древесина, используемая для строительства, не может быть ниже 2 сорта, не должна иметь сучков и, желательно, быть обрезной. Если применяется необрезная доска, то ее кромки должны быть стесаны. Доски с шириной больше 140 мм применять не желательно, так как они коробятся и повреждают кровельный материал. Наличие сучков может привести к поломке доски под снеговой нагрузкой. Нельзя использовать сырое дерево, со временем материал рассохнется и гвозди или саморезы будут держаться в нем значительно хуже.

Разреженная обрешетка кровли характеризуется промежутком между брусьями в несколько сантиметров

Сплошную обрешетку укладывают на разреженную. Для этого могут быть использованы ДВП, ламинированные ДСП, доски. Доски укладываются на расстоянии 1см друг от друга под углом в 45° к доскам разреженной обрешетки. Зазор между досками необходим для того, чтобы погасить температурные деформации древесины. Лучше использовать шпунтованую анисептированную доску.

Сплошной слой может быть единственным, уложенным непосредственно на стропила.

Обрешетки бывают однослойными и двуслойными. Первый слой обязательно укладывается параллельно коньку, горизонтально. Шаг может достигать 50-100 см. Он может быть единственным, а может использоваться для настила поверх второго слоя.

Важно! Настил крыши не должен иметь провесов или бугров, особенно если в качестве кровли используется хрупкий длинномерный материал, к примеру, шифер.

Настил должен быть прочным, выдерживающим вес человека. В противном случае во время ходьбы по крыше нарушаются крепления и стыки кровельных деталей, а это приводит к протечкам.

То, как будет проводиться монтаж обрешетки, во многом зависит от материала, выбранного для кровли. В качестве примера возьмем один из самых популярных материалов – металлочерепицу.

Укладка антиконденсатной пленки ↑

В случаях, когда предусматривается утепление крыши, понадобится антиконденсатная пленка, которая будет защищать утеплитель от появления конденсата и продувания. Без пленки обрешетка и стропила проветриваются, а чердак будет холодным. При обустройстве обрешетки под металлочерепицу такая пленка стелется на стропила горизонтальными полосами по всей площади крыши с нахлестом в 10-15 см. Ее не стоит натягивать, пленка должна провисать между стропилами. Закрепляется конструкция брусками, равными по сечению ширине стропил толщиной в 3 см.

Антиконденсатная пленка

Монтаж обрешетки под металлочерепицу ↑

После завершения укладки пленочного настила можно переходить к монтажу обрешетки, на которой будет закреплена металлочерепица. В случаях, когда укладка пленки не предусматривается, горизонтальная обрешетка делается непосредственно на стропилах. Все используемые горизонтальные доски должны быть антисептированными.

Сечение – 2,5-3 см на 1-1,5 см. Может подойти любая дюймовка, но очень важно, чтобы толщина всех укладываемых досок была одинаковой. Правильный подбор по толщине гарантирует ровную плоскость крыши. От этого зависит не только функциональность, но и внешний вид дома.

Единственное исключение – нижняя доска, которая должна быть толще остальных на полтора сантиметра.

Важно! Первой крепится нижняя доска. Чтобы в дальнейшем доски не закручивало, они сразу же закрепляются в двух местах шурупами или гвоздями.

Готовая к монтажу металлочерепицы обрешетка

Расчет шага досок ↑

Шаг подбирается в соответствии с профилем и видом металлочерепицы. Обычно расстояние между брусьями указывается в инструкции и считается от нижней точки первой доски до верха второй. Между первыми двумя досками это значение должно быть меньшим.

Влияние на величину шага оказывают и величина уступа кровли за первый брусок, и уклон ската крыши. Расчет шага производится с учетом водостока. Если он крепится на лобовую доску, то к выступу добавляется 30 мм. Так же на длину выступа влияет диаметр водосточного желоба.

Отсчет выступа материала выполняется или от лобовой доски, или, если ее нет, от стропильного среза. Длина, на которую следует опустить металлочерепицу, зависит от кровельного ската. Чем он круче, тем ниже приходится опускать материал.

Расчет шага обрешетки

Пошаговая инструкция по монтажу ↑

Для стропил подбирается брус размером не менее 50*150 мм, для обрешетки – с сечением не менее 25*100 мм. Контробрешетка может выполняться из доски 25*50 мм.

Важно! Не рекомендуется использовать необрезную или полуобрезную доску.

Шаг стропил обычно составляет 600-900 мм.

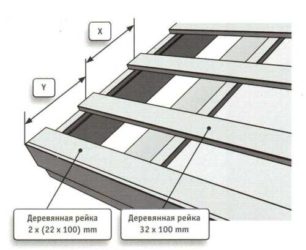

Вдоль карнизного свеса прибивается начальная доска, причем она не должна выступать за свес. Для компенсации разницы уровней точки опоры черепичных модулей эта доска, как уже говорилось, должна быть толще остальных на сантиметр-полтора.

Шаг между доской, выходящей на карниз, должен быть на 50 мм меньше, нежели шаг между другими досками. Для проверки правильности этого расстояния на земле выкладывается два обрезка доски, на который накладывается элемент черепицы. Так определяется, достаточен ли выступ, может ли он обеспечить нормальный сток воды. Если выступ получится больше, чем требуется, вода будет переливаться через желоб. Если же, наоборот, он будет меньше положенного, вода будет задуваться между лобовой доской и желобом. К тому же при слишком длинном выступе листы могут деформироваться от чрезмерной снеговой нагрузки.

Устройство обрешетки под металлочерепицу требует внимательности

После выполнения разметки проводится крепление коньковых и торцевых планок.

Ветровая доска крепится выше обрешетки ровно на ширину листа металлочерепицы, то есть на 35-55 мм, в зависимости от ее вида.

Для того чтобы надежно закрепить конек, в местах присоединения прибиваются доски 25*100 мм. В дальнейшем это поможет его установке.

Если планируется устраивать водосток прежде, чем будет монтироваться кровля, необходимо установить кронштейны, к которым крепятся желоба. Кронштейны устанавливаются на нижней доске с шагом 500-600мм.

Сначала монтируются крайние кронштейны таким образом, чтобы рассчитать уклон желоба на 1 метр длины (составил 5 миллиметров). Затем натягивается шнур, по которому крепятся остальные кронштейны. Так же до настила металлочерепицы по кровельному свесу монтируется карнизная планка.

Желоб крепится на кронштейнах, затем закрепляется карнизная планка так, чтобы ее нижний край перекрывал край установленного желоба. В таком случае конденсат, стекающий с планки, будет попадать в желоб. Нахлест карнизных планок должен быть не меньше, чем 100 мм.

В местах примыканий (трубы, коньки, ендовы, мансардные окна и т.д.) устанавливается обрешетка сплошного типа.

После выполнения всех перечисленных операций можно приступать к непосредственному монтажу металлочерепицы.

Обрешетка является основой как кровельной, так и стропильной системы дома

Стоит помнить, что срок службы вашей кровли зависит от многих факторов, как от качества монтажа, так и от срока службы комплектующих. От того, насколько правильно установлена обрешетка, зависит многое: внешний вид всего строения, срок службы кровли, безопасность дома, даже снижение шума дождя. И поскольку ее обустройство требует опыта, знания нюансов и тонкостей, желательно, чтобы работы по ее монтажу были доверены профессиональным монтажникам.

Источник: http://goodkrovlya.com/montazh/obreshetka/montazh-obreshetki-pod-metallocherepicu.html

Шаг обрешетки под металлочерепицу — размер и видео-инструкция

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Следует обратить внимание, что на шаг каркаса влияет также наличие стока для воды и его конфигурация. Если он крепится на лицевой брус, то он добавит к выступу 3–4 см.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

• сосна;
• ель;
• пихта;
• лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши. Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил.

Технология установки каркаса предельно проста и понятна:

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
4. К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
5. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
6. В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
7. На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
8. При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
9. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

1. Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
2. Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
3. Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

В случае нарушения технологии установка каркаса под металлическое покрытие может повлечь за собой проявление дефектов:

• крепление кровельного материала к обрешетке будет не прочным;
• листы настила не состыкуются;
• в процессе крепления доборных планок (карнизной и фронтонной) зачастую возникают трудности;
• морщинистость листового покрытия ската.

Непосредственно перед укладкой кровельного материала необходимо установить крепежные держатели для водосточного желоба и карнизную планку.

Установка кронштейнов осуществляется следующим образом:

1. Крепление крайних опорных деталей водостока необходимо для установки правильного угла наклона для отвода воды в надлежащем направлении. Первый держатель фиксируют самонарезающими шурупами к карнизной планке и загибают вниз.
2. Используя уровень, устанавливают метку для держателя нижнего конца лотка. На каждый 1 погонный метр лотка уклон должен составлять 2–5 мм. По выполненной метке крепится нижний держатель.
3. Между крайними опорными элементами натягивают нить, ориентируясь по которой, монтируют остальные кронштейны с шагом 50–80 см. Свес стока воды с последнего держателя не должен быть меньше 5 см.
4. Соответствующий размеру желоб помещается в держатели и крепится специальными крепежами.

Далее монтируют карнизную планку:

1. Установку следует осуществлять таким образом, чтобы ее нижняя часть перекрывала край водосточного лотка. Если одной планки недостаточно, устанавливают еще одну внахлест 4-5 см и фиксируют к лобовой и карнизной планке самонарезающими шурупами с шагом в 30–40 см.
2. Поверх установленной карнизной планки наклеивают двухсторонний скотч и приклеивают по ее нижнему краю гидроизоляционную пленку.

По завершении предварительных работ приступают к укладке настила.

Технология укладки материала такова:

1. Монтаж настила разрешается начинать и от правого, и от левого края. При варианте от правого края, за счет перекрывания следующим листом конечной волны предшествующего, создается накладка листов. В ином случае – следующий лист будет подкладываться под уложенный ранее лист. Не важно, какой вариант будет выбран, огромное значение имеет достаточная накладка кровельного покрытия.
2. Легче всего укладывать листы в один ряд. Во избежание искривлений, материал сразу крепить к обрешетке не стоит, вначале одним шурупом не слишком крепко крепят первый лист. Далее возле него укладывают следующий, выравнивают его и фиксируют оба листа шурупами с резьбой, не фиксируя на каркас. Вторую пару листов укладывают аналогично.
3. Образовавшийся модуль из двух пар соединенных листов равняют по карнизному выступу, а затем крепят к каркасу. Данная схема установки металлической черепицы подходит исключительно на уклоне малой длины.
4. Зачастую настил покрывают несколькими полосами. Для этого, первая пара листов объединяется в модуль подобно предыдущему способу, а следующий лист размещается повыше первого, четвертый – над вторым. В итоге, создается модуль из двух пар листов, который по завершении центрирования фиксируют к обрешетке.
5. Наиболее трудоемким считается процесс укладки кровельного покрытия на наклонной поверхности треугольной конфигурации. Монтаж черепицы в данном случае начинается с центра наклонной поверхности.
6. Центральные линии наклона и первого листа покрытия соединяют. Последующий монтаж выполняется влево и вправо от стартового листа. Для работы листы придется обрезать, в этом заключается главная сложность.
7. Выполнение разметки упрощает инструмент собственного изготовления, который представляет собой сооружение из реек шириной 10 см с подвижным соединением между собой. Интервал между нижней стороной планки слева и лицевой плоскостью доски с правой стороны должен соответствовать 1 м.
8. Чтобы обрезать лист, используя черток, его размещают на участок, к нему прилаживают инструмент таким способом, чтобы вертикальная доска размещалась на скосе, а горизонтально уложенные доски находились параллельно карнизному свесу. Линию разметки прочерчивают по наружной стороне второй вертикальной планки, после чего лист убирают и разрезают по черте метки.

Блиц-советы

1. Древесина для обрешетки следует выбирать хорошо просушенной и без следов гнили. Если доска недостаточно или с нарушением технологии высушена, через некоторое время она может покоробиться, что негативно скажется на качестве каркаса. Влажность всех деревянных элементов, используемых в качестве материала в процессе устройства каркаса, не должна быть выше 25%.
2. Толщина пиломатериала должна быть одинаковой иначе кровельный настил ляжет неравномерно. Вследствие этого, не рекомендуется использовать не обрезную доску, древесину низкого качества и с дефектами.
3. Прежде чем начать изготавливать обрешетку, все брусья и доски необходимо обработать антисептическими смесями, которые предотвращают гниение и воспламенение древесины.
4. Во избежание снижения жесткости обрешетки древесные элементы, составляющие конструкцию каркаса, нельзя соединять на одном стропиле.
5. На доску карнизного свеса рекомендовано набить доборный элемент металлической черепицы – карнизный уголок, который защитит древесину от воздействия воды стекающей с краев настила.
6. Кроме использования древесины для изготовления обрешетки, можно применять металлический профиль, который более стойкий к воздействию влажной среды по сравнению с деревом. Однако следует заметить, что из того же материала выполняется и каркас и стропильная система.
7. При укладке металлической черепицы категорически запрещено использование болгарки. При нагревании материала разрушается защитное полимерное покрытие, что впоследствии приводит к коррозии кровельного покрытия.
8. Если в процессе монтажа листов было повреждено полимерное покрытие, его рекомендовано покрыть краской, которую можно купить в том же магазине, где и остальной материал.
9. Металлическую черепицу нельзя укладывать любой стороной, каждый лист имеет верх и низ, поэтому способ укладки строго установленный.
10. Если обрешетка выполняется решетчатым способом, то шаг между досками не может быть произвольным. Он зависит от особенности покрытия. Прочность на выгиб в разных зонах листа разная при одинаковой его толщине.
11. Чаще всего выдерживают шаг конструкции в пределах 30–40 см.

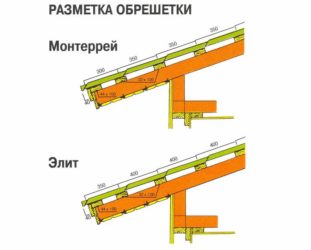

    Для металлочерепицы с профилем «Монтеррей» расстояние между элементами покрытия должно составлять 35 см.

12. При расчете необходимого количества пиломатериала для изготовления каркаса специалисты рекомендуют увеличить расчетный показатель на 10 процентов для запаса.

0,00, (оценок: 0) Загрузка…

Источник: https://orcmaster.com/remont/krysha/obreshetka/shag-pod-metallocherepicu.html

Устройство обрешетки под металлическую черепицу

Конструкция крыши с металлочерепицей имеет достаточно жесткие закрепленные требования по обустройству основания, на которое происходит установка крыши. Это касается полностью всего кровельного пирога. Четко регламентирована и обрешетка под металлочерепицу.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам.

Ни в коем случае нельзя сказать, что монтаж происходит строго одним образом, однако набор вариантов, с помощью которых происходит установка, невелик. О том, какие есть варианты и как их правильно реализовать на конкретной кровле, можно будет прочесть далее.

Обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

Несущая система, которая будет правильно устроена, является одним из важнейших элементов, которые влияют на общую долговечность кровли, выполненной под металлочерепицу.

В этом плане достаточно трудно переоценить роль, которую будут играть стропила и устройство обрешетки под металлочерепицу.

В случае, если для других видов материалов может существовать достаточно большой зазор и расстояние между каркасными элементами, сечении пиломатериалов для них, то стоит понимать, что для металлочерепицы эти показатели весьма ограничены.

Связано это с прочностными свойствами самого листа и специфическим профилем. Он имеет достаточно строгую ориентацию по направлению монтажа, а также элементы, которые регулярно повторяются, некоторые участки их имеют большую жесткость, некоторые — меньшую.

Элементы, которые будут необходимы для того, чтобы была выполнена обрешетка для крыши из металлочерепицы:

• профили 300, 350, 400 либо 450 мм;
• гвозди;
• саморезы;
• пиломатериалы (обрезная доска 25х100, 32х100 мм либо брус 40х60, 50х50 мм);
• материалы, которые понадобятся для гидроизоляции.

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.

Однако профиль по длине листа как раз и будет определять шаг обрешетки кровли для металлочерепицы.

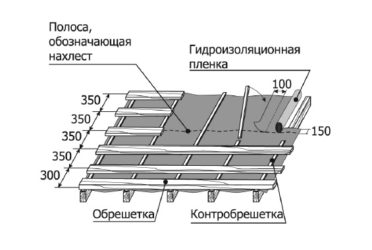

Таблица типовых размеров профиля и шага обрешетки.

Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.

Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.

Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.

Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.

Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.

Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.

Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных.

Размер материала не влияет на шаг металлочерепицы обрешетки.

Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.

Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.

Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.

Некоторые особенности при монтаже рядов обрешетки

Начинать монтаж обрешетки под листы кровельного покрытия необходимо от карниза, с которого начнется непосредственный монтаж покрытия кровли.

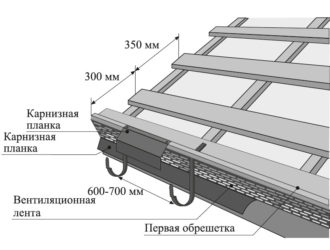

Монтаж крайнего к свесу ряда обрешетки имеет 3 важных особенности:

1. В связи с тем что по нему будут выравниваться нижние края всех скатных листов, монтаж которых производится, а сам он расположен по обрезу стропильных ног либо кобылок, линия его крепления должна быть измерена с особой точностью касательно внешней стены здания. При этом необходимо использовать шнур, после чего обрезать части стропильных ног, которые выступают, по самой короткой из них. В случае, если вынос стропил не позволит образовать подходящий свес кровли (в среднем 400-500 мм от стенки), понадобится устроить кобылки и с их помощью выравнивать линию.
2. Прежде чем выполнять монтаж обрешетки, по высоте края первого листа с последующими вертикальными рядами для компенсации перепада понадобится первый ряд сделать выше на высоту волны, которая будет различаться для каждого из видов профилей. Такая цифра может быть в пределах от 28 до 75 мм. Для того чтобы выровнять данный выступ, необходимо либо выполнить монтаж дополнительной планки по всей длине ската, либо сделать на каждом стропиле аналогичные подкладки. Второй вариант затребует меньших расходов материала, однако он требует уверенности в том, что все вставки будут иметь одинаковую толщину.
3. В водосток через крайнюю доску пропускается край гидроизоляции. Необходимо сделать доску скошенной по верхнему краю до угла в 120-140 градусов по отношению к стропильной ноге. Это понадобится для того, чтобы обеспечить свободный водоток и предупреждать повреждения пленки.

Последствия, которые могут возникнуть в результате выполнения неправильной обрешетки крыши

При установке обрешетки над утеплителем нельзя делать ее сплошной либо с маленькими зазорами.

В случае, если монтаж крыши под металлочерепицу будет выполнен неправильно, материал в дальнейшем может проявить следующие дефекты:

1. Нестыковка листов при монтаже.
2. Слабое закрепление к обрешетке крыши из металлочерепицы.
3. Морщинистость покрытия ската.
4. Проблемы с креплением карнизной и фронтонной планки при монтаже.

Касательно размеров пиломатериалов, которые используются для установки обрешетки крыши под металлочерепицу, стоит знать, что встречаются 3 наиболее распространенных вида:

1. Обрезная доска 25х100 мм. Наиболее распространенный вариант, который может подойти для большинства кровель с не слишком тяжелой и сложной конструкцией.
2. Обрезная доска 32х100 мм. Такая доска может использоваться для того, чтобы была выполнена укладка металлочерепицы на основании толстого листа оцинковки (0,5 мм), а также укладка на кровлях, которые имеют сложную конструкцию.
3. Брус 40х60 либо 50х50 мм. Чаще всего используется на кровлях, которые имеют нестандартный большой шаг между стропильными ногами (как правило, 60-90 см, однако по разным причинам он иногда может составлять от 1 и более метров).

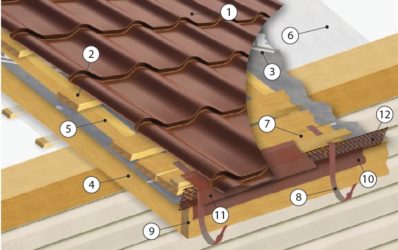

Монтаж обрешетки и планок усиления включает в себя: 1 -стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — начальная горизонтальная обрешетина; 15 — утеплитель; 16 — пароизоляционная пленка.

Есть места, в которых обрешетка должна быть сплошная. В обязательном порядке это будут ендовы (как правило устраивается продольная обрешетка, которая имеет ширину 10 мм по каждому скату) и места примыканий к таким надкровельным конструкциям, как трубы либо окна мансарды.

Для последних должна быть устроена не только сплошная обрешетка, ширина которой составит порядка 150-200 мм, но и собственная стропильная система, к которой будет крепиться доска и брус.

При установке обрешетки над утеплителем нельзя делать ее сплошной либо с маленькими зазорами, потому как это может нарушить циркуляцию воздуха в пространстве под кровлей и привести к накоплению влаги.

Закрепление обрешетки в случае использования металлочерепицы

При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку.

В случае, если в качестве материала для кровли используется металлочерепица, обрешетка должна крепиться гвоздями, которые должны быть вдвое длиннее толщины доски либо бруса, который прибивается. Здесь необходимо выполнить расчет.

Чаще всего их диаметр составляет 3-3,5 мм, потому как большие размеры приведут к раскалыванию доски.

Обрешетка крепится двумя гвоздями к каждому стропилу.

Расчет говорит о том, что крепление двумя гвоздями является обязательным требованием.

Шаг обрешетки определяет металлочерепица. Следует помнить, что расчет был произведен выше.

Главным недостатком подобного варианта является то, что может резко увеличиться количество соединений на саморезах, в связи с чем сначала нужно сделать расчет. Гвозди при этом забивать можно гораздо быстрее, и не понадобятся значительные усилия.

Несмотря на то, какой вариант будет выбран, всегда необходимо помнить, что от того, насколько правильно будет сделана обрешетка для крыши под металлочерепицу и произведен расчет, будет зависеть и служба покрытия.

Источник: https://1metallocherepica.ru/ustrojstvo-kryshi/ystrojstvo-obreshetki.html

Инструкция по монтажу обрешетки под металлочерепицу, устройство и советы

На срок службы любого кровельного покрытия в значительной мере влияет правильность обустройства несущей системы, на которую оно укладывается. Такой каркас может быть или «сплошным», или с «шагом». Для металлочерепицы правильная установка обрешетки особенно важна из-за специфики профиля листов.

Расчет и особенности монтажа

• Рейки должны быть одинаковой толщины. В противном случае листы металлочерепицы лягут неровно. Именно поэтому не следует использовать необрезную древесину, тем более – низкосортную, бракованную.
• Если каркас монтируется решетчатым, то шаг (расстояние) между рейками не может выбираться произвольно, например, как для укладки листового железа. Он также зависит от специфики продукции. В частности, прочность на изгиб (продавливание) на разных участках листа неодинакова, хотя толщина материала – неизменна. «Дно» волны отличается большей жесткостью, поэтому крепление листов делается именно в этих местах.
• Металлочерепица не может устанавливаться, как шифер, с любой ориентацией. У каждого листа есть свои «верх» и «низ», поэтому и порядок укладки строго определенный.
• В процессе работы монтажники будут перемещаться по каркасу, следовательно, он должен выдерживать вес человека. Поэтому применяются брусья со стороной 50 мм, а доски – шириной 100 мм и не тоньше «тридцатки».
• После укладки металлочерепицы доступ к элементам обрешетки будет закрыт. Поэтому еще до начала работ вся древесина должна быть качественно пропитана средствами, предохраняющими ее от возгорания и гниения.
• Для крепления досок и брусьев применяются гвозди, но только – оцинкованные.

[box type=»info» ] Известные на рынке производители металлочерепицы вместе с продукцией поставляют покупателю и инструкцию по ее монтажу. В ней они указывают рекомендованный шаг обрешетки.

Если такой документ отсутствует, то данный параметр лучше уточнить сразу, в месте приобретения кровельного материала.[/box]

Сплошная основа

Для такого каркаса применяется доска, иногда – брус. Доски укладываются плотно – зазор между ними не должен быть более 10 мм. Но при таком типе настила значительно повышается расход древесины. Кроме того, создается дополнительная нагрузка на несущие элементы конструкции здания, особенно на фундамент. Поэтому такая методика используется довольно редко.

Решетчатый каркас

Такая конструкция предпочтительнее, так как имеет незначительный вес и удешевляет стоимость отделочных работ.

Перед монтажом досок обрешетки укладывается слой гидроизоляционного материала. Чтобы обеспечивалась хорошая естественная вентиляция, предотвращающая образование под кровлей конденсата и развитие гнилостных процессов, между гидроизоляцией и досками несущего каркаса должен быть оставлен некоторый зазор. Для этого к доскам (брусьям, бревнам) стропил прибиваются бруски, на которые будут укладываться элементы обрешетки.

 Эта конструкция будет испытывать большую нагрузку, так как должна удерживать на себе весь деревянный каркас вместе с кровельным покрытием. Поэтому фиксация такой «контробрешетки» делается жесткой и надежной. В местах ендов, выхода печных, фановых труб она обустраивается сплошной.

Монтаж несущего каркаса начинается снизу. Первая доска берется шире остальных примерно на 15 мм. Это необходимо потому, что к ней дополнительно будут крепиться планка карниза и желоба системы водостока.

Расстояние между элементами обрешетки (шаг), как правило, выбирается 35 см. Его рассчитывают от среза предыдущей доски до торца последующей. Однако многое зависит от длины ската крыши и размеров металлочерепицы, что необходимо учитывать при ее выборе. Руководствоваться нужно соображением, что для большей надежности листы к доскам прибиваются по нижней кромке. Этим обеспечивается плотность кровельного покрытия и улучшается теплоизоляция крыши.

Рекомендации

Листы металлочерепицы – материал одноразовой укладки. В отличие от шифера не получится ее использовать повторно после демонтажа. Именно поэтому необходимо подумать о продлении срока службы элементов обрешетки. Один из способов – правильный выбор породы древесины, идущей на рейки. Лучше использовать лиственницу. Почему?

Стоит она недорого, но имеет отличные эксплуатационные характеристики. С течением времени материал обрешетки будет в какой-то мере насыщаться влагой. Это – естественный процесс. Особенность лиственницы в том, что при намокании она становится еще крепче. Не зря старые мастера именно это дерево используют для сооружения закладных венцов в бревенчатых срубах.

 Если только планируется тип крыши строящегося дома, то «под металлочерепицу» ее нужно делать более простой конструкции, без сложных фигурных «элементов» в виде множества труб или смотровых окон. Тогда и укладку материала произвести будет проще.

Источник: https://roof-gid.ru/zhestkaya-krovlya/obreshetka-pod-metallocherepicu/

Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Устройство

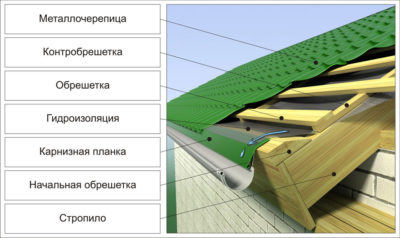

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

• Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
• Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

   Устройство сплошной обрешетки

2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

• Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
• Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
• Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
• Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейкамиСхема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/metallocherepica/obreshetka-pod-metallocherepicu.html
