Монтаж обрешетки под профнастил

В этой статье:

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка.

Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины.

Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

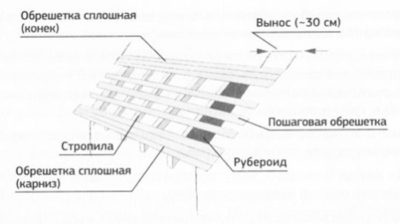

Разряженная обрешетка под профлисты

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы.

Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная.

Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше.

То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности.

У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться.

Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой.

На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила	Угол ската крыши, градус	Шаг обрешетки (максимальный), м
С21	до 15	0,3
больше 15	0,65
С44	до15	0,5
больше 15	1
НС35	до 15	0,5
больше 15	1
Н60	больше 8	3
Н75	больше 8	4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м.

Кроме размеров в основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м.

Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

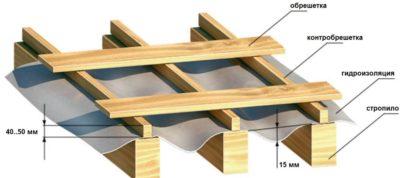

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
Точно также набиваются элементы обрешетки у конькового бруса.
Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:

Источник: https://viascio.ru/krovlya/obreshetka-na-kryshe-pod-profnastil

Как правильно сделать обрешетку под профнастил

Долговечность стального листа холодного проката, дополнительная прочность волнистой или ребристой поверхности, низкий удельный вес — неполный перечень достоинств этого материала .

Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома.

С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.

Что нужно знать выбирая материал

Выбирать кровельный лист лучше по длине ската (от конька до карниза).
Стоит помнить, что профилированный (рулонный) лист может иметь длину до 12 метров.
Высота гофры обеспечивает прочность и представлена в маркировке (НС35 — имеет высоту волны 35мм, а НС44 — 44мм).
Чем меньше угол наклона ската, тем большую нагрузку будет испытывать кровля, тем толще и прочнее должен быть лист.
Для крепления листов понадобятся саморезы (4,8х35) с шайбой из неопреновой резины (для крепления конька — от 80мм) и заклёпки под цвет покрытия.
В комплекте с профнастилом идут дополнительные конструкционные элементы: торцевая планка, конёк, ендова, ветровая планка, карнизная планка, парапет.
Для устройства кровельного «пирога» понадобится утеплитель и гидроизолятор мембранного типа или рубероид; для мелкой заделки — мастика.

Источник: https://antei-remont.com/montazh-obreshetki-pod-profnastil/

Какой должна быть обрешетка под профнастил?

При сооружении крыши основное внимание уделяется внешнему кровельному материалу, но при планировании работ мало кто задумывается о том, как правильно выполнить обрешетку такой конструкции. А ведь именно от нее будет зависеть очень многое, на брусья обрешетки крепится строительный материал, она обеспечивает жесткость и прочность такого покрытия.

Структура листа профнастила

В этой статье мы рассмотрим систему обустройства для обрешетки крыши, основные моменты монтажа профнастила. Поговорим также о подборе профнастила и расчете шага элементов обрешетки.

Преимущества использования профнастила

Профлист обладает многочисленными преимуществами при укладке, главными из которых являются его небольшой вес, малые нагрузки на стропильную систему и, как следствие, возможность значительной экономии на устройстве обрешетки, что маловероятно при использовании других материалов. Кроме того, профнастил можно уложить даже на крыши, имеющие сравнительно небольшой угол наклона, он обеспечит надежную защиту при обильных дождях и снегопадах.

Из прочих преимуществ надо отметить прочность и долговечность профнастила, его устойчивость ко многим типам воздействий, экологичность и безопасность. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок.

Гофра различного типа придает необходимую жесткость материалу, он успешно противостоит даже сильным ветровым нагрузкам, что делает его идеальным вариантом при сооружении заборов и крыш.

Надежность при монтаже обеспечивает крепление саморезами, которые вкручиваются во впадину волны и имеют резиновые прокладки, защищающие покрытие от повреждений. Для профнастила возможен и выбор различных конструкций обрешетки, что будет зависеть от угла наклона кровли и типа самого профлиста.

Так, при увеличении высоты и ширины гофры шаг обрешетки также увеличивается, а в некоторых случаях можно использовать даже сплошную обрешетку.

Вам может быть интересно: Сайт о фундаменте.

Типы кровель из профнастила

Типы конструкций крыш.

Сегодня используются два типа кровель под укладку профнастила: односкатные и двускатные. Угол наклона может варьироваться от нуля до шестидесяти градусов, в зависимости от того, какой вид профнастила и обрешетки будет применяться. Часто профлист выбирается для сооружения хозяйственных построек, это простые односкатные крыши.

В последнее время, благодаря наличию широкой гаммы цветного полимерного покрытия, профнастил стал применяться для создания необычных, очень привлекательных кровель для жилых строений.

При выборе ската крыши необходимо обращать внимание на климатические условия региона, тип профилированного листа, возможность устройства того или иного варианта. Именно от этого будет зависеть сложность проводимых работ, прочность и надежность самой конструкции крыши.

Обрешетка под профилированный лист

Обрешетка под профлист представляет собой деревянные брусья, которые укладываются перпендикулярно стропильным ногам и крепятся при помощи гвоздей. Наличие этой конструкции обеспечивает прочность и надежность, равномерное распределение всех нагрузок.

При отсутствии обрешетки кровля вряд ли будет надежной и крепкой, кроме того, кровельный материал монтируется непосредственно к этой конструкции.

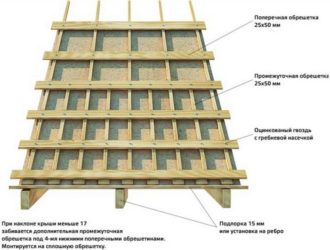

Схема пирога гидроизоляции и обрешетки кровли.

Среди достоинств обрешеток надо отметить такие, как:

легкий, быстрый монтаж — часто рейки крепятся просто обычными строительными скобами;
универсальность;
функциональность. Обрешетку удобно использовать для проведения самых различных коммуникаций, электрических кабелей и прочего.

Выполняют обрешетку из деревянных жердей, теса либо досок вразрядку или вплотную, что зависит от особенностей самой кровли и покрывающего ее материала (о том, каким должен быть шаг отдельных элементов, мы поговорим позднее). Под обрешетку укладывается слой утеплителя и гидроизоляции, именно тут оставляется столь необходимый для профнастила вентиляционный зазор.

К особенностям укладки надо отнести то, что сплошной настил выполняется вокруг вентиляционных труб, дымоходов, пожарных люков и других конструкций, которые требуют дополнительной жесткости.

Угол наклона кровли

Во время сооружения конструкции крыши важно не только правильно укладывать листы, но и соблюдать угол наклона. От угла зависит выбор типа обрешетки, ее шаг, нахлест самого профнастила при креплении. Крыши могут иметь уклон:

Схема расчета угла ската кровли.

до двенадцати градусов (обязательно применение специального силиконового герметика при укладке листов);
до пятнадцати градусов;
от пятнадцати до тридцати градусов;
свыше тридцати градусов.

При этом обрешетка может быть сплошной либо с шагом от трехсот до шестисот пятидесяти миллиметров.

Сам угол наклона вычисляется в зависимости от назначения здания, климатических условий местности, предполагаемого объема дождевых, снеговых осадков, ветровых нагрузок.

Для некоторых регионов необходимо делать небольшие зазорные углы, чтобы избежать возникновения эффекта парусности, а для других таких проблем просто не существует.

Выбор обрешетки

Выбор конструкции обрешетки во многом зависит от угла наклона самой кровли. Кроме того, шаг и размеры зависят от высоты гофры профнастила, типа кровли (односкатная либо двускатная).

Виды обрешетки для кровли.

При угле наклона крыши до пятнадцати градусов следует использовать профнастил типа С20, обрешетка в этом случае будет сплошной, а сам кровельный материал пойдет нахлестом в две волны. Если используется профилированный лист С35, то обрешетка должна готовиться с шагом в триста миллиметров, а нахлест – в одну волну.

В редких случаях допускается делать шаг размером в 650 миллиметров. От пятисот миллиметров шаг обрешетки может выполняться при покупке профнастила марки С44 либо выше.

При уклоне крыши больше пятнадцати градусов необходимо делать обрешетку, которая имеет шаг от 350 миллиметров до 500 – все будет зависеть от маркировки покупаемого профилированного листа.

Установка обрешетки

Схема структуры крыши из профнастила.

Монтаж обрешетки очень прост, начинается он с укрепления вдоль карниза первой доски, которая будет толще остальных. Монтируется она на специальные, предварительно прибитые к стропильным ногам рейки, которые идут перпендикулярно. Такие рейки обеспечивают наличие необходимого для профилированного листа вентиляционного зазора.

Шаг обрешетки зависит от многих факторов, о которых мы уже говорили и еще будем говорить, рекомендуемый размер – пятьдесят сантиметров. У конька крыши необходимо прикрепить сразу две доски обрешетки, что обеспечит повышенную надежность смонтированного профнастила.

Крепление профнастила на кровельную систему

Укладка такого материала, как профлист, предельно проста. Крепят его только параллельно ходу карниза со свесом, достигающим сорока миллиметров. Если лист короче, чем скат кровли, то монтировать его можно порядной укладкой. Начинают от края кровли по длине (по высоте укладывать нельзя).

Перед тем как приступать к укладке профнастила и сооружению обрешетки, следует провести работы по гидроизоляции и утеплению кровли, для чего применяются ПВХ-мембраны и утеплители (пенопласт, минеральная вата).

Листы укладываются с нахлестом, размер которого напрямую зависит от угла наклона. Все образовавшиеся зазоры надо пропитать битумной мастикой. К обрешётке профлист крепится саморезами с резиновыми прокладками и цветными головками (под цвет полимерного покрытия, если оно есть).

Шаг самой обрешетки должен составлять от трехсот до шестисот пятидесяти миллиметров в зависимости от ее типа. При увеличении угла уменьшается расстояние и между отдельными досками обрешетки.

Есть еще одно важное правило укладки профнастила на деревянную обрешетку: необходимо предусмотреть вентилируемый зазор между профлистом и гидроизоляцией, который должен составлять примерно двадцать-сорок миллиметров. Достигается это путем монтирования простых реек прямо поверх уложенного гидроизоляционного слоя.

Если вы, пользуясь нашими советами, сделаете все правильно, то получите исключительно прочную кровлю вашего дома.

Источник: https://1profnastil.ru/montazh/obreshetka-pod-profnastil.html

Обрешетка крыши под профнастил

Все чаще для покрытия кровли используется такой строительный материал, как металлический настил. Предлагаем рассмотреть, как выполняется своими руками деревянная и металлическая обрешетка под профнастил, её монтаж, устройство и расчет.

Общая информация

Обрешетка – это своеобразный каркас, на который монтируется профнастил. Данную конструкцию можно выполнять из металлических труб и деревянных брусков. Существуют разные схемы установки, они могут варьироваться в зависимости от характеристики используемого материала, его свойств, конструкции кровли. Основные правила установки следующие:

При минимальном уклоне, профнастил устанавливается на обрешетку сплошного типа либо с минимальным шагом (минимальный шаг – это расстояние между брусьями менее 400 мм);
Большое значение имеет размер листов и их вес. В зависимости от этих параметров определяется уклон крыши и нахлест;
Если уклон средний, то размер шага должен находиться в диапазоне от 1000 мм до 500 мм;
Очень важно учитывать также климатические особенности местности. Если уклон будет определен неверное, то впоследствии листы будет сдувать сильными порывами ветра или при его рывках они будут издавать неприятный громкий звук (хотя это также зависит от прочности креплений и видов крепежных деталей);
Для того чтобы покрыть крышу стеновым профнастилом, можно использовать как металлические, так и деревянные стропила, в то время как установка кровельного листа требует монтажа на исключительно металлические трубы (у них больший коэффициент сопротивления, следовательно, они выдерживают большой вес без деформации).

Фото — Обрешетка дома

Предлагаем изучить таблицу параметров уклона для кровли из разных типов профнастила:

Вид профнастила	Оптимальный наклон кровли в градусах, контр. величина	Толщина профнастила, мм	Нормальный шаг обрешетки
с10	≤ 15	0,5	Обрешетка сплошного типа
≥15	0,5	До 30 см
с20	≤ 15	0,5-0,7	Обрешетка сплошного типа
≥15	0,5-0,7	Обрешетка сплошного типа
с21	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 30 см
с44	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До 50 см
н57	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До метра
н60	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 65 см
н75	≤ 15	0,5-0,7	До 1,5 метра
≥15	0,7-0,9	До 2 метров
нс35	≤ 15	0,7-0,9	До 50 см
≥15	0,7-0,9	До метра

Кроме того, шаг обрешетки под профнастил зависит от степени обработки материала и типа крыши. Обращайте внимание на документацию и паспорт профильного листа, часто производители в этих документах указывают индивидуальные требования к монтажу своей продукции.

Фото — Схема монтажа

Деревянная обрешетка идеально подойдет под мягкую металлочерепицу, плоскую крышу из стенового материала, забор и фасад здания, которые покрываются сайдингом.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Фото — Размещение крепежных деталей

Металлическая обрешетка (сплошная и с шагом) в основном применяется для создания каркаса для кровельного профильного настила, крупного навеса из металлического профлиста с толщиной от 0,7 мм.

Фото — Схема обрешетки

: монтаж обрешетки

Этапы установки деревянной обрешетки

Расчет расхода деревянного покрытия. Если необходимо вычислить, сколько пиломатериалов понадобится на построение одной обрешетки, нужно узнать периметр крыши. Для этого обмеряется ширина и длина ската, вычисляется коэффициент на угол наклона и также расход на установку доборных элементов: установку коньков, монтаж труб вентиляции, стоков и угловых элементов;
Выбираем строительные материалы. От качества древесины напрямую зависит теперь прочность монтажа.
Покупайте материал, предварительно обработанный специальными веществами, это значительно продлит его срок службы и увеличит природные параметры жесткости и твердости. Следите за тем, чтобы на древесных стропилах не было никаких признаков насекомых или трещин, доска должны быть ровной, без зазубрин и сколов, для удобства равномерного монтажа;
Если у Вас нет желания переплачивать за обработанное дерево на производстве (причем в 80 % его нужно обрабатывать защитными растворами повторно), купите чистые деревянные доски и антисептик для дерева.

Чтобы найти этот препарат, зайдите в любой строительный магазин. Бывают растворы с разными свойствами, нам нужно подобрать жидкость против образования плесени и прочих микроорганизмов и от грызунов. Не лишней будет обработка древесины антипиреновыми материалами, это повысит безопасность конструкции в условиях пожара. Желательно покупать один раствор, а не несколько, это значительно сэкономит средства. Обрабатывать древесину нужно до установки конструкции на крышу.
Принцип установки обрешетки.

Её нужно устанавливать только над пароизоляцией и влагозащитной пленкой, кроме того, заранее нужно разметить расстояние между воздушной вентиляцией и будущей обрешеткой. При креплении деревянных брусьев, нужно орудовать специальными строительными гвоздями, они отличаются от обычной длиной ножки, в народе их называют «соткой». Нужно помнить, что главная доска на несколько размеров больше чем прочие стропила. Эта основная деталь обеспечивает плотность и прочность всей конструкции.

Также внимательно изучите торцы крыши, по ним необходимо будет монтировать остальные доборные элементы профиля;
Основные детали обрешетки, с уже выбранным шагом, нужно устанавливать с направлением к верху. Это поможет монтировать листы ровно и параллельно друг другу. Для проверки этих данных, используйте уровень и натяжные ленты (с их помощью можно определить направление досок);
Непосредственно для обрешечивания, многие строители советуют использовать брус с квадратным сечением 50*50 мм, доски 32*100 и влагостойкую фанеру, у которой толщина не менее 10 мм.

Учитывайте также то, что холодный стеновой или кровельный профнастил нужно утеплять, поэтому после установки обрешетки нужно обязательно покрыть деревянные доски утеплителем. В зависимости от климатических особенностей, можно будет подобрать пленку пористого характера или специальный многослойный материал.

Фото — Установка профиля

Также для того, чтобы труды пошли впрок, чердак частного дома также понадобится утеплить. Это можно сделать при помощи пенопласта или стекловаты.

Металлическая обрешетка

Металлическая обрешетка крыши под профнастил используется, если толщина профильного листа выше 0,7 мм, этот показатель напрямую влияет на вес металла. Предварительно нужно замерить периметр системы обрешечивания. Нужно учитывать все склоны, углы и доборные элементы (трубы, водостоки, карнизный свес и прочее).

Далее, стальные трубы укладываются по такой же схеме, как и деревянные доски и свариваются при помощи дуговой сварки. Очень важный момент: обработка сварного шва. Несмотря на высокую прочность металла, сварочные места становятся подверженными влиянию коррозионных процессов и т.д.

, чтобы продлить их долговечность нужно обработать эти участки при помощи грунтовки и эмали для наружных работ.

Фото — Металлическая обрешетка

Крепление стропильной доски также может осуществляться при помощи саморезов. Металл не пробивается гвоздями, т.к. это негативно сказывается на показатели геометрической точности. Гофролист в свою очередь также крепится саморезами или заклепками вместе с резиновыми или пластмассовыми прокладками.

Советы от мастера

Согласно требованиям СНиП, существуют специальные правила, по которым устанавливается обрешетка для мансарды, односкатной крыши и двухскатной:

Если угол каркаса менее 30 градусов, то нужно делать нахлест в 200 мм;
В том случае, если угол более 30 градусов, то нахлест должен быть в 150 мм;
Если наклон менее 15 градусов, а также для фасада и стен здания нужно обеспечить двухслойное покрытие с герметичной обработкой швов;
На коньке и в районе вентиляционных труб, расстояние между листами должно быть заполнено специальными материалами. Это делается не только для увеличения объема, но и для герметизации обрешетки и увеличения безопасности. В тоже время, междуэтажное перекрытие выполняется при использовании гофро- или гипсокартона;
Установка стропильной системы должна осуществляться человеком с опытом работы. Если же такового нет, то советуем просмотреть фото и видео инструкции на нашем сайте;
Перед тем, как сделать обрешетку под профнастил, нужно купить все строительные материалы и рассчитать расход, тогда Вы сможете согласно смете сэкономить свои средства.

Крыши и стены, облицованные профнастилом, долго стоят и выглядят очень стильно и современно. Данным материалом и нашими схемами установки профильного листа можно украсить стены бани, укрепить балкон и межкомнатные перегородки. Если Вы хотите заказать подобную услугу, то советуем обращаться к компаниям-производителям листов, у них прайс будет ниже. Кроме того, многое зависит от города. Понятно, что монтаж профиля в Тюмени будет дешевле, чем в Москве.

22 Март 2014 Владимир Бакаев

Источник: https://www.proprofnastil.ru/obreshetka-pod-profnastil.html

Монтаж обрешетки на крыше под профлист своими руками- Инструкция

Итак, каркас крыши вашего дома готов, важным моментом является покрытие крыши кровельным материалом, но данный материал необходимо на что-то прикрепить и для этого к каркасу крыши монтируют обрешётку.

Кровельных материалов множество и к каждому материалу монтируется обрешётка со своими особенностями.

В статье далее мы опишем как сделать обрешетку под профлист.

Для чего необходима обрешетка?

Если установка обрешетки сделана правильно, то это главное условие надёжности и прочности кровли. Обрешётка для профнастила монтируется не так уж и сложно, но тем не менее соблюдение правил и норм обязательно.

Обрешёткой называют как бы каркас, как правило это уложенные перпендикулярно стропильным ногам брусья из дерева.

За счёт прикрепления профнастила к обрешётке, даёт возможность распределения нагрузки на крышу по главным конструкциям здания.

При монтаже обрешётки необходимо соблюдать расстояние, оно будет зависеть от уклона крыши и осуществляется регулировкой строительных норм России такими способами.

В том случае, если уклон крыши небольшой, то профнастил прикрепляют к сплошной обрешётке или крепят к обрешётке расстояние между брусьев которой должно составлять около 400 мм.
Если уклон крыши является средним, то расстояние между брусьев должно составлять от полуметра до метра.
Большой уклон крыши требует расстояния между брусьями обрешетки от 300 до 650 мм.

Каркас обрешётки под профнастил делится:

Каркас у которого обычный шаг. Такая обрешётка является самой популярной;
Сплошной каркас, имеющий самый маленький зазор между досками. Для такой обрешётки используют листовые материалы, например, ДСП или фанера;
Разреженный каркас. Расстояние между брусьями составляет от 50 сантиметров.

Также величина шага обрешётки зависит от марки профнастила.

Лаги для обрешётки устанавливают только тогда, когда выбран или лучше уже приобретён профнастил. Иначе придётся разбирать уже имеющуюся конструкцию, потому что шаг обрешётки может не соответствовать типу профлиста.

Расчёт пиломатериала

Чтобы рассчитать обрешётку под профнастил, нужно смерить длину и ширину ската кровли. Необходимо эти величины разделить в метрах на расстояние обрешётки, он выведен на основе марки профлиста и наклона крыши, после этих расчётов вы получите метраж пиломатериалов.

К этим параметрам необходимо добавить метры досок под обрешётку элементы конструкции (конька), мест примыкания крыши к слуховым окнам, а также к трубам дымовым и вентиляционным, после этого вы получаете нужное количество профиля.

Выбор и покупка досок

При покупке досок для крепления профнастила лучше всего отдать предпочтение дереву, которое хорошо просушили. Подходящие доски для каркаса под профнастил являются доски из хвойных пород дерева (ель, сосна).

Обработка досок

Обычно обрешётка под профнастил при эксплуатации подвергается повышенной влажности, это приводит к поражению грибками и микроорганизмов. Чтобы предотвратить вредное воздействие микроорганизмов и грибков, лаги из дерева обрабатывают антисептическими составами.

Доски необходимо обработать антипиренами и, если вы хотите сэкономить своё время и силы, то воспользуйтесь составом, который имеет свойства антипирена и антисептика.

Так же древесину можно обрабатывать и после того как соорудили каркас, но лучше всего доски для обрешётки обработать составами до сооружения каркаса, так вы будете уверены что все части доски не будут подвержены воздействию микроорганизмов и грибка.

Сооружение обрешётки

Обрешётку для профнастила устанавливают поверх пароизоляции и гидроизоляции крыши.

При крепеже досок обрешётки к деревянной основе используют гвозди.

При крепеже досок обрешётки к бетону или цементу применяют дюбеля.

В том случае, если в местах крепежа есть детали из металла используют саморезы.

Доска обрешётки, которую закрепляют вдоль карниза, должна быть более толстой, в отличие от других деталей. Толщина данной доски определяется высотой профиля и длиной крепежа.

Ветровые доски устанавливают с торцов кровли, их поверхность должна быть выше деталей обрешётки на параметр высоты профнастила.

Другие детали каркаса монтируются снизу — вверх. Чтобы проверить параллельно ли установлены брусья, натягивают верёвку.

Конечно обрешётку под профнастил вы сможете оборудовать своими руками, но не забывайте соблюдать все правила и учитывать все нюансы иначе вы можете допустить не поправимые ошибки.

В том случае, если нет уверенности в своих силах, то лучше всего наймите профессиональных рабочих.

Ну вот мы вам рассказали, как установить обрешётку под профнастил и

Надеемся, что данная статья была вам полезной. Желаем вам удачи и терпения!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/kak-montirovat-obreshetku-na-kryshe-pod-proflist.html

Как правильно сделать обрешетку под профнастил

Качественная сертифицированная продукция всегда идёт в продажу с инструкцией по монтажу кровли из профнастила, что упрощает сам процесс устройства крыши даже для непрофессионалов. Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома. С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.

Почему отдаём предпочтение профилированному листу

Экономичность при высоком качестве покрытия;
простота и скорость выполнения монтажа и демонтажа, ремонтных работ;
удобен в транспортировке и складировании;
пригоден для создания любого угла уклона;
поддаётся механической обработке (резке, сверлению), кроме абразивной;
не требует чистового покрытия.

Элементы крыши из профнастила. Об этом вы прочитаете в следующей нашей статье.

А в этой статье рассказывается о том, сколько будет стоить покрыть крышу профнастилом.

Как рассчитать расход материала

Правильный расчёт количества листов профилированного настила основывается на сведениях о:

марке профнастила;
площади кровли с припуском в 4-5см;
полном весе снежного покрова для данной местности с коэффициентом 0,7;
направлении постоянных ветров;
величине угла наклона ската;
способе укладки листов (с горизонтальным или вертикальным нахлёстом);
величина вертикального и горизонтального нахлёста;
величине карнизного и фронтонного свеса.

Технические характеристики сопроводительных документов, обычно, дают информацию о полной и полезной площади листа, что немаловажно для правильного расчёта. Расход крепежа — 6-8 единиц на 1кв.метр.

Обрешётка крыши под профнастил

Обрешётка — основа крепления профилированного листа. Ещё до её выполнения, на стропильную основу можно натянуть с провисанием (20мм) пароизоляционную плёнку, начиная от карниза — внахлёст (10-15см), закрепить её гвоздями на стропилах и скотчем между собой. Это убережёт от возникновения конденсата при контрасте температур. Второй слой герметика, для полной надёжности, можно уложить уже на контробрешётку по стропилам, что создаст вентилирующий зазор.

Обрешётка из дерева, обработанного антисептиком, как и сами стропила, укладывается в продольном направлении. Основная нижняя доска, вдоль карниза, берётся большей толщины. Материал и шаг обрешётки будет зависеть от вида крыши, величины профиля листов, угла её наклона и расчётных нагрузок:

для односкатной крыши с углом наклона меньше 15 градусов применяют деревянные бруски 5х5 с шагом в 25см; если угол больше — сплошная обрешётка из доски или толстой фанеры;
для двускатной крыши — брус конробрешётки и обрешётки от 40 до 50мм в сечении с шагом от 50см; для более крутого ската шаг может быть увеличен до 100см.

Вокруг печных труб, мансардных окон и оконных люков делается дополнительная обрешётка на высоту профиля настила.

Монтаж крыши

Монтаж крыши проводят в сухую безветренную погоду.
Профилированные листы поднимают на уровень монтажа с помощью веревок, втаскивая их по направлению профиля по скату крыши. Подъём регулируется людьми с земли и конька крыши.
Монтаж крыши из профнастила начинают с нижнего ряда и от фронтона, если величина листа предполагает вертикальный нахлёст. При этом, формируется свес: карнизный (20-30см) и фронтонный (5-7см).
Если длины листа не хватает на всю крышу, можно составлять скат из нескольких листов:
- по вертикали, когда к нижнему крепится сверху следующий, и так далее; потом последовательность повторяется во 2-м вертикальном ряду;
- по горизонтали, когда сначала укладывается вдоль карниза весь горизонтальный ряд, потом 2-ой. и т.д.
Горизонтальный нахлёст для кровельного профнастила определяется в одну волну, лист крепится 6-7 саморезами снизу и по бокам, исключительно, во впадины.
Вертикальный нахлёст составляет 15-20см, что зависит от уклона крыши. Чем уклон меньше, тем величина наложения листов больше. Кроме того, просвет между ними заделывается герметиком.
Для защиты от порывов ветра используют торцевые планки, которые укладывают, начиная от карниза и выводя к коньку крыши, после полного покрытия скатов, при этом наращивая на 5-10см. Они крепятся как к торцу фронтона, так и к самой кровле с шагом до 1 метра, и должны накрыть хотя бы одну волну покрытия.
Планки конька устанавливают внахлёст до 20см. с дополнительным уплотнителем и шагом до 30см. Между коньком и уплотнителем правильно будет оставить небольшой зазор, в целях вентиляции.
Особого внимания требует заделка узлов примыкания кровельного материала и стены. Здесь используются угловые планки с тупым углом. Угловую планку, уложенную внахлёст (10-15см) с шагом 20-30см,не только крепят саморезами к двум поверхностям — стены и кровли, но заделывают силиконовым герметиком.
При поперечном примыкании угловая планка должна соответствовать в поперечнике прямому углу.

Конструкция крыши из профнастила.

https://www.youtube.com/watch?v=EasyYktXJYg

Профнастил для крыши: какой выбрать. Ответ на данный вопрос здесь.

А тут статья про расчет профнастила на крышу.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана информация о маталлических видах кровли.

Правила, которые обеспечат безопасность работ

Транспортировку и разгрузку профнастила производить только в рабочих рукавицах.
Складирование и подъём должны быть застрахованы от получения изгибов и вмятин материала.
Царапины и сколы ещё до монтажа обработать эмалевой краской для полимерных покрытий.
Для механической обработки листов использовать специальные ножницы, сабельные пилы, диски из твёрдых сплавов. Использование «болгарки» ведёт к повреждению защитного полимерного слоя.
Ходить по настилу из профилированного листа можно только в мягкой обуви, не наступая на рёбра жёсткости.
Спустя несколько месяцев надо провести ревизию прочности соединения и, при необходимости, подкрутить некоторые саморезы.

Обрешетка под профнастил: выбор и установка

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:

Прочность
Универсальность
Долговечность
Легкость
Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

Для гофрированного листа марки С20 обрешетка должна быть сплошной
С35 — шаг не более 30 сантиметров
С10 — сплошная обрешетка
С21 — стандартная, с шагом 30 см
С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Галерея видов профнастила используемых на обрешетку

Представлены фото-схемы популярных марок профнастила, которые крепятся поверх обрешетки, с характеристиками.

custom_gallery
изображения не найдены

о обрешетке под профнастил

-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

Источник: http://krovlya-mp.ru/kak-pravilno-sdelat-obreshetku-pod-profnastil.html
