Монтаж стропил двухскатной крыши своими руками

В этой статье:

Стропильная система двухскатной крыши: устройство, монтаж своими руками

Стропильная система двухскатной крыши: устройство, монтаж своими руками Стропильная система двухскатной крыши: устройство, монтаж своими руками Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши.

Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков. 2018-11-30T17:58:43+03:00

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши.

Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
Лежни — опоры для стоек и фиксации подкосов.
Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

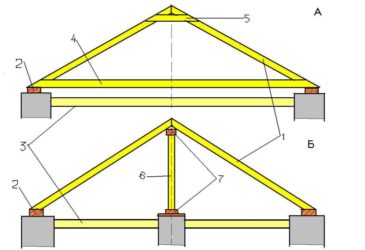

На фото представлены основные виды стропильных систем двухскатной крыши.

Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

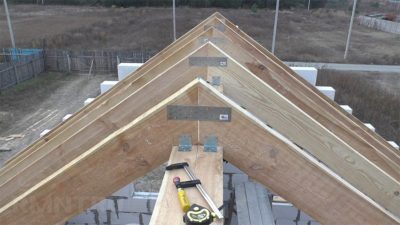

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Источник: https://shop.onduline.ru/blog/stropilnaya-sistema-dvuhskatnoj-kryshi

Монтаж стропил двускатной крыши самостоятельно

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

Древесина не должна иметь места подверженные гниению.
Лучше всего, чтобы доска или брус не имели сучки.
Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

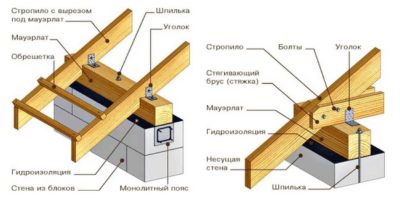

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Источник: https://kryshagid.ru/stropilnaya-sistema/ustanovka-stropil-dvuxskatnoj-kryshi-svoimi-rukami.html

Изготовление и установка стропил для двухскатной крыши своими руками

Сегодня крыша с двумя скатами пользуется большой популярностью и владелец дома рано или поздно может задуматься о создании и обустройстве такой строительной схемы. Однако в строительстве наблюдаются определенные сложности, среди которых одну из лидирующих позиций занимают установка стропил для двухскатной крыши своими руками.

Ниже будут представлены основные моменты, правила, порядок монтажа, а также ключевая информация по самой крыше, что позволит разобраться во всех тонкостях текущего действия.

Конструкция стропильной системы для двухскатной крыши

Крыша состоит из двух плоскостей под определенным углом. Каждая имеет прямоугольную форму, благодаря чему выпадающие осадки в виде талой воды, дождя, будут стекать с поверхности крыши естественным способом. Готовое изделие достаточно сложное, включает в себя такие конструкции как

строительная система;
мауэрлат;
так называемые «конек» и «кобылки»;
обрешетка;
компоненты стоек;
подкосы и т.д.

Обязательным условием является установка отдельных затяжек, что позволит без проблем обеспечивать прочность и надежность всего объекта в ходе эксплуатации.

Виды и характеристики стропильных систем для двухскатных крыш

На виды стропильных систем влияет расстояние между стропилами двухскатной крыши. Можно выделить стропильные конструкции следующих типов:

Устройство двухскатной крыши с наклонными стропилами, которые в основе имеют некоторую опорную балку, размещенную ровно посередине. Конструкция отвечает за передачу веса крыши на среднюю стену, либо же столбчатую опору, расположенную посередине. В качестве рекомендации можно выделить актуальность расположения стропил при расстоянии между наружными сооружениями более десяти метров.
Устройство двухскатной крыши с висячими стропилами, которые на практике принято устанавливать, если непосредственно внешние стены расположены на расстоянии меньшем десяти метров. Важным условием является отсутствие между ними стен разделяющих пространство жилого дома. Такое сооружение позволяет создавать некоторое распирающее усилие, в дальнейшем передаваемое на стены в ходе эксплуатации.

В идеальном варианте (что встречается, правда, достаточно редко), готовая крыша должна включать оба этих исполнения.

Порядок и принцип расчета стропильной системы для крыши

Проанализируем ключевые моменты и принципы расчета требуемой крыши для двускатной крыши. На рассматриваемом этапе прочерчиваются в обязательном порядке компоненты каркаса (его внешние формы), в том числе обозначается его конфигурация, значение высоты, продумывается крепление стропил двухскатной крыши. Важно, чтобы крыша смотрелась пропорционально относительно общему строению, иными словами, чтобы устройство выглядело натуральным, естественным.

Сделать такую планировку можно фактически любыми способами, главное, чтобы были реально видны перспективы проекта.

Относительно ската – он может быть выполнен как прямым, так и ломаным способом, сообразуясь с параметрами самой крыши (и рассмотренными ранее конструктивными особенностями и видами). Для двускатных кровель в большинстве ситуаций принято выбирать именно наклонный тип, так как он прочнее и надежнее в процессе эксплуатации.

После того, как внешний облик и функционал каждогй отдельной части определен, необходимо прочертить схему системы, выполнить ее раскладку в требуемой проекции, рассчитать размеры стропил. От того, насколько рационально будет выполнена проектная стадия, в дальнейшем зависит и степень расхода материальных ресурсов на выполнение конкретных действий по объекту.

Стропила для двухскатной крыши — выполнение работ своими руками

Для начала предлагаем посмотреть видео: как сделать стропила на двухскатную крышу:

Первым действием в процедуре монтажа сооружения для представленной крыши является прокладка мауэрлата.

Осуществляется непосредственно на несущие части, закрепление выполняется благодаря встроенным болтам, шпилькам. Насколько ровно будет установлен мауэрлат, настолько и точно будет выполнена в дальнейшем система. Проверка точности подгонки выполняется с использованием обычного уровня, при необходимости выполняется выравнивание. Осуществляется выравнивание посредством либо установки дополнительных подкладок, или, как вариант – стесыванием чрезмерно выступающих за пределы частей.

Благодаря плоскостности опорного бруса можно запросто применять один универсальный шаблон для изготовления стропильных ног, а не выполнять подгонку каждой в индивидуальном порядке. Крайне нежелательно выполнять запил на мауэрлате, в иначе есть риск существенного снижения несущих показателей опорной конструкции. Если в рамках проекта предусматривается конструирование конькового прогона, следующим шагом в работе является установка балки в самой верхней точке.

После того, как установка подходит к логическому заключению, потребуется выполнить монтаж пароизолирующего слоя. Раскатывается рулонный материал параллельно прогону конькового типа, после чего выполняется его крепление с внутренней стороны. Стыковые соединения герметизируются специальным строительным скотчем, в верхней же части пространство между частями заполняется утеплителем. Далее выполняется установка обрешетки, последним этапом является монтаж самого кровельного покрытия. Если есть навыки, практически ничего сложного.

Установка стропил для двухскатной крыши своими руками на видео:

Источник: http://zg-dom.ru/stroitelstvo-doma/krovlya/izgotovlenie-i-ustanovka-stropil-dlya-dvuhskatnoj-kryshi-svoimi-rukami.html

Строим крышу дома своими руками: описание процесса пошагово

В предлагаемом материале строим крышу дома своими руками, пошагово. Рассмотрим процесс с соблюдением всех технологических операций. Итак, с чего начать это важное дело?

Двухскатная крыша — особая конструкция. Чтобы получить надлежащий результат, необходимо правильно подготовить расчеты, смету, материалы.

Стропильная система двухскатной крыши имеет значительный удельный вес. Точность установки всех составляющих, работая в одиночку, соблюсти почти невозможно. В этом деле нужен помощник.

Основные подготовительные этапы — это:

выбор вида будущей крыши дома;
определение технологии;
расчет угла наклона;
составление плана и предварительной сметы;
заготовка материалов;
подбор инструментов.

Чтобы конструкция получилась долговечной, необходимо:

точно следовать инструкции;
учесть особенности основного проекта дома;
определить способ эксплуатации чердачного пространства.

Под двускатной крышей можно обустроить чердак, т. е. кладовку для хранения домашних заготовок, инвентаря, материалов. Посредством двускатной крыши можно получить дополнительное жилое помещение — мансарду. Следует помнить, что для обустройства высокой крыши потребуется большее количество расходных материалов.

Определение угла наклона

При увеличении угла наклона возрастает высота двускатной крыши. Это обеспечивает защищенность от атмосферных осадков. Дополнительно правильно рассчитанный угол наклона снижает уровень нагрузки на стропила от удельного веса кровельного покрытия.

Угол наклона необходимо выбирать, исходя из того, какой материал предполагается использовать для обустройства кровли. В среднем он составляет 20° для битумной черепицы, профнастила и рулонных материалов. Для кровли из асбоцементного листа (шифера), ондулина или металлочерепицы угол наклона необходимо увеличить до 25°.

Крыша с ондулином

Обязательно нужно учесть планируемую высоту крыши, длину стропильных ног и т. п. При отсутствии опыта в произведении расчетов лучше воспользоваться готовыми таблицами, которые можно попросить у специалистов.

Сущность двухскатной крыши

Конструкция двухскатной крыши создается из таких основных элементов, как:

основание, укрепленное по горизонтали;
собственно стропила (стропильные ноги);
основание (обрешетка), на которое крепится кровельное покрытие.

Дополнительно для монтировании крыши используется:

рулонный гидроизолятор;
элементы для упрочнения конструкции — распорки, опоры, стержни и т. п.;
контробрешетка из брусьев, укрепленных параллельно стропилам;
багеты ветровые и/или для примыкания;
собственно конек и отдельные его составляющие;
системы удаления осадочной влаги (водосток);
свесы и способы их декорирования.

Особо необходимо упомянуть стропила и стропильные ноги. Это опора для кровли, посредством которых система приобретает прочность, устойчивость, надежность. Для создания двускатной крыши применяются стропила наслонного или висячего типа. Основная конструкция при этом немного разнится.

Стропила наслонного типа

Помимо стропил, двускатные крыши также отличаются такими элементами конструкции, как:

методы соединения отдельных элементов;
варианты крепления составляющих;
тип расходного материала — брус или доска;
размер (сечение) деталей;
расстояние (шаг) между стропилами и другими элементами.

При условии надлежащего соблюдения технологии и использования качественного крепежа, и основного расходного материала цельная конструкция долгое время будет оставаться в рабочем состоянии.

Наслонные стропила

Наслонная установка стропил двухскатной крыши делается, если во внутреннем пространстве дома имеется несущая стена или, например, колонны. Они используются в качестве опорной полки, на которой будет держаться прогон конька, проходящий по горизонтали.

Монтируется такая конструкция намного проще, чем 2 вариант. В свободном пространстве под крышей — чердаке или мансарде — получится 2 помещения. Разделять их будут опорные брусья и/или стенка (перегородка).

Висячие стропила

Немного сложнее решается вопрос о том, как сделать двухскатную крышу своими руками с висячими стропилами. Подобная конструкция требует во время подготовительных работ и монтажа соблюдать такие правила, как:

изучить теоретические вопросы;
сделать необходимые расчеты или использовать готовые варианты;
предварительно сделать необходимые узлы, согласно инструкции;
подобрать и смонтировать соответствующий крепеж.

Монтаж стропильной системы двухскатной крыши с висячими элементами лучше делать для небольшого дома. Опорная стена в этом варианте не требуется. Увеличить площадь внутреннего пространства дома можно при помощи мансарды.

Висячие стропила

Подготовка инструментов и материалов

Чтобы сделать самостоятельный монтаж двухскатной крыши, нужно подготовить такие инструменты, как:

молоток;
строительная рулетка;
угольник;
гвоздодер;
топор;
пила и ножовка по дереву;
металлическая линейка;
отвес и уровень;
электродрель;
рубанок;
лобзик.

Основной расходный материал при строительстве крыши — это брус или доска. Главные элементы конструкции — это:

стропила или стропильные ноги;
мауэрлат;
прогоны;
стойки;
короб для карниза;
кобылки и раскосы (подкосы).

Для скрепления деталей используются:

гвозди;
анкера;
скобы;
саморезы;
уголок металлический;
пластины из нержавеющей стали.

Порядок работ определяется габаритами крыши и выбранным типом стропил.

Двухскатная крыша со стропилами наслонного типа

Несущие детали (верхние) в данном варианте опираются на горизонтальную балку конька. Его укрепят на специальные стойки из древесины, каменную или кирпичную опорную стенку или край предварительно возведенного франтона.

Вначале устанавливаем импровизированную скамью в середине. Ее основные элементы — стойки (вертикальные), раскосы и пролет конька (горизонтальный). Опорой для стоек может быть нижний прогон, специально размещенный в горизонтальном направлении.

Можно устанавливать стойки поверх балок, составляющих перекрытие. В этом случае расстояние между стойками подбирается в соответствии с шагом балок.

При строительстве небольшого дачного домика, гаража или других хозяйственных построек можно обойтись без промежуточных опор для конька. Их с успехом заменят предварительно сооруженные фронтоны.

Особое внимание следует уделить тщательному соединению всех элементов. Основные способы завязывания стропил к центральной балке:

внахлест;
встык;
вполдерева.

Нижней опорой для стропильных ног становятся балки перекрытия или мауэрлат.

Балки перекрытия — опора для стропил

Предварительно балки необходимо вывести за крайнюю линию стены. Это позволит сформировать свес. Прогон (шаг) между стропилинами будет идентичен шагу, использованному при укладке балок. Чтобы конструкция получилась прочнее, балки нужно уложить вдоль не только боковых, но и торцевых (фронтальных) стен постройки. Описанный способ позволяет без особых проблем увеличить внутреннее пространство чердака или обустроить под крышей небольшую мансарду для отдыха.

Когда наслонные стропила крепятся на мауэрлат?

Мауэрлат — это брусья, установленные по верхнему периметру дома после возведения стен. Эти элементы нужно установить строго по горизонтали и на одинаковой высоте. Предварительно по верхней линии стен нужно настелить слой гидроизоляционного материала.

По центральной оси укладки устанавливаются шпильки. С их помощью мауэрлат крепится к основанию. Можно использовать для этого также анкера. Предварительно необходимо будет просверлить отверстия. Гвозди используют для установки мауэрлата на балки перекрытия.

Монтаж мауэрлата

Если построить деревянный дом небольшой площади из бревен (сруб) или брусьев, можно обойтись без мауэрлата. Его заменит последний венец бревен или бруса. Для каркасного дома мауэрлатом становится верхний ряд брусьев.

Закончив укладку мауэрлата или заменяющих его элементов, необходимо соорудить скамью. Параллельность и горизонтальность установки требует тщательной проверки.

Средняя ось скамьи или опорных элементов для балок перекрытия определяет местоположение прогона. После установки проводится проверка точности расположения элементов и необходимая корректировка. Условные линии, соединяющие края всех мауэрлатов и конька, должны быть идентичны по длине и углу расположения.

Стропильные ноги

Самостоятельное изготовление стропильных ног лучше делать при помощи шаблона из доски (25-30 мм). Предварительно необходимо примерить подготовленный образец и подкорректировать обнаруженные неточности.

Стропила, изготовленные по шаблону, начинают монтировать с крайних элементов постройки. Все составляющие нужно расположить в единой плоскости ската будущей крыши. Это делается при помощи шнура, натянутого между крайними стропилами.

Шаг установки стропил определяется размером (сечением) использованного материала. После установки и корректировки все элементы нужно прикрепить к прогону конька и мауэрлату. Для этого можно использовать гвозди, металлические уголки и скобы.

Для образования свесов путем выпуска нижних концов стропильных ног необходимо сделать соответствующий запас длины. Другой вариант формирования свесов — прибить к стропилам доски требуемой длины, так называемые кобылки.

Вариант обустройства свесов

Свес можно обустроить при помощи балок перекрытия, выпустив их концы наружу. К балкам крепятся стропила, прогонный шаг определяется укладкой балок. Дополнительные балки размещаются вдоль торцевых стен, т. е. фронтона.

Как сделать обрешетку? Для обустройства обрешетки понадобится доска (толщиной от 30 до 40 мм) или брус (сечением 40х50 или 50х60 мм). Отдельные элементы готовят с таким расчетом, чтобы сформировать боковые свесы. Их размер — не менее 20 см.

Обрешетка крепится в направлении снизу вверх. Шаг определяется финишным покрытием. Для кровель из рулонного материала или битумной черепицы необходима обрешетка, оформленная сплошным накатом.

Гидроизолятор укладывается на стропила внахлест и с минимальным провисанием. Линия укладки — поперек ската. Для крепления используется контробрешетка из брусков, прибитых к стропилам.

Боковой свес должен быть идеально ровный. Чтобы это проверить, вдоль скатов крыши необходимо натянуть шнур. Все погрешности исправляются сразу.

Крыша с висячими стропилами

Стропила обоих скатов в этом случае опираются друг на друга. Для укрепления системы используют специальные затяжки, образующие стропильные фермы. Их делают по шаблону из доски размеров 40-50 на 200-250 мм. Затяжка снижает распорную нагрузку на стены, особенно если основанием служит мауэрлат. Межстропильное соединение делается обычными способами.

Источник: https://sadovod.guru/dom/stroitelstvo/stroim-kryshu-doma-svoimi-rukami-opisanie-protsessa-poshagovo.html
