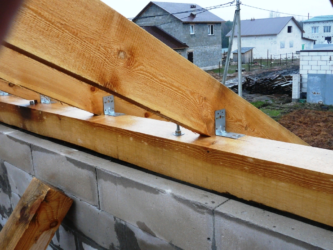

Монтаж стропил на мауэрлат

Установка стропил на мауэрлат двухскатной крыши

Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

• Общей площади дома и сколько занимает периметр стен?
• Типа крыши;
• Материала, которым укрыта кровля;
• Материала, из которого сделаны несущие конструкции;
• Климата в данной местности;
• Есть ли мансарда, несколько или другие пристройки?

Какой материал можно выбрать под мауэрлат?

Популярные материалы:

• Дерево, а конкретно — брус;
• Металл;
• Балка двутавровая;
• Швеллер.

Рассмотрим разные варианты.

Брус

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

1. 10х10.
2. 15х15.
3. 10х15
4. 8х18.
5. 20х20

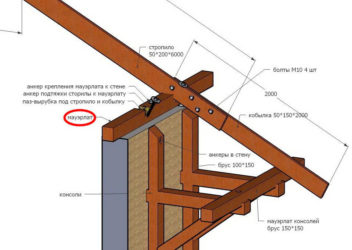

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

• Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
• Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
• Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
• В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Монтаж мауэрлата

Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:

• Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
• Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
• Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда — это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
• В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.

Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.

Ещё один способ укладки

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

1. Доски легче брусьев и их проще поднимать на строящийся дом.
2. Для досок не нужна трудоёмкая зарезка в полдерева.
3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/ustanovka-stropil-na-mauerlat.html

Стропильная система двухскатной крыши

Более простой, по сравнению с вальмовой и другими видами крыш, является двухскатная крыша, так сказать классика жанра. Однако это не говорит о том, что строить ее просто. Даже самые несложные операции при монтаже стропильной системы двухскатной крыши нужно выполнят со знанием дела и определенным опытом.

Какие виды стропил применяются при устройстве двускатки

Стропильная система двускатной крыши бывает:

• с наслонными стропилами
• с висячими стропилами

Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

Особенности крепления мауэрлата

Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

Первый способ

Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

Второй способ

Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки.  В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

Такое крепление не столь надежно, как в первом случае, но вполне достаточно для строительства крыш, площадью менее 250 квадратных метров.

Третий способ

Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

Обратите внимание

Чтобы проволоку не было видно с наружной стороны стены (в случае, если оштукатуривание ее поверхности не предусматривается), наружный ее конец нужно также спрятать в кладке, вертикально пропуская его между кирпичами через растворный шов.

Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса  или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

Монтаж и укрепление стропил

Следующий шаг строительства стропильной системы двухскатной крыши – установка и крепление стропил.

Стропила можно крепить и прямо к балкам перекрытия, без мауэрлата, если стены и балки достаточно надежны. В таком случае нагрузка сосредотачивается в точках опоры балок перекрытия, в то время как с применением мауэрлата нагрузка на стены распределяется равномерно.

К мауэрлату я креплю стропило следующим образом: делаю в месте соединения специальный зарез. Он имеет такую форму, что в узле соединения упирается своей плоскостью в горизонтальную плоскость  мауэрлата.

Если этого не сделать – стропило будет съезжать вниз, несмотря на крепления. Некоторые делают еще прорезь в мауэрлате – однако на прочность соединения такой прием не влияет, а вот ослабить мауэрлат может.

Затем я вбиваю два гвоздя крестообразно через боковые противоположные плоскости стропила так, чтобы гвозди вошли в мауэрлат. Это удержит стропило от боковых смещений. Третьим гвоздем притягиваю стропило к мауэрлату, забивая его через верхнюю плоскость стропила перпендикулярно этой плоскости.

Верхний конец стропила стыкую с таким же концом противоположного стропила. Для этого стропила обрезаю под углом ската крыши, стыкую и стягиваю двумя противоположными гвоздями, забитыми через верхнюю плоскость.

Обрезку всех стропил можно делать по шаблону на земле, а можно и на крыше.

Для этого перекрещенные стропила слегка развожу, подперев стойками снизу, и делаю вертикальный распил сразу двух стропил в месте пересечения. При необходимости укрепляю стык металлической пластиной или деревянной накладкой.

Если стропильная конструкция предусматривает монтаж стоек и конькового прогона – верхнюю часть стропила опираю на него, сделав предварительно зарез нужной глубины на стропиле.

Дополнительные материалы по теме

Источник: https://stroystm.ru/poleznye-publikatsii/stati/montazh-stropilnoj-sistemy/stropilnaya-sistema-dvukhskatnoj-kryshi

Стропила – крепление к мауэрлату

Крыша – завершающий элемент любого дома, без которой он не сможет таковым считаться. В России крышу принято делать остроконечной. Это практично, поскольку снега выпадает очень много, на крышах он лежит долго, пропитывается влагой и тяжелеет.

На конструкцию крыши, состоящую из стропил, обрешетки и кровельного материала действует множество различных сил. Сильные ветра, обилие снега – все это оказывает на нее сильное давление. Чтобы у вашего дома не «поехала» крыша, и существует такой строительный прием, как устройство мауэрлата.

Что представляет собой мауэрлат?

Мауэрлат — это опора, на которую опирается крыша. Фактически это ее основание. Как у дома есть фундамент, так и у крыши есть своя опора. Это мауэрлат.
Конструкция его очень проста, но функция равномерного распределения давления – это прекрасно! С его помощью дом скрепляется с крышей и становится единым целым.

По периметру всего здания из деревянных брусьев создается прочный каркас, который очень плотно соединяется с армированным поясом дома. Это обеспечивает первоначальную связку.

Затем с помощью различных приемов и разными методами в зависимости от конструкции крепятся стропильные ноги. Завершением крыши становится конек.

Рассмотрим данное соединение более подробно и убедимся, насколько оно полезно.

Устройство стропильной системы крыши

Проводить работы необходимо в светлое и теплое время. В дождь такие работы не проводят.
Для устройства системы мауэрлата используют балки сечением 150 – 200 миллиметров.

Для тех, у кого стены дома нестандартны, берут балки сечением равным 1/3 толщины стены. Тонкие брусья не подойдут, а более толстые окажут «медвежью услугу», утяжеляя конструкцию.

При стыковке балок стараются максимально увеличить длину каждой. Например, если длина стены составляет 9 метров, а исходный материал имеет длину 6 метров, лучшим вариантом будет скрепить две балки длиной 5 и 4 метра соответственно, а не 6 и 3 метра.

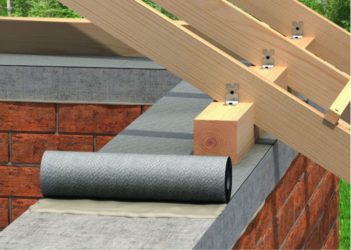

Укладку производят с использованием рубероида. Каждую балку оборачивают в него и прочно закрепляют. Это защитит балки от влаги и предотвратит их гниение. Помимо рубероида можно использовать любой другой гидроизоляционный материал. Производят укладку по внутренней стороне несущей стены.

Соединять балку, уложенную по длине, с балкой поперечной нужно путем запила «в полдерева». В этом месте в высверленное отверстие забивается шкант.

Чтобы мауэрлат был надежно закреплен, заранее вшивают в бетонную стяжку крученую проволоку. Позже именно ею будет закреплена балочная конструкция.

Основные крепежные элементы

Основными элементами для крепежных работ являются:

• Проволока;
• Гвозди;
• Саморезы;
• Уголки;
• Пластины;
• Монтажная лента ТМ;
• Болты и шпильки;
• Кронштейны WB;
• Уголок КР.

Закрепить мауэрлат на стене прочно можно тремя различными способами:

1. Ранее описанный – с помощью проволоки, вмонтированной заранее в бетонное основание. Ею производят обвязку. Концы проволоки должны торчать сверху стяжки, а не сбоку!
2. Системой анкеров. Их заранее вставляют в ту же верхнюю стяжку.
3. Крепление шпильками по той же системе. Шпильки нужно вмуровывать.

Все три способа подходят для крепления, но самым простым является проволочный метод. Он же встречается чаще всего при строительстве небольших коттеджей.

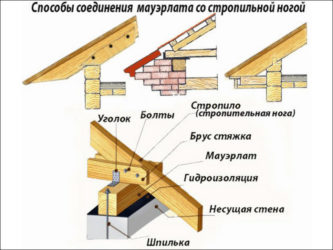

Виды крепления стропил к мауэрлату

После того, как мауэрлат собран и закреплен, переходят к креплению стропильной системы.

Существует всего две схемы крепления исходя из того, какие используются стропила, и какова форма конструкции:

Шарнирный тип располагает некоторой степенью свободы. В основном для стропил применяется крепление с нулевой степенью или жесткое сопряжение, исключающее возможность смещений.

Скользящая разновидность сопряжения дает возможность материалу расширяться и сужаться в естественных условиях при жаркой погоде или высокой влажности, а также при усадке здания, что, в принципе, является нормой. Такой вид крепления очень распространен. Особенно часто его применяют при строительстве деревянных домов, а также каркасно-деревянных.

Жесткое отличается от шарнирного координально.

Жесткое крепление стропил к мауэрлату

Для создания жесткого крепления необходимо подбить опорную балку под стропила так, чтобы балка жестко опиралась на мауэрлат. Исключены скольжения и смещения. Опорный брус нужно брать короткий, не более 1 метра. Это позволит избежать каких-либо смещений.

Для крепления будут необходимы гвозди, опорные брусья и металлические уголки. Крепление осуществляют двумя гвоздями по бокам, вбивая под углом, а одним гвоздем сверху. Уголками закрепляем, чтобы предотвратить смещение стропил.

Скользящее крепление стропил

Скользящее крепление выполняют тремя различными методами:

1. Выпустив стропильную балку на стену. Закрепляют ее при помощи пластины.
2. Крепление методом «салазки». Метод чаще всего применяется для деревянных срубов.
3. Методом запила. Распространенный метод. Запил осуществляется на балке и на мауэрлате. Крепление осуществляется с помощью скоб, гвоздей и уголков.

Суть любого крепления состоит в том, чтобы балки не смещались вдоль оси мауэрлата.

Чем крепить стропила к мауэрлату?

Крепление хоть и осуществляют различными способами, но крепежные элементы стандартны для всех методов.

• Крепежные стальные уголки, предназначенные для крепления всевозможных металлических конструкций;
• Гвозди;
• Соединительные металлические пластины;
• Анкерные крепежные уголки;
• Крепежные пластины;
• Монтажные пластины;
• Опоры балок и бруса;
• Угловой соединитель;
• Монтажный профиль;
• Анкер, регулируемый по высоте.

Все эти крепления могут быть использованы при таких работах. Чаще всего применяют уголок КР. Он является самым распространенным крепежным элементом стропильной системы. Он прекрасно скрепляет подобные конструкции, добавляет им прочности. Монтируется саморезами.

У данной конструкции две функции:

• Компенсация распирающего усилия от стропил.
• Удерживание крыши.

Распирающее усилие стропил означает, что сила тяжести, действующая на скат крыши, за счет угла начинает смещаться вниз. Давление это может при сильных снегопадах достигать такой силы, что стены под ее действием просто разрушатся. В тех районах, где зимой осадки особенно обильны, архитекторы советуют крепить мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и сносит крыши очень легко. Для ветра не важно, легкая это крыша или усиленная, он унесет ее, если хватит силы. Именно мауэрлат, плотно скрепленный со стропильной системой и одновременно со стенами дома, закрепляет кровлю и удерживает ее при сильном порывистом ветре.

Принципы крепления стропил к мауэрлату

Основной принцип крепления – это подбор качественных материалов и установка строго по правилам. Стоит большое внимание обращать на запилы. Их нужно производить ровно, прилегание деревянных деталей должно быть максимально плотным.

Варианты крепления: при креплении стропил жестким методом нужно учесть, что дерево – материал подвижный. В дождливую погоду оно расширяется, а в жару сжимается. При слишком жестком креплении возможны разрывы.

Узел шарнирного крепления использует два вида степеней свободы. При этом допускается смещение или поворот балки стропила по отношению к мауэрлату.

Материалы и инструменты для крепления

Перед началом работ нужно приготовить следующие инструменты:

• Собственно, сам брус сечением 150*150 (это минимально);
• Рубероид;
• Дрель;
• Молоток;
• Разводной ключ;
• Уровень;
• Брусья стропил;
• Крепежные детали.

Как создается конек стропильной пары своими руками?

Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.
Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.

Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.

Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.

Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 – 300 миллиметров.

Способ крепления

Перед тем, как закрепить конек, в области его расположения набивают дополнительную обрешетку. Закрепить конек нужно будет с помощью гвоздей, вбивая их в обрешетку.

Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.

Конек необходим для:

• Предотвращения попадания осадков;
• Вентиляции утепленной кровли.

Наслонные стропила

Наслонные стропила имеют две опоры: с одной стороны – опирание концами на стены дома, а с другой, при пролете более четырех с половиной метров средней частью, опираются на дополнительные опоры. Возможна установка двух опор. В этом случае увеличить ширину между стенами можно до пятнадцати метров.

Висячие стропила

Если расстояние между стенами здания больше шести с половиной метров, висячие стропила не применяются. Они опираются только на стены здания и применяются в таком виде при строительстве небольших по площади помещений.

Установка стропил с применением уголка

Определим следующее: если речь идет о строительстве дома из дерева, то сочленение не должно быть жестким. Здесь подойдет только шарнирное крепление.
Достаточно распространенной технологией является крепление стропил при использовании металлического уголка.

Крепятся стропила следующим образом:

1. Стропильная нога подрезается таким образом, чтобы соответствовать утвержденному проекту ската кровли.
2. По краю мауэрлата крепится опорная балка. Как уже говорилось, ее размер не должен быть выше 1 метра.
3. Стропильную нога жестко упирается в опорную балку во избежание смещения.
4. По бокам стропильную ногу закрепляют уголками. Это надежное соединение.
5. Теперь осталось дополнительно закрепить систему проволокой-катанкой.

Так крепят все стропила по очереди.

Установка стропил на мауэрлат: полезные советы

Итак, теперь подытожим все, что мы ранее описали и закрепим это в виде советов, которые будут полезны при монтаже кровельной системы. От правильно проведенных работ зависит устойчивость крыши, ее долговечность, способность вынести сильный ураганный ветер, тяжелые осадки.

1. Обязательно используйте рубероид при монтаже мауэрлата, чтобы избежать гниения дерева.
2. При сцеплении балок мауэрлата по длине стены, нельзя использовать слишком короткие участки. Необходимо соединять максимально длинные балки.
3. Длина опорной доски может составлять не больше одного метра.
4. Необходимо обеспечивать максимальное прилегание деревянных элементов при монтаже. Это обеспечит хорошее крепление.
5. При креплении болтами обязательно следует установить шайбы, а также металлические пластины. При их отсутствии гайка со временем может быть утоплена в древесину, от этого крепление расшатается.
6. Вместо рубероида можно использовать иные гидроизоляционные материалы. Это может быть дешевый полиэтилен или иной дорогостоящий. Разницы нет.
7. После того, как работа по установке мауэрлата закончена, приступают к креплению стропил. Оно может быть жестким или шарнирным.
8. Стропильные балки крепятся с учетом максимально опасных погодных условий и расширяющего эффекта, который так или иначе со временем отразится на дереве.
9. Вся кровельная система сначала конструируется на земле. Проводятся замеры, производятся врезки в мауэрлате, распилы на стропильных ногах. В итоге все подгоняется.

Только потом производится установка на высоте здания.

Источник: https://krovlya777.ru/stropila/stropila-kreplenie-k-mauerlatu.html

Крепление стропил к мауэрлату

Важным элементом конструкции крыши является мауэрлат. Опорные балки фермы не устанавливаются напрямую на стены. Монтаж балок крыши производится на основании из опорного бруса – мауэрлата. Он бывает цельным. Мауэрлат прокладывается точно по периметру под стропила. Используются бревна (с обрезанным боком), брус, доски. С его помощью вес крыши равномерно, рационально распределяется по конструкции. К нему именно присоединяются стропила.

Образец расположения стропил на мауэрлате

Доминирующее предназначение стропил (наслонных, висячих) – перенести нагрузки от крыши на боковые опоры — стены. Большая опорная площадь для стропил обеспечит правильную передачу этих нагрузок. Серьезные нагрузки бывают постоянные, временные, чрезвычайные. К временным относятся обслуживающее оборудование, работающие строители, снег, ветер. Особые (чрезвычайные) нагрузки – это сейсмическое воздействие. Постоянные — вес кровельной конструкции.

Все соединительные детали для стропил, мауэрлата подбираются тщательно — нужны качественные, надёжные детали. Запилы должны делаться четко, прилегать плотно. Исключается применение каких-либо подкладок, подложек. Эти элементы со временем, без сомнения, могут выпадать, деформироваться. Крепления стропил крыши производят с применением пластин (металлических), специальных уголков, кронштейнов, гвоздей, болтов. Их в продаже предостаточно. Для болтов, гаек обязательны шайбы, металлические пластины. Они успешно предотвратят «погружение» гайки в древесину. За накладки вместо пластин вполне сойдут отрезки фанеры.

Схема крепления стропил к мауэрлату

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре — сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил — гарантия безопасности.

Еще один пример крепления

Жесткое крепление стропил к мауэрлату

Главный принцип данной технологии крепления стропил — исключение любых воздействий на соединение элементов. Не допустимы изгибы, повороты, сдвиги. Такой статичности достигают выполнением креплений посредством уголков, опорных брусов. Соединение можно осуществить также, делая запилы на стропилах, скобами, вбиванием гвоздей.

В первом случае балки будут опираться на мауэрлат, снабженный подшивным опорным бруском. Однометровый брусок обеспечивает жесткое упирание балки. Дополнительно можно зафиксировать балку с боков металлическими уголками. Это исключит поперечные смещения.

На рисунке показан пример жесткого крепления стропил

Второй метод более популярен. При забивании боковых гвоздей (для крепления), придается определенный уклон. Внутри полотна они должны скрещиваться. Далее сверху вертикально забивается еще один гвоздь. В итоге создается жесткий узел, скрепляющий балку с мауэрлатом.

Крепление с помощью гвоздей

При обоих вариантах стропила еще крепятся проволокой, анкерами к стене.

Скользящее крепление

Подобное скрепление нередко называют шарнирным. Здесь имеются две степени свободы. Выполняются модели крепежей, допускающие беспрепятственное смещение какого-либо элемента. В данной конструкции движущейся частью являются стропила. Данный тип крепления опорных балок производится различными методами.

•  На стропильной ноге проделывается специальный запил. Этой частью стропила укладываются на мауэрлат. Место сцепления должно закрепляться двумя гвоздями. Следует запомнить: забиваются они под углом. Можно детали закрепить одним гвоздем, забитым вертикально. Он пробивает стропило, вонзаясь в мауэрлат. Еще нередко применяется металлическая пластина, снабженная отверстиями для гвоздей. Скрепляют элементы иногда только скобой.
•  Вывод стропил за стену. Тут применяют крепежные пластины (единичное сцепление).
• Соединение делается специальным крепежом (металлическим). Этот элемент называется «салазки», широко применяется для стропил.

Крепление стропил — методом «салазки»

Каждый представленный вариант крепления надежно сцепляет стропила с мауэрлатом. Даже при малых сдвигах кровельных конструкций составлчющие части движутся относительно друг друга. Известно, что скользящее сопряжение при строительстве крыши используется чаще. Технология эта особенно применима при создании деревянных конструкций, возводимых из бревен, бруса.

Спустя время, из-за усадки дома, немного меняется геометрия постройки. Поэтому при применении жестких соединений стены могут разрушиться. Следовательно, при возведении деревянных сооружений целесообразно применять скользящее скрепление. Такие соединения помогут бревенчатым (брусчатым) стенам и крыше постепенно приноравливаться к подобным изменениям пропорций.

Правила правильного крепления

1. Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
2. Использовать, несомненно, надо качественные крепежи.

   Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.

3. Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши.

   Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой. При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.

4. Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению. Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом.

   Специальные элементы — салазки — обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.

5. Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки — «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно.

   Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.

6. Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
7. Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка.

   Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.

— крепление стропил к мауэрлату

Источник: https://StroyVopros.net/kryisha/kreplenie-stropil-k-mauerlatu.html
