Наслонные и висячие стропила — Кровля и крыша

Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность. Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения. Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.

Элементы конструкции наслонных стропил

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.

Безраспорная наслонная система стропил

В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

К низу стропильной ноги крепится опорный брусок или делается запил (врубка) и упирается в мауэрлат. Вверху стропила делается увеличенный горизонтальный запил (врубка) со скосом под некоторым углом для того, чтобы не произошло упора в прогон боковой щекой и не создалось сопротивление изгибу стропила.Хотя на краях стропила изгибающий момент стремится к нулю, его подрезка в этих местах допустима, но имеет пределы по глубине: при высоте стропила h≥180 мм не более 0.3h, при высоте h=120-180 мм не более 0.4h и при высоте h≤120 мм не более 0.5h. Для всех вариантов длина подрезки (зона опирания) не должна превышать высоту сечения стропила. Когда по каким-то причинам подрезку верха стропила выполнить невозможно его наращивают искусственно обрезком стропила и крепят монтажными пластинами с двух сторон. При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!
Наиболее распространенный вариант, когда низ наслонной стропильной ноги делается на ползуне. Верх закрепляется при помощи гвоздевого боя или болтового соединения, либо стропила упирают друг в друга и объединяют металлическими зубчатыми пластинами или деревянными накладками.В этом варианте, при креплении стропила к мауэрлату, необходимо обратить внимание на рассчитанный проектный шаг. Крепление стропила может происходить при помощи двух гвоздей, вбитых под некоторым углом в боковые поверхности, либо с помощью одного гвоздя, забитого через верх, либо при помощи гибкой пластины.
При жестком защемлении конькового узла, когда верх жестко фиксируют, а низ делают на ползуне, также не возникает распора на стены. В таком случае, в жестко соединенном коньковом узле появляется максимальный изгибающий момент, стремящийся разрушить узел, и стропильные ноги получают гораздо меньший прогиб. Применив жесткое защемление верха стропил, мы получим некоторый запас прочности, который увеличит их несущую способность.

Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки – ситуация становится хуже.

Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

Распорная система наслонных стропил

Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

Подстропильные элементы конструкции

Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон.

Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению.

При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.

При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!

Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.

При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.

В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.

Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.

Наслонные стропила: узлы и конструкция наслонных стропил
Особенности конструкции наслонных стропил. Узлы и составные элементы стропильных систем. Схемы распорных и безраспорных конструкций

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Основой любой стропильной системы являются стропила, которые принято подразделять на наслонный тип, висячие стропила, а также висячие фермы, оснащённые шпалами. Наслонные стропила относятся к числу самых надёжных конструкционных элементов и обладают характерным отличием в виде промежуточных опорных стоек, которые могут быть возведены в условиях внутренних стен, сводов или потолочных балок.

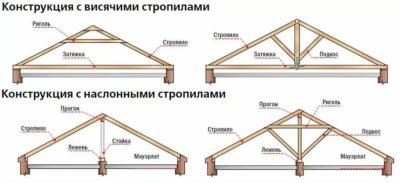

Отличия висячих и наслонных стропил

Наслонная стропильная система чаще всего находит применение в зданиях, которые обладают дополнительными рядами стен. Такие стены используются в качестве дополнительных опор под стропильную систему. При этом, параметры здания могут достигать восемнадцать метров при условии наличия двух дополнительных элементов опорного характера.

Основным требованием является не более восьми метров пролётного пространства между двумя опорами. Стропильный шаг зависит от особенностей расчётов и может составлять 80-120 сантиметров. Нижние сегменты наслонной стропильной системы имеют опору в виде специальных подстропильных брусьев, а также мауэрлата.

Опорные стойки и прогоны разделяются при помощи подкосов, которые разгружают прогоны и придают всей конструкции необходимую степень жёсткости. Кроме того, подкосы служат в качестве разгрузочных элементов для ног стропильной системы и позволяют увеличить параметры перекрываемой ширины помещения. Стропильные ноги, имеющие более длинный размер чем стандартные показатели используемого пиломатериала, могут иметь составную конструкцию.

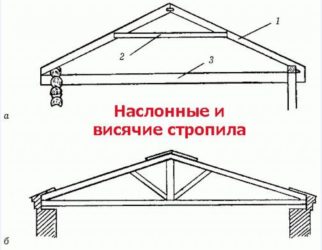

Отличие висячих и наслонных стропил

Висячий тип стропильной системы имеет характерные отличия от наслонного типа. В качестве опоры для нижних концов стропил выступают исключительно опорные стены, а стропильные ноги такой конструкции обладают нагрузкой в обоих направлениях монтируемой стропильной системы.

Кроме того, висячая конструкция имеет значительную степень нагрузок, которые распирают стены опорного характера. Такие нагрузки нивелируются посредством специальных затяжек, которые объединяют ноги в висячей стропильной системе. В качестве материала для затяжек может быть использована древесина или металл, а для расположения всегда выбирается горизонталь на удобной высоте. Следует учитывать, что чем выше расположены затяжки, тем более прочным должно быть крепление к стропильной системе.

Источник: https://krovlyaikrysha.ru/naslonnyie-i-visyachie-stropila.html

Способ установки наслонных стропил, варианты их крепления

Тема статьи – наслонные стропила. Стропильная система крыши дома – основа кровельной конструкции, ее назначение – сформировать кровлю, плюс выдерживать нагрузки от кровельного материала и снега, который будет ложиться зимой толстым слоем. Нельзя сбрасывать со счетов и ветровые нагрузки. Необходимо обозначить, что стропильная система может собираться разными способами, где используются стропила наслонные или висячие. Наша задача – рассказать о первых, о том, как их собирают, как соединяют между собой и другими элементами стропильной системы крыши.

Стропильная система крыши наслонного типа

Что собой представляют наслонные стропильные ноги

Итак, наслонные стропила – это брусы или толстые доски, которые формируют скаты крыши. Нижним концом они упираются в мауэрлат, верхним в коньковый прогон. Отличительная черта наслонных стропильных ног – это их упор на конек крыши дома. В конструкции с висячими стропилами коньковый брус не используется.

Необходимо отметить, что многие мастера-кровельщики свое предпочтение отдают именно наслонной разновидности. Все дело в том, что их использование – это более прочная кровельная конструкция, потому что в ней присутствуют две опорные системы: мауэрлат и конек. Во-вторых, собрать такую стропильную систему проще. Обычно это делают прямо на крыше, поднимая предварительно на нее все требуемые элементы. При этом есть возможность подогнать какой-то элемент прямо по месту его установки, чем добивается максимальная точность сборки кровельной конструкции в целом. Соответственно достигается максимальное качество конечного результата

В качестве стропильных ног обычно используют доски толщиной не менее 50 мм и шириной 150 мм. Если кровельная конструкция – это больших размеров сооружение со скатами значительной площади, то в качестве стропильных ног устанавливают брусы с минимальным сечением 100х100 мм.

Минимальное сечение доски для стропил – 50х150 мм

Необходимо отметить, что в каждом конкретном случае стропильную систему рассчитывают, где конечным результатом выступает сечение стропил. Для этого учитывают природные нагрузки, действующие в регионе, где возводится дом, плюс вес используемого кровельного материала. Этот же расчет определяет и шаг установки стропильных ног. Необходимо отметить, что два этих расчетных показателя зависят друг от друга. И зависимость эта прямая. То есть, чем больше сечение стропил, тем больше шаг их установки. И наоборот.

Добавим, что в расчете используют также и угол наклона скатов крыши. Этот параметр влияет на сечение и шаг монтажа стропильных ног. Чем угол наклона ската больше, тем меньше действуют на него нагрузки. Тем меньшего сечения досок можно будет использовать. С шагом монтажа надо обязательно провести дополнительный расчет.

Шаг стропил зависит от угла наклона ската крыши

Разновидности стропил наслоного типа

Как таковой классификации не существует. Но необходимо понимать, что кровельная конструкция имеет определенные размеры, где в основе лежит длина стропильных ног и угол наклона крыши. Понятно, что длинные стропила подвергаются большим нагрузкам даже от собственного веса, поэтому могут изогнуться, создавая неровные плоскости скатов. Чтобы этого не происходило, под них устанавливают опорные конструкции. Их два вида:

Под каждую стропильнуюногу устанавливают по одной или несколькоопорных столбов. Все зависит от длины стропильного элемента.
Стропила укладывают под промежуточный прогон, который устанавливают на несколько опорных стоек. Обратите внимание на фото ниже, на нем показан как раз такой вариант. Обычно его используют в том случае, если пролет одногоската превышает 6 м.

Промежуточный прогон из бруса (доски) под стропильные ноги кровельной конструкции

Если пролет меньше 6 м, то никакие подпорки под стропильные ноги не устанавливают. Правильно рассчитанные параметры брусов и досок, а это сечение и шаг установки, гарантируют надежность кровельной конструкции в целом. На нижней фотографии как раз такой вариант показан.

Стропильная система без промежуточного прогона

Вообще, с крышами небольшого размера все просто. Потому что компактность конструкции обеспечивает ее надежность в эксплуатации. И это своего рода экономия, потому что, чем меньше размеры, тем меньше можно использовать дополнительных элементов. В этом плане крыши больших размеров являются затратными, потому что для обеспечения надежности и устойчивости стропильной системы приходится усиливать их в парах.

Обратите внимание на фотографию ниже. На ней четко видно, что стропила между собой соединены поперечинами, которые называют затяжками. Так вот именно эти самые затяжки обеспечивают устойчивость стропил в парах, не давая им разъезжаться в разные стороны. А это может произойти, ведь любые нагрузки, действующие в разных направлениях, в сумме дают одно давление в одном направлении – в горизонтальном.

Надо также добавить, что затяжки могут быть установлены в разных местах, то есть на разном уровне. Обычно их три: у нижнего края, посередине, у конька. На фотографии показана кровельная конструкция двускатной крыши, стропила которой соединены двумя затяжками: средней и верхней.

Затяжки, используемые в конструкции двускатной крыши

Правила соединения и крепления стропил

Стандартное крепление элементов стропильной системы – это вырубки и гвозди. Сегодня ассортимент расширился, применяются более простые способы крепежей, но не менее надежные. Давайте рассмотрим несколько вариантов крепления стропильных ног к мауэрлату и к коньковому брусу.

На нашем сайте Вы можете ознакомиться с самыми популярными 3184 проектами домов от лучших строительных компаний с безупречной репутацией на рынке. Широкий выбор, приемлемая цена от 51050 рублей, гибкие условия и гарантия качества позволяют подобрать подходящий вариант на любой бюджет и реализовать все пожелания клиента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Крепления стропил к мауэрлату

Старый способ – это сделать вырубку, установить вырезанным место на мауэрлат и провести крепление двумя гвоздями. Сложность этого способа заключается в том, что приходится делать вырубку. Это вырез на стропильной ноге, сделанный так, чтобы стропила опустилась на мауэрлат, плотно прижимаясь торцами вырубки к мауэрлату, при этом сохраняя требуемый угол наклона ската крыши. На фото ниже этот вариант показан.

Соединение стропильной гони с мауэрлатом при помощи вырубки и гвоздей

К этому способу крепления нередко раньше добавляли проволоку, которую пропускали снизу мауэрлата, оборачивая стропилу и закручивая проволоку поверх последней.

Сегодня с приходом на рынок новейших строительных материалов и крепежных изделий, в том числе, способы крепления стали намного эффективнее и проще. В настоящее время огромной популярностью среди мастеров пользуются металлические крепежные элементы, которые сами крепятся к используемым деталям из пиломатериалов саморезами по дереву или болтами. К примеру, на фото ниже показан один из таких способов крепления.

Крепление стропил к мауэрлату металлическими уголками и болтами

Вообще, болтовое соединение – одно из самых надежных. При этом оно позволяет провести упрощенный демонтаж, если стоит задача реконструкции кровельного сооружения или его капитального ремонта. При этом демонтируемые элементы остаются в качественно надежном состоянии.

Хотелось бы показать еще один вариант крепления стропил к мауэрлату, который чаще всего применяется при сооружении кровельных конструкции, возводимых над деревянными или каркасными домами. Состоит крепеж из двух частей: один крепится к мауэрлату, второй к стропильной ноге. Между собой они состыкованы подвижным соединением. Чтобы вы поняли, о чем идет речь, посмотрите на нижнюю фотографию.

Подвижный способ крепления стропилы и мауэрлата

То есть стропила относительно мауэрлата может перемешаться, но при этом она надежно с ним соединена. Суть используемого крепежа состоит в том, что деревянные и каркасные дома подвергаются сильной усадке. Чтобы не произошло смешение и излом всех стыкуемых элементов, и используется подвижный вид крепежа.

В видео показано несколько способов крепления стропильных ног к мауэрлату:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли, установки окон и дверей, утепление домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Крепление стропил к коньковому брусу

Теперь о креплении стропил к коньковому брусу, а также между собой. Как уже говорилось выше, отличительная особенность наслонной стропильной системы от висячей – наличие конька. Существует несколько вариантов крепления. Покажем некоторые из них и опишем преимущества каждого варианта.

В видео показана установка конька и наслонных стропил:

Вариант №1

Традиционный способ – вырубки и гвозди. Он, как и в случае с креплением стропил к мауэрлату, сложен в исполнении. Для этого необходимо точно сделать вырубку, на что уходит определенное время. Но надо отдать должное этому методу, он надежен и проверен временем.

Крепление гвоздями с вырубкой стропил

Вариант №2

Это современный вариант крепления, где используются перфорированные элементы, изготовленные из оцинкованной стали толщиной 3 мм. В данном случае применен один из крепежных элементов, а конкретнее – уголок, который крепится к стропильной ноге и коньковому прогону саморезами по дереву.

Крепление стропил стальным уголком Это может бытьинтересно! В статье по следующей ссылке читайте про технология сооружения двускатной крыши и ее стропильной системы под профнастилом.

Вариант №3

Это более надежный вид крепления, в котором используется сразу два разных по форме и размерам элемента. Один – уголок, второй перфорированная пластина. Необходимо отметить, что крепежные элементы устанавливаются с двух сторон стропильных ног. Тем самым добивается повышенная прочность конструкции. Для крепежа можно использовать саморезы или болты.

Усиленный вид крепежа стропил к коньковому прогону крыши

Вариант №4

Этот вид крепления относится к категории «подвижных», поэтому его в основном используют при возведении деревянных или каркасных домов. Он дает возможность в процессе усадки здания не сломаться кровельной конструкции. Соединение уникальное, описать его непросто, поэтому предлагаем посмотреть на фотографию, где все очень хорошо видно.

Подвижный тип крепления стропил

Необходимо отметить, что стыковка стропильных ног на коньковом брусе может производиться внахлест или встык. Все вышеописанные варианты – это соединение встык. Считается, что такой метод более надежен. Что касается соединения внахлест, то он показан на фото ниже. При этом крепление может производиться саморезами или болтами. Под последние придется просверливать сквозные отверстия сразу в паре установленных стропильных ног.

Соединение стропильных ног внахлест относительно друг друга Это может бытьинтересно! В статье по следующей ссылке читайте про размышления на тему кризиса рынка загородного домостроения – анализ прошлых лет и ближайшая перспектива.

Технология сборки наслонных стропильных ног

Конструкция крыши с наслонными стропилами собирается по месту установки требуемых элементов. При этом обычно все детали заказываются согласно изготовленному проекту. Но при необходимости подгонку проводят по месту монтажа.

Не будем глубоко вникать в технологию сборки крыши, просто дадим последовательность сборочного процесса и внизу установим видеоролик.

Первым производят монтаж мауэрлата. По сути, это брус с минимальным сечением 100х100 мм, уложенный по периметрудома на его стены.
Далее устанавливают коньковый брус. Под него надо установить вертикальные стойки, которые крепятся к лежню, это брус, лежащий на перекрытии (деревянные балки или бетонная плита) или на внутренней несущей стене дома. Основная задача производителя работ – провести установку конькового прогона строго по горизонтали. Нередко коньковый брус укладывают на фронтоны здания, как показано на фото ниже.

Монтаж конькового бруса на фронтон дома

Далее проводят монтаж стропильных ног. Обычно установка проводится попарно, то есть с каждой стороны от конькового прогона. Таким образом, выдерживается равновесие собираемой конструкции в целом.
Если требуется увеличитьнесущую способность стропильной системы, то под стропила устанавливают опоры или монтируют затяжки. В крышах больших размеров используют и те, и другие. В этом плане экономить нельзя. Надежность крыши обеспечивает надежную эксплуатацию дома в целом.

Теперь предлагаем посмотреть видеоматериал, в котором показано, как проводят монтаж стропильной системы из наслонных стропил:

Это может бытьинтересно! В статье по следующей ссылке читайте про современную пристройку к дому-архитектурному памятнику от студии Building Culture.

Заключение по теме

В заключении можно сказать лишь одно – наслонная стропильная система является традиционной. И обладает она повышенной прочностью и несущей способностью. Но всему этому она будет отвечать лишь в том случае, если правильно провести расчет деталей и узлов и грамотно провести монтаж.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/naslonnye-stropila/

Висячие и наслонные стропила: характеристики и особенности монтажа

Основная задача во время строительства крыши – это верно рассчитать и установить несущие конструкции, способные выдерживать все нагрузки, которые оказываются на кровлю. из них – это стропила. Их бывает всего два типа: висячие и наклонные. В зависимости от размера дома и формы крыши выбирается та или иная конструкция. Крепится она по-разному. Например, висячие стропила и устанавливаются по-другому, и используются не для тех же самых зданий, что наслонные.

-мануал по сращиванию, креплению и усилению стропил ↑

Проект стропиловки крыши требует хорошего опыта и профессиональных знаний. В расчет берется потенциальная нагрузка на кровлю, наиболее подходящее сечение стропил, их шаг и расположение. Без соответствующего образования лучше отставить эксперименты и довериться профессионалам. Именно благодаря грамотному монтажу стропильной системы конструкция получается прочной и устойчивой.

Характеристики висячих стропил ↑

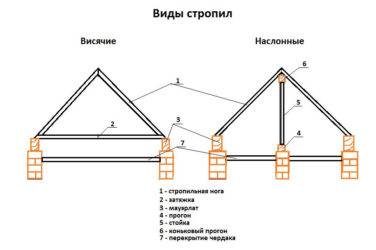

Если в здании нет внутренних несущих стен, то применяют висячие стропильные системы. Данная конструкция не имеет центральной опоры и опирается одним концом на стену, вторым на верхний край встречного стропила. Устанавливаются они тогда, когда необходимо покрыть большие пролеты длиной 7 м и более. Для закрепления используются прорезные шипы или металлические пластины.

Стропильные ноги висячей конструкции не создают горизонтальных нагрузок. Они обеспечивают распорное натяжение, которое не представляет опасности для всей постройки и не передается на стены дома. Однако для уменьшения усилий, которые оказываются на несущую стену дома, применяют затяжку. Она изготавливается из металла и деревянного бруса и предназначена для соединения некоторых элементов конструкции. Располагают ее в зависимости от формы крыши. Когда монтируются висячие стропила – ширина пролета в здании должна быть 6 – 10 м.

Стропила, обрешетка, стойка, подкос, затяжка и мауэрлат – основные элементы любой стропильной конструкции

При монтаже висячей конструкции стропильную ногу прикрепляют к мауэрлату с помощью запила – заготовки из дерева и дополнительно соединяют крепежными металлическими элементами, болтами или гвоздями. Именно затяжка и соединяет две ноги стропил.

Верхние же концы стропил закрепляют друг с другом преимущественно встык или укладывают на коньковый прогон. Затяжка у основания чаще всего используется для мансардной крыши, одновременно выступая в качестве перекрывающей балки.

Чем выше находится затяжка в стропильной системе, тем большая на нее оказывается нагрузка, поэтому для верхнего расположения требуются более мощные несущие конструкции и достаточно надежные крепления.

Затяжка бывает цельной или составной. Ее брусья сращиваются разными способами: прямым или косым зубом, скреплением внахлест и т. д. Устанавливаются они в любой точке по направлению к коньку.

Если дом строится из бревен, то висячие стропила закрепляются на верхний венец путем вырезания шипа или с помощью металлических элементов (например, ползунков), которые позволят стропилам перемещаться в вертикальном направлении по венцу или обвязке дома. Верхние части конструкции накладывают друг на друга и соединяют болтом, таким образом они скрепляются. Стоит обратить внимание, что венцом в строительстве называются бревна или брусья, образующие один горизонтальный ряд сруба.

Схема висячих стропил с затяжкой. Шаг обрешетки зависит от типа кровли. Затяжка используется для соединения двух элементов конструкции, чаще всего ног

Особенности наслонной стропильной системы ↑

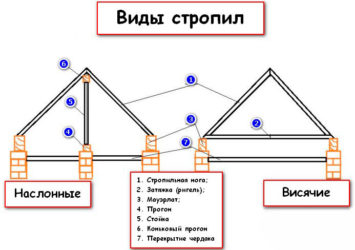

Для домов с внутренними несущими стенами используются наслонные стропила: конструкция и узлы их немного отличаются от висячих тем, что они имеют внутренний опорный элемент, опирающийся на колону или внутреннюю стену. Такая конструкция более выгодная и не такая тяжелая, как с висячими стропилами, потому что она требует меньшее количество материала, а также передает нагрузку только на изгиб.

Однако наслонные и висячие стропила могут использоваться друг с другом, например, в домах, где общая кровля строится над несколькими пролетами. В частях крыши с внутренними опорами устанавливается наслонная стропильная система, а там, где их нет – висячая.

Чаще всего наслонные стропила используются для одно- или двускатных крыш. Они представляют собой небольшие бруски или доски с двумя крепкими точками опоры, в качестве которых выступают несущие стены. Третьим таким элементом служит конек. Для больших домов, где длина стропил превышает 6 метров, строятся внутренние капитальные стены, которые играют роль дополнительной конструкции. Еще для этого может использоваться столбчатая опора, а вместо деревянных изделий – металлические балки.

Конструкция наслонных стропил. Так называемые стропильные ноги принимают на себя нагрузку от веса крыши и атмосферных осадков

Перед возведением стропильной системы нужно вычислить нагрузки, которые она будет выдерживать. Их бывает всего два вида: распорные и безраспорные.

При безраспорных нагрузках стропильная нога не оказывает горизонтального (то есть распирающего) давления на стену дома, тогда как у распорных – оказывает. Для этого они крепятся к балкам и стенам.

Материалы для изготовления конструкции ↑

Как вы уже поняли, основной материал, из которого изготавливают стропила – это дерево. Поэтому для продления срока службы еще во время проектирования предусматриваются различные способы как конструктивного, так и защитного характера.

Для укрепления конструкции в местах соединения дерева с кирпичом используются прокладки из водоизоляционного материала. Со стороны кровли следует уложить и держать в сохранности влагоизоляционный материал, а со стороны помещений – пароизоляционный. Чтобы пары влаги своевременно выводились, необходимо оборудовать вентиляционные зазоры. Непосредственно древесину нужно обработать антисептиками и биозащитными средствами.

Для стропильной конструкции применяют древесину хвойных пород деревьев: ель, сосна, лиственница

Раньше детали стропил изготавливались из бревен или полубревен. Сейчас многие строители считают более правильным вариантом применение прямоугольного бруса с сечением, которое зависит от нагрузок. Породы, использующиеся для древесины, преимущественно хвойные: ель, сосна или лиственница. Влажность допускается в пределах 20%.

Нагрузки на стропила ↑

Данная несущая конструкция выдерживает не только постоянные, но и временные нагрузки.

постоянные – вес кровли, прогонов и обрешетки, то есть самых важных элементов крыши.
временные – это атмосферные осадки, в особенности снег, ветер и полезная нагрузка (не всегда она есть).

Допустимый показатель снеговой нагрузки – 180 кг/квадратный метр (в горизонтальной проекции). Однако он часто превышается, особенно при большом количестве снега он может достигать 500 кг/квадратный метр. Данный параметр не учитывается, если кровля имеет наклон выше 60 градусов, так как снег постепенно скатывается на землю. Ветровая нагрузка должна быть равна 35 кг на квадратный метр. Однако все эти цифры рассчитаны на Подмосковье, то есть для средней полосы России. Для других регионов вводятся соответствующие поправочные коэффициенты, зависящие от климата.

Полезная нагрузка бывает тогда, когда к стропильным фермам подвешиваются потолки, на которых порой устанавливаются вентиляционные камеры или водяные баки. В случае больших нагрузок иногда необходимо повысить жесткость конструкции, для этого применяют металлические элементы, которые позволяют стропилам функционировать как безраспорно-наслонным.

Стропила несут на себе нагрузку от веса кровли, а в зимнее время и снега, лежащего на крыше

Недостаток металлических деталей в том, что на них может появляться конденсат из-за перепада температур, что негативно сказывается на состоянии дерева. Поэтому стропила следует обрабатывать влагозащитными составами, а также использовать пленочный гидроизоляционный слой, изолирующий дерево от металла.

В двускатной мансардной крыше металл является хорошим проводником холода. Теплоизоляция, уложенная между стропилами, эффекта особого не даст. Лучше всего будет, если металлический слой закрепить полностью снаружи или внутри помещения, однако тогда стропила придется как-то украсить, например, декоративными панелями.

Также стропильные конструкции можно изготавливать полностью из металла. У них будет очевидный плюс: отсутствие дерева.

Тонкости устройства под различные материалы ↑

В зависимости от материала кровли определяется диаметр и основные характеристики несущей конструкции:

Металлочерепица. Для этого покрытия оптимальный шаг стропил – 55-90 см. При наличии теплоизоляционных плит этот параметр должен равняться их ширине.
Черепица. Поскольку это тяжелый материал, то и стропила должны быть соответствующие. Шаг следует делать не более 50 см, их диаметр должен быть не менее 13 см, а сечение брусков для обрешетки – 5х5см. Схема стропильной системы для черепицы. Данные указаны в мм
Шифер. Для него подойдут стропила сечением 50х100 мм или 50х150 мм с шагом от 60 до 80 см. Шаг обрешетки зависит от угла наклона кровли. Если он маленький, то достаточно и четырех брусков. Получится шаг, равный 45 см. При большом уклоне должно быть три бруска с шагом 63 – 65 см.

Итак, наслонные и висячие стропила – это основные элементы кровли, которые обеспечивают ее сохранность. Они отличаются друг от друга конструктивно и используются для разных видов крыш. При их проектировании следует обращаться к профессионалам.

Источник: http://goodkrovlya.com/montazh/stropila/visyachie-i-naslonnye-stropila.html

Стропильная система выбирается в зависимости от конструктивных особенностей строения, формы и размеров крыши. Еще на этапе проектирования выясняются предполагаемые нагрузки, вычерчиваются схемы и производятся точные расчеты. При этом учитываются климатические условия региона строительства и разновидность материала для кровельного покрытия. Вальмовая крыша с висячими стропилами относится к сложным конструкциям, работающим несколько иначе традиционных стропильных систем. Поэтому она требует к себе особого внимания как в процессе выполнения проектных работ, так и на этапе своего возведения.

Когда используются висячие стропила

Необходимость применения висячих стропил бывает обоснованной при совокупности трех главных условий:

внутри строения отсутствует продольная несущая стена;
пролет перекрытия составляет около 6-10 метров;
устройство чердака или мансарды требуется по условиям технического задания.

Так как центральной опоры под коньком нет, стропильные ноги поддерживаются лишь в нижней части внешними несущими стенами. Элементы опираются на мауэрлат, уложенный по периметру дома, или на балки перекрытия. Конек же образуется посредством стыковки стропил, поддерживающих друг друга. Такая конструкция создает сильнейшее распирающее усилие, приходящееся на наружные стены.

Нейтрализовать распор помогают горизонтальные затяжки, выполняемые из деревянных брусьев или металлических профилей. Их можно устанавливать на разных уровнях, но следует учитывать тот факт, что чем выше будут укладываться элементы, тем бо́льшие нагрузки они испытают в процессе эксплуатации.

Для висячих стропил важными факторами являются: качество пиломатериалов и надежность креплений. По возможности, собирать стропильные фермы рекомендуется на строительной площадке с последующим их перемещением посредством подъемной техники. Их геометрия, в этом случае, окажется более правильной, а узлы – качественными. Но технология допускает монтаж стропильной системы и по месту, с использованием временных креплений.

Учитывая сложность и ответственность возведения вальмовой крыши с висячими стропилами, ее проектирование и устройство следует поручить профессионалам. Экономия в этом вопросе не уместна.

Характерные особенности вальмовой крыши

Вальмами называются торцевые наклонные скаты, имеющие форму треугольника и заполняющие участок от конька до карниза. Они располагаются между двумя основными трапецеидальными скатами. Конструкция вальмовой крыши значительно сложнее двускатной, имеет дополнительные опорные узлы и наклонные ребра. Возводится она двумя способами:

с наслонными стропилами – более простой способ, требующий наличия средней несущей стены;
с висячими стропилами – при отсутствии центральной, коньковой опоры.

Разновидностями вальмовых крыш являются шатровые и полувальмовые конструкции. В первом случае все скаты имеют форму треугольника. По количеству их может быть четыре и более. Во втором случае наклонные торцевые элементы не доходят до карниза, обрываясь выше нижнего уровня основных продольных скатов. Очертания последних имеют сложную форму, совмещающую в себе прямоугольник и трапецию.

Вальмовая крыша с висячими стропилами должна образовывать уклон порядка 40-60 градусов. Такие конструкции способствуют лучшему схождению снега в зимний период, что означает снижение временных усилий на стропильную систему, а также предотвращают вероятность появления протечек при сильном дожде.

В то же время, приходится учитывать увеличенный расход материалов при монтаже крыши и парусность завышенной кровли, влияющую на ветровые нагрузки. Принимая во внимание данные факторы, специалисты утверждают, что приведенные границы угла наклона являются оптимальными.

Более точные цифры могут выбираться, исходя из эстетических соображений и размеров мансардного этажа.

Система висячих стропил не имеет конькового прогона. Жесткость обеспечивают верхние ригели, связывающие отдельно устанавливаемые парные ноги в единое целое. При монтаже крыши необходимо четко соблюдать размеры элементов и места расположения стыковочных узлов, а также выверять плоскостную вертикальность собираемых стропильных ферм.

Симметричность и правильную геометрию вальмовых участков крыши обеспечивают крайние стропила, расположенные на одинаковом расстоянии с обоих торцов дома.

В пролетах:

до 6 метров допускается использовать только нижние затяжки;
до 7,5 метров устанавливаются дополнительные верхние ригели;
до 9 метров верх стропильных ферм связывают стойками (бабками) с нижними затяжками;
до 10 метров систему усиливают еще и подкосами.

Чтобы крыша после монтажа не оказалась перекошенной, еще до начала устройства системы висячих стропил следует проверить горизонтальность мауэрлата или балок перекрытия. При необходимости, выполняют корректировку их пространственного положения. Данный этап работ является очень важным, поэтому отказываться от него нельзя ни при каких обстоятельствах.

Диагональные стропила

Для образования вальм, по углам дома устанавливают наклонные, или накосные стропила. От их грамотного расположения зависит правильность геометрической формы вальмовой крыши и равномерность распределения нагрузок. По сравнению с рядовыми элементами, диагональные стропила работают в усиленном эксплуатационном режиме, поэтому к ним предъявляются повышенные требования, связанные с прочностью и надежностью.

В зависимости от конструктивных особенностей, накосные ноги либо упираются в мауэрлат или угловую балку (распорная система), либо опираются на них (безраспорная система). В верхней части крыши диагональные стропила пристыковывают к коньку, а на них, в свою очередь, крепят полуноги, или нарожники.

Для монтажа накосных элементов используют клееный брус или сращённые доски. Укрепляют вальмовую конструкцию за счет стоек и подкосов. Для их упора, под углом к двум сопряженным стенам укладываются промежуточные балки – шпренгели.

В качестве креплений в стропильной системе применяются металлические пластины, проволочные скрутки, деревянные накладки, хомуты. Их фиксируют гвоздями, болтами и шурупами. Подробные схемы узлов, расчеты, общие чертежи и рекомендации по монтажу вальмовой крыши с висячими стропилами прилагаются к проектной документации.

Источник: https://stroyka.ahuman.ru/naslonnye-i-visjachie-stropila-otlichija/
