Наслонные стропила двускатной крыши

Устройство стропильной системы двухскатной крыши своими руками

• Золотые руки веб-мастера
• : 14.02.2019 12:57
• 635
• Время чтения (минуты): 1

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

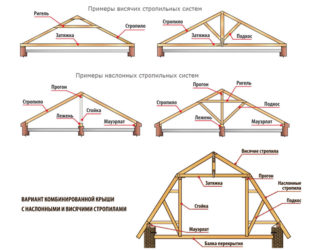

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

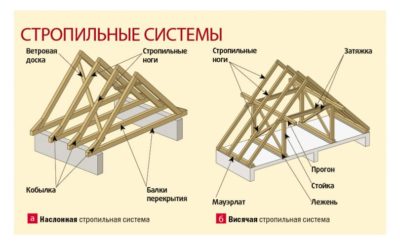

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

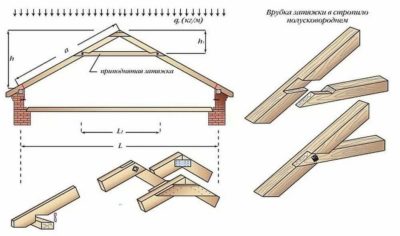

Схема строения стропил для двухскатной крыши

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Источник: https://ibuildrussia.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi-svoimi-rukami

Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх — скобами и хомутом, низ — хомутом;
• Подкосом. Верх крепят к стропило, низ — к бабке;
• Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

2017-02-06

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropilnaya-sistema.html

Стропильная система двухскатной крыши: доступное описание устройства и монтажа для новичков

Как устроена стропильная система двухскатной крыши? Каких видов она бывает и как ее сделать самостоятельно, чтобы не привлекать специалистов? Я задумывался об этом раньше. Теперь же, набравшись опыта в этом деле, точно передам технические моменты ее возведения.

Система двускатной крыши образована треугольниками — стропильными фермами

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

• Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

• Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

• Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

• Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
• Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
• Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
• Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

• Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
• Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

• Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

• С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

• С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Если вместо внутренних стен строение имеет колонны, допускается чередование наслонных и висячих стропильных ферм. Кроме того, существует комбинированный вариант, когда ферма имеет стойки, и дополнительно стропила усилены затяжкой.

Основные нюансы монтажа стропильной системы

Монтаж стропильной системы можно условно поделить на четыре основных этапа:

Несколько слов о проектировании

Проектирование кровли заключается в определении наиболее подходящей конструкции, и дальнейшем ее расчете. Что касается конструкции, то она подбирается индивидуально в каждом отдельном случае. Об основных нюансах конструкций я рассказал выше, поэтому далее рассмотрим, как выполнить расчет.

Угол ската. Расчет начинается с определения угла ската крыши. Чтобы правильно выбрать угол, нужно учитывать следующие требования и рекомендации:

• Щипцовая крыша должна иметь наклон более 5 градусов;
• В регионах с обильными осадками угол наклона следует сделать не менее 30-40 градусов, так как при уменьшении угла ската увеличивается снеговая нагрузка;

При увеличении угла ската снижается снеговая нагрузка, но увеличивается ветровая

• Без особой надобности лучше не делать большой уклон. Дело в том, что при увеличении угла наклона скатов увеличивается и парусность, т.е. ветровая нагрузка.Кроме того, при увеличении угла наклона повышается цена крыши, так как увеличивается площадь скатов и, соответственно, количество материалов возрастает.

Что касается самого расчета, то это достаточно сложная задача, которой посвящено множество строительной литературы. Однако в наше время можно не углубляться в формулы, а выполнить расчет при помощи онлайн калькулятора, который имеется и на нашем портале.

В этом случае вам надо лишь ввести размеры конструкции и указать некоторые ее особенности, после чего программа произведет быстрый расчет, и выдаст точный результат с указанием количества материалов, их размерами, шагом монтажа и пр.

Монтаж мауэрлата

Процесс монтажа мауэрлата выглядит следующим образом:

Иллюстрации	Описание действий
Подготовка армопояса: На стенах по периметру здания нужно выполнит опалубку высотой около 300 мм; Затем монтируется армирующий каркас в виде четырех прутов, связанных проволокой, как показано на схеме; К каркасу привариваются штыри диаметром не менее 10 мм с нарезанной резьбой на конце под гайки. Шаг расположения штырей должен составлять 1-1,5 м.Высота штырей должна быть такой, чтобы после монтажа мауэрлата можно было накрутить гайки; Подготовленная опалубка заливается бетоном;
Монтаж мауэрлата: После застывания бетона и набора им прочности нужно гидроизолировать армопояс. Для этого его можно обработать мастикой и сверху уложить рубероид; Далее надо подготовить своими руками брус и проделать в нем отверстия под штыри; В завершение работы брус надевается на штыри и сверху закручиваются гайки. Под гайки обязательно подложите широкие шайбы, чтобы они не продавили древесину.

Если дом деревянный, т.е. выполнен из бруса или бревен, то стропильная система двухскатной кровли опирается на верхний венец, который выполняет функцию мауэрлата.

Сборка стропильной системы

Стропильная система двускатной крыши может собираться разными способами. Иногда стропильные фермы собирают на земле, и затем поднимают и крепят к мауэрлату и коньковому прогону.

Если строение большое, стропильная система крыши собирается «на месте», т.е. на стенах. На мой взгляд, таким способом удобней собирать не только большие, но и маленькие конструкции.

Поэтому далее я расскажу, как выполняется монтаж крыши своими руками «на месте»:

Иллюстрации	Описание действий
Запил стропильных ног: Обрежьте балки по длине согласно проекту; Сделайте запил под мауэрлат и стык стропильных ног в коньковом узле. Чтобы быстро выполнить эту операцию, можно сделать шаблон — запилить на месте доску. После этого вы сможете прикладывать доску к балкам и обрезать их.
Монтаж временных стоек: Измеряйте торцевые стены, и с двух сторон обозначьте центр; Закрепите по центру каждой стены стойки, как показано на фото. В процессе монтажа стоек обязательно используйте уровень, чтоб они были установлены строго вертикально. Стойки позволят временно закрепить на них стропила.
Монтаж стропильных ног: Установите первую стропильную ногу. Для этого сверху закрепите ее на стойке, а снизу уложите на мауэрлат; Снизу закрепите стропильную ногу при помощи двух металлических уголков и саморезов; Точно так же установите вторую (ответную) стропильную ногу; Сверху стяните стропильные ноги ригелем; При монтаже систем с висячими стропилами нужно стянуть стропила нижней затяжкой. Если система наслонная, также монтируются лежни, стойки и подкосы согласно проекту; Точно так же собирается противоположная стропильная ферма.
Монтаж конькового прогона: Сделайте пропилы в балке по толщине стропильных ног глубиной в несколько сантиметров (можно сделать пропилы в стропилах). Шаг пропилов должен соответствовать шагу стропил; Зафиксируйте коньковый прогон в крайних стропильных фермах, воспользовавшись металлическими уголками и профилями.
Монтаж промежуточных стропил: Уложите стропила на коньковый прогон; Выровняйте стропильные ноги и зафиксируйте их металлическими уголками и саморезами на мауэрлате, а также в коньковом узле.
Монтаж обрешетки. На этом система двухскатной крыши практически готова, осталось лишь выполнить гидроизоляцию и обрешетку.Делается это следующим образом: Закрепите на стропилах гидроизоляционную мембрану при помощи степлера; Поверх пленки на стропилах закрепите рейки контробрешетки; Параллельно коньковому прогону закрепите доски обрешетки. Теперь можно выполнять монтаж кровельного материала.

На этом монтаж двухскатной крыши своими руками завершен. Надо сказать, что в зависимости от типа конструкции порядок работ может несколько изменяться, но в целом принцип остается тем же.

Вывод

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/stropilnaya-sistema-dvuhskatnoj-kryshi-727

Виды и устройство стропильной системы двухскатной крыши – обзор конструкции и узлов

Хозяева, решившие построить частный дом, как правило, отдают предпочтение более дешевой крыше с двумя скатами. Устройство такого типа кровли – довольно простое и практичное. Благодаря своей прочности, она отлично защищает дом от практически любой непогоды. В этой статье мы подробно расскажем об устройстве стропильной системы двухскатной крыши – как самой важной составляющей ее конструкции.

Коротко о понятии двускатной крыши

Двускатной именуют такую крышу, которая имеет два плоских ската в виде прямоугольника, закрепляемых вверху под углом, и треугольных проемов, расположенных в торцах, в которые монтируются фронтоны. Для обеспечения надежности и долговечности конструкции используются разного рода подпорные и поддерживающие узлы. Самой главной считается система стропил, о которой мы и поговорим ниже.

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.

Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус — 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.

Конек крыши

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Свес кровли

Является элементом, выходящим из-за стены приблизительно на 40 см, он не дает дождевым осадкам промочить стены.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Разновидности стропильных систем

Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.

В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.

Висячая стропильная система

Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого, соединение стропильных ног осуществляют при помощи затяжек. Таким образом создается жесткий треугольник, который не деформируется из-за нагрузок, а висячая стропильная система двухскатной крыши остается надежной и устойчивой. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.

У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.

К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.

Особенности крепления узлов висячих стропил

Далее следует трехшарнирная треугольная арка с усиленной бабкой или подвеской. Такую разновидность использовали давным-давно, при строительстве огромных помещений промышленного или сельскохозяйственного назначения, имеющих пролеты свыше шести метров. Она не подходит для сооружения частных домов. В основе ее лежит то, что масса затяжки приходится на конек.

Данные узлы скрепляются между собой и хомутом подвески методом косого или прямого прируба. В качестве крепежных элементов применяются болты. Подвеску из дерева именуют бабкой, а из стали – тяжом. Данный элемент свисает с узла карниза. Затяжку закрепляют к ее низу через накладки из дерева.

В качестве переходников используются хомуты, дающие возможность изменять прогиб затяжки в случае ее провисания.

Третьей следует трехшарнирная треугольная арка с приподнятой затяжкой. Если вы собираетесь обустроить под крышей мансарду, то такая схема в данном случае подойдет, как нельзя лучше. Растяжка устанавливается не снизу, а сверху. Стропила закрепляются на балке мауэрлата методом ползуна. Таким образом, нагрузка распределяется равномерно, а вся система становится устойчивой. При этом торцы стропил должны выходить за пределы наружных стен дома с крышей с открытыми стропилами. Если вы собираетесь устанавливать подвесной потолок или прокладывать слой изоляции, то затяжку лучше уравновесить подвеской.

Существует и трехшарнирная треугольная арка с ригелем. Ее устанавливают, когда присутствуют довольно высокие распорные нагрузки. В нижней части закрепляется затяжка, а сверху – ригель. Установка мауэрлата в данном случае не нужна. Учтите, что ригель не должен быть оснащен шарнирным креплением к стропилам, иначе конструкция получится шаткой.

Далее стоит рассказать об арках с дополнительными подкосами в стропильной системе. Если вы решили устанавливать длинные стропила, то их нужно будет подпирать. Для этой цели потребуются подкосы, которые будут уменьшать нагрузку на прогиб на стропила. В виду отсутствия несущих стен, подкосы придется убирать в бабку. Как правило, затяжка в такой системе – комбинированная, скрепленная прирубом. Таким образом, происходит подтягивание вниз конькового узла, который, в свою очередь, сжимает подвес и стропила.

Наслонная стропильная система двухскатной крыши

Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.

В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.

Их установку можно осуществлять одним из трех вариантов:

• В роли опоры под стропила выступает мауэрлат. Крепление осуществляется при помощи метода врубки зубом. Для надежности используют хомуты или проволоку. Верхушки стропил укладывают на прогон конька, скрепляют конструкцию методом скользящих опор. Пробоины сверху стропил нужно не забыть закрепить.
• Второй вариант является наиболее популярным. В данном случае нижняя часть стропил закрепляется к мауэрлату подвижным методом соединения – ползуном, или штучным бруском. Для лучшей фиксации ноги, сверху можно вбить гвоздь или закрепить гибкую стальную пластину. Уложенные на прогоне конька стропила закрепляют или пробоинами попарно, или по одному к прогону.
• Наконец, последний из методов монтажа выделяется тем, что стропила и прогон конька закрепляются наглухо. Достигается это за счет набивания дощечки с двух сторон в одном направлении с брусом конька. Данный метод сложнее реализовать, из-за чего применяется он не так часто.

Правила установки стропил наслонного типа

Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.

Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.

В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения. Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.

К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.

Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.

В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.

Источник: https://kryshadoma.com/stropilnaya-sistema/vidy-i-ustroystvo-stropilnoy-sistemy-dvukhskatnoy-kryshi-obzor-konstruktsii-i-uzlov.html
