Нужна ли обрешетка под мягкую кровлю?

Обрешетка под мягкую кровлю

Мягкая кровля – это далеко не один кровельный элемент. Понятие включает в себя группу особых кровельных материалов, которые, как понятно из названия, имеют мягкую структуру. Сюда входит битумная и мягкая черепица, рубероид, направляемые рулонные покрытия и т. д.

Хотя внешне все они могут отличаться, но они сделаны на одной основе – из модифицированного битума. Именно он делает готовую продукцию мягкой и гибкой. Исходя из этого, логично заменить особенность такой крыши: изделия не могут держать жесткую форму сами по себе, без вспомогательных элементов. То же касается и выдерживания нагрузок.

Чтобы крыша полноценно выполняла свои функции, важно правильно сделать основание под нее.

Каркас должен быть жестким и прочным. Именно обрешетка под мягкую кровлю создает такие условия. Но, она отличается от обычного основания. Чем? В чем ее особенность и как сделать качественное основание? Давайте узнаем.

Какая она, обрешетка под кровлю

В целом различают два вида основания под кровельный материал:

1. Разреженное основание.
2. Сплошное основание.

Какая между ними разница? Разреженное основание– это конструкция из досок, которые набиваются на стропила. При этом, устраивая такую обрешетку, важно соблюдать шаг (расстояние) от одной планки к другой. В среднем он составляет 20–55 см. Все зависит от типа крыши, волны и т. д. Но, такое основание подходит только для жестких покрытий. Они не провисают и ровно держаться на крыше. На фото видно как выглядит эта обрешетка.

А вот обрешетку под мягкую кровлю нужно делать сплошной, так как при обычной основе она будет свисать. Все дело в гибкой структуре. В качестве основы может служить сплошной настил из досок, плит ОСП и влагостойкой фанеры. Шаг обрешетки под мягкую кровлю отсутствует, но между рейками можно сделать небольшой вентиляционный зазор, ширина которого не превышает 1 см.

Только такое основание подходит для этого типа крыши.

Обратите внимание! Так как слой получается сплошной, то расходников потребуется намного больше. Это, соответственно, делает устройство кровли намного дороже, чем обычной.

Разновидности обрешетки

Если со сплошным настилом все понятно, то важно заметить, что конструкция может делаться не только в один слой. Различают два вида сплошной обрешетки:

1. Настил в один слой. Это одинарная обрешетка, элементы которой закрепляют на стропила параллельно коньку. Создается сплошной слой из тесаных досок, фанеры или ОСП. Но, такой вид обрешетки используют довольно редко. Он подходит для устройства рубероида на крыше.
2. Настил в два слоя. Вариант предпочтительнее. Его используют чаще всего. В нем сочетаются два слоя из различных материалов. Первый слой – черновой, который, по сути, можно назвать разреженным. Рейки или брусья набиваются на стропила вразгон. На это подготовленное основание выкладывается второй сплошной слой. На него и будет устанавливаться мягкая крыша. Материалы те же: рейки, фанера ОСП. За счет двух слоев под настилом образуется вентиляционный зазор, а также предоставляется возможность сделать качественный и утепленный кровельный пирог. Вот почему строители выбирают именно этот вариант.

С теорией мы разобрались. А что сказать о практике? Как сделать все самому на деле?

Как сделать однослойную сплошную обрешетку

Если сравнивать два этих вида обрешеток, то значительно легче и дешевле сделать этот вариант. Но, он не такой эффективный. Задача заключается в том, чтобы набить покрытие на стропила, без различных дополнительных элементов. Для хоз.конструкций и бюджетного строительства без утепления в самый раз.

Использование реек

Для работы подойдет тес или шпунтованные доски. Категорически запрещается делать настил из необрезных материалов. Все дело в том, что на поверхности мягкой крыши будут видные все неровности и дефекты. Поэтому декоративная сторона сразу скатывается на ноль. Да и изоляция от влаги будет некачественная, что негативно скажется на всей кровле.

Это самая простая обрешетка, в составе которой рейки, набитые поперек стропил.

Какие должны быть материалы для мягкой кровли? Вот требования к рейкам:

• поверхность без сучков, гладкая и ровная;
• ширина – от 10 до 14 см, толщина – 2–3,7 см. Все зависит от стропильного шага. Если он равен до 90 см, то нужная толщина 2 см, ровно 90 см – толщина 2,3 см, при 120 см – 3 см. А если шаг стропил составляет 150 см, толщину нужно 3,7 мм;
• влажность реек – 20% и не больше, чтобы материал не рассыхался, и крепления не выпадали;
• элементы важно обработать антисептиком.

Устройство обрешетки под мягкую кровлю состоит в том, чтобы закрепить материалы на стропила. Работы нужно выполнять от свеса, продвигаясь к коньку. Стыки досок делают на стропилах, а крепежные элементы забивают ближе к кромке. Между планками делают вентиляционный зазор.

Использование щитов

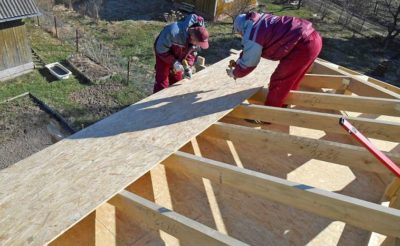

Значительно проще и быстрее работать со щитовыми материалами (фанера, ОСП). Они гибкие, влагоустойчивые и долговечные. Поверхность получится идеально ровной. На фото детально показано, как выглядит такая крыша и как сделать обрешетку.

Каким должен быть материал:

• влагоустойчивым;
• рекомендуемая толщина от 0,9 до 2,7 см. Если шаг стропил до 60 см – 0,9 см, шаг в 60 см – 1,2 см, шаг в 90 см – 1,8 см, шаг в 120 см – 2,1 см, шаг в 150 см – 2,7 см;
• все нужно обработать антисептиком.

Устройство двойной обрешетки

Это двухъярусная конструкция. Также как и в первом случае, есть два варианта исполнения.

Из досок

В качестве основы и покрытия служат доски. Технологию устройства видно на фото.

Рейки первого ряда должны иметь толщине не меньше 2,5 см, а ширину – 10–14 см. Толщина досок верхнего слоя – 2–2,5 см, а ширина – 5–7 см. Как обычно, пиломатериалы следует заранее обработать антисептиком.

Технология такая: параллельно коньку набивается подложка из досок, шагом в 20–30 см. Поверх основания, по диагонали (45˚) набиваются второй слой из досок. При этом оставляется зазор в 3 мм. Обшивку устраивают начиная снизу, продвигаясь вверх. Настил подходит для рубероида. Для черепицы подходит второй вариант

Из щитов

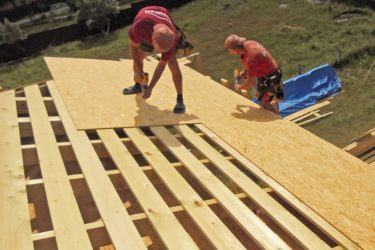

Это комбинированный вариант, состоящий из подложных досок или брусков, и второго верхнего слоя из ОСП или фанеры. Для холодной кровли технология следующая:

1. На стропила перпендикулярно прибивают доски с нужным шагом.

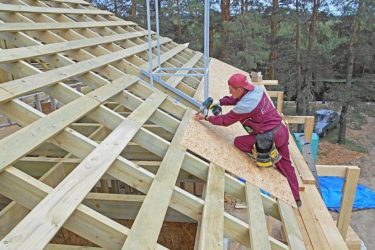

2. Сверху монтируется фанера или ОСП.

В таком случае отсутствует гидроизоляция и утепление. А если же вы хотите сделать правильный кровельный пирог, то здесь немного сложнее.

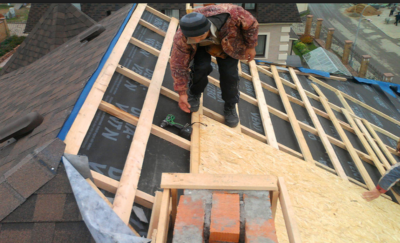

Вдоль стропил монтируется контробрешетка. Сверху на нее, перпендикулярно первый слой обрешетки из досок. А вот теперь, поверх подложки из досок набивают щиты. За счет контробрешетки создается вентиляционный зазор. При этом на стропила крепят слой гидроизоляции, который и закрепляют контробрешеткой. На схеме ниже показано, как выполняется вся работа.

Подведем итоги

Мягкая кровля на деревянной обрешетке способна прослужить много лет. Она имеет массу преимуществ, среди которых небольшой вес, бесшумность, долгий срок службы и внешний вид. Но чтобы все это воплотить в жизнь, нужно сделать качественную обрешетку, тогда мягкая кровля будет вас только радовать. Хоть и себестоимость будет немного больше, чем для обычной кровли, но вы сэкономите на найме работников и можете сделать все своими руками. Чтобы вам было проще сориентироваться, предлагаем дополнительно просмотреть видео, как выполнить все работы по устройству такой крыши. Тогда задача покажется для вас легкой и быстрой.

Источник: http://www.mdou34.ru/obreshetka-pod-mjagkuju-krovlju.html

Устройство холодной кровли из мягкой черепицы

При строительстве загородного дома и проектировании крыши необходимо определиться с использованием подкровельного пространства. Если форма и размеры помещения не позволяет сделать полноценную мансарду или есть желание сэкономить на утеплении, ваш выбор — холодный чердак.

Мягкая черепица подходит для скатных крыш любой формы с углом наклона больше 12 градусов. Надежность и долговечность покрытия зависит от соблюдения технологии монтажа.

Состав кровельного пирога

Современная крыша — это многослойная конструкция из материалов различного назначения.

Холодная кровля имеет такое строение:

Мягкая черепица – верхний слой кровельного пирога. Выпускается в виде отдельных полос (гонтов) с фигурной нарезкой. В основе материала: стеклоткань, стеклохолст или картон, пропитанный битумом с различными полимерными добавками. Это придает материалу эластичность на морозе и снижает текучесть на жаре.

Нижняя часть самоклеящаяся, покрыта защитной пленкой. Верхняя – цветная гранулированная посыпка.

Правильно уложенная мягкая черепица образует герметичное покрытие, которое устойчиво к атмосферным осадкам, обладает низкой теплопроводностью и защищает от шума.

Подкладочный ковер — компенсирует неровности основания и служит дополнительным гидроизоляционным слоем для защиты основания от влаги при повреждении верхнего покрытия.

Состоит из стеклохолста или других полимерных волокон, которые пропитывают битумно-полимерной смесью и посыпают мелким песком с двух сторон, чтобы материал не склеивался при транспортировке и хранении.

Основание для укладки мягкой черепицы должно быть ровным и прочным. Для этого используют плиты ОСБ-3 или влагостойкую фанеру. Толщину выбирают в зависимости от шага стропил и снеговой нагрузки в регионе, в котором ведется строительство.

Обрешетка — выполняется из обрезной доски, толщиной 25 — 30 мм. Крепится непосредственно к стропилам или контробрешетке, служит основанием для укладки плит ОСБ-3 или фанеры.

Стропила являются основной несущей частью кровли. Их изготавливают из бруса или доски хвойных пород. Размер зависит от расчетных нагрузок и от типа крыши.

Нужна ли гидроизоляция для холодной кровли?

Этот вопрос можно часто встретить на профильных форумах. И ответ на него зависит от ряда факторов:

• Если в будущем вы захотите утеплить крышу, гидроизоляционную пленку лучше смонтировать заранее. Это избавит от масштабных работ в дальнейшем, сэкономит время и деньги.
• Если вентиляция кровли будет осуществляться через коньковый аэратор, специалисты рекомендуют использовать гидроизоляцию для защиты подкровельного пространства от попадания влаги и снега.

Во всех остальных случаях, при наличии хорошего проветривания, гидроизоляционная пленка не нужна.

Для вентиляции чердачного пространства используют слуховые окна с решетками, через которые поступает воздух. Их располагают на противоположных фронтонах, на разном уровне относительно друг друга.

depositphotos

Порядок монтажа основных элементов

Если кровельный пирог без гидроизоляции, шаг 1-й и 2-й можно пропустить.

• Шаг 1. На стропила укладывается гидроизоляционная пленка или мембрана снизу-вверх параллельно карнизу с нахлестом 10 — 15 см и фиксируется при помощи строительного степлера. Стыки проклеиваются специальной лентой.
• Шаг 2. На стропила прибивается контробрешетка из бруса 50 х 50 мм.
• Шаг 3. Обрешетку крепят горизонтально с шагом 25-30 см, усиливая в местах возможного скопления снега и ендовах.
• Шаг 4. Основание из плит ОСП или фанеры укладывают с разбежкой (в шахматном порядке), чтобы места стыков находились на стропилах. Между плитами следует оставить зазор 1-2 мм. При таком способе укладки при температурных расширениях материал не будет деформироваться.
• Шаг 5. Подкладочный ковер служит дополнительным слоем защиты и позволяет увеличить срок службы кровли. Он раскатывается по всей поверхности основания и фиксируется при помощи мастики или кровельных гвоздей.
• Шаг 6. Установка карнизных планок и монтаж мягкой черепицы. Подробнее об этом читайте в отдельной статье.

Кровля является важной составляющей дома. От правильного выбора материалов и качества проведения строительных работ зависит срок эксплуатации всего строения и комфорт для жизни жильцов.

Источник: http://roof-project.com/myagkaya-cherepica/mgch-holodnaya-krovlya.html

Обрешетка под мягкую кровлю — основные требования

В современном загородном строительстве мягкие кровли стают все более популярными. Основные достоинства, которыми обладает мягкая черепица — вес, простота монтажа, низкая стоимость, высокая надежность. Для получения хорошей кровли не менее важно выбрать не только качественный материал, но и правильно организовать обрешетку. О ней и пойдет речь в нашей статье.

Для того, чтобы кровельный материал был герметичен и не протекал, необходимо укладывать его плотно к опалубке, а поэтому обрешетка под мягкую кровлю должна быть ровной и жесткой. Все стыки при этом подгоняются друг к другу максимально точно. Кроме того, на качество полученной крыши влияет не только выбранный материал, но и обрешетка для мягкой кровли.

Основание под мягкую черепицу обычно являет собой ровную поверхность из обрезной доски или фанеры. В случае использования досок, категорически не рекомендуется применять необрезную или полуобрезную доску. Для укладки мягкой кровли оптимально использовать калиброванные доски, так как такой материал имеет одинаковые размеры каждого отдельного элемента. А как уже было сказано выше, ровность основания является залогом надежности и качественности полученного кровельного покрытия.

Обрешетка под мягкую черепицу может создаваться из ДВП, влагостойкой фанеры или ОСП. Эти материалы отличаются своей ровностью, к тому же они хорошо поглощают и не пропускают влагу.

Обрешетка крыши под мягкую кровлю — основные требования

Обрешетку под мягкие кровли выполняют так, чтобы основание могло выдерживать статические нагрузки, при этом не деформируясь с течением времени. Таким образом, толщину основания под кровлю рассчитывают на основании шага стропил. В зависимости от выбранного типа материала и расстояния между опорами и выбирается необходимая толщина сплошной опалубки.

Обрешетку обязательно надежно закрепляют, исключив возможные люфты. Согласно требованиям СНиП, основание под мягкую кровлю должно иметь влажность не более 20% от его сухого веса.

Особенности основания под битумную черепицу

Для того, чтобы в конечном итоге получилась сплошная подложка под мягкую кровлю, ее монтирую в два захода. Благодаря этому удается создать сплошной настил. Для того, чтобы конструкция не деформировалась с течением времени или ее элементы не начали тереться под действием динамических нагрузок, необходимо чтобы основание не имело острых углов и различных изломов. Таким образом, основание должно иметь как можно более плавные лини. Для того, чтобы была возможность выдержать это требование обрезная доска должна иметь ширину не менее 14 см.

Кратко опишем требования к сплошной обрешетке:

• основа делается из двух слоев. При этом второй слой является сплошным;
• настил в конечном итоге должен быть ровным;
• в конструкции следует избегать изгибов и острых углов;
• во время хранения доска может покоробиться, что приводит к образованию на ее поверхности различных неровностей. Поэтому на опалубку доски кладут лотком вверх. Благодаря этому, влага, которая возможно просочится через кровлю, будет беспрепятственно стекать вниз. В ином случае вода будет задерживаться в лотках, что приведет к порче материалов подкровельного пространства;
• шаг обрешетки (первого ее слоя) зависит от уклона крыши и преобладающей силы ветров региона. Чем больше уклон и сильнее ветер, тем меньшим должен быть шаг обрешетки. Обычно эта величина колеблется в диапазоне 50-100 см.

Этапы устройства обрешетки для мягкой крыши

Для создания обрешеточного настила понадобятся такие материалы:

• специальная фанера для мягкой кровли;
• обрезная доска из хвойных пород дерева;
• оцинкованные гвозди.

Монтажные работы начинают с укладки рабочего основания, бруски которого крепятся непосредственно к стропилам. От ровности укладки этого слоя в большой мере зависят эксплуатационные качества самой кровли. Благодаря тому, что мягкая черепица вес имеет относительно низкий, то допускается установка легкой стропильной системы.

На торцах лобовые доски необходимо максимально закруглить, это обеспечит мягкий переход кровельного материала. В основном этот этап можно охарактеризовать как основополагающий для получения надежной кровли. Поэтому каркас должен быть прочным, гладким и надежным.

Поверх полученного каркаса укладывают сплошной слой фанеры. Но перед этим ее пропитывают гидроизолирующими составами. Так как в некоторых случаях эта мера является недостаточной для обеспечения высокой надежности гидроизоляции, то рекомендуется обустроить отдельный слой материалов, не пропускающих влагу. Для усиления теплоизоляционных свойств полученной кровли на основание кладут паронепроницаемую пленку.

После того, ка обрешетка готова, переходят к установке дополнительных элементов, таких как подкладка основания и ендовый ковер. Оба эти элемента призваны защитись наиболее уязвимые места полученной кровли от протечек. В местах карнизных и торцевых свесов обрешетка под мягкую кровлю является особенно уязвимой к действию атмосферных явлений. Поэтому здесь необходимо оборудовать карнизные и торцевые панки — так называемые капельники. Они надежно защитят обрешетку от дождя и сильных порывов ветра.

Не менее важным этапом устройства обрешетки является монтаж и защита различных вертикальных проходов и примыканий к стенам.

Источник: http://www.bashteplomontag.ru/obreshetka-pod-myagkuyu-krovlyu-osnovnye-trebovaniya.html

Устройство обрешетки под мягкую кровлю: особенности конструкции

Сегодня все больше поклонников появляется у мягкой кровли. Качество ее эксплуатации во многом зависит от ее обустройства, в процессе которого довольно важная роль отводится основе кровли – обрешетке. При ее проектировании должны быть учтены все нюансы, включая наличие дымоходы, вентиляционных проходов и встроенных мансардных окон.

Чтобы кровельный материал не протекал, он должен быть плотно уложен к опалубке, поэтому обрешетка под мягкую кровлю не должна иметь неровностей, все ее стыки необходимо идеально подогнать друг к другу. За качество крыши  «отвечает» не только кровельное покрытие, но и материал для обрешетки крыши.
Деревянная обрешетка крыши под мягкую кровлю, обычно представляет собой ровную поверхность, собранную  из обрезной доски с очень  плотным шагом монтажа.

Полу-  или необрезанную доску не рекомендуется использовать  под гибкую черепицу. Подобное упущение при монтаже мягкой кровли может стоить даже вторичного перекрывания всей крыши.

Больше всего  для изготовления «мягкого» опалубка подходят калиброванные доски. Понятно, что используя пиломатериалы разной толщины трудно рассчитывать на идеальную ровность основания, скорее всего, в результате получится ступенчатая поверхность. Если даже удастся уложить на нее битумную черепицу, послужит она явно недолго.

Для опалубка верхней ограждающей конструкции может быть использована также многослойная влагостойкая фанера, ДВП или ОСП – это материалы, которые к тому же будут  задерживать влагу.

Требования к устройству обрешетки под мягкую кровлю ↑

Устройство обрешетки под мягкую кровлю нужно выполнить так, чтобы позволить  ей выдерживать нагрузки кровельного покрытия, не вызывая деформации поверхности. В связи с этим принимая во внимание такие нагрузки на крышу, как массу покрова снега, эффективную толщину для пиломатериала  опалубка или для фанеры рассчитывают, взяв за основу  шаг стропил. Например, в конструкции с шагом стропил в 500 мм для основы используют обрезную доску толщиной 20 мм либо плиты ОСП толщиной 10 мм, а при шаге 1200 мм  толщина материала составит, соответственно 30 и 20 мм.

Обрешетка под мягкую кровлю должна быть неподвижно закреплена, быть прочной и гладкой иметь ветходы. Ее влажность до монтажа, согласно СниП, не должна превышать 20%, то есть  1/5 сухого веса.

Особенности основания под битумную черепицу ↑

Чтобы получить сплошное покрытие, деревянную основу монтируют в два слоя. В результате поверх стропильной конструкции получают сплошной настил, который отличается гладкостью и ровностью. Чтобы в подобном  кровельном покрытии не появились перегибы или возникло излишнее трение, конструкция основания должна быть лишена острых углов и всяких изломов.

Потому так важно, чтобы в процессе подготовки и подгонки материалов основания все ее линии получились сглаженными, без углов. Для построения такой конструкции ширина обрезной доски должна быть порядка 140 мм. Таким образом,

• основу делают  двухслойной, и при этом покрытие должно получиться сплошным;
• настил основания должен получиться ровным и идеально гладким;
• в конструкции не должно быть изгибов или  острых углов, которые могут вызвать трение кровельного материала;
• следует учесть, что  в процессе хранения доска может начать коробиться, а это, в свою очередь, вызовет образование на ее поверхности лотков и горбов, иначе говоря, желоба и выпуклости. Для правильного устройства крова пиломатериал на опалубку рекомендуется укладывать  лотком вверх. Тогда  влага, просачивающаяся через кров, получит возможность стекать вниз по лотку. Иначе, единственным путем стекания воды  останутся стыки, и она таким образом просочится  в подкровельное пространство.
• шаг обрешетки под мягкую кровлю зависит от наклона крыши и силы ветров в районе  расположения дома, от того степени  парусности устройства  самой битумной черепицы. Сила ветра и шаг основы связаны обратно-пропорциональной зависимостью: чем ветер сильнее, тем меньше должен быть шаг основы для гибкой черепицы, и, наоборот, чем он  меньше, тем шаг основы больше. Обычно  величина шага основы для  битумной черепицы может колебаться в районе  50-100 см.

Для изготовления обрешеточного настила используют следующие материалы:

• специальную кровельную фанеру,
• обрезную доску, желательно из хвойных пород,
• гвозди для крепежа.

Монтажные работы начинают с устройства первого, рабочего слоя основания, деревянные бруски которого крепят к несущей конструкции, стропилам, снизу вверх. От того, насколько ровным и гладким получится этот слой, зависит состояние самой гибкой черепицы в дальнейшем. Она не должна претерпевать трение и перегибы.

На торцах основания лобовые доски максимально закругляют, чтобы обеспечить плавный, без каких-либо изгибов и переломов, переход  кровельного материала. То есть практически монтаж основания начинают с возведения каркаса, который должен иметь  повышенную прочность и надежность.

Затем приступают к устройству  следующего  сплошного слоя, финишного – укладке кровельной фанеры. Предварительно ее необходимо пропитать специальным гидроизолирующим составом.

Возможно, этого будет недостаточно, чтобы обеспечить качественную  гидроизоляцию, поэтому рекомендуется поверх гидроизолированной фанеры уложить дополнительный слой гидроизоляции.

Для дополнительного гидроизоляционного слоя обычно используют битумную мастику. Следом, для усиления теплоизоляции крыши, на  основание можно уложить паронепроницаемую пленку.

Важно, чтобы все бруски обрешеточного настила были установлены в строго  горизонтальном положении.
