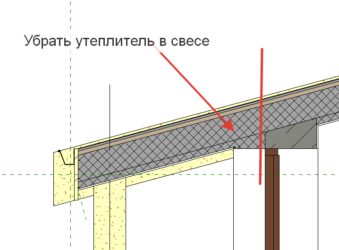

Нужно ли утеплять карнизный свес крыши?

Вынос крыши от стены

Свес кровли – это конструкция, выступающая за пределы стен дома. Другое название этого конструктивного элемента – коробочка. Основная цель кровельного свеса – защита стен от атмосферных осадков.

Чтобы обеспечить наибольшую эффективность защиты – основания стропил кровли выводятся за пределы стен. Отрезок такого вывода составляет 50–60 сантиметров. Это минимальный свес кровли. Однако этот показатель можно увеличить. Стропильная система не всегда предусматривает выступы за стены дома. При таком варианте применяется принудительное удлинение стропил. Для этого используют «кобылки» (подробнее: «Кобылка: кровля своими силами. «)

Отметим, что необходимо защитить и фронтальную часть стен здания. Особенно это актуально, если дом деревянный. В таких случаях нужно заранее определиться, чем зашить фронтон деревянного дома. Стандартная величина свеса кровли – 500 миллиметров в длину. Кровельный край при этом содержит доску карнизного типа.

Нижнюю часть кровельных свесов следует обшить. Самый распространенный подшивочный материал – шпунтованная доска. Стоит сказать, что существует отличие конструкции скатного свеса от сооружения фронтального свеса.

Кровельные свесы и их классификация

В строительстве, на протяжении многих веков, формировались различные варианты свесов.

Основные варианты свесов:

• Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
• Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
• Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
• Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

Совет: Свес должен выглядеть так, чтобы он являлся продолжением крыши. В соответствии с особенностями климата региона, выбирается тип свеса и общая конструкция кровли.

Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей «). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.

Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

Совет . Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

Фронтонный свес. выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.

Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Свес кровли из профлиста: его укрепление и защита

Источник: http://krovlya-mp.ru/vynos-kryshi-ot-steny.html

Как сделать утепление кровли, выбор материалов для скатной и плоской крыши

Чтобы крыша могла качественно выполнять свои функции и служить достаточно долго, ее необходимо утеплять. Существует масса материалов и методик монтажа теплоизоляционного слоя, и выбор подходящей технологии всегда осуществляется индивидуально. В данной статье речь пойдет о том, как правильно укладывать утеплитель на крыше частного дома.

Необходимость утепления кровли

Конечно, окончательное решение о том, нужно ли утеплять кровлю, принимается владельцем дома – но перед этим нужно взвесить все доводы «за» и «против». К последним можно отнести дополнительные затраты на обустройство кровли и усилия, необходимые для монтажа теплоизоляционного слоя.

Впрочем, финансовые расходы и приложенные усилия в дальнейшем окупятся. Главное достоинство утепления кровли – после установки уровень тепловых потерь всего здания снижается в среднем на 15%. Если подкровельное пространство не предполагается к использованию в качестве жилого, то саму кровлю утеплять не нужно – теплоизоляция крыши дома в данном случае будет монтироваться на полу чердака или потолке жилых помещений. Чтобы конструкция не гнила, потребуется качественная вентиляция кровли.

Наиболее актуальным утепление кровли будет при обустройстве жилой мансарды, особенно если здание находится в регионе с суровым климатом. В таких случаях, если мансарда будет использоваться круглый год, придется с особым вниманием подойти к вопросам ее утепления и отопления. К утеплению летних мансард предъявляются менее строгие требования.

Как правильно утеплить плоскую кровлю

При утеплении плоской крыши нужно учитывать, что теплоизоляция может быть как на внутренней, так и на наружной стороне. Начать желательно с внешнего утепления, а после первой зимы решать, имеет ли смысл утепление кровли по стропилам изнутри.

Кровельный пирог плоской кровли состоит из:

• Пароизоляционного слоя;
• Утеплительного слоя;
• Гидроизоляционного слоя;
• Насыпного слоя.

Для обустройства внешней теплоизоляции чаще всего используется базальтовая минеральная вата, которая оптимально подходит для этих целей. Впрочем, выбирать можно из любых видов жестких утеплителей – например, неплохим вариантом будет пенополистирол. Стоит также помнить о том, что кровельное покрытие, склонное к возгоранию, нельзя утеплять полимерными теплоизоляторами.

Утепление скатной крыши

Теплоизоляция скатной крыши устанавливается на стропильную систему. Перед тем, как укладывать утеплитель на крышу, необходимо заранее ее спроектировать, чтобы избежать ошибок при монтаже.

Скатная кровля состоит из следующих элементов:

• Кровельное покрытие;
• Гидроизоляционный слой;
• Теплоизоляция;
• Пароизоляционный материал;
• Внутренняя отделка (опционально).

В качестве теплоизоляционного материала чаще всего используется минвата, которая имеет высокие эксплуатационные характеристики и отличается сравнительно небольшой стоимостью. Главным недостатком минерального утеплителя является способность впитывать влагу, из-за чего теплоизоляционные свойства со временем теряются. Кроме того, наличие влаги под кровлей приводит к постепенному разрушению деревянных деталей.

Чтобы компенсировать описанный недостаток, конструкцию нужно обязательно дополнять вентиляцией, гидро- и пароизоляцией. Сам утеплитель на крышу дома укладывается с изнаночной стороны кровле при ее обустройстве или ремонте. Если речь идет о ремонте, то поврежденные деревянные элементы стоит заменить, а новые перед установкой обрабатываются защитными составами.

Кроме того, для эффективной работы утепления и надежности кровля должна хорошо вентилироваться, поэтому нужно обустроить вентиляционные каналы между:

• Слоем гидроизоляции и финишным покрытием;
• Теплоизоляцией и слоем гидроизоляции;
• Пароизоляционным материалом и внутренней обшивкой.

Материалы для утепления скатной кровли

Для утепления кровли могут использоваться разные материалы, среди которых наиболее популярны:

• Минеральная вата;
• Стекловата;
• Пенополиуретан;
• Пенополистирол.

Характеристики и особенности материалов отличаются, но все они в должной мере защищают кровлю от температурного воздействия. Стоит лишь отметить, что лучше всего подбирать материалы, выпущенные в форме плит – их гораздо удобнее монтировать.

Для обустройства гидроизоляционного слоя чаще всего используется обычный рубероид или специальная гидроизоляционная мембрана, которая не пропускает воду, но обеспечивает отведение влаги из теплоизолятора. При монтаже гидроизоляции нужно следить за тем, что герметичность материала не была нарушена.

Пароизоляция может обустраиваться из разных материалов, среди которых:

• Рубероид;
• Полиэтиленовая пленка;
• Пергамин;
• Фольгированные материалы.

Впрочем, если речь идет о качественном пароизоляционном слое, то лучшим вариантом будет пароизоляционная мембрана, которая работает по принципу одностороннего пропускания влаги – конденсат удаляется от утеплителя и не попадает во внутренние полости кровельного пирога.

Алгоритм утепления кровли — как укладывать теплоизоляцию

Монтаж кровли с утеплением сводится к следующей последовательности действий:

1. Сначала измеряется шаг установки стропильных ног. Плиты теплоизоляционного материала нарезаются в соответствии с полученными размерами, но к ним добавляется 1 см – это даст возможность утеплителю держаться на своем месте самостоятельно. Можно упростить данный этап работ при обустройстве новой крыши, рассчитав ее так, чтобы расстояние между стропилами соответствовало ширине плит утеплителя.
2. В пространстве между стропилами и финишным покрытием обязательно должен быть установлен гидроизоляционный слой. Мембрану нужно крепить к стропилам так, чтобы она их обволакивала. Для фиксации можно использовать строительный степлер, которым гидроизоляция крепится к стропильным ногам и обрешетке. Гидроизоляционный материал нужно подводить к карнизным свесам, чтобы собранная влага выходила за пределы кровли. Описанный способ крепления не позволяет обустроить полноценную вентиляцию, поэтому в качестве материала нужно использовать только специальную гидроизоляционную мембрану.
3. Если гидроизоляция уже установлена под верхней частью кровли, то в стропила через каждые 10 см забиваются гвозди так, чтобы расстояние между ними и мембраной составляло не менее 3-5 см. Вбитые гвозди позволяют протянуть шнур, по линии которого будет проходить воздушная прослойка в пространстве между гидроизоляцией и теплоизоляционным материалом. В том случае, если сам утеплитель будет крепиться при помощи шнура, то гвозди нужно будет забить еще и по наружной стороне стропил.
4. При использовании утеплителей, выпущенных в форме плит, установка сводится к их вставке в пространство между стропилами (естественно, их придется немного сжать, чтобы они зашли в зазор). Более жесткие материалы необходимо перед тем, как правильно утеплить крышу, тщательно подогнать под зазоры в стропильной системе. Для наибольшей эффективности стоит установить двухслойное утепление.
5. Устанавливая узкие фрагменты, требующие стыковки по одной из плоскостей, нужно убедиться в том, чтобы стыки первого и второго слоя теплоизоляции не совпадали друг с другом. Слой теплоизоляции не должен выходить за пределы стропил, а если это происходит, то на стропила придется набить дополнительный брус.
6. Для крепления утеплителя может использоваться натянутый между гвоздями шнур или обрешетка, выполненная из реек. Эти рейки нужно прибить к стропилам на расстоянии 30-40 см друг от друга. Пароизоляционный слой в таком случае нужно крепить до того, как будет устанавливаться обрешетка – за счет толщины реек обеспечивается воздушная прослойка.
7. Устанавливая пароизоляцию, нужно убедиться в том, что материал установлен герметично. Для этого стыки нужно закрыть двумя слоями клейкой ленты. Особое внимание нужно уделить местам точкам, где материал соединяется со стеной и печной трубой. Когда все элементы конструкции установлены, можно приступать к завершающему этапу – монтажу обшивки.

Заключение

Утепление кровли – это очень важная часть конструкции, которая позволяет повысить тепловую эффективность крыши. Знание того, как правильно уложить утеплитель на крышу, и качественное выполнение всех работ позволит создать надежную и качественную конструкцию, которая будет выполнять свои функции на протяжении всего периода эксплуатации.

Источник: https://kryshadoma.com/uteplenie-teploizolyatsiya/kak-sdelat-uteplenie-krovli-vybor-materialov-dlya-skatnoy-i-ploskoy-kryshi.html

Профессиональная технология утепления крыши дома: подробная схема и инструкция по теплоизоляции кровли своими руками

В холодных северных широтах всегда остро стоял вопрос сохранения тепла в зимний период. Даже много веков назад уже существовала налаженная технология утепления кровли.

Ведь чем меньше тепла уходит из жилья во время отопления, тем меньше ресурсов тратится на его поддержание, тем комфортнее жить в доме.

Шли годы и века, сейчас уже нет необходимости разводить внутри костер или топить печь — центральное отопление значительно упрощает задачу.

Но утепление крыши все так же необходимо — ведь когда тепло задерживается в доме как можно дольше, тратится меньше энергии на обогрев, да и жить в теплом изолированном доме значительно комфортнее.

https://www.youtube.com/watch?v=WSKjVpLz15w

Если вы планируете жилое помещение под крышей, рекомендуем так же ознакомиться с подробной технологией утепления мансардных крыш.

Основные виды утеплителей

Не так давно самым популярным утеплителем была стекловата. Использование стекловаты дешевле, чем применение других видов утеплителей, однако у нее есть некоторые существенные минусы, которые заставляют людей отказываться от нее и утеплять крышу другими материалами.

Например, вата не подходит при утеплении наклонных поверхностей — она попросту скатывается вниз, оголяя самый верх крыши, через который и будет просачиваться тепло. К тому же при использовании ваты нужно продумать, как защитить ее от влаги. Однако, вату все еще используют в некоторых домах, в основном из-за ее небольшой стоимости.

Наиболее часто сейчас применяются пенопласт и минеральная вата (например роквул) . Все дело в том, что они лишены недостатков стекловаты, но зато обладают рядом дополнительных преимуществ. Пенопласт — довольно прочный материал и способен выдержать значительные нагрузки, а минеральная вата является замечательным шумоизолятором. Более подробно о утеплении крыши минеральной ватой вы можете прочитать здесь.

Выбор идеальной теплоизоляции

При выборе материала стоит обратить внимание на следующие характеристики:

• Срок службы. Чем больше — тем лучше.
• Стабильность формы. Необходимо, чтобы материал не съезжал и не деформировался в течение службы.
• Удельный вес. Утеплитель не должен весить слишком много или слишком мало.
• Морозоустойчивость. Ведь основное назначение утеплителя — защищать от морозов, значит эти морозы он должен переносить спокойно.
• Звукоизоляция. Помимо прочего, материал должен не пропускать звук от слишком «шумной» кровли.
• Экологичность. Утеплитель не должен быть токсичным и безопасным для вас и окружающей среды.

Крайне важное значение имеет толщина утеплителя. С ней никак нельзя просчитаться. О том, как правильно рассчитать толщину, читайте ниже.

Правильный расчет толщины утеплителя

Формула расчета толщины слоя в метрах будет иметь такой вид:

Толщина слоя = Теплосопротивление слоя * Коэффициент теплопроводности материала (снип теплоизоляции кровли).

Эти данные предоставляются производителем и могут разниться. Подробную информацию по каждому утеплителю вам помогут найти специалисты в строительном магазине.

Многие специалисты советуют после получения финального результата добавить к нему еще половину от вычисленного значения. Стоит обратить внимание, что при использовании засыпных либо сминаемых материалов их стоит время от времени разрыхлять, дабы текущая толщина слоя не нарушилась и оставалась стабильной.

Технология утепления крыши

Любая правильно уложенная кровля состоит из определенного последовательного сочетания материалов, формирующих так называемый кровельный пирог или схему утепления кровли.

Нарушение последовательности или пропуск одного из «слоев пирога» может привести к печальным последствиям, поэтому давайте подробно разберем весь пирог утепления кровли, начиная снизу и поднимаясь к самому верху крыши.

В качестве кровли вы можете выбирать любой полюбившийся вам материал: профнастил, ондулин, мягкая черепица и т.д.  А теперь рассмотрим стандартный порядок утепления мансарды под двускатной крышей:

1. Рассмотрим все слои утепления крыши более подробно. Первым слоем стоит внутренняя отделка, за ней находится обрешетка. Большого значения для утеплителя эти слои не имеют, поэтому можно их пропустить.
2. За ними находится паровая изоляция. А вот тут стоит остановиться поподробнее. Пароизоляция не позволяет теплым (или даже горячим) массам воздуха взаимодействовать с теплоизоляцией, чтобы на самой теплоизоляции не оставалась влага — результат конденсации. В каждой кровле обязательно должна присутствовать пароизоляция — ведь утеплитель не должен отсыреть.
3. Выше находится контробрешетка, на которую укладывается непосредственно сам утеплитель. О нем мы уже говорили и поговорим еще, поэтому обратим внимание на верхний слой — гидроизоляцию.
4. Как и следует из названия, гидроизоляция защищает утеплитель от воды, поступающей сверху — как то дождь, снег, или просто сконденсировавшаяся на кровле влага. Гидроизоляция также обязательна должна присутствовать в каждой кровле.
5. Затем идет пустое пространство для вентиляции и, наконец, сама кровля. Не забудьте про утепление карниза крыши, проще всего это сделать с помощью напыляемого пенополиуретана.

Укладка рулонной пароизоляции

Технология утепления скатной кровли

Кровельный пирог в разрезе

Крайне важно соблюсти все нормы установки каждого из слоев и порядок утепления крыши, иначе может быть поврежден сам утеплитель, и тогда он перестанет выполнять свои функции. Если у вас остались вопросы по утеплению крыши, то ответы вы можете найти в статье — «Самостоятльное утепление кровли без потери качества».

Теплоизоляция плоской кровли

При изоляции плоской кровли следует определиться с назначение поверхности — будет ли она использоваться или нет. Если будет, то поверх теплоизоляции нужно будет сделать дополнительную бетонную стяжку (например, если вы будете ходить по такой крыше — регулировать антенну, например). Если площадка крыши не используется, то и стяжка не нужна. Более подробно о утеплении односкатной крыши вы можете прочитать по ссылке.

Теплоизоляция на плоской крыше бывает двух видов — однослойная и двухслойная. Как следует из названия, в двухслойной изоляции используется два слоя утеплителя, в однослойной, соответственно, один.

Теплоизоляция скатной кровли

Всего выделяют два вида утепления скатной крыши — утепление перекрытий(чердачное) и утепление скатов(схема утепления крыши мансарды).

При чердачном утеплении не так важен тип и прочность материала — так как нет рисков ската, оголения и деформации материала.

А вот при мансардном нужно обратить внимание на прочность материала, на его способность сохранять форму и не скатываться.

При утеплении перекрытий чердак должен проветриваться, желательно поддерживать в нем температуру, близкую к уличной.

Узлы утепления кровли — свесы, парапеты и карниз крыши

При изоляции вышеперечисленных элементов помимо соблюдения стандартных требований(гидроизоляция и т.д.), имеет важное значение защита стыков «слоев» от попадания влаги при дожде или снеге. Для этих целей применяются доски, вагонка, оцинкованная сталь и прочие подобные материалы. Ими необходимо прошить кровлю с торца, не оставив горизонтальны зазоров, в которые может просочиться влага.

Утепление свесов крыши можно осуществить с помощью минеральной ваты или отделочного материала — вагонки или профнастила. По такому же принципу производится утепление парапета кровли.

А теперь предлагаем вам ознакомиться с технологией утепления крыши на практическом примере:

Заключение

Итак, важным фактором при выборе утеплителя является тип крыши, а так же вид утепления, если крыша скатная. Выбрав утеплитель, необходимо верно рассчитать его толщину и добавить немного на всякий случай. Важно соблюдать последовательность и правильность укладки слоев, тогда ваша крыша прослужит вам долгие годы, оберегая ваш дом от холода и помогая сохранить тепло.

2016-09-15

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/uteplenie/tehnologiya-u.html

Нужно ли утеплять карнизный свес крыши — Все об утеплении и энергоэффективности

Большая страна — большие объемы строительства жилья. Не только многоэтажного, но и частного. И каждому застройщику важны и необходимы знания по общим вопросам строительства, по нормам и правилам, в том числе и про кровельные процессы.

Грамотно выполненные кровельные конструкции — это залог не только теплого дома и комфортной атмосферы, но и долговечности других элементов сооружения.

Устройство кровли — это важный этап строительства зданий.

Физические процессы теплообмена

Процесс теплообмена.

В отапливаемом доме неизбежны перепады температуры, наличие влаги в воздухе в виде пара, конденсата. Пар производится жизнедеятельностью человека или животных, проникает в строительные конструкции, охлаждается и увлажняет их.

Подавляющее большинство строительных материалов пропускают воздух в той или иной степени.

Поэтому любой жилой дом, индивидуальный или многоквартирный, представляет собой воздушный объем, в котором теплый воздух поднимается сквозь все конструкции вверх.

В высоких многоэтажных домах появляется эффект тяги. Теплый воздух поднимается в верхние этажи, особенно это заметно в подъездах, и проникает наружу через окна и чердаки. На нижних этажах, наоборот, наблюдается приток наружного холодного воздуха. Этот процесс происходит и в одноэтажном отапливаемом доме, только с меньшей динамикой.

С другой стороны, пар теплого воздуха конденсируется в конструкциях в воду, которая не только увлажняет их, но и имеет способность стекать вниз, заполняя полости в конструкциях. Основную функцию по конденсации водяного пара принимает на себя самая верхняя часть здания — кровля. Зимой этот процесс идет интенсивно и постоянно, а летом преимущественно в прохладное ночное время.

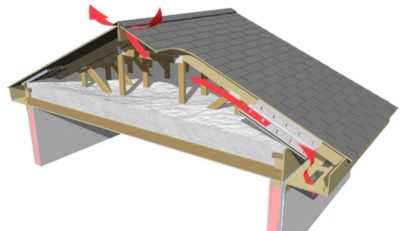

Устройство вентилируемой кровли

Устройство вентилируемой кровли.

Самый современный и эффективный способ предотвратить или существенно уменьшить конденсирование влаги в кровле — сделать ее вентилируемой естественно или принудительно. Естественная холодная вентиляция не потребует энергетических затрат, поэтому ее конструкция предпочтительней. Однако бывают кровли сложной архитектуры, которым не хватает силы естественной вентиляции, тогда на помощь приходит принудительная.

Вентиляция отводит теплый влажный воздух в окружающее пространство, тем самым оставляя несущие конструкции, утеплители сухими, продлевая срок службы и обеспечивая теплоизоляцию. Нам необходимо управлять этим процессом, что осуществляется с помощью так называемого кровельного пирога.

Понятие кровельного пирога появилось относительно недавно и обозначает многослойную конструкцию кровли, в которой ведущее место отведено созданию вентиляционных каналов. Существует два вида кровельного пирога: для отапливаемых и утепленных помещений и для холодной кровли. Каждый слой взаимосвязан функционально с другими слоями, а отсутствие какого-либо снижает защитные свойства всего пирога.

Устройство вентиляции холодной кровли

Если чердак является холодной, неутепленной частью здания, конструкция кровли выполняется в несколько последовательных слоев. Для работ потребуются следующие инструменты.

• молоток;
• дрель со сверлами 4-12 мм;
• ножовка по дереву;
• степлер (скобозабиватель) электрический или механический со скобами 14х8 мм;
• уровень, линейка метровая, угольник;
• ножницы;
• отвертки разных размеров;
• кисть-флейц для антисептирования мест обрезки деревянных деталей;
• герметик строительный.

Устройство вентиляции холодной кровли.

С верхней стороны стропил производится укладка гидроизоляционной пленки (не путать с пароизоляционной). Провис пленки должен быть 20-40 мм для отвода конденсата. Закрепляют ее вдоль стропил контробрешеткой толщиной 30-50 мм и шириной в толщину самих стропил. Пленку в месте крепления лучше склеить на двухсторонний скотч.

https://www..com/watch?v=WSKjVpLz15w

Для уменьшения отходов пленку можно укладывать горизонтальными рядами снизу вверх и с нахлестом в 100-150 мм. Места соединения полос проклеивают, создавая сплошное полотно. Образующаяся от конденсата вода будет стекать по пленке к карнизу крыши.

После устройства гидроизоляционного слоя на контробрешетку нашивают поперек стропил обрешетку для кровельного покрытия. Ширина доски, зазор между ними выбирается в зависимости от кровельного материала.

1. Для керамической и мягкой черепицы на обрешетку используют дюймовую доску 100 мм шириной. Ее укладывают с зазором в 50-100 мм, после чего сверху сплошь зашивают строительной плитой или водостойкой фанерой толщиной не менее 9 мм. Под мягкую черепицу еще укладывают подстилающий слой.
2. Обрешетку из доски 30х100 и с шагом в 300-400 мм выполняют под металлочерепицу или профнастил;
3. Для металлической фальцевой кровли используют обрешетку из дюймовой доски шириной в 150-250 мм, нашитой на контробрешетку с минимальным зазором в 20-50 мм.

В конце непосредственно на обрешетку или строительную плиту укладывают кровельный материал. Он крепится специальными гвоздями, саморезами или кляммерами на обрешетку. Места крепления кровли защищают герметиками, а обрешетка предварительно обрабатывается антисептиком. Дополнительно можно выполнить черновую подшивку по стропилам со стороны чердака.

Между кровлей и подкровельной пленкой гидроизоляции появился вентиляционный зазор в суммарную толщину обрешетки и контробрешетки. Это 55-80 мм высоты подкровельного пространства вдоль наклона стропил. Зимой более теплый чердачный воздух, частично проникающий через гидроизоляцию, будет подниматься к коньку кровли и выводиться в атмосферу, не успев конденсировать влагу. И летом нагретый кровлей воздух также выводится из-под кровли.

Важным для подкровельного пространства является вентиляция чердака. Она осуществляется через слуховые окна, устраиваемые на фронтонах с разных сторон. Вентиляция жилого помещения, чердака и подкровельного пространства взаимосвязаны, и одной из их целей является уменьшение пара и конденсата в кровельном пироге.

Конструкция вентилируемой утепленной крыши

Схема вентиляции мансарды .

Часто чердачное помещение используется как мансарда, утепляется со стороны кровли. В этом случае в кровельный пирог добавляются еще несколько слоев. Теперь между жилым помещением и крышей нет чердачной воздушной прослойки.

Теплый и влажный воздух мансарды сразу проникает в подкровельное пространство. И если не принять дополнительных мер по его отведению, конденсата будет гораздо больше и конструкции начнут намокать.

Теплоизоляционные материалы перестанут выполнять свои функции и воздух в помещении будет холодным. Придется усиливать отопление.

Помимо тех слоев, которые уже выполнены в холодной крыше, добавляют толстый слой утеплителя, укладываемый между стропил с внутренней стороны. Если обычные стропила шириной 150 мм, то толщина утеплителя между стропил может быть не более 100 мм.

Причина — необходимость оставлять минимальный зазор (не касаться) до провиса гидроизоляции, который достигает 40 мм. Если будет касание, вода, стекающая по изоляции, попадет в утеплитель.

Для увеличения толщины слоя на стропила нашивают брус нужной толщины и добавляют утеплитель.

Затем его закрывают пароизоляционной пленкой. Цель — максимально уменьшить попадание пара из помещения в утеплитель, чтобы не было его намокания. Влажный утеплитель никуда не годится, он не держит тепло и вдобавок увлажняет окружающие конструкции. На пароизоляцию нашивают сначала черновую, а потом и чистовую облицовку.

Теперь прегражден путь влажного пара к кровле, и хотя небольшая часть его все же проникает, она подкровельным вентиляционным потоком воздуха выносится в атмосферу, не причиняя вреда конструкциям крыши.

А если само теплое помещение не вентилируется, куда будет уходить пар? Через всевозможные микроскопические поры и щели он все равно будет идти вверх, к кровле.

Этому будет способствовать и избыточное давление, образующееся в теплом помещении мансарды.

Снять излишнее давление, уменьшить содержание влаги в жилом помещении и тем самым помочь подкровельной вентиляции вывести влажный воздух в атмосферу позволит вентиляция самого помещения.

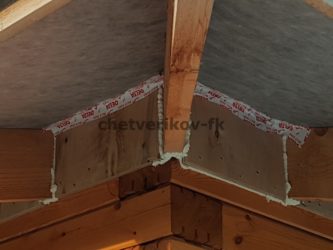

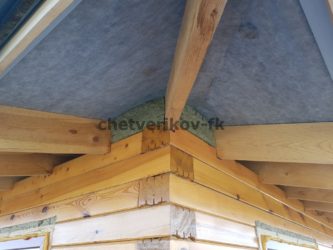

Устройство вентилируемого карниза

Продольные вентиляционные каналы кровельного пирога не будут эффективно работать, если, с одной стороны, в нижней части, у самого карниза, не обеспечить притока атмосферного воздуха. С другой стороны, нужно дать выход увлажненного воздуха из самой верхней части крыши — из конька.

Гидроизоляционная пленка является самой прочной из всех видов пленок, применяемых в строительстве дома, поэтому она не пропускает воду или влагу даже под высоким давлением.

Гидроизоляционная пленка выводится и приклеивается герметиком на металлическую карнизную планку, установленную в плоскости обрешетки. Сверху закрепляется кровля. Приток воздуха осуществляется 3 путями. Во-первых, сквозь зазоры профиля кровельного материала, во-вторых, через фронтонные свесы и, в-третьих, через микропоры гидроизоляционной пленки, вытягивая пар из утеплителя.

При обшивке карниза в его нижней части предусматриваются вентиляционные отверстия или зазоры в зависимости от множества вариантов конструкции карниза. Один из современных способов — это сплошная подшивка карниза пластиковыми панелями с перфорацией для вентилирования крыши.

Создание вытяжки на коньке

В зависимости от конструкции кровельного покрытия воздушный поток из-под кровли собирается в коньке и выводится в атмосферу либо через конструкционные зазоры по длине конька, либо через фронтонные отверстия. Например, в комплекте керамической и металлической черепицы предусмотрены специальные элементы конька с вентиляционными зазорами. Дополнительно есть доборные элементы для нестандартной формы конька.

Источник: https://myecoteplo.com/nuzhno-li-uteplyat-karniznyy-sves-kryshi/

Односкатная кровля своими руками

Сделать односкатную крышу не сложно. К тому же себестоимость односкатной крыши гораздо ниже, чем любой другой: двускатной, шатровой, вальмовой.

Не буду утверждать, что такая кровля подойдет для большого коттеджа. Но для маленьких домов, гаражей, террас это самый удачный вариант.

Плюсы и минусы односкатной крыши

У такой конструкции много достоинств:

1. Меньше расход материала.
2. Проще монтаж.
3. Дом с односкатной кровлей выглядит оригинально.
4. Если гараж или хозяйственное помещение пристраивается к жилому дому, устройство односкатной крыши – оптимальный вариант: примыкание односкатной крыши к стене сделать гораздо проще, чем мудрить с ломаной кровлей.

Минус, увы, тоже есть.

Дом с односкатной крышей в большей степени подвержен разрушению из-за ветра и снежной массы.

Обратите внимание

В средней полосе рекомендуется минимальный угол односкатной крыши 20 градусов.

Вообще, чем больше угол, тем выше ветроустойчивость и активнее сход снежной массы.

Особенности односкатной крыши

Расчет односкатной крыши производится исходя из снеговых и ветровых нагрузок в регионе, а также зависит от материала кровельного покрытия, от его веса и особенностей.

Стропильная система выполняется из бруса и доски, покрытие – по желанию: листовой металл, профнастил, ондулин, мягкая кровля, керамическая или металлочерепица и т.д.

Кроме обычной наклонной есть и другие виды односкатной крыши (например, ломаная односкатная крыша). Но мы сейчас рассмотрим самый простой вариант.

Последовательность монтажа односкатной крыши

Перед началом монтажа все деревянные части следует обработать антисептическим составом.

I. Выставляем мауэрлат для односкатной крыши

Мауэрлатом называется опорный брус для стропильной системы.

У двускаток он опоясывает стены по периметру. Одним концом стропильная нога опирается на конек, вторым – на брус мауэрлата.

У односкаток конька нет, его функцию выполняет та стена, которая выше. Стропило опирается на два бруса, венчающие высокую и низкую стены. На наклонные стены брус не кладут.

У деревянных построек мауэрлатом является верхний венец сруба. У кирпичных или бетонных брус кладут поверх стены.

В нашем случае наклонные стены несколько выше, чем прямые. Брус мауэрлата будем класть заподлицо с ними.

II. Монтаж стропил односкатной крыши

Для стропил можно использовать доски пять на десять сантиметров. Длина на 30-50 см больше длины ската (излишек пойдет на свес односкатной крыши).

Шаг между стропилами зависит от наклона односкатной крыши и веса кровельного материала, например:

• Керамическая черепица, шифер – метр-метр двадцать;
• Профнастил – полтора.

1. Разметить на мауэрлате места под пазы для врезки стропил. Между крайними ногами и наклонными стенами нужно оставить зазор в пять сантиметров.

2. Вырезать пазы. Ширина – чуть больше толщины стропильной ноги, наклон соответствует наклону кровли. Доски будем ставить вертикально.

3. Поставить две крайние стропильные ноги в пазы.

4. Протянуть между ними леску. Она будет регламентировать плоскость установки остальных стропил.

5. Поставить остальные стропила, прибить каждое к мауэрлату несколькими длинными гвоздями (от 12 сантиметров).

III. Карниз односкатной крыши

Свесы для прямых стен у нас уже есть, это продолжения стропильных ног. Для торцевых свесов делаем карнизные кобылки. Подойдут те же доски, из которых мы изготавливали стропила.

1. Раскатать по верхним срезам наклонных стен рубероид.
2. Установить на углах две кобылки. Их верхние срезы должны располагаться в той же плоскости, что и у стропильных ног. Поэтому на каждой кобылке выпиливается угол, дощечка «надевается» на стену и упирается торцом в крайнее стропило.
3. К стропилам эти (и все последующие) кобылки крепятся с помощью двух гвоздей. Гвозди забиваем сквозь стропило в торец дощечки.
4. Крайние дощечки крепим к поверхности наклонной стены кровельными уголками.
5. Между верхней и нижней кобылкой протягиваем маркировочную леску. По леске через 80-100 сантиметров ставим промежуточные дощечки.
6. Аналогичным образом делаем свес на противоположной стороне.
7. По всему периметру стропильной системы к концам стропил и кобылок прибиваем ветровые доски. Подойдет доска 2,5 на 20 см.

Дальше нужно закрыть мауэрлатный брус снаружи. Выполняется это материалом, из которого сделаны стены.

IV. Гидроизоляция холодной кровли

В качестве гидроизоляционного материала можно взять рубероид, специальную мембрану, полиэтиленовую пленку. Материал расстилают на стропилах и прибивают скобами.

Соседние полосы пленки кладут с нахлестом, стыки фиксируют скотчем. Поверх гидроизоляции ставят обрешетку.

V. Утепление односкатной крыши

Вышеописанный способ подходит только для сезонных построек: летней кухни, летнего душа. В крайнем случае, для неотапливаемого гаража. Во всех остальных случаях крышу нужно утеплять.

Самый доступный способ утепления – пенопласт или базальтовая вата.

Лучше всего использовать каменную (базальтовую) вату: она ненамного дороже, гораздо прочнее, неподвержена воспламенению, ее не грызут мыши и не расклевывают птицы.

1. Кладем гидроизолирующий слой, как описано выше.
2. Из утеплителя вырезаем заготовки по ширине шага между стропилами и ставим между стропильными ногами враспор снизу. Соседние плиты должны стыковаться плотно. Если есть небольшие зазоры и отверстия, их нужно заткнуть кусочками утеплителя.
3. Ниже утеплителя натягиваем еще один слой пароизоляции. Фиксируем так же, как предыдущий.

VI. Обрешетка односкатной крыши

Сечение досок обрешетки и шаг между ними зависят:

• от снеговой и ветровой нагрузки;
• от кровельного материала.

Например, если мы собираемся крыть кровлю металлочерепицей, то рекомендуемый шаг обрешетки четко прописан в инструкции к данной марке черепицы.

VII. Покрываем кровлю

Если в качестве кровельного материала используется профильный металл (металлочерепица, профнастил), обязательно нужно сделать контробрешетку. Она обеспечит крыше дополнительную жесткость и вентиляционный зазор между утеплителем и кровлей.

Крыша почти готова. Теперь (при желании) устанавливаем водостоки и отливы односкатной крыши, а дальше укладываем кровельный материал в соответствии с инструкцией к нему.

Если Вы ищите бригаду для постройки кровли, то я готов предложить Вам свои услуги. Мы занимаемся всеми видами кровельных работ уже 15 лет.

Вы можете посмотреть наши работы с фото, ценами и описанием этапов.

Источник: https://stroystm.ru/poleznye-publikatsii/stati/odnoskatnaya-krovlya
