Навес из поликарбоната своими руками — пошаговая инструкция с чертежами, фото и видео

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

• поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
• он негорючий, что исключает опасность пожара;
• листы имеют различную раскраску, можно выбрать цвет по вкусу;
• конструкции из данных заготовок выглядят эстетично;
• поликарбонат имеет малый вес;
• он гибкий, но вместе с тем ударопрочный;
• хорошо сохраняет тепло внутри общей конструкции;
• с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

• со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
• если нарушить правила монтажа, поликарбонат также разрушится;
• тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

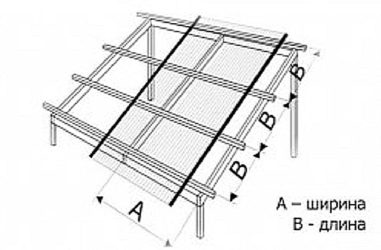

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

• нож канцелярский;
• шуруповёрт;
• болгарка;
• рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

1. Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.

   Резка металла болгаркой требует соблюдения строгих мер безопасности

2. В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
3. Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
4. Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
5. Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.

   Поликарбонат можно резать и электролобзиком

6. Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

• Владимир Молотилов
• Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/premudrosti-izgotovleniya-navesa-iz-polikarbonata-svoimi-rukami.html

Навесы, пристроенные к дому: фото и секреты монтажа

Время чтения: 8 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Важной частью экстерьера загородного дома является навес. Он призван защищать часть двора от осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшой участок, закрытый сверху материалом, представляют собой навесы пристроенные к дому. Фото подобных сооружений можно увидеть в данном обзоре. При этом опоры конструкции выводятся на нужную высоту. Присоединение к основному строению подразумевает крепление одной стороны конструкции к стене дома.

Навесная конструкция позволяет создать великолепную зону отдыха на свежем воздухе

Выбор материалов для строительства навесов

Навесы, пристроенные к дому, можно сделать своими руками. Фото отображает основные этапы монтажа. Каркас сооружения часто выполняется из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.

Пристроенная конструкция может быть выполнена из очень прочных и массивных материалов

Кровлю обычно покрывают профлистом, шифером или оцинкованным материалом. Металл для каркасной конструкции обладает пластичностью и прочностью. Он подходит для разных стилей оформления. Подобные конструкции можно возводить своими руками.

Пристройки отличаются оригинальностью дизайна

Каркасная система из древесины замечательно сочетается с другими материалами. Дерево подходит большинству архитектурных решений. Перед использованием данный материал следует обрабатывать защитными препаратами. Все большей популярностью пользуются навесы из поликарбоната пристроенные к дому, фото которых можно посмотреть в интернете.

Поликарбонат отличается простотой сборки и разнообразием цветовой палитры

Поликарбонат пользуется следующими преимуществами:

• пластик характеризуется прочностью. Для него не страшно механическое воздействие;
• небольшой вес материала;
• поликарбонат хорошо пропускает свет;
• гибкость полотна.

Полезная информация! Приобретая комплект конструкции для самостоятельной сборки, необходимо проверить целостность и прочность всех соединений.

Удобные конструкции из данного материала могут улучшить внешний вид основного строения и прикрыть территорию от любопытных глаз

Навесы пристроенные к дому: фото и особенности конструкций

Навесы пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть более двух метров. Опорные конструкции могут использоваться для различных целей.

Маркизы на опорах отличаются высокой прочностью

Навесы могут иметь разное предназначение:

• пристройка веранды, которая применяется в качестве зоны отдыха;

Веранда особенно цениться на открытой местности, где нет деревьев

• террасы отличаются большей площадью и могут даже размещаться на втором этаже строения. Подобные конструкции могут быть односкатными или двускатными;

Терраса может быть намного просторней веранды и иметь необычную форму

Пристройка для машины может закрывать большую часть дворовой территории

• различные маркизы: со стойками, выдвижные или корзинные.

Отличается функциональностью складная маркиза

Статья по теме:

Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из древесины. Подобные сооружения обладают отличным набором характеристик:

• отличаются простотой возведения;
• выдерживают долгое пребывание на открытом воздухе, особенно при правильной обработке;
• характеризуются безопасностью для человеческого здоровья;
• обладают доступной ценой.

Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и монтаже осветительных приборов.

Деревянные сооружения передают сельский колорит и обладают массивностью

Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может выполняться в различных конфигурациях. Из профнастила создаются односкатные, двускатные и арочные конструкции. Кроме того, сооружение из данного материала обладает следующими особенностями:

• простота изготовления;
• экономия денежных средств;
• длительный эксплуатационный срок.

Важно! Навес из профнастила монтируется только оцинкованными саморезами, которые имеют уплотнительную резину.

Пристройки из профнастила обладают надежностью и долговечностью

Выбирая проект конструкции, стоит определиться со следующими параметрами:

• габариты и назначение сооружения;
• размер участка;
• снеговые и ветровые нагрузки;
• глубина снежного покрова и ожидаемое выпадение количества осадков в год;
• конструкционные особенности основного строения.

Заранее созданный проект позволяет выбрать лучшее решение и подобрать качественный материал

Перед монтажными работами обязательно выполняется чертеж. Исходя из размеров постройки, определяется необходимое количество материала.

Полезная информация! При создании навеса под машину, стоит учитывать прохождение автомобиля с грузом.

Подготовительные работы

Прежде, чем будут созданы спланированные навесы пристроенные к дому, фото которых можно посмотреть на сайте, необходимо произвести подготовительные работы. Для этого размечается подходящая площадка, и на ней выкорчевываются деревья. Чистый участок выравнивается. При этом подсыпается песок и щебенка.

Некоторые прочные навесы требуют создания фундамента

Под опоры навесы бурятся углубления. И на данном этапе стоит продумать прокладку кабеля под источники освещения. Выбирается определенный шаг расстановки опор. Он зависит от тяжести крыши и каркасной части.

Количество и расстановку стоек нужно рассчитать заранее

В подготовленные ямы опускаются стойки, которые заливаются бетонной смесью. Столбы выставляются по уровню.

Важная информация! Если близко располагаются грунтовые воды, то концы столбов требуется дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.

Сборка конструкции требует подготовки специальных инструментов

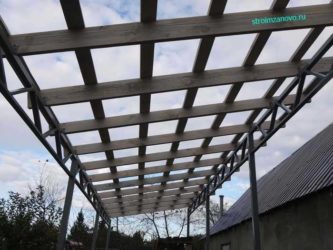

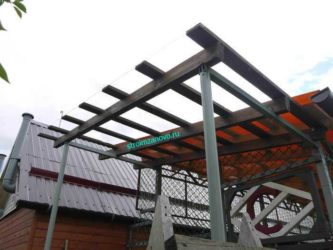

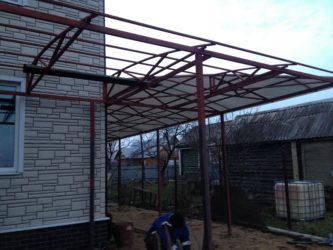

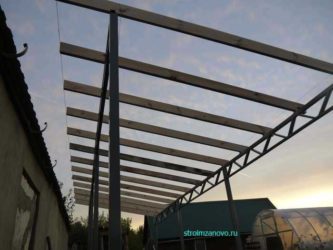

Создание обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.

Обрешетка крепится к основной балке

Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.

Монтаж крыши

Листы кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

При монтаже крыши может понадобиться специальная страховка

Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между панелями. Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.

Элементы кровли крепятся к обрешетке

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции.  После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.

Полезная информация! После установки кровли выполняется монтаж сливных желобов. Для этого отмеряется необходимая длина желоба и производится обрезка лишнего металла болгаркой.

В некоторых случаях будет сложно установить кровлю в одиночку

Полезные советы

После монтажа основной пристройки можно сделать площадку. Самый простой способ – это засыпать территорию гравием. Для этого снимается дерн, вкапывается бордюр и насыпается щебень. Затем его нужно хорошо утрамбовать.

Стильное и прочное покрытие повышает комфортные условия использования конструкции

Также можно сделать площадку, вымощенную брусчаткой или тротуарной плиткой. Недорого обойдется оборудование площадки с помощью бетона.

Качественная площадка позволяет увеличить полезную площадь дворовой зоны

С помощью подручного материала и инструментов можно создать красивый навес своими руками. Подобные конструкции позволят соорудить прекрасное место для семейного отдыха или надежную защиту для автомобиля и садового инвентаря.

Красивый навес может стать частью экстерьера здания

: навес своими руками

Загрузка…

Источник: https://HomeMyHome.ru/navesy-pristroennye-k-domu-foto.html

Строительство каркаса для навеса из поликарбоната

Основой любого навеса является его каркас, именно от каркаса зависит прочность и долговечность всей конструкции. Каркас для навеса из сотового поликарбоната не обязательно должен быть пластиковым, как раз лучше выбрать для него прочные и долговечные материалы, например трубу или профиль из металла. Но если для вас очень важна еще и красота конструкции, придется подумать не только о прочности каркаса для навеса из поликарбоната, но и об эстетической привлекательности его элементов. Поговорим об этом подробнее.

Какой материал и инструмент понадобится?

Прежде чем начинать работу по подготовке инструментов и материалов для изготовления каркаса для навеса из поликарбоната, необходимо определиться с его конструкцией и внешним видом. Для этого лучше сделать эскиз будущего изделия и продумать расположение каждой детали. Лучше всего, конечно, сделать чертеж с подробным описанием каждого элемента конструкции, но если нет возможности и навыков сделать такой чертеж, можно обойтись и эскизом, главное не выключайте воображение.

Если вы имеете весьма посредственные навыки изготовления подобных вещей, лучше не замахивайтесь на слишком сложные конструкции, требующие умения работать со специальным инструментом. Иногда лучше сделать простой навес, но зато он будет надежным и качественным. В качестве материалов для каркаса можно использовать:

• деревянный брус, бревна, доски и рейки;
• металлические трубы, профильные балки и планки;
• трубы ПВХ и стеклопластиковый профиль;
• кирпич и бетон (обычный и декоративный) и прочее.

К сведению! Особенно красиво смотрятся профильные балки с коваными элементами. Своими руками их не делают, но можно купить, а затем уже собрать из них каркас самостоятельно, потом подвесить под него гамак и радоваться.

Каркас навеса из дерева уступает по прочности и долговечности каркасу из металла, однако деревянные навесы тоже имеют свои плюсы. Дерево, особенно минимально обработанное, веет духовным теплом, от этого деревянные изделия нам кажутся более привлекательными.

Под деревянным навесом человеку гораздо уютнее, чем под навесом из металла. Прибавьте сюда волнующий запах древесины, и вам никогда не захочется строить каркас из холодного безжизненного металла. А если еще повесить под деревянный навес гамак, то вы получите настоящий уголок уюта, где можно проводить много летних часов. Подробнее о деревянных навесах вы можете почитать в статье Навес из бруса своими руками.

Довольно приятно будет залезть в гамак под хороший капитальный кирпичный навес. Густая тень плюс кирпич отдающий прохладу создадут благоприятные условия для приятного времяпрепровождения с близкими и друзьями или наедине с сами собой. Только гамак, вы и интересная книга – приятно, не правда ли? При строительстве кирпичного навеса используется не только кирпич и поликарбонат, но и дерево, железо и даже декоративный бетон.

Состав инструментов для каркаса навеса из  поликарбоната будет зависеть от выбранного материала. Если вы вознамеритесь строить кирпичный навес, то потребуется корыто, лопата, мастерок, ножовка, дрель, молоток, отвертки, рулетка и другое. Если навес будет из дерева, то основными инструментами будут ножовка, стамеска, рубанок, циркулярная пила, пилорама, дрель, рулетка, отвертки, молоток и другое.

Надеемся, концепция понятна, продолжать мы не будем. Думается, подобрать инструменты и материалы для навеса из поликарбоната вы сможете. Теперь перейдем к этапу подготовки элементов каркаса навеса.

Готовим элементы конструкции

Правильная подготовка элементов каркаса навеса из поликарбоната возможна лишь при наличии более или менее точных расчетов отображенных на чертеже или эскизе. Начинать лучше с опорных стоек будущего навеса. Если навес из поликарбоната будет отдельно стоящим, то необходимо будет изготовить минимум четыре опоры, хотя есть конструкции, в которых обходятся двумя. Если навес пристенный, то можно обойтись даже одной опорой, но обычно используют две.

Своими руками отрезаем материал для опоры по размеру, который указан в чертеже. Помните о том, что нужно учитывать не только надземную высоту опоры, но и ту ее часть, которая будет находиться под землей. Лучше всего для опор подходит брус толщиной 100х100 мм, квадратный стальной профиль 80х80 мм или стальная толстостенная труба с внутренним диаметром не менее 65 мм, а лучше 80 мм. Привариваем или прикручиваем к опорам стальные крюки для того, чтобы потом можно было подвесить гамак.

Далее отрезаем своими руками по размеру продольные балки, они лягут на опоры вдоль конструкции и будут держать кровлю из поликарбоната. Для продольных балок подойдет брус толщиной 50х50 мм или квадратный стальной профиль толщиной 40х40 мм. Нам потребуются две продольные балки.

Теперь нарезаем своими руками материал на обрешетку. Обрешетка не несет значительной нагрузки, поэтому для нее подойдет доска 40 мм или квадратный стальной профиль 20х20 мм. Количество элементов и их размеры должны четко соотноситься с данными, которые прилагаются к чертежу или эскизу, без предварительных расчетов никуда. Чтобы поместить гамак под навесом и развалиться в нем, придется не только руками поработать, но и головой.

На следующем этапе распределяем крепеж. В данном случае все также будет зависеть от конструкции навеса. Если его каркас представляет собой сплошную сварную конструкцию, то крепежа потребуется минимум, если элементы каркаса будут соединены болтами, то крепежа потребуется много.

Обратите внимание! Прикручивая элементы конструкции каркаса, используйте специальные гайки с резиновыми вложениями, они не будут раскручиваться от вибрации.

Собираем конструкцию

Описывая сбор каркаса навеса необходимо опираться на конкретный пример. В нашем случае мы возьмем в качестве примера полностью деревянный каркас пристенного навеса. Чтобы сборка каркаса навеса прошла успешно, необходимо тщательно подготовить место установки. В нашем случае это место у стены дома.

• Выравниваем площадку перед стеной.
• Определяем место установки опор навеса и выкапываем для них ямки глубиной 80 см.
• Насыпаем в ямки песок.
• Чуть ниже уровня крыши на стене крепим длинную пятидесятую доску, она будет служить опорой для кровельной части каркаса со стороны дома.

Место подготовлено, приступаем к сборке каркаса. Начинаем с опор, отнеситесь к их установке предельно внимательно, ведь именно от опор будет зависеть правильность сборки всего каркаса. Делаем следующее.

1. Нижние концы деревянных опор (те, что будут вкопаны), оборачиваем рубероидом. Рубероид нужно тщательно закрепить на опоре, чтобы влага не попала на дерево и не начался процесс гниения.
2. Ставим опоры в подготовленные ямы и с помощью отвеса или строительного уровня выравниваем их.

Важно! Опора навеса должна стоять строго вертикально, отклонение даже на 1 градус может создать проблему потом.

1. Заполняем ямы бетоном с песком и ждем, когда он застынет. Пока будем ждать нужно периодически бетон опрыскивать водой, чтобы он потом не покрылся трещинами.
2. Далее своими руками сверлим отверстия в верхних частях опор и в продольной балке, а затем крепим балку к опорам на болты. Точно также крепим и поперечные балки. Основа обвязки готова.
3. Теперь делаем из досок обрешетку, чтобы образовалась прочная основа для крепления листов поликарбоната. Для крепления элементов обрешетки можно использовать саморезы и тонкий стальной уголок.
4. Из обрезков бруса изготавливаем деревянные подкосы и соединяем верхние части опор с продольной балкой – это обеспечит необходимую жесткость конструкции.

Вот и все, основа для навеса готова. Остается только прогрунтовать и покрасить все деревянные элементы, закрепить листы сотового поликарбоната, повесить удобный гамак и можно расслабляться в густой тени пока на улице палит беспощадное солнце, оно теперь вам не страшно, как и проливной дождь.

В заключение, отметим, кто не мечтает в жаркий летний день завалиться на даче в удобный гамак под хорошим навесом из поликарбоната, пожалуй, мало найдется таких людей. Но вот делать навес своим руками возьмется далеко не каждый. Если такая работа вас не испугала, данная публикация поможет.

Источник: https://besedov.ru/iz-polikarbonata/karkas-dlya-navesa/

Деревянный навес к дому из поликарбоната своими руками: чертёж, строительство

Деревянный навес из поликарбоната своими руками можно построить достаточно быстро, это практичное сооружение, которое поможет защитить небольшую территорию от солнца и осадков.Его можно установить перед входом в дом, с боковой стороны здания, кроме того, он может быть отдельно стоящим, например, если предполагается строительство гостевой парковки.

Поликарбонат – лёгкий материал, поэтому навесы из него можно устанавливать как на металлическом, так и на деревянном каркасе. Но если металл требует использования сварочного аппарата, с деревянной конструкцией и поликарбонатными листами можно справиться своими силами с использованием простых инструментов.

Виды и варианты поликарбонатных навесов из дерева

Деревянный навес к дому из поликарбоната можно пристраивать в нескольких вариантах: такое сооружение может иметь разные размеры, конструкцию и тип кровли. Есть несколько самых распространённых решения:

• Односкатный, пристроенный к дому. Его можно пристроить как к деревянному, так и к кирпичному или газобетонному зданию. Поликарбонатный лист располагается под углом 30-40 градусов, чтобы с навеса быстрее скатывался снег.

Однако у такой конструкции есть важный минус: снег и дождь будут падать прямо на дорожку перед навесом, что весной осенью приведёт к гололеду. Кроме того, односкатная кровля не защищает пространство под навесом с боковых сторон.

• Двухскатная кровля. Такой навес из поликарбоната на деревянном каркасе смотрится красиво и аккуратно, он позволит защитить пространство под кровлей и будет красиво смотреться. Построить его немного сложнее, но при правильной проектировке каркас будет устойчивым и надёжным.
• Арочный полукруглый. Такая пристройка ставится на каркас из деревянных ферм, которые устанавливаются на верхнюю обвязку. Закруглённые фермы должны изготавливаться после тщательного расчёта нагрузки.
• Купольный – самое сложное в проектировке сооружение. Каркас лучше заказать в готовом виде, монтаж поликарбоната также связан со значительными трудностями. Однако такое вариант может стать аналогом красивой беседки и отличным укрытием от природных капризов.

В редких случаях можно встретить прямой навес с горизонтальным расположением кровли. С него придётся постоянно убирать снег зимой, чтобы конструкция не обрушилась от высокой нагрузки.

Это не единственный вариант пристройки с кровлей из поликарбоната. Из этого материала можно построить веранду любой площади, отличным украшением для дома станет деревянная терраса с навесом из поликарбоната. Лёгкий практичный навес или веранда станут не только укрытием от дождя, но и местом для комфортного отдыха на свежем воздухе.

Выбор подходящего материала для навеса

В магазинах предлагается монолитный и сотовый поликарбонат: эти материалы имеют одинаковый состав, но разную структуру: монолитный лист представляет собой цельную плиту, по прозрачности напоминающую стекло, только намного более прочную. Сотовый поликарбонат имеет ячеистое строение: воздушные пустоты обеспечивают отличные тепло- и шумоизоляционные качества. Сотовый материал стоит дешевле, кроме того, он может быть более удобным в монтаже криволинейных конструкций и сооружений.

И тот, и другой материал требует правильного и внимательного выбора: он производится многими отечественными и зарубежными изготовителями, и не во всех компаниях предлагается качественный товар.

При выборе материала для навеса следует обращать внимание на некоторые основные параметры:

1. Толщина. Для строительства навеса нужно приобрести поликарбонат, толщина которого составляет не менее 6 м: более тонкий материал не выдержит нагрузки и быстро сломается. Самые толстые листы толщиной до 25 мм отличаются очень высокой прочностью, но и стоят они дорого.
2. Цвет и структура. Если посмотреть материал на свет, в нём не должно быть посторонних включений или помутнения.

У сотового поликарбоната рёбра жёсткости должны располагаться строго параллельно, любой брак или волнистая структура говорят о низком качестве материала. Поликарбонатный лист не должен быть мутным, это также признак плохого сырья.

3. Прочность и пластичность. Поликарбонат легко сгибается, при этом он не должен ломаться, давать трещины или издавать треск. Важно обязательно проверить материал перед покупкой для установки арочных и других сложных сооружений.
4. Стоимость. Слишком низкая цена должна насторожить покупателя. Приобретать товар лучше в известных фирмах с хорошей репутацией, экономия при покупке материалов оборачивается большими расходами на устранение последствий обрушения. Обычно невысоким качеством отличается китайская продукция, кроме того, не все российские компании предлагают качественный товар.

Проектировка навеса на деревянном каркасе

Чтобы построить деревянные навесы из поликарбоната своими руками, чертежи можно найти в готовом виде: это каркасные конструкции на основе опорных столбов, прикреплённых к ним стоек и стропил, а также самих поликарбонатных листов для строительства кровли. Если возникла необходимость индивидуальной проектировки, можно обратиться в специализированную компанию, а можно попробовать составить чертёж самостоятельно.

Размеры навеса или козырька зависят от того, как их предполагается использовать. Такая пристройка может выполнять на участке различные функции:

• Крыша для автомобиля – гостевая парковка, которая позволит не загонять машину в гараж, если её необходимо оставить на короткое время. Навес защитит автомобиль от дождя и снега, а также предохранит красочный слой от выгорания. Такое сооружение устанавливается на бетонное или плиточное основание, оно должно превышать размеры машины по длине и ширине, чтобы обеспечить ей хорошую защиту.
• Козырёк перед входом – дополнительная полезная площадь, защищённая от осадков. Такой навес выполняет и ещё одну функцию – он защищает помещения дома от палящих солнечных лучей. Для этого можно выбрать тёмный поликарбонат, который блокирует до 80% солнечных лучей.
• Защита для растений. В этом случае выгоднее выбрать прозрачный поликарбонат, который защитит цветы и овощные культуры от дождя, но пропустит все необходимые для жизнедеятельности солнечные лучи. Поликарбонат частично блокирует ультрафиолетовое излучение, опасное для растений, это позволит предотвратить солнечные ожоги.

У навеса могут быть и другие варианты применения. Если расположить его сбоку о дома, под крышей можно разместить инструменты или ремонтное оборудование, любые другие предметы, которые неудобно хранить в доме, но которые нужно защитить от дождя.

Строительство поликарбонатного навеса с деревянным каркасом

Навес из поликарбоната своими руками из дерева можно возвести за несколько дней, это относительно несложная конструкция. Для него следует подготовить прочное основание и выбрать правильный материал: потребуются опорные столбы из бруса, стропила и обрешётка для крыши, а также поликарбонатные листы в нужном количестве. Для крепления поликарбоната к дереву используются саморезы со специальными защитными шайбами, можно также взять специальный Н-образный профиль.

Торцевые части листов также необходимо закрывать профилем, чтобы в ячейки со временем не набивались мусор и пыль. При установке навеса учитывают, что поликарбонат имеет свойство к температурному расширению: при нагреве ширина листов увеличивается, поэтому нужно оставлять зазоры при креплении.

Работы по строительству начинаются с составления чертежей, в которых указываются все размеры. Расстояние между опорными столбами не должно составлять более 2 метров, высота навеса в верхней точке 2,7-3 метра. Опорные столбы устанавливаются в бетонное основание, поэтому важно правильно рассчитать их длину.

Поликарбонатные листы нарезаются в соответствии с проектом: резать их можно только по направлению ребер жёсткости, раскрой проводится на твёрдой поверхности, а не на весу. Для работы с поликарбонатом можно использовать строительный нож, электролобзик, иногда для этого используют циркуляционную пилу. Элементы каркаса соединяются между собой при помощи саморезов.

Важно! Все деревянные элементы нужно предварительно обрабатывать антисептиком, чтобы обеспечить надёжную защиту от гниения. Особенно это касается нижней части конструкции, которая будет постоянно контактировать с грунтом. Каркас можно покрасить или покрыть лаком для полной защиты.

Установка опорных столбов и стропильной системы

Сама конструкция будет иметь небольшой вес, поэтому для неё будет достаточно неглубокого основания. В местах установки столбов копаются ямы, в которые нужно опустить опоры и залить их бетонным раствором.

Важно, чтобы они располагались вертикально: правильность установки нужно проверять с помощью отвеса. Бетону нужно дать время застыть, после этого можно переходить к дальнейшим этапам монтажа.

Площадка для навеса зависит от его использования. Если он строится для оборудования автостоянки, необходимо создать ровную бетонную площадку, на которой можно удобно поставить автомобиль.

Для этого снимают верхний слой грунта, устанавливают опалубку на небольшую высоту, и площадка заливается бетонным раствором. Только когда он полностью высохнет, можно переходить к дальнейшему строительству.

Если навес предполагается использовать как зону отдыха или место для растений, площадку можно замостить тротуарной плиткой. Начинающий мастер может взять обычную квадратную плитку, а если есть опыт, можно экспериментировать с рисунками. Оформление площадки должно гармонировать с дорожками на участке, а чтобы покрытие со временем не размыло, устанавливаются бордюры.

Верхняя часть столбов соединяется с помощью обвязки из бруса. Чтобы пристроить навес к дому, на стену устанавливается горизонтальная балка, она станет опорой для стропил.

Металлическими крепёжными элементами стропила прикрепляются к каркасу и к брусу на стене. На стропила устанавливается обрешётка из досок толщиной 2,5 см: они станут основой для крепления поликарбоната.

Как крепить поликарбонат к каркасу

Прикрепить поликарбонатные листы к дереву несложно, но при этом нужно знать несколько тонкостей. Каркас размечается маркером, и для крепления в дереве сверлятся отверстия, диаметр которых должен быть чуть больше диаметра саморезов.

Листы к опорам прикрепляются саморезами с термошайбами, которые обеспечивают максимально герметичную защиту: при нагревании материал расширяется, обеспечивая прочное водонепроницаемое соединение. Головки саморезов закрываются защитными колпачками.

Для максимальной защиты от коррозии рекомендуется выбирать саморезы с оцинковкой. Они со временем не заржавеют и не начнут разрушаться. Количество саморезов составляет 6-8 на квадрат площади. Этого будет достаточно для надёжного и долговечного крепления.

Если листы приходится устанавливать встык, на каркас сначала устанавливается специальный профиль, в который листы будут вставляться с технологическим зазором до 4 мм. Он позволит компенсировать температурное расширение, когда листы будут нагреваться. Установка профилей значительно упрощает и ускоряет монтаж.

Края навеса должны выходить за пределы площадки, чтобы на бетон или плитку не попадала дождевая вода. Крепление поликарбоната обычно не занимает много времени, и очень скоро навес с оборудованной площадкой будет готов к использованию.

Украшение и отделка навеса

Навес из поликарбоната – хорошее решение не только благодаря практичности, но и из-за эстетичного внешнего вида. Это лёгкое воздушное сооружение, которое не займёт лишнего места на участке и не будет казаться слишком массивным. Если приложить фантазию, его можно дополнительно украсить, чтобы превратить в декоративный элемент ландшафтного дизайна. Несколько интересных вариантов:

• Украшение вьющимися растениями. Плющ или виноградная лоза могут разнообразить дизайн: оплетённые зелёными побегами столбы и крыша смотрятся очень красиво. Летом навес будет превращаться в подобие беседки, радующей глаз и защищающей от солнца.
• Покраска, сочетание цветов. Поликарбонатные листы могут быть очень яркими, они привлекают внимание издалека. В сочетании с интересной покраской столбов каркаса они могут очень интересно смотреться.
• Резные украшения. Если металлический каркас украшают коваными решётками, деревянный навес можно снабдить самыми интересными декоративными элементами из дранки или досок. Изготовить такие украшения можно на заказ, а можно проявить собственную фантазию.

Построить красивый, полезный и недорогой навес из дерева и поликарбоната можно достаточно быстро, а служить такое сооружение может очень долго. Чтобы дерево не страдало от влажности и насекомых, придётся проводить периодическую обработку каркаса антисептиками, но это единственная сложность. При правильном уходе конструкция будет выполнять все свои функции и сохранять отличный внешний вид в течение долгого времени.

Общий бал: 0Проало: 0

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Источник: https://1drevo.ru/page/vidy-derevjannyh-navesov-iz-polikarbonata-pered-domom

Конструкция навеса из поликарбоната — расчет проекта и устройство ферм

Если необходимо сделать качественный и легкий навес с полупрозрачной крышей, то идеальным решением будет постройка навеса из поликарбоната с металлическим каркасом из профилированных труб. Такая конструкция легка в изготовлении и очень долговечна.

Качественная конструкция навесов подразумевает правильный подбор размеров каркаса, а также толщины поликарбоната. Только при выполнении всех требований изделие прослужит долгое время.

Критериями для выбора данных параметров служат:

• назначение постройки;
• климатические особенности данного района;
• устройство навеса.

1. фермы
2. стойки
3. арки
4. направляющие.

Арочный навес из поликарбоната, показанный на фото, со следующими параметрами:

• толщина сотового поликарбоната – 8 мм;
• ширина навеса – 3м;
• длина навеса – 4 м;
• высота арки – 0,3 м,
• регион – Москва и московская область

требует материалы, перечень которых и примерный объем указаны в таблице.

Расстояние между несущими продольными стойками (стропилами)	Вариант 1: 0,70м	Вариант 2: 1,05м	Вариант 3: 2,10м
Шаг поперечной обрешетки	3,079	3,079	0,77
Несущие конструкции:
— суммарная длина продольных опор	21,556 м пог.	15,397	9,238
— общая длина поперечной обрешетки	8 м пог.	8	20
Необходимый материал:
— общая площадь поликарбоната	12,317 м
— HP (HCP) профиль для листов 2,1 м х 6 м	4 м пог.
— HP (HCP) профиль для листов 2,1 м х 6 м	4 м пог.
— UP профиль	8 м пог.
— термошайбы	62 шт.

Расчет навеса, как правило, производится либо опытным специалистом, либо при помощи программы калькулятора.

Каркас навеса состоит из
Стойки – это профилированные трубы, имеющие в основании пластину с четырьмя отверстиями, предназначенными для закрепления конструкции с помощью анкеров на закладных, забетонированных в площадку. Чаще всего длина стоек – 2,2 метра. В случае, если будет применяться не анкерное крепление, а бетонирование или закапывание в грунт, то длина стойки увеличивается до 2,8 метра.

Арки и фермы – это элементы, усиливающие и укрепляющие конструкцию навеса. Ферм обычно необходимо две, количество же арок и опор зависит от габаритов постройки.

Направляющие – это самые легкие элементы конструкции. На них при помощи термошайб укрепляются поликарбонатные панели. Количество и частота шага направляющих зависит от толщины пластика и от расстояния между несущими продольными опорами.

Монтаж навесов из поликарбоната — изготовление каркаса и кровли

Монтаж навесов из поликарбоната производится следующим образом:

• арки укрепляются на опорах. Крепления должны быть выполнены строго под прямым углом.
• готовые секции, состоящие из арок и опор, фиксируются на закладных с помощью анкеров;
• к стойкам крепятся фермы под прямым углом к аркам;
• на верхнюю часть арок монтируются направляющие.

После того, как конструкция навеса собрана, необходимо покрасить каркас и только после этого приступать к установке кровли из поликарбоната.

Советы профессионалов

Срок службы навеса может быть недостаточно долгим, если при монтаже были допущены ошибки. Надо обязательно учесть следующие моменты:

1. Нельзя пренебрегать температурным расширением поликарбоната. Если листы слишком туго закреплены на направляющих, то при нагревании пластик будет трескаться в местах креплений. Также необходимо оставлять термошвы между отдельными панелями, иначе, при нагревании, поликарбонат может деформироваться. К тому же, вам будет постоянно мешать неприятный скрип трущихся друг о друга листов;
2. Толщина поликарбоната должна строго соответствовать шагу обрешетки и назначению постройки;
3. Для изготовления навеса из поликарбоната следует использовать только предназначенные для этих целей крепежи (термошайбы);
4. Торцы поликарбонатных панелей должны быть тщательно закрыты. При этом нижние края защищаются специальной лентой, легко пропускающей водяной пар, а все остальные — непроницаемой самоклеющейся пленкой;
5. Монтажные работы должны проводиться в заводской упаковке, но сразу после окончания работ ее необходимо удалить, иначе, на жарком солнце она прилипнет к поликарбонату;
6. Ребра жесткости у конструкций арочной формы должны располагаться по дуге;
7. Нельзя использовать поликарбонат, поврежденный во время транспортировки;
8. Для обеспечения УФ-защиты листы должны крепиться вверх той стороной, на которую нанесена защитная пленка. На данной стороне обычно находятся сведения по монтажу и хранению поликарбоната.

Чем резать поликрабонат
Для получения наиболее ровного среза лучше всего воспользоваться высокооборотной пилой или электролобзиком. Для сверления отверстий применимы стандартные сверла. Отверстия должны располагаться не менее, чем в 4 см от края листа и находиться между ребрами жесткости. Диаметр отверстий должен быть примерно на 2 мм шире диаметра ножки термошайбы.

Подготовленные листы крепятся к направляющим с помощью термошайб с шагом в 30 – 40 см. Между листами оставляются зазоры в 2 – 3 мм.

• Кирилл
• Распечатать

Источник: http://lestnitsy-perila.ru/kozyrki-navesy/konstrukciya-navesa-polikarbonata-raschet-proekta-ustrojstvo-ferm.html
