Обрешетка для ондулина

Ондулин (еврошифер) – недорогой кровельный материал, обладающий целым рядом достоинств. Одним из них является

Обрешетка под ондулин: подготовка и монтаж

Битумный шифер – практичный и эстетичный кровельный материал с достаточно продолжительным сроком службы. Чтобы кровля успешно выдерживала эксплуатационные нагрузки, обрешетка под ондулин должна выполняться без малейшего нарушения технологии работ.

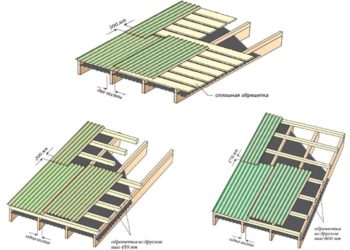

Шаг и материал обрешетки

Одним из конкурентных преимуществ ондулина является небольшой вес покрытия, благодаря чему можно сэкономить на материалах при возведении стропильной системы. Битумный шифер с успехом используется на кровлях с различным углом ската – от 5° и более. Шаг обрешетки для укладки ондулина зависит от уклона кровли.

Если угол уклона кровли составляет от 5 до 10°, следует выполнить монтаж сплошной обрешетки. С этой целью может использоваться :

Укладка кровельного покрытия выполняется с нахлестом в 300 мм и боковым перекрытием в две волны.

Уклон ската крыши от 10 до 15° требует обрешетки, выполненной из брусков сечением 40×50, 50×50, 50×60 мм. Монтаж элементов обрешетки выполняется с шагом 40-45 см. Такой угол наклона позволяет уменьшить нахлест листов ондулина до 200 мм, боковое перекрытие выполняется в одну волну.

Если кровельные работы ведутся на крыше, угол уклона которой составляет свыше 15°, шаг обрешетки под ондулин может быть увеличен до 60 см. В регионах с высокой снеговой нагрузкой рекомендуется сократить расстояние между элементами обрешетки до 45 см, чтобы кровельное покрытие не прогибалось под давлением снежной массы. Обрешетка выполняется с использованием брусков 40×50, 50×50, 50×60 мм. Напуск верхнего ряда кровельного покрытия на нижний должен составлять около 170 см, боковое перекрытие – одна волна шифера.

Размер обрешетки под ондулин рассчитывается после выполнения замеров скатов кровли. На основании полученных данных ведется подсчет кубатуры пиломатериалов с учетом выбранного шага обрешетки. Кроме того, необходимо определить, сколько материала потребуется на контробрешетку – данный параметр зависит от количества стропильных балок, к которым она крепится.

Отдельно ведется расчет материала для монтажа сплошного настила в «особых» зонах :

• в местах примыкания крыши к стенам;
• вокруг дымоходов;
• вокруг слуховых и мансардных окон;
• у карниза;
• под ендовами;
• у конька.

На заметку: к расчетным значениям требуется прибавить 10% на монтажные расходы.

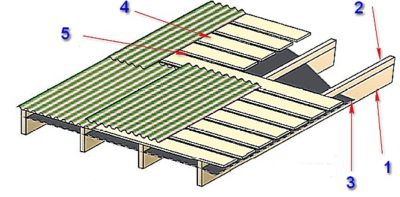

Особенности монтажа сплошной обрешетки

Монтаж сплошного основания для укладки битумного шифера не требует укладки листового материала строго встык. Плиты OSB, влагостойкая фанера, доски могут крепиться с зазором в 2-5 см. Экономия материала в этом случае может составить до 10%, что существенно при монтаже кровли большой площади.

Максимальной экономии на обустройстве обрешетки можно добиться, применяя необрезной тес. Но при этом непременным условием является отсутствие обзола – его необходимо снять при монтаже основания для укладки еврошифера.

При укладке теса желательно чередовать направление элементов – от комля к вершине и от вершины к комлю.

Подготовка материала

Устройство обрешетки под ондулин на жилом доме или хозяйственных постройках преимущественно выполняется из хвойного пиломатериала. Древесина сосны, ели содержит большое количество смолы и успешно противостоит гниению, при этом материал доступен по цене. Для настила под битумный шифер в первую очередь используется брусок 50×40/50/60 мм либо обрезная доска. При этом доска должна быть откалибрована: минимальная толщина элемента составляет 25 мм, требуемая ширина – 100-150 мм.

Если выполнить обрешетку из материала различной толщины, ондулин на месте стыков со временем разрушится. При монтаже настила следует строго следить, чтобы поверхность основания под кровельное покрытие была абсолютно ровной.

Перед тем как приступить к монтажу, пиломатериал следует внимательно осмотреть, чтобы не допустить установку элементов с дефектами древесины или деформированных вследствие коробления.

Подготовленные бруски или доски необходимо качественно обработать защитными средствами против возгорания и биологического разрушения.

поможет разобраться в технологии монтажа обрешетки под еврошифер:

Основные этапы монтажа

Обрешетка под ондулин монтируется после укладки гидроизоляционного слоя и набивки реек контробрешетки вдоль стропильных ног. Затем выполняется обустройство свеса: монтируется карнизная доска, сечение которой должно превышать сечение элемента обрешетки. Вторая доска устанавливается строго параллельно карнизной с промежутком в 280-300 мм. Остальные доски обрешетки крепятся согласно запроектированному шагу.

Чтобы ускорить ход работ рекомендуется использовать деревянный шаблон, равный заданному интервалу между элементами решетки.

В качестве крепежных элементов используются гвозди или саморезы. Если стропила ската образуют идеальную плоскость, крепить доски или бруски можно гвоздями (один гвоздь на каждый конец бруска, по два – на каждый край доски). В случае, когда требуется корректировать высоту расположения элементов обрешетки, чтобы создать настил без неровных стыков, удобнее использовать саморезы. При большой ширине ската доски приходится стыковать между собой. Если требуется соединение нескольких досок, они крепятся в шахматном порядке .

После монтажа решетки требуется проверить геометрию конструкции. Для этого с помощью шпагата замеряются диагонали ската. Если полученные значения не совпадают, необходимо исправить недочеты. На следующем этапе необходимо установить ветровые доски с торцов скатов. Ветровая доска должна быть выше обрешетки на 35-40 мм. Далее, параллельно карнизу, прибиваются коньковые доски.

Качественно выполненная обрешетка для ондулина позволяет обеспечить необходимые функциональные параметры кровли – в процессе эксплуатации конструкция будет способна выдерживать расчетные нагрузки и иметь определенный запас прочности.

Похожие новости

Источник: http://stroykrishu.ru/obreshetka-pod-ondulin-razmery.html

Ондулин: инструкция по монтажу обрешетки и доборных элементов

Ондулин — современный кровельный материал, обладающий прочностью классических покрытий, долговечностью и легкостью монтажа, являющихся результатом применения современных технологий.

Монтажом кровли из ондулина можно заниматься самостоятельно, имея в распоряжении стандартный комплект инструментов и инструкцию, которая прилагается к каждой упаковке. Рекомендации по монтажу составлены с учетом свойств материала:

• Легкости
• Устойчивости к перепадам температуры
• Простой установки, доступной мастерам без большого опыта

Ондулин (еще его принято называть еврошифер) — не содержащий асбеста, экологически чистый строительный материал, изготовленный из волокнистой целлюлозы с минеральными наполнителями, пропитанный термоотверждающимися смолами, дистиллированным битумом, окрашенный.

Горючесть целлюлозы и смол, считающаяся главным недостатком ондулина, компенсируется пропитками-антипиренами, добавляющимися во время изготовления.

Выпускается материал в виде листов, подобных шиферным, и фрагментов типа черепицы. При аналогичных свойствах, размеры листа ондулина отличны от шифера. Черепицу целесообразно применять на крышах сложной конфигурации для уменьшения отходов.

Монтаж обрешетки

Шаг обрешетки

Шаг обрешетки имеет большое значение для долговечности кровли.

Если угол наклона крыши незначительный (до 10 градусов), необходима сплошная обрешетка из OSB, теса, доски, фанеры, это не позволит тяжелой снежной массе продавить листы еврошифера. Длина концевого нахлеста не должна быть менее 300 мм, нахлест сбоку — две волны.

Если угол наклона 10-15 градусов, обрешетка выполняется из брусков 40х50 или 50х50 мм, допустимый ее шаг — 40-45 см. Достаточный нахлест — одна волна и 20 см в длину.

Если кровля выполняется под углом в 60 градусов, шаг обрешетки увеличивается до 60 см. В областях, где снеговая нагрузка стабильно высока — 45 см. Напуск шифера по длине — 17 см, сбоку — одна волна.

Крепление листов ондулина в зависимости от угла крыши

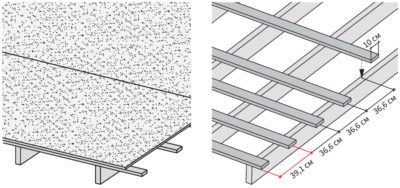

Сплошная обрешетка

Сплошное основание под ондулин нет необходимости устанавливать плотно встык. Между плитами, фанерой или досками допустим зазор в 1-4 см. Так получится экономия до десяти процентов листового материала или доски. Если площадь кровли велика, экономия окажется существенной.

Самой дешевой получится обрешетка, выполненная из теса.

Обрешетка из пиломатериалов

Первой под ондулин монтируется гидроизоляционный слой, вдоль стропильных ног набиваются рейки контробрешетки. Выполняется свес, монтируется карнизная доска. Вторую доску устанавливают параллельно карнизной, расстояние между ними — 28-30 см. Далее шаг выдерживается согласно плану. Доски, брус фиксируются саморезами или гвоздями.

Если расположение стропил таково, что плоскость получается идеально ровной, проще пользоваться гвоздями. Если высоту элементов обрешетки надо корректировать, то предпочтительнее саморезы.

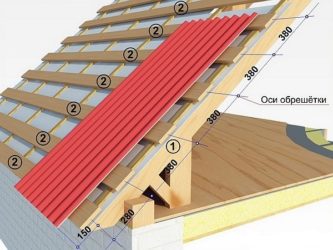

Располагая элементы обрешетки, учитывают расстояние между их осями. Для соблюдения строгой параллели по отношению к карнизу, применяют точный деревянный шаблон.

На широких скатах доски обрешетки приходится стыковать по длине, тогда они располагаются в шахматном порядке. Геометрическую правильность обрешетки проверяют с помощью шпагата, натягиваемого по диагоналям. Если длина не совпадает, находят и исправляют недочеты.

Обрешетка, выполненная качественно, сделает кровлю прочной, способной выдержать расчетные нагрузки.

Кровля крыши ондулином

Листы ондулина выглядят аналогично обычному волнистому шиферу. Разметку на них выполняют цветным карандашом. Для нанесения ровных линий удобно в качестве линейки накладывать ненужный обрезок.

Элементы легко разрезаются циркулярной пилой или обычной ножовкой. Ножовка не застопорится, если слегка смазать ее минеральным маслом.

Вес стандартного листа — около шести килограммов, поэтому осуществить кровлю из ондулина своими руками возможно.

Выбирая место закрепления первого листа, ориентируются по направлению ветра, который преобладает в данной местности. Выбирают нижний край ската, противоположного направлению ветра. Первый ряд составляют целые листы, расположенные с учетом свеса. Первым во втором ряду укладывают лист, разрезанный вдоль пополам.

Фиксируют листы на обрешетке гвоздями. На один лист их необходимо взять 20 штук. Крепят нижний край, от него дважды отступают на треть длины листа и забивают гвозди, пропуская одну волну, начиная с нахлеста.

Чтобы точно направить лист шифера по брусу, ориентируются на натянутую веревку.

Схема укладки листов ондулинаКровля крыши ондулином намного экономичнее, чем кровля каким-либо другим материалом. Однако, если этот фактор не имеет для вас никакого значения, то лучше осуществить кровлю металлочерепицей или профнастилом. Если вы задумываетесь, что лучше ондулин или металлочерепица, все зависит от того, что для вас важнее.

По сути, ондулин — это кровельный материал, который сделан из целлюлозы (бумаги), по-этому по такому параметру как пожаробезопасность он проигрывает и металлочерепице, и профнастилу, и другим кровельным материалам.

Ознакомившись с данной статьей вы узнаете что лучше ондулин или профнастил? Перечисленные и раскрытые технические характеристики каждого материала помогут сделать вам правильный выбор.

Конек, ендовы

Элементы конька начинают закреплять с того ската, который находится против ветра.

К добавочным брускам обрешетки коньковые элементы крепят гвоздями. Крепежные элементы входят в глубину каждой волны.

Ендовы фиксируются фрагментами из того же материала, что и основные листы.

От птиц, мусора и насекомых пространство под кровлей защитит специальная гребенка для вентиляции.

Окно, вентиляционная труба

Если предусмотрено кровельное окно, его фиксируют гвоздями в месте стыка с волнами листов ондулина. Лист, расположенный выше окна, укладывают с нахлестом. Для герметизации расстояния между листами еврошифера и коньком используют специальный заполнитель.

Компании, производящие ондулин, выпускают и вентиляционные трубы, которые необходимо закреплять гвоздями по каждой волне. Для оформления всех стыков используют специальную ленту.

Соблюдая инструкцию по монтажу ондулина, получают качественную, долговечную кровлю, способную выдержать нагрузку от снега и ветра, не испортиться при перепадах температуры.

-инструкция о монтаже ондулина и других элементов

Предлагаем вашему вниманию несколько видео-уроков, которые расскажут о том как осуществить монтаж ондулина и некоторых других элементов.

Инструкция по монтажу листов ондулина и аксессуаров.

Порядок работ по монтажу ендовы.

Этапы работ по установке вентиляционной трубы на кровлю из ондулина.

Кровля ондулином поверх старой кровли.

Источник: http://MegaBeaver.ru/materials/ondulin/ondulin-instrukciya-po-montazhu-obreshetki-i-dobornyx-elementov.html

Крыша своими руками из Ондулина: виды, правила, монтаж

Целлюлозно-битумные кровли отличаются демократичной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из Ондулина, а не из более сложных в обработке материалов. Соблюдая технологию укладки, можно быть уверенным в том, что кровля прослужит не одному поколению!

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

• материал практически не горюч;
• кровля спокойно выдерживает град среднего размера;
• для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

А благодаря разнообразию цветов и форм, можно подобрать кровельный материал для любого случая.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

• Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
• Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
• черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

Требования к обрешетке

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

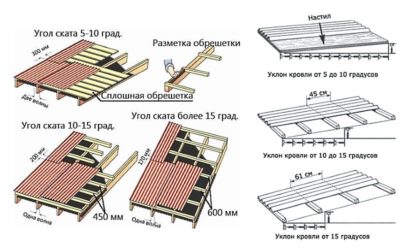

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

• для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
• для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
• для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Посчитать угол наклона и уклон помогут начальные знания геометрии и таблица тангенсов.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

1. Листы начинают крепиться с нижнего правого или левого угла.
2. Нахлест соседних листов – в 1 волну.
3. Нахлест верхнего ряда – 12 см.
4. Свес листа на карнизе – до 3,5 см.
5. Все гвозди забиваются только в верхнюю часть волны строго вертикально.
6. Сначала лист фиксируется гвоздями с четырех сторон – по одному гвоздю в нижний правый и левый угол, и по одному гвоздю справа и слева в соответствии с разметкой, не захватывая верхний край – он будет прибиваться уже вместе со следующим рядом.
7. Важно – крайняя волна, на которую будет укладываться следующий лист, тоже прибивается вместе с верхним листом.
8. Потом низ листа прибивается в каждую волну.
9. После этого центр листа фиксируется гвоздями в шахматном порядке через волну.
10. Укладывается следующий лист внахлест на первый и тоже фиксируется в четырех точках так, чтобы захватить и нижний лист.
11. Второй ряд начинает укладываться в разбежку – первой кладется только половина листа, а дальше уже целые листы.
12. Низ второго ряда прибивается по той же технологии, но при этом гвозди проходят сквозь оба листа, фиксируя таким образом и верхний край нижнего ряда.
13. Третий ряд опять начинается с целого листа.

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

• боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
• концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
• руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.

Оформление отдельных элементов крыши

При устройстве кровли главная проблема – правильно выполнить примыкание материала к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам, придать крыше завершенный вид очень просто даже людям, у которых рука еще не набита на строительстве.

Так, для оформления верхнего края односкатной крыши отлично подойдет щипец или ветровая планка. После укладки битумных листов на торец прибивается карнизная доска так, чтобы она сровнялась с верхним краем листов. На нее укладывается выбранный угловой элемент, а просветы между щипцом и кровлей закрываются специальным наполнителем. После этого щипец фиксируется гвоздями по каждой волне. Точно также закрываются и боковые стороны крыши с ветровой доской.

Конек тоже можно использовать готовый. Он укладывается после того, как крыша полностью застелена листами с обеих сторон. Его монтаж начинается с той же стороны, с которой начиналась укладка кровельного материала – с противоположной направлению ветра. Нахлест конькового элемента – 12-15 см, но нужно следить, чтобы его конец полностью перекрывал верх волны листа. После заполнения щелей между коньком и кровлей можно приступать к фиксации конька гвоздями в каждую волну.

Если же нужно герметизировать стык дымоходной трубы с кровлей, можно воспользоваться специальной герметизирующей лентой и покрывающим фартуком. Для этого, после того, как уже уложены листы Ондулина, на передний край трубы снизу укладывается и обрезается фартук так, чтобы он выходил за трубу на одну волну с каждой стороны. Фартук прибивается в каждую волну.

Поверх фартука сверху клеится герметизирующая лента с заходом на дымоход. По бокам и сзади лента клеится так, чтобы закрыть стык кровли и печной трубы.

Тут фартук укладывать не нужно, просто лента фиксируется гвоздями через каждые 30 см или в верх каждой волны. Верхний край ленты прижимается металлической планкой к дымоходу.

Сзади дымохода укладывается и фиксируется дополнительный лист Ондулина, обрезанный по ширине так, чтобы выходить за края трубы на одну волну.

Боковые примыкания кровли к стене тоже герметизируются лентой для стыков. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью накрывал волну листа. Верхний край ленты прижимают металлической планкой, а нижний прибивают к волне с шагом 30 см.

А вот для горизонтального узла соединения крыши со стеной опять понадобится покрывающий фартук. Он укладывается поверх кровельных листов вплотную к стене и фиксируется по каждой волне.

Поверх, с заходом на стену и сам фартук, клеится герметизационная лента, а ее верхний край прижимается алюминиевой планкой. Что интересно, фартук крепить необязательно, он является декоративным элементом. Герметизацию швов обеспечивает именно бутилкаучуковая лента на алюминиевой основе.

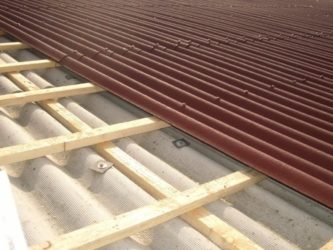

Реставрация старой крыши за пару дней

Если ремонт крыши постоянно откладывается из-за того, что семейству некуда съехать на время снятия и монтажа новой кровли, можно воспользоваться технологией «капюшона», придуманной Ондулин. Благодаря небольшому весу битумных листов, их можно укладывать поверх старого кровельного покрытия, не опасаясь за прочность стропил.

Поверх старой крыши набивается обрешетка, а на нее по стандартной схеме укладываются листы Ондулина. При этом в доме можно спокойно жить, ведь крыша никуда не девается! Детально процесс реставрации крыши со старым шифером показан на видео:

Источник: https://SvoimiRukami.lesstroy.net/krysha/krysha-svoimi-rukami-iz-ondulina/

Как правильно сделать обрешетку под ондулин своими руками – Дизайн и Дом

Любые кровельные материалы укладываются на специальную конструкцию, сделанную из досок или брусьев, которая называется обрешеткой. Она предназначена для равномерного распределения весовой нагрузки, которую создает кровельное покрытие, а также для его надежного крепления к крыше. Каждое покрытие имеет свои нюансы крепления. В этой статье мы расскажем о том, как правильно сделать решетку под ондулин. Но для начала давайте ознакомимся с данным кровельным покрытием получше.

Свойства ондулина и характеристики

Ондулин или еврошифер является одним из лучших материалов для кровли. Его изготавливают из целлюлозы, специального очищенного битума, различных смол, минеральных веществ и пигментов. Благодаря этому он обладает следующими свойствами:

• Необычайно долгий срок службы, по сравнению со своими конкурентами. Гарантийная продолжительность эксплуатации материала составляет 15 лет. Однако, фактически, еврошифер служит около 40 – 50 лет.

• Абсолютно экологически чистый продукт. Ондулин изготавливается из натуральных природных компонентов, это делает его полностью безвредным для человека и окружающей среды.

• Повышенная прочность и стойкость к нагрузкам. При довольно небольшой толщине материала (она составляет 3 мм) покрытие с легкостью выдерживает внушительные массы снега. Подобные результаты достигаются за счет качественной технологии изготовления.

• Ондулин достаточно пожаробезопасен, но в списке самых пожаростойких материалов он не на первом месте. При температуре 260 – 310 °С может произойти возгорание материала.

• Повышенная тепло и влагоизоляция, а также высокая шумонепроницаемость. Она формируется при производстве, когда уже покрашенные и гофрированные листы целлюлозы погружают в расплавленный битум, температура которого достигает 200 °С.

• Небольшой вес и простота укладки покрытия при монтаже. Материал обладает очень маленькой массой 6,5 кг. Это позволяет сделать кровлю крыши самостоятельно, что значительно экономит средства покупателя.

Исходя из вышеперечисленного, можно сделать вывод, что ондулин заслуженно занимает лидирующее место среди кровельных материалов. Теперь перейдем непосредственно к процессу обрешетки крыши под ондулин.

Особенности монтажа обрешетки под ондулин

Помимо материала, на конструкцию обрешетки под ондулин также влияет и угол наклона крыши. Если он не более 10 градусов, то конструкция принимает вид сплошного настила. Для него подойдут доски, обладающие толщиной не менее 2,6 см, либо влагостойкая фанера. Для экономии времени и средств допускается делать зазор между досками в 3 – 6 см. Это позволит сохранить 10% расходного материала. Для такой конструкции схема укладки листов ондулина будет следующей: верхние листы устанавливаются внахлест не менее 30 см на последующие и боковым перекрытием в две волны.

Если угол наклона крыши находится в пределах 10 – 15 градусов, то для создания обрешетки используется брус. Он должен крепиться перпендикулярно стропилам. Подходящий для конструкции брус должен обладать сечением 50 на 50 м, либо 45 на 50 мм. Расстояние между осями поперечных элементов должно быть равно 45 см. Верхний напуск в данном случае должен составлять с 200 мм, а боковой настил делается в одну волну.

При угле наклона крыши превышающем 15 градусов шаг между брусьями увеличивается до 60 см. Однако, если дом находится в зоне обильного выпадения снега, то для большей надежности шаг можно оставить прежним – 45 см. Но это повлечет за собой дополнительные расходы. Верхний напуск в подобной ситуации будет равен 170 мм, а боковой настил останется без изменений (одна волна). Для крепления обрешетки лучше всего взять саморезы, это позволит исправить неровность стропильного каркаса при необходимости.

Необходимые приготовления для монтажа обрешетки

Для монтажа конструкции предпочтительнее всего сухая и теплая погода. Но для начала нужно подготовить все необходимые инструменты для монтажа обрешетки под ондулин своими руками. Вам понадобятся:

• Рулетка для произведения всяческих замеров;
• Строительный уровень;
• Шуруповерт или молоток непосредственно для монтажа;
• Ножовка по дереву;
• Болгарка;
• Мелки или карандаш, чтобы делать пометки;
• Малярный шнур, чтобы можно было правильно отложить расстояние от края;

Помимо всего прочего понадобятся и крепежные элементы, к которым относятся саморезы, гвозди для шифера с уплотнительными шайбами и специальная пленка для гидроизоляции. Важно, чтобы все изделия из дерева, которые будут использованы для создания обрешетки, прошли обработку антисептическими средствами. Это необходимо, чтобы дерево не испортилось со временем или под воздействием природных факторов.

Еще одним мероприятием перед установкой обрешетки является проверка стропильного каркаса на правильную форму и геометрию. Делается это обычно при помощи шпагатов, которые натягиваются вдоль карниза и конька. Проверка должна показать, что диагонали, находящиеся в плоскости кровли, равны. При обнаружении нарушений каркас крыши необходимо откорректировать.

Важные особенности установки покрытия

Непосредственно перед укладкой ондулина к обрешетке крепятся ветровые доски, щепцы и специальные фартуки. Только после этого можно переходить к монтажу кровельных листов. При этом от рабочего требуется точное соблюдение инструкции, которая прилагается к купленному материалу. Несоблюдение правил и рекомендации производителя приведет к дополнительным финансовым затратам и плохому качеству конструкции.

[stextbox id=”info” caption=”Совет!” color=”FFFFFF” ccolor=”FFFFFF” bcolor=”39A114″ bgcolor=”39A114″ cbgcolor=”39A114″ bgcolorto=”39A114″ cbgcolorto=”39A114″]Крепежные элементы и кровельный материал требуется покупать у одного и того же поставщика продукции, так как это обеспечит их единую цветовую гамму.[/stextbox]

Установка кровельного покрытия начинается со стороны противоположной ветреному краю крыши. После этого от него отступают 6 – 8 см и отмечают это расстояние малярным шпагатом. Чтобы облегчить установку покрытия, нужно второй ряд и все четные последующие укладывать с половины листа. Это сделает угловые более крепкими. Ведь они окажутся выполнены в три слоя и стыки их соседних рядов будут удалены в стороны. Именно эта интересная особенность отличает монтаж ондулина от всеми известного шифера.

Листы, образующие карниз, крепятся к обрешетке более надежно. Для этого крепежные элементы – гвозди усаживаются в каждую волну материала. Важно не создавать пробелы в креплении. Для этого на лист кровельного покрытия должно уходить не менее 20 особых гвоздей. Они имеют под шляпкой резиновую прокладку. Подобным образом обрабатываются и стыки материала.

При установке кровли ни в коем случае не должно возникать натяжки листов. Это приведет к снижению качества конечной работы. Поэтому материал сначала укладывается на обрешетку и только после этого выполняется его фиксация гвоздями. В процессе монтажа нередко требуется подгонять размеры или придавать кровельным листам нужную форму. Для этого вам потребуется вооружиться ручной или циркулярной пилой. Если данных инструментов под рукой не оказалось, то можно использовать также ножовку или нож, смоченные машинным маслом, чтобы не возникло заеданий. Оставлять пометки на ондулине лучше всего мелками или карандашом.

Источник: https://rumpus.ru/remont/napravlyayushhie-dlya-gipsokartona-vidy-i-razmery/

Обрешетка под ондулин: рекомендуемые шаг, размеры и крепление

В технологии кровельных работ нет мелочей, поэтому обрешетка под ондулин или другой материал должна быть жесткой и прочной.

Когда здание выведено «под крышу», то считается, что главная часть работ выполнена.

После этого можно приступать к отделочным работам, устанавливать окна, монтировать систему отопления.

Но если обрешетка, на которую крепится кровельный пирог, будет собрана неправильно, то ветер и другие атмосферные явления в короткие сроки способны нарушить целостность конструкции.

Ондулин, как и рубероид, нужно крепить на надежную основу – на обрешетку, которая собрана по соответствующим правилам и нормам.

Конструкция обрешетки

Кровельный материал выбирается в зависимости от формы крыши. Двухскатные кровли получили самое широкое распространение на тех широтах, где зимой выпадает большой объем снега.

Шифер и металлочерепица подходят для таких климатических условий лучше всего.

Сборка обрешетки для монтажа листов шифера делается с определенным шагом. Обрешетка для ондулина имеет схожие размеры и пропорции.

Ондулин появился на рынке несколько лет назад и быстро получил широкое распространение в строительстве индивидуальных домов.

Иногда его называют еврошифер. Этот шифер из Европы обладает высокой прочностью и гибкостью.

Физические свойства материала (в том числе и толщина) учитываются при сборке обрешетки. Строители с большим стажем знают, как нужно укладывать рубероид.

Он долго и надежно служит в том случае, когда уложен на сплошную твердую основу.

Любое, даже не значительное провисание приводит к порыву материала.

Обрешетка под ондулин собирается с таким расчетом, чтобы расстояние между поперечными досками было минимальным. Величина промежутка между досками определяется углом ската крыши.

Если скат имеет уклон менее пяти градусов, то обрешетка делается сплошной.

Когда уклон находится в пределах 10–15 градусов, то расстояние между досками можно сделать 40 см.

Если уклон крыши более 15 градусов, то расстояние между досками увеличивается до 60 см.

При ведении работ, шаг обрешетки под ондулин необходимо строго выдерживать.

Качественный пиломатериал способствует выполнению этого условия.

:

Надежное крепление ондулина обеспечивают:

• брус размером 5х5 или 5х6 см;
• доска обрезная размером 15х2,5 или 25х2,5 см.

Даже при жесточайшем дефиците бюджета, использовать горбыль или некромленую доску при сборке обрешетки не рекомендуется.

Прежде чем крепить ондулин, необходимо обработать деревянные поверхности антисептиком и составом против возгорания.

Особенности монтажа обрешетки

Для того чтобы кровельный материал служил долго и надежно, обрешетка под ондулин должна устанавливаться без грубых нарушений.

Размеры и форма крыши берутся в расчет при комплектации материалов и организации работ.

Крутые скаты, которые характерны для готического стиля, требуют применения качественных и высоких по стоимости материалов.

Современные коттеджи имеют сложную конфигурацию кровли и обрешетки для ондулина могут иметь типовые отличия на разных участках.

В каждом определенном случае применяются конкретные материалы и инструменты. Кровля домов стандартной постройки выполняется по общим правилам.

Сплошная обрешетка

На протяжении длительного периода для кровли хозяйственных построек и жилых домов небольшого размера использовался рубероид.

Он хорошо себя зарекомендовал на кровлях с небольшим уклоном. Банька на огороде или курятник во дворе надежно защищались этим материалом от осадков.

:

Сегодня сплошную обрешетку для ондулина используют все чаще. На практике сплошную обрешетку «сколачивают» из плахи, необрезного теса, влагостойкой фанеры.

Доски и плиты могут крепиться с зазором до 5 см. Главное, что нужно сделать в этом случае, добиться ровной поверхности, на которую будет укладываться ондулин.

Обрешетка в «особых зонах»

Конфигурация крыши на многих современных и старинных зданиях имеет сложные очертания.

Даже на двускатной крыше приходится проводить специальные расчеты при укладке кровельного материала вокруг дымоходной трубы.

Специалисты выделяют следующие зоны, которые требуют повышенного внимания:

• место примыкания крыши к стене;
• вокруг мансардных окон;
• возле карниза.

В любом случае, обрешетки для ондулина должны соответствовать всем основным требованиям по геометрическим параметрам и по прочности крепления.

Последовательность монтажа

Строительство любого здания ведется по определенному плану и в строгой последовательности. После возведения стен — наступает время кровельных работ.

Первым делом устанавливаются и крепятся стропила.

По своему назначению стропила являются несущей конструкцией, на которой держатся все прочие элементы.

Затем укладывается гидроизолирующие и утепляющие материалы. После чего собирают и крепят обрешетку для ондулина.

В зависимости от того, как установлена обрешетка, будет определен период службы и внешний вид кровли.

После крепления обрешетки — необходимо проверить геометрические размеры конструкции. Сделать это можно измерив и сравнив длину диагоналей четырехугольника.

Фигура должна быть строго прямоугольная. Иначе листы ондулина будут закреплены не равномерно.

В свое время, когда широко использовался рубероид, не требовалось особой точности. Но и служил он гораздо меньше, чем современный кровельный материал.

Для того чтобы добиться точности геометрических параметров, нижнюю доску или брус обрешетки закрепляют в последнюю очередь.

Этот элемент служит для завершающей регулировки.

Инструменты и материалы

Ондулин является долговечным и технологичным кровельным материалом. С ним легко работать даже кровельщикам, имеющим минимальный опыт.

По некоторым параметрам он напоминает рубероид. Надежность кровли из этих материалов зависит от точного выполнения инструкций и практических рекомендаций.

Ондулин обладает малым удельным весом и легко режется пилой-ножовкой или электрическим лобзиком. При необходимости его можно уложить на старую шиферную кровлю.

Такой способ позволяет выполнить работы быстро и с минимальными затратами.

Качество кровли напрямую зависит от качества материалов, из которых делается обрешетка.

Если брус или доска будут иметь отклонения в геометрических параметрах, то основа для укладки ондулина также окажется с дефектами.

Когда укладывается рубероид, то мелкий камушек может стать причиной нарушения целостности покрытия.

Подобная ситуация возникнет в том случае, когда обрешетку для ондулина делают из не просушенных или деформированных пиломатериалов.

Инструменты, которыми пользуются специалисты при установке кровли, хорошо знакомы. Это измерительная рулетка, пила, молоток, топор и кровельные гвозди.

:

Для контроля точности установки тех или иных элементов, требуется ватерпас и шнур, с помощью которого обозначаются необходимые размеры и границы.

Важно, чтобы работники, которые занимаются установкой обрешетки, имели достаточный опыт выполнения этого вида работ.

Источник: https://www.stoydiz.ru/krovlya/obreshetka-pod-ondulin.html
