Обрешетка для профлиста на крышу

Обрешетка под профнастил: выбор и установка

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:— Прочность— Универсальность— Долговечность— Легкость

— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

• Для гофрированного листа марки С20 обрешетка должна быть сплошной
• С35 — шаг не более 30 сантиметров
• С10 — сплошная обрешетка
• С21 — стандартная, с шагом 30 см
• С44 — подходит разреженная основа

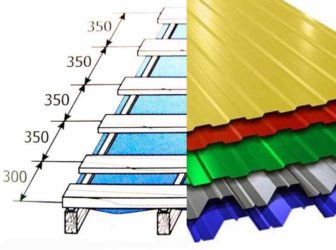

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

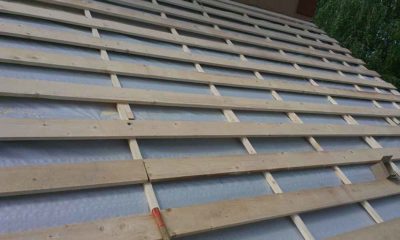

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

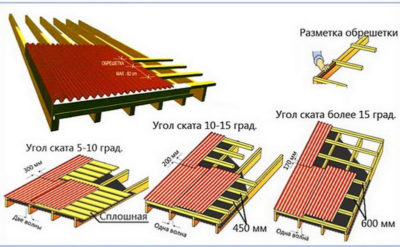

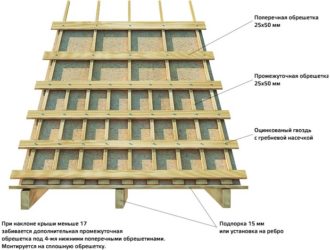

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

о обрешетке под профнастил

-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

Источник: http://MegaBeaver.ru/stroim-dom/krovlya/obreshetka-pod-profnastil-vybor-i-ustanovka.html

Обрешетка под профнастил — основа кровельной системы

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Маркапрофлиста	Уклонкровли,град.	Толщинапрофнастила,мм	Шаг обрешеткипод профлист
НС-8	Более 15°	0,55	Сплошная
НС-10	до 15°	0,55	Сплошная
более 15°	0,55	300 мм
НС-20	до 15°	0,55… 0,7	Сплошная
более 15°	0,55… 0,7	500 мм
С-21	до 15°	0,55… 0,7	300 мм
более 15°	0,55… 0,7	650 мм
НС-35	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000мм
С-44	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000 мм
Н-60	не менее 8°	0,7, 0,8, 0,9	3000 мм
Н-75	не менее 8°	0,7, 0,8, 0,9	4000 мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила как показано на рисунке.

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/obreshetka-pod-profnastil.html

Расстояние между обрешеткой под профнастил — Лучшие фасады частных домов

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор.

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Обрешетка под профнастил: шаг, устройство, как сделать, расчет, видео
Устройство и шаг обрешетки под профнастил. Как влияет марка профнастила на выбор шага и сечение обрешетки. по технологии монтажа

Источник: vseokrovle.com

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

Источник: https://luchiefasady.ru/rasstoyanie-mezhdu-obreshetkoy-pod-profnastil.html

Установка обрешетки и стропильной системы под профнастил для мансардной крыши

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

• НС8: более 15 градусов, 0,55 мм – сплошной шаг;
• НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
• НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

https://www.youtube.com/watch?v=EasyYktXJYg

Устройство стропильной системы

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет свои отличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

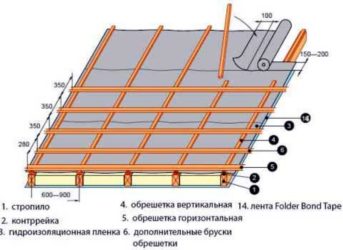

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

1. Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
2. Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
3. На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
4. Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

2017-01-18

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/obreshetka-i-stropily.html

Устройство и установка обрешетки под профнастил

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами.

Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды.

Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием.

Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения.

Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов	50 см
С-21	до 15 градусов	30 см
более 15 градусов	65 см
С-44	до 15 градусов	50 см
более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов.

Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе.

Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок.

Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок.

Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки.

Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе.

Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Источник: https://kryshagid.ru/profnastil/obreshetka.html
