Обрешетка для софитов

Монтаж и выбор материалов для подшивки свеса крыши

Обустройство крыши — комплексное мероприятие, которое включает в себя не только монтаж кровельной и водосточной системы. Большинство домов спроектированы с учетом необходимого выпуска кровли со всех сторон относительно фасада задания. Такая технология служит дополнительной защитой стен и фундамента от дождя и других атмосферных явлений. А раз есть такой свес, значит его необходимо декоративно обустроить, чтобы уберечь стропила и обрешетку от попадания влаги и придать дому завершенный внешний вид. Как выполняется подшивка свесов крыши, какие материалы и комплектующие можно использовать — разъясним ниже.

материала:

Карнизный и фронтонный свесы и их назначение

В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).

Карнизный свес образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.

Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.

Варианты выноса крыши: слева — карнизный, справа — фронтонный

И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге.

Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал.

Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.

Виды карнизной подшивки

В соответствии с архитектурными предпочтениями застройщика устройство кровельной подшивки по карнизу можно исполнить двумя способами.

1. Вдоль стропильной системы (без короба)
2. Перпендикулярно стене дома.

В первом случае стропильные ноги, выходящие за пределы стен, изнутри подбиваются обрешеткой для дальнейшего оформления свеса доской или софитами. Таким образом он смотрится более эстетично благодаря естественному продолжению крыши.

Вариант подшива по стропилам

Но такой способ не всегда удобен, т.к. большинство специализированных отделочных материалов и комплектующих изготовлены для горизонтального варианта отделки, где свес крыши и стена расположены перпендикулярно (под углом 90 градусов) друг другу. Для этого монтируется специальный короб, на который в дальнейшем набивается отделочный материал.

Выпуск крыши с коробом

На фото слева карнизный короб завершается на одном уровне со стеной, а справа продолжается до фронтонного выступа.

Материалы для отделки свесов

На строительном рынке элементы для декорирования свесов представлены в широком ассортименте. В качестве основного сырья для изготовления можно выделить металл, ПВХ (пластик/винил) и дерево. Во всем мире пользуются большой популярностью готовые софиты с необходимым набором аксессуаров для удобной и быстрой установки. Кроме простоты монтажа среди преимуществ такого материала можно выделить разнообразие цветового решения и долговечность.

Металлические софиты

Стальные элементы изготавливаются под заказ в виде панелей длиной от 0,5 до 8 метров. Также можно приобрести готовые изделия стандартных размеров: 2,4 и 3 метра (значения кратны ширине свеса 600 и 500 мм, соответственно).

По внешнему виду материал чаще всего имитирует натуральный брус или доску. Ширина панели зависит от профиля и варьируется в пределах 240-305 мм. Наиболее известны двойные и тройные софиты.

Виды металлических софитов: слева — двойной, справа тройной профиль

На изображении видно, что все элементы имеют перфорацию — небольшие отверстия, расположенные частично или по всей площади материала. Их назначение заключается в притоке воздуха через карниз в подкровельное пространство. Подробнее о естественной циркуляции воздуха под кровлей читайте в материале «Контробрешетка: зависимость от уклона и длины ската крыши». Статья подробно описывает все основные моменты, указывает зависимость необходимой площади отверстий карнизного свеса от значения площади крыши.

Перфорированные софиты необходимы только при монтаже карниза. Отделка выпусков со стороны фронтона может быть выполнена изделиями без вентиляционных отверстий.

Известны несколько видов металлических софитов:

• Медные;
• Из оцинкованной стали с полимерным покрытием (о видах полимеров см. в этой статье);
• Алюминиевые. Также возможно исполнение с цветным слоем.

Рекомендуемая толщина от 0,45 до 0,5 мм. Оцинкованные и алюминиевые материалы с лакокрасочным покрытием изготавливаются в широком ассортименте цветов каталога RAL и RR, а также с рисунком и текстурой под дерево, кирпич или камень.

Пластиковые софиты

Софиты из пластика наиболее популярны благодаря невысокой цене и легкости монтажа. По составу разделяются на два вида: виниловые (ПВХ — поливинилхлорид) и акриловые (усовершенствованные с применением специальных полимеров). В основном выпускаются длиной 3 м и шириной 0,305 м с тремя секциями.

По вентиляционным свойствам пластиковые панели различаются на:

• Перфорированные (все 3 секции имеют отверстия);
• С частичной перфорацией (отверстия только в центральной секции);
• Сплошные (без перфорации).

Виды пластиковых софитов

Оформление свеса крыши профнастилом

Более экономичный вариант относительно изложенных выше. В качестве дополнительных элементов можно использовать аксессуары от металлического софита. Наиболее привлекательно смотрится профиль C-8 (или 10) или обыкновенный цветной плоский лист. Высокий профлист (20, 21 и т.д.) в данном случае не подойдет. Минусом такого варианта является отсутствие вентиляционных сечений, поэтому придется устанавливать дополнительные приточные решетки.

Вентиляционные решетки в подшивке

Также, в отличие от готовых панелей, крепления на металлическом листе будут заметны. Между собой их лучше соединять саморезами с пресс шайбой в цвет профнастила, либо короткими кровельными саморезами (4,8х19 мм).

Деревянная подшивка

Здесь в качестве материала используются влагостойкие породы дерева: самые популярные и доступные — лиственница и осина. В установке не должно возникнуть особых трудностей. Единственное, нужно понимать — природные ресурсы имеют свойство со временем изменять геометрические размеры, что может сказаться на внешнем виде обустраиваемого объекта. Правило распространяется на ОСП и влагостойкую фанеру.

Открытые стропила

Многие предпочитают вовсе не использовать никаких дополнительных материалов. В местах выноса крыши прибивается сплошная обрешетка, она же будет скрывать кровлю от посторонних глаз. Стропила ровно подрезают и при необходимости обрабатывают декоративным влагостойким лаком или краской.

Оформление свеса без дополнительных материалов

Для реализации такого способа нужно сделать правильную обрешетку на этапе возведения крыши.

Инструкция по монтажу софитов. Два способа + видео

Перед началом работ необходимо ознакомиться с комплектующими для софитов. Некоторые доборные элементы используются при монтаже сайдинга. Например, внешний угол или завершающий (финишный) профиль. Обычно размер угла 50х50 мм, длина элементов 3 м.

Внешний угол и финишный профиль

Также есть специализированные аксессуары для устройства софитов: для торцевой отделки используется J-фаска («джэй» или «джи»), а для крепления панели в углу стены предназначен J-профиль.

J-фаска и J-профиль

В зависимости от предпочтений и условий технология устройства торцов может быть выполнена тремя комбинациями.

В первом варианте используем комбинированную J-фаску и финишный профиль.

1-ый способ: отделка торца при помощи j-фаски

Необходимо принять во внимание, что джэй-фаска обычно выпускается шириной 200 мм. Этого значения должно быть достаточно. В противном случае нужно воспользоваться способами, приведенными ниже. Если ширина торца меньше, отрезаем от планки лишнюю часть и заводим ее в изначально установленную завершающую планку.

Если торец слишком широкий, можно воспользоваться альтернативным вариантом с применение внешнего угла. А на вертикальную область также установить софит.

2-ой вариант с использованием внешнего угла

И, наконец, еще одна комбинация, в которой наружный угол заменяем J-профилем. Способ самый экономически выгодный, т.к. джэй-планка раза в 4 ниже стоимости угла.

3-ий вариант: монтаж с J-профилем

Для угловых соединений софитов между собой можно использовать H-профиль, либо два джэй-профиля.

Угловые соединения софитов

1. Монтаж горизонтального выпуска крыши с использованием короба

Поэтапно рассмотрим установку софитов при выносе, расположенном перпендикулярно стене. Для этого нужно подготовить специальный короб, который будет опорой для всей конструкции подшивки. Закрепляем к стене брусок таким образом, чтобы его край был на одном уровне с нижней точкой стропилы.

Схема монтажа короба

Далее прибиваем к торцу стропил лобовую доску или несколько в зависимости от ширины. Измеряем расстояние от стены до лобовой доски: именно таких размеров нужно нарезать софиты. Производим подшив согласно изложенным выше инструкциям.

Монтаж софитов

2. Подшивка свеса без короба

Для оформления крыши пластиковыми элементами понадобятся следующие инструменты: уровень, карандаш, рулетка, уголок, шуруповёрт, нож, молоток, ножовка и шнур.

Пошаговый пример подшивки сайдингом или софитом. Работа осуществляется с внутренней стороны стропил, без устройства короба. Применяемые материалы: сайдинг и софит с центральной перфорацией и белого цвета, угол наружный, J-профиль, саморез с пресс шайбой 4,2*16 оцинкованный острый (по дереву), гвозди, доска обрезная 25*120 мм.

Перед монтажом убедитесь, что стропильные бруски подрезаны на одинаковом расстоянии и параллельно плоскости стены дома.

Для начала по низу от первой и до последней стропильной ноги натягиваем шнур. Это нам покажет, на каком уровне лучше установить лобовую доску. В данном случае ширина составила две доски с небольшим зазором. Фиксируем их гвоздями к торцам стропил. Теперь необходимо установить угол наружный для дальнейшего монтажа сайдинга. Планку фиксируем саморезами с пресс шайбой. Правильность установки легче контролировать натянутым шнуром. Комбинированная фаска в данном варианте не подходит, т.к. рассчитана на монтаж софита под 90 градусов относительно торца.

Установка наружного угла для сайдинга и софита

Когда уголок установлен, можно заняться монтажом панелей сайдинга на торец. Нарезаем его нужной длины. Как правило, длина равна ширине среза стропилы. Лучше подготавливать по две или три штуки, так как размеры могут незначительно отличаться. При вертикальной установке соблюдаем фиксацию на замок. Так же каждую панели крепим саморезами. Нижняя часть будет «входить» в угол, а верхнюю можно завести под карнизную планку или установить завершающий профиль.

С торцевой части стропильной системы крепим панели сайдинга

Для оформления нижнего свеса лучше использовать софиты (в данном случае тройные с центральной перфорацией). Устанавливается он аналогично сайдингу. Один конец вставляется в наружный угол, а второй в J-профиль. Между собой панели защёлкиваются при помощи замкового соединения. К обрешётке крепятся саморезами ПШ. Обрезать панели удобно при помощи обычных ножниц по металлу или ножовки по дереву.

Софит со стороны карнизного свеса

Устройство торцов крыши

Подшив со стороны фронтона в отличие от карниза осуществляется под прямым углом к стене дома. Поэтому монтаж торцов можно производить при помощи J-фаски или внешнего угла. Какой вариант выбрать — решает застройщик. Иногда таким элементом может оказаться кровельная ветровая планка при условии, что ширины нижней полки будет достаточно.

Ветровая планка и фаска с торца дома

инструкция

Для наглядности и учетом всех тонкостей устройства пластиковых софитов предлагаем посмотреть видео. В материале лаконично изложены моменты по монтажу подшивки свесов крыши и установки панелей от компании VOX.

Источник: https://KrovPortal.ru/komplektaciya/podshivka-svesov-kryshi-sofity/

Обрешетка под софиты

Софит — тот же сайдинг, который предназначен производителем для потолочных работ и является потолочным сайдингом. В переводе с итальянского языка слово софит – потолок. В строительстве он появился не так давно, но очень популярен. Он применяется на промышленных объектах и при отделке крыш в жилых домах. Если для отделки дома вы хотите выбрать сайдинг, то комплект софиты-сайдинг, это что вам нужно.

Предназначение софитов

При обшивке фронтонных и карнизных свесов крыш применяются софиты, также их основная задача заключается в вентиляции под крышей. Сами софиты и сайдинг, украшают дом придавая ему красивый вид, декоративный стиль и подходят к любому крову. При довольно горизонтальной подвеске сохраняется в этой конструкции необходимая жёсткость. В горизонтальной и в любой плоскости индивидуальность конструкции софитов даёт возможность их длительного использования.

Виды софитов

Внешний вид их представляет панель, которая разбита на три части: медь или алюминий полимерного покрытия либо пластик.

Панель может быть трёх видов:

1. Потолочная панель перфорированная полностью применяют при обшивке выступающих частей крыши – фронтонов, козырьков, свесов, коньков, потолков и беседок.
2. Потолочная панель перфорированная частично, применяется для подкровельных работ.
3. Потолочная гладкая панель без перфорации подходит для внутренних отделочных работ.

Софит в зависимости из какого материала он изготовлен, может быть коричневого либо белого цвета: виниловый, металлик.

Панель бывает 3,0–3,8 метра в длину и 30 см в ширину.

Свойства говорят сами за себя и выгодно выделяют панели среди других обшивочных материалов:

• своей прочностью может противостоять разным воздействиям с окружающей среды;
• экологически чистый, не токсичен и выдерживает высокую и низкую температуру;
• долго служит в использовании;
• поддаётся лёгкому монтированию при разных видах кровли и разновидности крыш;
• обладает долгосрочной службой кровли, сохраняя при этом вентиляцию;
• дополнительный уход за сайдинг софитами необязателен.

Стоимость их зависит от того, из какого материала они изготовлены. Цены есть доступными, но софит из металлосайдинга по стоимости дороже, чем виниловый.

Подшивка крыши софитами

Чтобы монтаж софитов был лёгким, на панелях имеются специальные замки. Подшить кровлю своего дома софитами получится своими руками, если вы решили отбить её сайдингом. В основном используются виниловые панели.

Можно найти дополнительную информацию о преимуществах подшивки крыши сайдингом в издании «Отделка дома». Можно учитывать некоторые нюансы при креплении софитов и сайдинга, хотя они крепятся почти одинаково. Чтобы понять как прикрепить их по инструкции, можно посмотреть где будет видна их установка.

Совет: чтобы обеспечить хорошую вентиляцию, лучше подобрать для подшивки софиты с частичной перфорацией, и тогда пространство под крышей будет хорошо проветриваться.

Необходимо соблюдать некоторые правила при подшивке крыши:

• материал для использования в работе необходимо хранить при температуре, не превышенной 60° C;
• панель должна свободно двигаться после закрепления в горизонтальной направленности;
• на замки не должно быть давления при закреплении сайдинга;
• крепление осуществляется саморезами;
• зазор в 1 мм должен быть между саморезом и панелью;
• запрещено между углом и панелью применять герметику.

В два этапа происходит установка софитов:

1. Монтаж принимающих профилей;
2. Монтаж софитов.

Примеры установки софитов

Монтаж принимающих профилей

Перед началом установки происходит монтирование принимающих профилей. Нижней частью крыши выступающей из-за плоскости стены считается кровельный свес. Свес крыши бывает открытым или закрытым, при этом принимающими профилями могут являться J-профиль или J-фаска. В случае появления искаженности в профиле, приходится полностью по длине крыше делать обивку деревянными прокладками, затем проводят линию на стене параллельно нижнему краю фронтона. Сделать пометки нужно на одном расстоянии и в одном положении, чтобы принимающие профили с внутренними пазами были одинаково расположены на стене и на свесе кровли.

Важно! Когда делают монтаж открытых свесов к стене крепят F-профиль, а при монтаже закрытого свеса J-профиль, так как это очень важный шаг и F или J-профили должны сделать опору для панелей.

Между закреплениями, взглянув по технологии, расстояние между ними должно иметь не более 40 см, а если скат кровли будет более чем на 40 см, то нужно устанавливать дополнительный брус и дополнительно к нему крепить панель.

Установка софитов

Высчитываем длину их и затем отнимаем с неё 6 мм для технологического зазора, отмерили и смело можно резать панели.

Проводить установку панелей потом совсем несложно.

Концы панелей вставлять — один в жёлоб пристенного принимающего профиля, а второй конец — в противоположный ему профиль, зазоры, которые оставили необходимы как раз для этого, но не для нагревающейся деформации.

Панели соединяются с помощью замочного соединения.

Оформление угла поворота

Угол можно оформить несколькими способами: простым и сложным.

Простой способ — это прямые панели сходятся до упора в угол и на повороте к следующему ряду панелей присоединяются. J – профилем закрывают кромку.

Сложный способ — это обрезание панелей под углом в 45 градусов. Сначала монтируют H-профиль по диагонали к углу и он служит опорой панелям, а также к нему крепятся панели и присоединяются друг к другу.

Совет: при монтировании сайдинга на стене, крепят последнюю резаную панель под крышей, а вначале, конечно, лучше установить софиты.

Последний этап – это установка финишной планки. Её крепят к карнизу дома либо на внутренний угол, чтобы соединить их с верхним рядом панелей фронтона и придать хороший вид выполненной работе.

Сайдинг софиты, послужат защитой вашего дома и станут единым целым с вашим домом, украшая его при этом .

Источник: https://stroyka.ahuman.ru/obreshetka-pod-sofity/

Техника монтажа софитов

Для окончательного оформления выступающих частей крыши используется специальная комплектующая сайдинга. Она называется софит. Монтаж софитов осуществляется для следующих частей здания:

• скатов крыш;
• фронтонов;
• карнизов;
• козырьков.

Кроме декоративного оформления он выполняет также и защитную функцию. Софиты защищают пространство под кровлей от атмосферных осадков и обеспечивают необходимую вентиляцию.

Разновидности панелей

В зависимости от эксплуатационных требований софиты могут быть сплошные или перфорированные. Для фронтонов используются сплошные панели. А в тех случаях, когда требуется наличие вентиляции и отвод испарений, выполняется монтаж софитов с частичной перфорацией. Полоса с отверстиями на таких панелях располагается по центру. Вентилируемая область предотвращает образование плесени под сайдингом.

Полностью перфорированные изделия используются чаще всего. Ими оформляют не только выступающие элементы кровли, но и беседки и открытые веранды. Облицовка софитами этого вида обеспечивает хорошую вентиляцию находящегося под ней пространства, также она позволяет сохранять конструкции крыши без ремонта длительное время.

Софиты изготавливаются в виде полосы с тремя секциями. В качестве материала могут использоваться:

• алюминий;
• оцинкованное железо;
• винил;
• древесина;
• медь.

Каждый вид софитов имеет не только качественные особенности, но и предусматривает различные способы крепления.

Алюминиевая панель

Используется этот элемент как для частных домов, так и для многоэтажных сооружений. Защитная пленка на поверхности материала препятствует негативному влиянию ультрафиолетовых лучей и противостоит температурным перепадам окружающей среды.

Также алюминиевый софит толщиной 1,6 мм с достоинством выдерживает любое термическое воздействие. Полимерное покрытие поверхности позволяет получать продукцию разнообразных оттенков. Алюминиевый софит отличается невысокой стоимостью, хорошими эксплуатационными характеристиками и простотой монтажа.

Оцинкованный сайдинг

Он представляет собой лист стали, покрытый слоем грунта и полимером. Софит металлический не боится ни влаги, ни огня. Такое покрытие отличается надежностью и долговечностью при невысоком показателе стоимости.

Изделия из оцинкованной стали имеют достаточно большой вес, поэтому в случае его применения требуется специальное крепление. Также для разрезания листов необходимо использование специального оборудования, что значительно затрудняет процесс монтажа своими руками.

Виниловая обшивка

Имеет наибольшее распространение благодаря универсальным свойствам винила. Как сплошная, так и перфорированная панель из этого материала имеют небольшой вес и способность воспринимать температурный диапазон от -50 до +50°С. Также виниловый софит не подвержен воздействию биологической среды, на его поверхности не образовывается плесень и грибок.

Простота монтажа позволяет выполнять работы своими руками. В случае необходимости можно с легкостью заменять изношенные участки обшивки. Виниловый софит является бюджетным вариантом, ввиду своей невысокой стоимости.

Древесный композит

В качестве сырья может использоваться древесина хвойных и лиственных пород. Смешиванием древесного композита с полимерами в определенной пропорции, получается основа для производства облицовочного материала. Поверхность изделия покрывается акриловыми красителями. Они защищают структуру материала от разрушения.

Полученные изделия обладают хорошей прочностью, но область применения продукции ограничена. Связано это с тем, что облицовочная поверхность требует специального ухода и обработки. Панели этого вида выпускаются в двух размерах — 115 и 155 мм.

Медный профиль

Это самый надежный, но и дорогостоящий вариант. Медные панели способны выдерживать температурный диапазон в пределах от –60°С до +150°С, причем срок эксплуатации софитов может достигать 150 лет. Материал обладает высокими огнестойкими свойствами и прочностными характеристиками.

Медная облицовка не требует особого ухода, но выполнить монтаж самостоятельно не представляется возможным. Для установки медных изделий вам придется прибегнуть к помощи специалистов.

Крепление софитов

Проводить подшивку желательно при температуре воздуха не ниже 15°С. Перед началом монтажа панели должны находиться не менее 2-3 часов на открытом воздухе. Выполнять обшивку можно как в горизонтальной, так и наклонной плоскости. Корректируется угол наклона при помощи обрешетки. Выбор расположения плоскости зависит от потребностей владельца дома.

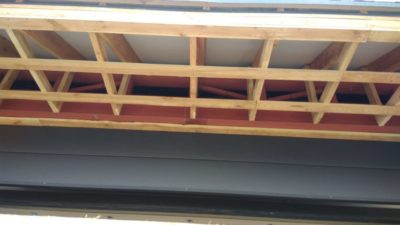

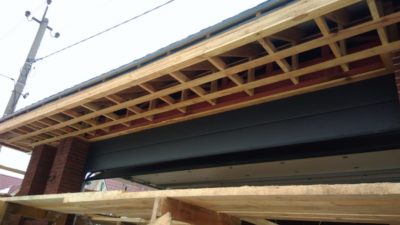

Устройство обрешетки

Производить крепление сайдинга можно только после установки специального приспособления, к которому предъявляются следующие требования:

• в качестве материала необходимо использовать деревянный брус или оцинкованный профиль;
• установочные рейки должны располагаться параллельно стенам здания;
• два крайних бруса следует располагать по краю свеса крыши и вплотную к стене;
• шаг между направляющими не может превышать 30–40 см.

При оформлении свеса крыши достаточно двух реек, потому что его ширина при стандартных размерах не превышает обозначенной цифры.

Если подшивке подлежит навес над крыльцом или беседка, тогда необходимо укладывать направляющие по всей ширине конструкции с шагом 30-40 см.

Требования к монтажу

Подшивка софитов требует выполнения определенных правил. Вследствие температурного расширения материала нельзя производить натяжку панелей. Для этого должен быть оставлен зазор от шляпки крепежа до плоскости сайдинга в 1 мм. Необходимо использовать все крепежные элементы только из цветных металлов или оцинкованной стали.

Расстояние между местами фиксации составляет 30–40 см для винилового профиля. Алюминиевый софит фиксируется с шагом 100 см. Крепежные детали должны располагаться по центру продольных отверстий. Ввинчивание или вбивание крепежа необходимо выполнять только под прямым углом.

Установка направляющих планок и панелей

Для фиксации используется J- профиль. Если вы обшиваете сайдингом все строение, тогда начинать устанавливать планки лучше до окончания укладки последней стеновой панели. Выполнение этого условия обеспечит красивый стык. Работы своими руками выполняются в таком порядке:

• крепится J- планка на свесе кровельной конструкции;
• устанавливается на обрешетку и фиксируется второй профиль на одинаковом расстоянии по всей длине, неровности могут быть устранены с помощью подкладок;
• полученный размер между J- планками переносится на панели за вычетом зазора температурного расширения 6 мм;
• отрезанная часть панели вставляется одним концом в профиль около стены;
• затем она отгибается и заводится во вторую направляющую;
• вставленная панель выравнивается строго перпендикулярно стене здания;
• по такой же технологии вставляется и следующий отрезок;
• соединение двух элементов производится при помощи защелкивания замка.

Если по ширине обшиваемой плоскости предусмотрены промежуточные брусья обрешетки, тогда по ним производится фиксация отрезков перфорированного софита.

Соединение углов

Стыковка перпендикулярных участков может выполняться двумя способами:

Оба варианта предусматривают стыкование по линии соединения двух J- профилей задними стенками. В первом случае место соединение будет проходить по диагонали угла или по одной из боковых сторон подшивки.

Диагональный способ более трудоемкий. Вставляемые панели нужно будет обрезать под углом. В этом случае место стыка будет иметь более красивый вид. Прямой способ заключается в том, что обшивка с одной стороны здания ведется до края свеса крыши. Облицовка перпендикулярной стороны будет стыковаться с боковой частью уже уложенной подшивки.

Источник: http://stofasadov.ru/sajding/montazh-sofitov.html

Монтаж софитов на карнизы и свесы крыши своими руками

Крыша дома – сложная, многослойная конструкция, от надежности и продуманности которой зависит комфорт проживание и долговечность строения. Она защищает от холода, атмосферных осадков и ветра. Процесс возведение крыши в настоящее время сильно отличается от того же процесса каких-то 50-70 лет назад, так как строительный рынок за это время увеличил ассортимент присоленный, инструментов и материалов, значительно упрощающим работу. К таким изобретениям, помогающим в нелегком деле возведения крыши, относятся софиты, панели, используемые для подшивки карнизов. В этой статье мы расскажем, как своими руками выполняется монтаж софитов.

Устройство и виды

Софитами называют панели, используемые для подшивки карнизов, отливов, свесов, с частичной или полной перфорацией. По внешнему виду они напоминают обычный сайдинг, но имеют ширину до 80 см, что ускоряет и упрощает процесс монтажа своими руками. Софиты изготовляют из многих материалов: из пластика, оцинкованной стали, алюминия. По внешнему виду различают следующие виды продукции для подшивки крыши:

1. Перфорированные. Полностью перфорированные софиты представляют собой панели, поверхность которых полностью равномерно покрыта отверстиями. Через эти отверстия активно осуществляется воздухообмен, поэтому такими панелями подшивают карнизные свесы. Монтаж софитов с полной перфорацией своими руками позволяет защитить пространство между краем крыши и стеной от проникновения влаги, насекомых, птиц, но при этом не ограничивать циркуляцию воздуха между стропильной системой и атмосферой.

   Панель для подшивки с полной перфорацией

2. Частично перфорированные. Софитами с частичной перфорацией называют панели, у которых только 1 или 2 секции покрыты отверстиями. Выбирая тот или иной вариант, можно регулировать степени вентиляции. Частично перфорированные софиты используются для подшивки карнизных и кровельных свесов. Этот вид панелей считается универсальным и используется строителями для выполнения множества задач. К примеру, ими можно своими руками подшить потолок крыльца, беседки или террасы.

   Панель для подшивки с центральной перфорацией

3. Неперфорированные. Неперфорированные софиты – панели, на поверхности которых вообще нет отверстий. Они используются для подшивки участков, на которые попадает вода во время дождя или наметает снег. Панелями без перфорации отделывают отливы, иногда даже облицовывают фронтоны крыши.

   Панель для подшивки без перфорации

Важно! Выбирая софиты, в первую очередь обращайте внимание на ширину панелей. В строительных магазинах встречаются модели с размером 30-80 см. Учтите, чем шире софит, тем быстрее и легче выполнить подшивку своими руками. Неопытному мастеру удобнее будет работать с виниловыми панелями, так как они проще режутся, а также имеют меньший вес.

Способы монтажа

Установка софитов – достаточно простая работа, с которой своими руками может справится даже начинающий строитель. Для монтажа потребуется полный комплект крепежных профилей, ножовка или острый нож, саморезы, шуруповерт, маркер, линейка, а также лестница, так как работа выполняется на высоте. Существует две распространённых методики подшивки свесов софитами:

• Диагональная подшивка. При диагональном методе подшивки софитные панели располагаются параллельно кровельному свесу крыши. Чтобы выполнить монтаж таким образом, крепежный профиль устанавливают прямо на стропильные ноги или кобылки. Диагональный метод установки подходит не для каждой крыши: он выполняется, если уклоны не превышает 25 градусов, а длина свеса не больше 5-6 м. Этот вариант подшивки не очень удобный, так как крепление софитов происходит в труднодоступных местах, кроме того, он отнимает больше времени, увеличивает расход материала.Схема диагонального метода подшивки
• Горизонтальная подшивка. Горизонтальный способ подшивки отличается от диагонального тем, что софиты прикрепляются параллельно уровню земли. Для этого из деревянных брусков или металлических уголков сооружается короб, на который в последствии фиксируются панели. Такой метод позволяет в короткие сроки подшить длинные свесы и сэкономить, сократив расход софитов. Для самостоятельного монтажа этот способ подходит больше, так как реализация горизонтальной подшивки проще диагональной.Схема горизонтального метода подшивки

Обратите внимание! Трехметровый софит в розничных магазинах стоит 250-600 рублей, на эту сумму влияет материал, ширина и страна-производитель, выпускающая продукцию. Кроме того, для подшивки потребуется комплект направляющих планок, который может удвоить озвученную сумму. Средняя стоимость услуг по монтажу софитов составляет 300-350 рублей за погонный метр, поэтому выполнив работы своими руками, можно сэкономить значительную сумму.

Технология монтажа

Крепление софитных панелей на фронтонный или карнизный свес является простой технологической операцией, которую выполняют после завершения кровельных работ, но перед установкой водосточных желобов, так как они затрудняют доступ к месту монтажа. Инструкция по подшивке элементов конструкции крыши изнутри выглядит следующим образом:

1. Подготовительный этап. Во время подготовительного этапа нужно проверить, что стропильные ноги имеют одинаковую длину, а затем закрепить на нее ветровую (карнизную) доску, на которую в последствии устанавливаются кронштейны для фиксации водостока.

   Комплектующие для зашивки свесов крыши

2. Разметка. Обмеряется кровельный свес. Исходя из его длины и ширины нарезается необходимое количество направляющих и софитов.
3. Монтаж обрешетки. Сначала брусок 50х50 мм закрепляют на стене дома на одном уровне с карнизной доской свеса с помощью анкерных болтов. Затем закрепляют еще один брусок с внутренней стороны карнизной доски. Дополняют каркаса для обшивки горизонтальными рейками, связывающими эти два бруска.
4. Фиксация софитов. Далее, чтобы закрепить панели на коробе обрешетки, вдаль устанавливают 2 j-профиля, в которые заводятся края софита. После установки направляющих в них начинают вставлять панели, нарезанные в размер. Между собой софиты соединяются с помощью крепежных элементов в виде крючков и отверстий, расположенных вдоль края. А к направляющим они прикручиваются саморезами с помощью шуруповерта.

   Способы горизонтальной подшивки

Важно! Виниловые софиты претерпевают линейное колебание размеров при изменении температуры окружающей среды. При повышении они немного расширяются, а при похолодании – сжимаются. Хоть эти колебания совсем незначительны и не превышают 1-2 мм, опытные мастера рекомендуют избегать жестких креплений при монтаже. Закручивая саморез, нужно остановится и оставить зазор 1-2 см, чтобы софиты не деформировались при изменении размера.

Система вентиляции кровли при установке софитов

Выбирая материал для подшивки свесов, нужно помнить, что софиты обладают малым весом, легко монтируются и обеспечивают вентиляцию стропильного каркаса кровельной конструкции. Способность беспрепятственно пропускать воздух, но препятствовать проникновению влаги – главное преимущество, отличающее этот вид панелей, которые в прямом смысле продлевают жизнь деревянным стропилам и термоизоляционному материалу, не позволяя распространиться грибку, плесени и гнили.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/montazh-sofitov-na-karnizy-i-svesy-kryshi.html

Монтаж софитов на карниз крыши: все о подшивке карнизов софитами

Сегодня производители софитов в один голос утверждают, что установка их продуктов – занятие легкое и простое. Ведь на таких изделиях уже есть все необходимые замки, отверстия и приспособления, а сопутствующая техническая документация подробно освещает каждый шаг.

И правда, есть ли в этом процессе тонкости и нюансы, о которых лучше знать заранее? Скажем вам так: грамотный монтаж софитов действительно доступен любому рукастому мастеру, но, чтобы подшивка кровли служила долго и выглядела презентабельно, важно быть подкованным также теоретически.

Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге.

Этап I. Предварительный монтаж обрешетки

Начнем с самого начала. Так, подшивать свес крыши нужно до начала настила кровельного материала. Также предварительно следует теплоизолировать стены, чтобы между стенами и крышами не было незащищенных участков.

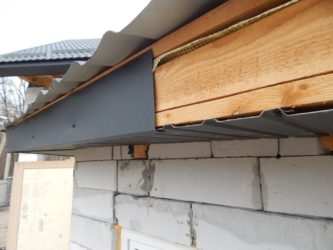

И в первую очередь рассчитывают и монтируют обрешетку. Самый простой и наиболее распространенный способ подшивки крыши софитами – горизонтальный. Для этой задачи к стропилам или их продолжению в виде кобылок предварительно крепят бруски, формирующие каркас короба.

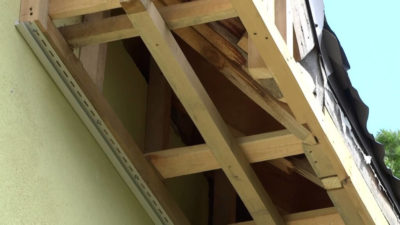

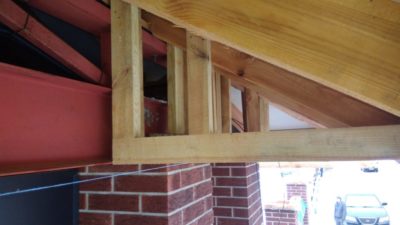

На этом этапе крайне важно контролировать при помощи уровня и отвеса будущую плоскость подшивки. Вот несколько вариантов, как именно располагать брусья обрешетки на свесе стандартной крыши:

Нельзя сказать, что горизонтальное или диагональное расположение обрешетки лучше. Здесь скорее все зависит от того, какой свес вам кажется более эстетичным и планируете ли вы располагать в софитах кабеля коммуникации и встраивать светильники. Тогда горизонтальный вариант более целесообразен, конечно.

Идем далее. Укладывать обрешетку нужно по периметру свеса, параллельно стене, и в качестве материала  подходит оцинкованный профиль или деревянные рейки. Если отдаете предпочтение древесине, то следите за тем, чтобы такие бруски были достаточно сухими, с влажностью не более 15-18%, без сучков и изгибов, а если металлу, то выбирайте либо алюминий, либо антикоррозийную сталь.

Между рейками должно быть расстояние не больше 30-40 см. Если так получится, что свес все-таки превышает 40 см, нужно будет установить дополнительную рейку – между внутренней и внешней. А вот если расстояние превышает 40 см, то усиливайте это место. А вот поперечными брусками вертикальные соединять не стоит, хотя такая практика встречается.

Со стороны лобовой доски и стены прибейте две доски, на которые потом вы будете фиксировать планки софитов и доборные элементы. При длине свеса более 80 см возьмите три точки крепления. При этом доски должны быть достаточной ширины для монтажа софитов и доборных элементов более 100 мм шириной.

Этап II. Подготовка и подрезка софитов

Теперь давайте позаботимся о том, чтобы не испортить сами панели до начала их монтажа. Так, только что приобретенные софиты необходимо укладывать на ровную, плоскую поверхность. Хранят упаковки с ними в стопках из пачек, но не более 15-ти вместе в одной стопке.

Если площадка открыта, то упаковки лучше вскрыть. Если к таким советам не прислушаться, то на исходе есть риск получить не совсем ровные детали, которые потом попросту не получится вставить в пазы. Представьте, насколько неприятно будет обнаружить этот дефект уже в процессе монтажа.

Далее, панели софитов нужно подготовить так, чтобы длина их панелей была на 50 мм меньше, чем свес от стены до лобовой доски. Сами софиты подрезать не сложно, только обязательно используйте защитные очки.

Для циркулярной пилы используйте полотно с тонкими зубьями в обратную сторону или другие подходящие инструменты:

Небольшой совет: если вам удобнее работать с ножницами по металлу, то попробуйте сделать так: не режьте сразу по всей длине ножниц, а используйте их лезвие только на ¾. Для резки также подходит нож. Проведите им небольшую борозду в нужном месте, а затем согните и разогните софит несколько раз, пока панель не сломается. Сразу прорезать насквозь не нужно.

Помните, что резать панели можно только начиная с крепежной части. Вот какими инструментами удобнее регулировать длину виниловых софитов:

Вот процесс работы с популярными алюминиевыми софитами:

К сожалению, не все знают, что в работе с металлическими софитами есть свои особенности. Так, их нельзя резать абразивным кругом, т.е. болгаркой. Т.к. это приводит к повреждению полимерного покрытия и быстрой коррозии металла.

Вплоть до того, что даже производители не дают гарантии на софиты, которые подрезались при помощи болгарки. Для этой задачи куда более подходят вырубные ножницы, мультифункциональные резаки или специальные насадки на дрель.

Этап III. Фиксация фасок и профилей

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

• J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
• L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
• J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

• Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
• Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

• Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
• Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
• Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Этап IV. Вставка и фиксация панелей софитов

Отметим еще несколько важных моментов. Чтобы самостоятельно установить софит, вам нужно будет вооружиться шуруповертом, кровельными клещами, рулеткой, уровнем и лобзиком с пилкой по металлу.

Не забудьте также приобрести специальный корректор для устранения царапин для металлических панелей (если вы устанавливаете именно такие), ведь все равно где-нибудь поверхность будет повреждена, и нужно будет защитить покрытиев этом месте.

Сами панели вставьте в J-профили с небольшим зазором:

Закрепите софиты саморезами и специальной заклепкой. Желательно в этом плане применять крепеж с окрашенной головкой. Также панели разрешено фиксировать при помощи саморезов с прессшайбой.

Для открытых свесов нужно использовать F-профиль:

• Шаг 1. Сделайте при помощи уровня отметку параллельно поясу крыши у края стены и прибейте профиль к задней стене дома.
• Шаг 2. От этих вертикальных отметок отступите 2 см вверх и проведите меловую линию.
• Шаг 3. Вот вдоль этой линии установите F-профиль так, чтобы на линии оказалась верхняя кромка. Здесь очень важно сделать все правильно, ведь именно этот профиль образует заднюю поддержку софитов.

А вот для закрытого свеса дополнительно еще нужен J-профиль:

• Шаг 1. Измерьте расстояние между J-профилем и F-профилем, от переднего до заднего края.
• Шаг 2. Отрежьте панели по вымеренному отрезку и отнимите 3-5 см, чтобы учитывать возможное расширение. Для этой цели лучше использовать сплошные панели, кроме тех мест, где будет обустроена вентиляция – там подойдет и перфорированный софит.
• Шаг 3. Отрежьте панели по длине и вставьте их одним концом в ту поддержку на стене, которую вы установили – F-профиль или J-профиль. Выровняйте профиль и зафиксируйте его.
• Шаг 4. Как только установите первую панель, закрепите замок второй. Закройте край с прорезями.
• Шаг 5. Подгоните вручную панели друг к другу. Если ширина не менее 45 см, дополнительные промежуточные поддержки не нужны.

Углы делают при помощи J-профиля или H-профиля. Сложите оба профиля задними гранями друг к друга, чтобы создать дополнительную поддержку для софитов.

Далее, внимательно следите за тем, чтобы панели софитов не были натянуты слишком сильно, иначе их форму может «повести». Поэтому старайтесь не натягивать горизонтальные панели обшивки при монтаже, лучше просто нажимайте на низ и тяните их вверх до полного сцепления.

На практике вы сразу поймете, что да как, а подготовиться к процессу вам поможет этот видео-ролик:

Если все получилось, прибитые панели будут висеть без натяжения. Если же панели окажутся все-таки натянутыми, в замках возникнет трение, а профиль рискует изменить форму, деформироваться, одним словом.

Этап V. Важные тонкости применения крепежа

Давайте рассмотрим, какое крепление лучше всего подходит для этой задачи. Так, для монтажа софитов нужны антикоррозийные шурупы или гвозди (но только антикоррозийные). Дело в том, что софиты будут все 365 дней в году иметь прямой контакт с открытой атмосферой. А в особо дождливые дни влажность воздуха достаточно высока.

Шляпка у гвоздей и шурупов в диаметре должна быть не уже 8 мм, а ножка – 3 мм. Движение панели в процессе монтажа обязано быть свободным Правильно ли вы все сделали, поможет проверить обычная копеечная монета, которая, если все сделано правильно, поместится между шляпкой и панелью. А между крепежом и поверхностью панели оставляют не менее 1 мм:

Гвоздь старайтесь не забивать глубоко – необходимо оставить 1 мм между сайдингом и низом шляпки гвоздя. Прибивать гвозди лучше на расстоянии 40-60 см друг от друга – так, чтобы панели смогли свободно двигаться.

Забивайте их прямо в центре прорези, и ни в коем случае не на конце, иначе испортите панель обшивки. На всех стыках и ограничителях на конце профилей обязательно оставляйте минимальный зазор в 5 мм, а если работаете в холодную погоду – то все 6 мм.

Этап VI. Оформление углов подшивки

Завершает весь процесс монтажа софитов оформление углов. Поворот реализуют как прямым углом, так и по диагонали. Диагональная стыковка смотрится более эффектно, но в выполнении более сложная.

На стыках панелей для обхода углов используется либо Н-профиль, либо два J-профиля. Так, в диагональном варианте применяется J-профиль, а сами панели софитов обрезают, чтобы углы подходили друг другу.

Если вам вообще не нужно будет скрывать крепеж, установите простую стыковочную планку:

• Шаг 1. Сделайте разметку: приложите планку к месту так, чтобы остались минимальные зазоры между доборными элементами. Все лишнее отрежьте.
• Шаг 2. Закрепите планку саморезами к обрешетке и разметьте панели, которые примыкают к Н-профилю так, чтобы стык в итоге выглядел симметричным.
• Шаг 3. Удалите с подшивки строительный мусор и оставшуюся защитную пленку, подкрасьте все потертости и царапины.

Сами профили нужно монтировать на обрешетку, чтобы создать дополнительную опору. Вот как выглядит прямое и диагональное оформление углов в подшивка карнизов софитами:

Если при установке софитов были соблюдены все правила, вся свес крыши будет выглядеть аккуратно, органично и целостно. Кроме того, у софитов есть важная функция, которую те будут выполнять только при качественном монтаже. А благодаря нашим мастер-классам и иллюстрациям вы сможете разбираться в тонкостях такого процесса, и быть уверенным в результате.

Справились? Покажите, как получилось!

Источник: https://KrovGid.com/montazh/montazh-sofitov-na-karniz-kryshi.html
