Двускатная крыша стропильная система под профнастил — Кровля и крыша

Двускатная крыша достаточно проста в конструкции, чем и заслужила свою популярность у российских строителей. При этом часто крыша подобного типа покрывается профнастилом. Этот материал не только обеспечивает качественную защиту всего строения, но и является выгодным с экономической стороны.

Но такое совмещение – двускатная крыша и профнастил в качестве покрытия – требует специального подхода в оборудовании стропильной системы. Как изготавливается стропильная система для двускатной крыши с покрытием из профнастила? Об этом пойдет речь в данной статье.

Особенности профнастила как покрытия (двускатная крыша)

Профнастил является очень востребованным кровельным материалом. Это объясняется его функциональными особенностями:

1. Высокая защита от возгорания и пожаров.
2. Оптимальный уровень устойчивости к внешним нагрузкам и воздействиям.
3. Устойчивость к коррозии.
4. Экологичность компонентов, из которых изготавливается материал.
5. Простота в монтаже.

Как видим, одна из особенностей такого материала, как профнастил, – это простая техника монтажа. Для двускатной крыши принято использовать три основные марки листов профнастила:

• НС35 – этот профилированный лист отличается высокой прочностью, которая достигается благодаря трапецевидным ребрам (основные параметры: высота ребра – 35 мм, общая ширина листа – 1120 мм, толщина – от 0,5 мм до 0,8 мм);
• Н60 – изготавливается из оцинкованной стали (основные характеристики: длина листов – от 0,5 м до 14,5 м, общая ширина – 902 мм, общая площадь – 0,9 квадратного метра);
• Н75 – материалом для профилированных листов служит оцинкованная сталь с покрытием из полимеров (основные параметры: длина листа – от 0,5 м до 14,5 м, общая ширина 0,8 м, общая площадь – 0,8 квадратного метра).

Маркировка обозначает следующее:

• Н – применяется в кровельном покрытии;
• С – разрешен в использовании, как облицовочный материал для стен.

При выборе профнастила, которым будет покрываться двускатная крыша, следует правильно произвести замеры с учетом названых параметров каждой марки профилированных листов. Но пред этой процедурой двускатная крыша должна быть оборудована соответствующей стропильной системой.

Функции стропильной системы под профнастил

Стропильная система (крыша может быть любого типа) выполняет несколько основных функций:

1. Формирование скатов кровли, которые должны соответствовать заранее продуманному проекту.
2. Оптимальное распределение составляющих, что входят в кровельный настил (это продлит срок эксплуатации всего здания, а двускатная крыша прослужит дольше).
3. Удерживание всей кровли с ее немалым весом, а также с учетом внешних атмосферных нагрузок, не допуская деформирования.

Если грамотно смонтировать стропильную систему, то крыша с покрытием из профнастила будет служить безукоризненно.

Стропильная система под профнастил и ее виды

Стропильная система (крыша двускатного типа), предназначенная непосредственно под профнастил, может быть нескольких видов:

1. Холодная (в нее не входит размещение утеплительного материала, поэтому после ее монтажа нужно еще дополнительно фиксировать изоляционные слои для удержания тепла в помещении здания).
2. Утепленная (такая система в своем обустройстве учитывает сразу же и монтаж теплоизоляционных материалов).

Оба названых вида предусматривают следующие параметры, которые подходят конкретно под профнастил – крыша двускатного типа:

• рекомендованный уклон скатов – от 12 градусов до 15 градусов;
• нельзя уклон скатов делать меньше 8 градусов;
• нужно ограничивать лишь нижний предел.

Но независимо от указанных особенностей технология монтажа стропильной системы под профнастил является традиционной, а двускатная крыша может быть различных видов.

Материалы для стропильной системы под профнастил

Как утверждают специалисты, оптимальная схема, по которой изготавливается стропильная система, напрямую зависит от типа обустраиваемой коробки (с возможностью опереть стропила или без таковой). При этом следует использовать стандартный набор материалов:

1. Пиломатериалы предпочтительно из дерева хвойных пород:
   • деревянная доска (сечение – 50 × 100 мм либо 50 × 150 мм) для утепленного вида;
   • брус (сечение – от 30 × 50 мм до 50 × 50 мм) для холодного типа.
2. Металлопрокат:
   • швеллер;
   • уголок;
   • двутавр либо стальные профили (шляпный, С-образный, П-образный);
   • профильная труба.
3. Крепежные материалы:

Наиболее удобным вариантом стропильной системы, в случае самостоятельного монтажа, является деревянный. Так как металлический профиль каркаса системы стропил, когда крыша имеет два ската, требует более точных расчетов и замеров, а также понадобиться дополнительное оборудование в виде сварочного аппарата.

Структура стропильных систем различных видов

Несмотря на то что стропила могут быть нескольких видов – утепленными или холодными, – их общая структура отличается только наличием теплоизоляционного утепляющего материала. Наиболее экономичной и прочной конструкцией является треугольная. Она так названа потому, что в основе всей системы лежит геометрическая фигура, называемая треугольником. Стандартная структура такой стропильной системы состоит из следующих элементов:

1. Затяжки (нижняя часть конструкции – пояс фермы).
2. Стороны треугольника (верхняя часть фермы), называемые стропильные ноги.
3. Внутренние подпорки (они придают всей конструкции необходимую жесткость):
   • стойки;
   • подкосы;
   • схватки.

Описываемая конструкция системы стропил подходит не только под профнастил, но и для кровли, крытой толем.

Не нужно забывать и о шаге установки стропил. Под профнастил специалисты рекомендуют стропила устанавливать с шагом 0,6-0,9 м (хотя в некоторых случаях допускается его увеличение до 1,5 м). Это зависит от особенностей конструкции обустраиваемой коробки.

Для расчета шага можно применить следующий алгоритм:

1. Длинную стену коробки здания разделить на равные части.
2. Каждая часть должна быть близкой к указанному выше значению – от 0,6 м до 0,9 м.
3. К полученному количеству частей приплюсовать «единицу».

Полученное число и будет указывать на необходимое количество стропил-ног.

Установка системы стропил (крыша двускатного типа)

Алгоритм установки системы стропил, если крыша двускатного типа, достаточно прост:

1. Производится разметка шага под установку стропил-ног.
2. Изготавливается шаблон стропильной ноги.
3. Шаблон-заготовка прикладывается к торцу конькового прогона.
4. По заготовке отмечается линии узлов – верхнего и нижнего.
5. При совпадении нужных размеров, производится дальнейший монтаж стропил:
   • устанавливаются две крайние фермы;
   • между ними натягивается шнур, по которому отмеряется необходимое расстояние для разметки шагов;
   • согласно разметке, монтируются рядовые стропилины.

Специалисты напоминают, что все стропилины должны быть изготовлены по одному шаблону. При этом учитывают еще один нюанс: длина шага между рядовыми стропилинами-ногами напрямую связана с расстоянием ячеек в обрешетке. Она нужна для крепления профнастила, так как стропильная система только формирует плоскости двускатной крыши.

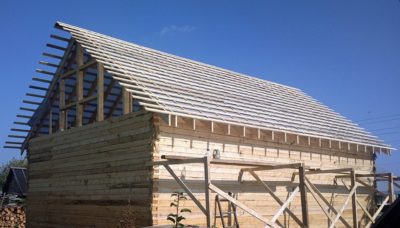

Монтаж обрешетки под профнастил

Чтобы произвести укладку такого кровельного материала, как профнастил, следует поверх стропильной системы оборудовать обрешетку. То есть сверху на деревянные стропила-ноги крепятся доски или брус, что и будут формировать сами решетины. Как же правильно устроить подобную обрешетку? В первую очередь необходимо учесть зависимость ее устройства от двух факторов:

• несущей способности покрытия;
• угла наклонов скатов, которые имеет двускатная крыша.

С учетом названных факторов расстояние между решетинами высчитывается так:

• чем круче подъем имеет крыша, тем больше расстояние;
• при небольшом наклоне – расстояние меньше.

Если учесть данные рекомендации, то обрешетку под профнастил следует делать, либо сплошной (настил так назван относительно, так как между элементами все же существуют зазоры в несколько миллиметров, чтобы компенсировать температурное расширение), либо разреженной (доски или брус кладется параллельно коньку, поперек стропилин, на равном расстоянии друг от друга). Благодаря обрешетке, создается вентиляционный зазор, а ее весовые характеристики необходимо учитывать в расчетах для системы стропил. Получившиеся зазоры ни в коем случае не зашиваются полностью, а закрывают сеткой. Такая сетка защитит от попадания насекомых или крупных частиц мусора, но оставит свободным доступ для воздуха.

Двускатная крыша: стропильная система под профнастил, фото, чертеж
Особенности двускатной крыши: стропильная система под профнастил Двускатная крыша достаточно проста в конструкции, чем и заслужила свою популярность у российских строителей. При этом часто крыша

Источник: krovlyamoya.ru

[content-egg module=GdeSlon template=compare]

Сегодня все чаще для покрытия кровли используются металлочерепица и профнастил. И именно последнему варианту многие отдают предпочтения. Причин этому много. Во-первых, профнастил дешевле металлочерепицы. Во-вторых, с ним легко работать. Но, несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

• как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
• малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
• простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
• большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Источник: https://krovlyaikrysha.ru/dvuskatnaya-kryisha-stropilnaya-sistema-pod-profnastil.html

Технология сооружения двускатной крыши и ее стропильной системы под профнастилом

В статье будем рассказывать об устройстве двускатной крыши и ее стропильной системы под профнастилом. Рассмотрим, из каких элементов состоит кровельная конструкция, какие материалы используют для ее сооружения, а также последовательно обозначим операции по ее возведению.

Двускатная крыша, покрытая профнастилом

Устройство двускатной крыши

Из самого названия становится понятным, что эта кровельная конструкция состоит из двух скатов прямоугольной формы, которые стыкуются в самой верхней точке крыши под определенным углом. Этот стык называют коньком. Его формируют именно стропильные ноги, но формирование может производиться по двум технологиям. Это зависит от типа стропил, которые делятся на две разновидности: наслонные и висячие.

Первые – это доски или брусы, которые верхними концами упираются в коньковый прогон, к нему же и крепятся. Прогон – это тоже брус, расположенный в горизонтальной плоскости перпендикулярно стропильной системе. Он устанавливается на опорные стойки из досок или брусов, которые сами упираются в перекрытие дома. Минимальное сечение стропил – 50х200 мм, прогона – 100х100 мм. Нередко прогон собирают из двух досок толщиною 50 мм.

Коньковый прогон двускатной крыши из спаренных досок

Вторые – это все те же стропильные ноги, которые верхними концами упираются друг в друга. Они в местах соединения и крепятся разными способами. У висячих стропил есть дополнительный элемент, который не позволяет им разъехаться в разные стороны. Этот элемент называют затяжкой. По сути это доска, установленная поперек пары стропил, она может располагаться на уровне перекрытия, посередине высоты кровли или в верхней части ближе к месту соединения верхних концов стропильной системы.

Обычно наслонную стропильную систему собирают из подготовленных элементов прямо на крыше. Висячую разновидность стараются собрать на земле на ровной площадке, а затем уже в готовом виде поднимают на крышу, где устанавливают по требуемому месту.

Добавим, что висячие стропила большой длины создают провис, что негативно сказывается на кровельной конструкции. Поэтому под каждую из них в этом случае устанавливают подпорку из досок. Или монтируют прогон из бруса, который упирается в несколько стоек.

Висячие стропила с верхней и нижней затяжками

Второй немаловажный элемент двускатной кровельной конструкции – мауэрлат. Это брус сечением не меньше 100х150 мм, которые крепят к стенам дома. Способов крепления немного, но чаще для этого используют шпильки, которые крепят к армирующему каркасу заливаемого пояса. задача мауэрлата – равномерно распределить точечные нагрузки от стропильных ног на стены дома. Если возводится каркасное сооружение, то функции мауэрлата выполняет его верхняя обвязка, если собирается деревянный сруб из бревен или брусов, то его функции выполняет верхний венец конструкции.

Если рассматривать саму двускатную крышу без кровельного материала, то это не очень сложный скелет, состоящий в основном из стропильной системы, поверх которой набита обрешетка.

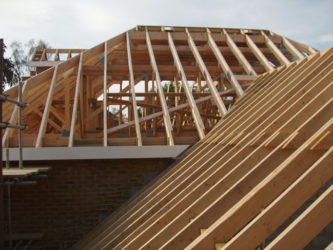

Стропильная система и обрешетка двускатной кровли

Правила сборки стропильной системы двускатной крыши

Первый этап – это монтаж мауэрлата. Подготовленный брус подрезают по длине, равной длинам стен строения. На концах делают вырубку в половину бруса. То есть создаются края, которые сформируют соединительный замок. Сегодня все чаще мастера отступают от этого правила, используя специальные перфорированные профили, с помощью которых соединяют элементы пиломатериалов. Профили создают гарантированно прочное соединение. К тому же с ними сам монтажный процесс упрощается в несколько раз.

Следующая операция – установка и крепление конькового прогона. Для этого учитывается запланированный угол наклона скатов крыши, который определяет высоту установки конька. Сам коньковый брус монтируют на стойки, располагаемые через каждые 1-3 м. В нижней части их крепят к перекрытию с помощью все те же перфорированных металлических профилей.

Основная задача – выставить стойки на одной уровне, то есть их длина должна быть одинаковой. Но если плоскость перекрытия не совсем ровная, то придется проводить подгонку по высоте, используя деревянные подкладки. После чего на стойки устанавливают коньковый брус, который к ним и крепят.

Монтаж конькового бруса На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от лучших строительных компаний с безупречной репутацией на рынке. Вы можете выбрать дом без отделки или из любого современного строительного материала. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Следующая задача – установка стропильных ног. Во-первых, строго по проекту выбирается длина стропил. Во-вторых, их устанавливают попарно, то есть по одной с каждой стороны скатной конструкции. В-третьих, строго выдерживают шаг установки. Последний параметр рассчитывают с учетом снеговых и ветровых нагрузок, действующих в регионе, где возводится дом с двускатной крышей из профнастила. Главное в процессе установки – ровная наклонная плоскость, которая формируется верхними торцами укладываемых стропил. Чтобы этого добиться, рекомендуется сам монтажный процесс провести вот в такой последовательности:

• проводят установку пары стропил у фронтонов крыши;
• между ними натягивают несколько нитей без провиса, то есть во всю длину прогона ската;
• определяют, какая из установленныхстропильных ног располагается ниже с помощью строительного уровня;
• ее приподнимают, устанавливая подкладки под верхние или нижние концы, а может быть под обе вместе;
• уложенные стропильные ноги крепятк коньковому прогону и мауэрлату;
• теперь по натянутым нитям устанавливают с требуемым шагом промежуточные стропила.

Монтаж стропильных ног по натянутым нитям На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу аудита строительных работ, ремонт кровли, реконструкция и перестройка домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

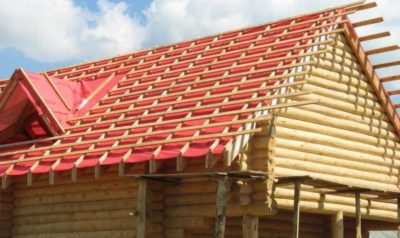

Монтаж обрешетки

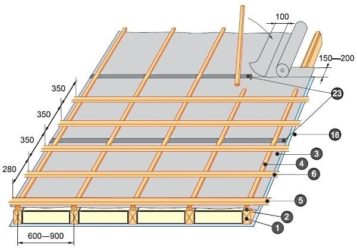

Для крыши, покрытой профнастилом, шаг установки элементов обрешетки самый важный параметр, от которого зависит несущая способность кровельного покрытия в целом. Все дело в том, что профнастил на рынке представлен огромным разнообразием моделей, которые друг от друга отличаются высотою и шириною волн. Нельзя сбрасывать и со счетов толщину материала. Но в данном случае именно два первых размера отвечают за несущую способность профилированных листов, где высота волны – наиважнейший. И чем больше этот размер, тем прочность и несущая способность профлистов выше.

Необходимо обозначить, что профнастил – материал, который можно укладывать даже на плоские крыши. И в этом плане шаг обрешетки также зависит от того, какой угол наклона имеет по проекту двускатная крыша. Добавим, что в строительных нормативах все эти параметры уже давно связали между собой. То есть существуют определенные требования, которые предъявляются при покрытии скатных кровельных конструкций профнастилом. В основном эти требования и нормы крутятся вокруг угла наклона крыши.

Чем меньше высота волны профнастила, тем реже устанавливают элемент обрешетки

Давайте обозначим некоторые позиции, связанные со всеми вышеперечисленными параметрами, но с одним условием, что толщина профилированных листов – не меньше 0,5 мм:

• профнастил марки С8 можно укладывать только на сплошную обрешетку, если угол наклона ската крыши не меньше 15°;
• профлисту марки С10 предъявляются те же требования, если наклон крыши небольше 15°, если выше, то монтируют обрешетку с шагом в 30 см;
• под профнастил С20 укладывают сплошную обрешетку, если угол наклона непревышает 15°, и разряженную с шагом вполметра, если наклонбольше данного параметра;
• марка С21: угол наклона меньше 15° – шаг обрешетки 30см, наклон больше 15° – шаг 65 см;
• НС35: угол меньше 15° – шаг 50 см, больше этого угла – шаг 1 м;
• Н60 – эту марку профнастила можно укладывать на крыши с углом наклона неменьше 8°, при этом использовать шаг обрешетки до3 м;
• Н75, угол наклона не меньше 8°, шаг монтажа элементов обрешетки – 4 м.

Хотелось бы отметить, что в частном домостроении для покрытия крыш домов в основном применяют профнастил с высотою волны 35 мм. У этого кровельного материала достаточно высокая прочность и несущая способность. Он может выдерживать нагрузку, равную 600 кг на один квадратный метр покрываемой плоскости. Так вот для марки этого профнастила можно укладывать обрешетку с шагом 1,5 м.

Профнастил на разряженную обрешетку с шагом более 1 м

Что касается пиломатериала, используемого для обрешетки, то это или бруски сечением не менее 50х50 мм, или обрезные или необрезные доски толщиною 40-50 мм и шириною не меньше 100 мм. Бруски крепятся к стропильным ногам одним гвоздем или саморезом, доски двумя с каждого края по одному.

И еще один момент, на который надо обратить внимание, сооружая обрешетку двускатной кровли под профилированные листы. Это монтаж двух элементов обрешетки, прижатых друг к другу, на коньке и карнизе кровельной конструкции.

В видео показано, как надо правильно монтировать обрешетку под профнастил:

Монтаж профнастила

Есть несколько основных требований к проведению этого процесса:

• Укладывают профилированные панели относительно друг друга в поперечном направлениивнахлест на однуволну.
• Если одним листом покрыть крышу дома в продольном направлении не получается, то стыкуют две панелис нахлестом в диапазоне 15-30 см. И чем круче крыша, тем меньше величина нахлеста.
• Крепятся листы профнастила кровельными саморезами с шестигранной шляпкой только в нижние волны.
• У карниза и конька крепление проводят в каждую волну, в промежутках через одну или две волны.
• Саморезы вкручивают строго перпендикулярно уложенным профилированным листам.
• Сильно вкручивать или недокручивать нельзя. Крепеж должен прижимать панели так, чтобы резиновая прокладка немного сжалась.

Крепление профилированных листов проводят в нижнюю волну Это может бытьинтересно! В статье по следующей ссылке читайте про особенности и варианты двускатной крыши.

Сооружение односкатной крыши

Односкатная крыша из профнастила отличается от двускатной количеством скатов. По сути, это стропильные ноги, уложенные во всю длину пролета дома. То есть от стенки до стенки. Угол наклона чаще всего формируется за счет разности высот стен, на которые стропила упираются. Отсюда и уменьшение элементов односкатной кровли из профнастила.

То есть в кровельной конструкции данного типа полностью отсутствует конек. Сами же стропильные ноги, если их длина большая, опираются в стойки, которые под них устанавливают. Последние в свою очередь опираются на перекрытие дома.

Что касается монтажа обрешетки и самого кровельного материала, то здесь используются те же требования и нормативы, которые были описаны в конструкции двускатной крыши.

Дом с односкатной крышей Это может бытьинтересно! В статье по следующей ссылке читайте о про каменный или деревянный загородный дом – что выбрать.

Теплые крыши из профнастила

Сегодня основное требование к элементам зданий и сооружений – снижение тепловых потерь, а значит, теплые крыши – веление времени. Отметим, что утепленные кровельные конструкции в основном сооружают, если под ними будут организованы жилые помещения (мансарды). Если там будет просто чердак, то утепляют перекрытие дома, а крышу оставляют холодной.

Кратко, как утеплить мансардную крышу, покрытую профнастилом:

• Снизу по стропильным ногам укладывают пароизоляционную пленку, которую к ним и крепят с помощью металлических скоб и степлера. Укладку проводят полосами, начиная снизу. Сами полосы раскладывают внахлест относительно друг друга со смещением в пределах 10-20 см. Чем меньше угол наклона крыши, тем больше нахлест. Стыки полос обязательно закрывают самоклеящейся лентой.
• Между установленными стропильными ногами закладывают утеплитель.
• Сверху теплоизоляционныйпирог закрывают гидроизоляционной мембраной по технологии установки пароизоляционного слоя.
• Закрывают стропильную систему плитным или листовымматериалом: гипсокартон, фанера, ОСП плиты и прочие.

В видео показано, как надо правильно сделать и утеплить крышу из профнастила:

Это может бытьинтересно! В статье по следующей ссылке читайте про каскадный дом Bailer Hill, выстроенный на склоне горы: проект студии Prentiss+Balance+Wickline.

Заключение по теме

Сооружение односкатной или двускатной крыш, покрываемых профлистами, проводится по строго определенным технологиям, где обязательно учитывается шаг установки элементов обрешетки. Поэтому не стоит заниматься строительством, как говорят, на глаз. Все параметры и размеры кровельной системы должны быть точно рассчитаны с учетом действующих на нее нагрузок, используемых материалов и видов крепления.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/dvuskatnaya-krysha-stropilnaya-sistema-pod-profnastil/

Шаг стропил под профнастил

На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам.

Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями.

Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.

Упрощенная таблица расчета для крыш из металлочерепицы и профнастила

Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:

В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм. При установке стропил с большим, чем указано, шагом всю стропильную систему придется усиливать монтируемыми в поперечном направлении мощными досками.

Стропильные ноги изготавливают из бруса, ширина которого составляет 50 мм, а высота – 100 или 150 мм. Материалом для обрешетки служит доска с размерами сечения 30х100 мм. Шаг ее укладки определяется толщиной и высотой трапеции профнастила, а его минимальное значение составляет 500 мм. Первая доска обрешетки, лежащая на уровне карниза, должна быть толще последующих на 10 – 15 мм.

Конструкция и параметры обрешетки должны обеспечивать возможность монтажа дымохода, вентиляционных каналов, чердачных фонарей и прочих элементов.

На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему.

Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно.

Изготавливать стропила из брусьев с меньшим сечением не рекомендуют, поскольку технология монтажа металлочерепичной кровли предусматривает сверление в верхней части стропил отверстий диаметром от 10 до 12 мм с целью вентиляции подкровельного пространства.

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию,

Устройство и расчет вальмовой крыши

Привлекательный внешний вид дома во многом зависит от устройства кровли. Кроме этого именно она

Обрешетка под профнастил: выбор шага и монтаж

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Похожие новости

Источник: http://krovlya-mp.ru/shag-stropil-pod-profnastil.html

Как построить двускатную крышу из профнастила — особенности

Кровли строений бывают разнообразными, однако, их можно разделить на две большие группы:

Скатный настил имеет определенный угол наклона по отношению к стеновым перегородкам и несущим плоскостям, поэтому талая вода и снег не задерживаются на поверхности.

Виды двускатной кровли из профнастила:

1.  Несимметричная двускатная кровля. Один угол наклона ската отличается от другого, прямые линии конька идут со смещением к выбранной наружной стене.
2.  Ассиметричная из профнастила. Скаты в периметре конька часто не соединены между собой. Стропильная система опирается на перегородку, сконструированную на перекрытии строения.

   Данная кровля актуальна в том случае, когда дом имеет целый ряд характерных выступов.

3.  Классический вариант крыши. «Двускатка» простая в сооружении, надежная конструкция в течение длительного времени не требует эксплуатационных затрат. Подкровельное пространство настолько получается просторным, что можно создать жилое помещение.

   Через «слуховой проем» во фронтоне получается естественное освещение мансарды.

Несимметричная двускатная крыша из профнастила

Ассиметричная  двускатная крыша из профнастила

Классическая двускатная крыша из профнастила

Плюсы конструкции двускатных крыш

Двускатная крыша имеет целый ряд преимуществ:

в дождливый период вода беспрепятственно стекает по скатам, поэтому крыша реже протекает;

• для ее создания требуется меньше строительного материала, что не так бьет по карману;
• при желании обустраивается полезное внутреннее помещение;
• строительные мероприятия осуществляются самостоятельно.

Виды профнастила

Существует несколько разновидностей профилированного стального листа, которые различаются с учетом технических характеристик и спектром применения.

https://www.youtube.com/watch?v=EasyYktXJYg

Маркировка профнастила для кровли и стен

В начале наименования марки гофры имеется буквенное изображение в четырех вариантах. К примеру, Н-несущий самый прочный строительный материал, который обладает большой высотой волн и толщиной стали. Чтобы увеличить прочность изделия, в центре волны сконструирована дополнительная бороздка.

НС- несуще-стеновой настил отличается средней жесткостью и приемлемой ценой. Материал применяется для обшивки стеновых перегородок, для создания каркаса под опалубки.

С-стеновой вариант характерен особой изящностью благодаря небольшой высоте и ширине волны.

Обозначение профилированного листа, вид профиля, размеры, мм

Ширина и высота профиля

От этих показателей зависит многое: способность выдерживать физическую нагрузку на поверхность. Благодаря ребрам жесткости, гофра выдержит сильный ветер, либо в качестве кровельного настила большой вес снега. Ширина и высота волн варьируют в зависимости от марки изделия (см. табл. выше).

Толщина стали

Важная характеристика профиля, от которой зависят технические показатели. Толщина материала может достигать 1,0 мм. (см. табл. выше).

Защитно-декоративное покрытие

Поверхность создается производителем с напылением полимерных красок либо без него. Защитный слой имеет множество оттенков.

Этапы возведения двускатной  крыши из профнастила:

• создание  стропильного механизма;
• стяжка, гидроизоляция;
• обрешетка, контробрешетка;
• монтаж кровельного настила.

Укладка двускатной крыши из профнастила

Специфика металлической кровли

Металлическая кровля разнообразна. Каждый тип материала предназначается для кровли с определенным углом ската. Из-за своей негерметичности металлочерепица подходит для крутых крыш. В более пологих конструкциях подойдет профнастил.

Сечение стропильного «скелета» уменьшается на 25 %, так как вес металла небольшой.

Важно

Замена кровельного настила на более тяжелый вариант, осуществляется только при содействии опытного специалиста.

При конструировании следует применять качественную подкровельную  мембрану (способна выдержать большие перепады температур), так как железо на открытом солнце сильно нагревается.

Плоские стальные листы укладываются на фанеру со специальной термопленкой, которая убирает конденсат. Ткань также придаст крыше шумоизоляционные свойства, в противном случае во время дождя будет слышен грохот.

Только металлочерепица крепится к металлопрофилю, все остальные покрытия фиксируются к сконструированной обрешетке.

Оцинкованные стальные листы практически всегда покрываются защитным слоем краски, чтобы придать изделию красоты и прочности.

Сооружение стропильной системы двускатной  кровли из профнастила

При помощи соснового бруса десятисантиметрового сечения монтируются нижние балки стропильной рамы. На крайние точки укладываются куски рубероида. Затем при помощи отвеса определяется центральная часть, где монтируются вертикальные стойки. Фрагменты крепятся вряд. Межстоечный шаг составляет не более двух метров.

Брусья равного сечения укладываются на верхний торец стойки. После того, как произведены все расчеты, брус фиксируется и обивается снаружи доской, а изнутри фанерным листом. Образовавшееся пространство заделывается утеплителем.

После монтажа стоек приступают к сооружению мауэрлата, который служит основой для подстропильных ног. Мауэрлат укрепит, выровняет стропильный механизм. Под брусья обязательно укладывается изолирующий материал, чтобы не было капиллярного подсоса.

Максимально ровная обрезная доска стает основой для создания стропил. Каждая балка укладывается с шагом 1 м.

В заключительном этапе готовый стропильный механизм вместе с мауэрлатом притягиваются к стенам при помощи анкерных болтов. Также необходимо позаботиться о создании кобылок, которые в последствие зашиваются понравившимся материалом. Благодаря свесу снег и ветер не попадут в чердачное пространство.

Стропильная система двускатной крыши из профнастила

 Стропильные конструкции под профнастил

Нет существенных различий в создании стропильного «скелета». Есть разница в размере стропилин, между которыми может укладываться теплоизоляционный слой.

Таблица расчета длины стропил двускатной кровли из профнастила

Утепленный брусовый каркас держит вес утеплителя, собственный вес, двойную обрешетку, внутреннюю обработку потолка, время от времени слой снега на крыше.

Источник: http://myprofnastil.ru/blog/2016/08/16/ustrojstvo-dvuskatnoj-krovli-iz-proflista/
