Фронтоны двухскатных крыш — как сделать своими руками? Обшивка, расчет площади и устройство

При строительстве дома большое внимание уделяется фасаду постройки. Правильный подход к этому вопросу обеспечит не только эстетичный вид, но что самое важное – защиту дома от влияния различных погодных условий. Всё должно быть просчитано до мелочей. Одним из элементов фасада является фронтон.

Фронтон – это торцевая часть кровли, завершающая фасад здания. Его наличие планируется при разработке архитектурного плана постройки, в который входит форма кровли. При шатровых конструкциях фронтоны не устанавливаются.

Чаще всего они имеют треугольную форму, ограниченную двумя скатами крыши и карнизом. Нередко их обустройство производится при многощипковой или ломаной крыше, несколько реже – односкатной или трехскатной.

Кроме того, эта деталь может не выделяться в отдельный элемент, а выстраиваться вместе с фасадной стеной. Это можно наблюдать чаще всего в строениях из кирпича или сруба.

Существует несколько вариантов их строительства:

1. Фронтон расположен выше уровня крыши. Это классическая форма придает фасаду строения массивности и декоративности. В этом случае, для его отделки используется тот же материал, что и для кровельного покрытия. При этом, стыки между кровлей и фронтоном тщательно гидроизолируются.
2. Фронтон и свесы кровли выполняются на одном уровне. Этот вариант присущ стилю минимализма.
3. Данный элемент фасада может быть несколько углублен под обрешетку крыши. Это наиболее популярный вариант, предполагающий легкое кровельное покрытие. Стропильная система в этом случае не выводится за пределы фронтона. Снизу обрешетка обшивается.
4. При более тяжелых кровельных покрытиях производится вынос стропильной конструкции за границы фронтона. В этом случае, за пределы стены выносятся основные несущие кровли – коньковый и промежуточные брусья.

Основные виды

Треугольный фронтон

По своей форме и декоративности можно выделить несколько основных видов фронтонов:

1. Треугольный – современная архитектурная форма, наиболее популярная. Представляет собой равнобедренный треугольник.
2. Трапециевидный – имеет форму трапеции.
3. Ступенчатый – обустраивается в виде ступеней. Такая конструкция выполняется на одном уровне с фасадной стеной и без свесов.
4. Самцовый – применяется при строительстве домов из бруса. Представляет собой одно целое с фасадной стеной.
5. Раскрепованный – имеет на фасаде выступы (раскреповки), которые расчленяют его высоту, тем самым зрительно увеличивая объем.
6. Разорванный – боковые свесы не сходятся вверху, оставляя некоторое пространство, используемое для размещения какого-либо декоративного элемента.
7. Прерванный – карниз фронтона прерывается для установки окна.
8. Полуфронтон – большая часть карниза отсутствует, и фронтон располагается на колоннах.
9. Полукруглый – берет начало от эпохи Возрождения. Вместо наклонных карнизов используется один, представляющий собой дугу.
10. Лучковый – имеет дугообразную форму, в отличие от полукруглого обладает меньшей величиной сегмента.
11. Килевидный – имеет вид перевернутого киля корабля. Используется чаще всего при обустройстве фронтона ломаных крыш. Наиболее часто использовался зодчими еще в Древней Руси.

Площадь

Расчет площади фронтона методом треугольника: определить ее можно, зная углы наклона фронтона и геометрические формулы вычисления площади треугольников.

Этот параметр определяется в зависимости от того, каким образом будет использовано чердачное помещение. Если внутреннее пространство предназначено для жилого помещения, высота фронтона должна быть более 1 метра. При этом, предусматривается наличие окна, двери или балкона, что визуально увеличит площадь внутри. Скаты крыши в этом случае имеют довольно большой уклон.

При высоте менее 1 метра, чердак может использоваться для расположения каких-либо коммуникационных систем – вентиляции, сплит-системы.

Площадь фронтона рассчитывается заранее при создании архитектурного плана строения. В это же время определяется его тип и форма. При расчете необходимо учитывать все технические характеристики.

В их число входят:

1. Конструкция кровли.
2. Назначение чердачного помещения.
3. Высота над уровнем моря.
4. Воздействие различных внешних факторов – климатические особенности, порывы ветра.
5. Осадка здания по завершении строительства.

В зависимости от всех этих показателей выбирается аэродинамический коэффициент. При использовании чердака как жилого помещения этот показатель равен 0.7.

Далее рассчитывается размер торцов. Этот параметр определяется по формуле S=(h*a)/2. Здесь h – высота кровли, a – ширина торцевой детали.

Устройство своими руками

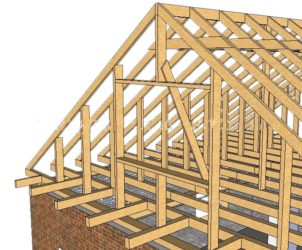

Стропильная система двухскатной крыши

Здесь предусматривается два варианта – до возведения кровельной конструкции и после. И с тем, и с другим связаны определенные трудности.

В первом случае – даже достаточно небольшая погрешность в расчетах может привести к нарушению всей конструкции. Размеры кровли и фронтона могут не совпасть. Этот вариант используется, если на фронтон будут укладываться стропила.

Во втором – работы по обустройству фронтона выполняются, как правило, со стороны чердачного помещения, что тоже может вызвать некоторые неудобства. Но в данном случае возможность ошибки в размерах сводится к нулю.

Необходимые материалы и инструменты

Прежде чем приступать к работе, необходимо приготовить все материалы и инструменты, которые будут использоваться.

В их число входят:

• стропила;
• коньковая доска;
• крепежные шпильки;
• шурупы;
• строительный уровень;
• изолирующий материал (герметик, пленка, клей, гофрокартон);
• отделочный материал;
• утеплитель;

Расчет всех материалов производится в соответствии с площадью фронтона. Все стропила должны быть одинаковой длины. Эта величина зависит от угла наклона крыши и ширины дома. Вычисляется она чисто геометрически: ½ ширины дома делится на косинус угла наклона кровли плюс длина козырька (30-50 см).

Расчет отделочного материала производится также соответственно общей площади этой части фасада.

Монтаж выполняется в определенном порядке:

1. Производится разметка. Если скаты крыши имеют равные стороны, от центра стены на высоту фронтона закрепляется деревянная рейка. В том случае, если скаты имеют разную длину, рейка смещается соответственно углу кровли.
2. От ее верхней части к углам натягивается капроновый шнур. Укладка кирпичного фронтона начинается от основания. Чтобы кладка не получилась зубчатой, крайние кирпичи обрезаются после примерки соответственно натянутому шнуру.
3. Если предусмотрена последующая отделка профнастилом, сайдингом или каким-либо другим отделочным материалом, предварительно возводится деревянный каркас. Для этого из деревянных досок устанавливаются вертикальные подпорки. По основанию фронтона крепится перемычка. Если по плану предусмотрено окно или дверь, такие же перемычки устанавливаются под и над проемами.
4. Завершающий этап – обшивка отделочным материалом.

Отделка и утепление

Решая вопрос относительно выбора утеплителя нужно учитывать степень надежности, срок службы, удельный вес и другие параметры.

Наиболее распространенными материалами для отделки являются алюминиевые или стальные листы, сайдинг, битумная черепица. Наилучший вариант – сайдинг. Им можно обшить абсолютно любую поверхность, будь то кирпич, пеноблок или дерево.

В случае с кирпичным фронтоном, на стену предварительно крепятся алюминиевые стойки, на которые затем и монтируется сайдинг. На деревянном основании он крепится непосредственно к поверхности.

Несколько реже применяются для этих целей алюминиевые или стальные листы. Монтаж их довольно сложен. К тому же, требует соответствующего стилевого оформления всего дома.

Довольно декоративно выглядит фронтон дома, обшитый битумной черепицей. Она послужит защитой от ультрафиолетовых лучей, отличной звукоизоляцией. Кроме того, битумная черепица выступает в роли дополнительного утеплителя. Но этот вариант возможен только в том случае, если вся кровля выполнена именно из него.

Утепление производится изнутри в несколько этапов:

1. Укладывается утеплитель.
2. Далее следует пароизоляция. При этом необходимо сделать зазор, обеспечивающий вентиляцию воздуха.
3. Производится внутренняя обшивка.

Советы

1. План устройства фронтона необходимо продумать на начальном этапе планирования строительства дома.
2. Приступать к обустройству этой части фасада следует только после тщательных расчетов.
3. Кирпичные или бетонные фронтоны требуют предварительного выравнивания поверхности.
4. При выборе материала для отделки необходимо руководствоваться не только его декоративностью. Основное качество – устойчивость материала к тем или иным погодным условиям, воздействию ветра. Кроме того, при выборе учитывается и общая отделка всего строения, кровельное покрытие.

Источник: https://househill.ru/krovlya/construction/dvuskatnaya/frontony.html

Два способа установки стропил фронтона

Ларри Хон

Иногда фронтонные стропила не выступают за пределы здания далеко, а только, чтобы закрыть сайдинг. В этом случае стропила должны быть подбиты снаружи здания к дюймовой доске. Например, если стропила фронтона из доски 5х20, прибейте доску 2,5х15 вровень с верхом обычного стропила, потом прибейте стропило к этой доске «с лица». Добавление подбивочной полосы образует пространство для сайдинга, который подводится под стропило фронтона и создает чистую законченную работу.

Когда стропила фронтона поддерживаются повальными слегами, прибейте доску 5х10 вровень с верхом внутреннего стропила, затем вниз в подрезанный конец стропила, проверяя, что это стропило выглядит ровным. Затем определите ширину свеса по чертежу, потом отбейте меловую линию шнурком вдоль всех повальных слег, и отпилите их дисковой пилой. Прибейте с лица стропила фронтона к концам повальных слег 90 мм гальваническими гвоздями. Поскольку эти детали будут видны, проверьте, чтобы вертикальные срезы стропил у конька были плотно прижаты друг к другу и, что они выглядят хорошо.

Обрезка концов повальных слег

Повальные слеги и конек отпиливаются по длине, после того как их прибьют. Отбейте линию мелом на нужной длине и отпилите их. Будьте осторожны.

Прежде чем устанавливать фасции или валики, концы повальных слег и стропил должны быть размечены и распилены по длине. Проверьте чертежи для определения длины свесов. Свесы отмеряют по горизонтали от стены, а не вдоль стропила. Если, например, свес длиной 50 см и доска валика толщиной 38 мм, отмерьте от здания линию длиной 462 мм и поставьте точку на верхнем ребре стропила с обеих сторон здания. Отбейте меловую линию вдоль стропил, включая фронтоны, связав метки.

Если концы будут прямоугольными, используйте для разметки маленький стропильный угольник. Чаще всего делают вертикальный распил, который можно разметить с помощью лекала.

Чтобы сделать прямой валик или фасцию, разметьте и распилите коныцы стропил, после установки крыши.

Если свес длинный и хрупкий, прибейте поверх меловой линии сходни из доски 2,5х15. Или вы можете идти по границе здания и отпиливать концы циркулярной пилой. Стропила фронтона может будет нужно отпилить под скос 45°, чтобы прикрепить валик.

Валик, фасция и софит

Валик это горизонтальная доска, которая закрывает торцы стропил, если это две доски, прибитые одна над другой, то это фасция. Если по чертежам нужно устанавливать валик, то это делают после того, как стропила прибиты. Если свесы будут подшиты, вы может быть захотите прикрепить подпорку валика к концам стропил, того же размера, что и стропила. Софит может быть прибит к этой подпорке и к доске 5х, прибитой к стене. Чистовой валик или фасция закроет подпорку и скроет все гвозди.

Другой простой способ сделать софит это сделать 6 мм паз в задней части валика чуть ниже конца стропила. В валике из доски 5х, паз может быть сделан глубиной

6 мм с помощью рутера, прибив доску 2,5х10 по длине валика, которая будет служить направляющей. Чтобы закрыть софит, используйте 5 мм фанеру, которая вставляется в паз валика и прибейте к доске прибитой к стене.

Валик не должен быть такой же прочный, как доски стропил, поэтому часто используют красное дерево, ель, кедр и другие породы. Он может быть строганный и обрезной, как лучше для дизайна дома, но он должен быть камерной сушки и с малым количеством сучков. Доски должны быть как можно более длинными и прямымы.

Если наклон крыши не слишком большой,

их можно поднять наверх, уложив поперек стропил. На крыше с большим уклоном, вбейте несколько временных гвоздей в стропила, чтобы удержать доски валика на месте. (Не забудьте вытащить эти гвозди, когда они уже будут не нужны). Начинайте у стропил фронтона, которые обычно того же размера и из того же материала, что и валик и прикрепите его под углом 45°. Длина фронтона была размечена меловой линией, которая также отмечает длину всех стропил. Эта метка указывает на короткую часть распила под углом 45°. Предполагая, что стропила отпилены вертикально, сделайте метку с помощью лекала стропил, установите пластину пилы под 45° и распилите.

Затем отпилите доску валика под острым углом, выравнивая конец с концом стропила фронтона. Сделайте второй острый распил с другого конца валика так, чтобы он заканчивался на ребре стропила. Сделайте распил так, чтобы лицевая сторона острого угла была видна, когда валик будет прибит (см.рис. наверху). Делая распил таким образом, позволяет прибивать следующую часть валика поверх первой части, а не подсовывать её вниз.

Проверьте, как соединяются острые углы. Несмотря, что здание будет иметь абсолютно прямые углы и каркас сделан идеально, стыковка досок валика может иметь небольшие щели. Плохое соединение может быть также вызвано грубым распилом. В любом случае, можно попробовать слегка изменить пилу. Когда вы устанавливаете пилу на угол 45°, диск закрепляется болтом. Возьмите небольшой круглый кусочек пластика, подложите его под болт, так вы можете добиться угла 45,5° и даже 46°. Сделав эту корректировку, вы добьетесь, что наружный край острого угла соединиться точно с другим углом.

Промежуточные соединения доски валика сечением 2,5х может быть сделано по другому, и более эффективно, гарантируя, каждый раз, идеальное соединение. Прибейте первую доску валика к концу стропила, оставив небольшой свободный кусок. Затем прибейте второй кусок доски, чтобы он перекрывал первый (см. нижний рисунок). Работая с крыши, следите, чтобы кусок доски справа накрывал кусок доски слева от вас. Выровняйте оба куска, проведите вертикальную линию прямо поверх конца стропила, установите пилу на 15° и достаточно глубоко, чтобы распилить обе доски вместе.

Прибейте концы вместе для идеальной стыковки. (см. фото ниже)

Большинство строителей используют гвозди горячей гальванизации для крепления валика. Нержавеющие гвозди рекомендуются для приморских районов для предотвращения коррозии от соленого воздуха. Держите валик ниже стропил, чтобы не мешал покрытию крыши.

Величина, на которую надо опустить валик, зависит от угла наклона крыши и толщины доски валика. Положите обрезок доски на верхнее ребро стропила и выдвинете его за пределы вертикального распила конца. Подтяните валик вверх к этому обрезу и прибейте.

Используйте глазомер или линейку, чтобы прибивать валик на одинаковом расстоянии от верха стропил. Таким образом, обшивка крыши может накрыть верх валика и быть прибита к нему.

Работая с партнером, держащим другой конец, сначала прибейте валик к стропилу фронтона. Затем забейте два гвоздя через валик в каждое стропило, один гвоздь должен быть вверху, а другой внизу, для большей прочности. Если доска валика из обрезной доски, опытный плотник может забить гвозди вровень с поверхностью, не оставляя метки от молотка, но если доска строганная, гвоздь будет забит близко к поверхности, а затем добить его битой.

Продолжайте работать вокруг здания, пока не закончите. Вы сохраните много времени, работая с крыши, а не с лестницы, особенно, если фронтоны высокие или здание двухэтажное. Насладитесь своей работой, прежде чем начать обшивку.

Разделы книги ларри хона «очень эффективный плотник»

Источник: https://eplan.house/larry-haun/krysha/dva-sposoba-ustanovki-stropil-frontona

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

• Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
• Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
• Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
• Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
• Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
• Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
• Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

• Подготовительный этап.
• Фиксация мауэрлата.
• Сборка ферм.
• Установка ферм на перекрытия.
• Устройство конька.
• Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

• Молоток и ножовка.
• Угольник и уровень.
• Крепежные элементы.
• Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

• При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
• Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
• В балках высверливают отверстия в соответствии с расположением шпилек.
• Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-dvukhskatnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo.html

Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

• Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

• Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

• Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Способы подшивки свесов

Существует два способа подшивки свесов:

1. короб из дерева
2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

• Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

• Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

• ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

• Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

Не стоит превышать длину листа в 5-6 метров, возможно провисание.

• Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.

Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.

F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.

 Как вы понимаете качественно смонтированный свес, защитит не только фасад здания, но и увеличит срок службы кровли.

Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/kak-sdelat-frontonnyj-sves-kryshi-svoimi-rukami-pravilno-razmery-i-konstrukciya.html

Всё что нужно знать о фронтоне стропильной системы двускатной крыши: устройство и способы завязывания

Двухскатная крыша — один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать здесь.

В этой статье вы узнаете, как посчитать площадь фронтона двухскатной крыши и как сделать фронтон двухскатной крыши своими руками.

Что такое фронтон крыши и каких видов он бывает

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

• Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
• Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко, был распространен в эпоху классицизма.
• Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
• Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
• Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формулеплощади треугольника — произведение основания на высоту деленное пополам, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона. Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

• Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
• Деревянный, брусовой, бревенчатый тип.
• Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Кирпичный вариант

Деревянный вариант

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

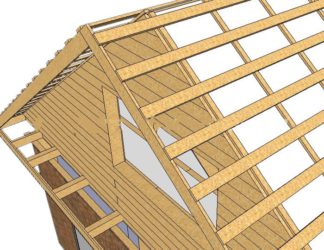

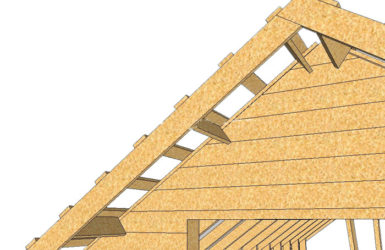

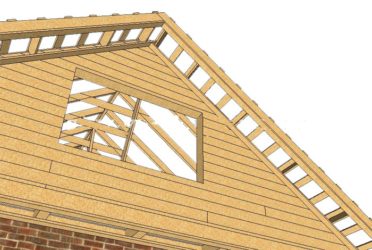

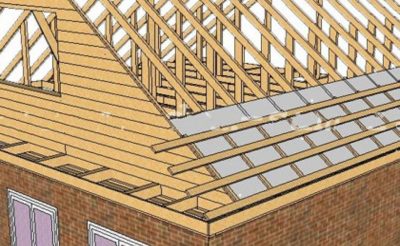

Часто является, по сути, обшитым крайним рядом стропил. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут стропила. Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления —изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

• Стекловата;
• Минвата;
• Пенопласт;
• Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

В этом видео вы можете увидеть как можно сделать фронтон крыши, довольно экономным способом:

2017-01-28

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/fronton-dvus.html
