Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами.
Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды.
Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.
Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием.
Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения.
Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.
Особенности профнастила
Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:
- Несущий (маркируется литерой Н).
- Стеновой (С).
- Комбинированный или универсальный (НС).
Материал может отличаться своим предназначением, например, изделие может использоваться:
- для монтажа кровельной системы;
- для устройства межэтажных перекрытий;
- для отделки фасадов;
- для изготовления стеновых перегородок;
- для установки в качестве ограждающих конструкций и так далее.
Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.
Популярные виды профнастила
Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.
1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.
2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность. Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.
3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.
Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.
| Маркировка | Угол наклона кровли | Максимальный шаг обрешетки | Особенности изделия |
| С-8 | от 15 градусов | Сплошная | Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок. |
| С-10 | до 15 градусов | Сплошная | |
| более 15 градусов | 30 см | ||
| С-20ПП-20 | до 15 градусов | Сплошная | Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью. |
| более 15 градусов | 50 см | ||
| С-21 | до 15 градусов | 30 см | |
| более 15 градусов | 65 см | ||
| НС-44 | до 15 градусов | 50 см | |
| более 15 градусов | 100 см | ||
| Н-60 | от 8 градусов | 3 м | Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки. |
| Н-75 | от 8 градусов | 4 м | |
| НС-35 | до 15 градусов | 50 см | Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее. |
Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.
Расчет и монтаж обрешетки под профнастил

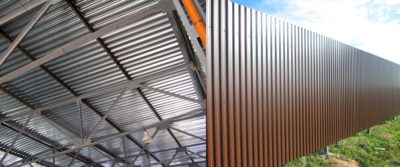

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов.
Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе.
Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.
Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:
- на стропильную систему стелется пароизоляционный материал;
- вдоль стропильных ног набивается брус контробрешетки;
- поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.
Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок.
Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок.
Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.
Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки.
Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе.
Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.
по материалам http://kryshagid.ru
Источник: http://pprof.info/ustrojstvoobreshetkiprofnastil/
Обрешетка крыши под профнастил
На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.
Шаг и размер обрешетки под профнастил
Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке.
Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.
Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.
Шаг обрешетки зависит от вида профнастила.
Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.
Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.
В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.
Выбор основания для профлиста разных марок:
- Для гофрированного листа марки С20 обрешетка должна быть сплошной
- С35 — шаг не более 30 сантиметров
- С10 — сплошная обрешетка
- С21 — стандартная, с шагом 30 см
- С44 — подходит разреженная основа
Шаг обрешетки в зависимости от вида профнастила
Монтаж обрешетки под профнастил
Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.
Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.
Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.
Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.
На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.
Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.
Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.
Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.
Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.
Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.
Схема обрешетки под профнастил
Крепление профнастила на обрешетку
Удобно, когда длина кровельного листа соответствует длине ската крыши.
Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.
Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.
Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.
Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.
Если лист нужно подрезать, срез располагается у конька.
Обрешетка под профнастил — выбор материала, расчет шага и монтаж
В сторону карниза поворачивают срез, выполненный на заводе.
Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.
Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.
о обрешетке под профнастил
-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.
