Шляпный профиль ПШ
Продукция Шляпный профиль ПШ
Профиль шляпный/Омега (ПШ/ОП) – металлический профиль холодного проката (в модификации «Астекхоум» производится из оцинкованной стали С 350 и 08ПС толщиной от 0,7 до 4,0 мм 1 класса со слоем цинка 275 г/м²) с сечением, похожим на шляпу – отсюда и название. Тем не менее, в профессиональной среде встречаются и другие названия ПШ, например, омега-профиль (за отдалённую схожесть с греческой буквой Ω). Часто ПШ также называют обрешёточным профилем или кровельным прогоном.
Размерный ряд ПШ-профиля омега
Компания «Астекхоум» занимается производством металлопрофиля более 10 лет, располагая собственным цехом и оборудованием. На заказ возможно изготовление шляпного профиля любого размера. В постоянном наличии мы поддерживаем следующие позиции:
| Наименование | Размер | Толщина |
| Шляпный ПШ 28 | 100*40*20*28 | 0,5-4,0 |
| Шляпный ПШ 30 | 100*40*20*30 | 0,5-4,0 |
| Шляпный ПШ 35 | 100*40*20*35 | 0,5-4,0 |
| Шляпный ПШ 40 | 100*40*20*40 | 0,5-4,0 |
| Шляпный ПШ 45 | 115*40*20*40 | 0,5-4,0 |
| Шляпный ПШ 50 | 115*40*20*50 | 0,5-4,0 |
| Шляпный ПШ 61 | 115*40*20*61 | 0,5-4,0 |
Сегодня профиль шляпный активно используется в строительстве, особенно по технологии ЛСТК, являясь более практичной альтернативой деревянной обрешётке. В отличие от последней, оцинкованный ПШ-профиль не подвержен влиянию окружающей среды и биологически инертен.
Сферы применения
Профиль шляпный считается универсальным и многофункциональным, но наибольшее применение, как уже говорилось выше, он нашёл в строительстве лёгких стальных тонкостенных конструкций, а именно:
- при монтаже стен и перекрытий
- в обустройстве кровельных систем и подкровельных конструкций
- во внутренней отделке зданий (особенно с широкими пролётами)
- в строительстве ограждений и ворот различного типа
- как элемент вентилируемых фасадов
Незаменим шляпный профиль при строительстве домов с тёплым мансардным этажом, предназначенным для постоянного проживания. С учётом фактора прочности использование ПШ позволяет использовать многослойный утеплитель.
Универсальность и широкая сфера применения омега-профиля объясняются его преимуществами, наиболее важными из которых являются:
- пожаробезопасность, высокая коррозийная устойчивость и, как следствие, долговечность до 100 лет (особенно, если шляпный профиль изготавливается из оцинкованной стали)
- геометрическая точность обустройства каркаса, перекрытий и кровли
- большая жёсткость и высокие допускаемые нагрузки, позволяющие укладку многослойного кровельного пирога, состоящего, помимо ПШ, из продольных ферм, звукоизоляции, демпферного настила, профнастила и стяжки. Деревянная обрешётка такого не выдержит. Возрастающая нагрузка, конечно, может стать ограничением, но, как правило, она закладывается ещё на этапе проектирования
- минимизация затрат за счёт отсутствия потерь материала при монтаже. По желанию клиента, «Астекхоум» выполняет резку ПШ-профиля в размер в соответствии с проектной декларацией
Преимущества ПШ-профиля омега от «Астекхоум»
Главное и самое очевидное преимущество – наша компания является непосредственным производителем. Отсюда «вытекают» самая низкая цена – без посреднических накруток, широкий ассортимент и возможность поставить любую партию ПШ-профиля необходимого размера.
Что касается качества непосредственно самого профиля «производства «Астекхоум», здесь обратим внимание на следующие преимущества:
- использование высококачественной оцинкованной стали С 350 1 класса
- контроль качества на всех этапах – от разрезания исходного проката до калибровки, обеспечивающей высокую точность геометрии конечного продукта
- срок изготовления 5-7 дней
- гарантия на продукцию 5 лет
- услуга монтажа в комплексе
Если вам нужен качественный ПШ по выгодным ценам и вы рассчитываете на гибкие условия сотрудничества, купить его вы всегда можете в компании «Астекхоум». Широкая дилерская сеть позволяет нам оперативно изготавливать и доставлять по Росси
ЖК Лесной ручей. Этап строительства. Часть 1
ЛСТК испытание
ЖК Лесной ручей. Этап строительства. Часть 5
Источник: https://astekhome.ru/products/profil-shlyapnyy-psh
Омега — Шляпный профиль ЛСТК: виды и особенности
В наше время шляпный профиль, благодаря своей экономической выгоде и большей надежности используется для замены деревянного вида аналогичной формы при подготовке фасада здания, покрытия строительного объекта крышей или для усиления легких металлических каркасных конструкций.
- Назначение
- Использование
- Таблица характеристик видов профиля
Назначение
Главное его отличие от каркаса из дерева, то что он обладает, благодаря тому, что он изготавливается из металлических сплавов и покрыт защитным покрытием, большей стойкостью и долговечностью, и минимальной подверженностью условиям окружающей среды при эксплуатации. Другими словами, деревянная обрешетка в отличие от шляпного от времени может гнить при высокой влажности, в зависимости от времен года дерево пропитывается влагой и немного увеличивается или уменьшается в размерах «дышит», в соответствии с чем решетчатая конструкция тоже немного дает перекос, что нарушает ее целостность.
Изготовление:
Монтаж шляпного вида проводить намного проще, чем аналогичной конструкции из дерева. Он очень легко устанавливается в качестве основы фасадов зданий, покрытия крыши или основы установки оград, ворот и калиток, и не требует участия в монтаже высококвалифицированного персонала. Ни одно строительство в наше время не обходится без их использования, благодаря их прочности и экономической целесообразности, для обустройства помещений и объектов частных владений или различных помещений и объектов промышленной необходимости.
Форма шляпного профиля напоминающую греческую букву омега
Данный вид формы и производство были защищены патентом достаточно недавно, но сразу нашли свою нишу и стали пользоваться популярностью у строительно-монтажных компаний. Благодаря своей форме, он обеспечивает повышенную прочность и жесткость. Оригинальная форма данного оцинкованного вида позволяет строительно-монтажным компаниям уменьшать затраты при ремонте или возведении различных построек или их частей (стены, перегородки), причина проста: для проведения монтажных работ нет необходимости в сложном оборудовании или сварочных работах (хотя при желании он позволяет использовать сварочные работы, благодаря своим свойствам).
Благодаря своему виду с «крыльями» по краям профиля он дает прекрасную сцепку с любыми другими панелями, с другими или профнастилом. Благодаря наличию по краям раздвоенных концов он инертен к движению после монтажа и позволяет без проблем использовать крепление болтовыми или саморезными соединениями.
Иногда используется для внешнего декоративного монтажа, кроме чего еще и усиливает конструкцию.
При монтаже обрешетки на крышу под кровельные материалы, нет необходимости в очень частом шаге обрешетки и стропил, как при деревянном каркасе, что сильно уменьшает вес конструкции, что соответственно уменьшает давление на несущие конструкции и фундамент строительного объекта.
Использование
Шляпный вид универсален в применении и часто используется строительно-монтажными организациями для изготовления:
- Ворот различных типов (раздвижные, консольные, откаточные, подвесные или складывающиеся)
- Заборных секций
- Калиток
- Различные виды опорных перекрытий для фасадов зданий, включая звукоизолирующие.
- Перекрытия для кровельных материалов крыши
- Усиления несущих профилей здания
- Стяжения конечной части укладки профнастила.
Он обладает универсальностью в плане дизайна конструкций и позволяет, за счет своей механической прочности, производить большие пролеты зданий, что имеет важное значение для производственных и торговых помещений и зданий. Если план-проект здания не содержит ошибок расчета конструкции, то омега-профиль можно использовать как элемент несущей конструкции задания или перекрытий между этажами.
В зависимости необходимости типа строительства выбирают необходимые типы.
Таблица характеристик видов профиля
| Характеризуется небольшой толщиной. При монтаже не нужно использовать сварочные работы. Применяется для создания каркаса оград и облицовки фасада зданий. Выдерживает среднюю механическую и весовую нагрузку.Использование ПШ 25 рекомендуется использовать в качестве основы различных оград. Он выдерживает многократную косметическую обработку. |
| Необходим при больших весовых нагрузках. Длинна дает возможность создавать уникальные дизайнерские конструкции. |
| Универсален. Непритязателен к климатическим факторам. Дополнительный рельеф на высоте омега-профиля обеспечивает дополнительное соединение частей с разными характеристиками. Обычно стандартная толщина по ГОСТ равна 1,2 миллиметра. При габаритных конструкциях стоит брать ПШ40 толщиной от 2мм. |
| Универсален для различных видов строительства и удобен при транспортировке. Прост в монтаже каркасных конструкций. Данный вид омега-образного оцинкованного вида хорошо подходит для монтажа подкровельного каркаса крыши и позволяет впоследствии произвести удобный и качественный монтаж кровельного покрытия, профессионального настила и рубероида. ПШ 45 очень неприхотлив к климату |
| Используется для монтажа несущих каркасов в строительстве для промышленных нужд, различных цехов, ангаров или складов. Также используется в строительстве длинных прогонов и монтажа оград. Подходит для установки легкой, влагозащитной крыши, для монтажа фасадов.ПШ 50 компактен, очень статичен при различной нагрузке. |
| Прочность данного швеллера такова, что его используют в качестве столбов опоры оград. Также его используют в качестве несущих каркасов, к которым они крепятся более простой компоновки. Пожарно безопасен. Не греется и деформируется при нагревании от солнца, не теряет внутреннюю целостность и структуру от различных видов повреждений или нагрева. |
| ПШ 61 устойчив к внешним условиям. Используется для каркасных конструкций. Позволяет вести монтаж конструкции с любым градусом соединения угловых стыков, прекрасно соединяется с любыми другими материалами. Имеет длительный срок использования и относительным малым весом при повышенной прочности. |
Наладить производство ПШ довольно просто и экономически выгодно.
Его сырьем является тонкая сталь, алюминий, железо или сплавы данных материалов, поставляемых заводу-изготовителю в рулонном виде, в виде полос или металлических лент.
Благодаря мягкости и гибкости, поставляемого материала, завод-изготовитель вначале формирует определенный тип из доступного ресурса, затем проводит горячую или холодную прокатку (в зависимости от типа поставленной стали, алюминия или железа) и оцинковку или покраску результата производства. Более подробно процесс производства выглядит так:
- Расчет размера полосы, относительно поставленного металлического листа, с последующей резкой
- Холодная формовка и профилирование (изготовление омега-профиля), резка по размерам.
- Калибровка размеров
- Обработка грунтовкой и антисептиками для защиты
- Цинкование
- Окраска красителями
Производство шляпных профилей происходит согласно государственным стандартам безопасности и качества, строительным нормам и правилам (СНиП) и государственным стандартам (ГОСТ). Сырье для изготовления омега-профиля проходит аттестацию на экологичность исходного сырья, долговечность, содержания углерода и норм жесткости. Если сырье прошло аттестацию, то оно проходит вторичную обработку и формирование в тонкие листы или полосы. Необходимость подобных действий вызывает пространственная жесткость данного материала, в зависимости толщины полосы и сложность его формовки.
Стандартная толщина вторичного листа или полосы варьируется в пределах 1,5 мм, другие виды толщины вторичного листа, а соответственно и толщины производятся на заказ, а соответственно и имеют большую стоимость.
Производство шляпного омега-профиля подразумевает производство его в больших количествах, чтоб оправдать закупку разнопланового оборудования, так как один станок без долгой перенастройки способен изготовлять только один вид и размер. Стоимость стандартных профилей низка из-за большого количества изготовления стандартных размеров, дешевизны сырья производства и ненужности применения специализированного оборудования.
Источник: https://bvzd.ru/vopros/shlyapnyy-profil-lstk-vidy-i-osobennosti
Шляпный профиль купить в Москве по цене от 75 р/м
Изготовим за 7 дней или платим 5 000 руб. каждый день просрочки
Цены на шляпный профиль
|
|||||
| ПН — 100-0,7 | 100 | 50 | 1000 / 14000 мм | 1.09 | 93 |
| ПН — 100-0,8 | 100 | 50 | 1000 / 14000 мм | 1.25 | 107 |
| ПН — 100-1,0 | 100 | 50 | 1000 / 14000 мм | 1.56 | 133 |
| ПН — 100-1,2 | 100 | 50 | 1000 / 14000 мм | 1.87 | 141 |
| ПН — 100-1,5 | 100 | 50 | 1000 / 14000 мм | 2.33 | 175 |
| ПН — 100-2,0 | 100 | 50 | 1000 / 14000 мм | 3.10 | 233 |
| ПН — 150-1,0 | 150 | 50 | 1000 / 14000 мм | 1.95 | 147 |
| ПН — 150-1,2 | 150 | 50 | 1000 / 14000 мм | 2.33 | 175 |
| ПН — 150-1,5 | 150 | 50 | 1000 / 14000 мм | 2.91 | 219 |
| ПН — 150-2,0 | 150 | 50 | 1000 / 14000 мм | 3.88 | 291 |
| ПН — 200-1,0 | 200 | 50 | 1000 / 14000 мм | 2.33 | 175 |
| ПН — 200-1,2 | 200 | 50 | 1000 / 14000 мм | 2.79 | 210 |
| ПН — 200-1,5 | 200 | 50 | 1000 / 14000 мм | 3.50 | 263 |
| ПН — 200-2,0 | 200 | 50 | 1000 / 14000 мм | 4.65 | 349 |
| ПН — 250-1,2 | 250 | 50 | 1000 / 14000 мм | 3.26 | 245 |
| ПН — 250-1,5 | 250 | 50 | 1000 / 14000 мм | 4.08 | 306 |
| ПН — 250-2,0 | 250 | 50 | 1000 / 14000 мм | 5.44 | 408 |
|
|||||
| ПС — 100-0,7 | 100 | 50 | 1000 / 14000 мм | 1.25 | 107 |
| ПС — 100-0,8 | 100 | 50 | 1000 / 14000 мм | 1.43 | 122 |
| ПС — 100-1,0 | 100 | 50 | 1000 / 14000 мм | 1.78 | 134 |
| ПС — 100-1,2 | 100 | 50 | 1000 / 14000 мм | 2.14 | 161 |
| ПС — 100-1,5 | 100 | 50 | 1000 / 14000 мм | 2.68 | 201 |
| ПС — 100-2,0 | 100 | 50 | 1000 / 14000 мм | 3.56 | 267 |
| ПС — 150-1,0 | 150 | 50 | 1000 / 14000 мм | 2.17 | 163 |
| ПС — 150-1,2 | 150 | 50 | 1000 / 14000 мм | 2.60 | 195 |
| ПС — 150-1,5 | 150 | 50 | 1000 / 14000 мм | 3.25 | 244 |
| ПС — 150-2,0 | 150 | 50 | 1000 / 14000 мм | 4.33 | 325 |
| ПС — 200-1,0 | 200 | 50 | 1000 / 14000 мм | 2.52 | 189 |
| ПС — 200-1,2 | 200 | 50 | 1000 / 14000 мм | 3.02 | 227 |
| ПС — 200-1,5 | 200 | 50 | 1000 / 14000 мм | 3.77 | 283 |
| ПС — 200-2,0 | 200 | 50 | 1000 / 14000 мм | 5.03 | 378 |
| ПС — 250-1,2 | 250 | 50 | 1000 / 14000 мм | 3.49 | 262 |
| ПС — 250-1,5 | 250 | 50 | 1000 / 14000 мм | 4.36 | 327 |
| ПС — 250-2,0 | 250 | 50 | 1000 / 14000 мм | 5.81 | 436 |
|
|||||
| ПС — 300-1,5 | 300 | 95 | 1000 / 14000 мм | 6.16 | 462 |
| ПС — 300-1,8 | 300 | 95 | 1000 / 14000 мм | 7.39 | 555 |
| ПС — 300-2,0 | 300 | 95 | 1000 / 14000 мм | 8.2 | 615 |
| ПС — 300-2.5 | 300 | 95 | 1000 / 14000 мм | 10.3 | 773 |
| ПС — 300-3,0 | 300 | 95 | 1000 / 14000 мм | 12.3 | 923 |
|
|||||
| ПС — 320-1,5 | 320 | 95 | 1000 / 14000 мм | 6.16 | 462 |
| ПС — 320-1,8 | 320 | 95 | 1000 / 14000 мм | 7.39 | 555 |
| ПС — 320-2,0 | 320 | 95 | 1000 / 14000 мм | 8.2 | 615 |
| ПС — 320-2.5 | 320 | 95 | 1000 / 14000 мм | 10.3 | 773 |
| ПС — 320-3,0 | 320 | 95 | 1000 / 14000 мм | 12.3 | 923 |
|
|||||
| ПШ — 0,7 | 92 (шляпа 45) | 45 | 1000 / 14000 мм | 0.91 | 78 |
| ПШ — 0,8 | 92 (шляпа 45) | 45 | 1000 / 14000 мм | 1.04 | 89 |
| ПШ — 1,0 | 92 (шляпа 45) | 45 | 1000 / 14000 мм | 1.30 | 98 |
| ПШ — 1,2 | 92 (шляпа 45) | 45 | 1000 / 14000 мм | 1.57 | 118 |
| ПШ — 1,5 | 92 (шляпа 45) | 45 | 1000 / 14000 мм | 1.96 | 147 |
|
|||||
| Уголок — 1,0 | 30 | 30 | 1000 / 14000 мм | 0.47 | 36 |
| Уголок — 1,2 | 30 | 30 | 1000 / 14000 мм | 0.57 | 43 |
| Уголок — 1,5 | 30 | 30 | 1000 / 14000 мм | 0.71 | 54 |
| Уголок — 2,0 | 30 | 30 | 1000 / 14000 мм | 0.95 | 72 |
| Уголок — 1,0 | 35 | 35 | 1000 / 14000 мм | 0.55 | 42 |
| Уголок — 1,2 | 35 | 35 | 1000 / 14000 мм | 0.66 | 50 |
| Уголок — 1,5 | 35 | 35 | 1000 / 14000 мм | 0.83 | 63 |
| Уголок — 2,0 | 35 | 35 | 1000 / 14000 мм | 1.10 | 83 |
| Уголок — 1,0 | 40 | 40 | 1000 / 14000 мм | 0.63 | 48 |
| Уголок — 1,2 | 40 | 40 | 1000 / 14000 мм | 0.76 | 57 |
| Уголок — 1,5 | 40 | 40 | 1000 / 14000 мм | 0.95 | 72 |
| Уголок — 2,0 | 40 | 40 | 1000 / 14000 мм | 1.26 | 95 |
| Уголок — 1,0 | 45 | 45 | 1000 / 14000 мм | 0.71 | 54 |
| Уголок — 1,2 | 45 | 45 | 1000 / 14000 мм | 0.85 | 64 |
| Уголок — 1,5 | 45 | 45 | 1000 / 14000 мм | 1.06 | 80 |
| Уголок — 2,0 | 45 | 45 | 1000 / 14000 мм | 1.42 | 107 |
| Уголок — 1,0 | 50 | 50 | 1000 / 14000 мм | 0.79 | 60 |
| Уголок — 1,2 | 50 | 50 | 1000 / 14000 мм | 0.95 | 72 |
| Уголок — 1,5 | 50 | 50 | 1000 / 14000 мм | 1.18 | 89 |
| Уголок — 2,0 | 50 | 50 | 1000 / 14000 мм | 1.57 | 118 |
| Уголок — 1,0 | 55 | 55 | 1000 / 14000 мм | 0.87 | 66 |
| Уголок — 1,2 | 55 | 55 | 1000 / 14000 мм | 1.04 | 78 |
| Уголок — 1,5 | 55 | 55 | 1000 / 14000 мм | 1.30 | 98 |
| Уголок — 2,0 | 55 | 55 | 1000 / 14000 мм | 1.73 | 130 |
| Уголок — 1,0 | 60 | 60 | 1000 / 14000 мм | 0.95 | 72 |
| Уголок — 1,2 | 60 | 60 | 1000 / 14000 мм | 1.13 | 85 |
| Уголок — 1,5 | 60 | 60 | 1000 / 14000 мм | 1.42 | 107 |
| Уголок — 2,0 | 60 | 60 | 1000 / 14000 мм | 1.89 | 142 |
| Уголок — 2,0 | 65 | 65 | 1000 / 14000 мм | 1.98 | 149 |
| Уголок — 2,5 | 65 | 65 | 1000 / 14000 мм | 2.47 | 186 |
| Уголок — 3,0 | 65 | 65 | 1000 / 14000 мм | 2.97 | 223 |
| Уголок — 2,0 | 70 | 70 | 1000 / 14000 мм | 2.13 | 160 |
| Уголок — 2,5 | 70 | 70 | 1000 / 14000 мм | 2.67 | 201 |
| Уголок — 3,0 | 70 | 70 | 1000 / 14000 мм | 3.20 | 240 |
| Уголок — 2,0 | 75 | 75 | 1000 / 14000 мм | 2.29 | 172 |
| Уголок — 2,5 | 75 | 75 | 1000 / 14000 мм | 2.86 | 215 |
| Уголок — 3,0 | 75 | 75 | 1000 / 14000 мм | 3.43 | 258 |
| Уголок — 2,0 | 80 | 80 | 1000 / 14000 мм | 2.45 | 184 |
| Уголок — 2,5 | 80 | 80 | 1000 / 14000 мм | 3.06 | 230 |
| Уголок — 3,0 | 80 | 80 | 1000 / 14000 мм | 3.67 | 276 |
| Уголок — 2,0 | 85 | 85 | 1000 / 14000 мм | 2.60 | 195 |
| Уголок — 2,5 | 85 | 85 | 1000 / 14000 мм | 3.26 | 245 |
| Уголок — 3,0 | 85 | 85 | 1000 / 14000 мм | 3.90 | 293 |
| Уголок — 2,0 | 90 | 90 | 1000 / 14000 мм | 2.76 | 207 |
| Уголок — 2,5 | 90 | 90 | 1000 / 14000 мм | 3.45 | 259 |
| Уголок — 3,0 | 90 | 90 | 1000 / 14000 мм | 4.14 | 311 |
| Неравнополочные | 1000 / 14000 мм | договорная |
Наши видео
Для полноты просмотра включите звук
Как мы строим
Техническое видео по сборке зданий
Наше производство сэндвич-панелей
Для просмотра работ нажмите на фото.

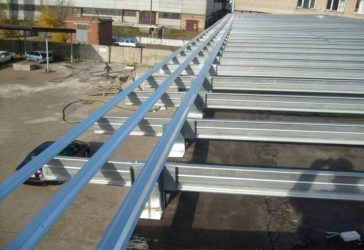

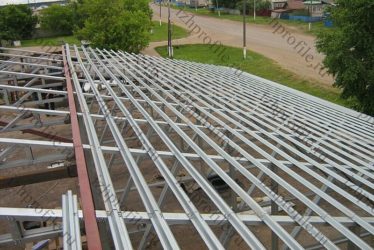

ПШ (шляпный профиль) — 45, используется в качестве металлической обрешётки крыши, ферм или стен (в том числе под гипсокартон) и обеспечивает быстрый монтаж. Длина наращивается «внахлест» без необходимости использовать промежуточную обрешетку. Транспортировка и складирование шляпного профиля не представляют никаких трудностей, поскольку он легко укладывается в штабеля и не занимает много места.
Шляпный профиль (обрешетка) не подвержен негативному влиянию внешней среды и эргономичен, может монтироваться прямо на несущий профнастил кровли.

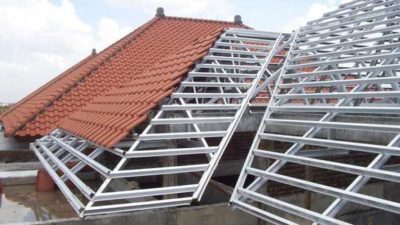

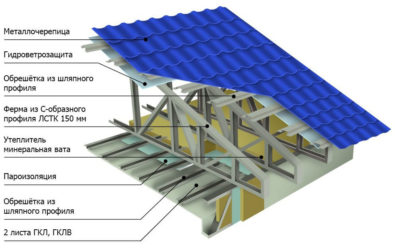

Обрешетка укладывается на стропильную конструкцию в сочетании с различными кровельными покрытиями. Обрешётку можно использовать независимо от кровельного материала и настила.
Обрешетка изготавливается из оцинкованной стали марки 08ПС, толщина металла составляет от 0,7 мм до 1,5 мм.
По сравнению с деревянной обрешёткой шляпный профиль отличается прочностью крепежа в любых климатических условиях.
Профиль шляпный ПШ — 45
Толщина металла 0,7; 0,8; 1,0; 1,2; 1,5 мм.
- Развернутая ширина заготовки L = 166 мм (справ.).
- Допустимые значения кривизны, скручивания, волнистости и другие технические требования, правила приемки и методы контроля по ГОСТ 8282-83.
- Материал заготовки: сталь 08пс тонколистовая оцинкованная по ГОСТ 14918-80.
- Размеры для справок.
Прайс
Источник: https://allplans.ru/production/ocinkovannij-profil/shlyapnyj-profil/
Шляпный профиль
X«ПрофСтальПрокат» занимается производством и поставкой шляпного профиля (омега-профиль и профиль для обрешетки), изготовленного прокатным методом из тонкостенной оцинкованной стали (от 0,5 до 1,5 мм). Мы выпускаем шляпный профиль следующих видов:
Обрешеточный профиль используется при монтаже кровли, а также для возведения вентилируемых фасадов и внутренних отделочных работ. Заказать шляпный профиль Особенности стального обрешеточного профиля
Возможно использование шляпного профиля для ремонта и реконструкции старой кровли. Стоимость такого профиля в несколько раз ниже применения деревянного бруса, а его незначительный вес сократит расходы при монтаже. Высокоточные линейные размеры позволяют использование обрешеточного профиля для покрытия кровли черепицей, а также любыми другими кровельными материалами.Таким образом, высококачественный шляпный профиль для обрешетки имеет ряд отличительных преимуществ перед другими строительными материалами благодаря его доступности, удобству использования и универсальности. Виды шляпных профилей
|
Источник: https://www.profstaldom.ru/production/shlyapnyy-profil/
Где используется шляпный профиль для фасада и кровли
Чаще всего его использует при проведении фасадных и кровельных работ. Качественный шляпный профиль для фасада используется в качестве вертикального основного элемента обрешетки и монтируется на крепежные кронштейны.
Несколько десятков лет назад такие работы проводились при помощи деревянных реек, ремонт которых требовался уже через 10 лет. На сегодняшний день ситуация кардинально изменилась.
Для обеспечения долговечности и прочности массивных кровель может быть использован шляпный профиль для кровли в качестве обрешетки на металлические кровельные конструкции.
Шляпный профиль оцинкованный производится, как правило, из двух толщин металла 0.9 мм и 1.2 мм. Стандартные размеры КПШ приведены в таблице ниже. Складская длина шляпных профилей из оцинкованной стали 3 метра, самый популярный размер 50х20х3000. У некоторых производителей можно купить шляпный профиль эконом класса в толщине 0.7 и даже 0.5 мм, однако при таких характеристиках он теряет свой прочностной запас.
| Шляпный профиль основной | толщина металла — 0.9 мм; 1.2 мм | А= 50,60,80,90В=20С=20 |
Компания КРОНА является представителем производства и предлагает к продаже крепежные профили из оцинкованного металла для фасадов и кровель, металлическую обрешетку и вентпрогоны известных производителей. Качественные шляпные профили, цена которых наиболее демократична на сегодняшний день на рынке, производятся заводами МЕТАЛЛПРОФИЛЬ (Лобня), ГРАНД ЛАЙН (Обнинск), Стинержи (Протвино), Белгород.
На всю продукцию, продаваемую нашей Компанией, есть сертификаты качества и письменные гарантийные талоны. В офисе нашей компании (Москва) Вы можете заказать не только шляпный профиль, но и любые элементы подсистемы для вентилируемого фасада или металлической обрешетки для кровли в полной комплектации с крепежными кронштейнами, утеплителем и верхним покрытием оптом и в розницу с самыми высокими торговыми скидками.
Самые популярные профили и обрешетка всегда есть в наличии на складе. Оцинкованная подсистема также может быть отгружена с завода в любой регион России по минимальной цене, при большом объеме заказа сроки изготовления на производстве — 2-3 дня.
Ориентировочная цена прайс листа на все размеры шляпного профиля указана в таблице ниже.
| Название профиля | ед.изм | Розн 0.9мм, руб | Опт 0.9 мм, руб | Розн 1.2 мм, руб | Опт 1.2 мм, руб |
| Профиль шляпный 20х20х50х20х20 | пог.м | 83,00 | 62,25 | 111,66 | 83,75 |
| Профиль шляпный 20х20х60х20х20 | пог.м | 92,00 | 69,00 | 123,33 | 92,50 |
| Профиль шляпный 20х20х80х20х20 | пог.м | — | — | 139,00 | 111,00 |
| Профиль шляпный 20х20х90х20х20 | пог.м | — | — | 154,00 | 115,50 |
Примеры монтажа шляпного профиля оцинкованного
Кроме торгового отдела, наша компания имеет собственный строительный отдел и специализированные монтажные бригады. Качество наших строительных работ подтверждено рекомендациями заказчиков и большим количеством выполненных работ с 2006 года. Стоимость металлического каркаса с монтажом фасадной подсистемы или кровельной обрешетки обсуждается с заказчиком на основании предоставленной спецификации (проекта) и финансовых возможностей покупателя.
Позвоните нам по тел. 8(495) 221-88-10 многоканальный, +7(964) 641-88-10 корпоративный мобильный и специалисты проконсультируют Вас по любым вопросам, связанных с покупкой и монтажом крепежных профилей и кронштейнов.
Источник: https://krona-msk.ru/fasad_i_otdelka/krepejnye_profili/vidy_profilei_kronshteinov/shliapnyi_profil/
Использование разных видов шляпного профиля для кровли и характеристики ПШ
Шляпный профиль для кровли применяют в качестве альтернативы классической деревянной обрешетке. Изделие имеет характерную профильную форму в виде латинской буквы «омега», производится из тонколистовой стали в цельнолитом виде и с перфорированными отверстиями. Для долговечной защиты металла от коррозии применяют гальваническую оцинковку и порошковое окрашивание. Узнайте все о характеристиках ПШ, его применении в строительстве и преимуществах.
Шляпный строительный профиль
Технические характеристики и особенности профиля ПШ ↑
Шляпные профили производят методом холодной формовки на специализированных станах из углеродистой холоднокатной рулонной оцинкованной стали марки С275 и выше.
ПШ классифицируют:
- По материалу – из оцинкованной или окрашенной стали.
- По ширине основной плоскости.
- По высоте профиля.
- По типу окрашивания.
- По длине.
В сопроводительной документации изготовителя указаны размеры профилей, площадь поперечного сечения, справочные величины.
Омега-профили производят длиной от 0.5 до 12.0 м, мерной и немерной длины, кратной мерной длины. Шляпный профиль выпускают высотой от 20 до 61 мм, толщиной от 0,5 до 2,5 мм. В маркировке ПШ 30, ПШ 28 и т. п. цифра означает высоту в мм.
- Профиль ПШ 28 применяется в качестве обрешетки стен и кровель при шаге стропильных форм до 1,2 м.
- ПШ 61 – при шаге стропильных форм до 4,5 м.
- ПШ 61 (с отверстием) – при устройстве обрешетки кровель. Отверстия создают вентиляционный зазор, позволяющий отказаться от контробрешетки.
Сравнение ПШ с другими металлическими профилями
Благодаря стальному профилю, облегчается сборка несущих и вспомогательных каркасов кровли. Еще 10-15 лет назад основанием для кровельных покрытий были только деревянные материалы, которые под воздействием времени, влаги и микроорганизмов теряли свои первоначальные характеристики. Применение ПШ стало эффективным решением этой проблемы и получило распространение при устройстве обрешетки.
Омега-профиль за счет нанесенного оцинкованного покрытия гарантирует после монтажа стропильной системы высокую коррозионную стойкость. С учетом размеров кровельного материала определяется шаг укладки обрешеточного профиля и его модификация.
Окрашенный омега-профиль
10 преимуществ омега-профилей над деревянными элементами ↑
- Более высокие прочностные характеристики (прочность металлических профилей вдвое выше, чем у деревянных).
- Сравнительно небольшой вес, на 30% легче деревянных (например, вес 1 м ПШ 40 – 1,25 кг, а вес бруса, используемого для обрешетки, сечением 50х50 – 2,16 кг).
- Отсутствие вероятности появления насекомых и грибков, повреждению грызунами.
- Не подвержены перепадам влажности (не взаимодействуют с водой, не дают усадку и набухания).
- Монтаж и демонтаж возможен при любой погоде, даже атмосферных осадках.
- Минимум отходов, экологичность и простота дальнейшей переработки.
- Долговечность (благодаря оцинковке срок службы составляет 100 лет).
- Легко наращивается по длине внахлест.
- Точность линейных размеров (практически идеальная геометрия).
- Огнестойкость.
Шляпные профили (ПШ) являются пожаробезопасным и нетоксичным материалом в соответствии с ГОСТ 12.
1.044.
Стропильные системы с металлической обрешеткой ↑
Наиболее востребованным материалом для стропильных систем до сих пор остается древесина. Однако конструкция получается достаточно массивной, если вес кровельного «пирога» велик и длина ската превышает 6 м. В системе, выполненной целиком из деревянных элементов, приходится уменьшать шаг обрешетки и стропил, что приводит к увеличению ее веса и возникновению дополнительной нагрузки на фундамент.
Стальная обрешетка под крышу
Типы кровельных систем с применением ПШ ↑
Решить проблему с излишней нагрузкой можно путем замены элементов кровли на более прочные и легкие металлические. При подборе сечения профильных элементов и их шага выполняют расчет конструкции, учитывая постоянные и временные нагрузки на стропильную систему в процессе эксплуатации.
Такие системы существуют двух типов:
- Металлические – кровельные системы монтируют из стального оцинкованного профиля разного сечения. Шаг обрешетки из ПШ становится больше и расстояние между стропилами увеличивается по сравнению с использованием деревянных элементов. Крепления выполняются при помощи крепежных болтов либо сварки. Целесообразнее использовать сварные металлические конструкции при длине скатов 10-12 м.
- Комбинированные – стропильные системы, сочетают в себе металлические и деревянные элементы, что позволяет облегчить и удешевить кровельную конструкцию, увеличив ее несущую способность. Деревянную обрешетку под кровельный материал при целесообразности или реконструкции кровли заменяют на металлическую из шляпного профиля.
Стоит учесть, что у металла высокая теплопроводность, приводящая к образованию конденсата, и в узлах примыкания металлических и деревянных элементов предусматривать гидроизоляционные прокладки либо обработку последних антисептическими средствами.
Устройство металлической обрешетки под кровельные материалы ↑
Несущая способность основания под кровельный материал рассчитывается по СНиП 2.01.07-85* «Нагрузки и воздействия» и СНиП II-26-76 «Кровли». Омега-профили применяют для устройства неутепленной и утепленной кровли.
- Толщина шляпного профиля зависит от длины пролета и веса «пирога» кровли (толщины и вида утеплителя): чем больше вес кровельной конструкции, тем толще профиль.
- Высота ПШ зависит от высоты гофры кровельного материала: чем выше гофра, тем больше высота профиля, соответственно большими могут быть нагрузки на кровлю.

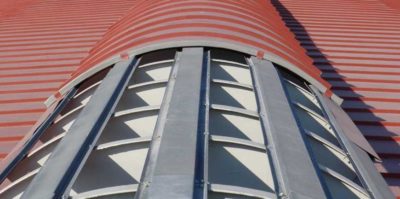

Обрешетка из омега-профиля в устройстве неутепленной кровли
Например, в качестве обрешетки для металлочерепицы применяют ПШ-28-0.7 и ПШ-61-1.5, крепятся они к стропилам, в направлении от карниза к коньку, с шагом равным ширине листа металлочерепицы. Укладку листов ведут справа налево, с нахлестом 200 мм по всей длине. Для крепления используют кровельные саморезы 4.8х35, 4.8х20 мм, ими фиксируют металлочерепицу в нижний прогиб профиля.
Применение ПШ в современных строительных технологиях ↑
Раньше здания и сооружения из металлических профилей возводились преимущественно промышленного назначения и с большими пролетами (цеха, склады, ангары), сегодня все изменилось.
Применение в обустройстве мансарды
Области применения стальных профилей ↑
В связи с развитием строительных технологий, металлопрофильные каркасы теперь применяют в малоэтажном, жилищном строительстве, возведении коттеджей, супермаркетов, автомобильных заправок, офисных помещений, ресторанов, мансардных надстроек.
Сферы применения:
- вентилируемые навесные фасадные системы;
- устройство основания под кровельный материал;
- межэтажные перекрытия;
- металлические и комбинированные кровельные системы;
- лстк-строительство (каркасные дома);
- быстровозводимые здания (бмз);
- металлоконструкции;
- строительство теплиц;
- возведение заборов.
Омега-профиль в системах ЛСТК ↑
Легкие стальные тонкостенные конструкции (ЛСТК) – строительные сооружения из профилированных листов и тонкостенных оцинкованных профилей. В последнее десятилетие ЛСТК уверенно входят на строительный рынок СНГ. При возведении строения каркас из металлоконструкций обшивается специальными панелями.
По этой технологии при устройстве кровельных систем вместо обычного деревянного основания под кровлю используется оцинкованный ПШ, он многофункционален, что позволяет существенно сократить расходы на стройматериалы.
Шляпный профиль ЛСТК
Маркировка ПШ и характеристики
В ЛСТК шляпный профиль применяют в строительстве несущих элементов кровли, при монтаже внешних стен и внутренних перекрытий, а также на этапе внутренних отделочных работ. Для строений этого типа подходит ПШ толщиной 0,5 мм-1,5 мм и высотой 25 мм и 45 мм. В работе используют как сплошные, так и перфорированные термопрофили, обеспечивающие свободное прохождение воздуха и нейтрализующие промерзание отдельных участков.
Для металлического каркаса здания разрабатывается специальный проект, в нем инженеры-проектировщики рассчитывают нагрузки, делают спецификации, далее по ним профили изготавливаются на заводе-производителе под заказ.
Схема обрешетки с ПШ
Изготовление кровельных сэндвич-панелей ↑
Конструктивно кровля может быть смонтирована из несущих элементов с уложенными на них кровельными сэнвич-панелями. Их многослойная конструкция выполняется с применением шляпного профиля. Поэлементную сборку производят вручную на стройплощадке без привлечения специальной техники.
Сэндвич-профиль, выполненный из оцинкованной тонколистовой стали с полимерным покрытием – основа подобной конструкции. По форме она напоминает корыто. В него вставляют утеплитель, сверху устилают гидроветрозащитную мембрану, ее закрепляют шляпными профилями, после чего укладывают кровельный материал. Чтобы исключить появление мостиков холода на бортики сэндвич-профиля приклеивают терморазделяющую полосу.
Профиль шляпный в конструкции сэндвич-панелейнеутепленной кровли
Строительные технологии не стоят на месте, разрабатываются новые кровельные материалы и методы их крепления.
Приемлемая цена, легкость монтажа и ряд преимуществ делают ПШ достойным конкурентом в сегменте рынка строительных материалов.
При проведении проектных расчетов специалистами желательно провести сравнительный анализ применения разных материалов. И, возможно, ваше представление об обрешетке как об исключительно деревянном элементе кровли поменяется на альтернативное основание из шляпного профиля.
Источник: http://goodkrovlya.com/ustrojstvo/dop/vidi-shlyapnogo-profilya.html
