Обрешетка для крыши: как изготовить и установить своими руками?

Построить красивый, уютный дом для семьи – мечта горожанина. Изучив все тонкости строительного искусства, Вы сможете воплотить идею в жизнь. Но, во время работ одним из главных будет вопрос – как сделать обрешетку крыши? Подойдите к нему правильно, ведь от качества выполнения зависят защитные и эстетические свойства кровли.

Необходимость создания рамы

Прежде чем перейти к перечислению видов обрешетки на крышу, разберитесь, что такое обрешетка, для чего она применяется. Обрешетка, используемая для крыши частных строений – это конструкция из деревянных брусьев и досок. Процесс установки кровельной системы необходим, чтобы:

• равномерно распределить нагрузку человека, который идет по поверхности при ее техобслуживании;
• качественно зафиксировать материалы – на обрешетку используют каркас, сваренный из металла или сделанный из дерева;
• правильно создать вентиляционное пространство между перекрытием и гидроизоляцией, предохраняющей постройку от конденсата;
• своевременно предотвратить скопление влаги в местах границы теплых и холодных кровельных пластов;
• полноценно обеспечить защиту стропил от воздействия погодных осадков (снега и льда).

Количество слоев, которые имеет обрешётка, будут зависеть от уклона кровли. Для односкатной крыши достаточно горизонтального однослойного покрытия. Двухслойный способ предусматривает работу с нижними несущими брусьями, зафиксированными с шагом 50-100 см. Слой из фанеры или деревянных досок крепится поверх него. Прием позволят сэкономить материал и выровнять с помощью обрешетки крыши погрешности стропильной системы.

Виды кровельных каркасов

Кровельное перекрытие нуждается в надежной и прочной поверхности, на которую оно будет укладываться. Неправильный алгоритм строительства приведет к деформациям, отсутствию защитных функций жилища в период непогоды.
В зависимости от количества и частоты монтируемых планок, вида применяемого материала, угла наклона, каркас делится на следующие виды:

1. Двухслойный. Используется в случаях необходимости максимального усиления конструкции. Первый слой укладывают с большим шагом, а второй – с обычным или без зазора.
2. Сплошной. Выполняется с интервалом около 1 см и предотвращает появление деформаций при усушке или разбухании дерева.
3. Обычный, с шагом 20-40 см. Преимущественно используется для усиления покрытия из металлопрофильных листов.
4. Разреженный. Зазоры между доской достигают 75 см. Применяется для облегченных перекрытий.

Чтобы правильно подобрать нужный материал, закупить инструмент, требуется составить чертеж обрешетки и провести подготовительные манипуляции.

Используемые материалы и инструменты

Выбрать материал перекрытия для покрытия здания сложно. Шифер, профнастил, черепица – какая из этих позиций подойдет для перекрытия? Все зависит от ваших желаний и финансовых возможностей.

Расчет себестоимости

Чтобы узнать, как правильно сделать обрешетку, нужно провести расчеты. Основное правило строительства – точное планирование расходов и количества сырья. Для расчетов вам понадобятся следующие данные:

• размер крыши;
• тип материала;
• конструктив кровельного покрытия.

Если самостоятельное проектирование кажется сложной задачей, воспользуйтесь онлайн-программой. Введите размер покрытия, все известные параметры используемых материалов — программа автоматически выполнит расчет.

Покупка стройматериалов для деревянной обрешетки

Используйте просушенную древесину, без видимых дефектов. Наличие сучков, трещин может привести к нарушению целостности конструкции и к последующему разрушению. Для работ применяют следующие материалы и инструменты:

• брус деревянный сечением 50×50, 60×60, 75×75 мм;
• доски на обрешетку обрезные с сечением 150×20, 150×50 мм;
• крепежные элементы (саморезы, гвозди) длиной, превышающей размер бруса в два раза;
• уровень, карандаш, рулетка для разметки;
• дисковая пила, применяемая при раскрое кровельного материала;
• молоток для гвоздей либо шуруповерт, если используются саморезы.

Пиломатериал необходимо разметить и нарезать согласно чертежу. Если нет в наличии электротехники, ее можно купить или арендовать.

Технология выполнения монтажных работ

Выполнив предварительные расчеты, произведя закупку необходимых материалов и инструментов, можно приступать к монтажу. Для разных видов настила существуют отдельные технологические нюансы. Но общий порядок производства выглядит следующим образом:

1. Тщательно произведите измерения крыши, после того, как установлен стропильный каркас. Для этого необходимо капроновым шнуром проверить диагонали по всем скатам. Отклонения не должны превышать 20 мм, ведь разбег вызовет затруднения при дальнейшем креплении кровли.
2. Проведите обработку всех деревянных элементов антисептическими растворами, чтобы избежать гниения и повреждения насекомыми.
3. Уложите на стропила гидроизоляционные материалы.
4. Выполните монтаж нижних планок. Используйте для этих целей брус большого сечения.
5. Продолжите работы, укладывая доски с выбранным шагом. Для каждого вида настила он выбирается индивидуально. Неправильно выполненный шаг может привести к ослаблению всей конструкции.
6. При необходимости произвести утепление, на первый слой поместите минеральную вату, и, после этого, может делаться второй слой обрешетки.
7. Уложите крайние доски рядом друг с другом, чтобы их использовать для последующего оформления конька.
8. Выполняйте крепление с обеих сторон, а при большом вылете произведите дополнительную фиксацию.

Этих правил следует придерживаться, устанавливая каркас под любой вид кровельного материала. Но имеются незначительные особенности.

Особенности влагозащиты обрешетки

Для создания гидроизоляционного слоя используются паробарьерные или гидробарьерные материалы. При работе с ними следует выдерживать нахлест в пределах 10-15 см. Гидроизоляция монтируется по направлению от карниза к конькам, с небольшим натяжением. Вентиляционные отверстия формируются за счет провисания пленочного материла, который закрепляется строительным степлером.

Как делать обрешетку под профнастил?

Обрешетка крыши под профнастил отличается некоторыми нюансами. Профильный лист имеет большую нагрузку – человек по нему может идти, не боясь провалиться. При работе с профлистом учитывайте несколько важных нюансов:

• для крыши из профнастила требуется четко выдерживать шаг между досками. Его расстояние можно варьировать от 50 до 150 см, ориентируясь на волну материала и его маркировку (оптимальными для кровельных систем будут листы с индексом Н);
• используя для работ листы с высотой менее 35 миллиметров, следует свести шаг к минимуму. Это позволит увеличить прочность и жесткость покрытия;
• стандартные параметры деревянных планок меньше величины ската, поэтому необходимо проводить их сращивание;
• в горизонталях места стыков нужно смещать, чтобы не произошло ослабление конструкции;
• для профнастила используется специальный крепеж – оцинкованные саморезы с резиновыми шайбами, предотвращающими смятие листов при креплении. Соединение проводят с помощью клепок.

Если из профильного листа была построена односкатная крыша с небольшим уклоном, нужно сделать сплошной каркас из досок шириной 60-70 мм. Шляпки гвоздей максимально утапливают. Доска для обрешетки укладывается строго под углом в 45 градусов. Используют только хорошо высушенную древесину, чтобы не произошло коробление при ее плотном расположении.

Обрешетка для шиферной кровли – специфика

Для обрешетки под шифер желательно приобрести брусья увеличенного сечения. Под каждый лист необходимо положить три бруса для равномерного распределения нагрузки. Крепление производится специальными шиферными гвоздями в местах соприкосновения волны с древесиной. Пиломатериалы используйте без прогибов, чтобы обеспечить плотное, без зазора, прилегание шиферного листа.

Делаем каркас для металлочерепицы

Помимо профильных листов существует еще один тип долговечного и прочного покрытия – металлочерепица. При строительстве дома ее размещают однослойным способом. Обрешетку можно сделать, набив на стропила бруски с сечением, большим 1 мм. Шаг конструкции зависит от параметров черепицы. Для равномерного прилегания кровли каркас выполняется максимально ровным. Расположение досок проверяется уровнем.

Преимущества самостоятельного строительства

Кровля, установленная с соблюдением требований технологического процесса, прослужит долгие годы, сбережет ваш дом от разрушений. Изучив рекомендации по вопросу, можно собственноручно выполнить трудоемкие задачи. Произведя с требуемой точностью комплекс замеров, выполнив рекомендации по монтажу, вы получите добротную и прочную защиту от всяческих невзгод, обеспечите покой и комфорт проживания в загородном доме.

Источник: https://idachi.ru/stroitelstvo-i-remont/kryshi/obreshetka-kryshi.html

Обрешетка крыши своими руками

Одним из важнейших компонентов стропильной системы крыши является обрешетка. Она предназначена для размещения и фиксирования на ней разнообразных кровельных материалов.

Кроме этого, важной функцией является создание необходимого вентиляционного зазора между кровельным покрытием и слоем утеплителя для исключения образования и накапливания конденсата. Правильная установка обрешетки является важным элементом, обеспечивающим высокую прочность и долговечность крыши дома.

При наличии времени, желания и определенных навыков смонтированная обрешетка крыши своими руками позволит уменьшить затраты на изготовление кровли. Рассмотрим подробнее особенности ее изготовления.

Выбор и обработка материалов

Пиломатериалы для обрешетки

В качестве материала для изготовления обрешетки должна выбираться сухая древесина, не имеющая сучков и прочих дефектов, которые могут вызвать растрескивание и поломку брусков. В отдельных случаях для обрешетки также может использоваться специальная кровельная фанера. Для защиты деревянных элементов крыши от различных паразитов и воздействия огня, их нужно обработать антисептиками и специальными противопожарными составами. Более качественной пропитки можно достичь, выполняя работу малярной кистью, с поочередным нанесением двух слоев состава.

Виды обрешетки

Схема монтажа

В зависимости от применяемых кровельных материалов может использоваться обрешетка нескольких видов.

Сплошная.Применяется при монтировании напыляемой кровли, мягких кровельных материалов, битумной черепицы и рулонных материалов. При ее изготовлении поверх первого чернового слоя, перпендикулярно ему, плотно (с зазором до одного сантиметра) набиваются доски или бруски. В упрощенном варианте обрешетка может состоять из одного слоя, который набивается перпендикулярно стропилам.

Разреженная. Рекомендуется при использовании листовых кровельных материалов, имеющих достаточную площадь. В качестве данных материалов могут применяться шифер, ондулин, металлочерепица и другие материалы. Сечение бруса для изготовления обрешетки выбирается исходя из веса кровельного материала и расчетных нагрузок от зимнего снежного покрова. В любом случае сечение бруска должно быть ≥ 5 см. Шаг набивки брусков должен соответствовать выбранному кровельному материалу.

Обрешетка для некоторых видов кровельных материалов

Для разных видов используемых кровельных покрытий имеются свои особенности изготовления обрешетки.

Под мягкую кровлю

Обрешетка для мягкой кровли

Изготавливается в виде двух слоев сплошного настила из древесины. Обрешетка должна быть:

• прочной, чтобы выдерживать вес монтажника, кровельного материала и осадков;
• максимально надежной;
• ровной (с отсутствием изломов и углов, чтобы не допустить перегиба и трения кровельного материала).

В качестве материала рекомендуется использовать калиброванные струганные доски, кровельную фанеру или шпунтованные доски, что позволяет получить очень ровную поверхность.

Под рулонные материалы

Обрешетка под рулонные материалы

Выполняется в виде двойной или сплошной обрешетки, выдерживающей без прогибов вес стоящего человека. Толщина используемых брусков или досок не должна быть ≥ 25 мм, а ширина при этом не должна превышать 150 мм (для исключения их деформации).

При изготовлении сплошной обрешетки не допускается наличие щелей, торчащих шляпок гвоздей, бугров, прочих неровностей.

Под металлочерепицу

Изготавливается в виде решетчатого каркаса, выполненного из обрезных брусков с ребром равным 6 см. Шаг монтажа брусков зависит от типа используемой металлочерепицы (главный параметр – профиль) и угла наклона скатов крыши.

Из-за высоких требований к прочностным характеристикам для обрешетки должны использоваться качественные бруски, откалиброванные до одного размера (или отсортированные).

Под ондулин

В зависимости от угла наклона скатов кровли используются несколько вариантов ее изготовления:

• Угол не более 10°. Обрешетку выполняют в виде сплошного настила из специальной влагостойкой фанеры или досок.
• Угол от 10 до 15°. Обрешетку монтируют из брусков 40х50 мм параллельно карнизу с шагом 45 мм.
• Угол более 15°. Обрешетку изготавливают из брусков 40х50 мм с шагом 60 мм.

Для удобства выполнения заданного интервала между брусьями рекомендуется использовать специальный деревянный шаблон.

Выполнение гидроизоляции

При установке обрешетки необходимо выполнить гидроизоляцию с помощью специальной пленки, монтируемой внахлест 15 см. Последовательно устанавливая пленку от карниза к коньку, необходимо предусмотреть вентиляционные зазоры, которые следует расположить между кровельным материалом и пленкой, а также между утеплителем и пленкой.

Правильно смонтированная обрешетка из качественных материалов обеспечит надежное крепление кровельного покрытия и, соответственно, длительный срок его службы для защиты вашего дома от капризов природы.

Пошаговая инструкция по подготовке крыши под укладку металлочерепицы:

Источник: https://kakpravilnosdelat.ru/obreshetka-kryshi/

Обрешетка крыши под рулонные материалы, черепицу, сталь, мягкую кровлю и шифер

Обрешетка крыши своими руками выполняется совсем не сложно, но для того, чтобы не вышло «промашек» необходимо знать некоторые стандарты и нюансы в этой работе. Например, две доски прибиваются вплотную друг к другу возле самого конька, что дает возможность закрепить конек разной ширины.

Брусья и доски обрешетки должны крепиться гвоздями, имеющие длину в три толщины бруса обрешетки, так как при нагрузке гвоздь может вырваться за счет деформационных напряжений досок.

Основные функции кровли следующие:

• отличная защита сооружения от воздействий окружающей среды;
• хорошее обеспечение звуко- и теплоизоляции;
• прекрасные эстетические функции.

В устройстве крыши важную роль играет обрешетка кровли, которая является основным элементом стропильной системы. На нее настилают кровельную гидроизоляцию, а кроме этого материал обрешетки зависит от вида кровли.

 Ее делают из таких материалов:

 Обрешетка в частном доме

При строительстве любого здания необходимо качественно установить обрешетку, которая играет основную роль при устройстве как кровли, так и стропильной системы вальмовой крыши. Тип обрешетки зачастую зависит от материалов, а также от вида кровельного покрытия.

Очень часто делают сплошную обрешетку, при этом на стропила укладывают доски горизонтально коньку крыши. Но иногда оптимальным вариантом является, когда сначала улаживают доски или бруски на стропила горизонтально коньку через каждые 50-100 см, а затем на уложенные бруски настилают доски вдоль спуска, то есть от конька к свесу.

Обрешетка под рулонные материалы

Когда рулонное покрытие наклеивается на деревянный настил, то обрешетка может быть двойной или сплошной (рекомендуют использовать шпунтовые доски).

Первый слой досок укладывают в разрядку при двойном настиле, а после этого на него очень плотно – одна к одной набиваются деревянные рейки шириной от 5-7 сми толщиной 2-2,5 см, строго под углом 45 градусов по отношению к рабочему настилу — при двойном настиле.

Доски предварительно необходимо пропитать антисептиком.

Основной настил должен соответствовать следующим требованиям:

1. не должны присутствовать провесы, бугры и торчащие гвозди;
2. он не должен прогибаться под человеческим весом;
3. настил не должен иметь щелей (в случае если ширина щели составляет более6 см, то его следует заделать полосками из кровельной стали);
4. для настила доски должны иметь такие размеры: ширина – 10-15 см, толщина не менее25 см(если используются более широкие доски, то для того, чтобы их не покоробило – рекомендуют расколоть их по длине);
5. при устройстве настила следует использовать только сухой материал;
6. желательно на стропилах стыки досок располагать в шахматном порядке, таким образом покрытие крыши рубероидом будет качественным.

Вашему вниманию!Ближе к краям досок следует забивать гвозди и желательно утапливать их шляпки в древесину. К торцам свесов прибивают лобовые доски с закругленными краями для того, чтобы можно было перегибать рулонные материалы. А также по всей длине конька следует закрепить полоску из кровельной стали шириной 30 см для обшивки вершины крыши.

Устройство обрешетки под черепицу

Полимерпесчаная черепица: устройство обрешетки

Сегодня многие в качестве кровельного материала используют металлочерепицу и часто задаются вопросом, как делать обрешетку крыши для такого покрытия. Обрешетка представляет собой каркас из решеток, на который будет уложен кровельный материал.

При устройстве крыши двухслойным покрытием или тяжелой штампованной черепицей, используют обрезные бруски, которые имеют сечение 6х6 см, при однослойном покрытии применяют бруски сечением 5х5 см или 5х6 см.

Карнизный брусок для такого покрытия следует использовать очень широкий, так как он должен быть выше рядовых на 25-30 см.

Иногда вместо такого бруска используют толстую доску для обрешетки с прибитой уже уравнительной рейкой. Такие бруски следует укладывать с помощью шаблона.

Шаг обрешетки под металлочерепицу рассчитывают исходя от типа материала и размеров. За один шаг принимается расстояние между дальним и ближним краем досок.

Между первой и второй доской шаг обрешетки должен быть немного меньше последующих. Следует знать, что на величину шага обрешетки влияют размеры водостока.

Обрешетка под черепицу значительно отличается от обрешеток под другие материалы, при этом следует использовать только калиброванную добротную доску, чтобы она была одинаковой длины и без перепадов.

Обрешетка под кровлю из стали

Под такую кровлю обрешетка может быть разреженной или сплошной. Разреженная выполняется из брусков, которые имеют сечение 50х50 см, а также из досок 50х120 см. –14 мми сплошную — из досок, имеющие толщину 30-40 см.

Под этот вид кровли обрешетка должна быть ровной – без углублений и выступов. От правильной установки зависит долговечность конструкции, и не большой прогиб листов может ослабить плотность фальцев. Бруски следует располагать шагом 2-2,5 смдруг от друга.

Примерно через каждые1,5 смприбивают доски такой же толщины, что и бруски, которые имеют толщину до14 см, так как более широкие доски могут покоробиться. Конек – верх крыши сбивают из досок, имеющие ширину до20 см. Такая обрешетка должна получиться надежной и прочной.

Обрешетка под мягкую кровлю

Обрешётка — это основание под какую-либо кровлю

На сегодняшний день большой популярностью пользуется мягкая кровля, и немаловажной деталью является обрешетка в устройстве такой кровли. Обрешетка выполняется в два слоя, для того, чтобы образовалось сплошное покрытие.

После того, как будет выполнен первый слой, следует на него постелить гладкий слой и не допускать перегибов и трений мягкой черепицы. Поэтому монтаж обрешетки следует начинать с каркаса.

После этого необходимо уложить на него слой кровельной фанеры, который нужно предварительно пропитать специальной гидроизолирующей смесью, и после этого можно считать, что обрешетка для мягкой кровли — готова.

Обрешетка под шифер

Для этого типа обрешетки используют два вида: однослойную и двухслойную. Первая укладывается на стропила параллельно коньку, шагом 0,5 –1 метр.

Но чаще всего используют сплошную обрешетку, в которой прибиваются брусья на сухие доски, которые пропитываются антисептиком.

Как сделать обрешетку крыши под шифер правильно? Ее делают обычно из деревянных брусьев, размещая поперек стропил. Для обыкновенных волнистых листов расстояние между брусьями должно быть полметра.

Для волнистого унифицированного профиля расстояние следует выдерживать, шагом 0,8 метра. При этом сечение для листов первого типа сечение брусков должно быть 5х5 см, а для второго — 7,7х7,5 см.

Совет!Каждый лист шифера должен опираться на три бруска, и карнизный брус делают намного толще или его поднимают с помощью специальных прокладок. Четные бруски делают толще на 30 мм, чем нечетные, что обеспечивает максимально плотную нахлестку листов вдоль, а также равномерно распределяет нагрузки на каждый лист. Сплошной деревянный настил делают на коньке, свесах, в разжелобках.

Листы накладывают снизу вверх, в основном справа налево, на 12-15 смверхний ряд перекрывает нижний. Этот напуск можно увеличить таким образом, чтобы не разрезать листы, а выбрав при этом все расстояние от конька до свеса.

Свес рекомендуют делать из кровельной стали, а потом укладывать листы шифера. На свесах листы следует закрепить с помощью стальных противоветровых скоб.

Если конструкция крыши имеет наклон 30 градусов в местах нахлестки, то листы следует укладывать на специальную мастику. Шляпки шиферных гвоздей и других крепежных изделий следует покрыть антикоррозийным составом. Гвозди пропускают через гребни волн.

Источник: https://krovlyakryshi.ru/obreshetka/obreshetka-kryshi-100

Обрешетка крыши своими руками: технология и нюансы монтажа

Монтаж крыши относится к завершающему этапу в строительстве дома. Опорная система стропил состоит из нескольких этапов, и один из них – обрешетка, именно на нее впоследствии будет крепиться выбранный материал кровли, это своего рода каркас под крышу. Качество обрешетки имеет прямую связь со сроком службы крыши.

Схема обрешетки и контробрешетки кровли.

Обрешетка крыши своими руками – не такой сложный процесс, с ним вполне можно справиться самостоятельно.

• Основные разновидности
• Создание каркаса под рулонный материал
• Создание каркаса под черепицу
• Создание каркаса под мягкую кровлю и шифер
• Технология и особенности монтажа
• Как рассчитать элементы: нюансы

Зависимость шага обрешетки от угла ската кровли.

Для начала решите, каким именно способом вы хотите выполнить работу:

1. Материал укладывается довольно плотно, крепится на стропила, получается сплошная поверхность.
2. Создается настил из влагостойкой листовой OSB (считается еще и долговечной), в итоге на полученную поверхность можно крепить любую кровлю.
3. Бруски настилают на уложенные поперек (параллельно коньку) стропила, затем сверху укладывают либо доски, либо бруски по направлению от конька к свесу.

Крепление осуществляется с помощью гвоздей, важно, чтобы их длина не была больше толщины досок (или брусков, если используются они). Рекомендуется перед началом работы обработать дерево защитными средствами от воды и микробов, монтаж рекомендуется осуществлять только сухим материалом. Также немаловажный вопрос – из чего будет крыша, так как обрешетка под разные виды кровли будет иметь разные особенности.

Основные разновидности

Типы конструкций крыш.

Для скатных крыш применяются следующие виды:

1. Сплошная обрешетка крыши. Ее чаще всего используют под черепицу из битума и рулонную кровлю. Этот вид выполняется обрезной доской, ДСП, фанерой или влагостойкой OSB. Крепится материал с зазором от 3 до 5 мм по прогонам и стропилам, это нужно для того, чтобы компенсировать температурное расширение.
2. Разреженная. В данном виде допускается расстояние от 70 до 75 см при использовании шифера, до 1,5 м при использовании металлопрофиля со средней волной. Этот вид может быть выполнен как из дерева, так и из металла.
3. Стандартная. Такой вид используется чаще остальных, допустимый шаг – от 30 до 40 см, конкретные цифры зависят от того, какая именно кровля будет использоваться и какого веса.

Шаг может зависеть и от того, каков угол наклона крыши. Чаще всего для этих целей все же применяется дерево: либо доска с шириной до 150 мм, либо брус 30х40 мм. Одним из современных видов материала является профиль оцинкованный, его применяют как под металлопрофиль, так и под другие виды кровельных покрытий.

Создание каркаса под рулонный материал

Схема контробрешетки кровли.

Если вы для кровли выбрали рулонные материалы, то нужно знать, какие особенности они будут иметь:

• вид обрешетки крыши – сплошной;
• каркас не должен гнуться, когда по нему ходят люди;
• нужно хорошо осмотреть поверхность, чтобы не было выступающих гвоздей (или шляпок) и других неровностей – они могут повредить кровлю;
• щели между досками недопустимы.

Как сделать обрешетку крыши под дальнейшее покрытие рулонным материалом: уложить брус в один слой, закрепить при помощи стропил, затем сверху разместить доски вплотную. Считается, что для этих целей больше подходят шпунтованные доски ввиду своей надежности.

Доски должны иметь ширину от 10 до 15 см, если шире, то лучше их расколоть по длине. Для того чтобы каркас был надежным, нужно стыковать доски, соблюдая шахматный порядок. Чтобы рулонный материал сохранился целым, нужно на торце свеса крепить доски с закругленными краями.

Создание каркаса под черепицу

Схема монтажа обрешетки кровли.

ерепица уже много лет считается отличным кровельным материалом, только сегодня ее разнообразие выше. Что нужно знать об обрешетке крыши своими руками под будущую кровлю черепицей: можно обойтись каркасом в один слой. К стропилам прибивают бруски, имеющие сечение выше 6 см, именно на них впоследствии и кладется черепица (классическая или металлочерепица – неважно).

Шаг в данном случае зависит от размеров водостока и самой черепицы. Для более высокой надежности можно выполнить обрешетку в 2 слоя с использованием размера того же диаметра, что и первый слой. Черепица должна прилегать к брускам плотно, поэтому важно, чтобы ее крепление осуществлялось на ровную поверхность.

Создание каркаса под мягкую кровлю и шифер

Схема утепления мансарды под обрешетку.

Мягкая кровля с каждым годом повышает свою популярность, она имеет такие преимущества, как невысокая цена и легкость монтажа. Как сделать обрешетку крыши под дальнейшее использование мягкой кровли:

• требуется сплошной вид каркаса, то есть нужно нашить бруски на стропила и сверху уложить обрезную доску сплошняком;
• в случае если доски от неправильного хранения деформировались, нужно укладывать их таким образом, чтобы горб был снизу;
• можно сделать обрешетку из листового материала, крепя их к первому ряду брусков без разрывов.

Очень важно, чтобы не было острых краев, торчащих деталей, так как можно повредить материал будущей кровли.

Таблица типовых размеров профиля и шага обрешетки.

Создание каркаса под шифер. Шифер хоть и теряет популярность, но его тоже можно встретить на крышах частных домов. Что нужно знать о создании обрешетки под шифер:

• допускается сделать как в один слой, так и в два;
• первый слой брусков крепится гвоздями параллельно коньку к стропилам;
• допустимый шаг – от 50 до 80 см;
• на первый слой укладывают доски либо сплошным, либо разреженным слоем в направлении к скату;
• в случае если доски укладывают разреженным слоем, шаг должен составлять от 60 до 80 см, обычно ширина зависит от размеров листов шифера.

Шифер крепят в трех местах – в середине и по краям. Во избежание деформации шифера нужно соблюдать порядок: нечетный брус на 3 см выше четного.

Технология и особенности монтажа

Схема минимального уклона для различных видов кровли.

Как уже говорилось, крыша своими руками и, в частности, монтаж каркаса – несложный процесс, главное – быть внимательными. Обрешетка всегда должна быть смонтирована абсолютно ровно.

Если есть необходимость выполнить утепление кровли, то гидроизоляция укладывается в процессе монтажа по стропилам. Затем нужно монтировать контробрешетку, это необходимо для того, чтобы создать вентиляционный зазор (путем увеличения расстояния между гидроизоляционным слоем и каркасом).

Крепится обрешетка по всем стропильным ногам, можно использовать как гвозди, так и саморезы. Каким набором нужно запастись, приступая к работе:

• бруски;
• доски;
• гвозди (или саморезы);
• молоток;
• строительный уровень;
• пила (если придется обрезать лишнее);
• при необходимости – материал для гидроизоляции.

По ходу работы список может дополняться, все будет зависеть от выбранного вида каркаса и от того, какая кровля будет использоваться. И, конечно, лестница, по которой придется взбираться на крышу.

Как рассчитать элементы: нюансы

При монтаже деревянного каркаса важно правильно выполнить расчет элементов. Что влияет на толщину обрешетки:

• чем больше расстояние между стропилами, тем толще каркас;
• вес крыши играет немаловажную роль при выборе толщины элементов;
• вес снега зимой, то есть нужно опираться на конкретные климатические условия;
• вес человека, который будет заниматься ремонтом и профилактическими видами работ на крыше.

Нужно также тщательно выбрать дерево: хорошо просушенное, без дефектов, без больших сучков. Желательно еще до начала работ осмотреть все запасы на наличие дефектов.

Источник: https://www.spets-stroy-portal.ru/doma-i-dachi/obreshetka-kryshi-svoimi-rukami-tehnologija-i-njuansy-montazha.html

Виды крыш, основные элементы кровельная система

Собственно крыша бывает двускатная и четырехскатная (вальмовая) с разновидностями. Основные элементы классической двускатной крыши представлены ниже:

Фото 1. Четырехскатная (вальмовая) крыша

• Стропила – выполняют роль вертикальных и/или наклонных опор. Соединяются под углом друг к другу. В верхней части крепятся на болты или на скобы.
• Мауэрлат – горизонтально уложенный брус на который опираются стропила.
• Свесы – нижняя часть стропил.
• Конек – верхняя часть кровли в месте соединения стропил.
• Обрешетка и контробрешетка — основной элемент крепления кровельного покрытия и утеплителя.
• Гидроизоляция и утеплитель – используют для обустройства теплых чердаков.
• Кровельное покрытие – различают жесткое и мягкое покрытие.

Естественно, кровельная система состоит из гораздо большего количества элементов, чем указано выше. Однако для понимания как делается обрешетка крыши своими руками этого достаточно. Различают холодную кровлю – утеплитель уложен на чердаке, кровельная система не утепляется и теплую кровлю – утеплитель и гидроизоляция являются составной частью кровли. Теплая кровля используется для обустройства мансардных чердаков, используемых в качестве жилых помещений.

Фото 2. Горизонтальная балка – мауэрлат

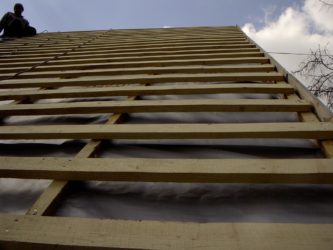

Фото 3. Разреженная обрешетка используется под жесткую кровлю, например из шифера

Фото 4. Основные элементы кровельной системы

Вернуться

Назначение обрешетки в кровельной системе

Обрешетка выполняет следующие функции:

• крепление кровельных материалов;
• вентиляция между крышей и утеплителем, с целью предотвращения образования конденсата на границе теплого и холодного слоя кровли;
• крепление утеплителя и гидроизолирующих материалов;
• предохранение стропильной системы от нагрузки на крышу зимних осадков в виде снега и льда.

Вернуться

Материалы и инструменты

Чтобы сделать обрешетку крыши своими руками понадобятся следующие строительные материалы и инструменты. Подготовьте их заблаговременно.

• Бруски не ниже 1 сорта без сучков, для кровли из металлоцерепицы – 50х50 см, для металлической кровли – 60х40 см, керамическая черепица – 75х75 см, длина брусков от 6 метров.
• Доска обрезная не ниже 2 сорта с минимумом сучков, размер досок 25х100 см, длиной от 6 метров, в отдельных случаях вместо досок используют ОСП листы, фанеру или ДСП листы.
• Ножовка или бензопила.
• Приспособления для резки металла, болгарку не применяют.
• Шаблон для обрешетки.
• Монтажная пена и пистолет к баллону.
• Молоток.
• Электродрель.
• Болты с гайками больших размеров.
• Скобы.
• Гвозди на 150 мм.
• Уровень строительный на 2 метра.
• Строительная рулетка 6 –12 метров.

Вернуться

Монтаж обрешетки

Рассмотрим по шагам как сделать обрешетку крыши своими руками:

• После того как на над постройкой возведена стропильная система, сделаны необходимые промеры крыши. Так по диагонали ската различия в длине веревки, протянутой от двух диагональных концов крыша не должна превышать 2 см. Превышение этих показателей усложнит монтаж обрешетки и крепление кровли на обрешетку.
• Укладываем пароизоляцию, далее утеплитель из минеральной ваты или других материалов, сверху гидроизоляцию c помощью изолирующей пленки. Монтируя гидроизоляцию ориентируйтесь на инструкцию по её использованию. Гидроизоляцию устанавливают внахлест на 10-20 см. Укладывают её сверху вниз, закрепляя стиплером к стропилам. Снизу оставляем запас гидроизоляции примерно на 40-50 см. По стропилам прибиваем рейки контробрешетки, необходимо предусмотреть вентиляцию системы утепления. Этот этап выполняют в случае утепленной крыши.

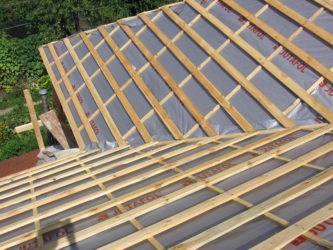

Фото 5. Монтаж гидроизоляции

• К нижнему краю карниза, вровень со свесами прибиваем горизонтально первую доску обрешетки. Нижний конец гидроизоляции выпускаем сверху нижнего края обрешетки. Основная часть гидроизоляции останется под обрешеткой. Тщательно выверяем уровнем отношение доски к горизонту.
• Устанавливаем шаблон обрешетки. Это приспособление используется для того, чтобы прибивать горизонтальные доски обрешетки на равном расстоянии между собой. Вместо магазинного шаблона его легко изготовить самостоятельно из отрезков доски. Если обрешетку изготавливают под мягкую кровлю, то обрешетку монтируют встык, предусмотрите возможность деформации досок, поэтому сплошную обрешетку прибиваем надежно на два гвоздя.
• Заканчивается монтаж обрешетки в верхней части крыши. Обрешетка готова.

Ниже приведем примеры обрешетки крыши своими руками для различных типов кровли.

Фото 6. Обрешетка под мягкую кровлю

Фото 7. Обрешетка под рулонные материалы

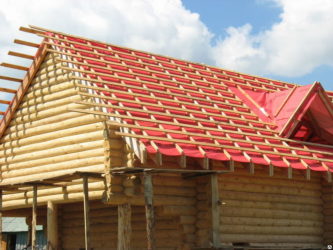

Фото 8. Обрешетка под металлочерепицу

Фото 8. Обрешетка под ондулин

Вернуться

Подробная инструкция по этапам подготовки крыши для укладки металлочерепицы.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Источник: http://vse-postroim-sami.ru/building/roof/1366_obreshetka-kryshi-svoimi-rukami/

Как сделать обрешетку крыши?

Любое строительство – это тяжелый труд, требующий определенных знаний и навыков, а строительство дома вдвойне требует повышенного внимания к каждому этапу, ведь вы делаете это для себя и своих близких.

И одним их таких важных моментов является вопрос, как сделать обрешетку крыши, из каких материалов ее выполнить и т.д.

Даже если вы не специалист в этой области, данную работу возможно осуществить и своими руками, для чего мы и подняли эту тему, где хотим осветить основные технические стороны в зависимости от материала покрытия и типа крыши.

Что такое обрешетка кровли? Основные виды

Чтобы крыша была прочной и красивой, необходимо различать основные понятия, а также представлять конструкцию. Ее основой является обрешетка, которая призвана оставить зазор между изоляцией и материалом крыши. Благодаря этому конденсат и водяные пары смогут свободно испаряться наружу. В итоге получается своеобразная вентиляция. Также она помогает равномерно распределить все нагрузки от кровельного материала, снега.

При создании скатной крыши несущей системой являются стропила, на которые и укладывают обрешетку. Самым лучшим материалом для ее создания является дерево (фанера, доски, брусья) или металл (для кровельных прогонов).

Редкий случай – это устройство плоской крыши в частном доме, где угол наклона равен 1-2,5˚, хотя этот вариант дешевле скатной и соорудить ее проще. Ее обрешетка будет иметь ту же конструкцию, что и скатная крыша.

Виды обрешетки:

• Разреженная – применяется в том случае, если используется волнистый шифер или под натуральную черепицу. Зазор равен примерно 3-4 см. Представляет собой своеобразную решетку.
• Сплошная – зазор составляет не более 1 см, подходит под мягкую кровлю, под шифер (плоский) и другие рулонные материалы. Этот вид обойдется вам дороже, чем первый, так как на его выполнение надо больше строительных материалов.

Также она бывает однослойная и двухслойная. Первый слой укладывают параллельно коньку (горизонтально). При использовании металлочерепицы делают еще один. Если настил сплошной, то от конька к спуску делают второй слой. Также есть способ, когда второй слой укладывают по диагонали.

Таким образом, можно сказать, что обрешетка – это уложенные поперек стропил рейки, жерди, брусья или металлические полосы, на которые затем монтируют кровельный материал. Ее тип будет зависеть от того, какую кровлю вы выбрали.

Устройство обрешетки кровли

Теперь рассмотрим более подробно, как выполнить обрешетку под определенный вид кровельного материала.

Обрешетка под металлочерепицу. Для данного вида материала используют сплошную обрешетку. Шаг стропил – 0,6 м. Материал обрешетки – обработанные антисептиком доски или бруски.

Также понадобится антиконденсатная пленка, которую стелют на стропила горизонтальными полосами от низа крыши (нахлест 15 см) не натягивая ее. Затем закрепляют пленку брусками (толщина до 3 см) вдоль стропил.

После этого можно настилать доски с сечением 2,5-3 см, но нижняя должна иметь толщину на 1,5 см больше. Желательно, чтобы все составляющие обрешетки были одинаковые по толщине (кроме нижней доски), так как правильно подобранные и установленные – это ровная крыша и низкий уровень шума от дождя.

Начинают укладывать снизу, закрепляя доски в двух местах гвоздями или шурупами (желательно оцинкованными). Зная шаг волны металлочерепицы, вы без труда определите шаг обрешетки под кровлю, так как они должны быть равны.

Наиболее распространены три вида металлочерепицы – Элит, Монтерей и Каскад, которые имеют шаг 40  см, 35 см и 30 см соответственно. Таким образом, от того, какой вариант кровли вы выбрали, и будет зависеть расстояние между центрами досок.

Обрешетка под профнастил. Она выполняется из деревянной доски, толщина которой зависит от высоты профиля. Причем опять же доска вдоль карниза будет толще. Также понадобятся дополнительные доски там, где будут расположены дымоход, вентиляционная шахта.

Доска для обрешетки крыши укладывается с шагом от 50 см, и его выбор будет зависеть от угла наклона ската, нагрузок на крышу (снег, ветер), толщины металла и высоты профиля. Здесь можно проследить следующую зависимость: чем толще профиль, тем большую нагрузку он выдержит.

Советуем выбирать профиль средней высоты, но большой толщины. Для такого варианта шаг обрешетки составит 1,5 м. Но если выбрали профиль с низкой волной, то обрешетку лучше делать сплошной.

Затем на обрешетку укладывают пленку (гидроизоляция) и прибивают второй слой – контробрешетку, к которой и крепят кровлю.

Обрешетка под мягкую кровлю. Ее лучше делать в два слоя из калиброванной доски, чтобы стыки были ровными (сплошная обрешетка). Но можно также использовать кровельную фанеру, которую подвергают дополнительной обработке (например, битумной мастикой).

Важное условие – это идеальная ровность и гладкость поверхности.  Также доски укладывают лотком вверх, что не позволит влаге попасть в межкровельное пространство. Желательно избегать острых углов, изгибов при устройстве конструкции крыши. Концы торцевых досок необходимо закруглить.

Обрешетка под шифер. Для ее устройства под стандартный шифер (обычный профиль) выбирайте бруски 75×75 мм, шаг укладки – 500 мм. Для волнистого шифера (унифицированный профиль) эти показатели больше – 120х68 см и 700-800 ммсоответственно.

Особенность укладки: четные бруски укладывают на 30 мм выше нечетных, что позволит избежать искривления листов шифера. Конструкция обрешетки в итоге должна быть разреженной.

Для плоского шифера надо делать слабо разреженную, а лучше сплошную обрешетку из гладких досок, фанеры, которую крепят к стропилам гвоздями.

Также советуем обратить свое внимание на то, что лучшее дерево для обрешетки – это хвойные породы, а длина гвоздей должна составлять не менее трех толщин бруса обрешетки.

В любом случае конструция должна выполняться качественно, быть очень прочной, так как обрешетка – основная обязательная часть крыши.

по теме:

Источник: https://greensector.ru/stroitelstvo-i-remont/kak-sdelat-obreshetku-kryshi.html

Крыша дома своими руками: пошаговая инструкция по возведению

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

• односкатная;
• двухскатная;
• четырехскатная вальмовая;
• ломаная;
• многощипцовая.

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная системаПравильный состав теплого пирога

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Источник: https://DomZastroika.ru/krysha/montazh-svoimi-rukami.html
