Обрешетка крыши под металлочерепицу своими руками

В этой статье:

Обрешетка крыши под металлочерепицу своими руками

Любой дом заканчивается крышей, которая покрывается кровельным материалом, – один из них, металлочерепица.

Что такое металлочерепица

Металлочерепица – защитно-декоративное кровельное покрытие, предназначенное для предохранения подкрышного пространства и всего здания от воздействия атмосферных осадков, перепадов температуры и других климатических факторов.

Своим названием это покрытие обязано внешнему виду, схожему с традиционной глиняной черепицей и материалу, из которого она изготовляется, – металлу. Конструктивно представляет собой листы металла с нанесённым на лицевую сторону защитным декоративным слоем.

Виды покрытия

Металлическое кровельное покрытие подразделяется по нескольким признакам:

по защитному слою;
по профилю;
по основе.

Защитный слой

Покрытие, нанесённое на металл, представляет собой «слоёный пирог» из нескольких частей:

пассивирующий слой, – предохраняет металл от коррозии, содержит ингибиторы, которые переводят металлическую основу в пассивное физико-химическое состояние;
грунтовочное покрытие, – обеспечивает надёжное сцепление между имеющимся слоем и наносимым сверху покрытием; одновременно со своей основной функцией выполняет дополнительную защиту;
полимерное покрытие, – защитно-декоративный слой, придающий металлочерепице определённую цветовую гамму;
лаковый слой, – предохраняет поверхность изделия от механических повреждений, например, от ударов градин.

Наибольший интерес со стороны потребителей представляет полимерное покрытие, потому как, именно оно, обеспечивает внешний эстетический вид кровли.

Виды полимерных покрытий

Полимерное покрытие представляет собой краску на органической и неорганической основе:

Полиэстер, – высокомолекулярные органические соединения, получаемые путём химических соединений между кислотами и многоатомными спиртами. По степени отражения подразделяется на глянцевый и матовый. Толщина глянцевого покрытия составляет 25 мкм, – оно обладает средней стойкостью к атмосферному воздействию, легко повреждается от механического воздействия. Матовое покрытие более толстое, толщина до 35 мкм, что придаёт повышенную стойкость по сравнению с глянцевым слоем. Покрытие можно перекрашивать, чего не позволяют другие кровельные материалы. Полиэстер относится к самым недорогим изделиям.
Пластизол, – органический полимерный материал, обладающий высокой плотностью. Представляет собой плёнку толщиной до 200 мкм. За счёт своих качественных характеристик, позволяет производителям давать гарантию на покрытие 5…10 лет. Кровельный материал с таким покрытием целесообразно использовать во влажных местах без резких перепадов температуры. Пластизол по цене не сильно отличается от полиэстера.
Пурал, – сложное полимерное вещество на органической основе. Толщина слоя составляет около 50 мкм. Свойства пурала позволяют ему выдерживать солнечное излучение, механические воздействия от падающего града, стоек к атмосферным осадкам и перепадам температуры. Дороже, вышеуказанных веществ. Из недостатков следует отметить, на сегодняшний день, достаточно узкую цветовую гамму.
Поливинилфторид, ПВФ2 – пластичное органическое вещество, стойкое к перепадам температуры, практически не обесцвечивается. Один из плюсов – это самая широкая цветовая гамма из представленных кровельных конструкций.
Терра Плегел, – современное покрытие с имитацией натуральной глиняной черепицы. Производится посредством напыления кварцевого песка на подготовленный пластизол. На рынке России представлен в ограниченном количестве. Сопоставимая масса, соответственно, – нагрузка на основание, у него выше. Для усреднённой черепицы величина составляет около 5 кг на 1 м², изделие шведского производителя показывает 8 кг на 1 м².

Благодаря постоянному развитию технологий, регулярно появляются более совершенные конструкции, поэтому, на момент выхода этой статьи, может появиться новое кровельное покрытие.

Металлочерепица выпускается с волнообразным профилем, который позволяет скрыть и надёжно состыковать сопрягаемые листы. Размер профиля изменяется от 28 мм («плоская» черепица) до 52 мм («высокий» профиль). Черепица производится с волнами, имеющими симметричную или асиметричную форму, – основное отличие, это эстетическое восприятие.

Для производства кровельной металлочерепицы чаще всего используют стальные изделия или сплавы на основе цветных сплавов.

Сталь представляет собой лист железа с защитным покрытием из цинка («оцинковка»). Цветные металлы – это сплавы на основе алюминия или меди.

Несмотря на более длительный срок службы, цветные металлы, вследствие их более дорогой цены, редко применяются.

Как и любое кровельное покрытие, металлочерепица устанавливается на обрешётку, при выполнении которой требуется соблюдать ряд требований.

Обрешётка является силовой опорной конструкцией для кровли. Так как у разных производителей длина листа может быть разной, то и деревянные изделия требуется устанавливать с определённым шагом, – размером между соседними брусками.

Требования к установке деревянной конструкции изложены в инструкции к металлочерепице, тем не менее, при монтажных работах всегда возникают отклонения, которые приходиться решать, в том числе, при установке обрешётки.

Прежде чем покупать деревянные изделия необходимо изучить ряд рекомендаций:

бруски должны быть выполнены с допуском по размерам не более ± 1 мм, большие отклонения приведут к перекосам и осложнят монтаж черепицы;
древесина должна быть просушена в сушильных камерах, – материал естественной сушки склонен к дальнейшему усыханию, короблению;
деревянные изделия должны быть подвергнуты операции строгания;
обязательна антисептическая и огнезащитная обработка;

Для определения количества необходимого материала понадобятся измерения поверхности крыши и проведение расчётов.

Размер и расчёты

Выполняя процедуру измерений, следует принять во внимание ряд правил:

обрешётка в местах примыканий к дымоходу, вентиляционным трубам или мачтам под кабели выполняется сплошным «ковром»;
нижняя и верхняя доски должны быть шире, нежели остальные изделия;
в расчёты требуется принять размеры водостока и способ его крепления;
размеры между двумя первыми и последними соседними досками должно быть меньше, чем рекомендуемое или расчётное.

Шаг обрешётки принимается в соответствии с рекомендациями производителя, например, 300, 350 или 400 мм. Учитывая длину ската крыши, получим количество листов по вертикали. Точно так же определяется число изделий при поперечных измерениях, – с учётом перекрытия соседних листов.

Монтаж своими руками

Для производства работ понадобятся дополнительные материалы и инструменты.

Необходимые материалы и инструменты:

гидроизоляционный материал;
шуруповёрт или дрель с функциями шуруповёрта;
молоток, отвёртка с крестообразным наконечником, пассатижи, острый нож;
ножовка по дереву, электролобзик или циркулярная пила;
крепёж, – кровельные саморезы и гвозди в ассортименте.

Пошаговая инструкция:

Монтируется гидроизоляция.
Проводится разметка с отметкой положения первых начальных элементов обрешётки.
Устанавливается на лаги контробрешётка для создания вентиляционных проходов.
Крепится начальная доска. Монтаж осуществляется так, чтобы она не выступала за края карнизного свеса, – контроль осуществляется визуально или посредством натянутого шнура и уровня.
Монтируются основные элементы обрешётки.

Возможные ошибки и советы специалистов

Ошибка 1. Применение непросушенного и неоткалиброванного древесного материала, – приводит к существенному разбегу в размерах по плоскости. Кровельная поверхность получается волнистой. Из-за коробления древесных брусков возможны нарушения стыков между соседними листами, образования щелей.

Ошибка 2. Полное или частичное игнорирование рекомендаций производителя может привести к возникновению дальнейших трудностей, – ослабление прочностных характеристик всего кровельного покрытия.

Совет 1. Для точного «попадания в размер» рекомендуется изготовить из плотного картона, ДВП или тонкой фанеры несколько макетов листа металлочерепицы. Прикладывая их к поверхности крыши можно проводить разметку или выполнять контроль за установкой элементов основной обрешётки.

Совет 2. Работать сподручнее с напарником, особенно в процессе нанесения гидроизоляции или при выполнении размеров.

Источник: https://homehill.ru/krovlya/material/metallocherepica/shag.html

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Металлический кровельный лист, имитирующий черепицу, является очень популярным, как в промышленном, так и в гражданском строительстве. Особенное признание он сыскал у индивидуальных застройщиков.

Какие виды этого кровельного материала можно встретить в продаже и как правильно закрыть им крышу? Каковы особенности создания гидроизоляции и устройства обрешетки под металлочерепицу: шаг, материалы и технология? Ответы на все эти вопросы должен получить каждый, кто собирается осуществить монтаж металлочерепицы своими руками.

Крыша дома укрыта металлочерепицей

Ширина – 1250 мм, длина – не более 8 м. Толщина изделий бывает от 0,45 до 0,55 (иногда до 0,6) мм. Это стандартные размеры листов металлочерепицы для крыши. Цена их зависит от площади, поверхности, толщины материала, производителя, качества защиты и варьируется от 3,5 до 5,5 у.е. за м².

В зависимости от материала, из которого изготавливают изделие, существует металлочерепица: стальная с цинковым или алюцинковым покрытием, алюминиевая и медная. Последние два варианта имеют слишком высокую стоимость, чтобы широко использоваться в строительстве, поэтому стоит подробно остановиться только на стальных листах.

Пример обустройства кровельного «пирога» с применением металлочерепицы

В зависимости от геометрических особенностей профиля, металлочерепица делится на несколько видов, имеющих красивые названия:

монтеррей – самый известный вид. Внешне профиль такого листа напоминает настоящую черепицу с закругленными краями;
каскад – строгий классический вид. Профиль напоминает плитку шоколада. Прямые линии облегчают покрытие сложных кровель;
джокер – волны такого покрытия напоминают правильную черепицу. В разрезе они имеют вид идеальной полусферы;
банга – современный вид профиля, который из-за своей высоты создает трехмерный эффект;
андалузия – особенности профиля такого листа позволяют крепить металлочерепицу на крыше с помощью специальных замков, которые еще и скрывают саморезы;
шанхай – китайский вид профиля, который отличается полной симметричностью.

Источник: https://antei-remont.com/obreshetka-kryshi-pod-metallocherepitsu-svoimi-rukami/

Обрешетка под металлочерепицу, видео

Металлочерепицу можно охарактеризовать как один из лучших материалов, используемых в качестве кровельного покрытия. Это обуславливается рядом преимуществ, среди которых можно выделить приемлемую стоимость, практичность и хорошие эксплуатационные характеристики. Неудивительно, что его популярность достаточно высока и продолжает расти.

Для монтажа металлочерепицы необходима надежная обрешетка, изготовленная из подходящих по размерам и качеству досок. В данной статье речь пойдет о том, как сделать обрешетку под металлочерепицу, и об особенностях этого элемента конструкции.

Обрешётка под металлочерепицу своими руками: надёжно, качественно, экономно

Функции обрешетки под металлочерепицу можно свести к следующим пунктам:

Создание опоры для листов металлочерепицы;
Обеспечение необходимой жесткости скатов крыши;
Равномерное распределение нагрузок, приходящихся на все здание.

Устройство обрешетки

Обрешетка под металлочерепицу – это опора, поверх которой и будут устанавливаться листы кровли. В качестве исходного сырья для производства обрешетки используются обрезные доски или устойчивая к влаге фанера. Все размеры материала определяются на этапе расчета конструкции.

Конструкция обрешетки включает в себя два элемента:

Контробрешетка. Данный элемент выполняется из деревянных реек небольшой толщины (от 2 до 5 см). Контробрешетка крепится вдоль стропил над гидроизоляционным слоем и обеспечивает фиксацию пленки. Кроме того, за счет контробрешетки создается пустое пространство под кровлей, необходимое для качественной вентиляции.
Обрешетка под металлочерепицу. После монтажа контробрешетки под прямым углом относительно нее устанавливается основная часть обрешетки. Перед ее установкой нужно провести полноценный расчет стропильной системы и кровли.

От показателей и качества элементов обрешетки напрямую зависит прочность крыши и ее способность противостоять различным нагрузкам. Чтобы конструкция обладала необходимыми характеристиками, ее нужно еще перед монтажом детально продумать, отобразить на чертеже и рассчитать во всех подробностях.

Учитывая тот факт, что обрешетка в большинстве случаев выполнена из дерева, приходится защищать конструкцию от воздействия влаги и возможного пожара. Для этого каждая доска для обрешетки под металлочерепицу обрабатывается антисептиками и средствами, снижающими горючесть материала.

Виды обрешетки, расстояние между брусами

Для обустройства крыши с металлочерепицей в качестве кровельного материала можно использовать два вида обрешетки:

Сплошная обрешетка. Такой вид обрешетки, как следует из названия, укладывается без зазоров, то есть шаг обрешетки кровли практически отсутствует. Сплошная обрешетка необходима в тех случаях, где на крышу в процессе эксплуатации будут приходиться большие нагрузки – например, из-за сложных климатических условий, большого веса самой конструкции или недостаточно угла наклона скатов. Первым делом к стропилам крепится контробрешетка, а уже потом обустраивается сплошная конструкция.
Разреженная обрешетка. Данный вид обрешетки используется во всех остальных случаях – т.е. если на конструкцию крыши не будет приходиться большая нагрузка. В данном случае доски укладываются на некотором расстоянии друг от друга. Для определения этого расстояния и размеров досок требуется провести расчет обрешетки под металлочерепицу.

Как правильно сделать обрешетку под металлочерепицу

Перед тем, как сделать обрешетку под металлочерепицу правильно, необходимо изучить документацию, приложенную к кровельному материалу. Это важный момент – расстояние между элементами обрешетки тесно связано с особенностями листов и их размерами.

Правильная обрешетка под металлочерепицу создается с учетом следующих факторов:

Уклон скатов. Больший уклон позволяет увеличить расстояние между обрешеткой. Если же крыша пологая, то контробрешетку и основной настил придется укладывать плотнее, а используемые материалы должны быть более прочными.
Вес материала. Кровля из металлочерепицы отличается сравнительно небольшим весом, поэтому основные нагрузки возникают по другим причинам. Тем не менее, вес конструкции тоже должен учитываться в расчетах.
Климатические условия. В том случае, если участок, где проходит строительство, располагается в регионе с большим уровнем атмосферных осадков, то элементы обрешетки должны быть толще и располагаться на минимальном расстоянии друг от друга.
Размеры волны металлочерепицы. Планки основания должны располагаться так, чтобы расстояние между ними совпадало с длиной волны профиля. Учитывая длину волны перед тем, как делать обрешетку под металлочерепицу, можно основательно упростить процесс монтажа – правильно собранная обрешетка дает много преимуществ при сборке конструкции.

Зависимость обрешетки от наклона скатов — расчет

Перед тем, как сделать обрешетку под металлочерепицу на крышу, необходимо провести расчеты всей конструкции крыши, чтобы знать нагрузки, которым она будет подвергаться. Кроме того, обычно при расчетах делается хотя бы 10%-й допуск, обеспечивающий запас прочности.

Инструкция, отображающая взаимосвязь устройства обрешетки и угла наклона скатов, выглядит следующим образом:

Крыша, имеющая небольшой уклон, должна обустраиваться с использованием сплошной обрешетки (лучше всего сделать ее из влагоустойчивой фанеры);
В том случае, если уклон кровли превышает 35 градусов, то вполне подойдет разреженная обрешетка из досок толщиной 2-3 см при зазоре между ними в 15-20 см;
Крыша со средним значением уклона обычно обустраивается при помощи решетчатой обрешетки с шагом между досками 10-15 см, а толщина самих досок должна составлять около 4-5 см.

Источник: https://astgift.ru/obreshetka-pod-metallocherepicu-video-2/

Обрешётка под металлочерепицу своими руками: устройство, шаг обрешётки, расчёт и др

При устройстве кровельного пирога без обрешётки не обойтись. Но при её монтаже существует много тонкостей. Какой материал выбрать, с каким шагом устанавливать и сколько обрешётки потребуется на крышу? С этими вопросами нужно разобраться до начала монтажных работ. Особенности кровли будут зависеть от выбранного покрытия. Сделать обрешётку под металлочерепицу можно своими руками.

Выбор материала

Схема монтажа металлочерепицы

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит. В качестве настила для такого кровельного покрытия подойдёт лишь обрезная доска, которая отличается высоким качеством и хорошей просушкой.

Параметры выбора:

Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм., но также допускается использование обрезных досок не менее 25 мм. Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.
Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.
Подходящей шириной доски является величина от 10 до 15 см.
Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.

Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

Особенности монтажных работ

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.
Обрешётка под металлочерепицу
Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
Крепление водосточного жёлоба осуществляют к лобовой доске.
Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.

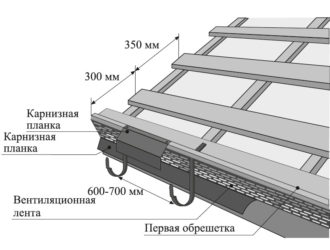

Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.
Размеры и шаг обрешётки
При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект в виде сквозного отверстия к кровельном покрытии.
Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.
Монтаж кровли из металлочерепицы

При наличии дополнительных элементов на крыше, например, снегозадержателей или лестницы, потребуется усиление обрешётки. Это можно сделать, установив дополнительные опорные доски.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.
