Какая обрешетка под гибкую черепицу лучше – виды и правила устройства

Существует немало разновидностей мягкой кровли. К ней относятся многочисленные рулонные наплавляемые материалы, мягкая черепица и рубероид. Эти материалы могут иметь разные эксплуатационные и визуальные характеристики, но у них есть и общая черта – все они изготавливаются на основе битума, за счет которого обеспечивается мягкость и гибкость итогового продукта.

При всей своей гибкости мягкая кровля может сохранять однажды приданную ей форму и выдерживать различные нагрузки – но для того, чтобы эти свойства проявились, под кровлей необходимо обустроить качественную и надежную обрешетку. О том, как сделать обрешетку под мягкую кровлю, и пойдет речь в этой статье.

Виды обрешетки для мягкой кровли

Есть два принципиально разных вида – сплошная обрешетка и решетчатая. В решетчатой обрешетке все элементы находятся на некотором удалении друг от друга. Как правило, шаг установки досок в такой обрешетке варьируется от 20 до 50 см. Для мягких кровельных материалов такая конструкция не подходит – зазоры между досками слишком велики, поэтому кровля будет в них провисать.

Совсем другое дело – обрешетка сплошная, в которой, как можно судить из названия, зазоры между элементами отсутствуют или сведены к минимуму. Максимальный шаг обрешетки под гибкую черепицу в данном случае составляет 1 см.

Под мягкой кровлей может устанавливаться две разновидности сплошной обрешетки:

1. Однослойная. В такой конструкции элементы обрешетки устанавливаются прямо на стропильные ноги и располагаются параллельно коньковому прогону. Для монтажа однослойной обрешетки подходят доски, влагостойкая фанера или ОСБ. Такая конструкция используется довольно редко и только в том случае, если кровля накрывается рубероидом.
2. Двухслойная. Данный вид обрешетки состоит из двух слоев, которые могут изготавливаться как из одного материала, так и из разных. Вначале устанавливается стропильная система под мягкую кровлю, затем первый слой обустраивается как решетчатый, с довольно большим шагом установки элементов. Над ним монтируется второй слой, в котором зазоры не допускаются. Основным достоинством двухслойной обрешетки является наличие вентиляционного канала и свободное пространство, достаточное для укладки теплоизоляционных материалов, что делает эту конструкцию очень удобной для обустройства мягкой кровли.

Технологию монтажа каждого вида обрешетки стоит рассмотреть подробнее.

Однослойная обрешетка из досок под гибкую черепицу

Как было сказано выше, однослойная обрешетка под гибкую черепицу крепится прямо к стропилам и подходит только для укладки рубероида. Кроме того, при использовании такой конструкции не получится установить утепление, поэтому с точки зрения энергоэффективности однослойная обрешетка не очень хороша.

Каркас под мягкую кровлю может изготавливаться из шпунтованных досок или теса. Выбирать необрезные доски крайне нежелательно – любые шероховатости и неровности данного материала обязательно приведут к деформации мягкой кровли, что, в свою очередь, приведет к снижению их декоративных и эксплуатационных характеристик.

Выбирая доски, нужно отталкиваться от следующих требований:

• Материал должен иметь ровную и гладкую поверхность без каких-либо неровностей;
• Ширина досок может варьироваться в пределах 100-140 мм, а толщина – 20-37 мм;
• Влажность досок не должна превышать 20% (избыток влаги в древесине приводит к ее преждевременной деформации и повреждению кровельного покрытия);
• Перед тем, как сделать обрешетку, все деревянные элементы необходимо пропитать антисептиками, которые защитят древесину от гниения, плесени и вредителей.

Конструктивно рассматриваемая однослойная обрешетка представляет собой доски, которые набиты к стропилам впритык друг к другу. Доски нужно располагать параллельно коньку. Чтобы они не коробились со временем, их нужно укладывать вогнутой стороной кверху, чтобы влага, пробившаяся через толщу кровельного покрытия, по доскам вытекала через карниз.

Начинать процесс монтажа обрешетки необходимо с карнизного свеса, постепенно сдвигаясь в сторону конька. Длину досок нужно подбирать так, чтобы они стыковались точно на стропильных ногах. Крепить их желательно как можно ближе к краю, забивая гвозди в дерево по самую шляпку.

Оптимальная величина зазора между вертикальными соседними досками составляет 3 мм. Наличие такого зазора, с одной стороны, обеспечит надежную опору для мягкой кровли, а с другой – позволит доскам свободно менять свои размеры при изменении температуры и влажности. Если же зафиксировать их плотнее, то постоянное расширение и сужение досок рано или поздно приведет к их искривлению.

Однослойная обрешетка из щитовых материалов — шаг, толщина каркаса

Для обустройства обрешетки можно использовать не только доски, но и щитовые материалы – фанеру или ОСП. Они имеют все необходимые качества, которые требуются качественной опорной конструкции. Помимо хороших эксплуатационных характеристик, фанера под гибкую черепицу проста в монтаже и имеет изначально ровную поверхность, идеально подходящую для дальнейшей укладки мягкого кровельного покрытия.

К щитовым материалам, используемым в однослойной обрешетке, также предъявляется ряд требований:

1. Высокая влагостойкость. Мягкая кровля должна быть надежно защищена от воздействия влаги, поэтому для обрешетки необходимо подбирать влагостойкие материалы. Если говорить о конкретных марках, то можно выделить ОСП-3 и ФСФ.
2. Подходящая толщина. Щитовые материалы могут иметь толщину от 9 до 27 мм (выбор конкретной величины зависит от шага стропил).
3. Обработка антисептиком. Чтобы обрешетка из щитовых материалов была достаточно долговечной и надежной, перед укладкой ее необходимо обработать антисептиком.

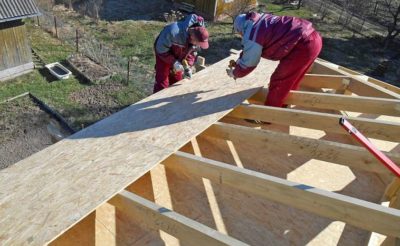

Укладка щитовых материалов на стропила выполняется не так, как в случае с досками. Листы монтируются параллельно коньку, но их стыки не должны совпадать. Обычно для такого материала используется шахматное расположение.

Соседние листы должны находиться на расстоянии друг от друга в 2 мм. Монтируя крышу зимой, шаг обрешетки под ОСБ на крышу стоит увеличить до 3 мм, чтобы обрешетка могла свободно расширяться в летнее время. Для фиксации щитов используются саморезы или гвозди, которые используются следующим образом: на стропилах шаг крепления составляет 30 см, на торцевых участках они располагаются в 15 см друг от друга, а по краям – в 10 см.

Двойная сплошная обрешетка из досок

Двухслойная обрешетка состоит из двух слоев, один из которых выполнен в решетчатом виде, а второй, находящийся наверху – в сплошном. Такая конструкция обрешетки отличается большей надежностью и эффективностью по сравнению с однослойной, поэтому ее используют в подавляющем большинстве случаев. Разумеется, из-за большего количества слоев увеличивается толщина мягкой кровли.

В рассматриваемом варианте каждый слой обрешетки состоит из досок, которые должны соответствовать следующим требованиям:

• Доски решетчатого слоя должны иметь толщину свыше 25 мм и толщину от 100 до 140 мм (вместо досок можно использовать брусы с сечением 50х50 или 30х70 мм);
• Для изготовления сплошного слоя обрешетки требуются доски толщиной 20-25 мм и шириной 50-70 мм;
• Перед укладкой деревянные элементы должны быть обработаны антисептическими средствами.

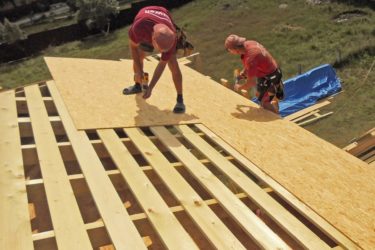

Монтаж двухслойной обрешетки достаточно прост. В первую очередь параллельно коньку поперек стропил крепятся доски первого слоя. Крепить их нужно на таком расстоянии, чтобы второй слой после установки не прогибался. Оптимальный шаг монтажа досок первого ряда – 20-30 см.

Когда первый ряд смонтирован, можно приступать к установке второго. Монтировать элементы обрешетки нужно сверху вниз. Между досками нужно оставлять небольшой зазор в 3 мм для нормального температурного расширения.

Комбинированная двухслойная обрешетка крыши

Для укладки гибкой черепицы лучше всего подходит комбинированный вариант обрешетки, в котором первый слой состоит из разреженных досок, закрепленных перпендикулярно стропильным ногам, а второй – из щитовых материалов. Такой вид конструкции является стандартным и чаще всего используется при обустройстве неотапливаемого чердака.

Чтобы создать утепленный чердак с гидроизоляцией и утеплителем, потребуется иная схема, несколько более сложная. Сначала вдоль стропил нужно набить контробрешетку, а уже поверх нее будут крепиться все остальные элементы. Давайте разберемся, для чего контробрешетка нужна вообще. Рейки контробрешетки позволяет создать вентиляционный зазор между основной обрешеткой и гидроизоляционным материалом.

Используемые материалы должны соответствовать следующим требованиям:

• Для контробрешетки подходят ровные бруски сечением 25х30 или 50х50 мм;
• Первый слой обустраивается из досок толщиной 25 мм и шириной от 100 до 140 мм;
• Фанера или ОСБ под мягкую черепицу должны иметь толщину от 9 до 12 мм;
• Все деревянные элементы должны быть пропитаны антисептиком.

Монтаж комбинированной обрешетки выполняется по следующему алгоритму:

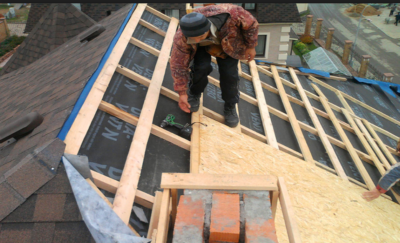

1. При обустройстве теплой крыши с утеплением и гидроизоляцией нужно установить контробрешетку, которая крепится над стропильными ногами. Помимо создания зазора для вентиляции кровельного пирога, бруски контробрешетки обеспечивают крепление гидроизоляционной пленки. Чтобы создать такую конструкцию, в первую очередь необходимо установить теплоизоляцию и гидроизоляцию, а уже потом приниматься за монтаж обрешетки.
2. Далее наступает очередь досок первого ряда, которые крепятся к контробрешетке (если она есть) или непосредственно к стропильным ногам. Стандартный шаг крепления нижнего слоя обрешетки – 20-30 см.

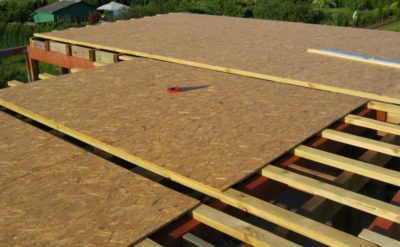

3. В последнюю очередь устанавливается последний ряд обрешетки. Листы выбранного материала укладываются в шахматном порядке с небольшим зазором (2-3 мм). ОСБ или фанера под мягкую черепицу крепится к каждой стропильной ноге с шагом около 30 см. Края элементов тоже должны приходиться на опоры, причем в этих точках шаг крепления нужно уменьшить до 15 см.

Проверка качества обрешетки

Если обрешетка под битумную черепицу была смонтирована правильно, то она будет обладать рядом свойств:

• Отсутствие прогиба под человеческим весом – провисающие элементы обрешетки существенно затруднят монтаж кровельного покрытия и его ремонт;
• Отсутствие зазоров свыше допустимых пределов (если в обрешетке есть крупные щели, их нужно заделать кровельной жестью);
• Отсутствие неровностей, выступающих гвоздей или сучков, которые могут нарушить целостность мягкого кровельного материала;
• Отсутствие острых краев по всему периметру готовой обрешетки;
• Качественно проведенная предварительная подготовка древесины, которая включает в себя высушивание досок и листов, а также их пропитку антисептиками.

Обрешетка крыши под мягкую кровлю считается законченной только в том случае, если она соответствует всем описанным требованиям.

Заключение

Для мягкой кровли подходит несколько видов обрешетки, поэтому перед тем, как сделать обрешетку под мягкую кровлю, нужно выбрать подходящую конструкцию. Если все нюансы были учтены, то остается лишь правильно провести монтажные работы, и готовая конструкция обеспечит надежную опору для мягкого кровельного покрытия.

Источник: https://kryshadoma.com/myagkaya-gibkaya-krovlya/kakaya-obreshetka-pod-gibkuyu-cherepitsu-luchshe-vidy-i-pravila-ustroystva.html

Изготовление обрешетки кровли под мягкую кровлю

При возведении крыш с каждым годом все чаще применяется мягкая кровля. Она обладает безупречными характеристиками и декоративными свойствами. Материалу не страшны природные катаклизмы. Он прекрасно выдерживает механические воздействия. Такое финишное покрытие крыши представляет собой гибкую черепицу из битума. Во время ее монтажа необходимо знать, как создается обрешетка кровли под мягкую кровлю. Ведь она отличается от конструкций, предназначенных для монтажа шифера, черепицы из металла или ондулина.

Что такое обрешетка и основные требования

Основными материалами при создании обрешетки являются доски и брусья. Их крепление осуществляется перпендикулярно лагам стропил. Непосредственно на обрешетку выполняется монтаж мягкой кровли. При этом она усиливает конструкцию крыши.

Во время монтажа обрешетки нужно следить, чтобы она отвечала основным требованиям, предъявляемым к такой конструкции:

• высокая прочность;
• хорошая надежность;
• прекрасная устойчивость перед разными воздействиями, которые могут быть механического и природного происхождения;
• неспособность прогибаться под тяжестью снежного покрова или когда по конструкции ходит человек;
• отсутствие трещин шириною более 6 мм.

Важно! Доски, монтируемые параллельно коньку, укладываются после закрепления брусков на стропила, расстояние между которыми обязано составлять в 50-100 мм.

Застройщики создают при возведении крыш несколько видов обрешетки кровли под мягкую кровлю. Чаще всего изготавливается сплошная конструкция. Когда выполняется ее устройство, брусья монтируются с шагом не более 10 мм.

Материалы при монтаже обрешетки для мягкой кровли

Обрешетка кровли под мягкую черепицу выполняется в два слоя. Она представляет собой деревянный без разрыва настил, отличающийся надежностью. Конструкция обязательно должна быть максимально ровной. При несоблюдении такого правила не избежать перегибов черепицы из битума.

Рекомендуем:  Ремонт мягкой кровли

Во время строительства обрешетки рекомендуется применять следующие материалы:

• калиброванные доски с шириною 140 мм, имеющие высокую прочность, подготовку которых нужно выполнять заранее;
• бруски с 20-процентной влажностью;
• специальную диффузную пленку для улучшения гидро- и теплоизоляционных свойств кровли;
• OSB плиты или фанерные листы, предназначенные для настила досок и позволяющих получить гладкое, ровное основание.

Примечание! Устройство обрешетки необходимо вести из высококачественных пиломатериалов. Они обязаны отвечать действующим стандартам и иметь подходящие размеры. Несоответствие таким требованиям приведет к созданию недолговечной кровли

.

Подготовка крыши мягкой кровли

Гибкая черепица должна монтироваться на ровное основание. Мягкий кровельный материал не терпит лишних изгибов, не до конца взбитых гвоздей и закрученных саморезов, перепадов высот в так называемом фундаменте, на который осуществляется его укладка. Поэтому при подготовке крыши нужно ответственно подойти к геометрии конструкции.

Основанием крыши является мауэрлат. Именно на него происходит опирание стропил. Брусья мауэрлата обязаны располагаться исключительно горизонтально независимо от конструкции крыши. При этом линии, исходящие из его концов на торцах строения, должны быть перпендикулярны ему.

Как сделать обрешетку для мягкой кровли

Важно! Устройство мягкой кровли представляет собой монтаж кровельного пирога, состоящего из паро, тепло- и гидроизоляции, контробрешетки, обрешетки из отдельных элементов (досок и брусков), подкладочного ковра и конечного покрытия. Используемые материалы должны быть совместимы между собой. Их закрепление осуществляется в определенной очередности после предварительного расчета и разработки схемы.

Выполняется обрешетка в следующей последовательности:

1. Проверяется каркас из стропил. При необходимости меняются сгнившие элементы. Все детали дополнительно обрабатываются антисептиком и антипиреном.
2. Закрепляется гидроизоляционный материал, представляющий собой паропроницаемую мембрану. Он фиксируется на стропилах с провисанием внахлест при помощи строительного степлера. Это позволит предотвратить разрыв гидроизоляции, если произойдет протечка.
3. Сверху гидроизоляционного материала крепятся рейки контробрешетки, толщина которых равна от 30 до 40 мм. Конструкция позволяет создать зазор для вентиляции. Расстояние между обрешеткой и гидроизоляцией обязано составлять минимум 50 мм.
4. Выполняется фиксация разреженной обрешетки. Она создается из досок, закрепляемых перпендикулярно стропилам. Шаг обрешетки должен находиться в пределах от 300 до 500 мм.
5. На разреженной обрешетке фиксируются листы ОСБ или фанеры. Между ними зазор не должен превышать 3 мм. При этом толщина ОСБ зависит от шага стропил. Если он равен 600 мм, тогда берется 9-миллиметровая плита. Когда шаг равен 900 мм, то в этом случае толщина ОСБ должна составлять 12 мм.
6. Осуществляется укладка подкладочного ковра на созданное сплошное основание. Именно на нем впоследствии будет монтироваться мягкая кровля.

Рекомендуем:  Устройство вентиляции для мягкой кровли

Примечание! Необходимо точно соблюдать технологию подготовки крыши, так как от этого зависит долговечность битумной кровли.

Монтаж обрешетки

Во время устройства обрешетки под мягкую кровлю своими руками необходимо учитывать важные моменты. Одним из них является состояние досок, используемых при монтаже конструкции. Ведь они нередко коробятся. В итоге на досках появляются выпуклости и углубления. Конструкция обрешетки будет выполнена правильно, когда такой материал закрепляется лотком наружу. В этом случае вода стечет по доскам вниз, если она просочится через мягкую черепицу на кровлю. В противном случае влага обязательно проникнет в подкровельный слой через стыки между пиломатериалом. В результате начнется гниение древесины.

Еще одним важным моментом при монтаже обрешетки является ровное и сплошное основание. При использовании досок лучше всего применять пиломатериал с закругленными торцами. Это позволит в итоге уложить мягкую черепицу без явных изломов.

Конструкция обрешетки мягкой кровли

Сплошная обрешетка под мягкую кровлю обязана соответствовать следующим параметрам:

• быть максимально ровной, без бугров и ступеней;
• иметь хорошо подогнанные стыки с допустимыми зазорами;
• создаваться из прочных плит и досок, способных выдерживать расчетную нагрузку (вес людей, кровельного пиломатериала и так далее).

Важно! Чем конструкция обрешетки кровли будет создана ровнее, тем удастся плотнее уложить финишное кровельное покрытие.

При создании обрешетки кровли под мягкую кровлю идеальным вариантом является обращение к профессионалам. Однако при соблюдении технологии и использовании качественных материалов будущий владелец здания может самостоятельно выполнить ее возведение. Правильно созданная конструкция обеспечит долговечность мягкой кровли. Поэтому нет никакого сомнения, нужна ли обрешетка под черепицу из битума. Чтобы не ошибиться при монтаже конструкции, рекомендуется познакомиться с видео относительно монтажа мягкой черепицы:

Рекомендуем:  Главные представления о строительстве крыше

Источник: https://mykrovlya.ru/tekhnologii/izgotovlenie-obreshetki-krovli.html

Технология монтажа обрешетки под мягкую кровлю

Обрешетка под мягкую кровлю достаточно проста в исполнении, нужно лишь правильно рассчитать необходимое количество материалов, поэтому сделать ее своими руками сможет и непрофессионал.

В данной статье речь пойдет о том, как сделать обрешетку под мягкую кровлю, прикрепить ее к крыше и как монтировать кровлю.

Материалы для обрешетки

Перед тем как приступить к изготовлению обрешетки, нужно выбрать материал. Вариантов существует достаточно много, каждый из них обладает своими достоинствами и недостатками.

Материал для обрешетки выбирается с учетом материала кровли, ее веса и других характеристик.

Часто для изготовления обрешетки используется влагостойкая кровельная фанера. Это пластичный слоистый материал, сделанный из хвойной древесины.

Фанера широко используется в строительстве благодаря своей гибкости, прочности и водостойкости, также она замедляет процессы гниения и весит совсем немного.

Помимо этого фанера обрабатывается огнеупорными растворами, антисептиками. По этой причине материал защищен от появления плесени и грибков.

Сейчас на смену ДСП пришли OSB  — это доработанная версия первого материала, которая изготавливается из опилок.

OSB отличается повышенной прочностью, обусловленной изменением технологии изготовления сырья.

OSB плита прессуется под управлением компьютерной программы, что уменьшает количество ошибок при производстве.

Материал не только более прочный, чем предыдущая версия, но и имеет  более равномерную текстуру.  Это говорит о том, что обрешетка будет ровной, без воздушных пустот.

Кроме того, плиты OSB  достаточно влагостойкие и легкие, что делает их довольно привлекательным вариантом для изготовления обрешетки.

В некоторых случаях материал, которым покрыта кровля, влияет на то, из чего будет сделана обрешетка.

Для сооружения конструкции под битумную черепицу, например, используется обрезная калиброванная струганная доска стандартной ширины — 1.4 см.

Обычно применяются хвойные доски, и, по возможности, сухие — чем суше, тем лучше.

Максимальная влажность доски составляет 20 %. Кроме критерия влажности важна и толщина, которую определяют при расчете шага контробрешетки.

Установка обрешетки

Обрешетка – это вспомогательная конструкция, которая выступает посредником между самой крышей и кровельным материалом.

Она нужна для того, чтобы крыша была более прочной и теплой, а также для надежности и более качественного крепления кровли.

Конструкция может быть сплошной или разреженной.

Если необходимо прикрепить мягкий кровельный материал, то выполняют сплошную конструкцию, а для монтажа твердых кровель используют разреженную.

Устройство обрешетки под мягкую кровлю довольно простое. Сплошная конструкция состоит из двух слоев: разреженного и сплошного.

Первый слой состоит из досок, а второй из OSB или фанеры. Обрешетка, которую монтируют под мягкую кровлю, отличается особыми гидро- и звукоизоляционными свойствами.

Чтобы сделать обрешетку под мягкую кровлю, нужно учитывать, что выбор материала зависит от угла ската кровли:

• если угол меньше 10 градусов, то доски или фанеру необходимо укладывать сплошным настилом;
• если угол больше 10, но меньше 15 градусов, то необходимо использовать брус с параметрами 0.4 х 0.5 см вместе с фанерой. Материалы укладываются параллельно карнизу с соблюдением шага 45 см;
• если угол больше 15 градусов, то также используется брус, разница только в шаге, который в данном случае составляет 60 см. Там, где крепятся ендова и конек, закрепляется дополнительный брусок.

:

Несмотря на разнообразие материалов для выполнения обрешетки под мягкую кровлю, самым лучшим сырьем считаются калиброванные доски.

Точное соблюдение размеров материала позволит избежать возникновения такой проблемы, как ступенчатость обрешетки, приводящая к уменьшению потенциального срока эксплуатации.

Разница в качестве настолько заметна, что профессионалы чаще всего закупают именно калиброванные доски для обрешеток и при монтаже очень аккуратно обрабатывают стыки.

Самыми популярными видами древесины по-прежнему остаются ель и сосна, однако другие хвойные породы эксплуатируются не меньше. Объясняется это дешевизной данных материалов, легкостью в эксплуатации и качеством.

Шаг обрешетки под мягкую кровлю не должен быть больше 10 см. Это объясняется тем, что мягкая кровля нуждается в хорошей поддержке, иначе она не сможет выдержать давление снега и других осадков.

Для изготовления сплошного слоя используют доски, плиты OSB или фанера.

Влажность конструкции, как уже было сказано, не должна превышать 20 %. Крепость обрешетки можно настраивать, делать ее более армированной или уменьшать вес.

Из-за задач, которые должна выполнять конструкция, появляется необходимость делать ее более крепкой.

Если придется выдерживать тяжелые снежные покровы, то обрешетка должна быть более прочной.

Какой будет конструкция зависит и от стропильного шага. Например, если шаг 50 см, то используют доску на 20 мм или фанеру на 10 мм.

При шаге 120 см используют доски на 30 мм, а фанеру на 20 мм. Материалы, из которых выполнена мягкая кровля, обладают антисептическими свойствами, поэтому они не подвержены поражению грибком или плесенью.

:

Чтобы эти микроорганизмы не добрались до крыши, нужно обязательно обработать конструкцию различными антибактериальными средствами.

Изготовление капельника для обрешетки

Одна из частей обрешетки называется капельником. Из названия можно понять, что это приспособление призвано уберечь карниз от излишней влаги.

В этом плане карниз — самая уязвимая часть крыши. Ему нужна защита, потому что гнить обрешетка и крыша начинают с карнизной части.

Капельник представляет собой желоб для сбора воды. Угол его изгиба зависит от наклона ската кровли и может составлять от 100 до 130 градусов.

Крепится фартук для отвода влаги как можно ближе к краю крыши и устанавливается вертикально, помогая воде затечь в трубу.

Кроме прямого назначения капельник придает крыше аккуратный вид и продлевает срок эксплуатации кровли.

Устройство обычно изготавливается из оцинкованной стали, сверху покрывается антикоррозийными составами.

Цвет детали всегда подбирают в соответствии с оттенком черепицы, чтобы не нарушить цветовую гамму здания.

Устанавливают приспособление вокруг всей крыши, обеспечивая дополнительную гидроизоляцию крыше и фасаду.

Следует отметить, что капельник полезен не только в качестве защиты от воды — он также защищает крышу и фасад дома от ветра.

Чтобы правильно установить приспособление, необходимо придерживаться ряда основных правил.

Прежде всего, стоит помнить, что основание детали крепится к обрешетке, а нижняя часть прикрепляется по направлению к водостоку.

Капельники нужно закреплять внахлест друг с другом. Чтобы обеспечить краям обрешетки дополнительную защиту, монтируют фронтовые планки.

Вслед за этим крепится ковер, края которого нужно пропитать мастикой для лучшего сцепления с кровельной поверхностью. Мягкая кровля монтируется сверху капельника в конце.

Источник: http://kroemsami.ru/obreshetka-pod-myagkuyu-krovlyu.html

Какой шаг обрешетки должен быть под мягкую кровлю?

Обрешетка является одним из важнейших элементов всего кровельного «пирога». Технологически в качестве обрешетки под мягкую кровлю используется ряд обрезной доски и сплошной настил, являющиеся промежуточным звеном между стропилами и кровельным материалом.

Особенности устройства обрешетки

Обрешетка под мягкую кровлю выполняет ряд важнейших функций, среди которых создание прочного и устойчивого основания для покрытия, правильное проветривание подкровельного пространства, звуко- и теплоизоляция крыши. Чаще всего обрешетка выполняется в виде двух слоев: разреженного из обрезной или калиброванной доски и сплошного из влагостойкой фанеры, ОСП и прочих древесных плит.

При устройстве обрешётки под мягкую кровлю учитываются следующие особенности:

1. Сплошной настил из ОСП или фанеры применяется, если угол ската находится в диапазоне 5-10 градусов.
2. Двухслойная система из бруса 45*50 мм и слоя фанерного настила используется при уклоне ската в 10-15 градусов (обязательно соблюдается шаг доски в 45 см, доски укладываются параллельно карнизу).
3. При уклоне от 15 градусов применяется брус 45*50 мм, укладываемый с шагом в 60 см.
4. Дополнительные брусья используются в местах крепления конька крыши и для ендов.

Виды и шаг обрешетки при устройстве мягкой кровли

Устройство обрешетки под мягкую кровлю представляет собой сплошной настил, на который и будет укладываться кровельный материал. Но такой настил может быть двух видов, что зависит от требований к самой крыше и используемых материалов для кровли.

1. Однослойная система предполагает укладку настила на стропила параллельно коньковому брусу. Для работы используются плиты ОСП, влагостойкая фанера или доски. Такой вариант применяется редко, он подходит только для рубероида и подобных ему материалов.
2. Двойной настил используется для гибких и современных битумных покрытий. Первый слой – разреженный, он оставляется из калиброванной или обычной обрезной доски, монтируемой вразгон. Второй слой – сплошной настил из фанеры, ОСП или доски. Подобный вариант позволяет обеспечить необходимый вентиляционный зазор, устроить эффективную тепло- и звукоизоляцию.

Например, при шаге в 300 мм толщина фанеры или ОСП должна составлять 9 мм, доска в качестве настила при этих условиях не применяется. Если шаг будет равен 600 мм, тогда толщина фанеры и ОСП будет равна 12 мм, а доски – не меньше 20 мм. Все необходимые данные по нагрузке и расчету можно найти в многочисленных справочниках, что значительно облегчает работу.

Капельник для защиты от влажности

При устройстве любой крыши необходимо позаботиться о капельнике, защищающем карниз и негативного влияния осадочной влаги, загнивания деревянных элементов и их последующего разрушения. Капельник изготавливается в виде металлической планки с изгибом в 100-130 градусов, крепится он на краях ската, обеспечивая отвод воды в водосточную систему дома.

Укладка капельника осуществляется после монтажа обрешетки и приклеивания краевых полос подкладочного ковра для гибкого битумного покрытия. Основание капельника, то есть верхний край, крепится к обрешетке, нижний край направляется в водосточный желоб. Отдельные планки монтируются внахлест, верхние стыки с подкладочным ковром рекомендуется дополнительно обработать мастикой, после чего выполнить укладку гибкой кровли.

Укладка обрешетки для гибкой кровли

Для монтажа потребуются следующие материалы и инструменты:

• брус 45*50 мм;
• влагозащитная мембрана;
• материал для настила (влагостойкая фанера, ОСП или доска);
• капельник под цвет кровельного покрытия;
• саморезы, кольцованные гвозди;
• шуруповерт, молоток;
• подкладочный ковер;
• мастика;
• уровень, измерительные инструменты;
• электропила.

Перед началом работ необходимо составить чертеж укладки для всех элементов обрешетки, определиться с шагом бруса. Затем на стропила настилается влагозащитная мембрана, расстилаемая параллельно карнизу, начиная с нижней части свеса.

После настила необходимо установить капельник, выполнить укладку подкладочного ковра и приступить к монтажу гибкого покрытия выбранного типа.

Вывод

При выборе вида конструкции обрешетки надо учитывать множество различных параметров, включая тип материала и условия его укладки. Все это позволит обустроить прочный и долговечный кровельный «пирог», не нуждающийся в частых ремонтах или сложном обслуживании. Правильно обустроенная обрешётка под мягкую кровлю надежно защитит крышу от ветровых и снеговых нагрузок, влаги и теплопотерь.

Источник: https://stroicod.ru/material/myagkaya-krovlya/shag-obreshetki.html

Как сделать обрешетку под мягкую кровлю своими руками

Представить современное загородное строительство без гибкой кровли давно уже невозможно. Различные виды мягкой черепицы с годами становятся все более популярными среди владельцев дач и коттеджей.

Делаем обрешетку под мягкую черепицу своими руками

В этом нет ничего удивительного, — преимущества мягкой кровли известны всем. Речь идет об относительно низкой цене, простоте укладке, высоком уровне долговечности и надежности.
Однако, для того чтобы выстроить качественную кровельную конструкцию – недостаточно выбрать подходящее финишное покрытие и осуществить его монтаж. В данном контексте есть несколько важных моментов, один из которых – правильное устройство обрешетки. О том, как правильно и без лишних финансовых и трудозатрат сделать обрешетку под мягкую кровлю, мы расскажем сегодня.

Итак, практика показывает: идеальный монтаж кровельного покрытия должен происходить таким образом, чтобы материал ложился вплотную к опалубочной конструкции – только в этом случае он будет герметичным (не будет протечек и т.д.). В связи с этим обрешетки для гибкой черепицы делают максимально жесткими и ровными. Края материала в месте стыков должны быть подогнаны друг к другу с максимальной точностью.

Основой для гибкой кровли, как правило, является идеально гладкая поверхность, которую выполняют из листов фанеры или досок. Мы настоятельно не рекомендуем использовать в данном случае полуобрезные или необрезные доски. Оптимальным вариантом здесь будет применение калиброванных досок – при таком подходе будет несложно подобрать один и тот же размер для каждой отдельной детали.

Не забывайте о том, что идеально ровная плоскость основания – один из главных критериев, по которым определяется надежность и качество будущей кровли.

О важных нюансах устройства обрешетки под мягкую кровлю

Итак, для изготовления обрешеточной конструкции под гибкую кровлю обычно используют ориентированно-стружечные плиты, влагостойкую фанеру или ДВП. Данные заготовки имеют ровную поверхность, кроме того, каждый из этих материалов практически не пропускает воду. Обрешетка для мягкой черепицы должна быть изготовлена таким образом, чтобы основа была способна выдерживать высокий уровень статических нагрузок, и не деформировалась с годами. Толщина основания под кровельную конструкцию высчитывается с учетом интервала между стропилами.

Толщину опалубки определяют, ориентируясь на вид кровельного покрытия и расстояние между стропильными ногами. При крепеже элементов сплошной обрешетки следует исключить серьёзные зазоры. Если мы хотим получить идеальную сплошную подложку под гибкую черепицу, монтаж следует осуществлять в два слоя. Только в этом случае на выходе у нас получится оптимальный настил. Очень важно, чтобы у настила не было ни одного острого угла или существенного излома. В противном случае сооружение неизбежно станет деформироваться, а многие деревянные элементы будут стираться (динамические нагрузки). Итак, обрешетка должна отличаться плавными контурами.

В данном контексте специалисты рекомендуют использовать обрезную доску шириной не меньше 14 сантиметров.

Обрешеточная конструкция под мягкую кровлю выполняется в два слоя, один из которых – сплошной.

Перечислим несколько важных требований к изготовлению и монтажу обрешетки:

• подложка, в конце концов, должна быть максимально ровной;
• в конструкции обрешетки не должно быть ни одного острого угла;
• доски, применяемые для строительства, могут коробиться. Это нередко является причиной появления неровностей на поверхностях заготовок. По этой причине все доски рекомендуется укладывать на опалубочную конструкцию лотками вверх. При таком подходе масса воды, просочившаяся сквозь крышу, без всякого сопротивления стечет вниз. При другом положении досок влага может скапливаться, что негативно повлияет на весь кровельный пирог;
• интервал между брусьями обрешетки (первый разреженной слой) должен зависеть от угла наклона скатов кровли и преобладающего уровня ветровой нагрузки в данном регионе. Чем выше данный уровень и чем больше угол уклона – тем меньший интервал должен оставаться между брусками. Как правило, диапазон данного показателя – от 50 сантиметров до метра.

Конечно, для того чтобы создать качественную обрешетку под мягкую кровлю нам потребуются некоторые стройматериалы. Конкретнее, речь идет о специальной фанере для гибкой черепицы, обрезных досках (лучше выбирать материал из хвойной породы) и оцинкованных гвоздях. Монтажный процесс начинается с устройства чернового настила. Брусья данной подложки необходимо закреплять прямо к стропильным ногам. От того, насколько ровно будет уложен данный слой, во многом будет зависеть то, как долго прослужит вся кровельная конструкция.

Мы знаем, что гибкая кровля отличается сравнительно малым весом, поэтому в данном случае стропильная система может быть достаточно легкой. Торцы лобовых досок должны быть закруглены по максимуму, таким образом мы обеспечиваем плавные переходы кровельного покрытия. Этап возведения каркаса обрешетки считается одним из самых главных при сооружении кровельного пирога. Разумеется, конструкция должна быть надежной, прочной и максимально ровной.

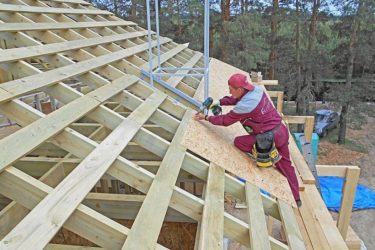

Получившийся каркас сверху закрываем фанерными листами (сплошным слоем), которые предварительно следует пропитать одним из гидроизолирующих средств. Иногда бывает, такой пропитки бывает недостаточно для того чтобы обеспечить надежный гидроизоляционный слой. В этом случае рекомендуется позаботиться от отдельной гидроизоляции (например, ПВХ-мембрана).

Для того чтобы улучшить теплоизоляционные свойства кровельной конструкции настил рекомендуется закрыть паронепроницаемой пленкой.

После того, как конструкция обрешетки закончена, пришло время монтировать дополнительные элементы. Речь идет о ендовом ковре и подкладке основания. Данные элементы защищают ряд максимально уязвимых точек крыши от возможного проникновения влаги (протечки).
Торцевые и карнизные свесы должны быть оборудованы капельниками – торцевыми и карнизными планками. Эти нехитрые приспособления эффективно защищают элементы обрешетки от ветров, дождей и снегопадов.

: Монтаж фанеры на крышу под мягкую черепицу: как укладывать и как выбрать

С этим материалом читают так же:

Как сделать и смонтировать кровельные свесы самостоятельно

Укладка мягкой кровли в загородном доме своими руками

Установка кровельного конька на крышу дома своими руками

Источник: http://sami-stroim.ru/stroitelstvo/chastnye-doma-i-kottedzhi/krovlya/299-kak-sdelat-obreshetku

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

статьи

• 1 Виды
• 2 Конструкция
• 3 Требования
• 4 -инструкция

Виды

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

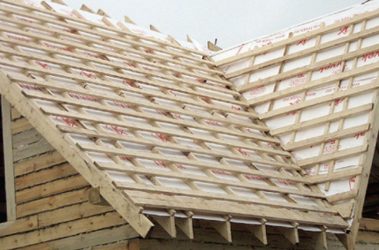

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Кровельный пирог под битумную черепицу

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Конструкция мягкой кровли

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

• Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
• Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
• Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Материалы для изготовления сплошной обрешетки

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/myagkaya-krovlya/obreshetka-pod-myagkuyu-krovlyu.html
