Обрешетка односкатной крыши под профнастил

Односкатная крыша из профнастила своими руками: устройство, уклон, угол

С профнастилом как кровельным материалом работать легко и удобно. Такие кровли получаются прочными и надежными, простыми в обслуживании и эстетичными. Но не многие знают, что не хуже по параметрам получается односкатная крыша из профнастила, и ее еще проще сделать своими руками. А потому, если вы ищете, чем покрыть небольшой летний домик, сарай, баня или гараж, обратите внимание на этот вариант. Ведь далеко не всегда необходимо сооружать из хозяйственных построек стандартные “избушки”!

А как сделать такую крышу, какой необходим уклон и какая обрешетка понадобится, мы вам сейчас расскажем.

Вот подробная видео-инструкция строительства такой крыши:

Почему именно односкатная?

Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.

Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».

Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.

А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.

Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.

Да и в обустройстве такая крыша радует своей простотой:

Чем хорош профнастил для такой крыши?

У профнастила много преимуществ перед другими кровельными покрытиями: легкий вес, прочность и экологичность. Для односкатной крыши это один из лучших вариантов: закрепили маловесные листы, и забыли о них лет на двадцать.

А теперь немного о самом материале. Изготавливают кровельный профнастил из стального горячекатаного листа толщиной от 0,4 до 1,5 мм. В заводских условиях этот профлист покрывают цинком или алюминием, чтобы защитить внутренний металл от коррозии, и полимерным покрытием. Трапецевидные ребра, которые делают у профнастила, значительно увеличивают его жесткость.

Для того, чтобы построить прочную односкатную крышу из профнастила, вам нужно научиться различать такие его виды:

• С – это стеновые панели с ребром до 10 мм высотой и с толщиной 0,4-0,6 мм. Как вы уже догадались из названия, такие листы используют преимущественно для отделки стен построек и особых требований по жесткости к ним не предъявляется.
• НС – это уже более прочные листы, с высотой ребер в пределах 10-35 мм и толщиной листа 0,6-0,85 мм.
• Н – это уже несущие профлисты с толщиной от 3 мм и ребром от 40 мм.

Для крыши вам подходит профнастил марки Н и НС, а также специальной марки, которая разработана специально для кровель. Профнастил марки С вы можете использовать для покрытия небольших хозяйственных построек, да и то при наличии сплошной обрешетки.

Т.к. односкатная крыша отличается тем, что у нее нет конька, опасность проломления снегом здесь немного выше, чем у двускатной формы. А потому, не зависимо от того, идет речь о доме или небольшой пристройке к дому, лучше возьмите профнастил таких марок: NS44 или NS35.

А вот длина и ширина готовых листов бывает разной, т.к. предназначения профлиста тоже разные: для забора, для небольших сарайных крыш, для крыши частного дома и для устройства перекрытия.

От проекта – к реализации

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Определяем угол наклона

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона. Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше.

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

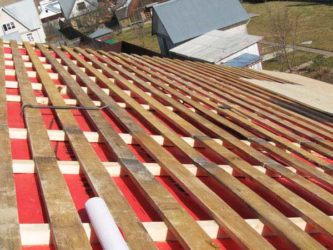

Вот хороший пример достаточно плотной обрешетки под профнастил:

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку.

Рассчитываем нагрузки

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

Проектируем вентиляцию

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

При более близком рассмотрении эти же процессы выглядят так:

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:

Пошаговый пример строительства

Итак, выбрали уклон односкатной крыши из профнастила и определились с ее конструкцией? Тогда строим – шаг за шагом:

Шаг 1. Изготавливаем мауэрлат

Укладка односкатной крыши из профнастила начинается с установки мауэрлата. Для этого возьмите брус 10х15 см, если только крыша будет не на постройке из бруса (здесь роль мауэрлата играет верхний венец).

Иногда необходим армированный пояс под мауэрлат, в который вставляют стальные шпильки и уже на них надевают сам брус. Зачем это нужно? Чтобы не только распределить нагрузки от крыши, но и достичь максимальной горизонтальности. Иначе у вас с одной стороны односкатной крыши получится один угол наклона, а со второй – другой. Поэтому наличие мауэрлата – обязательное условие.

Вот какой мауэрлат вам понадобится, если крыша будет достаточно массивной, а стены – из хрупкого блока:

А теперь крепите стропила к мауэрлату. Самый простой способ – два перекрестных гвоздя от 15 см длиной или же металлические скобы.

Шаг 2. Размечаем стропила и делаем обрешетку

Теперь делаем разметку стропил:

• Шаг 1. Уложите доску на мауэрлат так, чтобы по краям оставались свесы по 40-50 см.
• Шаг 2. Возьмите угольник или уровень и сделайте разметку верхнего и нижнего запила. В итоге ширина запила должна быть идеально равна ширине мауэрлата, но не превышать 1/3 высоты самого стропила.
• Шаг 3. Изготовьте шаблон по полученному результату и по нему уже сделайте разметку на всех остальных стропилах.

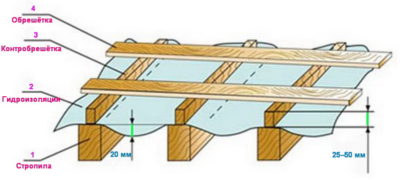

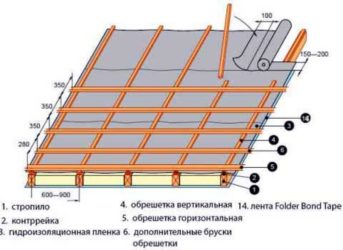

Основание односкатной крыши под профнастил – обрешетка из досок или стальных прогонов. Принцип подбора нужной обрешетки для профнастила такой:

• При минимальном угле наклона односкатной кровли обрешетка необходима сплошная или с шагом, который не превышает 30 см.
• При среднем уклоне шаг обрешетки можно делать от 30 до 65 см.
• Для крутой односкатной кровли шаг обрешетки уже можно делать до 1 метра!
• При большом угле наклона крыши некоторые отдельные марки профнастила можно даже монтировать с шагом обрешетки от 3 до 4 метров, т.к. их жесткость это позволяет.

Делать обрешетку следует снизу вверх, крепя каждый брусок на один гвоздь или скобу прямо к стропилу.

Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Эти свесы вы в последствие зашьете сайдингом.

Шаг 3. Укладываем гидроизоляцию

Укладывать подкровельную пленку нужно полотнами снизу вверх, с нахлетом и не в натяг. Уже на стропилах такая пленка крепится специальными рейками – контробрешеткой, при помощи строительного степлера или гвоздей.

Если односкатную крышу вы делаете невентилируемой или у нее с этим делом туго (вполне широкая практика), тогда в качестве гидроизоляции берите не простую пленку, а антикондесатную, которую еще называют гидропароизоляционной. Еще лучше – современную паропроницаемую мембрану, которая все лишние водяные пары будет выводить наружу. Ведь на самом деле идеально рассчитать направление водяных паров и обезопаситься от протеканий почти невозможно. Все потому, что речь идет о достаточно сложных процессах.

Ведь самый опасный в плане протечек подтаявший снег. Он при этом еще не двигается вниз, а потому талая вода оказывает давление на профнастил. Найдет хоть малейшую щель – обязательно проникнет.

Шаг 4. Поднимаем профнастил на крышу

Очень важно для односкатной крыши подобрать такой профнастил, длина листов которого превышает длину ската. А для строительства такой крыши вам понадобятся такие инструменты:

1. Шуруповерт и электрические ножницы.
2. Длинная и прочная веревка.
3. Специальные кровельные шурупы с шестигранными головками и резиновыми прокладками.
4. Степлер и скобы.
5. Две прочные лестницы – одна для земли, вторая – на длину ската.

Веревку, которую нужно брать минимум в 4 раза длиннее лестницы, закрепите на обоих ее концах. У вас должна получиться петля, в которую вы вложите профнастил и поднимете его за ее счет.

Укладываться листы профнастила должны в горизонтальном направлении, с нижнего угла. К слову, если вам придется подрезать один из листов, то не делайте этого шлифовальной машинкой, которая предназначена резки металла. Дело в том, что она всегда разрушает на таком покрытии слой цинка с покрытием, и металл попросту поддастся коррозии.

Шаг 5. Монтируем профнастил

Для одного листа вам понадобится не менее 9 штук шурупов. Если высота ребра не превысит 2 см, то закрутите шуруп в вершину, если больше – тогда только в прогиб. Следите за тем, чтобы уплотнительная прокладка не была ни пережата, ни оставалась свободной.

Итак, вот как нужно монтировать лист профнастила на обрешетку:

• 1-я рейка: всего по одному саморезу в каждый прогиб.
• 2-я рейка: по два самореза через два прогиба.
• 3-я рейка: по три самореза через два прогиба.
• 4-я рейка: всего четыре самореза по ширине листа.

Укладывать профнастил на односкатную крышу нужно вертикальными полосами, стыкуя на ширину одной волны. Только возле стен и в других стыках профнастил нужно класть с нахлестом 15-20 см. Во время монтажа саморезы вкручивать нужно только во впадину. А специальный резиновый уплотнитель надежно защитит поверхность от протекания и повреждений.

Вот и все! Остается только обеспечить с крыши правильный водоотвод:

Устройство сложных конструкций

Порой односкатные крыши могут быть не такими уж и простыми по своей конструкции. Вот этот вариант, к примеру, становится в последнее время все более популярным:

Здесь односкатные крыши строятся рядом, образуя вместе как бы двускатную, но все же это не она. Здесь есть очень хитрый момент: ввиду отсутствия общего конька, на стены здания нет такой распирающей нагрузки, особенно от снега. Но в плане строительства таких крыш остаются все те же принципы, которые мы раскрыли в этой статье.

Источник: https://KrovGid.com/montazh/odnoskatnaya-krysha-iz-profnastila.html

Угол наклона односкатной крыши из профнастила — Кровля и крыша

В процессе проектирования строительства частного домовладения особое внимание уделяется кровле. При определении угла наклона крыши из профнастила решающее значение имеет соотношение между высотой кровельной конструкции и ее общей площадью. От этого зависит размер свободного пространства на мансарде, появятся ли проблемы с накоплением снежных масс и не унесет ли ветром крышу.

СНиП для кровли из профнастила

Согласно положениям, прописанным в строительных нормах и правилах, укладывать этот вид кровельного покрытия можно тогда, когда скат располагается под наклоном минимум 8 градусов. Только при таком угле кровли из профлиста атмосферные осадки не могут проникать через стыки и отверстия под саморезы. При этом шаг монтажа обрешетки должен быть равен 40 сантиметрам.

Но 8 градусов является минимальным углом наклона крыши из профнастила для построек промышленного и хозназначения, а вот для жилых зданий этот показатель равен 10 градусам. Если планируется монтаж кровли в два и более слоя, тогда данное значение будет больше.

По этой причине строительные организации предоставляют гарантию на выполненную работу при условии, что укладывался профнастил на кровлю с уклоном не меньше 12 градусов. Что касается максимального угла, то он в данном случае может быть до 70 градусов и больше.

Поэтому СНиП при монтаже стального профлиста рекомендует выбирать 20 градусов в качестве оптимального наклона для ската крыши. Но в некоторых случаях возникает необходимость сделать кровлю почти плоской, например, на беседке или хозпостройке.

Угол наклона и виды крыш

Крыши в зависимости от угла наклона бывают:

• плоскими – данный параметр у них не превышает 5°;
• скатными – они имеют наклон от 20°, такие кровли менее водонепроницаемы и поэтому пользуются популярностью у застройщиков;
• с небольшим углом, не превышающим 25 градусов – на них можно оборудовать чердаки, но без оконных проемов;
• крутыми – так называют те кровли, у которых наклон составляет более 40° – в этом случае вполне получится обустроить жилую мансарду;
• большими – у них уклон равен 45 – 60°.

Сегодня лучшим выбором считается наклон скатов крыши в промежутке между 38 и 45 градусами.

А вот минимальный уклон кровли из профлиста в градусах равен 8. Когда требуется обустроить крышу с еще меньшим уклоном, тогда нужно менять принцип конструкции. Это означает, что профильный настил располагают снизу кровельного пирога в качестве перекрытия постройки.

Достоинства крыш с минимальным уклоном

Основные преимущества возведения кровель с такой величиной наклона следующие:

• уменьшается расход материалов;
• упрощаются кровельные работы и становятся более безопасными;
• отсутствует конек и соответственно проблемы, связанные с его герметизацией.

При обустройстве кроши дома его владельцу нужно знать: чем больше угол наклона у нее, тем выше конек и тяжелее кровельная конструкция. В итоге на стены и фундамент оказывается существенная нагрузка. При минимальном угле наклона такой проблемы не возникает.

Недостатки кровель с минимальным наклоном

Незначительный наклон скатов приводит к ному, что вода скатывается с них медленнее, влага успевает отыскать малейшие щели между стыками и в результате просачивается внутрь кровельного пирога.

Порогом в данном случае считается угол 12° – при нем еще можно не применять дополнительные меры относительно герметизации. Поэтому при строительстве более пологих крыш с уклоном менее 12° места укладки профилированных листов внахлест необходимо обработать особыми герметиками для кровель.

От выбора наклона зависит вид кровельного материала, который можно использовать при обустройстве крыши. Если уклон небольшой или кровля плоская, тогда подходит только несущий профиль, имеющий высокую гофру.

На крышу с крутым скатом можно укладывать стеновой или универсальный профиль, поскольку на покрытие будет оказываться минимальное давление. Снег с ее поверхности скатится легко, а вода на ней не задержится.

В случае, когда угол составляет 12-14 градусов, расход материала для кровли увеличится, так как размер нахлеста листов необходимо делать больше и можно не задействовать герметик. Но, когда наклон меньше, тогда без усиленной герметизации не обойтись. Опытные кровельщики утверждают, что оптимальный угол наклона крыши из профнастила равен 15 – 30°.

В тоже время при постройке крутой кровли для профилированных листов нужно строить длинные стропила и на них расходуется больше брусков, но зато удается сэкономить на кровельном материале. Также можно приобрести недорогой настил с меньшей высотой волны, поскольку его несущая способность не будет иметь такое большое значение.

При недостаточном угле кровли для профнастила нет возможности обустроить мансарду, а она снижает теплопотери здания через крышу до 9 %. Небольшой наклон кровли требует постройки более сложной системы стропил, которая будет в состоянии выдерживать серьезные нагрузки. Чем этот угол меньше, тем большее количество подпорок надо установить.

Ветровая и снеговая нагрузки

При расчете наклона кровли из профнастила необходимо учесть много важных данных. Прежде всего, это климат в регионе, где планируется возводить строение. Поэтому необходимо заранее выяснить высоту снежного покрова на местности зимой, много ли выпадает осадков, как часто дует ветер и в каком преимущественно направлении.

Дело в том, что уклон кровли, сделанной из профлиста, определяют, исходя из погодных условий в конкретной местности. Минимальное значение данного параметра выбирают, когда дом строится в регионе, где отмечаются сильные ветровые нагрузки. В этих районах представляет опасность такое явление как «парусность кровли», когда ее покрытие срывает мощным порывом ветра.

Согласно СНиП, при средней по силе ветровой нагрузке угол ската должен составлять 35-45°, а при сильной – от 15 до 25 градусов. В районах, где сильные ветра считаются нормой, нужно выбирать значение, близкое к минимальному уклону кровли из профлиста, что позволит по максимуму понизить ветровую нагрузку. При этом практически плоские крыши, смонтированные из данного материала, могут быть сорваны и поэтому отсутствие крутизны нельзя назвать наилучшим решением.

Снеговая нагрузка, как и ветровая, оказывает большое воздействие на кровельное покрытие. В некоторых российских регионах зимой выпадает огромное количество снега. Никакая стропильная конструкция не может такое выдержать. Поэтому в таких районах, чтобы снеговая масса не задерживалась, уклон делают до 45 градусов и тогда не потребуется усиление стропил. Осадки на крутой поверхности почти не собираются.

Например, в Якутске снеговая нагрузка может достигать 550 килограммов на «квадрат» площади покрытия крыши. По этой причине дома там возводят с крутыми и высокими кровлями. Даже небольшой снежный слой весит достаточно много и в отличие от дождевых осадков он задерживается на крышах, достигая в высоту больше метра. В этом случае хуже всего приходится кровлям с минимальным наклоном скатов.

Самостоятельный расчет угла наклона

Прежде всего, специалисты рекомендуют обратить внимание на форму крыш в соседних домах. Обычно у них почти одинаковый наклон, проверенный в течение не одного десятилетия сильными ветрами.

Профессионалы рассчитывают уклон кровли, используя специальный прибор – уклономер или при помощи формул.

Существует более простой способ – необходимо узнать длину катета и гипотенузы. В данном случае гипотенузой является прямая ската, противолежащим катетом будет расстояние от перекрытия до конька, а прилежащим катетом – отрезок между карнизным скатом и серединой перекрытия. Потом используют тригонометрические функции или инженерный калькулятор.

При определении уклона для будущей крыши учитывают ряд факторов:

1. Размер финансирования строительства.
2. Величину снеговых нагрузок.
3. Среднее значение влияния ветра.
4. Необходимость обустраивать полезное подкровельное пространство.

Величина уклона односкатных крыш из профлиста

Если возникла необходимость выстроить хозпостройку, гараж или соорудить навес, то крышу для них можно сделать самостоятельно. Для этих целей идеально пойдет односкатная кровля из профнастила. Данный вид конструкции несложен в проектировании и исполнении, прост в обслуживании, отличается прочностью, долговечностью. Стоимость строительства такой кровли невысокая, а возвести ее можно в кратчайшие сроки.

Перед монтажом такой кровли важно правильно выбрать наклон односкатной крыши из профнастила, толщину материала и сечение несущих кровельных элементов. Это требуется для обеспечения эффективного отведения атмосферных осадков.

Несмотря на парусность профлистов, односкатный тип кровли при правильном ее расположении будет безопасным даже при сильных порывах ветра, при этом особое внимание уделяют гидроизоляции.

Размер уклона крыши навеса или хозпостройки выбирают не произвольно, а с учетом климатических особенностей района проживания, количества осадков, преобладающей розы ветров, типа стропильной конструкции, длины ската и кровельного покрытия.

Если между гофрами не происходит перелив воды, этот наклон односкатной крыши из профнастила – минимальный.

Другие немаловажные моменты строительства

Как правило, минимальный угол наклона кровли из профлиста с усиленными стропилами строят в регионах с теплым климатом и маленьким количеством осадков. Чтобы уменьшить степень нагрева помещений изнутри дома, в кровельном пироге предусматривают теплоизоляцию и вентилируемый зазор.

На пологих кровлях при укладке профнастила нужно задействовать уплотнительные ленты и специальные мастики для обработки мест стыка и нахлестов. От протечек и повреждений такие крыши защищают при помощи гидроизоляционных мембран.

Если строится кровля со склоном менее 10 градусов, специалисты советуют применять трехслойную современную мембрану. Только этот материал способен защитить кровельный пирог от проникновения в него сырости.

При минимальном уклоне ската кровли для нее необходимо сооружать систему водостока. И влага, и снег задерживаются на таких поверхностях, поэтому уклон проектируют так, чтобы вода направлялась в сторону воронок, если система внутренняя, или желобов, когда водоотводящая конструкция наружная.

При минимальном уклоне профнастил укладывают на решетку и фиксируют саморезами с резиновыми прокладками. Чем меньше угол наклона, тем больше должна быть величина нахлеста листов, в результате чего уменьшается эффективная площадь кровельного материала.

Стандартно систему стропил устанавливают с шагом 60 –100 сантиметров, но при минимальном уклоне это расстояние уменьшают до 40 сантиметров и тогда основание получается более прочным и легче переносит скопление снежных масс на крыше.

При уклонах с минимальным значением между стропилами и профнастилом обязательно наличие вентилируемого зазора, а точнее: чем меньше наклон, тем он должен быть больше, а это минимум 50 миллиметров.

Нюансы монтажа профнастила

Технология строительства крыши с минимальным уклоном из профилированного листа следующая:

1. Листы нарезают и их обрезанные края красят, чтобы защитить их от коррозии.
2. На стропила настилают гидроизоляционный материал, например, пленку, не пропускающую пар.
3. Поверх гидроизолирующего слоя укладывают обрешетку, частота монтажа которой должна соответствовать виду профнастила.
4. Потом крепят еще один слой пленки и поверх еще обрешетку. Деревянные рейки желательно предварительно обработать антисептическим составом, который способствует продлению срока службы крыши.
5. Затем укладывают листы кровельного материала и фиксируют их самонарезающимися шурупами. Под каждый болт нужно подкладывать специальные резиновые или неопреновые прокладки.
6. Места, где соединяются листы профнастила, герметизируют специальным средством, в состав которого входит силикон.

Минимальный уклон кровли из профлиста: угол наклона крыши из профнастила в градусах для односкатной крыши навеса и многоскатной кровли дома
Минимальный уклон кровли из профлиста: угол наклона крыши из профнастила в градусах для односкатной крыши навеса и многоскатной кровли дома

Источник: kryshadoma.com

[content-egg module=GdeSlon template=compare]

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю. А ведь такое не редкость! Разберемся? Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Источник: https://krovlyaikrysha.ru/ugol-naklona-odnoskatnoy-kryishi-iz-profnastila.html

Как сделать односкатную крышу из профнастила – пошаговое руководство

Профнастил – современный и удобный кровельный материал, пользующийся большой популярностью в строительстве. Кровли из профнастила отличаются надежностью, прочностью, длительным сроком эксплуатации и эстетичным внешним видом.

Покрывать профнастилом можно крыши любого типа, предназначенные для жилых, хозяйственных, торговых и прочих объектов. При этом совсем необязательно обустраивать крышу сложной конструкции, чтобы придать ей необходимые эксплуатационные качества. Во многих случаях отличным вариантом может послужить односкатная крыша из профнастила, монтаж которой отнимает значительно меньше усилий, времени и средств. Сделанная крыша из профнастила своими руками прослужит достаточно долго.

Преимущества и недостатки односкатных крыш

До недавнего времени односкатные кровли считались подходящим вариантом в основном для небольших построек: хозяйственных, промышленных, гаражных, торговых и т. д. Что же касается жилых строений – для них такие крыши обустраивались редко, поскольку считались внешне малопривлекательными.

Однако с появлением современных кровельных материалов с эффектным и эстетичным внешним видом данный недостаток во многом утратил своё значение, и отношение к односкатным кровлям изменилось. Более того, лаконичность и минимализм односкатных крыш зачастую стали восприниматься как особый шарм, противопоставляемый напыщенности и вычурности сложных кровель.

Немаловажными преимуществами крыш с одним скатом являются их простота в монтаже и экономичность в плане финансовых затрат. Кровельные работы здесь не представляют значительной сложности: даже при отсутствии большого опыта можно быстро освоить, как сделать монтаж обрешетки, как покрыть односкатную крышу, как рассчитать необходимое количество материалов и т. д. Если хочется обустроить крышу быстро и с минимальными расходами – тогда лучшей альтернативы, чем односкатная кровля, не найти.

Односкатные крыши отличаются высокой устойчивостью к ветровым нагрузкам, однако так обстоит дело лишь в том случае, если их правильно обустроить. Важное значение имеет и оснащение таких кровель эффективной системой гидроизоляции.

Устойчивость односкатных крыш по отношению к снеговым нагрузкам несколько ниже, чем у прочих разновидностей кровель, но все же достаточно высока. В этом плане повысить безопасность кровли можно за счет увеличения крутизны скатов.

Относительным недостатком односкатных крыш может считаться малая высота чердака. Однако данный фактор имеет значимость далеко не для каждого владельца жилого дома. Если же всё-таки хочется обустроить большое чердачное помещение или мансарду, тогда придётся выбирать другие варианты.

Достоинства профнастила в качестве покрытия для односкатных крыш

Профилированные листы обладают рядом преимуществ, делающих монтаж односкатной кровли из профнастила оптимальным и очень практичным вариантом:

• малый вес;
• надежность;
• длительный срок эксплуатации;
• устойчивость к температурным воздействиям;
• стойкость по отношению к механическим нагрузкам;
• быстрота и удобство в монтаже.

В то же время, следует учитывать, что изделия из профнастила имеют маркировку различных типов, не все из которых подходят для обустройства кровельного покрытия:

• С (стеновой) – применяется для сооружения стен, ограждений, перегородок;
• Н (несущий) – используется для обустройства крыш;
• НС или СН – используются как для возведения стеновых сооружений, так и для покрытия кровель;
• ПГ (продольно-гнутый) – применяется при обустройстве арочных конструкций, навесов, ангаров;
• ПК (профнастил кровельный) – специально разработанная марка для кровель.

При обустройстве крыш используются изделия из профнастила с маркировками Н, НС (СН) или ПК. Толщина листа у кровельных разновидностей профнастила может быть различной, варьируя в среднем от 0,7 до 3 миллиметров. Для односкатных крыш желательно выбирать листы большей толщины, с целью повышения сопротивляемости к снеговым нагрузкам.

Выбор угла наклона для односкатной кровли из профнастила

При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.

Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.

С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.

Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

Проектирование вентиляции

Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.

Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.

Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.

Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

• Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
• Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
• Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
• Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
• Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Источник: https://kryshadoma.com/profnastil-proflist/kak-sdelat-odnoskatnuyu-kryshu-iz-profnastila-poshagovoe-rukovodstvo.html

Как сделать односкатную крышу из профнастила

На сегодняшний момент профнастил является наиболее популярным строительным материалом, при помощи которого легко возвести, как типовую, так и оригинальную конструкцию. Фронтон, забор, кровля, фасад здания за короткое время преобразятся.

Почему именно односкатная?

Прошло время, когда односкатная крыша считалась оптимальным вариантом бань, сараев, бытовок. Сейчас данную форму интересно задействовать в нестандартном проекте. Нетипичная крыша выглядит органично на фоне множества направлений ландшафтного дизайна.

1.  Не смотря на парусность профнастила, односкатная крыша при правильном расположении считается безопасной даже при больших порывах ветра. В данном случае особое внимание уделяется гидроизоляции.
2.  Крыша простой конфигурации возводится  довольно быстро.

Каждый лист холоднопрокатной стали в заводских условиях покрывается множеством слоев. Благодаря прохождению через формовочный вал профилегибочных станков поверхность становится ребристой (гофрированной), жесткой. Чем выше высота ребра, тем прочнее выходит строительный материал. Профнастил отлично подойдет для создания односкатной крыши.

Односкатная крыша из профнастила

Чем хорош профнастил для односкатной крыши?

Строительный материал обладает:

• долговечностью;
• финансовой доступностью;
• цветовым разнообразием;
• вариативностью форм и размеров;
• легкостью монтажа и транспортировки.

Если неправильно установить кровельный «пирог», внутри слышен сильный дождь, град, снег. Когда в отдельных местах повреждаются защитные полимерные слои профнастила, оголенные участки покрываются специальной краской.

Как определить угол наклона односкатной крыши

Среди важных  параметров  характеризующих  крышу  специалисты  называют  угол наклона  скатов относительно горизонтальной поверхности –  уклон.

Этот параметр  оказывает влияние на целый ряд важных эксплуатационных и конструкционных особенностей кровли.

Логично что  угол наклона односкатной крыши выбирается  не произвольно, а в зависимости от климатических условий,  преобладающей на местности розы ветров, количества осадков,  конструкционного типа стропильной системы, кровельного покрытия и длины скатов.

Рассмотрим кровельный материал – профилированный стальной лист  (профнастил) и минимальный уклон кровли из профнастила, рекомендованный  строительными нормами и правилами (СНИП).

Если между гофрами не происходит перелива воды, угол наклона считается минимальный. В противном случае неизбежно образование луж.

Угол наклона односкатной крыши из профнастил

Выбор угла  наклона односкатной крыши зависит:

• от высоты стен постройки;
• климатических особенностей региона страны (какое количество снега выпадает, часто ли бывают порывы сильного ветра);
• типа выбранного профнастила.

Помните! Чем положе и меньше уклон  крыши, тем толще должен быть гидроизоляционный материал, больше уплотняются стыки. Кровельные мероприятия просты и могут выполняться самостоятельно, если придерживаться готовой инструкции.

Как рассчитать нагрузки

В первую очередь учитывается регион эксплуатации. Профнастил в качестве кровельного материала отличается особой парусностью, поэтому крышу нельзя делать слишком крутой.

Слой снега, толщиной более метра, прогнет профилированные листы на крыше строения. Значит, к расчетам необходимо подходить со всей ответственностью.

Помимо учета ветровых нагрузок, идет учет влажности, перепада температур, иных атмосферных осадков.

Расчет сечения стропил для односкатной крыши

Как спроектировать вентиляцию

При минимальном уклоне строится односкатная совмещенная крыша без чердака. Через канал в верхней панели и через воздушную прослойку в кровельном «пироге», проходят наружные потоки воздуха. Данный механизм препятствует появлению конденсата.

Еще одним условием качественно сделанной односкатной крыши будет теплоизоляция дома.

Важно: защитить подкровельное место от жары в летний период. Гидроизоляционная пленка со специальным напылением на одной из сторон замечательно отразит ультрафиолетовые солнечные лучи

Когда не предусматривается чердак, перекрытие и крыша объединяются. Получается общий вентиляционный функциональный проем.

Устройство продухов крыши

Пошаговый пример строительства односкатной крыши

Элементы односкатной крыши

Дымоходная система в сложной крыше

Как вывести трубу через крышу из профнастила см. здесь

Вариант 1

Как вывести трубу через крышу

Вариант 2

Как вывести трубу через крышу из профнастиа

Как построить разноуровневую крышу под профнастилом

Довольно свежо и неизбито смотрится разноуровневая кровля. Дизайнерский экстерьер актуален при создании частного дома. К примеру, четырехскатная крыша со смещенным центром привлечет внимание издалека. Комбинированные крыши колоритны и элегантны.

Помните!  Ломаную конструкцию с большим количеством соединительных элементов самостоятельно изготовить довольно сложно, поэтому не лишним будет привлечь опытных специалистов.



Related posts:

588 Комментариев

Источник: http://myprofnastil.ru/blog/2016/08/16/kak-vozvoditsya-odnoskatnaya-krysha-iz-profnastila/
