Натуральная керамическая черепица: быстрый монтаж обрешетки, стропил и покрытия своими руками

Во все времена, керамическая черепица считалась лучшим кровельным материалом, благодаря высоким потребительским характеристикам, эстетической красоте и непревзойденной долговечности.

Однако, на сегодняшний, натуральная черепица, как кровельный материал, потеряла большую часть (доля керамики на современном рынке не превышает 15 %) строительного рынка.

Такая тенденция наблюдается в связи с постоянной разработкой и совершенствованием современных материалов для устройства кровельного покрытия. В современных условиях строительства, керамическое покрытие заняла свою устойчивую нишу и применяется в соответствии со своими достоинствами недостатками.

Предлагаем вашему вниманию альтернативные виды черепиц:

Натуральная черепица: плюсы и минусы

К преимуществам следует отнести:

1. Срок службы керамической кровли является самым продолжительным, среди всех кровельных материалов и составляет более 100 лет. По истечении этого срока, материал начинает постепенно разрушаться под действием коррозии и других факторов окружающей среды.
2. Эстетическая красота. Подавляющее большинство современных кровельных материалов, так или иначе, имитируют внешний вид и фактуру классической керамики. Следовательно, визуальные параметры керамической кровли является эталоном, а остальные материалы пытаются ему подражать.
3. Технологичность. Эта характеристика обусловлена относительной простотой монтажа кровли из данного материала. Применение такой черепицы не требует специализированного дорогостоящего оборудования.
4. Возможность монтажа при отрицательных температурах, в отличие от большинства других кровельных материалов.
5. Керамика является негорючим материалом, поэтому керамическое покрытие относится к противопожарному классу НГ и полностью пожаробезопасна.
6. Простота обслуживания и ремонта. Керамическая кровля состоит из отдельных плиток, каждую из которых, в случае необходимости, можно заменить, не разбирая кровельное покрытие. Также, при демонтаже кровли для проведения ремонтных работ, такую черепицу можно будет использовать повторно.
7. Обладает высокими шумоизоляционными и теплоизоляционными характеристиками. Отлично сохраняет тепло во время зимних морозов, и в то же время оставляет внутренние помещения здания прохладными в летнюю жару.
8. Для производства такого покрытия используются только натуральные компоненты, что позволяет называть её экологически чистым материалом.

Натуральная черепица: фото покрытия

К основным недостаткам относятся:

1. Высокая цена материала.
2. Необходимость в усилении стропильной системы из-за высокого веса керамической черепицы.
3. Материал укладывается только вручную, что создает некоторые трудности и замедляет процесс монтажа кровли.
4. Еще одним недостатком керамического кровельного материала можно считать хрупкость. Керамическая черепица требует аккуратного обращения в процессе транспортировки и выполнения монтажных работ.

Доборные элементы

Многообразие видов и форм керамической черепицы

Среди всего разнообразия компаний, выпускающих натуральные кровельные материалы, следует выделить:

• Натуральная черепица Braas.
• Koramic.
• Creaton.
• Erlus.

Все вышеупомянутые производители занимаются изготовлением натуральной кровельной черепицы уже много лет и не нуждаются в рекламе. Эти компании используют сырье высочайшего качества. Также вся готовая продукция проходит строжайший выходной контроль, поэтому приобретая материал у данных производителей, можно не сомневаться в его качестве.

Сегодня в продаже можно найти черепицу различных форм. Вот основные из них:

• Пазовые элементы.
• Беспазовые.
• Коньковые.
• Специализированные. Выпускаются поштучно или мелкосерийно для решения конкретных задач.

Типы керамической черепицы

Также, натуральная керамическая черепица подразделяется на несколько видов по определенным признакам.

1. По способу производства, можно разделить на штамповочную и ленточную.
2. По форме, керамическая черепица делится на гладкую, желобчатую и профилированную.
3. По типу поверхности.

Поверхность в свою очередь делится на следующие виды:

• При отсутствии специализированной обработки поверхности плиток, черепица имеет натуральную расцветку и фактуру обожженной глины. Цветовые решения сильно разнятся в зависимости от изготовителя, так как зависят от характеристик используемого сырья.
• Ангобированная черепица имеет матовую поверхность. Такой эффект достигается путем добавления в глиняную смесь специализированных минеральных веществ.
• Глазурованное покрытие плиток выделяется глянцевой поверхностью. Глазурованный материал является самым дорогим и престижным, среди всех натуральных кровельных покрытий. Данное покрытие получается путем нанесения на плитки стекловидной массы, с дальнейшим обжигом.

Цветовые решения

Сегодня, многие компании по производству кровельных материалов предлагают черепицу с различным профилем для решения конкретных задач. Основными видами профиля являются:

• Традиционный (низкопрофильный).
• S — образный.
• Бобровый хвост.
• Пазовый.
• Плоский.
• Романский.

Разнообразие профилей

По размеру черепицу можно разделить на крупноформатную и мелкоформатную.

Инструкция по устройству кровли из натуральной черепицы

Процесс устройства черепичной кровли, условно делится на 2 этапа.

Первый этап включается в себя расчет потребности в материалах и подготовительные работы.

На втором этапе выполняются все манипуляции по монтажу кровельного пирога.

Керамическая черепица укладывается с нахлестом, зависящим от угла наклона плоскости кровли. Следовательно, для подсчета требуемого количества материала, необходимо знать площадь крыши и её наклон относительно горизонта.

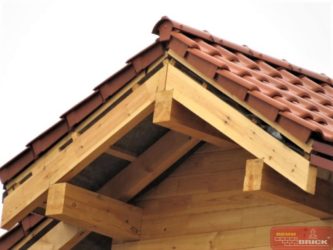

Стропильная система

Нагрузка, создаваемая керамической черепицей на 1 м2 кровли, составляет приблизительно 50 килограмм. Также, при расчетах следует учитывать снежную и ветровую нагрузки. Следовательно, чтобы выдержать такой вес, стропильная система должна иметь достаточно высокую несущую способность.

Лучшим решением для изготовления системы стропил будет использование бруса сечением 75 на 150 миллиметров.

Шаг стропильных ног рекомендуется выбрать в пределах от 60 до 90 сантиметров.

Устройство стропильной системы

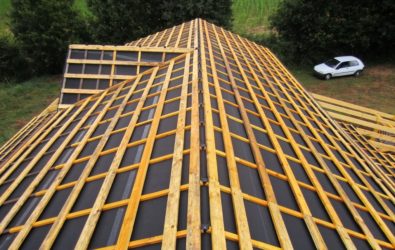

Изготовление обрешетки

Для изготовления обрешетки необходимо использовать бруски хвойных пород с размером поперечного сечения 50х50 мм. и влажностью, не превышающей 25%. Количество направляющих обрешетки должно равняться числу черепичных рядов, плюс дополнительный ряд, проходящий вдоль карнизного свеса.

Необходимо обратить внимание на то, что ширину решетин, проходящих вдоль карнизных свесов, нужно увеличить на 1,5 — 2 сантиметра. Это необходимо для выравнивания поверхности кровли.

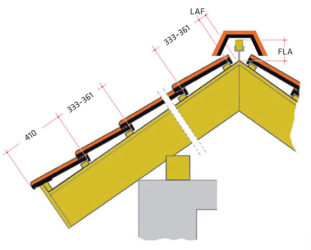

Устройство обрешетки

Устройство теплоизоляции, пароизоляции и гидроизоляции

Монтаж керамической кровли подразумевает устройство вентиляционных зазоров, для предотвращения проникновения влаги внутрь кровельного пирога, намокания утеплителя и образования конденсата.

• Первым слоем устраивается пароизоляционный материал. Он крепится к внутренней стороне стропил с нахлестом не менее 15-20 миллиметров.
• Далее, между стропил укладывается слой утеплителя. Плиты утеплителя необходимо укладывать враспор, чтобы исключить их падение на пароизоляционный слой.
• Последним монтируется слой гидроизоляции. Между слоем утеплителя и гидроизоляцией необходимо оставить вентиляционный зазор. Пленка разворачивается с нижнего края кровельного ската горизонтально, вдоль карниза. Рекомендуемый нахлест, при устройстве гидроизоляционного слоя, составляет от 10 до 20 сантиметров, в зависимости от угла ската.

Кровельный пирог под черепицу

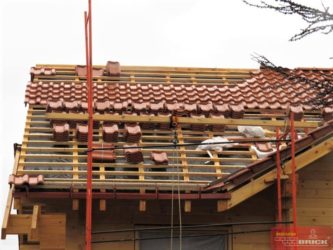

Монтаж натуральной черепицы: инструкция

• Первым делом, необходимо проверить кровлю на предмет отклонений от плоскости ската. Отклонение, на каждый метр поверхности, не должно превышать 2 — 3 миллиметра.
• Далее, необходимо поднять весь материал на кровлю и равномерно разместить по её поверхности стопками по несколько плиток.
• В дальнейшем, необходимо полностью выложить ряды черепицы вдоль карнизного свеса и конька.
• На следующем этапе, необходимо разметить линии для монтажа вертикальных столбцов. Важно наметить фронтонную линию и дополнительные линии через каждые несколько рядов черепицы.
• Дальнейшая укладка начинается от правого нижнего угла крыши из натуральной черепицы, с постепенным продвижением влево и наверх.
• На следующем этапе монтируются фронтонные и коньковые элементы. В точках соприкосновения фронтонной и коньковой черепицы, их требуется подогнать друг к другу путем подрезания.
• Карнизные свесы подшиваются доской так, чтобы обеспечить доступ воздуха к вентиляционным каналам.
• Для исключения возможности падения монтажников с крыши, желательно использовать страховочные тросы.

Монтаж на стыках

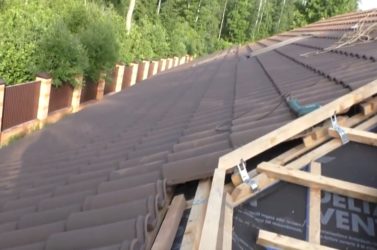

Крепление черепицы

Монтаж керамической кровли — достаточно сложный и трудоемки процесс. Все вышеперечисленные операции желательно доверить профессиональной бригаде строителей. Такой подход гарантирует соблюдение всех правил монтажа натуральной кровельной черепицы, а следовательно, кровля будет радовать хозяев жилища на протяжении долгих лет.

Все нюансы укладки натуральной черепицы вы можете узнать из этого видео:

2017-01-20

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/cherepica/naturalnaya-cherepitsa.html

Монтаж керамической черепицы своими силами

Монтаж керамической черепицы — сложный процесс для человека без опыта, требующий усиления стропильной конструкции крыши. Весит керамическая черепица раз в десять больше металлочерепицы, так как ее основа — глина. Любые ошибки при укладке кровельного материала могут повлечь за собой серьезные проблемы, поэтому доверить все работы лучше профессионалам. Но если вы уверены в себе и своих силах, то сначала ознакомьтесь с инструкцией по монтажу керамической черепицы, приведенной в этой статье.

Правила монтажа

Запомните основные правила монтажа керамической черепицы, которые упростят вам работу:

• Монтаж осуществляется справа — налево, снизу — вверх
• Перед укладкой плит их поднимают по 5-6 штук на кровлю и равномерно распределяют по ней
• По сравнению с металлической кровлей для кровли из керамической черепицы необходимо усиление стропильной конструкции на 15-20 процентов
• Оптимальный уклон кровли для монтажа керамической черепицы — 50 градусов. Минимальный уклон — 11 град
• Шаг обрешетки и контробрешетки — 30 сантиметров
• Доставлять черепицу на строительный объект лучше непосредственно перед началом проведения работ
• Транспортировка керамической черепицы осуществляется на грузовом транспорте на поддонах. Вес одного элемента от 2 до 4 килограммов

Расчет черепицы

Воспользуйтесь таблицей для определения количества плит черепицы. Полезная ширина и длина — размеры черепичной плитки. Измерьте площадь кровли и проведите соответствующие расчеты.

Провели расчеты и Вам стало не по себе от результата? Не расстраивайтесь, есть альтернативное решение: монтаж битумной черепицы своими руками. Битумная черепица по своим достоинствам не уступает керамической.

Однако, если бюджет не позволяет Вам сделать такую кровлю, рекомендуем — профнастил. Подробная инструкция по укладке которого описана здесь. Легкодоступный материал по приемлемым ценам.

Укладка керамической черепицы

Инструкция по монтажу керамической черепицы от разных производителей выглядит по-разному. Но монтаж выполняется приблизительно одинаково.

Перед укладкой первого ряда на брус обрешетки возле карнизного свеса надо прикрепить защитный уплотнитель от птиц, а также установить водосток, в который будет стекать воды с кровли.

Укладка первого элемента

Монтаж кровли из керамической черепицы начинается с правой части крыши. Первыми монтируются крайние элементы, которые по внешнему виду напоминают щипец.

Итак, поверх ветровой планки, с правой стороны крыши установите крайний черепичный элемент между брусками обрешетки. Выступ за карниз — 10 см. Крепление производите саморезами по дереву, не докручивая их до конца.

Рядом с крайним элементом положите второй, фиксируя его замком к первому, или обрешетке и также привинтите саморезами. Таким же образом уложите все элементы первого ряда и прикрепите их к обрешетке.

Второй ряд

Во втором ряду, как правило, монтируют элементы со снегозадержателями.

При укладке всегда проверяйте ее правильность. Плитки должны быть надежно уложены на брусья обрешетки одним концом, а другим — зафиксированы на крайних выступах элементов предыдущего ряда.

Между первым и последним рядом (у конька) можно крепить только каждую 5 черепицу.

Каждый два-три ряда проверяйте горизонтальность и вертикальность кладки. Вертикальность проверяется при помощи нитки, которая натягивается между коньком и водостоком.

Чтобы обеспечить свободный доступ под кровлю воздуха в процессе работы монтируются специальные вентиляционные элементы.

Оформление конька

Для оформления конька надо установить несущую рейку. Сделать это можно с помощью стоек, которые монтируются к стыку стропил. Высота рейки подбирается с учетом модели черепицы и уклона кровли и определяется в ходе монтажа.

Главное, чтобы между коньковым элементом и кровлей оставался зазор от 3 до 5 сантиметров для вентиляции.

Перед монтажом коньковых элементов на стыке надо положить гидроизолирующую ленту. Она имеет пористую структуру, пропуская воздух.

Крепление коньков к рейке делается при помощи крепежных элементов. Они прибиваются в рейку с одного конца, а другим загибаются на коньковом элементе, удерживая его. Можно использовать только гвозди. Заканчивается оформление конька установкой фронтальных элементов.

Керамическая черепица выглядит и монтируется по-разному, поэтому подробно изучите инструкцию и проведите необходимые работы.

Кроме того, необходимо учитывать еще то, из какого материала Вы строите дом. Например, если Вы строите дом из пеноблоков, то крышу такого дома не желательно делать из керамической черепицы. Крыша для дома из пеноблоков может не выдержать веса такой черепицы.

Это может касаться и крыши каркасного дома, если за основу берется не массивный материал. Но, сама конструкция является одной из наиболее простых. Эта статья поможет Вам, если в процессе строительства возникли трудности.

Рекомендуется использовать кровлю в виде керамической черепицы в крыше дома из бруса. Такой материал легко выдержит вес черепицы, и не только керамической. Строительство крыши дома из бруса рассмотрено в данной статье.

Стоит ли использовать керамическую черепицу?

У многих возникает вопрос: «Надо ли вообще покрывать кровлю керамической черепицей?». Ведь она и монтируется сложно, и процесс этот трудоемок, ведь надо укладывать по одному элементу. Куда проще и быстрее застелить крышу ондулином или металлочерепицей. Попробуем ответить на этот вопрос.

Вот какие преимущества керамической черепицы заставляют некоторых владельцев домов использовать ее в качестве кровельного материала:

• Экологическая чистота. Керамическая черепица делается из глины по всем требованиям. Благодаря обжигу при температуре 1000 градусов, материал приобретает коричнево-красный оттенок
• Длительность эксплуатации. Керамическая черепица может прослужить до 100 лет! И при этом никакой коррозии не возникнет. Этот материал прочный и надежный, негорючий и шумопоглощающий
• Уникальность. Крыша, покрытая керамочерепицей, кардинально отличается от других. Но это, опять же, дело вкуса
• Высокая устойчивость к ультрафиолетовому излучению, атмосферным осадкам
• Простота замены повредившихся участков кровли

Недостатки:

• Большой вес
• Высокая цена
• Сложность монтажа
• Хрупкость при высоких механических нагрузках

Использовать керамическую черепицу или нет — выбор за вами. Соотнесите все преимущества и недостатки, сверьте их с другими кровельными материалами и сделайте правильный выбор!

про монтаж керамической черепицы

Источник: http://MegaBeaver.ru/stroim-dom/krovlya/montazh-keramicheskoj-cherepicy-svoimi-silami.html

Монтаж керамической черепицы

Применение для закрытия кровли современной керамической черепицы предполагает учёт ряда требований, связанных со значительным весом используемого кровельного материала. При всех несомненных достоинствах этого вида покрытий (таких, например, как надёжность, долговечность и оригинальность) монтаж керамической черепицы может производиться лишь на предварительно усиленные стропильные конструкции.

По причине большого веса натурального материала укладывать керамическую черепицу допускается лишь на кровлях, угол наклона которых не превышает значений, располагающихся в пределах от 12 до 50 градусов. При больших углах наклона появляется необходимость в усилении стропильной системы за счёт использования дополнительных элементов, повышающих жесткость всей конструкции в целом.

Подготовка основания

Схема кровли из натуральной черепицы

После усиления системы стропил и непосредственно перед укладкой керамической черепицы вам придётся выполнить ряд стандартных операций, связанных с обустройством так называемого «кровельного пирога».

Перечень этих мер традиционно включает в себя следующие стандартные операции:

• подготовка гидроизоляции, позволяющей защитить всю конструкцию от влаги и избежать грибкового поражения древесины;
• обустройство теплоизоляционного покрытия, дополнительно защищающего кровлю от утечек тепла через «мостики холода»;
• застилка слоя пароизоляции, благодаря которой кровля будет надёжно защищена от конденсата.

Гидроизоляционная защита необходима при углах наклона кровли до 22 градусов. При расчёте потребности материала (с учётом всех необходимых припусков) общую площадь скатов следует просто умножить на 1,4.

Для фиксации слоя гидроизоляции на стропильных балках можно будет воспользоваться специальным степлером, применяемым для закрепления рулонных материалов. При этом величина нахлёста каждого последующего слоя на предыдущий должна составлять не менее 10‒15 см.

Во избежание потерь тепла через кровельную конструкцию под гидроизоляцию необходимо будет уложить слой утеплителя, в качестве которого могут использоваться минеральная вата или пластины пенопласта. При формировании этого слоя «кровельного пирога» обязательно нужно будет предусмотреть вентиляционные зазоры, создаваемые искусственным образом. Такие зазоры могут быть образованы в промежутках между теплоизоляцией и гидроизоляцией (путём наращивания элементов обрешетки) или же за счёт монтажа так называемой контробрешётки.

При подготовке самой обрешётки всегда следует помнить о том, что именно на неё в дальнейшем будут укладываться заготовки черепицы, так что расстояние между отдельными брусьями должно выбираться с учётом размера черепичного листа.

При обустройстве кровли не следует упускать из виду и вопрос её пароизоляции, поскольку наличие конденсата в районе утеплителя заметно снижает эффективность тепловой защиты. Для надёжного предохранения теплоизоляционного слоя от разрушения конденсатом вполне достаточно будет нахлеста пароизоляционной плёнки в пределах 10‒15 см.

Порядок укладки

Разложите черепицу

Перед началом монтажных работ в первую очередь вам необходимо будет поднять всю приготовленную черепицу на крышу; при этом, из-за большого веса материала, обязательно потребуется посторонняя помощь. По завершении подъёма черепичных листов следует разложить их небольшими стопками (по 3‒4 листа) равномерно по поверхности кровли, что позволяет избежать деформаций обрешётки под весом временно складируемого материала.

В соответствии с общепринятыми правилами черепичные листы укладываются на всех кровельных скатах одновременно с чередованием через каждые два-три ряда.

Односторонняя укладка листов на любую из скатных конструкций может привести к неравномерному распределению нагрузок на элементы снования, что создаёт опасность повреждения последних.

Нижний ряд

Строительная инструкция по монтажу натуральной черепицы содержит типовые требования по порядку её укладки, производимой по направлению от свеса крыши к её коньку и слева направо. Такой порядок предполагает формирование нижнего ряда черепицы, выкладываемого вдоль карниза крыши, без его закрепления на стропильном основании (обрешётке). Подобный приём позволяет корректировать положение элементов карнизной полосы при укладке последующего ряда.

При формировании отдельных частей кровельного покрытия советуем обратить внимание на следующие детали:

1. Для фиксации первого и второго рядов лучше всего воспользоваться специальными оцинкованными шурупами.
2. Не забудьте оставить в районе карнизного свеса небольшой вентиляционный зазор (порядка 1,5‒2 см), используемый для проветривания подкровельных пространств.
3. Для надёжного закрепления карнизного и конькового рядов черепичного покрытия желательно предусмотреть для них несколько дополнительных точек крепления.

Примыкание к дымоходам

Узел примыкания

Ещё на стадии размещения гидроизоляции используемый материал аккуратно подрезается и заводится на стенку дымохода, примыкающую к плоскости укладки. После этого его можно будет закрепить на стене любым удобным для вас способом.

Примыкание к дымоходу

Непосредственно около дымохода черепица укладывается с небольшим зазором (порядка 2‒3 см). Для получения надёжного примыкания можно будет воспользоваться специальной гофрированной лентой из алюминия или меди, выкрашенной под цвет черепицы. При этом с помощью отрезка ленты требуемой длины сначала закрывается лицевая часть трубы (с небольшим напуском), после чего те же операции повторяют для её боковых сторон.

Схема примыкания

Специалисты считают, что для защиты задней части трубы надёжнее будет использовать сразу две полосы, объединённые в одну с небольшим перекрытием. Усиление защитного слоя на тыльной стороне дымохода позволит вам получить очень надёжное примыкание, исключающее возможность попадания дождевой влаги и снега внутрь конструкции.

Подробнее о порядке укладки ниже:

Обустройство кровельного конька

Устройство кровельного конька

При устройстве черепичного покрытия в районе кровельного конька основное внимание следует уделить грамотному размещению материала в зоне расположения конькового бруса. Для оформления коньковой зоны применяются специальные черепичные заготовки (рейки), позволяющие закруглить верхнюю грань кровли, обеспечив тем самым надёжное сопряжение всех элементов покрытия.

Отдельные заготовки коньковой зоны фиксируются на элементах обрешётки при помощи шурупов (саморезов) подходящего размера.

Положение каждой коньковой рейки выбирается с таким расчетом, чтобы между ней и листами укладываемой черепицы оставался зазор величиной приблизительно в полсантиметра.

Черепица укладывается поверх уплотняющей ленты

Отметим, что такие коньковые заготовки должны монтироваться поверх специальной уплотняющей ленты, позволяющей образовать небольшой зазор, необходимый для вентиляции подкровельных пространств. При этом каждая отдельная рейка крепится на несущей конструкции с помощью небольшой скобы, входящей в комплект конькового покрытия. По окончании их монтажа устанавливаются специальные доборные элементы, закрывающие торцевую часть конька.

Советуем также прочитать статьи:

Как правильно сделать гидроизоляцию крыши

Как укладывать пароизоляцию

Как утеплить крышу изнутри

Подробнее правила монтажа керамической черепицы рассмотрены ниже:

Источник: https://kakpravilnosdelat.ru/montazh-keramicheskoy-cherepicy/

Пошаговый монтаж керамической черепицы

Невероятно привлекательное, долговечное кровельное покрытие, которому не страшны жара и холод, ураган и солнечные лучи, дождь и снег – это керамическая черепица.

Секреты мастерства, без которых не возвести действительно прочную и надежную крышу, раньше передавались умельцами из поколения в поколение, сейчас же – доступны буквально всем. Да и сама черепица за свою долгую историю претерпела изменения в конструкции, в различных разновидностях появились специальные замки, пазы, обеспечивающие надежное закрепление. Во время монтажа для фиксации к обрешетке стали использоваться долговечные оцинкованные крепежные элементы.

Что представляет собой такой уникальный материал, как давно человек знаком с ним, какие приемы используют профессиональные кровельщики для укладки на сложных участках – постараемся ответить на эти и другие важные вопросы.

Экскурс в историю

Архитектурные памятники Средних веков – замки старой Европы – выглядят так, будто керамическое покрытие уложено совсем недавно. Безраздельное властвование черепичных крыш на европейских домах в те времена объяснялось не долговечностью, а пожарной безопасностью.

На Руси ремесленники также изготовляли глиняные гонты – вручную, но повсеместного распространения кровельное покрытие не получило из-за дороговизны. Здесь предпочтение отдавали древесине – на крышах господствовали дранка, тес, гонт – проблем с доступностью такого строительного материала не возникало вовсе.

Только в конце прошлого века «королева крыш» была, наконец, по достоинству оценена в России, и количество квадратных метров, покрытых натуральной керамикой, стало стремительно расти.

Для широкого круга потребителей престижное покрытие хорошего качества стало более доступным благодаря развитым современным технологиям производства, которые способствуют удешевлению материала.

Классика кровельного жанра

Черепичная крыша не нуждается в ремонте, покраске, медленно нагревается и медленно остывает.

Привлекательность шиферной крыши и черепичной просто невозможно сравнивать.

Живописное зрелище представляет кровля загородного дома терракотового оттенка – это традиционный цвет, обусловленный наличием в составе глины большого количества соединений железа.

В настоящее время в сырье добавляют различные добавки – натуральные компоненты, способные изменить цвет: желтые и коричневые оттенки также смотрятся стильно, если правильно подобран тон фасада. Для расширения цветовой палитры применяется также специальная обработка – ангобирование и глазурование.

Что касается размеров, отличают:

• черепицу мелкоформатную – 20 штук на квадратный метр;
• среднеформатную – от 10 до 20 штук на кв. м;
• крупноформатную – 10-12 штук на кв. м.

Конструкция крыши под черепицу

В то же время, чем круче конструкция, тем лучше будет смотреться керамическое покрытие. Угол наклона свыше 60 градусов обязывает уделить дополнительное внимание закреплению гонтов.

Стропильная система должна быть прочной, из брусьев достаточного диаметра, чтобы выдержать не только значительный вес самого покрытия, достигающий 80 кг на кв. м, но и снеговую и ветровую нагрузку, а также вес таких дополнительных элементов, как утеплитель, мансардные окна и т. д.

Основанием для глиняной черепицы служит настил из досок, состоящий из двух слоев: обрешетки и контробрешетки. Если чердак холодный – то достаточно слоя рубероида сверху, если планируется обустройство мансарды – настилают супердиффузионную кровельную мембрану или гидроизоляционную пленку.

Виды и способы монтажа

С давних времен до наших дней было придумано множество форм, все их можно увидеть лишь в музейной экспозиции. Сейчас в ходу наиболее практичные варианты.

Приведем лишь несколько примеров:

• голландская черепица – s-образная форма позволяет обеспечить быстрый и качественный отвод воды. Имеет чрезвычайно полезное качество – подвижность, особенно актуальное при реконструкции старой кровли. Подвижность обеспечивается за счет того, что в конструкции гонта предусмотрен замок со свободным ходом – это позволяет регулировать длину покрытия;
• «бобровый хвост» – отличается плоскими и небольшими по размерам плитками без боковых пазов, которые укладывают параллельно стропилам. Благодаря небольшим размерам можно выложить кровлю сложной конфигурации. Этот вид в свою очередь делится на несколько подвидов с прямоугольной, острой или овальной нижней частью, все они имеют шипы, которыми зацепляются за рейки. Укладку производят венечным (по одному ряду на каждую обрешетину, с венцом – перевязкой зазоров) и чешуйчатым способами (монтаж чешуйками, в ряд, при этом рейки располагают ближе, чем в предыдущем варианте);
• пазовая ленточная – наиболее распространенная форма для простых односкатных или двухскатных крыш. Соединения получаются плотными, благодаря наличию продольных пазов. Коньковый, фронтонный и карнизный ряды крепятся проволокой к обрешетке;
• пазовая штампованная – оснащена продольными и поперечными пазами, благодаря чему достигается плотное сопряжение элементов как в продольных рядах, так и в поперечных.

Керамические изделия различных форм и разных производителей очень отличаются друг от друга конструктивно, разительно отличаются и способы укладки.

Однако есть общие правила монтажа, которым следуют при использовании любой разновидности штучного керамического покрытия.

Тщательная подготовка перед укладкой

Непосредственно перед монтажом первого гонта черепицы заканчивают работы по установке защиты от птиц и креплению держателей водосточных желобов. Затем проверяют, насколько ровная поверхность у обрешетки. Допустимое отклонение на двух метрах – не более 5 мм.

Кровельное покрытие, как правило, транспортируется в паллетах. Для обеспечения сохранности в том случае, если какое-то время материал нужно хранить на стройплощадке, рекомендуется накрывать его от снега и дождя.

В начале работ вся черепица поднимается наверх и раскладывается стопками по 5-6 штук на площади всей крыши, чтобы обеспечить равномерную нагрузку.

Крепить или не крепить

Первыми укладываются нижний и верхний ряды – они в обязательном порядке фиксируются к обрешетке. В дальнейшем верхние ряды будут прижимать нижние, именно поэтому закреплять каждую черепичину нет необходимости.

Креплению подлежит также каждый третий гонт, ряды вокруг чердачных окон, дымовых и вентиляционных труб, эркеров.

В качестве крепежей используются оцинкованные метизы, стойкие к коррозии, некоторые разновидности керамического покрытия фиксируют проволокой. Обрезанные элементы прикрепляют при помощи кляммеров – противоветровых зажимов.

Укладка на скаты

Порядок укладки зависит, как уже было сказано, от формы. Обычно после нижнего и верхнего ряда прикрепляют глиняные гонты снизу вверх.

Если крыша двухскатная – то плитки укладываются справа налево, если вальмовая, шатровая – начинают от середины ската.

На скатах укладывается рядовая черепица. Некоторые узлы представляют собой сложные участки, и на каждом – свои тонкости укладки. К примеру, на конусных крышах используют кровельные клинья, облегчающие жизнь кровельщику.

Есть специальная проходная черепица с антенной насадкой и с насадкой вентиляционной трубы, черепица вентиляционная, фронтонная, боковая, а также опорная – для последующего монтажа системы снегозадержания, заглушки для красивого оформления торцов конька, хребтов и другие элементы, применение которых позволяет возвести функциональную и красивую крышу.

Устройство конька

Конек – один из сложнейших конструкционных узлов крыши. От его правильного исполнения зависит не только водонепроницаемость, но и вентиляция крыши.

В случае необходимости производится подрезка до нужного размера.

Коньковая форма применяется также на всех ребрах крыши.

Устройство ендов

При укладке плиток необходимо, чтобы нахлест на желоб составлял не менее 8 см и не более 10.

Ряды выкладываются снизу вверх из цельных и половинчатых гонтов (их требуется по одной штуке на два ряда). Для точной подрезки черепичины размечаются, отрез должен быть выполнен в точности по линии отметки.

Узлы примыкания

Аксессуары для керамической плитки – гофрированные или гладкие ленты, прижимные планки – позволят обустроить надежный узел примыкания, который приходится выполнять практически на каждой крыше. Усилить герметичность поможет кровельный герметик.

Укладка черепичной кровли – дело ответственное. И если принято решение взяться за работу своими силами, то следует быть готовым к перерасходу материала – дорогое покрытие легко испортить. Но если следовать инструкции производителя, не экономить, приобретая полный кровельный комплект, включающий все необходимые элементы, то результат непременно порадует.

Источник: http://okrovle.com/kroem-kryshu-sami/montazh-keramicheskoj-cherepitsy.html

Натуральная керамическая черепица – инструкция по укладке и монтажу

Укладка керамической черепицы обоснована выдающимися техническими и эстетическими качествами материала, надежность которого подтверждает практически вековая эксплуатация. Созданная путем спекания природных компонентов натуральная черепица стойко сопротивляется всему диапазону атмосферных факторов. Однако кроме плюсов у «нелегкого» по критериям цены и веса покрытия есть еще и минусы, заключающиеся в трудоемкой укладке штучных элементов и в необходимости скрупулезного выполнения технологических предписаний.

Монтаж керамической черепицы можно условно разделить на два стандартных этапа. Первый из них заключается в тщательном предварительном расчете и доскональной подготовке, вторая часть работы является непосредственной укладкой.

Сколько нужно купить черепицы?

Банная кровля из натуральной черепицы может иметь один, два, четыре или более скатов, расположенных под разным углом. Монтируется черепица с перекрытием-нахлестом, размер которого зависит от крутизны крыши. Значение, полученное посредством вычитания из полной длины керамического элемента отрезка, требующегося для формирования перекрытия, является полезной длинной материала. Полезная ширина указывается изготовителем в технических документах.

Исходя из полученной в результате умножения этих «полезных» параметров площади, вычисляется количество штук, необходимых для обустройства одного метра кровли. Но лучше посчитать количество горизонтальных рядов и вертикальных аналогов, разделив соответствующие величины крыши на полезную ширину и длину. Все полученные результаты округляются в сторону увеличения с расчетом, что целые керамические детали нужно будет обрезать.

Рассчитали? Теперь к результату добавьте еще ряд черепицы, как положено при работе со строительной керамикой, на «бой» и обрезку. Не забудьте, используя те же значения, рассчитать количество доборных деталей для обустройства фронтонов и конька.

Расчет материала для гидроизоляции

Правильный монтаж натуральной черепицы на крыши с крутизной до 22º выполняется с обязательной укладкой гидроизоляционной прослойки. Рекомендовано использовать рулонный мембранный материал, настилаемый с нахлестами полотен по 10 см, с напусками по линиям фронтонных и скатных свесов по 15 см, с перехлестами через выступающие углы по 15-20 см. Количество материала рассчитывается посредством умножения общей площади скатов на 1,4.

Обратите внимание. Для обеспечения вентиляции гидроизоляционная мембрана укладывается с отступом от линии конька на 30 см. Конек нужно будет оснастить специальной изоляционной лентой.

Напуск нужно будет оставить в зоне прохода дымохода и в зоне примыканий стен, если баня пристроена к жилому зданию.

Расчеты стропильных ног и обрешетки

Приблизительный вес натуральной черепицы, приходящейся на 1 м² кровли, составляет 40 кг. Приплюсовать нужно еще и снеговую нагрузку, характерную для конкретного региона. Следовательно, стропильная система должна быть достаточно мощной. Но для ее сооружения необязательно использовать толстый брус, достаточно сократить шаг установки стропильных ног. Оптимальный выбор для стропильной ноги – брус с прямоугольным сечением с размерами сторон 75 и 150 мм, можно чуть больше и меньше. Монтировать фермы рекомендовано через 90 см, еще лучше через 60 см.

Для сооружения обрешетки купить нужно брус с размерами 50×50 мм, подойдет и прямоугольный аналог 40×60 мм.

Важно. Решетины, проложенные вдоль карнизов, должны быть шире рядовых элементов приблизительно на 15-20 мм. Это необходимо для формирования равномерной плоскости ската, ведь предыдущие элементы лежат внахлест.

Количество рядов обрешетки равно количеству горизонтальных рядов черепица плюс один ряд, проходящий вдоль карнизного свеса.

Сколько потребуется крепежа?

Для крепления нужны оцинкованные шурупы и специальные кляймеры. Фиксируют элементы керамического покрытия в зонах повышенной ветровой нагрузки. В обязательном порядке крепится нижний ряд, проходящий вдоль линии карниза, ряд вдоль фронтона и конька. Если монтаж кровли из натуральной черепицы выполняется на крутой крыше с уклоном более 50º, дополнительно в шахматном порядке фиксируются рядовые элементы. В таком варианте одна закрепленная черепица будет удерживать верхних и нижних «соседей».

Важный этап подготовки – проверка

Перед сооружением обрешетки под керамическое покрытие во избежание досадных ошибок и перекосов размеры обустраиваемой стропильной системы нужно измерить.

• На данном этапе можно скорректировать направление горизонтальных решетин, расположив их по веерному принципу. В таких ситуациях расстояния между решетинами увеличивают в сторону фронтона с большим размером.
• Отклонения в вертикальном направлении устраняются идентичным веерным методом, посредством формирования незначительного люфта элементов в необходимом направлении.

Начинают проверку с диагоналей по скатам. Если их размеры не совпадают, промерить нужно каждую из сторон скатного прямоугольника отдельно.

Укладка натуральной черепицы

Если кровельная керамика монтируется поверх гидроизоляционного подстила и утеплителя, крышу нужно будет обеспечить двумя вентиляционными зазорами. Первый зазор будет находиться между теплоизоляцией и гидроизоляционной мембраной, второй между ней же и покрытием. Так натуральная керамическая черепица, деревянные детали и утеплитель будут освобождаться от излишков влаги, благодаря чему будут долго служить.

• Первый вентиляционный зазор можно сформировать, как за счет установки обрешетки, так и за счет укладки вдоль конька обрезной доски с толщиной 5 см. Если в качестве гидроизоляционного материала будет использоваться диффузионная пленка, в формировании данного вентиляционного канала нет необходимости.
• Второй зазор для вентиляции обеспечивает установка контробрешетки.

Гидроизоляционным настилом покрывается вся площадь. Настилать полотна начинают снизу, продвигаясь в направлении конька. Укладывают в горизонтальном направлении с обязательным нахлестом и креплением полотен между собой степлером или скотчем. Зафиксировать настил нужно будет и по периметру с шагом 20 см.

Обратите внимание. Между решетинами настил должен слегка провисать. Приблизительно на 3 см. Благодаря провисанию скопившийся конденсат и влага будут стекать в своеобразные углубления, не задерживаясь на стройматериалах.

Далее производится монтаж обрешетки под черепицу согласно описанным выше расчетам. После устройства данного элемента кровельной конструкции еще раз проводятся контрольные замеры. Выверяется правильная установка обрешетки в плоскости. При выявлении отклонений более 5 мм производят выравнивание путем подкладки деревянных элементов под жерди.

Монтаж керамических элементов

Для того чтобы укладка натуральной черепицы не повлекла разрушения стропильной системы из-за интенсивного перемещения по ней, весь требующийся материал поднимают на крышу сразу. Но ставить тяжелый ящик с черепицей на стропила нельзя, нужно разложить стопками по 5 или 6 штук, равномерно распределяя партии по кровле.

• Первым делом без фиксации выкладывают ряды вдоль конька и карниза. Если не получается уложить в ряд только целые детали, обрезку керамических элементов выполняют на земле шлифовальным инструментом с диском для резки камня.
• Через полученные в результате первоначальной раскладки направления красящей шнуркой отмечают линии предстоящей укладки вертикальных столбцов. Обязательно нужно наметить фронтонную линию и далее линии через каждые 3-5 вертикальных рядов.
• Разложенную черепицу крепят так, как указывает инструкция по монтажу натуральной черепицы, приложенная к продукции производителем. По правилам начинают с нижнего правого угла кровли, продвигаясь в ряду влево, затем вверх.
• Производится монтаж и крепление доборных деталей для конька и фронтонов. Перед монтажом фасонных элементов на конек устанавливается обрезная доска, расположенная ребром. Она не должна соприкасаться с коньковой черепицей. В точках пересечения фронтонной и коньковой деталей их нужно подогнать друг к другу путем обрезки.
• Обрезной доской подшиваются карнизы так, чтобы был обеспечен доступ воздуха в вентиляционные каналы.

Для безопасного перемещения по сооружаемой кровле нужно обеспечить себя страховочной привязью. Опытные строители рекомендуют устроить еще и черновую обрешетку.

Монтаж кровельной керамики – дело нелегкое. Желательно доверить его профессиональным исполнителям. Но даже в случае заказа укладки хозяину необходимо знать последовательность и цель строительных операций, чтобы своевременно выявить технологические нарушения.

Источник: https://stroy-banya.com/krisha/naturalnaya-cherepica.html
