Обрешетка под керамическую черепицу шаг

В этой статье:

Расчет шага и устройство обрешетки для цементно-песчаных черепиц

Расчет шага и устройства обрешетки для цементно-песчаных черепиц «Франкфуртская», «Янтарь», «Тегалит» и «Коппо ди Греция»

Для обрешетки используйте пиленый брусок хвойных пород без обзола и проходных сучков, отвечающий требованиям СНиП II-25-80 «Деревянные конструкции», с влажностью не более 25%. Сечение обрешетки проверяется расчетом. Обычно на стропилах, установленных с шагом не более 75 см, для устройства обрешетки применяются бруски сечением 30×50 мм, на стропилах с шагом не более 90 см — бруски 40×50 мм, для шага стропил не более 110 см — бруски 50×50 или 40×60 мм.

Шаг обрешетки на свесе карниза (шаг у свеса) измеряйте по наружным граням брусков 1 и 2 (рис. 32), последующие шаги обрешетки измеряются по верхним граням набиваемых брусков. Шаг между решетинами 1 и 2 должен составлять от 32 до 39 см. Этот размер не является расчетным и зависит только от положения черепицы нижнего ряда относительно водосточного желоба либо соблюдения размера свободного свеса кровли.

рис. 32. К расчету шага обрешетки под цементно-песчаную черепицу

Нависание черепицы нижнего ряда над водосточным желобом либо свободный свес должен составлять не более 7 см или 1/3 диаметра водоприемного желоба и достигается регулировкой положения установки бруска 2. После фиксации брусков 1 и 2 установите верхний брусок 3 на расстоянии 3 см от конька. Для более качественного устройства конька при увеличении угла наклона крыши более 30°, расстояние можно уменьшить до 2 см.

Измерьте расстояние от верхней грани бруска 2 до верхней грани бруска 3. Данный размер является расчетным для последующего определения шага обрешетки на этом скате. Конкретная величина шага обрешетки будет находиться в интервале 31,2–34,5 см и зависит от уклона ската. На многоскатных крышах шаг обрешётки рассчитывайте отдельно для каждого ската.

Стрелки в таблице рисунка 32 указывают диапазон величины шага обрешетки. На скатах с уклоном менее 22° — шаг обрешётки от 31,2 до 32,0 см. Для ската с уклоном от 22° до 30° — шаг обрешётки не более 33,5 см. На скатах с уклоном более 30° — шаг обрешётки не более 34,5 см. Для более экономного использования кровельного материала необходимо рассчитывать минимальное количество рядов обрешетки с максимально допустимым значением шага из таблицы для данного уклона ската.

Далее, нанесите разметку шага обрешетки. Для более точной разметки наносите метки в плоскости бруска крепления ветрозащитной или гидроизоляционной мембраны, начиная от верхней грани бруска 2 в направлении бруска 3. Величина шага должна оставаться неизменной по всей длине стропила.

Примеры расчета шага установки решетин на скатах с правильной геометрией

Пример 1. Расстояние, измеренное по верхним граням брусков 2 и 3, составляет 789 см. Уклон ската 20°.

Расчет.

Минимальный шаг обрешетки: 789 : 32 = 24,6 смМаксимальный шаг обрешетки: 789 : 31,2 = 25,2 см,где 32,0 и 31,2 см – рекомендуемые максимальный и минимальный шаги для наклона ската 22°

Значит, нужно сделать разбивку ската на 25 рядов. Шаг обрешётки составит: 789 : 25 = 31,6 см.

Пример 2. То же расстояние по брускам 2 и 3 равное 789 см. Уклон ската 27°.

Расчет.

Минимум: 789 : 33.5 = 23,6Максимум: 789 : 32 = 24,6

Значит, разбиваем скат на 24 ряда. Шаг обрешётки составит: 789 : 24 = 32,9 см.

Пример 3. То же расстояние по брускам 2 и 3 равное 789 см. Уклон ската 35°.

Расчет.

Минимум: 789 : 34,5 = 22.9Максимум: 789 : 33,5 = 23.6

Делаем разбивку ската на 23 ряда. Шаг обрешётки составит: 789 : 23 = 34.3 см.

Пример расчета шага установки решетин на скатах с нарушенной геометрией

После установки брусков 1,2 и 3 на скате крыши измерьте расстояние по верхним граням брусков 2 и 3 строго по крайним брускам обрешетки (длинные размерные стрелки).

Допустим, размеры на левой и правой сторонах не совпадают (рис. 33). С левой стороны расстояние, измеренное по верхним граням брусков 2 и 3, составляет 789, а с правой — 798 см. Получается разница в 9 см. Из этого следует, что бруски 2 и 3 не параллельны.

рис. 33. К расчету шага обрешетки на скатах крыш с нарушенной геометрией

Шаг у свеса (помечен короткой размерной стрелкой) – величина постоянная по всей ширине данного ската: бруски 1 и 2 должны быть параллельны друг другу. Следовательно, брусок 2 не может быть использован для регулировки расстояний на левой и правой стороне. Брусок 3 также должен остаться параллельным линии конька.

Рассчитываем шаг обрешетки отдельно на левой и правой стороне. При этом количество рядов должно быть одинаковым. Предположим, что при заданном уклоне ската кровли 27° с левой и правой стороны ската получилось по 24 ряда обрешетки (см. предыдущий пример расчета). С левой стороны с шагом 789 : 24 = 32,9 см, с правой стороны 798 : 24 = 33,3 см.

Далее, наносим разметку шага обрешетки на крайнее левое (с шагом 32,9 см) и крайнее правое (с шагом 33,3 см) стропило.

Соединяем красящей шнуркой соответствующие метки на левом и правом стропиле и отбиваем на всех остальных стропилах линии для последующей набивки брусков обрешетки.

Бруски обрешетки в данном случае будут располагаться веерообразно, но уложенная на них черепица зрительно образует параллельные ряды, скрывая косоугольность ската. Данный способ разметки и набивки обрешетки рекомендуется использовать и при правильной геометрии ската для обеспечения более точной разметки рядов и устранения кривизны брусков обрешетки.

При выравнивании обрешетки в плоскость ската крыши подкладывайте под неё рейки или бруски нужной толщины, корректируя положение решетины.

Расчет шага и устройства обрешетки для цементно-песчаных черепиц на треугольном скате

Для установки одной или нескольких черепиц верхнего ряда на треугольном скате отрежьте брусок обрешетки 3 длиной 12–14 см. Закрепите его с помощью гвоздей или саморезов на стропила в верхней части треугольного ската (рис. 34) на расстоянии около 5 см от точки их пересечения. Указанная величина (5 см) является приблизительной и может отличатся от вашей в зависимости от угла вальмы.

рис. 34. К расчету шага обрешетки на вальмовом скате крыши

Снятие размера для расчета производится по геометрической высоте треугольника вальмы. В остальном расчет шага обрешетки делается аналогично расчету шага для прямоугольного ската.

Расчет ширины покрытия кровли из цементно-песчаных черепиц

Подсчет количества черепиц, укладываемых в одном ряду, ведется при проектировании кровли и определении необходимой ширины фронтонного свеса либо после замера фактической ширины ската (рис. 35). Точная подгонка ширины покрытия обеспечивается применением половинчатой черепицы и/или свободного люфта 3 мм имеющегося в каждом стыке черепиц. Например, при ширине ската 10 м за счет выборки люфта длину ряда можно увеличить на 9,9 см. Если «натягивание» ряда делать не нужно, рекомендуется свободная укладка черепицы.

рис. 35. Пример расчета ширины покрытия ската черепичной кровли

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. БРААС

Источник: https://ostroykevse.com/Krovlia/07.html

Устройство кровли из черепицы

Кровля из черепицы имеет свои особенности. При монтаже кровли из натуральной глиняной черепицы вес кровельного покрытия будет большим: от 40 до 70 кг на 1 кв/м в зависимости от размеров и формы плитки. Для такой кровли требуется усиленная система стропил и прочное основание. Оптимальный угол наклона скатов крыши для укладки натуральной черепицы от 22 до 60 градусов.

Стропильная система для кровли из черепицы

Длина и сечение стропильных ног под черепичную кровлю зависит от нескольких факторов. Древесина для стропил должна быть хорошо просушенной. Доски с влажностью более 15 % лучше не использовать.

В стандартных случаях для стропил под керамическую черепицу используют брус с сечением 50 х 150 мм, для усиленных стропил – 75 х 150 мм или 60 х 180 мм.

Шаг стропил зависит от угла наклонов ската крыши и колеблется в диапазоне от 0,8 до 1,3 м. При расчете ширины шага действует правило: чем больше высота крыши (значит, угол наклона скатов круче), тем шире шаг стропильных ног. Для наглядности, приведем пример: для крыши с углом наклона скатов 15 градусов ширина шага стропил составляет 80 см, 75 градусов – 1,3 м.

Также существует прямая зависимость ширины шага стропильных ног от их длины. Правило: чем стропила длиннее, тем шаг уже. Длинные стропила испытывают увеличенные нагрузки на прогиб. Чтобы их снизить сооружают поддерживающую систему из подпирающих стоек и подкосов.

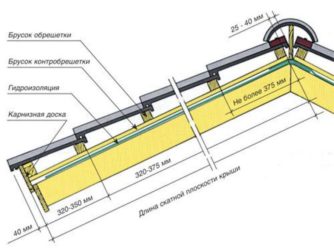

Обрешетка кровли из черепицы

Правильная обрешетка не менее важна, чем крепкая стропильная система. Это основа, на которую крепятся все элементы кровельной системы: от кровельного покрытия, паро- и гидроизоляции до карнизных планок. Если обрешетка недостаточно прочная или сконструирована с ошибками, может возникнуть провис кровельного покрытия и повреждение других элементов кровли из-за неравномерно распределенной нагрузки.

Правила монтажа обрешетки для керамической черепицы

Для обрешетки используют квадратные или прямоугольные бруски со сторонами 50 или 40 х 60 мм соответственно.
Брусками больше стандартных на 15-20 мм усиливают обрешетку под карниз.
Ширина карнизной доски – 100 мм.
Количество брусьев контробрешетки определяется количество рядов черепицы + карниз.
Брусья обрешетки состыкуются только на стропилах.
Шаг обрешетки высчитывают исходя из размеров черепичной плитки. Для этого используют шаблоны полезной высоты одной плитки и мелованного шнура, зафиксированного на брусках контробрешетки. В среднем при стандартной ширине плитки 400 мм шаг обрешетки составляет 310-345 мм.
Если угол наклона скатов крыши менее 16 градусов – обязательна сплошная обрешетка.

Состав кровельного пирога крыши из черепицы

Кровельный пирог под керамическую черепицу включает стандартные элементы:

гидроизоляция;
теплоизоляция;
пароизоляция.

Слой гидроизоляции защищает кровельную систему и подкровельное пространство от попадания осадков и талой воды. Таким образом, удается избежать плесени, грибковых заболеваний, гниения дерева или коррозии металлических элементов. Если угол наклона скатов крыши меньше 22 градусов требуется усиленная система гидроизоляции и вентиляции.

В качестве гидроизоляционного материала рекомендуется использовать рулонную мембрану. Она не пропускает воду, но пропускает пар. Благодаря этому излишки влаги из внутренних помещений свободно выводятся наружу, не оседая конденсатом на поверхности кровельных элементов. Расчет количества мембраны прост. Общая площадь скатов кровли с учетом припусков на укладку умножается на коэффициент 1,4.

Монтаж гидроизоляции осуществляется сверху от планки конька вниз до карниза. Рулоны раскатываются вдоль конька и карнизов с нахлестом следующего слоя на предыдущий 10-15 см. Дополнительно оставляются припуски (их обрезают после монтажа кровельного покрытия):

15 см на фронтонах и карнизных свесах;
15-20 см – на выступающих углах кровли;
в местах примыкания кровельного покрытия к вертикальным элементам крыши: стенам, шахтам вентиляции, антенному выходу, дымоходу.

Мембрана крепится к обрешетке в местах нахлеста. Можно использовать специальный степлер для рулонных материалов или скотч. Дополнительно мембрана фиксируется толевыми гвоздями или деревянными рейками по периметру и в местах примыкания.

В любой кровле есть, так называемые «мостики холода», через которые тепло из дома утекает наружу. Чтобы избежать теплопотерь монтируют слой утеплителя. Существует много видов утеплителя для крыши. Это может быть керамзит, пенополиуретан, пенополистерол, пенобетон, пеностекло, утеплитель из целлюлозы и базальтового волокна.

Для частного домостроения чаще всего базальтовые маты. Укладывается между стропилами. Для усиления эффекта, можно положить в два слоя. В этом случае второй слой стелется так, чтобы закрыть стыки между матами первого.

Нельзя допускать намокание утеплителя. Для предотвращения скапливания испарений из внутренних помещений, поверх матов кладется пароизоляционная мембрана.

Правила монтажа черепицы

Прежде чем начать укладку черепицы, ее поднимают на крышу и раскладывают небольшими стопками. Складировать плитки в одном месте не рекомендуется. Тяжелый материал может повредить обрешетку.

Укладка черепицы начинается на всех кровельных скатах одновременно. Положили 2-3 ряда на одном скате, перешли на второй и т.д. Нарушение этого правила грозит повредить стропила и обрешетку из-за неравномерного распределения нагрузки.
В первую очередь укладывается нижний ряд на карнизе и верхний вдоль конька. При необходимости плитка отрезается до нужных размеров. Используют шлифовальный элемент с диском для резки камня. Плитки двух первых рядов сразу не закрепляются. При укладывании промежуточных рядов, возможно, потребуется корректировка их положения.
В соответствии с раскладкой отмечают направляющие линии вертикальных столбцов черепицы. Сначала отмечают линию фронтонов, затем через каждые 3-5 вертикальных столбцов.
Укладку промежуточных слоев начинают с нижнего правого угла. Двигаются влево, затем вверх, затем вправо.
Монтаж конька. Чтобы закрыть кровлю в районе конька комплект керамической черепицы включает специальные черепичные заготовки (или рейки) округлой формы. Каждая рейка крепится на обрешетку отдельно с помощью скобы, входящей в комплект. Можно использовать саморезы. Между рейками и ближайшим к коньку рядом черепицы оставляют зазор 0,5 см. Под рейки укладывается специальная уплотняющая лента, которая также образует зазор, обеспечивающий вентиляцию подкровельного пространства. Торцы конька закрываются доборными элементами.
Для крепления плиток используют специальные оцинкованные саморезы. Нижний ряд вдоль карниза и коньковой планки требует усиленной фиксации. Здесь рекомендуется установить дополнительные точки крепления. На крутых крышах (с углом наклона более 60 градусов) необходима дополнительная система фиксации плиток на обрешетку с помощью шурупов и кляммеров.
На карнизном свесе оставляют зазор для вентиляции подкровельного пространства размером 1,5-2 см.
Оформление узлов примыкания. Полоски гидроизоляции, оставленные в местах примыкания кровельного покрытия с вертикальными элементами крыши, закрепляют любым доступным способом. Вокруг узла примыкания плитка укладывается с зазором 2-3 см. Труба со всех сторон закрывается специальной гофрированной лентой, алюминиевой или медной. Ленту можно покрасить в цвет черепицы.

Источник: https://stroyfora.ru/p/post-21

Расчет шага и устройство обрешетки под монтаж цементно песчаной черепицы в профилях Франкфуртская, Янтарь и Таунус на Roof-n-Roll.ru

В параграфе 4 настоящей инструкции мы развернуто говорили о правилах выставления контробрешетки, ее основных функциях. Контробрешетка определяет вентиляционный зазор подкровельного пространства, обеспечивает свободный ток воздуха, отвод конденсатной влаги и осушение кровельной конструкции. Контробрешетка монтируется продольно стропилам и фиксирует (желательно через уплотнительную ленту для контробрешетки типа DELTA SHAUM BAND) слой диффузионной мембраны.

На контробрешетку уже выставляется рядовая шаговая обрешетка, являющаяся подосновой для дальнейшего монтажа кровельной черепицы. Шаг рядовой обрешетки, также как и сечение бруска для выполнения работ, определяется методом расчета исходя из данных самой черепицы и размеров кровельного ската.

РАСЧЕТ ШАГА И УСТРОЙСТВО ОБРЕШЕТКИ для моделей цементно-песчаной черепицы «Франкфуртская», «Янтарь» и «Таунус»

Для устройства шаговой обрешетки используйте пиленый брусок хвойных пород без обзола и проходных сучков, отвечающий стребованиями СП 61,13330 «Деревянные конструкции», с влажностью не более 25%.

Шаг обрешетки на свесе карниза (шаг у свеса) измеряйте по наружным граням бруском 1 и 2 (см. рисунок) справа.

Он должен составлять от 32 до 39 см. Этот размер НЕ является расчетным для основного шага обрешетки и зависит только от положения черепицы нижнего ряда относительно водосточного желоба.

Брусок 2 прибивать горизонтально по строительному уровню, не допуская криволинейности.

Нависание черепицы нижнего ряда на водосточный желоб должна составлять 1/3 диаметра водосточного желоба, что достигается регулировкой зоны установки бруска 2.

Важно! Момент выставления обрешетки опоры первого ряда черепицы (брусок 2) необходимо сразу «подружить» с установкой водосточного желоба. Для этого рекомендуется сразу в одном месте закрепить крюк для водосточной системы, чтобы правильно подобрать вынос первого ряда черепицы, а именно на 1/3 глубины желоба.

После фиксации бруска 1 и 2, установите верхний брусок 3 на расстоянии 3 см от точки пересечения контробрешеток (4) на коньке.

Примечание: для более качественного устройства конька, при увеличении угла наклона крыши более 30о, расстояние можно уменьшить до 2 см.

Далее измерьте расстояние от верхней грани бруска 2 до верхней грани бруска 3. Данный размер будет являться расчетным для определения шага обрешетки на этом скате.

Данное расчетное расстояние необходимо поделить кратно 31,2 см — 34,5 см и получить целое количество рядов черепицы.

Шаг обрешетки на каждом скате рассчитывается отдельно и измеряется по верхним граням набиваемых брусков и зависит от уклона крыши.

Определяющим требованием к шагу обрешетки является угол наклона кровельного ската:

менее 22о — шаг обрешетки 31,2-32,0 см
от 22о до 30о — шаг обрешетки не более 33,5 см
более 30о — шаг обрешетки не более 34,5 см

Пример расчета:

1. Расстояние, измеренное по верхним граням брусков 2 и 3 (расстояние Х на рисунке выше), составляет 789 см.

Уклон ската 20о.

Сколько рядов на скате необходимо и достаточно?

Минимум: 789 / 32 = 24,6 (32,0 см — максимальный шаг до угла 22о)

Максимум: 789 / 31,2 = 25,2 (31,2 см — минимальный шаг до угла 22о)

Значит, нужно сделать разбивку на 25 рядов, и шаг обрешетки в этом случае составит 789/25 = 31,6 см

Обратите внимание! Для более экономного использования кровельного материала необходимо рассчитать минимальное количество рядов с максимально допустимым значением шага из таблицы для данного угла наклона кровли.

После определения шага обрешетки (для каждого ската рассчитывается отдельно) нанесите разметку шага на контробрешетку. Для более точной разметки наносите метки в плоскости контробрешетки, начиная от верхней грани бруска 2 в направлении бруска 3. Величина шага должна оставаться неизменной по всей длине контробрешетки.

РАСЧЕТ И РАЗМЕТКА ШАГА ДЛЯ СКАТОВ С НАРУШЕННОЙ ГЕОМЕТРИЕЙ

Измерения и расчет шага обрешетки необходимо производить для каждого ската отдельно. В общем случае обрешетка должна быть горизонтальной и параллельной друг другу.

Однако длина стропил на разных скатах может оказаться разной и шаг также может получиться разным при одинаковом количестве рядов черепицы. В этом случае величина шага обрешетки должна оставаться в допустимом диапазоне шага обрешетки 31,2-34,5 см.

Если измеренные размеры крайних стропил настолько разнятся, что вычисленный шаг обрешетки будет превышать допустимую величину (например, кривой конек), то необходимо прибить обрешетку 3, начиная с верхней разметки меньшей стропильной ноги, разметив ее по строительному уровню горизонтально. Шаг обрешетки на данном скате будет одинаковым, а самый верхний ряд черепицы нужно будет выполнить по правилам укладки черепицы на хребте, подрезая верхнюю часть черепицы и закрепляя ее зажимом для подрезанной черепицы к дополнительному бруску обрешетки, прибитому параллельно кривому коньку под углом.

После установки брусков 1,2 и 3 на плоскости измерьте расстояние по верхним граням брусков 2 и 3 строго по крайним брускам контробрешетки прямоугольного ската (длинные стрелки). Брусок 2 устанавливается по уровню, а брусок 3 — параллельно линии конька.

Допустим, размеры на левых и правых сторонах не совпадают (см. рисунок справа). Разница составляет 9 см. Из этого следует, что бруски 2 и 3 не параллельны.

Шаг у свеса (помечен короткими стрелками) — величина постоянная по всей ширине данного ската: бруски 1 и 2 должны быть параллельны друг другу. Следовательно, расчет шага обрешетки для каждой стороны ската 649 и 658 см надо производить отдельно.

Пример расчета:

Рассчитывайте шаг обрешетки отдельно на левой и правой стороне. При этом количество рядов должно быть одинаковым.

Далее нанесите разметку шага обрешетки на крайний левый (с шагом 32,4 см) и крайний правый (с шагом 32,9 см) бруски контробрешетки.

Соедините красящей шнуркой соответствующие метки левого и правого брусков и отбейте на всех брусках контробрешетки линии для последующей набивки брусков и обрешетки.

Бруски обрешетки в данном случае будут располагаться веерообразно, но уложенная на них черепица зрительно образует параллельные ряды, скрывая косоугольность ската.

Данный способ разметки и набивки обрешетки рекомендуется и при правильной геометрии ската для обеспечения более точной разметки и устранения кривизны обрешетки.

При дальнейшем набивании обрешетки подкладывайте под нее рейки или бруски нужной толщины, выравнивая плоскость ската

РАСЧЕТ И РАЗМЕТКА ШАГА ДЛЯ ТРЕУГОЛЬНЫХ СКАТОВ

Для установки одной или нескольких черепиц верхнего ряда на треугольном скате, отрежьте брусок обрешетки 3 длиной 12-14 см.

Закрепите его с помощью оцинкованных гвоздей или саморезов на контробрешетку в верхней части треугольного ската на расстоянии около 5 см от точки их пересечения.

Примечание: указанная величина (5 см) является приблизительной и может отличаться от Вашей в зависимости от угла наклона вальмы и контробрешеток.

На вальмовых крышах более точным ориентиром для нанесения верхней точки крепления бруска 3 на треугольном скате является линия продолжения нижней грани обрешетки и соседних прямоугольных скатов. При размещении верхнего бруска ниже данной линии вальмовая черепица может не закрывать верхние черепицы на треугольном скате.

Расчет шага обрешетки производите аналогично расчету шага на прямоугольном скате.

Источник: https://www.roof-n-roll.ru/services/krovelnye-materialy/tsementno-peschanaya-cherepitsa/tsementno-peschanaya-cherepitsa-braas/rekomendatsii-po-montazhu-tsementno-peschanoy-cherepitsy-braas/raschet-shaga-i-ustroystvo-obreshetki/

Обрешетка под черепицу — Кровля и крыша

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

Рулетка
Уровень
Молоток
Ножовка
Шуруповерт (можно пользоваться дрелью)
Болгарка
Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Схема крепления металлочерепицы

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Как сделать обрешетку под металлочерепицу правильно?
Как сделать обрешетку под металлочерепицу? Технология этого процесса, нюансы при устройстве обрешетки и советы от мастера для вас в этой публикации…

Источник: megabeaver.ru

[content-egg module=GdeSlon template=compare]

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

Шаг каркаса зависит от разновидности кровельного покрытия.
Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

брус сечением 50х50 или 40х60 мм;
брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Источник: https://krovlyaikrysha.ru/obreshetka-pod-cherepitsu.html

Монтаж керамической черепицы – особенности конструкции и расчет материалов

Технология укладки натуральной кровельной черепицы имеет ряд особенностей, которые необходимо соблюдать при выполнении работ.

Керамикой покрывали дома сотни лет назад, но до сих пор она не потеряла своей актуальности и популярности среди домовладельцев, несмотря на современные кровельные материалы, способные достаточно качественно имитировать натуральное черепичное покрытие.

Но, к сожалению, не каждый хозяин может позволить себе монтаж керамической черепицы, так как она относится к элитным материалам. Кроме высокой стоимости самого материала, работы по его укладке также обойдутся недешево, потому что красиво и правильно выложенная черепица требует участия высококвалифицированных мастеров.

Особенности кровли из керамической черепицы

Как и любой другой натуральный материал, черепица из обожженной глины имеет множество положительных характеристик. Но она не лишена и своих недостатков, основным из которых является ее массивность. Вес керамического покрытия составляет от 40 до 70кг на квадратный метр, что предполагает усиление стропильной конструкции. Это достигается либо увеличением сечения стропил, что вовсе не обязательно, либо уменьшением их шага. Но в обоих случаях материальные затраты значительно возрастают.

Монтаж натуральной черепицы при уклоне крыши до 22 градусов требует устройства дополнительного гидроизолирующего слоя. А при уклоне более 50 градусов технология укладки требует дополнительного крепления черепичных элементов шурупами, либо кляймерами.

Керамическая черепица способна создавать совершенные кровельные системы и высококачественные покрытия на крышах любых архитектурных форм.

Доборные детали, с одной стороны, сокращают сроки выполнения работ, но некоторые из них наоборот усложняют монтаж кровли и увеличивают время на ее устройство. В комплект штучной черепицы входят следующие элементы:

рядовые;
коньковые;
проходные;
вентиляционные;
половинчатые;
боковые;
фронтонные;
декоративные.

Среди достоинств черепицы и черепичной кровли можно отметить:

долговечность (более 100 лет);
бесшумность;
экологичность;
огнестойкость;
морозоустойчивость;
отсутствие на поверхности статического электричества;
не требует периодической окраски;
не реагирует на биологические воздействия.

Кроме большого веса, к отрицательным характеристикам относится хрупкость керамики, поэтому при транспортировке и укладке черепицы к ней следует относиться аккуратно и бережно.

Расчет материалов для черепичной кровли

Еще на стадии проектных работ производят расчет необходимых для работы материалов. Профессионалы используют для этих целей специальные компьютерные программы, позволяющие максимально точно определить, в каком количестве необходима натуральная черепица, монтаж каких доборных элементов потребуется, сколько нужно приобрести крепежных деталей.

При желании примерные расчеты основных материалов, необходимых для черепичной кровли, можно произвести самостоятельно.

Черепица

Размеры штучной черепицы имеют показатели общей и полезной площади. Для определения ее количества необходимо знать:

длину и ширину каждого ската, с учетом уклона крыши и размера свесов;
указанную производителем полезную ширину материала;
величину нахлеста при укладке черепичных рядов, зависящую от уклона кровли и влияющую на полезную длину черепицы.

Монтаж керамической черепицы при уклоне скатов до 25 градусов производится с нахлестом в 100мм, от 25 до 35 градусов – 75мм, а более 45 градусов – 45мм. Из общей длины штучной черепицы вычитают данные показатели, получая в результате полезную длину, которую перемножают на полезную ширину и узнают полезную площадь одного элемента.

Далее рассчитывают количество черепиц, находящихся в одном квадратном метре. Для этого единицу делят на полезную площадь, выраженную в квадратных метрах. Чтобы узнать общее количество материала, полученную цифру умножают на квадратные метры кровельного покрытия, а полученные результаты округляют в сторону увеличения.

Следует отметить, что расчеты необходимо производить для каждого ската в отдельности. При укладке черепицы некоторые детали приходится обрезать, что увеличивает, в конечном итоге, необходимое для монтажа количество материала.

Существует более точный, но трудоемкий метод расчета. По длине ската определяется количество черепичных плиток, которые будут уложены на кровлю, опираясь на полезную длину элемента. Этот показатель определяет число рядов черепицы. Далее рассчитывается количество плиток в одном ряду.

Количество рядов перемножают на число плиток в ряду, а полученный результат округляют в большую сторону. В этом случае рекомендуется для каждого ската добавить по одному ряду черепицы на обрезку и возможный бой. При сложных кровлях площадь делят на простые геометрические фигуры.

Доборные элементы для фронтонов и коньков рассчитывают, исходя из длины конструкций, не забывая, при этом, округлять полученный результат в большую сторону.

Гидроизоляция

На крышах с уклоном до 22 градусов устраивают гидроизоляционную прослойку. Для этого рекомендуется использовать рулонную мембрану, укладывая ее вдоль конька и свесов снизу вверх внахлест по 10см. Также требуется оставлять напуски по 15см на фронтонах и свесах, не забывая о перехлестах по 15-20см в местах расположения выступающих углов. Напуски оставляют и в зонах примыкания к стенам, дымоходам, вентиляционным шахтам, слуховым окнам и др.

Полотнища мембраны не пропускают внутрь влагу, но способствуют ее выводу наружу. В местах нахлеста на пленку наклеивают скотч или крепят ее при помощи степлера к обрешетке. По периметру и в местах примыканий ее фиксируют толевыми гвоздями, либо деревянными рейками. Напуски допускается обрезать только после окончания монтажа черепицы.

Расчет количества гидроизоляционного материала допускается производить по упрощенной формуле. Для этого общую площадь кровли с учетом уклона перемножают на коэффициент 1,4.

Стропила и обрешетка

Кровля из черепицы может укладываться только на достаточно мощную стропильную конструкцию. Данное требование исходит из большого веса самой черепицы, к которому при расчетах добавляется снеговая нагрузка, зависящая от климатической зоны.

Как правило, для усиления стропильных ног не используют более массивные брусья, их оптимальный размер составляет 75*150мм. Прочность конструкции увеличивают за счет уменьшения шага стропил, который выбирают в пределах от 60 до 90см.

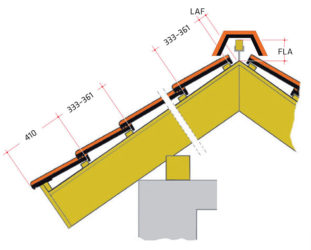

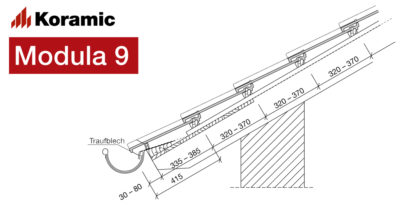

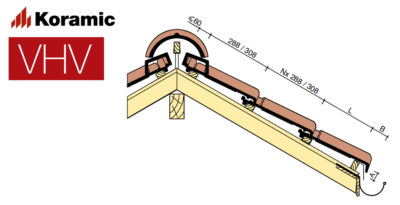

Обрешетку под керамическую черепицу делают из квадратных брусьев с размером сторон 50мм или прямоугольных – 40*60мм. Вдоль карнизов укладывают пиломатериалы, ширина которых больше, чем у рядовых элементов на 15-20мм.

Количество горизонтальных уложенных брусьев обрешетки должно соответствовать числу рядов черепицы плюс дополнительный карнизный ряд.

Разметку месторасположения брусьев производят при помощи мелованного шнура и шаблонов, совпадающих с полезной высотой черепичной плитки. При необходимости стыковки горизонтальных реек их соединения располагают на стропильных ногах.

Крепежные элементы

В качестве крепежа рекомендуется использовать оцинкованные шурупы или же кляймеры. Черепицу в обязательном порядке фиксируют:

в местах, подвергающихся усиленной ветровой нагрузке;
весь ряд вдоль карниза;
на фронтонах и вдоль конька;
на кровлях с уклоном более 50 градусов (через один элемент).

Исходя из данных требований, производят расчет крепежных элементов.

Монтаж керамической черепицы

Для обеспечения нормальной эксплуатации кровли из черепичного покрытия, следует заблаговременно позаботиться об обеспечении ее вентиляции. Присутствие гидроизоляционного слоя подразумевает устройство двух воздушных зазоров, один из которых должен располагаться между тепло- и гидроизоляцией, а второй – между гидроизоляционной мембраной и кровельным покрытием.

Подобная конструкция содействует хорошей подкровельной вентиляции и не позволяет накапливаться влаге в деревянных элементах крыши и в утеплителе.

В первом случае зазор обеспечивают за счет монтажа обрешетки или установки дополнительного бруса вдоль конька. Но необходимость в воздушной прослойке отсутствует, если в качестве гидроизоляции укладывается мембранная пленка. Во втором случае зазор появляется за счет контробрешетки.

Приток воздуха происходит сквозь вентиляционные отверстия, расположенные в нижней части скатов. Отток воздушных масс осуществляется через аэраторы и специальные отверстия, находящиеся в коньковой конструкции. При большой площади кровли рекомендуется на фронтонах организовывать вентиляционные окна, способствующие быстрому проветриванию подкровельного пространства.

Перед началом укладки черепицы ее равномерно раскладывают по всей поверхности кровли стопками по 5-6 штук. Сделать это необходимо на всех скатах сразу, чтобы стропильную конструкцию не смогло перекосить под весом тяжелых черепичных плиток.

Вначале выкладывают верхний ряд черепицы вдоль конька и нижний – вдоль свеса, не прикрепляя плитку к обрешетке. При удачной раскладке карнизный ряд фиксируют и продолжают монтаж черепицы снизу вверх в направлении справа налево. Материал крепят в соответствии с инструкцией производителя. Далее производят укладку коньковых и фронтонных деталей.

На конек ребром монтируют обрезную доску таким образом, чтобы она не касалась коньковых элементов, кроме точек крепления. В местах пересечения фронтона и конька черепица по месту подгоняется способом обрезки керамических деталей. Резать ее рекомендуется на земле с помощью болгарки.

При укладке черепицы в ендовах используют половинчатые элементы плитки. Под желобок настилают обрезные доски, сверху – гидроизоляцию с перехлестом, далее – металлические желобы из оцинкованной стали или окрашенного алюминия. Чтобы под черепичное покрытие не попадал снег и влага, с обеих сторон вдоль ендовы устанавливают специальные защитные полосы.

При монтаже черепичной кровли не стоит забывать о безопасности. Перемещаться по ней следует только со страховочным ремнем.

Источник: http://semidelov.ru/mar/montazh-keramicheskoj-cherepitsy-osobennosti-konstruktsii-i-rasch/
