Обрешетка под кровельные сэндвич панели

В этой статье:

Кровля из сэндвич панелей: технология монтажа и используемые приспособления

Рёбра жёсткости, два прочных слоя металла и толстый пласт утеплителя — все эти характеристики делают сэндвич-панели подходящим материалом для строительства крыши. Но чтобы уникальное покрытие оправдало ожидания, его нужно строго по инструкции смонтировать на каркасе кровли.

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет собой материал, в котором финишное кровельное покрытие сочетается с утеплителем. Из-за нестандартной структуры строительного сырья конструкция крыши собирается особым образом и становится более простой.

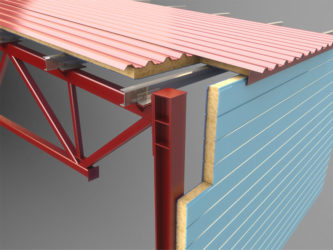

Устройство трёхслойной крыши

Сэндвич-панель создаётся из трёх пластов:

Верхний стальной лист с рёбрами жёсткости, защищённый плёнкой из полимеров и цинка, которая оберегает материал от неблагоприятных явлений природы.
Утеплитель в середине, которым может быть минеральная вата, пенополистирол, базальтовое и стеклянное волокно или пенополиуретан — лучший материал, что доказывается его высокой огнеупорностью.
Нижний стальной лист, предохраняющий слой теплоизоляции от воздействия паров, поднимающихся из дома.

Между собой слои сэндвич-панели связывает пенополиуретановый клей

Благодаря необычному строению сэндвич-панелей крыша из этого материала может сооружаться без полноценной стропильной системы. Несущая конструкция кровли под трёхслойные плиты максимально упрощается: между фронтонами укладывается коньковый прогон, а на боковых стенах — балки, заменяющие мауэрлат.

Стропильную систему для крыши из сэндвич-панелей иногда возводят, но только с целью на всякий случай получить страховку от непредвиденных ситуаций.

Если расстояние от мауэрлата до конька слишком большое и размеры сэндвич-панелей не позволяют его перекрыть, то к основным элементам основания под кровельный материал добавляют ещё несколько прогонов. Без них не обойтись, когда пролёт достигает 4 м в длину.

Если расстояние от мауэрлата до конька превышает 4 м, на кровле монтируют дополнительные прогоны

Через какие промежутки располагать добавочные прогоны, решают, ориентируясь на тип сэндвич-панелей. Для клеёного материала подходит шаг опорных элементов 2 м, а для кассетного — не более 3,5 м, так как это покрытие считается очень жёстким. Внешне эти плиты похожи, но кассетные сэндвич-панели весят меньше и имеют вентилируемый зазор между профилем и утеплителем.

Сужать интервал между прогонами не запрещается. С уменьшением расстояния между элементами основания под кровельный материал увеличивается несущая способность крыши.

Необходимый угол наклона

Сэндвич-панели можно укладывать на кровлю с углом наклона не менее 7°. Исключение составляют только крыши, лишённые окон и отверстий для вертикальных конструкций (например, труб) и закрытые цельными панелями по длине. На них материал можно класть под углом 5°.

Выбор степени наклона кровли зависит от погодных условий в зоне строительства. Если главная особенность местного климата — постоянные дожди, то кровельный скат желательно сделать крутым, то есть наклонённым хотя бы на 40°. Большой угол ускорит сток воды с поверхности крыши. А в регионах, где осадки выпадают чрезвычайно редко и стоят жаркие дни, целесообразнее строить кровлю с уклоном от 7 до 25°.

Сооружая крутой кровельный скат, будьте готовы к тому, что материалов понадобится больше, чем для устройства почти пологой крыши.

Сэндвич-панели можно монтировать на крышу, наклонённую как минимум на 7 градусов

Если при строительстве кровли из сэндвич-панелей правило о минимальном уклоне проигнорировали, это принесёт одни беды: на покрытии будет скапливаться много воды, способной в короткие сроки нарушить герметичность швов. При заморозках и оттепелях, с превращениями в лёд и обратно, вода станет портить защитную оболочку материала и активизировать процессы ржавления металла.

Кровля с наклоном в 5°, в отличие от более крутых крыш, не нуждается в большом количестве крепежей при укладке сэндвич-панелей на несущие балки из древесины, металла или железобетона.

Достоинства и недостатки сэндвич-панелей

Среди преимуществ сэндвич-панелей как материала для строительства кровли особенно выделяются:

превосходная теплоизоляция (в большей степени — у панелей из базальтового волокна);
оперативность и простота работ по установке и демонтажу независимо от погодных условий и климата местности;
малый вес, избавляющий от необходимости сооружать мощную несущую конструкцию кровли;
возможность легко заменить испорченный фрагмент покрытия, поскольку оно собирается на крыше, словно мозаика;
особая прочность, позволяющая материалу без проблем переносить серьёзное давление снега и ветра и неожиданные изменения температуры;
продолжительный срок эксплуатации (более 25 лет);
приемлемая стоимость, ведь трёхслойный материал одновременно служит гидроизоляцией, утеплением и финишным покрытием, отчего цена всего строительного объекта уменьшается.Кровля из сэндвич-панелей долго служит и позволяет сэкономить на материалах

К недостаткам сэндвич-панелей относят:

воздухонепроницаемость, из-за которой в кровле есть смысл создавать принудительную приточно-вытяжную вентиляцию;
наличие в составе вредных веществ, выбрасываемые в атмосферу при воздействии сильного тепла. Это свойство присуще только двум видам утеплителя — пенопласту и пенополистиролу.

Монтаж сэндвич-панелей на крышу

Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.

Необходимые инструменты и материалы

Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.

Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:

электрические ножницы;
пила с мелкими шипами (для холодной резки);
станок с режущим диском.

Использование болгарки с абразивным кругом или аппарата для горячей резки при работе с сэндвич-панелями — это табу. Из-за нагрева области реза трёхслойный материал потеряет форму и частично лишится защитной оболочки, что обернётся ржавлением покрытия.

Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели

Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:

механический или вакуумный захват, который поможет переносить материал;
длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.

На длину саморезов влияет толщина панели и вид материала, на котором её фиксируют. Стандартный размер элементов для крепления трёхслойного материала — 12,5 мм.

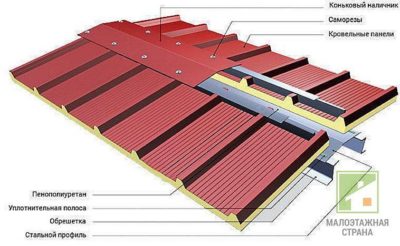

Обрешётка под сэндвич-панели

Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:

деревянная;Деревянная обрешётка считается безопасным, но недолговечным вариантом, так как подвержена порче насекомыми
металлическая;Металлическая обрешётка гораздо популярнее тяжёлой железобетонной и недолговечной деревянной, если нужно построить кровлю из сэндвич-панелей
железобетонная.Железобетонная обрешётка очень прочна, но оказывает на стены дома сильное давление

Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели

Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.

Процесс монтажа

Укладку сэндвич-панелей на кровлю выполняют поэтапно:

Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.
Для перемещения сэндвич-панелей всегда используют специальный подъёмный механизм, например, вакуумные присоски
Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.
Сэндвич-панели разрешается монтировать только в направлении от карниза к коньку
У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.
Место состыковки двух панелей должно приходиться на кровельный прогон
Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.
Для соединения панелей по бокам используют саморезы, которые закручивают в места пересечения материала с обрешёткой

Ремонт кровли из сэндвич-панелей

Кровельное покрытие из сэндвич-панелей следует ежегодно проверять и обслуживать, проводя частичный ремонт и герметизируя стыки.

Частичная реставрация

При выявлении порчи защитной оболочки кровельного покрытия следует сделать косметический ремонт. Привести верхний слой сэндвич-панелей в порядок поможет краска под цвет материала.

Для ремонта сэндвич-панелей предпочтительнее выбирать акриловую эмаль, предназначенную для металлических и пластиковых поверхностей.

Акриловая эмаль по металлу поможет устранить мелкие дефекты на кровельных сэндвич-панелях

Когда в ремонте нуждается лишь маленькая область на панели, краску мажут тонкой мягкой кистью. А при необходимости окрасить всю поверхность плиты пользуются распылителем.

Если повреждения глубокие, то красящую эмульсию рекомендуется наносить в несколько слоёв.

Перед нанесением состава с материала аккуратно отскабливают ржавчину. Если под ней замечена глубокая царапина, то дефектный участок по очереди обрабатывают грунтовкой, преобразователем ржавчины и обезжиривающим уайт-спиритом.

Не надо замазывать краской больше чем нужно. Выйдя за рамки повреждения, можно испортить эстетичный вид кровли.

Косметическому ремонту не подлежит деформированная панель с трещиной шириной более 5 мм. Её стоит демонтировать и заменить другой.

Герметизация стыков сэндвич-панелей

Обнаружив, что швы между сэндвич-панелями разгерметизировались, тоже берутся за ремонт.

Оставлять пустоты в покрытии из трёхслойных панелей нельзя: в открывшийся шов попадёт вода, которая разрушит утеплитель.

Все места, через которые внутрь кровли стала просачиваться вода, промазывают герметиком

При восстановлении герметичности кровли можно применять уплотнитель, выдавливаемый из специального пистолета, но гораздо проще воспользоваться приклеивающимся герметиком, то есть особой двухсторонней лентой.

При использовании жидкого герметика панели потребуется демонтировать, так как средство наносят с внутренней стороны материала.

Настоятельно рекомендую позаботиться о непроницаемости кровли с помощью шнура из вспененного полиэтилена. Это приспособление служит более 20 лет, а стоит копейки. Специальный шнур не выпадет из паза, если внутреннюю поверхность замка заранее обработать клеем «жидкий скотч». Другие герметики имеют существенные недостатки и поэтому не подходят для герметизации сэндвич-панелей. Например, полиуретановый герметик, выдавливаемый из пистолета, продаётся по высокой цене, а бутилкаучуковый шнур зависим от погодных условий: при укладке в холод он становится чрезмерно жёстким, а летом плавится.

Детальное рассмотрение процесса монтажа сэндвич-панелей на кровлю показывает, что справиться с этим делом сможет даже начинающий строитель. Важно только научиться правильно состыковывать плиты и закладывать герметик.

Источник: https://kakpostroit.su/krovlya-iz-sendvich-paneley/

Технология монтажа кровли из сэндвич-панелей: этапы работ

Сегодня расскажем о строительном материале, который совсем недавно считался чисто стеновым. В настоящее время производители предлагают его разновидность, которой покрывают крыши зданий и сооружений. Это кровля из сэндвич-панелей. В статье разберем вопросы, касающиеся структуры и состава материала, его классификацию, а также технологию монтажа на стропильную систему крыши с учетом некоторых нюансов строительных операций. Разберетесь в полученной информации, будете, как говориться, на одной волне с мастерами, которым доверили крыть крышу сэндвич-панелями.

Крыша из сэндвич-панелей

Что такое сэндвич-панели

Это трехслойный материал, сформированный металлическими листами, между которыми уложен утеплитель. В качестве теплоизоляции здесь используют или пенополистирол, пенополиуретан или базальтовую вату. Два первых варианта предпочтительнее за счет своих более высоких технических и эксплуатационных характеристик.

В качестве металлической обшивки используют оцинкованный стальной лист, покрытый сверху или краской, или полимерным слоем. Это в первую очередь увеличивает защитные качества стального листа, продлевая его непростую эксплуатацию на крыше. Во-вторых, это огромное разнообразие цветового оформления, что дает возможность архитекторам и дизайнерам решать некоторые дизайнерские задачи.

При этом все слои между собой склеены специальным составом – двухкомпонентным полиуретановым клеем, что придает трехслойной конструкции особую прочность. Необходимо добавить, что стальные листы – это необязательно плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для крыши с профилированной формой в виде профнастила. То есть с трапециевидной формой или волнистой.

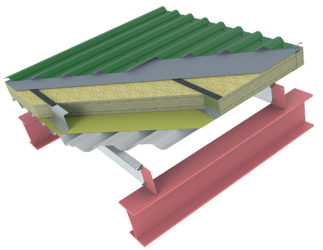

Трехслойная структура сэндвич-панелей

Преимущества сэндвич-панелей

Первое достоинство в списке положительных характеристик этого строительного материала – полный комплект кровли в плане утепления и гидроизоляции. То есть, смонтировав панели на крышу, вы решаете сразу все задача. С утеплением понятно, а вот гидроизоляционные проблемы решает нижний лист оцинкованного листа.

И другие преимущества:

долгосрочная эксплуатация при грамотно проведенном монтаже;
небольшой удельный вес, а это понижение нагрузок на стропильную систему;
спокойно выдерживает достаточно серьезные нагрузки;
минимальная деформация;
высокие звуко- и теплоизоляционные характеристики;
высокая огнестойкость;
повышенные эстетические качества;
быстрота сборки кровли;
материал практически не подвержен климатическим особенностям региона.

В этот список добавим, что минимальный уклон кровли из сэндвич-панелей – 50. Но с одним условием, что панели будут подбираться с учетом длины прогона дома. С наклоном более 100 разрешается монтировать различной длины панели, строго стыкуя их по специальной технологии.

И еще одна положительная сторона. Сэндвич-панели – материал универсальный, поэтому его сегодня используют для покрытия крыш в независимости от назначения самой постройки. Даже для жилых домов.

Высокая эстетичность крыш из сэндвич-панелей На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и проведения кровельных работ, отделки и утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Характеристики и размеры

Начнем с того, что этот кровельный материал многими производителями выпускается по техническим условиям. Хотя существует ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Так вот в этом документе говорится о том, что кровельные сэндвич-панели, обозначаемые в маркировке буквой «К», должны выпускаться с точными размерами:

толщина 50-300 мм;
ширина – строго 1000 мм;
длина от 2000 до 14000 мм.

Многие производители этих требований строго придерживаются. Но предлагают более длинные панели, если на них сделать заказ. При этом вместо минваты используют более высококачественные утеплители в плане и прочности, и сниженной теплопроводности. Это полистирол или полиуретан.

Что касается металлических листов, то, как уже было сказано выше, это плоская поверхность, трапециевидная, волнистая и с накатом. Последняя это канавки или в верхней, или в нижней волне, которые выполняют функции ребер жесткости. Панели с накатом считаются более прочными элементами кровельного покрытия. Кстати, накат делается как на нижнем стальном листе, так и на верхнем.

Стандартные размеры сэндвич-панелей На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов, для отделки которых использовались сэндвич панели и вентилируемый фасад – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

И несколько слов о характеристиках:

теплопроводность зависит от типа используемого теплоизоляционного материала: минеральная вата 0,034-0,044 Вт/м К (в зависимости от плотности), пенополистирол – 0,03-0,04 Вт/м К, пенополиуретан – 0,019-0,025 Вт/м К;
плотность – 40-50 кг/м2;
срок службы – 50 лет.

Технология монтажа

Начнем с того, что крыша из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных операциях, требуется провести тщательную подготовку.

Подготовительный этап

В него входит:

проверка точности плоскости прогона крыши, никаких перепадов;
строгая перпендикулярность между опорными стойками и ригелями;
проверяют угол наклона скатов;
если требуется дополнительная гидроизоляция, то проводят и ее.

Особенности монтажа

Как уже говорилось, монтаж – процесс несложный. Но в нем достаточно много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич панели для крыши укладывают металлическую стропильную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили. Если используется первый вариант, то в профилях придется заблаговременно сделать отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

Сэндвич-панели на крышу поднимают подъемным краном Это может быть интересно! В статье по следующей ссылке читайте про дома из сэндвич-панелей.

И еще один момент, связанный с обработкой материала. Нередко панели приходится подрезать по длине или ширине. Болгарку использовать нельзя. Скорость вращения отрезного диска электроинструмента огромна. На отрезаемой поверхности образуется зона повышенной температуры, которая сжигает цинковый и полимерный слой, оголяя металл. Именно в местах реза панели начинают коррозировать, отчего снижается их срок эксплуатации.

Итак, алгоритм монтажных операций:

Необходимо не допустить контакта сэндвич-панелей с опорными конструкциями. Поэтому последние, а точнее, их поверхности контакта закрывают уплотнительной самоклеящейся лентой.
Подъемным краном панели поднимают на крышу, где укладывают, начиная с любой стороны кровельной конструкции.
Соединяются соседние панели замковым соединением, что обеспечивает полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать для герметизации силиконовый герметик, который наносят на поверхность замка.
Все панели крепятся к опорам специальными саморезами, у которых две резьбы: нижняя для закрепления к опоре, верхняя для удерживания верхнего стального листа. Саморезы комплектуются прокладками из неопреновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств.

Саморезы для крепления сэндвич-панелей к опорам и между собой

Очень важно правильно затянуть саморезы. Во-первых, вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, перетягивать их нельзя, это сдавит прокладку, а значит, приоткроет монтажное отверстие для проникновения влаги. Кстати, недотягивать тоже нельзя по той же причине. В-третьих, вкручивать крепеж надо точно перпендикулярно плоскости кровельного покрытия.

Так как замковое соединение – это практически нахлест, то соседние стыкуемые панели нужно скреплять между собой по верхним стальным оцинкованным листам. Для этого используются короткие саморезы по металлу.

Посмотрите видео, на котором показано, как надо правильно покрывать крышу сэндвич-панелями:

Это может быть интересно! В статье по следующей ссылке читайте про сэндвич панели стеновые.

Монтаж с поперечными стыками

Если длина ската достаточно большая, и одной панелью этот параметр не закрыть, тогда используют укладку материала с поперечными стыками. Здесь применяют очень интересную технологию, в основе которой лежит процесс формирования нахлеста двух соседних панелей. Делается это так:

срезается нижний стальной лист на длину нахлеста панели, которая будет укладываться, как верхний элемент;
на это же расстояние срезается и утеплитель;
остается только верхний лист;
подрезанную таким образом панель укладывают на соседнюю, закрывая часть нижней панели оставшимся стальным выступом;
две стыкуемые панели крепятся к опорам, а нахлест маленькими саморезами с обязательной промазкой плоскости нахлеста герметиком.

Обратите внимание, что если угол наклона ската составляет 5-100, то величина нахлеста должна быть в пределах 300 мм, если угол выше 100, то длина нахлеста составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их надо монтировать на крышу.

Соединение сэндвич-панелей по длине ската

В принципе, на этом можно считать, что сэндвич крыша готова. Остается только установить доборные элементы. Это в первую очередь конек. Между верхними краями уложенных панелей укладывают теплоизоляционный материал, а сверху закрывают металлическим элементом, окрашенным в цвет сэндвич-панелей. Если есть примыкание кровли к выступающей стене, то этот стык закрывают так называемым нащельником. Это углового типа профиль, одну полку которого крепят к вертикальной поверхности, другую к поверхности панели, закрывая тем самым стык.

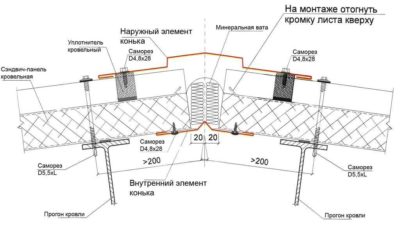

Конек крыши из сэндвич-панелей

Про виды и характеристики сэндвич-панелей следующее видео:

Это может быть интересно! В статье по следующей ссылке читайте про проект и отделку «парящего» каркасно-модульного дома.

Заключение по теме

Сегодня сэндвич-панели для кровли – один из востребованных материалов нового поколения, особенно в промышленном строительстве. Простота монтажа – не значит, что этот процесс могут проводить неграмотные и неопытные мастера. Испортить панели не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Прочитать позже

Отправим материал на почту

Автор статьи

Мастер-прораб по отделочным работам, опыт более 15 лет

Сергей Максимов

Источник: https://m-strana.ru/articles/montazh-krovli-iz-sendvich-paneley/

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

в длину – 12.5 мм,
диаметры резьбы – 6.3 мм под головкой шестигранной формы,
к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

тип объекта;
расположение плит
ветровая нагрузка.

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
Первая плита должна формировать свес.
Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

5–10⁰ (9–18%) – 300 мм;
10–20⁰ (18–36%) – 200 мм.

У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
Удаляют также и слой утеплителя.
На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

(3 votes, average: 3,33 5)

Источник: http://stylekrov.ru/texnologiya-montazha-krovelnyx-sendvich-panelej-osnovnye-momenty.html

Кровля из сэндвич-панелей: уклон, узлы, технология, фото

Достаточно часто при строительстве объектов возникает необходимость снижения сроков проведения монтажных кровельных работ. В таких случаях уместно использование сэндвич-панелей. Они позволяют за один техпроцесс монтировать кровельный материал и утеплитель, которые были выполнены в виде единой плиты со стандартными размерами в заводских условиях. От монтажника требуется только правильно их установить с соблюдением технологии.

Конструктивные особенности панелей

Кровля из сэндвич-панелей представляет собой слоистую структуру, в которой установлены все изоляционные материалы. С двух сторон панели установлена тонколистовая профильная сталь, покрытая защитным слоем, а между ними находится утеплитель: пенополистирол либо минвата. Сталь защищена оцинковкой или декоративным полимерным покрытием. В некоторых случаях производители стараются максимально защитить панели и наносят ещё и слой, обеспечивающий стойкость к агрессивным средам.

Рисунок 1. Структура сэндвич-панели.

Верхний слой стали имеет высоту профиля 40 мм, а нижний — 1,5 мм. Толщина стали составляет до 3 мм, что обеспечивает одновременную прочность и лёгкость конструкции. Средний вес панели составляет около 40 кг/м².

По форме панели обычно имеют трапецеидальную форму, которая позволяет выдерживать значительные нагрузки без деформаций, в том числе снежные и ледяные покровы. Соединение производится на специальные замки, обеспечивающие высокую степень прочности и герметичности. Размеры по ширине составляют 1 м, а в длину — до 16 м. Толщина варьируется в зависимости от теплоизоляционного слоя (4-16 см).

Определяем уклон скатов кровли

Уклон кровли из сэндвич-панелей полностью определяет срок эксплуатации крыши, так как он должен не только выдерживать нагрузки осадков, а и эффективно их отводить. Если наклона недостаточно, то вода будет задерживаться и застаиваться на крыше, негативно влияя на стыки, особенно в зимний период, когда возможны случаи промерзания герметизации и рост риски его повреждения. Поэтому при выборе угла учитывают особенности климата.

Если климат засушливый, то в таком случае можно выполнять наклон минимальный. Преимуществом такого решения будет минимальный расход материала, а также отсутствие необходимости применения дополнительных креплений к несущим конструкциям.

Согласно действующего СНиП минимальный уклон кровли из сэндвич-панелей составляет всего 5°. Однако при этом нужно выполнить укладку без стыков по длине ската, не выполнять монтаж кровельных конструкций, например, мансардных окон или дымоходов, которые будут создавать препятствие для стока воды. Поэтому на практике обычно делают наклон не менее 7°.

В засушливых регионах уклон скатов делают до 25°, а в остальных — от 26° до 40°. В редких случаях выполняют более крутые углы наклона, но их монтаж существенно усложнён из-за необходимости установки дополнительных креплений и упоров для предотвращения сползания панелей. При этом рекомендованная длина плит должна составлять до 10 м, чтобы упростить их подъём без повреждений и деформаций.

Проектирование крыши

Для правильного проектирования крыши необходимо подобрать угол наклона скатов, а затем составить эскиз или чертёж в определённом масштабе. Для этого нужно измерить периметр обвязки, выполнить чертёж, затем выбрать тип стропильной системы и её размеры. По чертежу определяют какую площадь нужно покрыть сэндвич-панелями и подбирают оптимальную их длину с учётом максимального удобства подъёма и крепления. Оптимальный вариант, если длины одной панели хватает на всю длину ската, так как в таком случае не потребуется выполнение их резки и количество отходов будет минимальным.

Основные нюансы проектирования следующие:

Прогоны должны быть размещены с высокой точностью плоскости.
Ригели и столбы должны быть перпендикулярными.
Расположение скатов подбирается таким, чтобы снизить ветровые нагрузки до минимума.
Количество и надёжность опорных конструкций должны отвечать предполагаемым нагрузкам и иметь достаточный запас прочности.
В зависимости от климата необходимо выбрать толщину утеплителя.

Рисунок 2. Всё готово для настила кровли.

Затем составляется карта монтажа, а также отдельно выполняются сложные узлы крыши. Фото кровли из сэндвич-панелей приведено на рисунке 1.

Как правильно резать панели?

Сэндвич-панели в любом случае придётся подгонять под необходимые размеры, так как на этапе проектирования удаётся учесть не все факторы. Поэтому для резания необходимо применять пилы с минимальным размером зубов, чтобы получить ровную кромку. Болгарки и другой электрический инструмент с абразивными покрытиями не годится, так как при резании возрастает температура металла и защитное покрытие разрушается. Срок эксплуатации из-за возможных процессов коррозии существенно сокращается.

Резание следует производить на ровном устойчивом месте, а не на крыше. Плёнку, защищающую панели, снимают только после того, как произведён монтаж. Если в панелях используются жестяные листы, то их рекомендуется резать ножницами по металлу. Всегда нужно прокладывать по шву полоску войлока или другой мягкой ткани, чтобы максимально защитить поверхность от царапин. Во время разрезания нужно в обязательном порядке удалять стружку для защиты панелей от возможных повреждений.

Как обеспечить безопасный подъём сэндвич-панелей на крышу?

Для того чтобы выполнить монтаж кровли из сэндвич-панелей необходимо выполнить правильный подъём их на крышу без повреждений. Обычно данная процедура требует применения специальных грузоподъёмных механизмов (например, струбцин для зажима с резиновыми подкладками и противовеса для поднятия) либо вакуумных присосок. Второй способ является наиболее оптимальным, так как он не повреждает покрытие. Однако для его осуществления потребуется снять защитную плёнку.

Рисунок 3. Схематическое изображение способа крепления панели при подъёме.Рисунок 4. Промышленная установка для подъёма панелей.

Процесс подъёма осуществляется по одной панели без допущения случаев накопления их на крыше. Присоединение панели к механизму подъёма осуществляют на весу, так как торцевой частью в месте замкового соединения их ставить на поверхность нельзя. При необходимости зацепления длинных панелей применяют установку креплений через каждые 3-4 метра. Дополнительно потребуется закрепление страховок от перегибов и падений.

Проведение монтажных работ

Технология кровли из сэндвич-панелей относительно проста, но требует особой аккуратности при проведении работ. Панели, которые поэтапно поднимают наверх, прикрепляют к бетонной, деревянной или стальной обрешётке на специальные крепления, рекомендованные производителем. Обычно это саморезы из углеродистой стали с головками под шестигранник, покрытые оцинковкой с длиной 12,5 см и диаметром 6 мм, а также имеющие наконечник в виде сверла. Поэтому специально подготавливать отверстия в панелях под крепления не нужно.

Панели укладывают вдоль скатов от отлива до конька крыши. Для хождения по кровельному материалу нужно одеть обувь с мягкой подошвой. Первая плита выставляется параллельно свесу.

Рисунок 5. Схема укладки панелей.

Несмотря на простое устройство кровли из сэндвич-панелей, особое внимание стоит уделить технологии выполнения закрепления к прогонам. Для крепления панели на саморезы одевают шайбу и вворачивают в поверхность панели под прямым углом. При этом важно найти оптимальный вариант, когда шайба прижимается с достаточной силой, но не деформирует сэндвич-панель. Количество саморезов определяется углом наклона скатов и ветровыми нагрузками в конкретном регионе. Поэтому по данному вопросу рекомендуется проконсультироваться со специалистами.

Сначала фиксируют саморезом к прогону, идущим после конькового. Затем в краёв выполняется фиксация на три самореза к ещё трём прогонам, чтобы сэндвич-панель зафиксировать в двух направлениях и предотвратить её смещение. После этого приступают к окончательной фиксации.

Рисунок 6. Схематическая последовательность стыковки двух панелей в ряду.

Вторая панель должна быть обрезана в месте нахлеста, покрыта герметиком и прикреплена к опоре и надёжно состыкована к первой. Крепление выполняют аналогичным образом. Для выполнения герметизации на стыке панелей применяют саморезы третьего типа, которые вкручивают с шагом в 40 см.

Рисунок 7. Способ крепления панели к несущей балке.Рисунок 8. Укладка панели вблизи конька.

Следующие панели монтируют последовательно вдоль скатов. Если ряд выложен, то приступают к следующему. Работы выполняют в такой же последовательности. Дополнительно фиксируют панели с первым рядом также через 20-30 см при помощи саморезов. Однако на панелях предварительно обрезают стальную обшивку на величину нахлёста с удалением утеплителя. На нижний слой стали наносят герметик силиконовый или бутилкаучуковый. Затем плотно прижимают и фиксируют панель в нужном положении. Примыкание сэндвич-панелей к кровле выполняется аналогично.

Когда все скаты выложены, то производится монтаж коньковой планки с заливкой монтажной пеной пространств между стыками двух скатов. После высыхания пены производится установка поверх панелей полиуретановой прокладки для обеспечения герметизации конька.

Рисунок 9. Схема стыковки панелей на стыке вдоль конька крыши.Рисунок 10. Монтаж конька крыши.

Некоторые нюансы монтажа

Узлы кровли из сэндвич-панелей необходимо тщательно уплотнять герметиком. Выступающие гребни должны быть плотно вставлены в соответствующие канавки замков соседних панелей.
Плёнку следует снимать только в местах креплений и соединений до момента окончания работ.
При резании панелей нужно каждый слой отрезать отдельно, так как они отличаются своими механическими свойствами.

Заключение

Монтажные работы по установке сэндвич-панелей отличаются высокой скростью, однако требуют тщательного соблюдения технологий. Поэтому при отсутствии необходимого опыта стоит привлекать опытные бригады, так как повреждённые панели эксплуатировать или использовать в дальнейшем не получится.

Источник: http://diyroof.ru/krovlya-iz-sendvich-panelej-uklon-uzly-tehnologiya-foto/

Монтаж кровельных сэндвич панелей технология

Сэндвич-панели представляют собой достаточно прочные конструкции. Их несущая способность способна выдержать нагрузку под снегом до 150 килограммов на квадратный метр, что касается ветровой силы – до 48 кгс/м 2. Такого результата удается достигнуть благодаря наличию ребер жесткости, которые располагаются в защитном металлическом слое и обладают, куда лучшими показателями в сравнении со стеновыми аналогами. Конструкция позволяет обеспечить эффективный сток воды с крыши.

Сэндвич-панели изначально обладают отличной теплоизоляцией. Следовательно, реально применить материал для постройки объектов в любом климатическом поясе нашей страны. Поэтому кровля из сэндвич-панелей пользуется большим спросом среди застройщиков различного уровня.

Не следует приступать к работам по благоустройству крыши из «сэндвичей», не ознакомившись заранее с подробной информацией о панелях. Вы должны уметь различать следующие параметры:

Тип панелей.
Размеры плит.
Разновидность профиля.
Тип мест примыканий.
Количество и размещение скрепляющих узлов.
Необходимое количество материала для тепло и гидроизоляции.

Кровля из сэндвич-панелей – что нужно учитывать

Уклон кровли должен быть не менее семи градусов (1:10). Как показывает практика, в отдельных ситуациях уклон кровельных панелей может быть на уровне 5 градусов минимум.

Если выдержан минимальный уклон ската – конструкция не должна обладать стыками поперечного типа. Обязательно нужно выполнять герметизацию внутреннего замка, используя абсолютно любое нетвердеющее средство. Идеально подойдет силиконовый герметик. Чем меньше шаг прогонов, тем выше общая несущая способность будущей крыши.
При уклоне более 15 градусов в месте свеса на стыке торцов необходимо монтировать вспомогательные упоры – это требуется для минимизации риска сползания их вниз.

Согласно технологии рекомендуется использовать сэндвич-плиты размером меньше десяти метров. В таком случае вполне можно поднимать материал на крыши без различных повреждений. Дополнительно к этому полностью исключается вероятность потери изначальных свойств крыши при резких изменениях температуры.

Шаг прогона желательно выдерживать на уровне двух метров.

Подъем материала на крышу

Сэндвич-панели доставляют на крышу специально обустроенным грузоподъемником. Захват может быть механическим или на основе присосок. Последний способ подходит при любом подходе к монтажу «сэндвичей».

Важно отметить, что в областях закрепления присосок с траверсом нужно в обязательном порядке удалить защитную пленку.

Монтажная нарезка

Панели в любом строительном магазине продаются с защитной пленкой. Перед стартом работ ее нужно убрать изнутри (покрытие голубого цвета). Наружную пленку желательно убирать после завершения всех монтажных процессов.

Нарезка материала выполняется следующим образом:

резка делается на специальных стойках, обладающих мягкой подложкой из войлока или пенопласта;
учитывайте чувствительность покрытия к повышению температуры. Следовательно, во время нарезки используйте мелкозубчатые полотна;
для разреза жести идеально подходят ножницы ручного типа (большие);
после каждого этапа нарезки или сверления убирайте остатки металлической стружки – делать это нужно после каждой операции достаточно аккуратно, чтобы не повредить покрытие.

Закрепление «сэндвичей» на крыше

Панели закрепляются к опорной конструкции, материалом которой может быть:

В работе применяется специальный тип самореза кровельного типа, который изготавливается из углеродистой стали.

Длина 12,5 мм.
Диаметр резьбы 6,3 мм в области под головкой шестигранной формы.
Внизу самореза диаметр составляет 5,5 мм.

Использование таких саморезов полностью исключает необходимость в предварительном высверливании отверстий в панелях. Подобная продукция в современных строительных магазинах поставляется с 19 мм шайбами и прокладкой типа EPDM. Саморезы рекомендуется вкручивать шуруповертом. Таким образом, вы сможете получить не только надежное крепление, но и отличную герметизацию отверстий.

Все элементы крепления размещаются перпендикулярно под углом 90 градусов – это очень важное условие, которое нужно соблюдать. Не следует сильно прижимать шайбу чересчур плотно к металлу.

Расчет количества шурупов выполняется на основании следующих данных:

Разновидность объекта.
Расположение панелей.
Вероятная ветровая нагрузка.

Технология работы с сэндвич-панелями

Предлагаем вам в пошаговой форме ознакомиться с особенностями реализации крыши при помощи сэндвич-панелей:

Крепление плит выполняйте рядами. Каждый ряд должен начинаться от свеса и направляться не вдоль крыши, а к коньку (т. е. вверх).
Первая плита в ряду должна сразу же формировать свес.
Вторая панель обрезается в области нахлеста и обрабатывается герметиком. Затем она фиксируется к опоре, а также к первой плите.
Как только закончены работы по монтажу первого и второго ряда, можно начинать делать межпанельное крепление. Третий ряд следует начинать также снизу на свесе и продолжать работу в таком же порядке.
Установка доборных элементов должна сопровождаться обработкой герметиком всех мест соприкосновений.

Как делать поперечный стык

Реализация поперечного стыка должна выполняться с нахлестом:

5-10 градусов уклон – 300 мм.
10-20 градусов – 200 мм.

На верхней панели снизу срезается обшивка из стали на величину нахлестки с сопутствующим удалением слоя утепления.

На верхний профиль, который расположен снизу плиты, наносится силиконовый герметик. После всего этого панель фиксируется к каркасу и в завершении закрепляются плиты саморезами.

Продольные стыки делаются после фиксации плиты к каркасу. Соединяются они при помощи специальных соединительных замков. Перед укладкой «сэндвича» в пазы наносится силиконовый герметик.

Подводя итог, отметим, что реализация кровли из сэндвич-панелей не представляет собой ничего сложного. Справиться с монтажными работами может даже начинающий строитель – достаточно учитывать все вышеперечисленные моменты и делать все по технологии. В таком случае сделать крышу из сэндвич-панелей будет проще простого.

Если вы не хотите рисковать и обладаете малыми познаниями в строительстве, тогда обратитесь за помощью к специалистам. Этим вы сэкономите и средства и собственные нервы.

Источник: http://krovlya-mp.ru/montazh-krovelnyh-sendvich-panelej-tehnologiya.html
